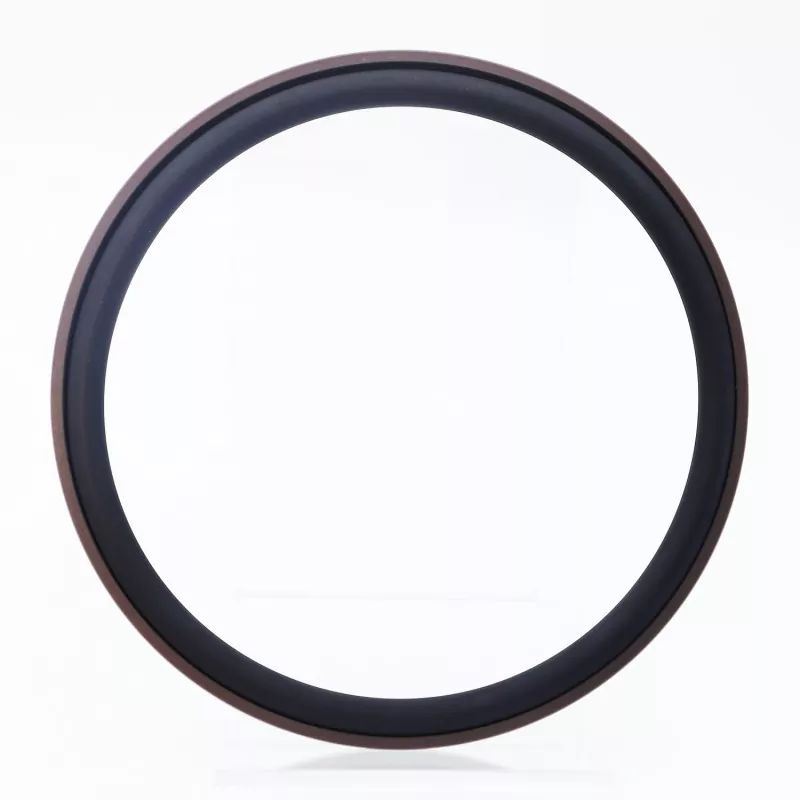

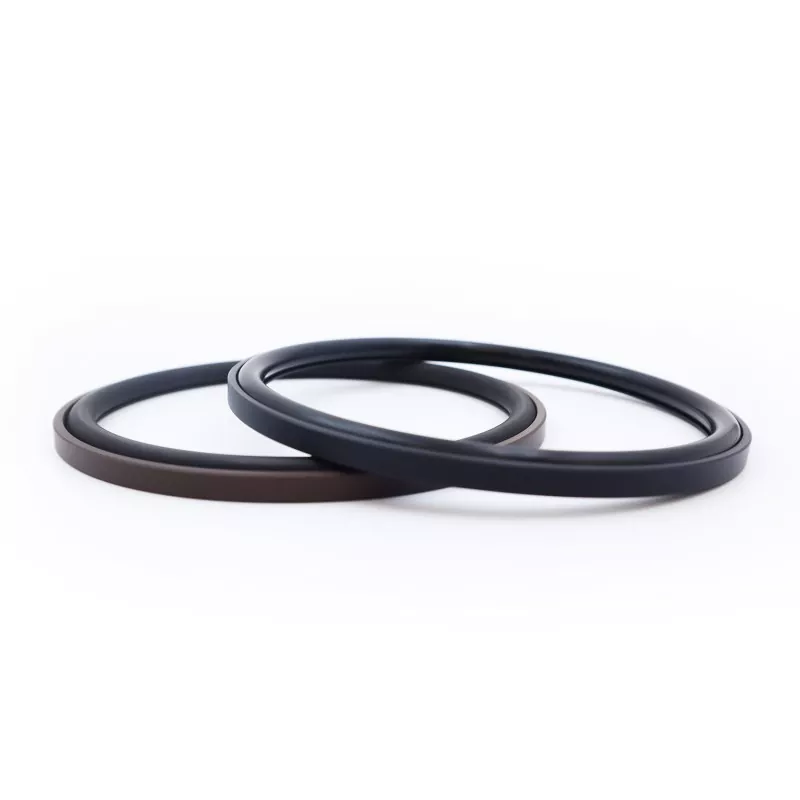

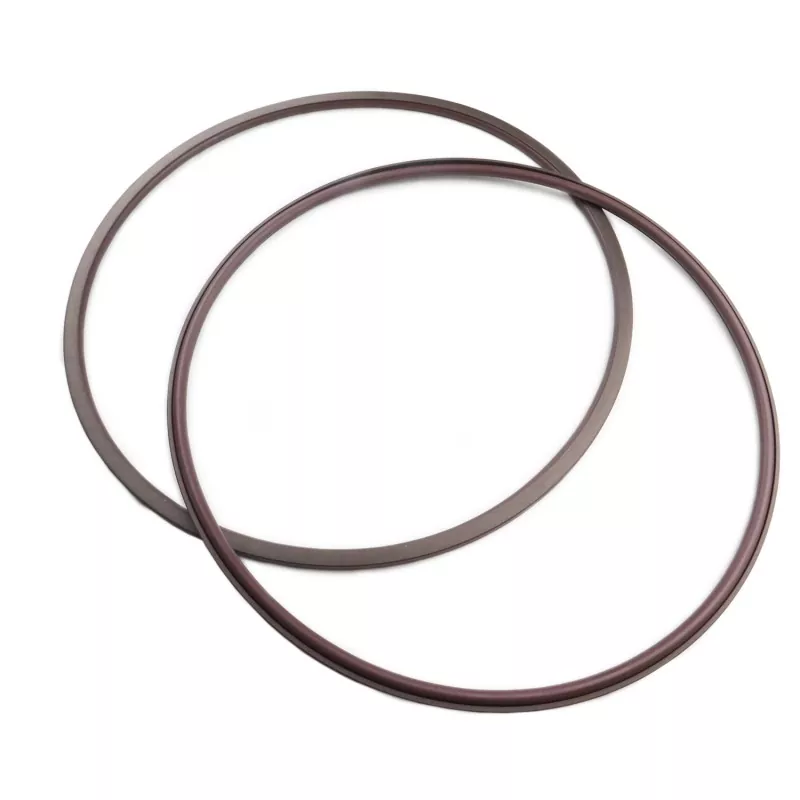

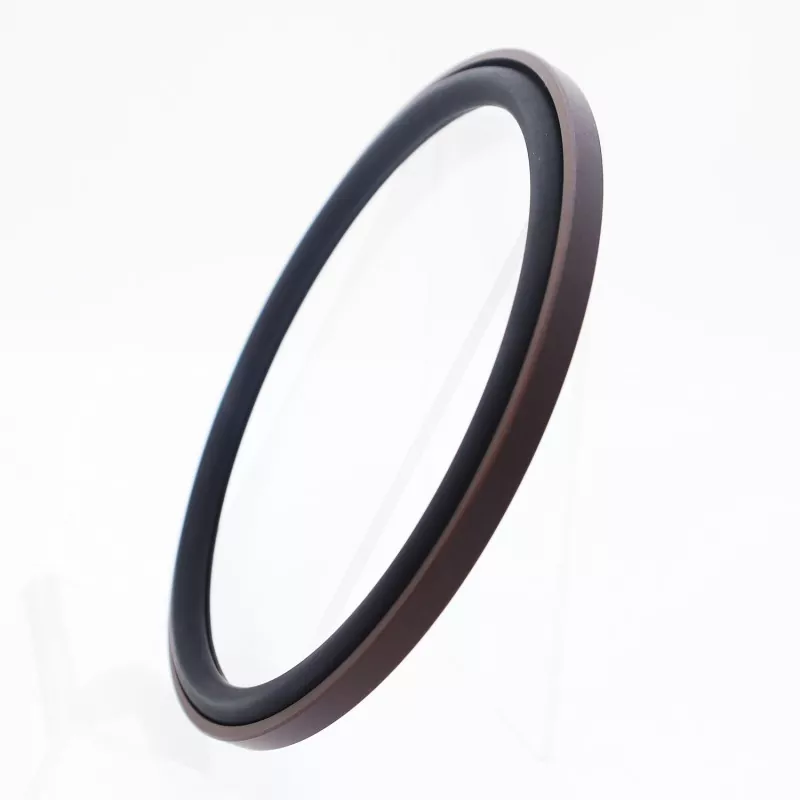

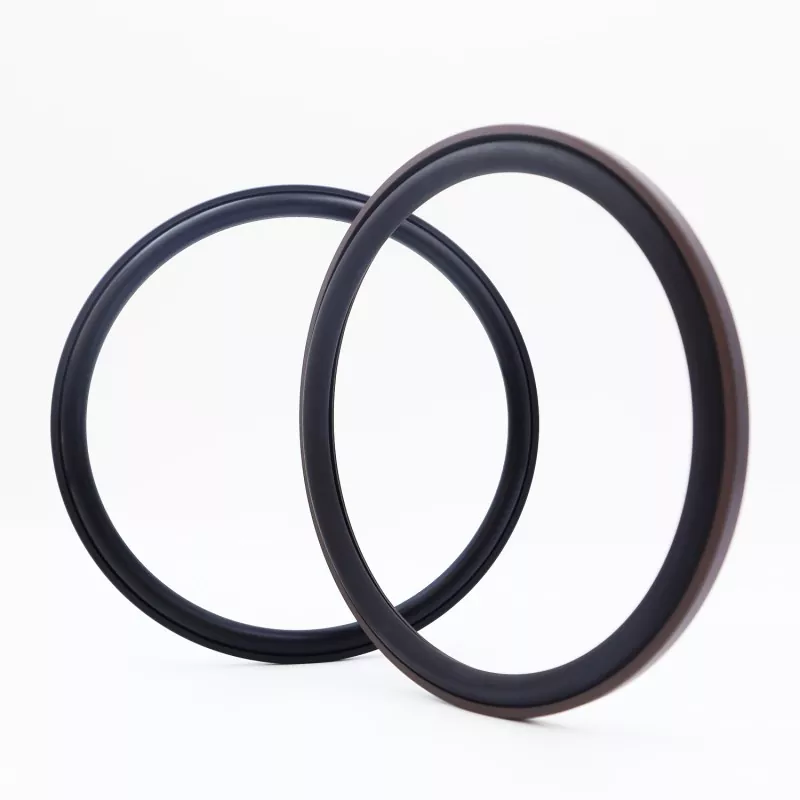

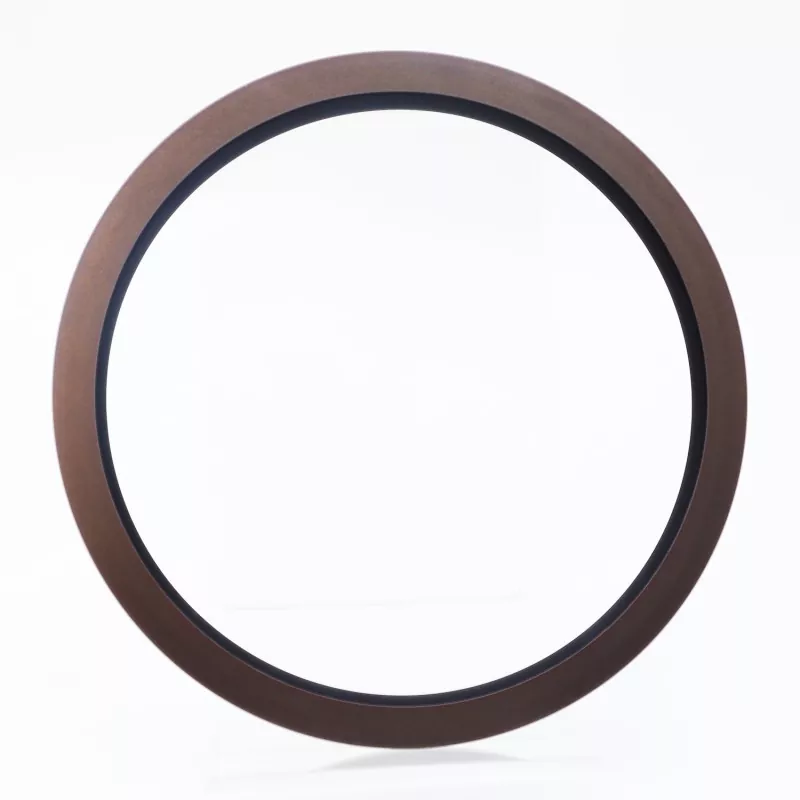

యాక్సియల్ స్టెప్ కంబైన్డ్ సీల్ నిండిన PTFE మరియు రబ్బరు O-రింగ్‌తో తయారు చేయబడిన లంబ కోణ సీలింగ్ రింగ్‌ను కలిగి ఉంటుంది; ఇది అక్షసంబంధ (ముగింపు-ముఖం) మరియు ఫ్లేంజ్ సీల్స్ వంటి ఏకదిశాత్మక స్టాటిక్ సీలింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఇది సుదీర్ఘ సేవా జీవితం, అద్భుతమైన సీలింగ్ పనితీరు, అధిక మరియు అల్ట్రా-అధిక ఒత్తిడికి నిరోధకత మరియు కాంపాక్ట్ స్ట్రక్చరల్ ఫుట్‌ప్రింట్‌ను కలిగి ఉంటుంది; ఇది నీటి-పీడన సీలింగ్ అనువర్తనాలకు కూడా అనుకూలంగా ఉంటుంది. ఇది రెండు వెర్షన్లలో అందుబాటులో ఉంది: RC2871-A (అంతర్గత ఒత్తిడి కోసం) మరియు RC2871-B (బాహ్య ఒత్తిడి కోసం).
O-రింగ్ యొక్క ప్రీ-కంప్రెషన్ ద్వారా ఉత్పన్నమయ్యే నిరంతర గ్రిప్పింగ్ ఫోర్స్ ద్వారా ప్రభావవంతమైన సీలింగ్ సాధించబడుతుంది, మీడియం పీడనం పెరిగేకొద్దీ సీలింగ్ పనితీరు మెరుగుపడే స్వీయ-శక్తివంతమైన సీలింగ్ ప్రభావాన్ని అందిస్తుంది. సీలింగ్ రింగ్ వైపున ఉన్న ఫ్లాంగ్డ్ డిజైన్ O-రింగ్ ఎక్స్‌ట్రాషన్‌ను సమర్థవంతంగా నిరోధిస్తుంది, ఇది నీటి-పీడన సీలింగ్ వాతావరణాలకు అనుకూలంగా ఉంటూనే అధిక-పీడన మరియు అల్ట్రా-అధిక-పీడన పరిస్థితులను సులభంగా నిర్వహించడానికి అనుమతిస్తుంది.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మధ్యస్థం |
|
≤300 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
- |
హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, నీరు మొదలైనవి. |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
ఈ సీల్ కుడి-కోణ PTFE సీలింగ్ రింగ్ మరియు O-రింగ్‌ను కలిగి ఉంటుంది; O-రింగ్ ప్రీ-కంప్రెషన్‌ను అందిస్తుంది, ముద్రను సాధించడానికి అవసరమైన బిగింపు శక్తిని ఉత్పత్తి చేస్తుంది. ఒత్తిడిలో, ఈ బిగింపు శక్తి పెరుగుతుంది-అంటే అధిక ఒత్తిడి, మెరుగైన సీలింగ్ పనితీరు. స్లిప్పర్ రింగ్ యొక్క సైడ్-ఫ్లేంజ్ డిజైన్‌కు ధన్యవాదాలు, O-రింగ్ బయటికి రాకుండా నిరోధించబడింది, ఇది అధిక పీడనాన్ని తట్టుకునేలా సీల్‌ని అనుమతిస్తుంది.
పరామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి.
|

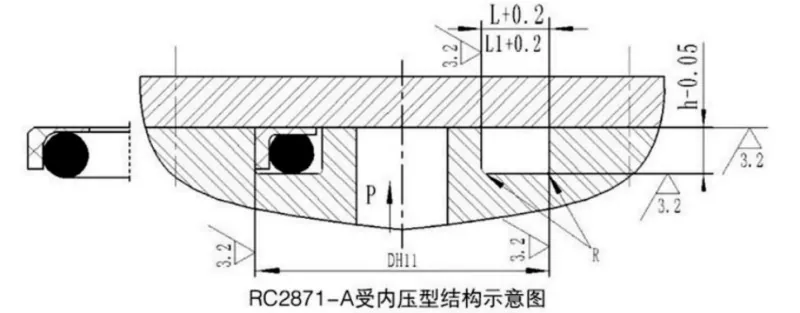

బయటి వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు L1 + 0.2 ఒత్తిడి > 80 MPa |
మూల వ్యాసార్థం Rmax |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
పరామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి.
|

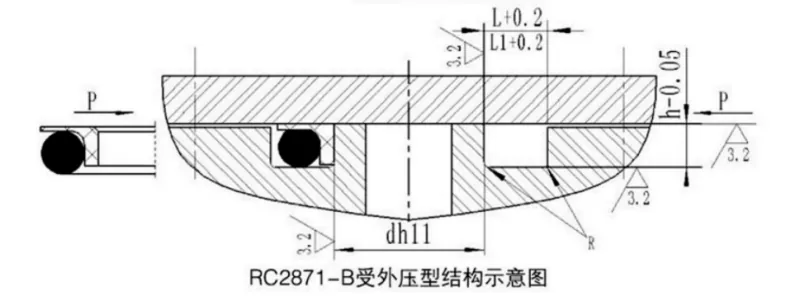

లోపలి వ్యాసం పరిధి dh11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు L1 + 0.2 ఒత్తిడి > 80 MPa |
మూల వ్యాసార్థం Rmax |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
