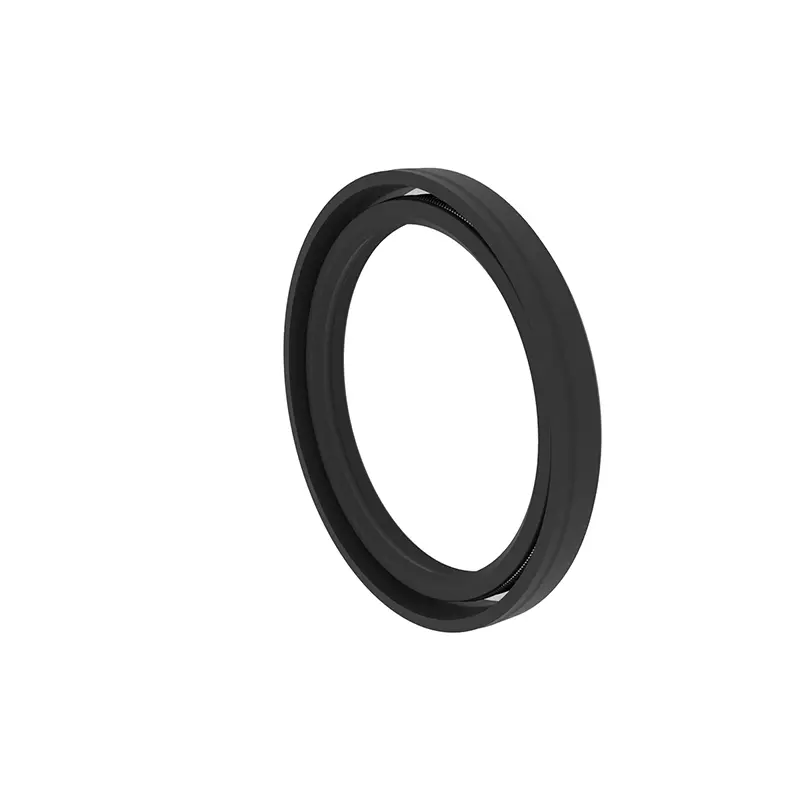

ప్రెజర్ రెసిస్టెంట్ అస్థిపంజరం ఆయిల్ సీల్స్ యొక్క పనితీరు సాధారణంగా సరళత నూనె యొక్క లీకేజీని నివారించడానికి ప్రసార భాగాలలోని అవుట్పుట్ భాగాల నుండి సరళత అవసరమయ్యే భాగాలను వేరుచేయడం.

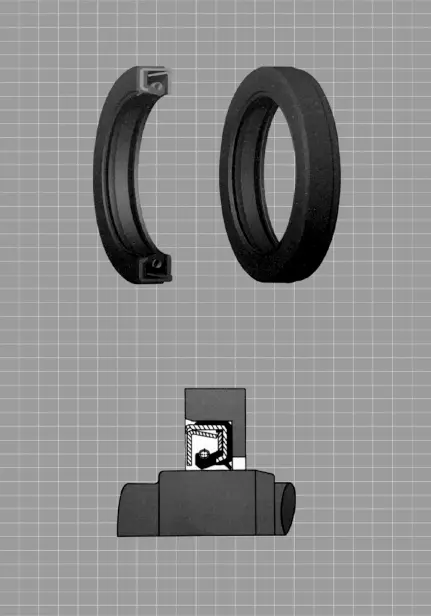

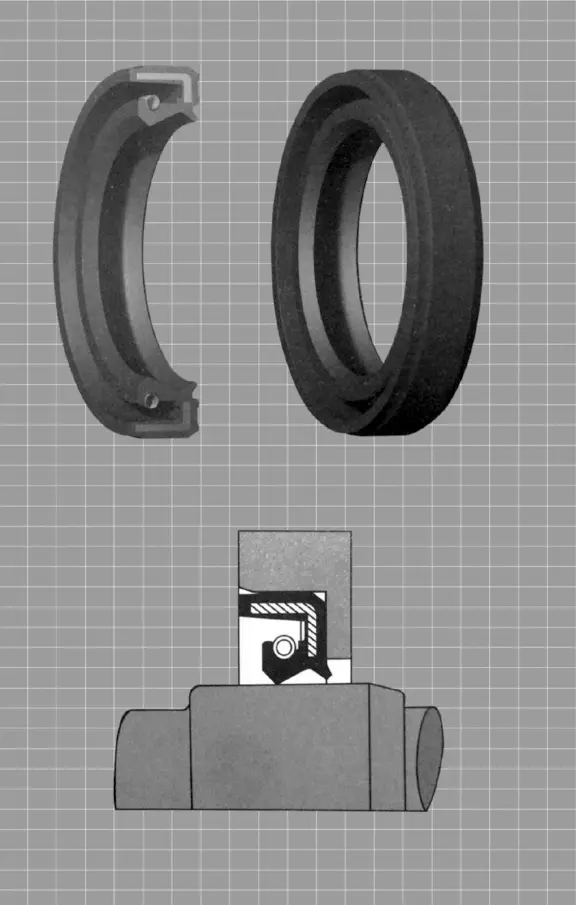

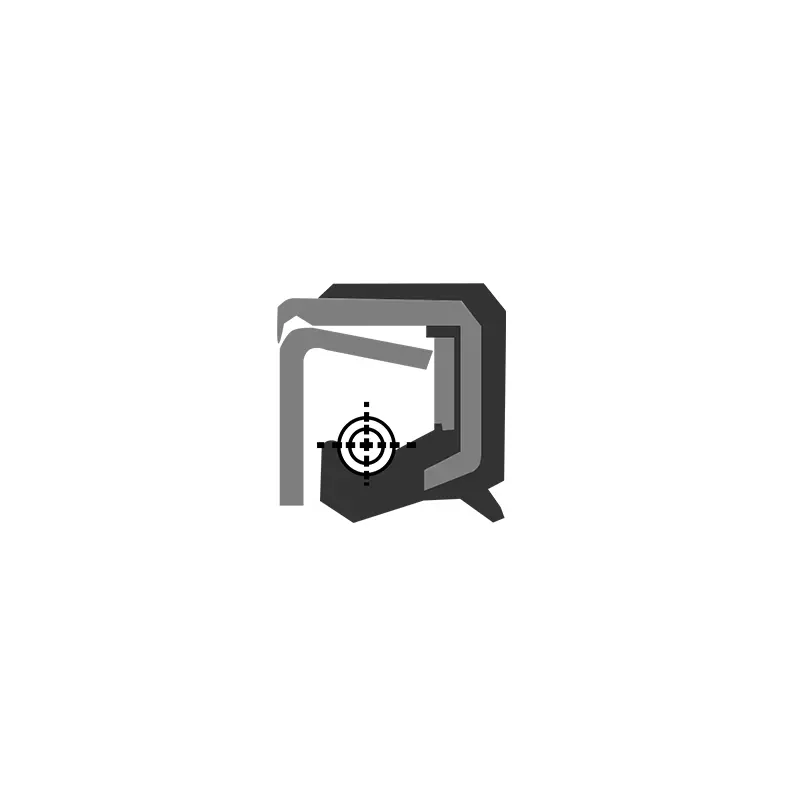

పీడన నిరోధక అస్థిపంజరం ఆయిల్ సీల్స్ యొక్క నిర్మాణం మూడు భాగాలను కలిగి ఉంటుంది: సీలింగ్ బాడీ, బలోపేతం అస్థిపంజరం మరియు స్వీయ-బిగింపు కాయిల్ స్ప్రింగ్. సీలింగ్ బాడీని వేర్వేరు భాగాల ప్రకారం దిగువ, నడుము, కట్టింగ్ ఎడ్జ్ మరియు సీలింగ్ పెదవిగా విభజించారు. సాధారణంగా, స్వేచ్ఛా స్థితిలో అస్థిపంజరం ఆయిల్ ముద్ర యొక్క లోపలి వ్యాసం షాఫ్ట్ వ్యాసం కంటే చిన్నది మరియు ఒక నిర్దిష్ట "జోక్యం మొత్తం" కలిగి ఉంటుంది. అందువల్ల, ఆయిల్ సీల్ ఆయిల్ సీల్ సీటు మరియు షాఫ్ట్‌లోకి చొప్పించిన తరువాత, ఆయిల్ సీల్ కట్టింగ్ ఎడ్జ్ యొక్క సాగే శక్తి మరియు స్వీయ-బిగించే కాయిల్ స్ప్రింగ్ యొక్క సంకోచ శక్తి షాఫ్ట్ మీద రేడియల్ బిగింపు శక్తిని ఉత్పత్తి చేస్తుంది, తద్వారా ఉత్తమ సీలింగ్ ప్రభావాన్ని పొందుతుంది. మొత్తం పీడన-నిరోధక అస్థిపంజరం రూపకల్పన చిన్న పెదవి వైకల్యాన్ని కలిగి ఉంది మరియు పీడన పరిస్థితులలో తిరిగే షాఫ్ట్‌లను సీలింగ్ చేయడానికి ఉపయోగిస్తారు.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
ఉత్పత్తి ప్రయోజనాలు:
ట్రిపుల్ స్ట్రక్చరల్ డిజైన్: సీల్ బాడీ, రీన్ఫోర్స్డ్ అస్థిపంజరం మరియు స్వీయ-బిగించే కాయిల్ స్ప్రింగ్ కలిసి అద్భుతమైన సీలింగ్ ప్రభావాన్ని అందించడానికి కలిసి పనిచేస్తాయి.
రేడియల్ బిగింపు శక్తి: ఎడ్జ్ సాగే శక్తి మరియు వసంత సంకోచ శక్తి ఉత్తమ సీలింగ్ పనితీరును నిర్ధారించడానికి షాఫ్ట్ మీద రేడియల్ బిగింపు శక్తిని ఉత్పత్తి చేస్తుంది.
ప్రెజర్-రెసిస్టెంట్ డిజైన్: మొత్తం పీడన-నిరోధక అస్థిపంజరం పెదవి వైకల్యాన్ని చిన్నదిగా చేస్తుంది, ఇది అధిక-పీడన తిరిగే షాఫ్ట్ సీలింగ్ సందర్భాలకు అనుకూలంగా ఉంటుంది.
విస్తృత అనువర్తనం: కందెన చమురు లీకేజీని సమర్థవంతంగా నివారించడానికి పీడన నిరోధక అస్థిపంజరం ఆయిల్ సీల్స్ వివిధ తిరిగే షాఫ్ట్ ముద్రలకు అనుకూలంగా ఉంటాయి.
అప్లికేషన్ దృశ్యాలు:
తిరిగే షాఫ్ట్ సీల్స్: కందెన చమురు లీకేజీని నివారించడానికి పీడన పరిస్థితులలో పీడన నిరోధక అస్థిపంజరం ఆయిల్ సీల్స్ పీడన పరిస్థితులలో తిరిగే షాఫ్ట్‌లను ఉపయోగిస్తారు.
పారిశ్రామిక పరికరాలు: యాంత్రిక ప్రసార వ్యవస్థలు మరియు హైడ్రాలిక్ వ్యవస్థలు వంటి సరళత అవసరమయ్యే భాగాలను మూసివేయడానికి అనువైనది.

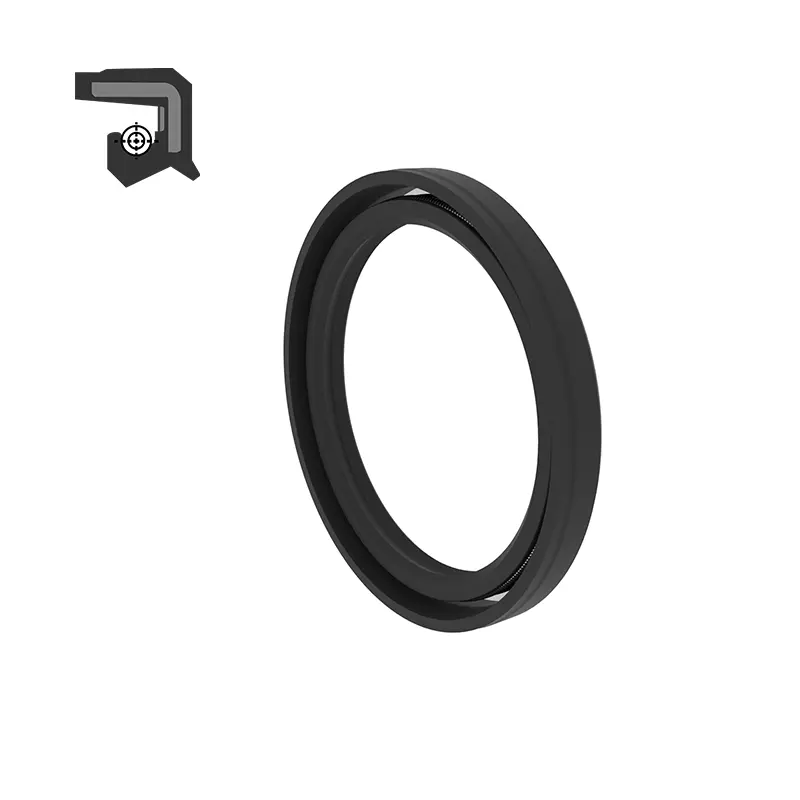

ఆర్‌సిటిసివి డబుల్ లిప్ హై ప్రెజర్ అస్థిపంజరం ఆయిల్ సీల్
పదార్థం: ఎన్బిఆర్ నైట్రిల్ రబ్బరు
మధ్యస్థం: బేస్ హైడ్రాలిక్ ఆయిల్
పని ఉష్ణోగ్రత ℃: -25 నుండి +100 వరకు
వేగం: -
పని ఒత్తిడి: 0.3mpa
మెటీరియల్ కాఠిన్యం: -

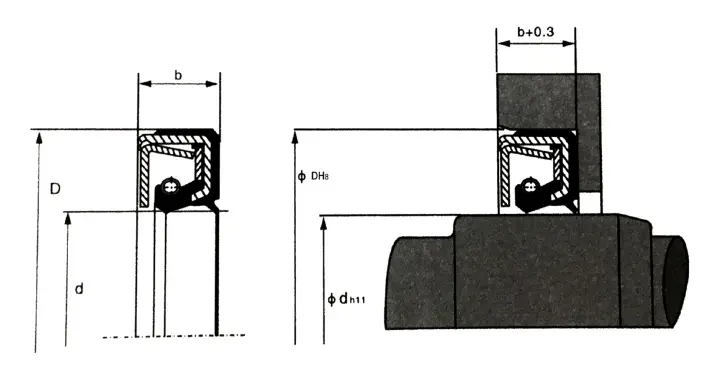

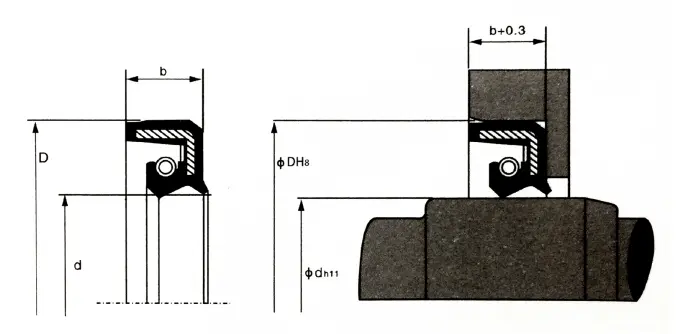

| మోడల్ | d | D | b | ఆర్డర్ మోడల్ |
|
మోడల్ | d | D | b | ఆర్డర్ మోడల్ |
| Rctcv | 7 | 20 | 7 | RCTCV-7 | Rctcv | 26 | 42 | 8 | RCTCV-26 | |
| Rctcv | 8 | 18 | 7 | RCTCV-8 | Rctcv | 27 | 47 | 11 | RCTCV-27 | |
| Rctcv | 8 | 22 | 7 | RCTCV-8A | Rctcv | 28 | 48 | 11 | RCTCV-28 | |
| Rctcv | 10 | 25 | 7 | RCTCV-10 | Rctcv | 30 | 42 | 7 | RCTCV-30 | |
| Rctcv | 12 | 25 | 7 | RCTCV-12 | Rctcv | 30 | 50 | 11 | RCTCV-30A | |
| Rctcv | 13 | 28 | 7 | RCTCV-13 | Rctcv | 32 | 52 | 11 | RCTCV-32 | |
| Rctcv | 14 | 28 | 7 | RCTCV-14 | Rctcv | 34 | 54 | 11 | RCTCV-34 | |
| Rctcv | 15 | 30 | 7 | RCTCV-15 | Rctcv | 35 | 55 | 11 | RCTCV-35 | |
| Rctcv | 16 | 30 | 7 | RCTCV-16 | Rctcv | 38 | 58 | 11 | RCTCV-38 | |
| Rctcv | 17 | 35 | 8 | RCTCV-17 | Rctcv | 40 | 62 | 11 | RCTCV-40 | |
| Rctcv | 18 | 35 | 8 | RCTCV-18 | Rctcv | 42 | 65 | 12 | RCTCV-42 | |
| Rctcv | 19 | 35 | 8 | RCTCV-19 | Rctcv | 45 | 68 | 12 | RCTCV-45 | |
| Rctcv | 20 | 32 | 8 | RCTCV-20 | Rctcv | 48 | 70 | 12 | RCTCV-48 | |
| Rctcv | 20 | 40 | 11 | RCTCV-20A | Rctcv | 50 | 72 | 12 | RCTCV-50 | |
| Rctcv | 22 | 35 | 8 | RCTCV-22 | Rctcv | 52 | 75 | 12 | RCTCV-52 | |
| Rctcv | 22 | 42 | 11 | RCTCV-22A | Rctcv | 55 | 78 | 12 | RCTCV-55 | |
| Rctcv | 23 | 42 | 11 | RCTCV-23 | Rctcv | 58 | 80 | 12 | RCTCV-58 | |
| Rctcv | 24 | 40 | 8 | RCTCV-24 | Rctcv | 60 | 82 | 12 | RCTCV-60 | |
| Rctcv | 25 | 40 | 8 | RCTCV-25 | Rctcv | 62 | 85 | 12 | RCTCV-62 | |
| Rctcv | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

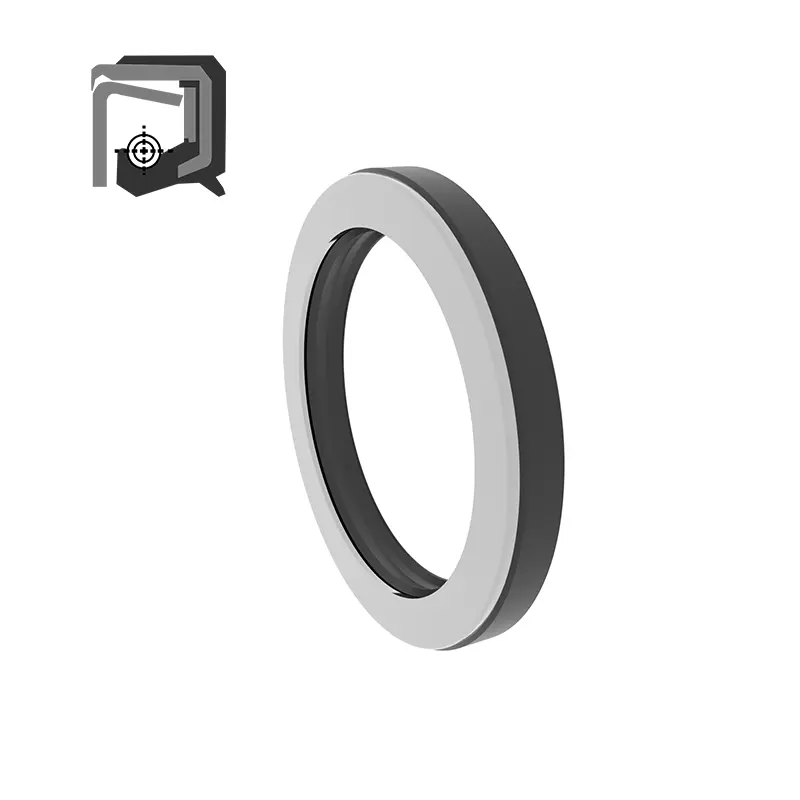

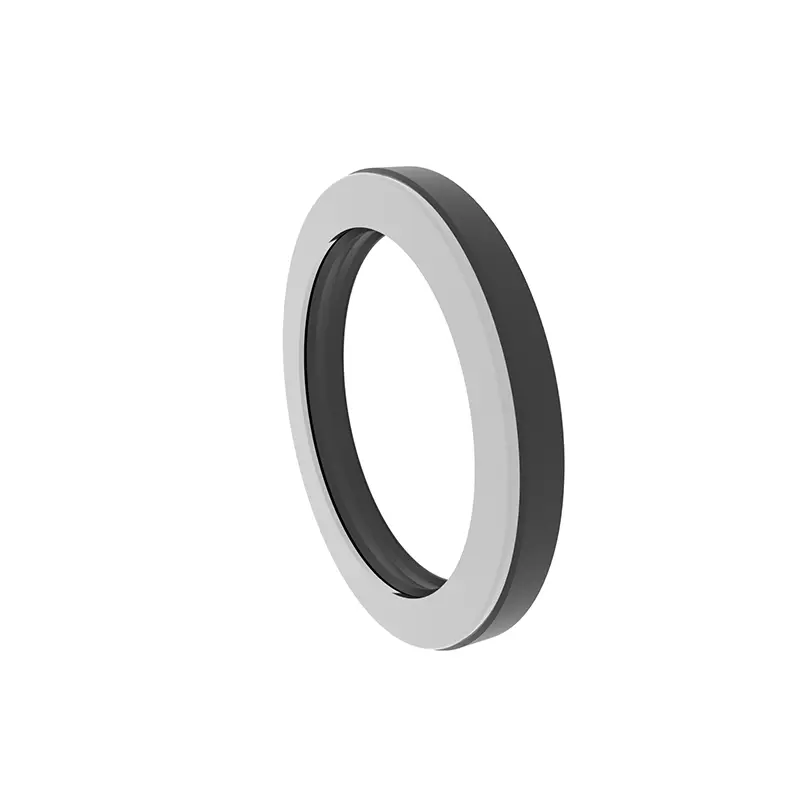

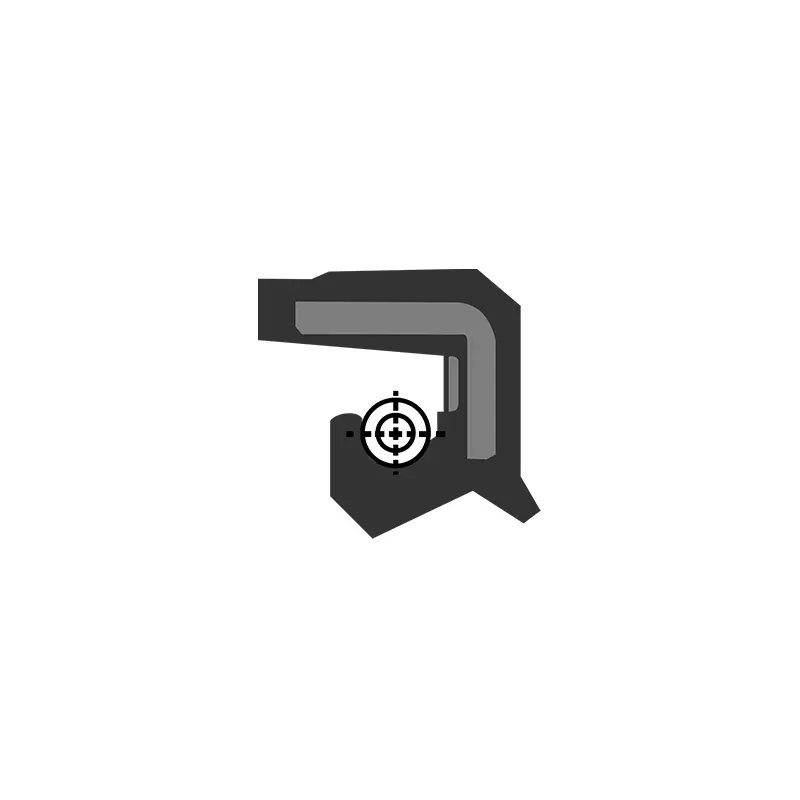

అవలోకనం: మొత్తం పీడన-నిరోధక అస్థిపంజరం రూపకల్పన, చిన్న పెదవి వైకల్యం, పీడనం-బహిర్గతమైన పరిస్థితులలో తిరిగే షాఫ్ట్‌లను సీలింగ్ చేయడానికి ఉపయోగిస్తారు.
పదార్థం: ఎన్బిఆర్ నైట్రిల్ రబ్బరు
మీడియం
పని ఉష్ణోగ్రత ℃: -25 నుండి +100 వరకు
వేగం: -
పని ఒత్తిడి: 1MPA
మెటీరియల్ కాఠిన్యం: -
| మోడల్ | d | D | b | ఆర్డర్ మోడల్ |
|
మోడల్ | d | D | b | ఆర్డర్ మోడల్ |
| Rctcv | 25 | 45 | 11 | RCTCV-25 | Rctcv | 75 | 100 | 13 | RCTCV-75 | |
| Rctcv | 28 | 48 | 11 | RCTCV-28 | Rctcv | 80 | 105 | 13 | RCTCV-80 | |
| Rctcv | 30 | 50 | 11 | RCTCV-30 | Rctcv | 85 | 110 | 13 | RCTCV-85 | |
| Rctcv | 32 | 52 | 11 | RCTCV-32 | Rctcv | 90 | 115 | 13 | RCTCV-90 | |
| Rctcv | 34 | 54 | 11 | RCTCV-34 | Rctcv | 95 | 120 | 13 | RCTCV-95 | |
| Rctcv | 35 | 55 | 11 | RCTCV-35 | Rctcv | 100 | 125 | 13 | RCTCV-100 | |
| Rctcv | 38 | 58 | 11 | RCTCV-38 | Rctcv | 105 | 135 | 14 | RCTCV-105 | |
| Rctcv | 40 | 62 | 11 | RCTCV-40 | Rctcv | 110 | 140 | 14 | RCTCV-11 | |
| Rctcv | 42 | 65 | 12 | RCTCV-42 | Rctcv | 115 | 145 | 14 | RCTCV-115 | |
| Rctcv | 45 | 68 | 12 | RCTCV-45 | Rctcv | 120 | 150 | 14 | RCTCV-120 | |
| Rctcv | 48 | 70 | 12 | RCTCV-48 | Rctcv | 125 | 155 | 14 | RCTCV-125 | |
| Rctcv | 50 | 72 | 12 | RCTCV-50 | Rctcv | 130 | 160 | 14 | RCTCV-1330 | |
| Rctcv | 55 | 78 | 12 | RCTCV-55 | Rctcv | 140 | 170 | 14 | RCTCV-140 | |
| Rctcv | 60 | 82 | 12 | RCTCV-60 | Rctcv | 150 | 180 | 14 | RCTCV-150 | |
| Rctcv | 62 | 85 | 12 | RCTCV-62 | Rctcv | 170 | 200 | 16 | RCTCV-170 | |
| Rctcv | 65 | 90 | 13 | RCTCV-65 | Rctcv | 190 | 225 | 16 | RCTCV-190 | |
| Rctcv | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
