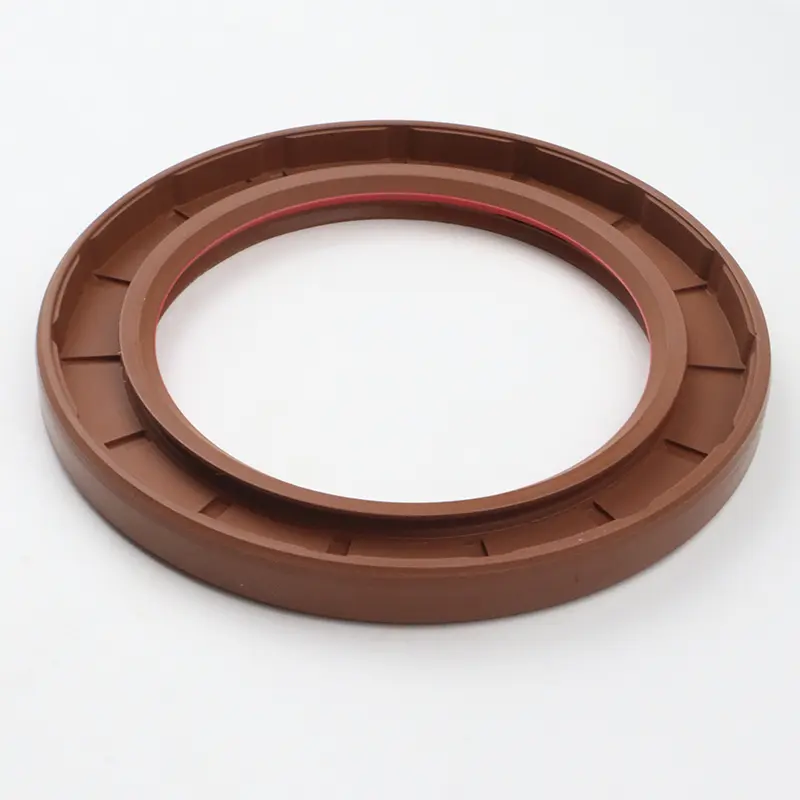

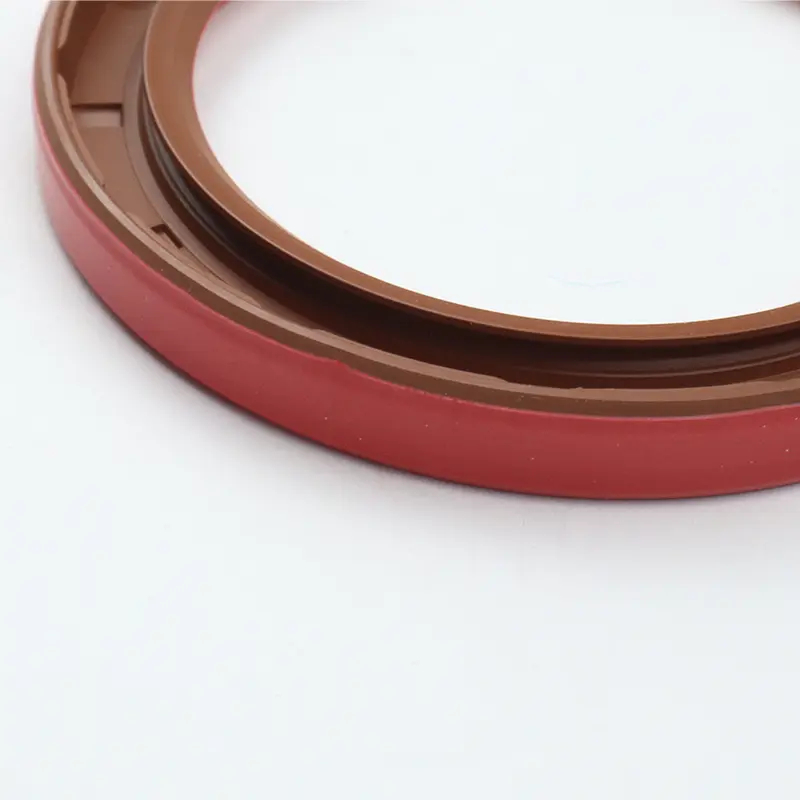

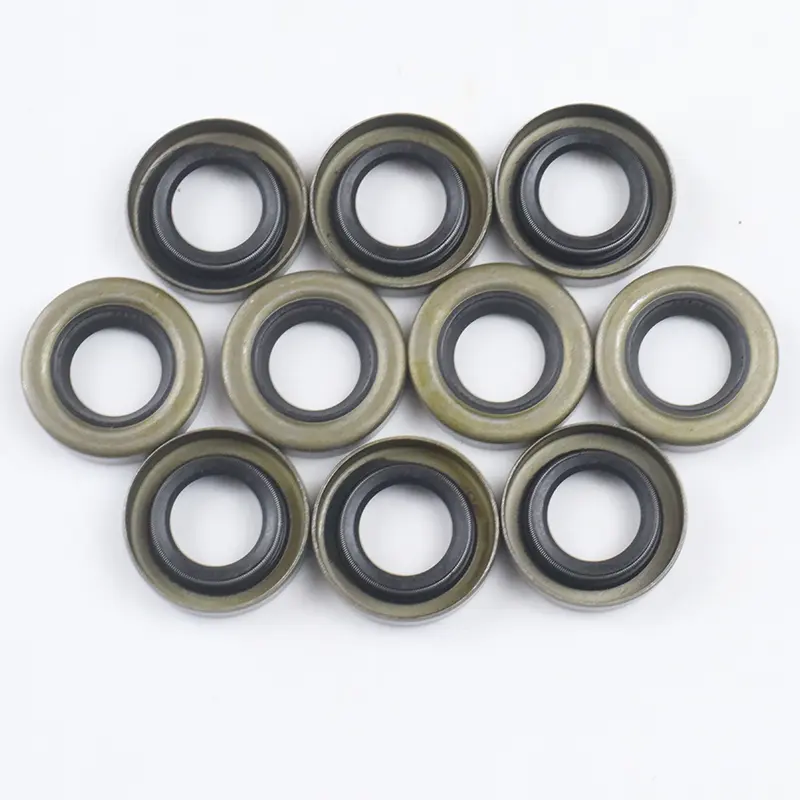

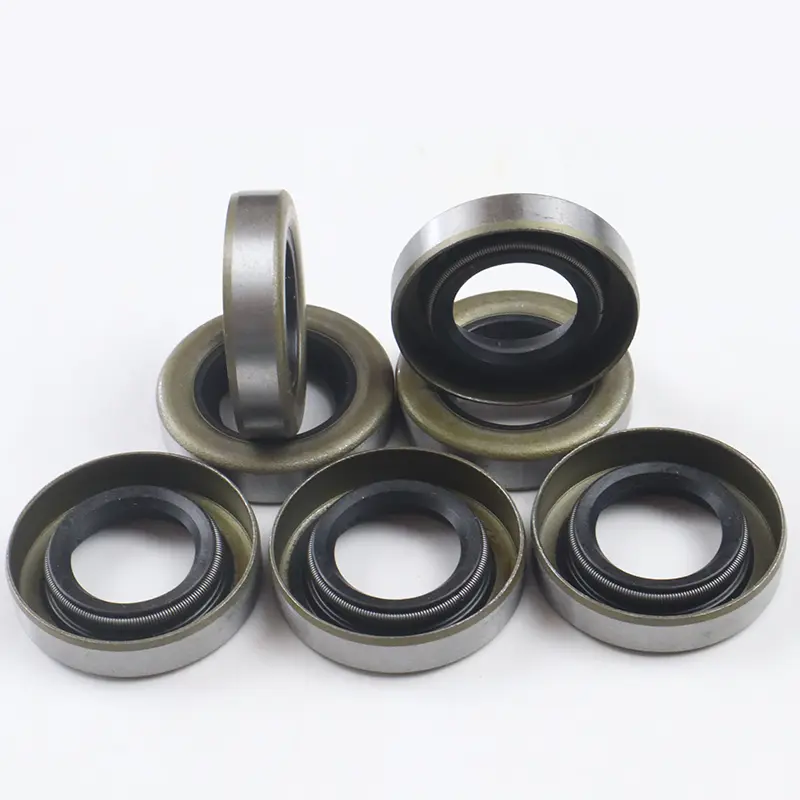

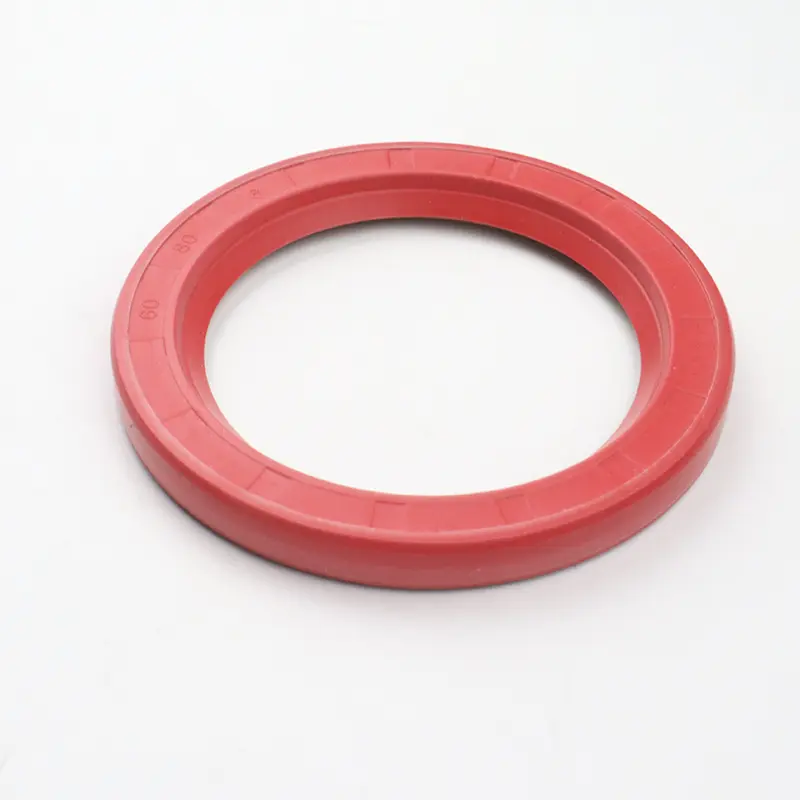

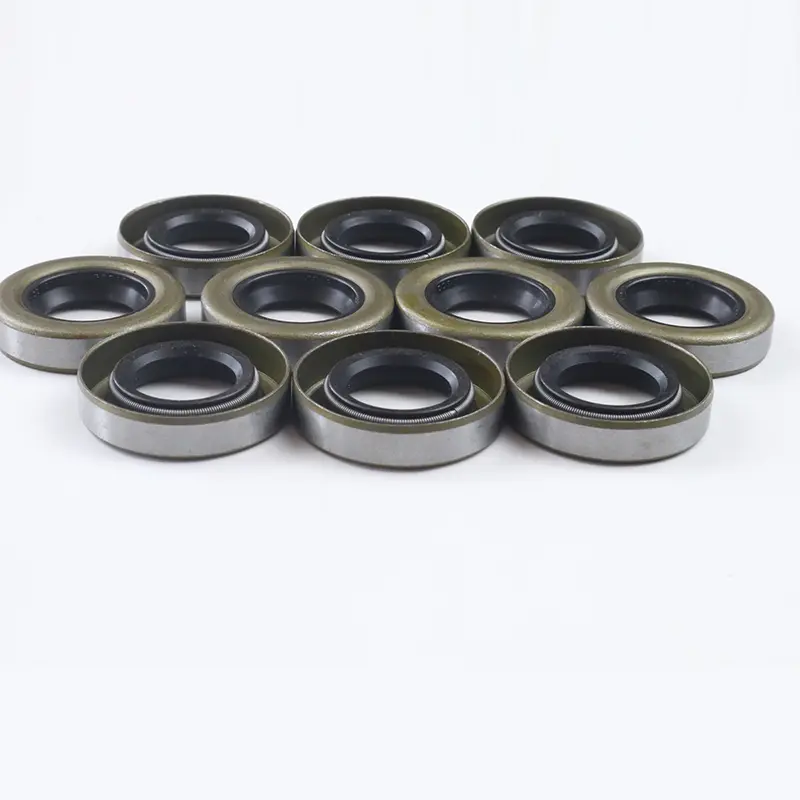

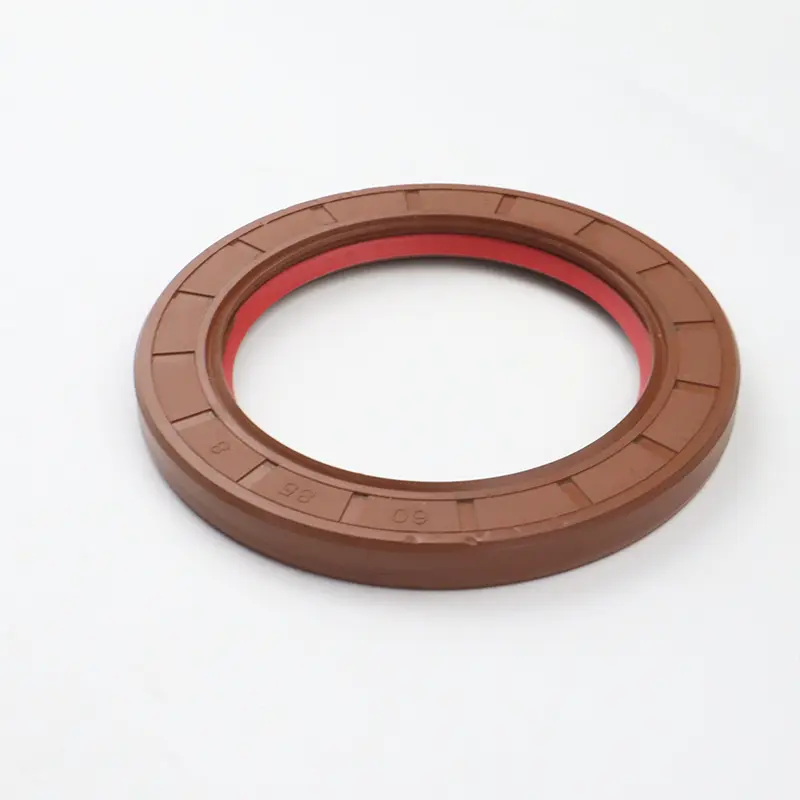

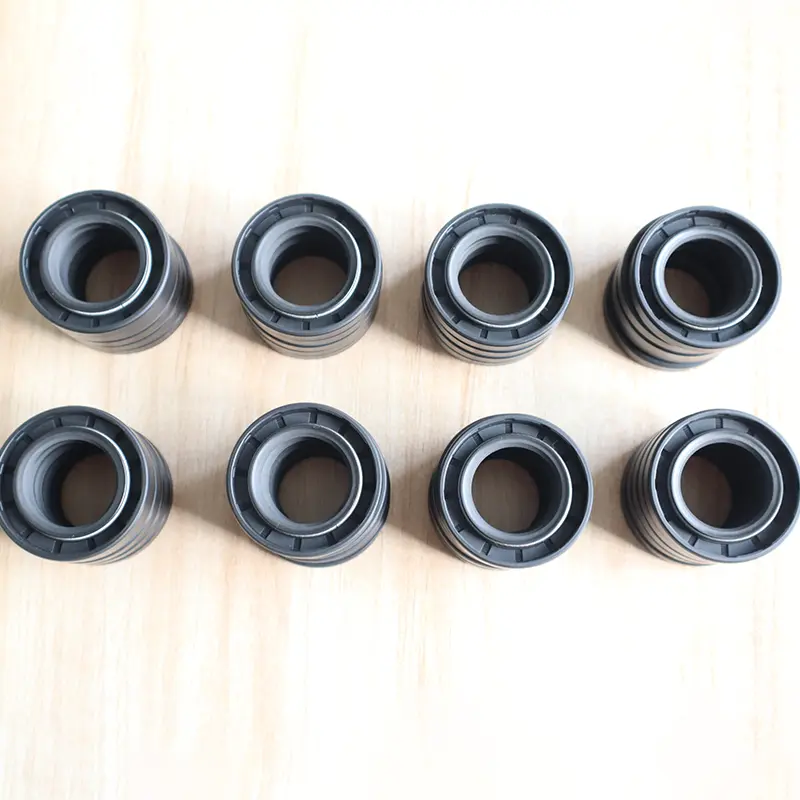

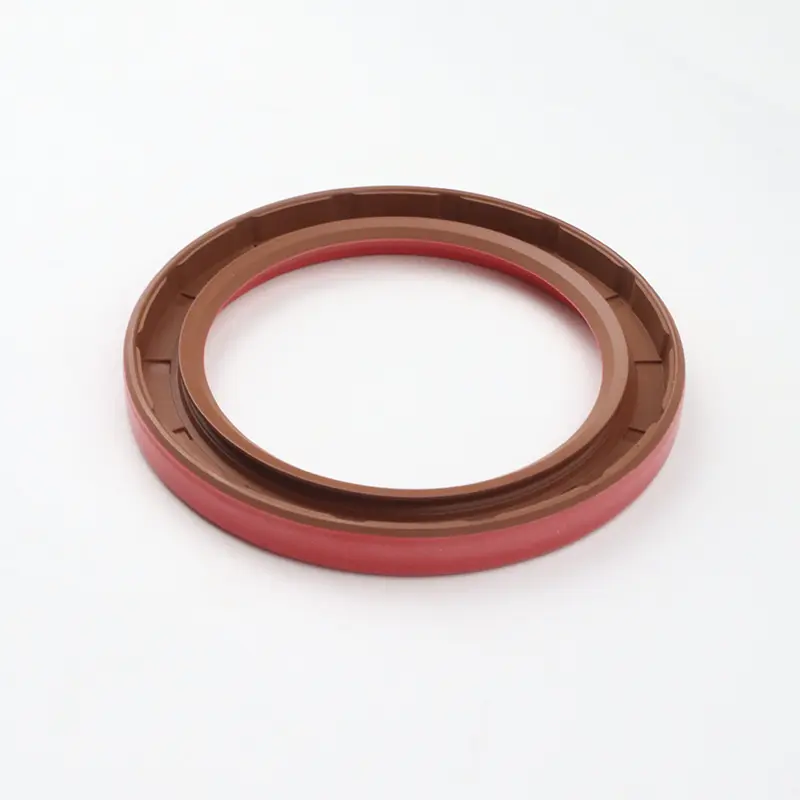

రొటేటింగ్ షాఫ్ట్ లిప్ సీల్స్, సాధారణంగా ఆయిల్ సీల్స్ అని పిలుస్తారు, తిరిగే బేరింగ్ సీటులో వ్యవస్థాపించబడతాయి మరియు తిరిగే షాఫ్ట్తో సాపేక్ష కదలికను ఉత్పత్తి చేస్తాయి. మెటల్ ఫ్రేమ్ సహాయక పాత్రను పోషిస్తుంది, మరియు స్ప్రింగ్ కందెన నూనె యొక్క లీకేజీని మరియు బాహ్య ధూళి యొక్క చొరబాటును నివారించడానికి సీలింగ్ పెదవికి రేడియల్ ప్రీలోడ్ను వర్తిస్తుంది.

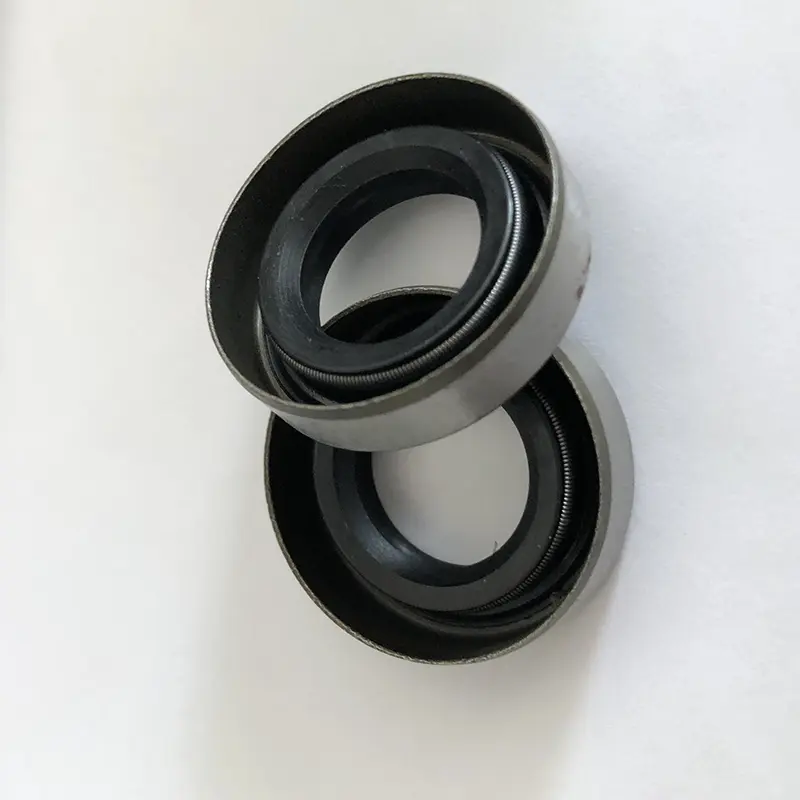

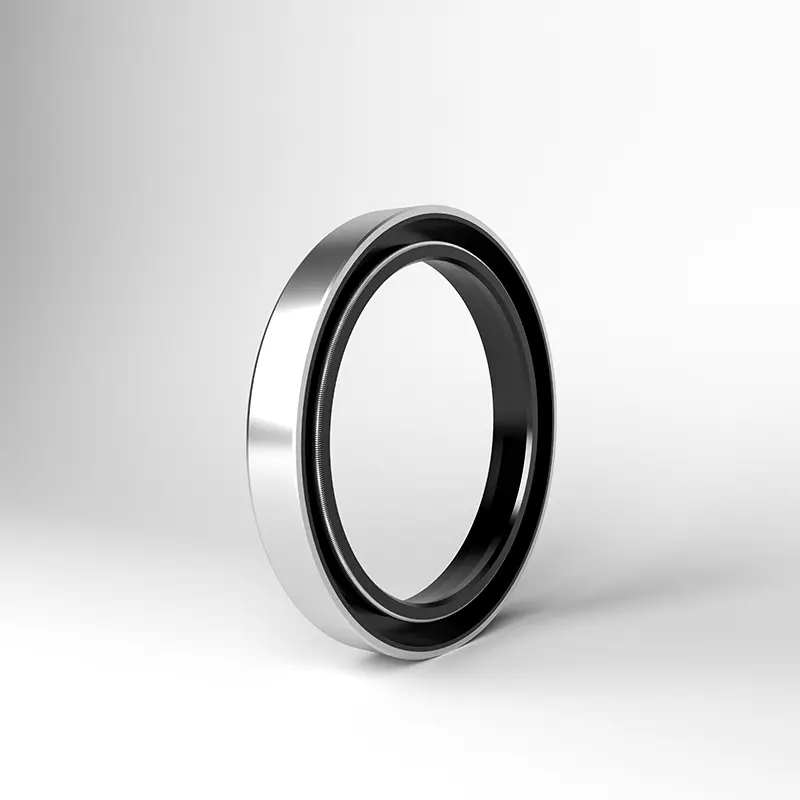

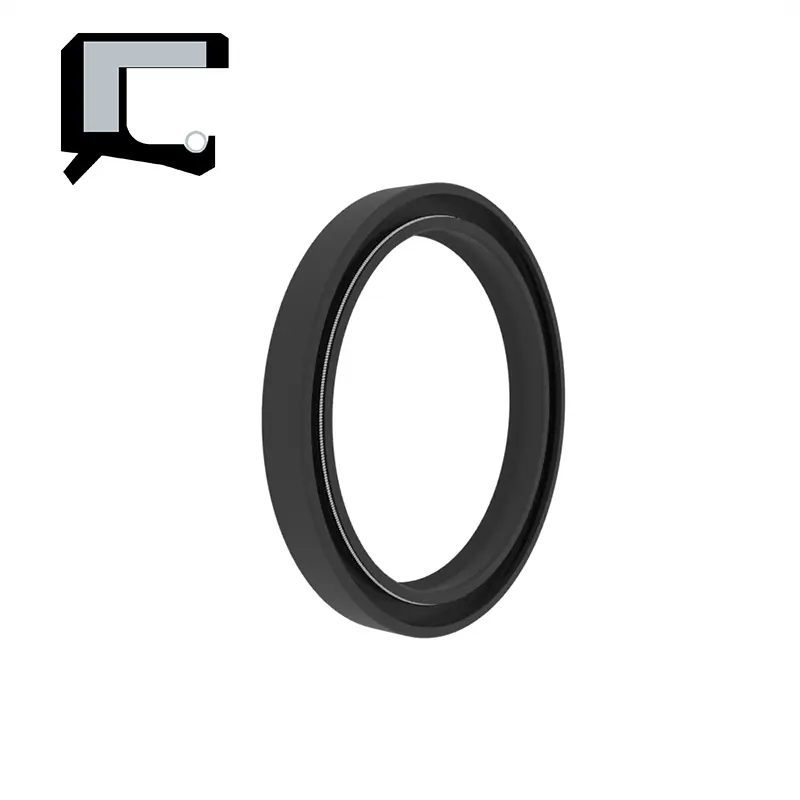

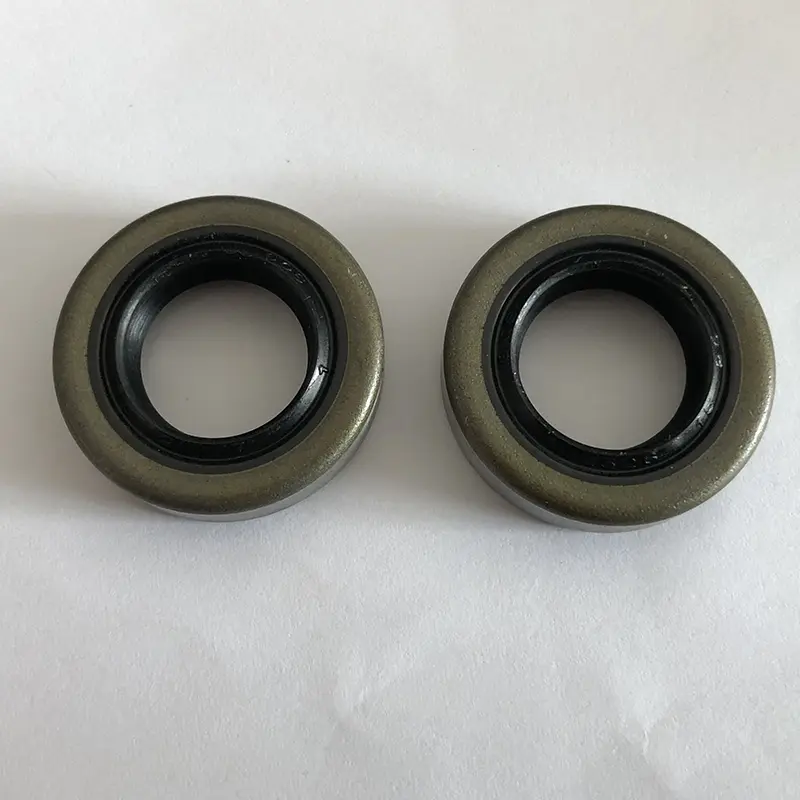

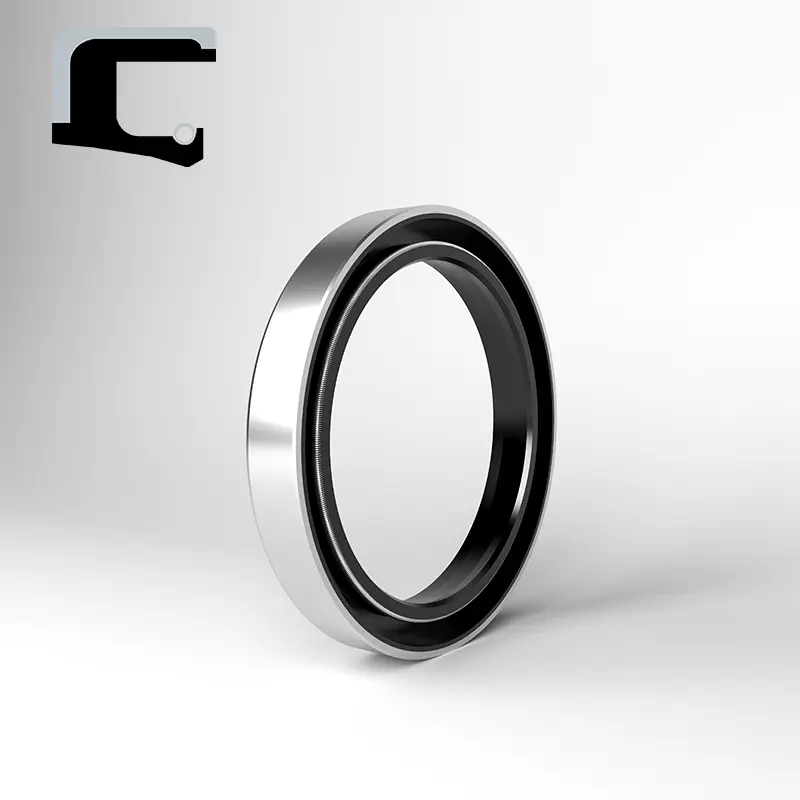

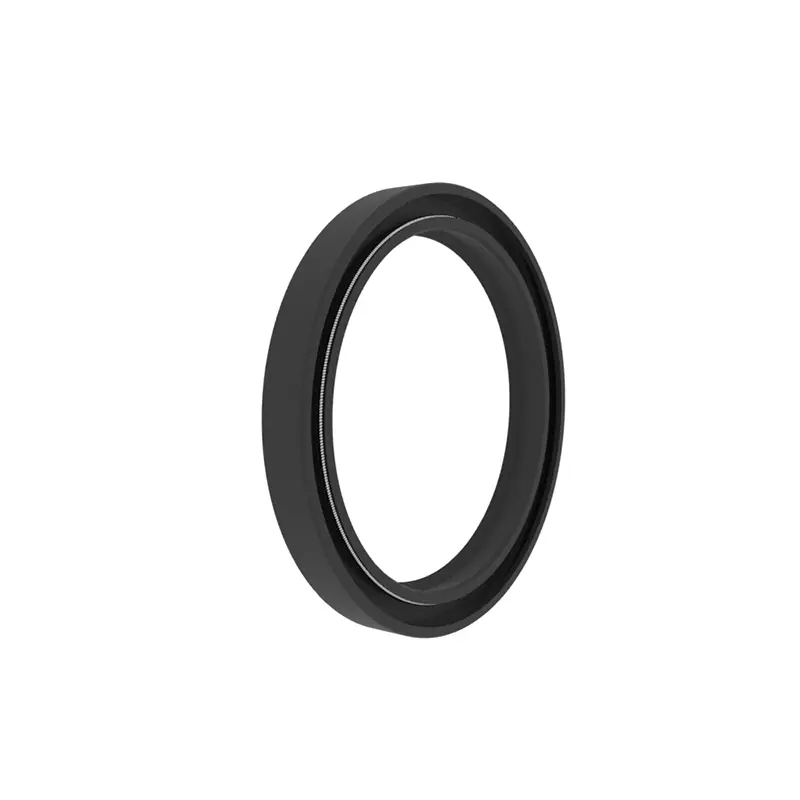

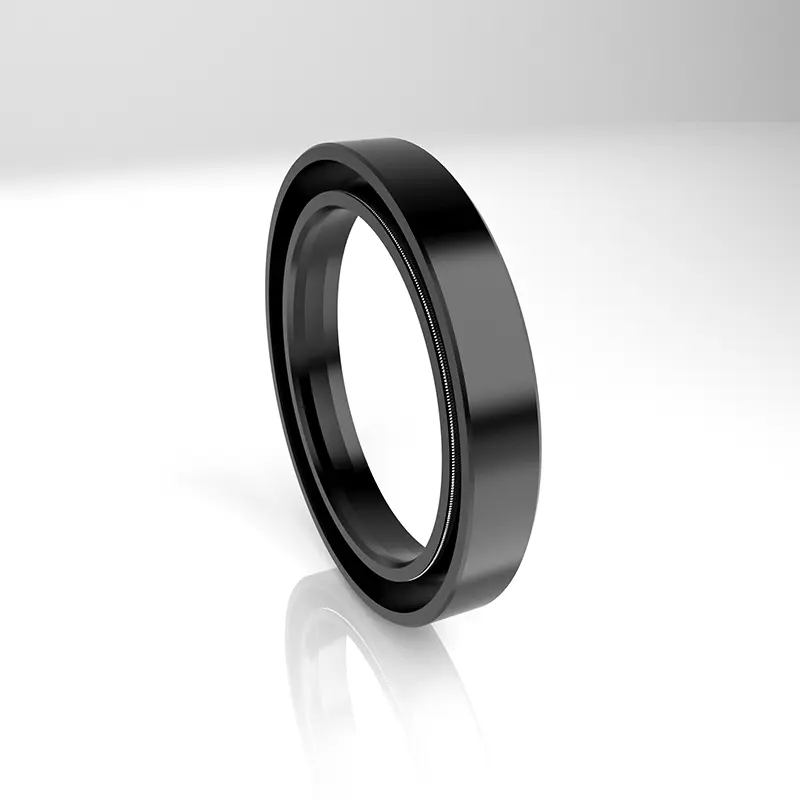

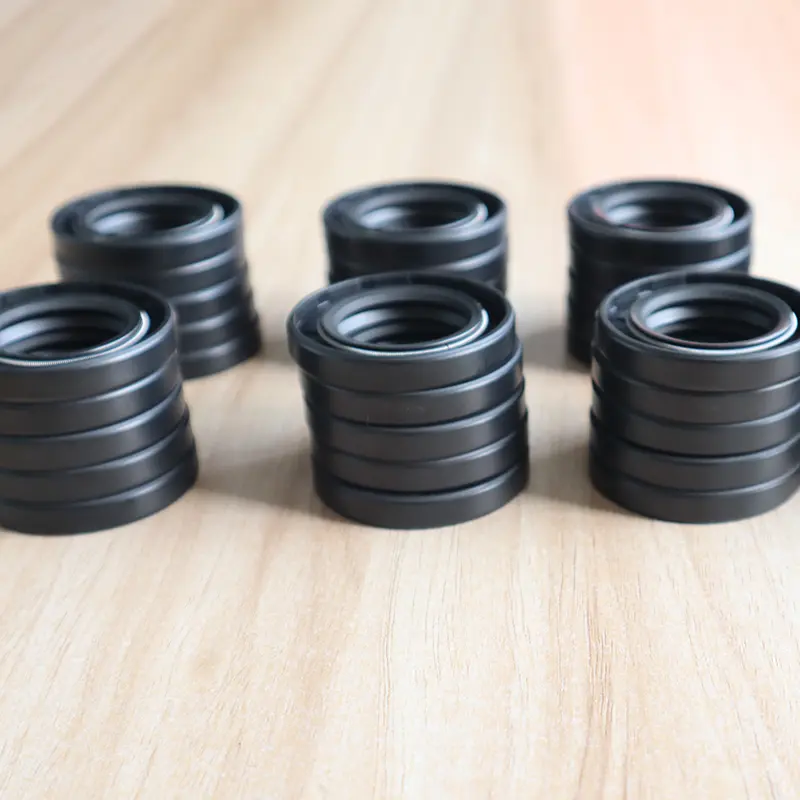

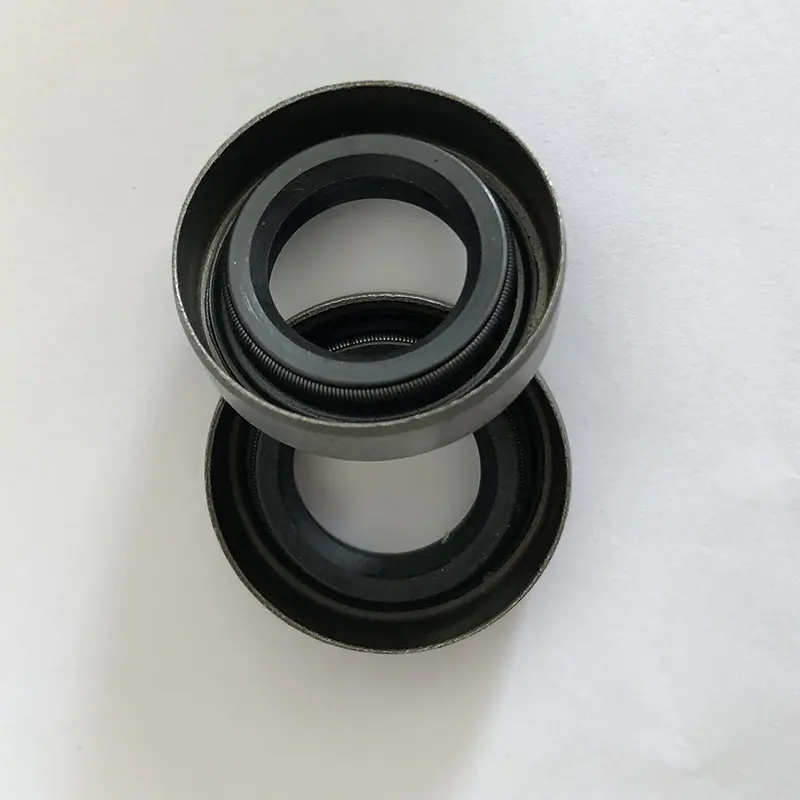

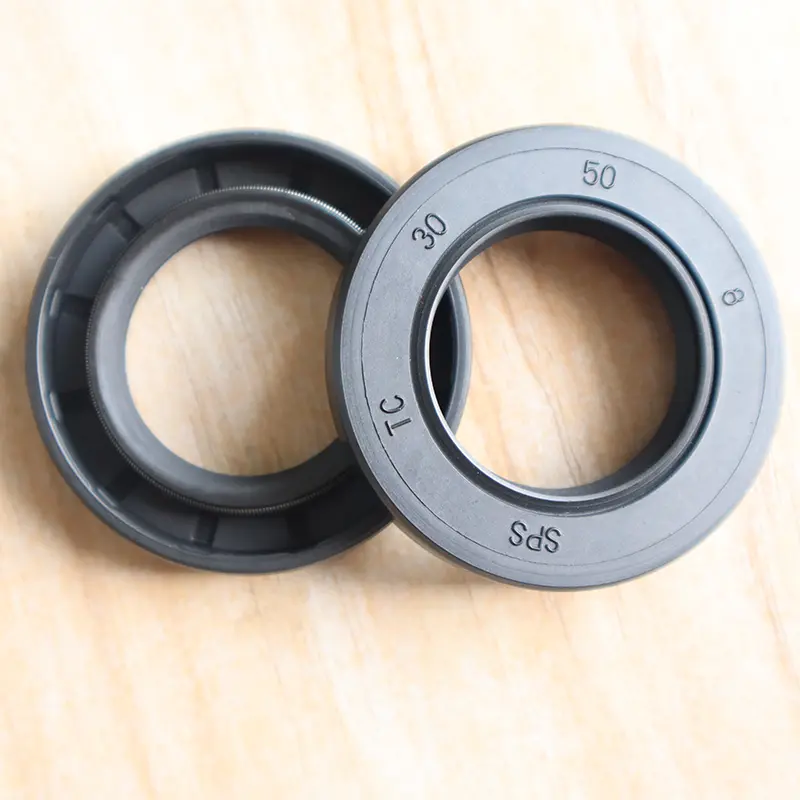

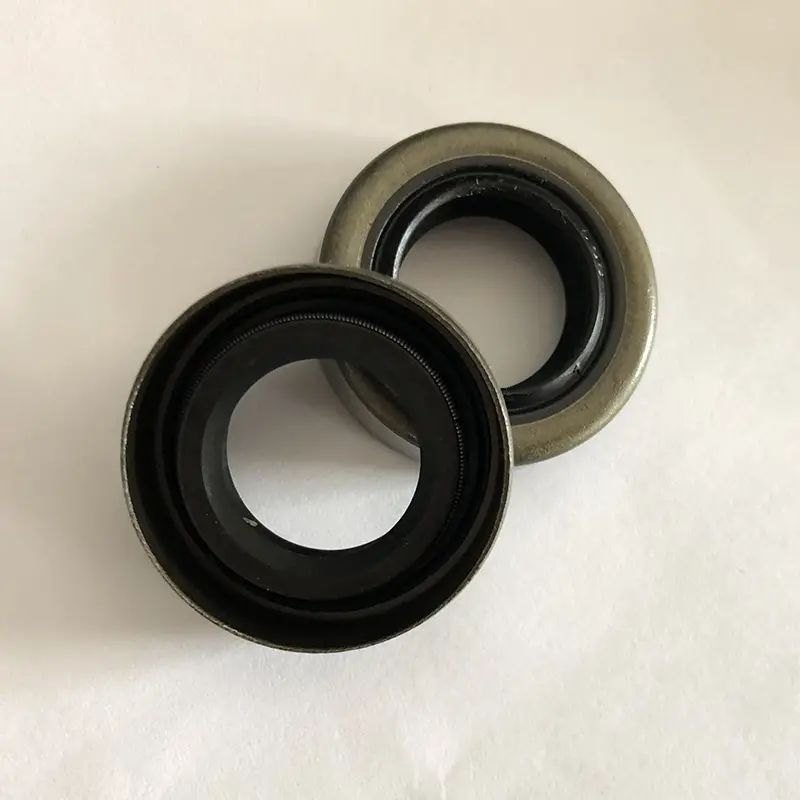

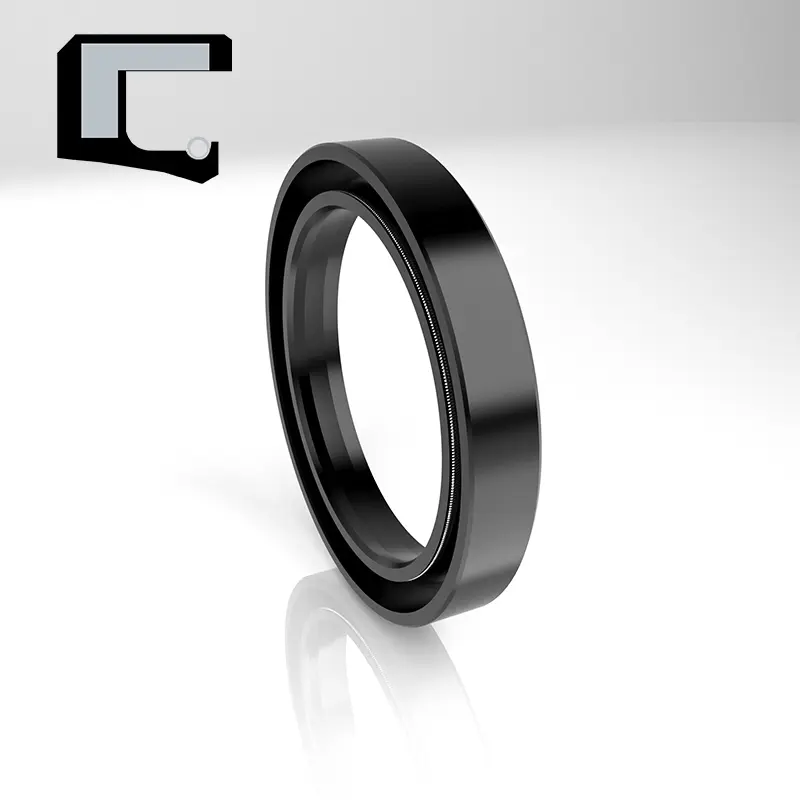

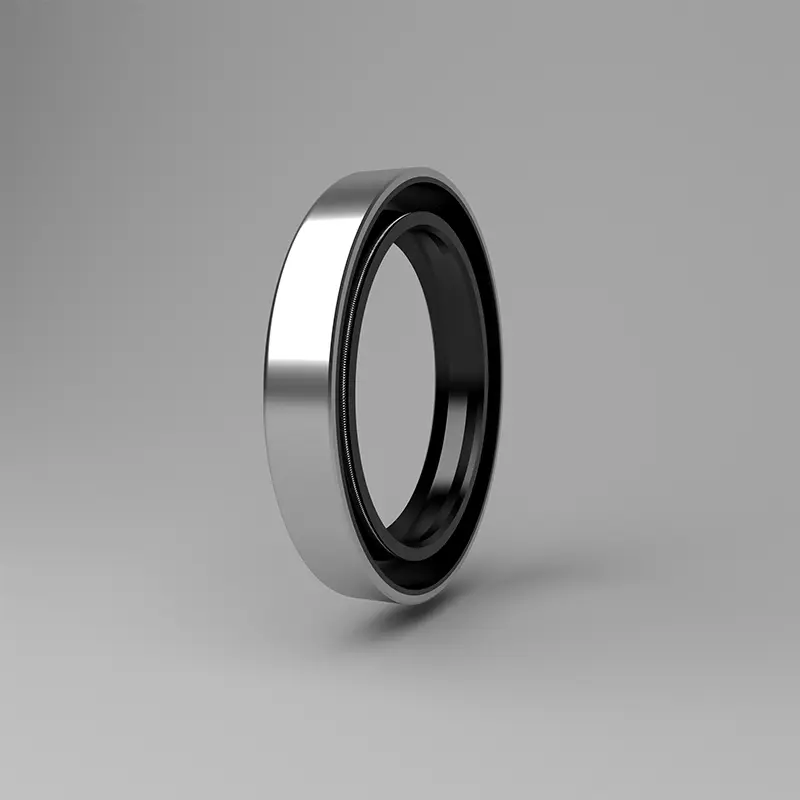

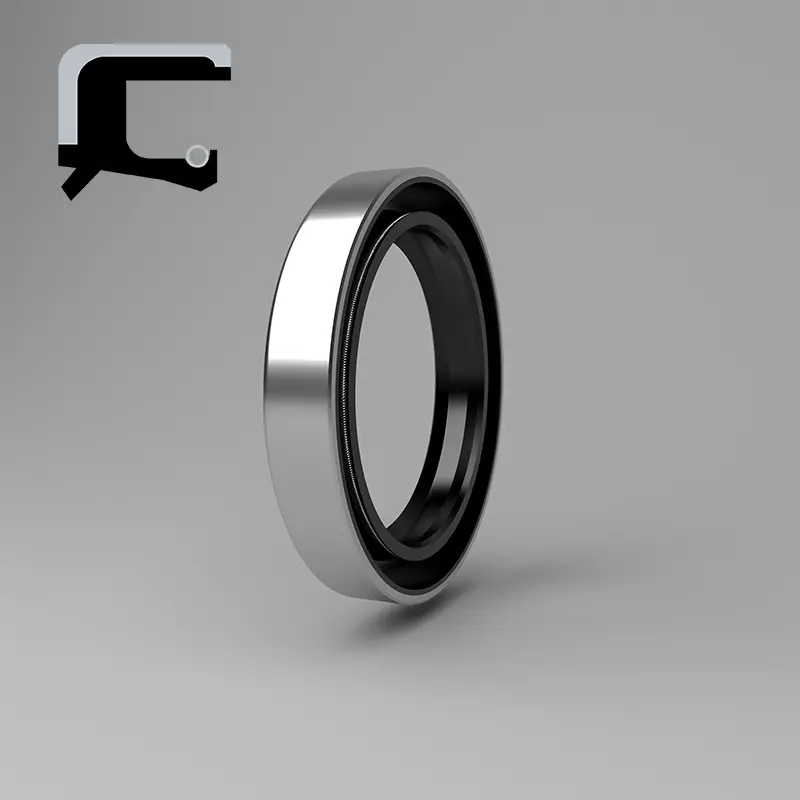

TC/SC/TB/SB ఆయిల్ సీల్స్ లోహ అస్థిపంజరాలు, స్ప్రింగ్లు మరియు రబ్బరు శరీరాలతో కూడి ఉంటాయి. మెటల్ అస్థిపంజరం సహాయక పాత్ర పోషిస్తుంది, మరియు వసంతకాలం సీలింగ్ పెదవికి రేడియల్ శక్తిని వర్తిస్తుంది. TC/TB ధూళి-ప్రూఫ్ సహాయక పెదవులతో అమర్చబడి ఉంటుంది, ఇవి ఒక వైపు సీలింగ్ మాధ్యమం మరియు మరొక వైపు దుమ్ము ఉన్న సందర్భాలకు అనుకూలంగా ఉంటాయి. TB/SB అనేది ఒక మెటల్ బయటి వృత్తం, ఇది చమురు ముద్రను కుహరంలో మరింత దృ and ంగా మరియు ఖచ్చితమైనదిగా చేస్తుంది, అయితే తక్కువ స్నిగ్ధత మరియు గ్యాస్ మాధ్యమం కోసం బయటి వృత్తం యొక్క సీలింగ్ సామర్థ్యం పరిమితం. సంస్థాపన సమయంలో బయటి సర్కిల్లో సీలెంట్ను వర్తింపజేయాలని సిఫార్సు చేయబడింది.
RCTCV డబుల్-లిప్ హై-ప్రెజర్ అస్థిపంజర చమురు ముద్ర యొక్క పనితీరు సాధారణంగా కందెన చమురు లీకేజీని నివారించడానికి అవుట్పుట్ భాగాల నుండి ప్రసార భాగాలలో సరళత అవసరమయ్యే భాగాలను వేరుచేయడం.

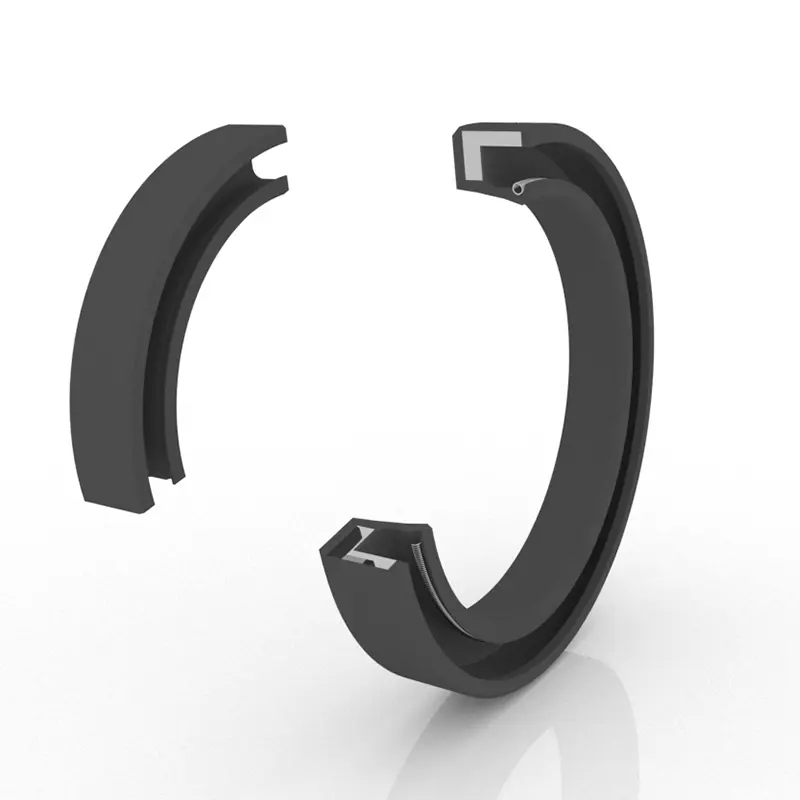

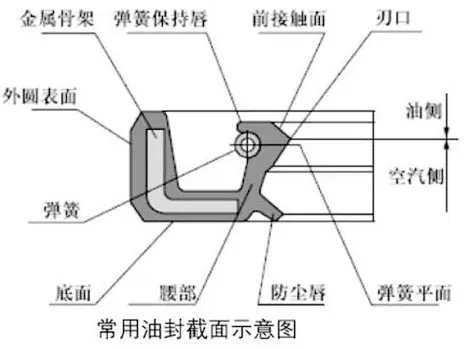

అస్థిపంజరం ఆయిల్ సీల్ నిర్మాణం మూడు భాగాలను కలిగి ఉంటుంది: సీలింగ్ బాడీ, బలోపేతం అస్థిపంజరం మరియు స్వీయ-బిగింపు కాయిల్ స్ప్రింగ్. సీలింగ్ బాడీని వేర్వేరు భాగాల ప్రకారం దిగువ, నడుము, కట్టింగ్ ఎడ్జ్ మరియు సీలింగ్ పెదవిగా విభజించారు. సాధారణంగా, స్వేచ్ఛా స్థితిలో అస్థిపంజరం ఆయిల్ ముద్ర యొక్క లోపలి వ్యాసం షాఫ్ట్ వ్యాసం కంటే చిన్నది, మరియు ఒక నిర్దిష్ట "జోక్యం మొత్తం" కలిగి ఉంటుంది. అందువల్ల, ఆయిల్ సీల్ ఆయిల్ సీల్ సీటు మరియు షాఫ్ట్లోకి చొప్పించినప్పుడు, ఆయిల్ సీల్ అంచు యొక్క సాగే శక్తి మరియు స్వీయ-బిగించే కాయిల్ స్ప్రింగ్ యొక్క సంకోచ శక్తి షాఫ్ట్ మీద రేడియల్ బిగింపు శక్తిని ఉత్పత్తి చేస్తుంది, తద్వారా ఉత్తమ సీలింగ్ ప్రభావాన్ని పొందుతుంది.
RCTCN డబుల్-లిప్ హై-ప్రెజర్ ఆయిల్ సీల్ మొత్తం పీడన-నిరోధక అస్థిపంజరం రూపకల్పనను కలిగి ఉంది, చిన్న పెదవి వైకల్యంతో, మరియు పీడన-బహిర్గత పరిస్థితులలో తిరిగే షాఫ్ట్లను మూసివేయడానికి ఉపయోగిస్తారు.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
తిరిగే షాఫ్ట్ లిప్ సీల్స్ సంస్థాపనా నిర్మాణం మరియు అవసరాలు
1. షాఫ్ట్ మెటీరియల్: కార్బన్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్ సాధారణంగా ఉపయోగించబడతాయి. క్రోమ్ ప్లేటింగ్ అధిక వేగంతో ఉపయోగించబడుతుంది, HRC40-45.
2. తిరిగే షాఫ్ట్ మరియు గాడి రూపకల్పన: షాఫ్ట్ యొక్క ఉపరితలం మృదువైనది మరియు బర్ర్స్ తొలగించబడతాయి. స్పైరల్ ప్రాసెసింగ్ మార్కులు పంపింగ్ ప్రభావాన్ని ఉత్పత్తి చేస్తాయి మరియు లీకేజీకి కారణమవుతాయి. RA0.1-0.5UM యొక్క ఉపరితల కరుకుదనం తో ఆయిల్ సీల్ ఇన్స్టాలేషన్ భాగాన్ని రుబ్బుకోవాలని సిఫార్సు చేయబడింది. మరియు వేగం పెరిగేకొద్దీ అది సున్నితంగా మారుతుంది.
సంస్థాపన మరియు వేరుచేయడం యొక్క అవసరాల కోసం, షాఫ్ట్ మరియు గాడిని చాంఫెర్ చేయాలి లేదా గుండ్రంగా ఉండాలి. గణాంకాలు 1 మరియు 2 లో చూపినట్లు.

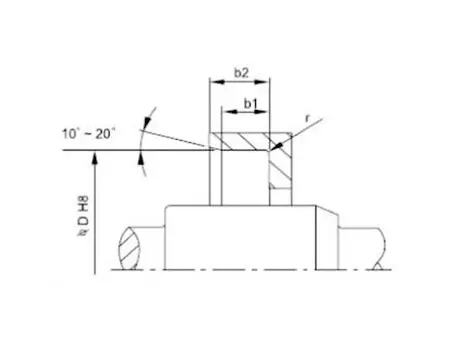

మూర్తి 1 గాడి చామ్ఫర్ డిజైన్
| సీలింగ్ ఎత్తు బి | B1 (0.85xB) mm | బి 2 (బి+0.3) mm | r గరిష్టంగా. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

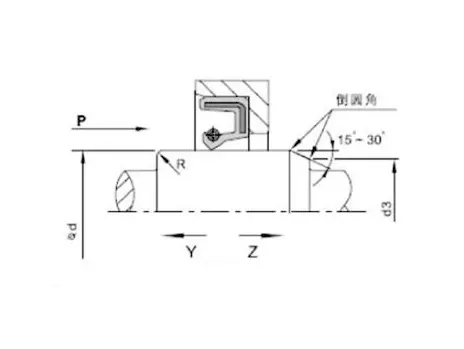

మూర్తి 2 తిరిగే షాఫ్ట్ యొక్క చామ్ఫర్ డిజైన్
| d | డి 3 | R |
|
d | డి 3 | R |
| <10 | డి -1.5 | 2 | 70 ~ 95 | డి -4.5 | 5 | |
| 10 ~ 20 | డి -2.0 | 2 | 95 ~ 130 | డి -5.5 | 6 | |
| 20 ~ 30 | డి -2.5 | 3 | 130 ~ 240 | డి -7.0 | 8 | |
| 30 ~ 40 | డి -3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | డి -3.5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | డి -4.0 | 4 | 800 ~ 1250 | డి -18.0 | 16 |

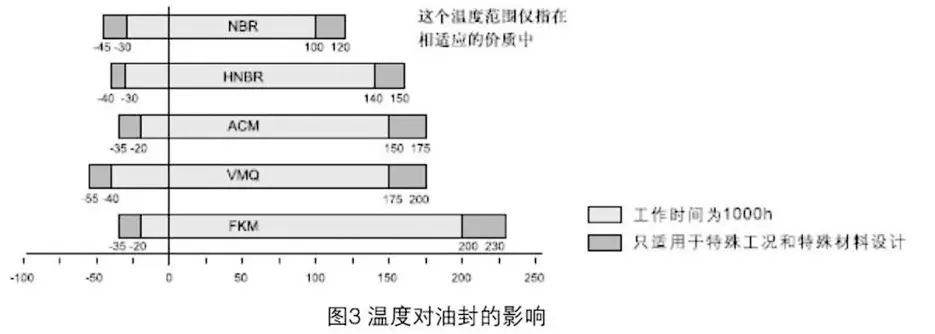

తిరిగే షాఫ్ట్ లిప్ సీల్స్ యొక్క సీలింగ్ ప్రభావాన్ని ప్రభావితం చేసే డజన్ల కొద్దీ కారకాలు ఉన్నాయి. చమురు ముద్ర యొక్క పదార్థం మరియు నిర్మాణంతో పాటు, మీడియం, ఉష్ణోగ్రత, పీడనం, సరళత, వేగం, కరుకుదనం వంటి ఇతర అంశాలు కూడా నేరుగా సీలింగ్ ప్రభావాన్ని ప్రభావితం చేస్తాయి మరియు ఈ కారకాలు తరచుగా ఒకదానితో ఒకటి సంకర్షణ చెందుతాయి. కింది చార్ట్ వినియోగదారు సూచన కోసం మాత్రమే.
తిరిగే షాఫ్ట్ లిప్ సీల్స్ యొక్క సంస్థాపన: చమురు ముద్ర బాగా పనిచేయడానికి జాగ్రత్తగా సంస్థాపన అవసరం.
| సంస్థాపనా రేఖాచిత్రం (కుహరం సంస్థాపన) | ||
| సరైన సంస్థాపనా పద్ధతి | వర్తించే పని పరిస్థితులు | తప్పు సంస్థాపనా పద్ధతి |
 |
చమురు ముద్ర యొక్క ముగింపు ముఖం కుహరం యొక్క చివరి ముఖంతో ఫ్లష్ అయినప్పుడు మాత్రమే ఇది వర్తిస్తుంది. నొక్కే పరికరం త్వరగా కదులుతున్నప్పుడు, ఆయిల్ సీల్ నేరుగా ఉంచాలి, లేకపోతే దానిని నొక్కి ఉంచవచ్చు. |
|
 |
చమురు ముద్ర యొక్క చివరి ముఖం కుహరం యొక్క చివరి ముఖం కంటే తక్కువగా ఉండటం పరిస్థితికి ఇది అనుకూలంగా ఉంటుంది. నొక్కే పరికరం వేగంగా కదులుతున్నప్పుడు, ఆయిల్ సీల్ కూడా బాగా ఉంచబడుతుంది. ఏదేమైనా, ఈ రకమైన నిర్మాణాత్మక పోటీకి రేడియల్ పొజిషనింగ్ లేదు, కాబట్టి ఫ్లాట్ ప్లేట్ యొక్క అక్షసంబంధ నిలువుత్వం మరియు నొక్కే పరికరం యొక్క ప్రెజర్ షాఫ్ట్ ఒక నిర్దిష్ట ఖచ్చితత్వాన్ని చేరుకోవాలి. |
 |
 |
కుహరం యొక్క చివరి ముఖం కంటే చమురు ముద్ర యొక్క చివరి ముఖం తక్కువగా ఉన్న పరిస్థితికి వర్తిస్తుంది. నొక్కే పరికరం త్వరగా కదులుతున్నప్పుడు, ఆయిల్ సీల్ సరిగ్గా ఉంచబడిందని నిర్ధారించుకోవడం అవసరం, లేకపోతే దానిని నొక్కి ఉంచవచ్చు. |
 |
 |
ఇది పీడన పరికరాలు లేకుండా నిర్వహణ లేదా సాధారణ సంస్థాపనా పరిస్థితులకు మాత్రమే అనుకూలంగా ఉంటుంది. సంస్థాపనా ప్రక్రియను ఖచ్చితంగా ఏకరీతిగా నొక్కడం సాధ్యం కానందున, వివిధ సంస్థాపనా సమస్యలు అనివార్యంగా జరుగుతాయి. ఇది ప్రధానంగా సంస్థాపన సమయంలో రేడియల్ విచలనాన్ని నివారించడం, ఇది చమురు ముద్ర యొక్క వైకల్యానికి కారణం కావచ్చు లేదా సంస్థాపన సమయంలో విరామాల వల్ల కలిగే ఆయిల్ సీల్ సంభోగం భాగానికి (బయటి వృత్తం) రబ్బరు వెలికితీత నష్టాన్ని కలిగిస్తుంది. అందువల్ల, ఈ సంస్థాపనా పద్ధతి సాధారణంగా సిఫారసు చేయబడదు. |
 |

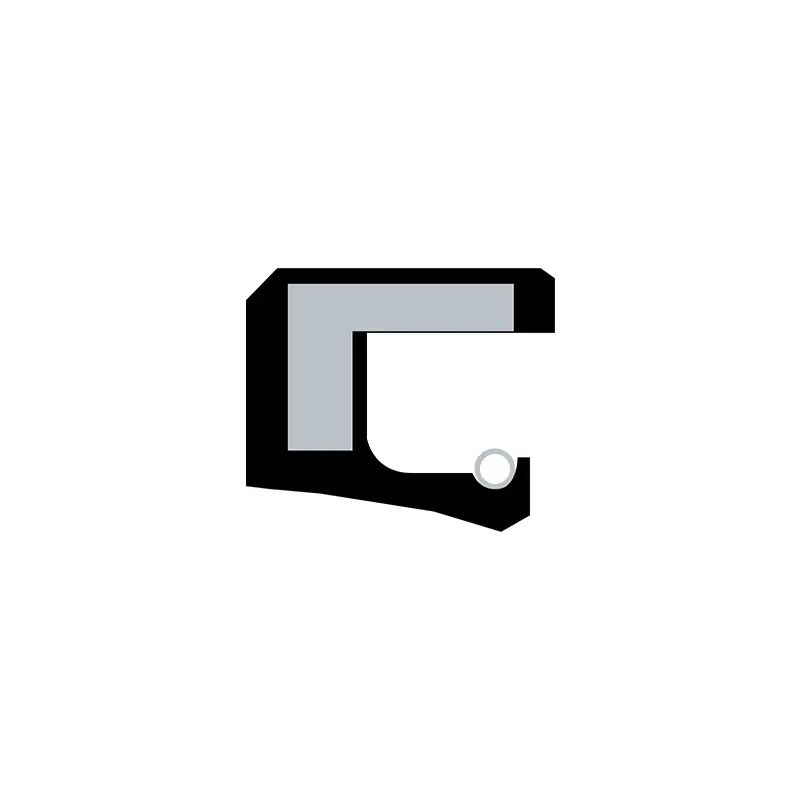

TC/SC/TB/SB ఆయిల్ సీల్స్:
| క్రాస్ సెక్షనల్ ఆకారం | మోడల్ | అప్లికేషన్ | ఒత్తిడి | ఉష్ణోగ్రత | వేగం | మధ్యస్థం | పదార్థం |
 |

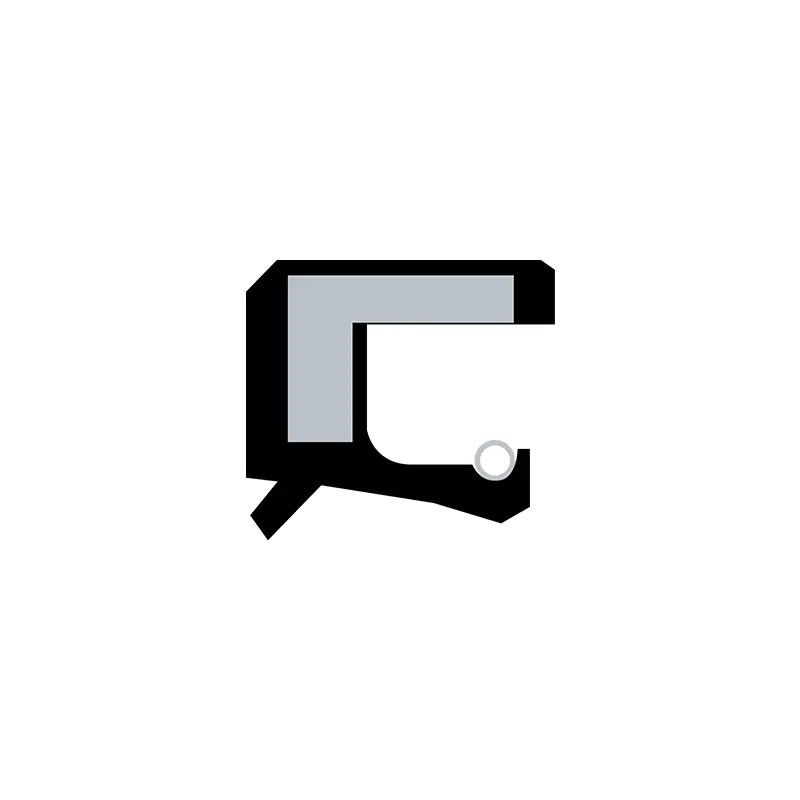

Tc | సీలింగ్, డస్ట్ప్రూఫ్ | 0.03mpa | -30 ~+160 | 20 మీ/సె | కందెన నూనె, గ్రీజు | NBR/FKM+కార్బన్ స్టీల్ |
 |
ఎస్సీ | సీలింగ్ | |||||
 |

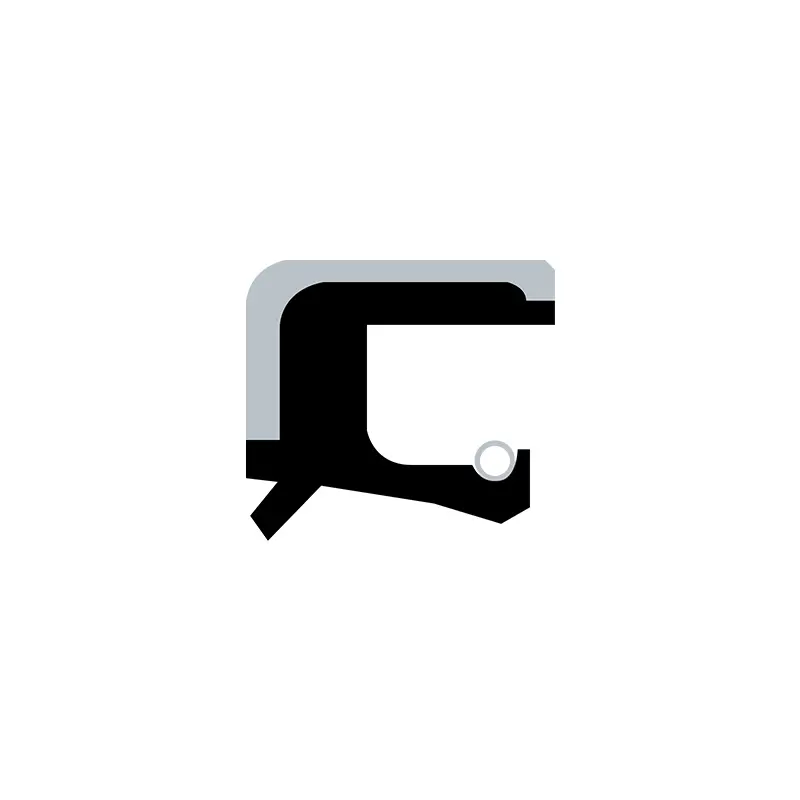

టిబి | సీలింగ్, డస్ట్ప్రూఫ్ | -30 ~+100 | 25 మీ/సె | నీరు, నూనె, గ్రీజు | NBR+కార్బన్ స్టీల్ | |
 |

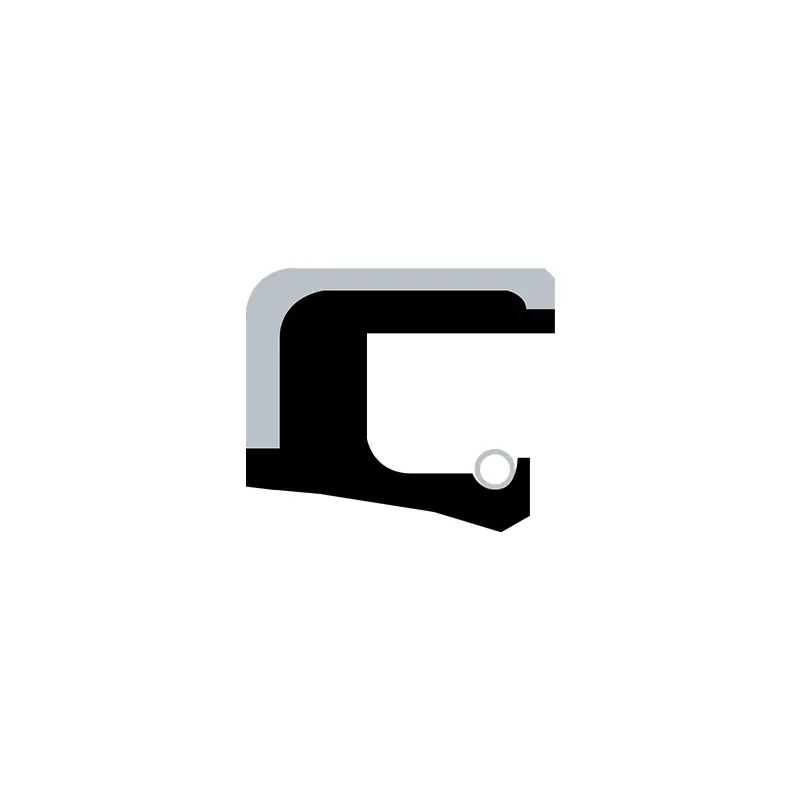

ఎస్బి | సీలింగ్ |
