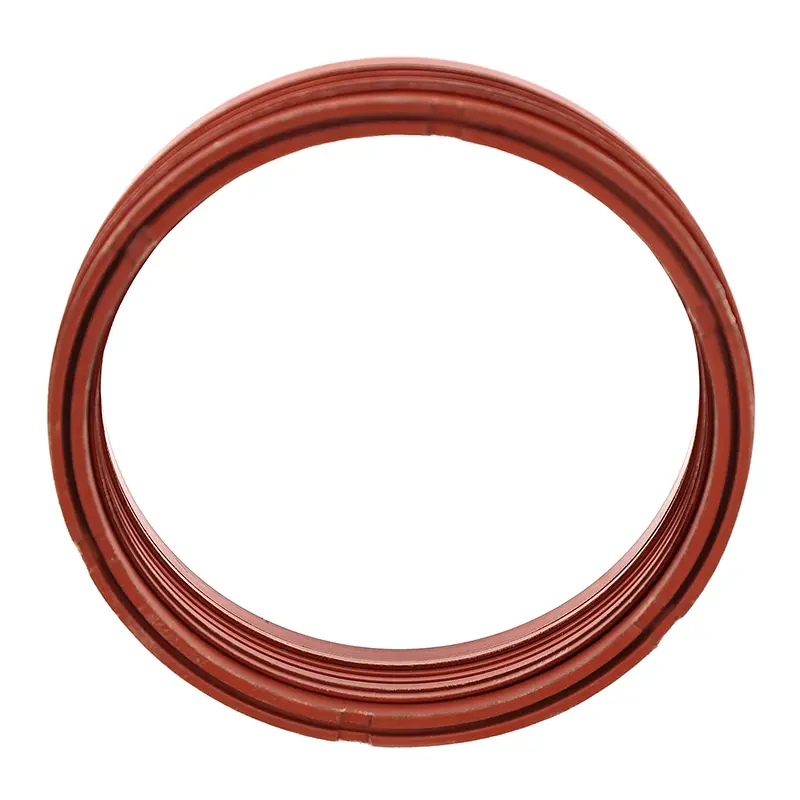

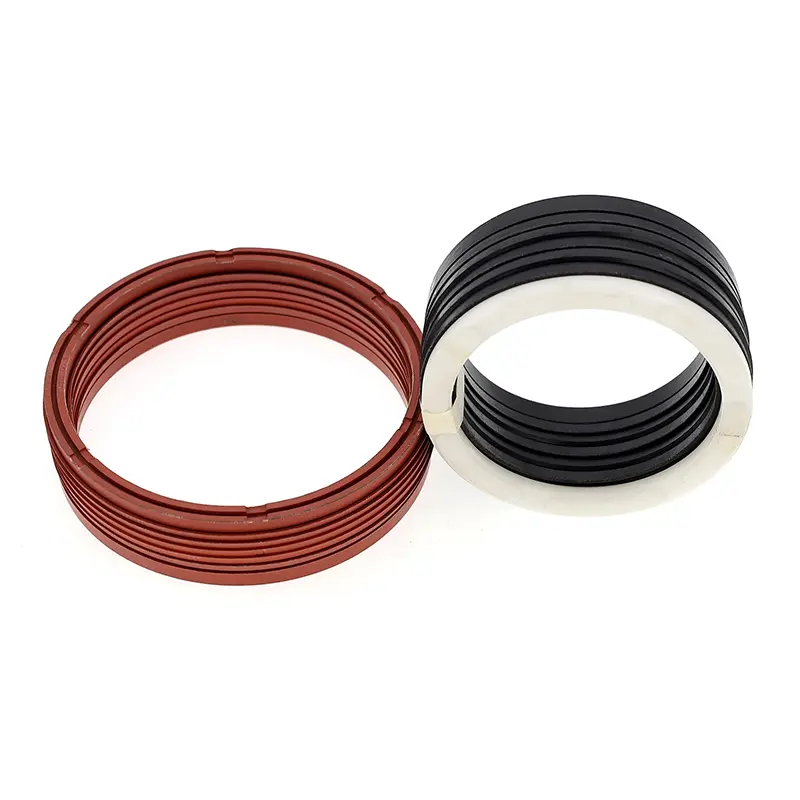

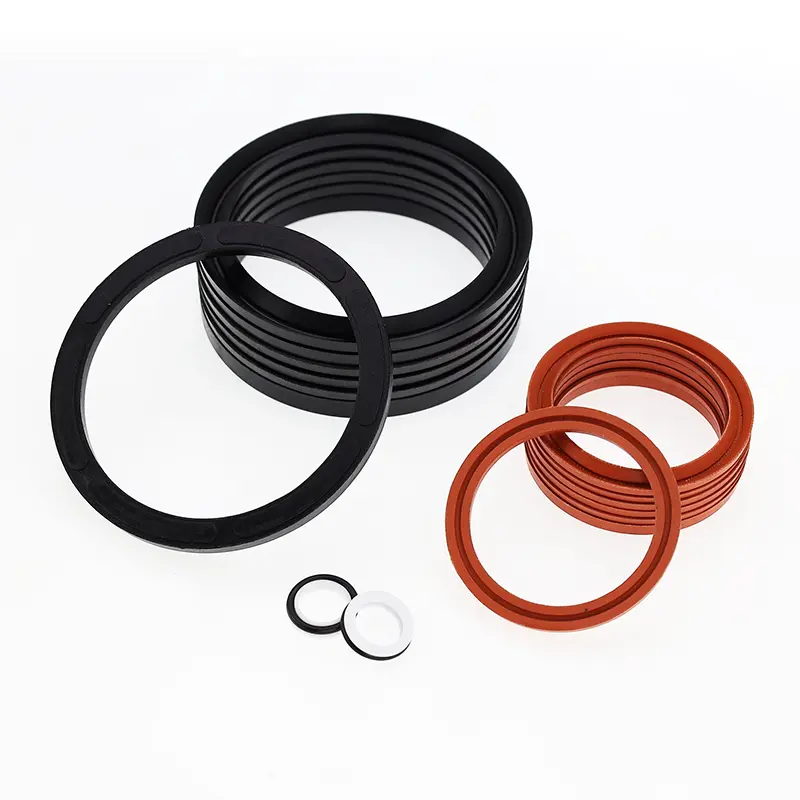

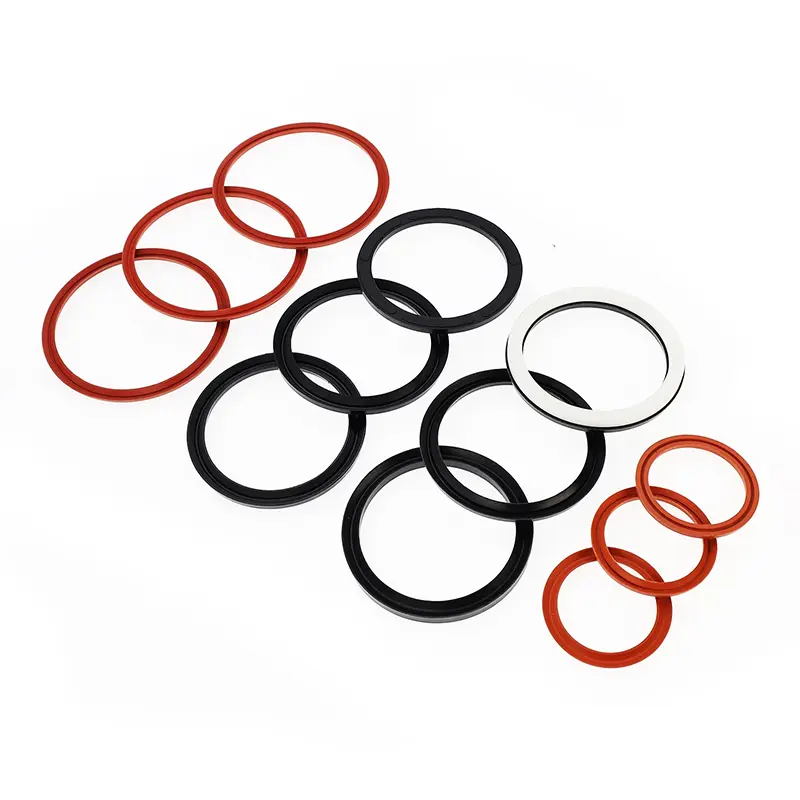

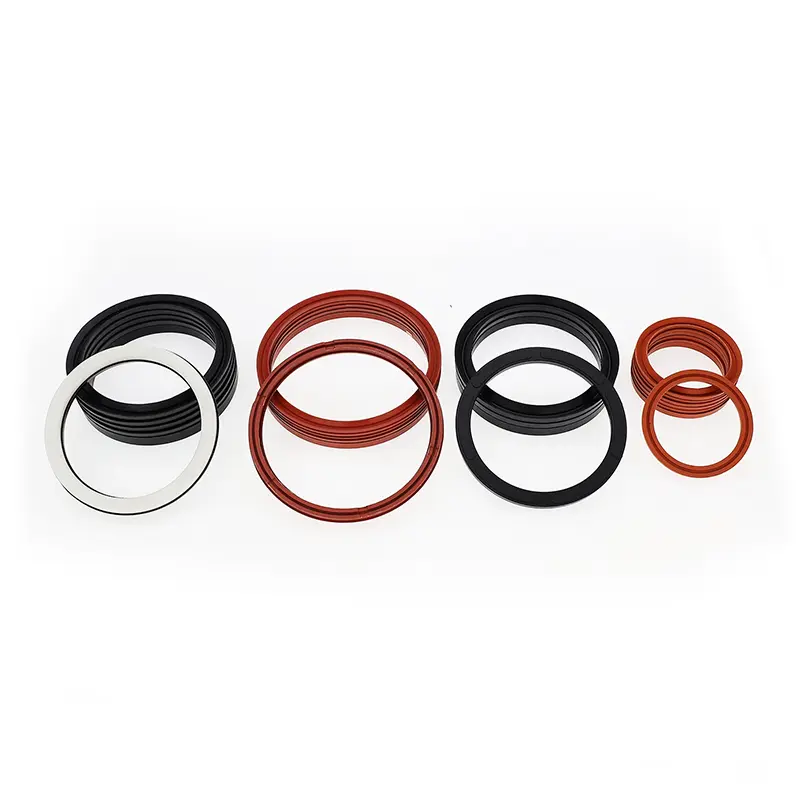

పిస్టన్ రాడ్‌ల కోసం V- ఆకారపు కలయిక సీల్‌లో ఒక సెట్ (కనీసం మూడు) V- ఆకారపు సీలింగ్ రింగ్‌లు, కంప్రెషన్ రింగ్ మరియు సపోర్ట్ రింగ్ ఉంటాయి. ఇది రెసిప్రొకేటింగ్ హైడ్రాలిక్ అప్లికేషన్‌లలో ఏకదిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. ఇన్‌స్టాలేషన్ సమయంలో సీలింగ్ మెటీరియల్‌కు అనుగుణమైన గ్రీజు తప్పనిసరిగా వర్తించాలి. ఇది ఒక ఏకశిలా (మూసివేయబడిన) గాడిలో ఇన్స్టాల్ చేయబడదు.
ఫీచర్లు:
1. విస్తృత శ్రేణి పదార్థాలు అందుబాటులో ఉన్నాయి, వివిధ అనువర్తనాలకు అనుగుణంగా సరైన సర్దుబాటును అనుమతిస్తుంది.
2. కఠినమైన ఆపరేటింగ్ పరిస్థితులలో ఉపయోగించడానికి అనుకూలం, వాస్తవంగా అన్ని మీడియా మరియు డిమాండ్ పరిస్థితులకు అనుగుణంగా ఉంటుంది.
3. సుదీర్ఘ సేవా జీవితం, చమురు రహిత లూబ్రికేషన్ సీల్స్ (తగిన మెటీరియల్ ఎంపికతో) అనుకూలంగా ఉంటుంది.
4. రబ్బరు పట్టీని సర్దుబాటు చేయడం ద్వారా సర్దుబాటు చేయగల సీలింగ్ పనితీరు మరియు ఘర్షణను సాధించవచ్చు మరియు V- ఆకారపు సీలింగ్ రింగులను జోడించడం లేదా తీసివేయడం ద్వారా అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయవచ్చు.
5. పేలవమైన సీలింగ్ ఉపరితల నాణ్యతతో కూడా ప్రభావవంతంగా ఉంటుంది.
వర్తించే ఆపరేటింగ్ షరతులు (అత్యంత విలువలు ఏకకాలంలో కనిపించకూడదు)
|
ఒత్తిడి Mpa |
ఉష్ణోగ్రత ℃ |
వేగం m/s |
మధ్యస్థం |
|||
|
≤60 |
-35~+100 (నైట్రైల్ రబ్బరు లేదా నైట్రైల్ క్లాత్ రబ్బరు) |
-20~+200 (ఫ్లోరోరబ్బర్ లేదా ఫ్లోరోరబ్బర్ క్లాత్) |
-200~+260 (PTFE) |
≤0.5 (రబ్బరు లేదా గుడ్డ రీన్‌ఫోర్స్డ్ రబ్బరు) |
≤15 (PTFE) |
దాదాపు అన్ని మీడియా (మెటీరియల్ కలయిక యొక్క సహేతుకమైన ఎంపిక) |
మెటీరియల్స్
1. ప్రెజర్ రింగ్ మెటీరియల్స్: PTFE, నైట్రిల్-బ్యూటాడిన్ రబ్బర్ (NBR) ఫ్యాబ్రిక్, ఫ్లోరోరబ్బర్-బ్యూటాడిన్ రబ్బర్ ఫ్యాబ్రిక్, నైలాన్, పాలియోక్సిమీథైలీన్
2. V-రింగ్ మెటీరియల్స్: PTFE, నైట్రిల్-బ్యూటాడిన్ రబ్బర్ (NBR) ఫ్యాబ్రిక్, ఫ్లోరోరబ్బర్, ఫ్లోరోరబ్బర్-బ్యూటాడీన్ రబ్బర్ ఫ్యాబ్రిక్, పాలియురేతేన్
3. సపోర్ట్ రింగ్ మెటీరియల్స్: నైట్రిల్-బ్యూటాడిన్ రబ్బర్ ఫ్యాబ్రిక్, ఫ్లోరోరబ్బర్-బ్యూటాడిన్ రబ్బర్ ఫ్యాబ్రిక్, నైలాన్, పాలియోక్సిమీథైలీన్, PTFE
ఆర్డర్ ఉదాహరణ
|
మోడల్ |
మెటీరియల్ |
వర్తించే పరిధి |
సీలింగ్ |
|
RC15-A |
V-రింగ్: NBR క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE |
సాధారణ ఉష్ణోగ్రత, అధిక పీడనం |
బాగుంది |
|
RC15-B |
V-రింగ్: FKM క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE |
అధిక ఉష్ణోగ్రత, అధిక పీడనం |
బాగుంది |
|
RC15-C |
V-రింగ్: NBR, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE |
సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్పపీడనం |
అద్భుతమైన |
|
RC15-D |
V-రింగ్: FKM, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE |
అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్పపీడనం |
అద్భుతమైన |
|
RC15-E |
V-రింగ్: NBR+NBR క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE |
సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం |
చాలా బాగుంది |
|
RC15-F |
V-రింగ్: FKM+FKM క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE |
అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం |
చాలా బాగుంది |
|
RC15-G |
V-రింగ్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: PTFE1/PTFE2/PTFE3/PTFE4 |
అధిక ఉష్ణోగ్రత మరియు అధిక పీడన తినివేయు మీడియా |
సాధారణ |
|
RC15-H |
V-రింగ్: PU, ఒత్తిడి రింగ్, మద్దతు రింగ్: PU/PA/POM/PTFE |
సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం |
చాలా బాగుంది |

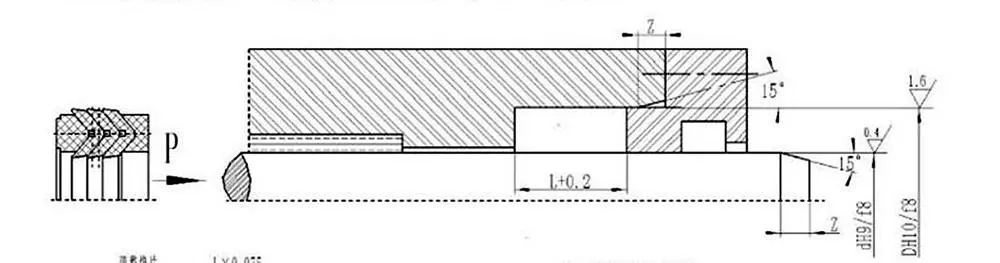

ఇన్‌స్టాలేషన్ చాంఫర్ నిబంధనలు
|
రాడ్ వ్యాసం డి |
చాంఫెర్ పొడవు Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
＞500 |
12.5 |
సరైన సీలింగ్ మరియు రాపిడిని సాధించడానికి రబ్బరు పట్టీని సర్దుబాటు చేయడం ద్వారా V- ఆకారపు సీల్స్ అక్షసంబంధ పరిమాణంలో సర్దుబాటు చేయబడతాయి. దీర్ఘ-కాల ఆపరేషన్ తర్వాత ప్రారంభ దుస్తులు అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయడం ద్వారా పొడిగించబడతాయి. సర్దుబాటు చేయగల సీల్ కేవిటీ అక్షసంబంధ పరిమాణం కోసం సిఫార్సు చేయబడిన డిజైన్ 1.025L, సర్దుబాటు పరిధి 7.5%L.
