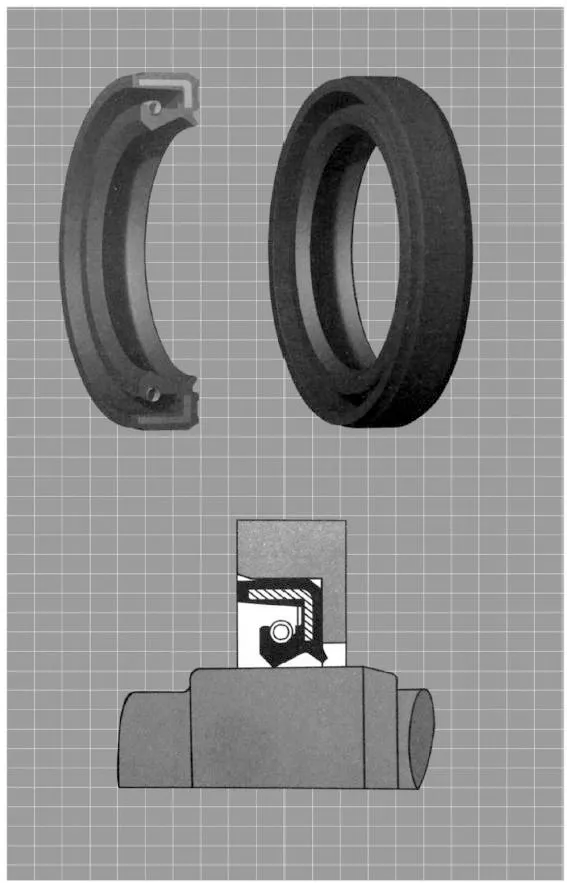

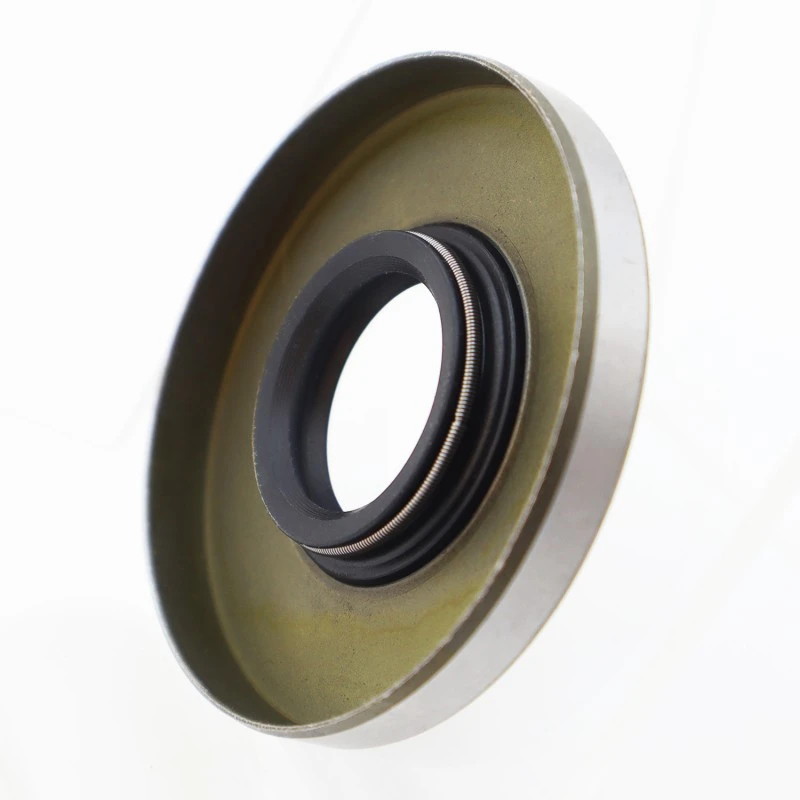

ఒక అస్థిపంజరం చమురు ముద్ర మూడు భాగాలను కలిగి ఉంటుంది: ఒక సీలింగ్ బాడీ, ఒక ఉపబల అస్థిపంజరం మరియు స్వీయ-బిగించే హెలికల్ స్ప్రింగ్. సీలింగ్ బాడీ స్థానాన్ని బట్టి దిగువ, నడుము, కట్టింగ్ ఎడ్జ్ మరియు సీలింగ్ లిప్గా విభజించబడింది. సాధారణంగా, దాని స్వేచ్ఛా స్థితిలో, అస్థిపంజరం ఆయిల్ సీల్ యొక్క అంతర్గత వ్యాసం షాఫ్ట్ వ్యాసం కంటే చిన్నదిగా ఉంటుంది, ఇది నిర్దిష్ట "జోక్యం సరిపోతుందని" ప్రదర్శిస్తుంది.
అందువల్ల, సీల్ సీట్ మరియు షాఫ్ట్లో చమురు ముద్రను చొప్పించినప్పుడు, సీల్ కట్టింగ్ ఎడ్జ్ యొక్క స్థితిస్థాపకత మరియు స్వీయ-బిగించే హెలికల్ స్ప్రింగ్ యొక్క సంకోచ శక్తి షాఫ్ట్పై రేడియల్ బిగింపు శక్తిని ఉత్పత్తి చేస్తాయి, ఫలితంగా సరైన సీలింగ్ పనితీరు ఏర్పడుతుంది.
మెటీరియల్
NBR (నైట్రైల్ బుటాడిన్ రబ్బర్)
మధ్యస్థం
ఆధారిత హైడ్రాలిక్ ఆయిల్
ఆపరేటింగ్ ఉష్ణోగ్రత
-25°C నుండి +100°C
వేగం
-
ఆపరేటింగ్ ఒత్తిడి
0.3 MPa
మెటీరియల్ కాఠిన్యం
-
|

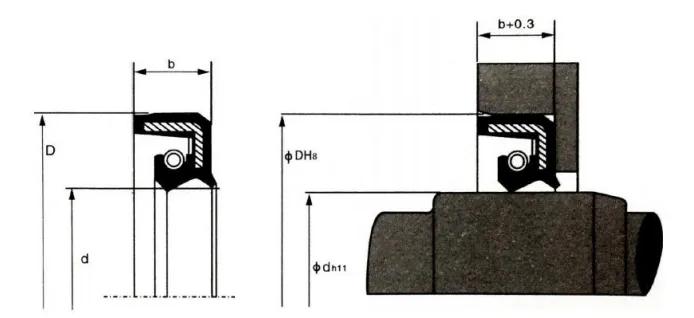

మోడల్ |
d |
D |
b |
ఆర్డర్ మోడల్ |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

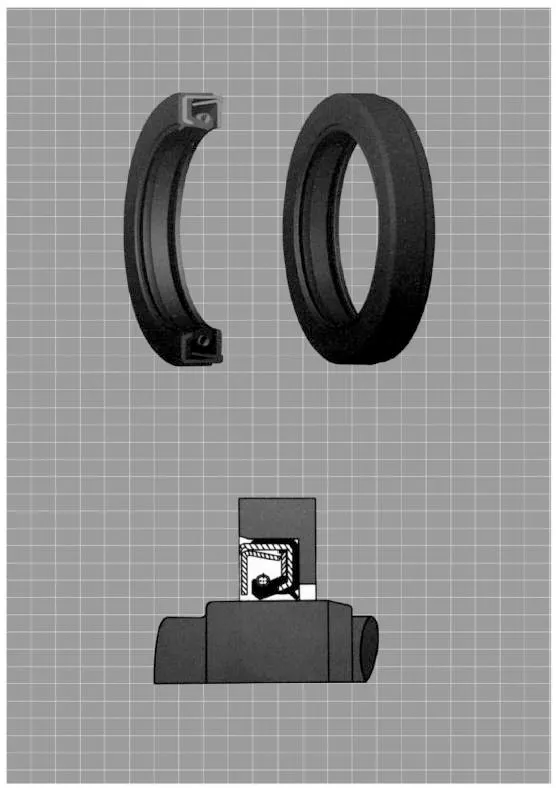

RCTCN డబుల్-లిప్ హై-ప్రెజర్ ఆయిల్ సీల్
అవలోకనం: మొత్తం ఒత్తిడి-నిరోధక అస్థిపంజరం డిజైన్ పెదవుల వైకల్యాన్ని తగ్గిస్తుంది, ఒత్తిడితో కూడిన అప్లికేషన్లలో తిరిగే షాఫ్ట్లను సీలింగ్ చేయడానికి ఇది అనుకూలంగా ఉంటుంది.
మెటీరియల్స్: NBR (నైట్రైల్ బుటాడిన్ రబ్బర్)
మీడియా: పెట్రోలియం ఆధారిత హైడ్రాలిక్ ఆయిల్
ఆపరేటింగ్ ఉష్ణోగ్రత (°C): -25 నుండి +100 వరకు
వేగం: -
ఆపరేటింగ్ ప్రెజర్: 1 MPa
మెటీరియల్ కాఠిన్యం: -
రుయిచెన్ను ఎందుకు ఎంచుకోవాలి?
సమగ్ర పరీక్షా వ్యవస్థ: మేము సమగ్రమైన పదార్థాలు మరియు ఉత్పత్తి పరీక్షా ప్రయోగశాలను కలిగి ఉన్నాము, వీటితో సహా:
● మెటీరియల్ మెకానికల్ ప్రాపర్టీ టెస్టింగ్ (టెన్సైల్ టెస్టింగ్ మెషిన్, మొదలైనవి).
● హైడ్రాలిక్ సీల్ పనితీరు, జీవితకాలం మరియు రోటరీ సీల్స్ కోసం ప్రత్యేక టెస్టింగ్ బెంచ్.
● 200 MPa కంటే ఎక్కువ ఒత్తిడిలో ప్రారంభ నిరోధకత, పనితీరు మరియు మన్నిక పరీక్షలను నిర్వహించగల అధిక-పీడన ముద్రల కోసం ప్రత్యేక పరీక్ష సామర్థ్యాలు.
అధీకృత అర్హతలు మరియు గౌరవాలు: మేము జాతీయ హై-టెక్ సంస్థ మరియు ప్రాంతీయ స్థాయి "ప్రత్యేక, శుద్ధి మరియు వినూత్న" సంస్థ, 40 కంటే ఎక్కువ జాతీయ పేటెంట్లను కలిగి ఉన్నాము (బహుళ ఆవిష్కరణ పేటెంట్లతో సహా).
పరిశ్రమ సహకారం: మేము చైనా హైడ్రాలిక్ మరియు న్యూమాటిక్ సీల్స్ ఇండస్ట్రీ అసోసియేషన్లో సభ్యులుగా ఉన్నాము మరియు పరిశ్రమలో బిడ్డింగ్ యూనిట్గా పనిచేస్తున్న జాతీయ ప్రమాణాల ముసాయిదాలో పాల్గొంటాము.
