సంస్థాపన నిర్మాణం మరియు అవసరాలు
1. షాఫ్ట్ మెటీరియల్: సాధారణంగా ఉపయోగించే కార్బన్ స్టీల్ మరియు స్టెయిన్లెస్ స్టీల్. అధిక వేగం కోసం, క్రోమ్ ప్లేటింగ్ ఉపరితలంపై వర్తించబడుతుంది, HRC40-45.

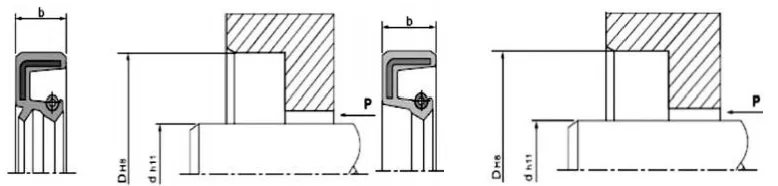

2. రొటేటింగ్ షాఫ్ట్ మరియు గ్రూవ్స్ డిజైన్: షాఫ్ట్ ఉపరితలం మృదువైన మరియు బుర్-ఫ్రీగా ఉండాలి. స్పైరల్ మ్యాచింగ్ మార్కులు పంపింగ్ ప్రభావాన్ని సృష్టించగలవు, ఇది లీకేజీకి దారితీస్తుంది. ఆయిల్ సీల్ మౌంటు ప్రాంతం Ra0.1-0.5µm ఉపరితల కరుకుదనంతో గ్రౌండ్ చేయబడాలని సిఫార్సు చేయబడింది, పెరుగుతున్న వేగంతో సున్నితంగా మారుతుంది. ఇన్స్టాలేషన్ మరియు వేరుచేయడం సౌలభ్యం కోసం, షాఫ్ట్ మరియు గ్రూవ్లు తప్పనిసరిగా చాంఫర్లు లేదా గుండ్రని అంచులతో రూపొందించబడాలి బొమ్మలు 1 మరియు 2 చూడండి.
|
సీలింగ్ ఎత్తు b |
b1(0.85xb) మి.మీ |
b2(b+0.3) మి.మీ |
r గరిష్టంగా |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
మూర్తి 1. గాడి చాంఫర్ డిజైన్
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

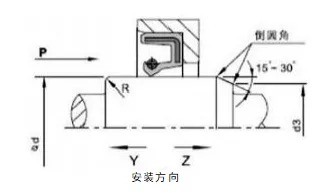

ఫిగర్ 2 తిరిగే షాఫ్ట్ యొక్క చాంఫర్ డిజైన్
రోటరీ షాఫ్ట్ లిప్ సీల్స్ పనితీరును ప్రభావితం చేసే కారకాలు

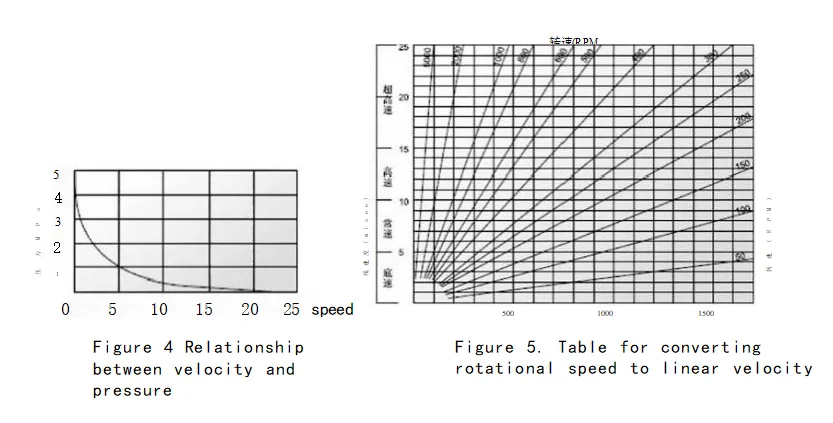

సీలింగ్ ప్రభావాన్ని ప్రభావితం చేసే డజన్ల కొద్దీ కారకాలు ఉన్నాయి. చమురు ముద్రతో పాటు, దాని పదార్థం మరియు నిర్మాణం వంటి ఇతర అంశాలు, మాధ్యమం, ఉష్ణోగ్రత, పీడనం, సరళత, వేగం మరియు ఉపరితల కరుకుదనం వంటి ఇతర అంశాలు కూడా నేరుగా సీలింగ్ ప్రభావాన్ని ప్రభావితం చేస్తాయి మరియు ఈ కారకాలు తరచుగా ఒకదానితో ఒకటి సంకర్షణ చెందుతాయి. కింది చార్ట్లు వినియోగదారు సూచన కోసం మాత్రమే.

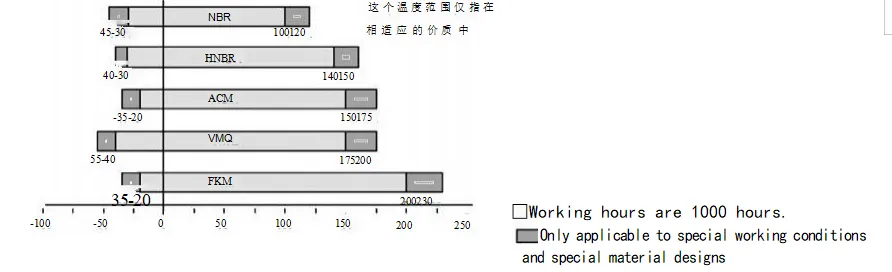

మూర్తి 3. చమురు ముద్రపై ఉష్ణోగ్రత ప్రభావం
ఇన్స్టాలేషన్: ఆయిల్ సీల్స్ సరైన పనితీరు కోసం జాగ్రత్తగా ఇన్స్టాలేషన్ అవసరం.
|
సంస్థాపన రేఖాచిత్రం (కుహరం సంస్థాపన) |
||
|
సరైన సంస్థాపనా పద్ధతి |
వర్తించే పని పరిస్థితులు |
తప్పు సంస్థాపన విధానం |
|
|
ఆయిల్ సీల్ ఎండ్ ఫేస్ మరియు కేవిటీ ఎండ్ ఫేస్ ఫ్లష్ అయినప్పుడు మాత్రమే ఈ పద్ధతి వర్తిస్తుంది. నొక్కడం పరికరాలు వేగంగా పని చేస్తున్నప్పుడు, చమురు ముద్రను సరిగ్గా ఉంచాలి; లేకపోతే, తప్పుగా అమర్చడం సంభవించవచ్చు. |
|
|
|
ఈ డిజైన్ ఆయిల్ సీల్ ఎండ్ ఫేస్ కేవిటీ ఎండ్ ఫేస్ కంటే తక్కువగా ఉండే పరిస్థితులకు అనుకూలంగా ఉంటుంది. వేగవంతమైన నొక్కడంతో కూడా, చమురు ముద్ర ఇప్పటికీ బాగా ఉంచబడుతుంది. అయినప్పటికీ, ఈ రకమైన ఫిక్చర్లో రేడియల్ పొజిషనింగ్ లేదు, కాబట్టి నొక్కే పరికరం యొక్క ఫ్లాట్ ప్లేట్ మరియు ప్రెజర్ షాఫ్ట్ యొక్క అక్షసంబంధ లంబంగా ఒక నిర్దిష్ట ఖచ్చితత్వాన్ని సాధించాలి. |
|
|
|
ఆయిల్ సీల్ ఎండ్ ఫేస్ కేవిటీ ఎండ్ ఫేస్ కంటే తక్కువగా ఉండే పరిస్థితులకు ఈ పద్ధతి అనుకూలంగా ఉంటుంది. పరికరాలను త్వరగా నొక్కినప్పుడు, చమురు ముద్ర సరిగ్గా ఉంచబడిందని నిర్ధారించడం చాలా ముఖ్యం; లేకపోతే, తప్పుగా అమర్చడం సంభవించవచ్చు. |
 |
|
|
ఈ పద్ధతి నిర్వహణ లేదా పీడన పరికరాలు అందుబాటులో లేని సాధారణ సంస్థాపన పరిస్థితులకు మాత్రమే అనుకూలంగా ఉంటుంది. సంస్థాపన సమయంలో ఖచ్చితంగా ఏకరీతి నొక్కడం సాధ్యం కానందున, వివిధ సంస్థాపన సమస్యలు అనివార్యం. ఇది ప్రాథమికంగా ఇన్స్టాలేషన్ సమయంలో రేడియల్ మిస్లైన్మెంట్ను నిరోధించడానికి రూపొందించబడింది, ఇది చమురు ముద్రను వైకల్యం చేయగలదు లేదా ఇన్స్టాలేషన్ సమయంలో పాజ్ల కారణంగా ఆయిల్ సీల్ మ్యాటింగ్ భాగం (బాహ్య వృత్తం) యొక్క రబ్బరుకు నష్టం జరగకుండా నిరోధించడానికి రూపొందించబడింది. అందువలన, ఈ సంస్థాపన పద్ధతి సాధారణంగా సిఫార్సు చేయబడదు. |
|

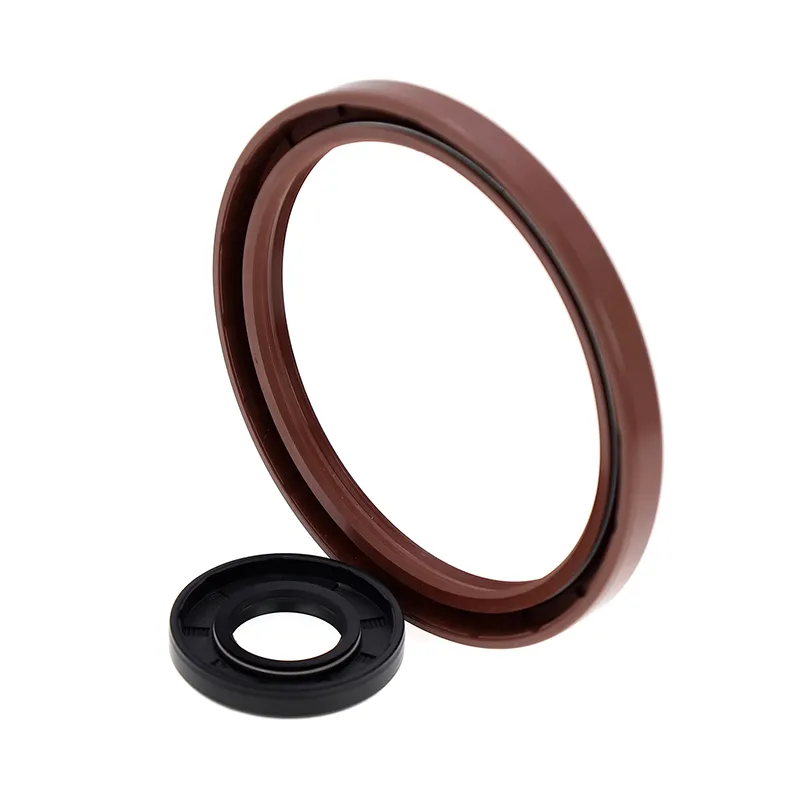

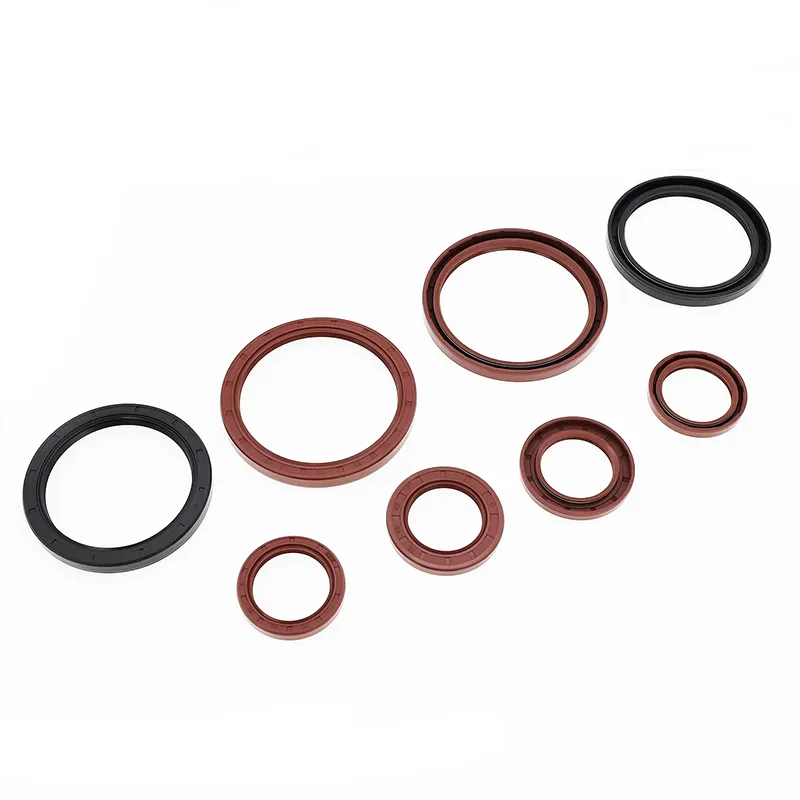

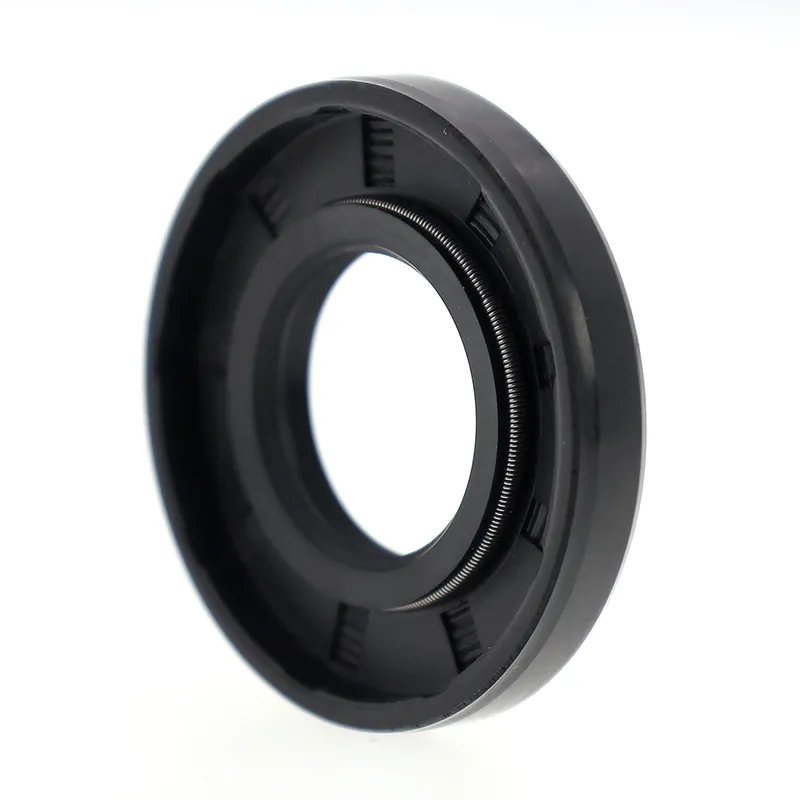

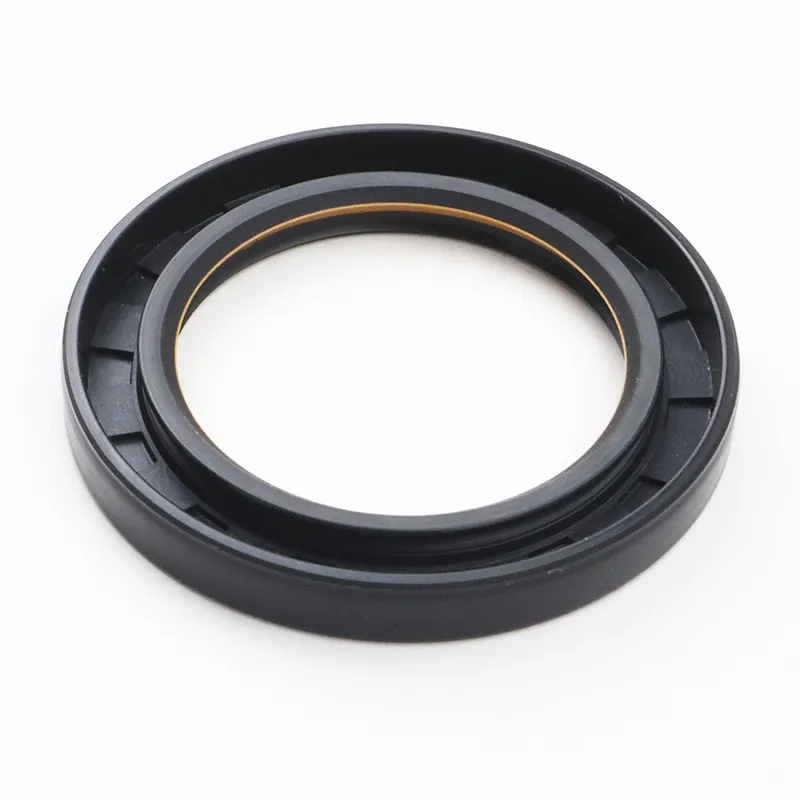

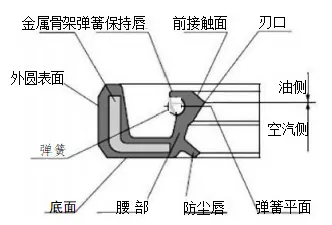

TC/SC/TB/SB ఆయిల్ సీల్స్
రెండూ మెటల్ ఫ్రేమ్, స్ప్రింగ్ మరియు రబ్బర్ బాడీని కలిగి ఉంటాయి. మెటల్ ఫ్రేమ్ మద్దతును అందిస్తుంది, మరియు వసంతకాలం సీలింగ్ పెదవికి రేడియల్ శక్తిని వర్తింపజేస్తుంది. TC మరియు TB మోడల్లు రెండూ డస్ట్ప్రూఫ్ ఆక్సిలరీ పెదవిని కలిగి ఉంటాయి, ఒక వైపు సీలింగ్ మీడియం మరియు మరొక వైపు దుమ్ము ఉండే అప్లికేషన్లకు అనుకూలం. TB/SB మోడల్లు లోహపు బయటి వృత్తాన్ని కలిగి ఉంటాయి, చమురు ముద్రను కుహరంలో మరింత సురక్షితంగా మరియు ఖచ్చితమైనదిగా చేస్తుంది. అయితే, బయటి వృత్తం యొక్క సీలింగ్ సామర్థ్యం తక్కువ-స్నిగ్ధత మరియు వాయు మాధ్యమాలకు పరిమితం చేయబడింది; అందువల్ల, సంస్థాపన మరియు ఉపయోగం సమయంలో బాహ్య వృత్తానికి సీలెంట్ను వర్తింపజేయాలని సిఫార్సు చేయబడింది.
|
క్రాస్ సెక్షనల్ ఆకారం |
మోడల్ |
అప్లికేషన్ |
ఒత్తిడి |
ఉష్ణోగ్రత |
వేగం |
మధ్యస్థం |
మెటీరియల్ |
|
|
TC |
సీలింగ్, డస్ట్ప్రూఫ్ |
0.03MPa |
-30~+160 |
20మీ/సె |
కందెన నూనె మరియు గ్రీజు |
NBR/FKM + కార్బన్ స్టీల్ |
|
|
ఎస్సీ |
సీలింగ్ |
|||||
|
|
TB |
సీలింగ్, డస్ట్ప్రూఫ్ |
-30~+100 |
25మీ/సె |
నీరు, కందెన నూనె, గ్రీజు |
NBR + కార్బన్ స్టీల్ |
|
|
|
SB |
సీలింగ్ |
ఆర్డర్ మోడల్ TC-d*D*b
|
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
స్పెసిఫికేషన్ |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
