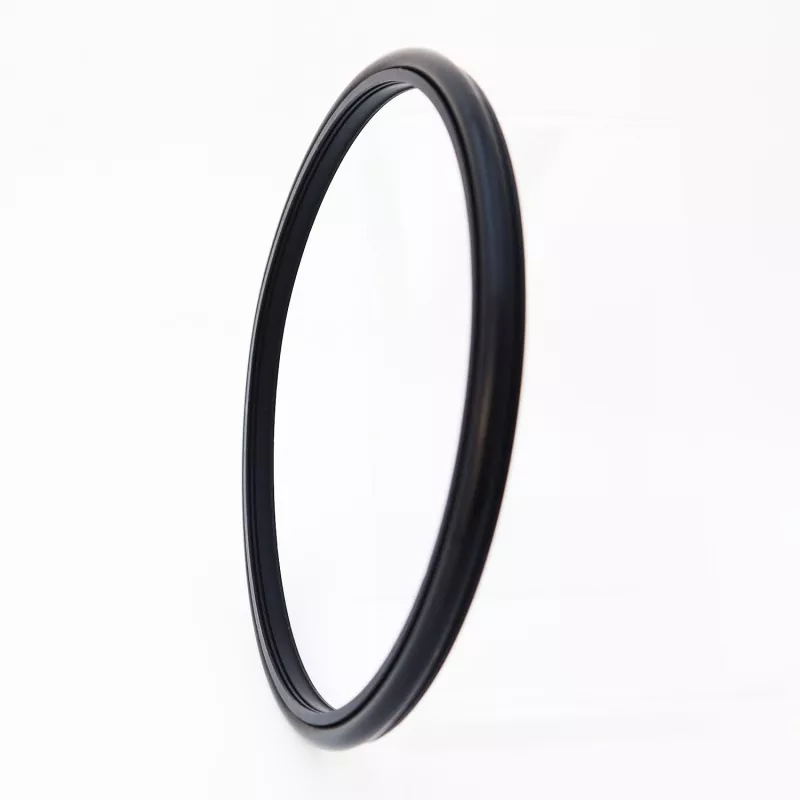

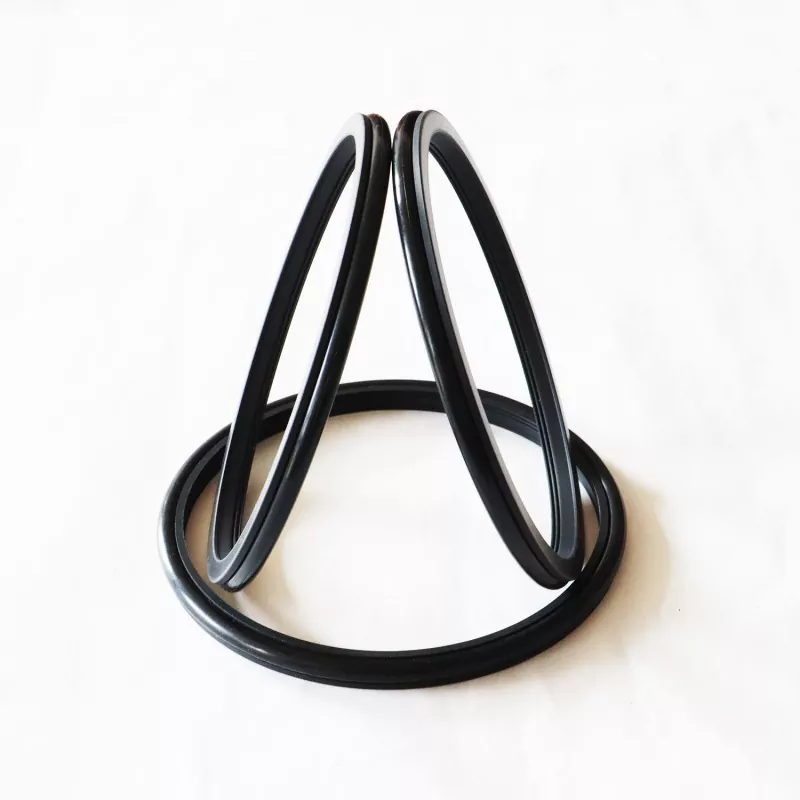

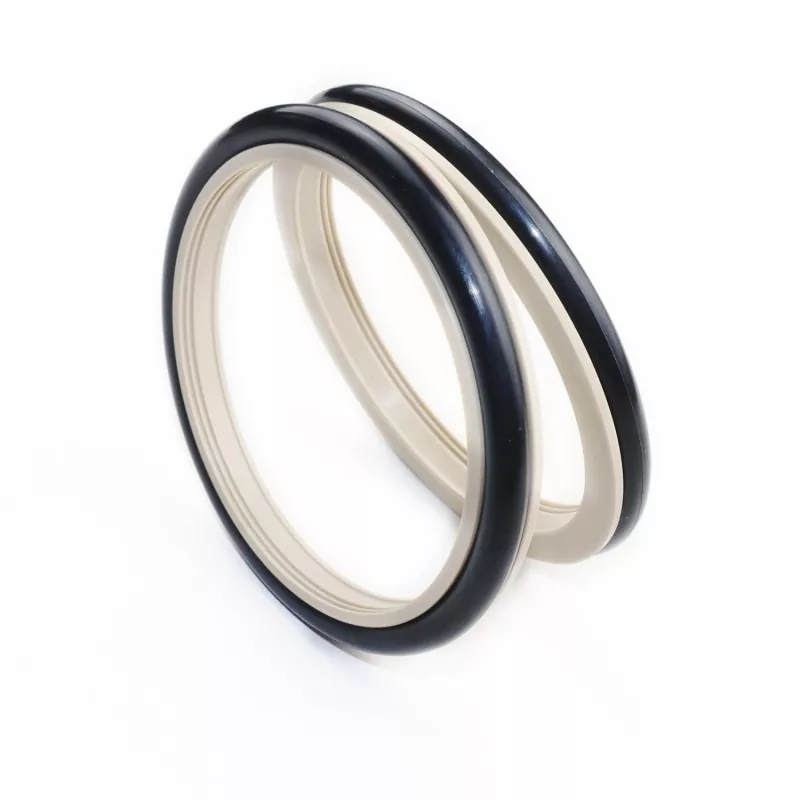

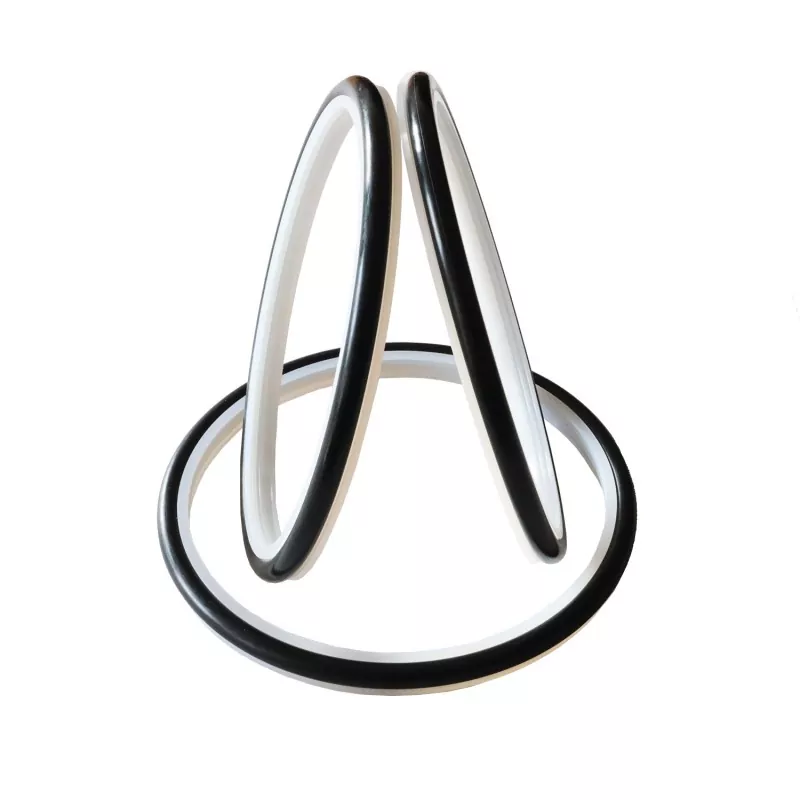

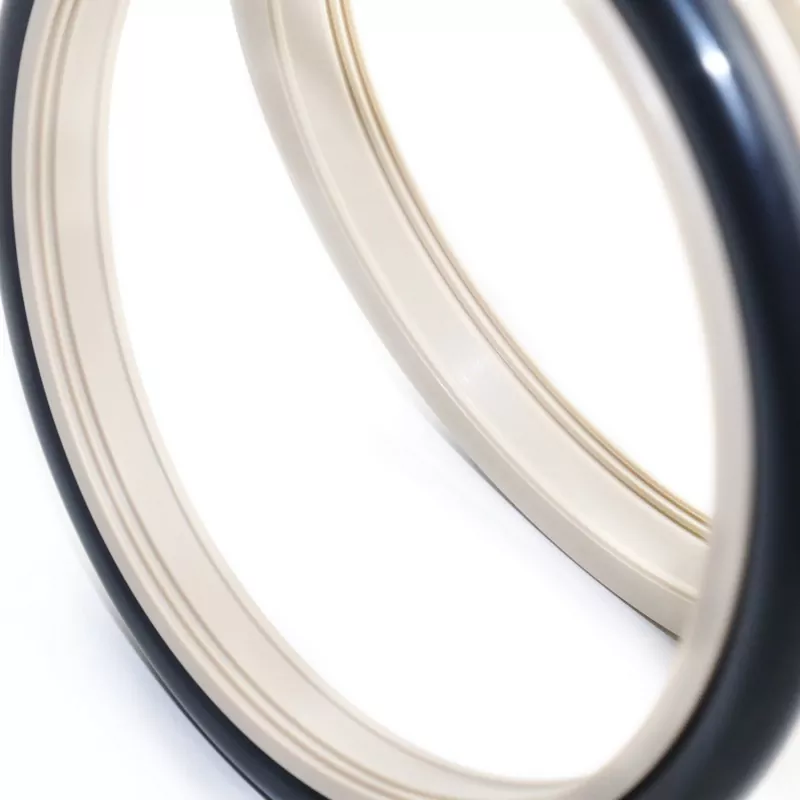

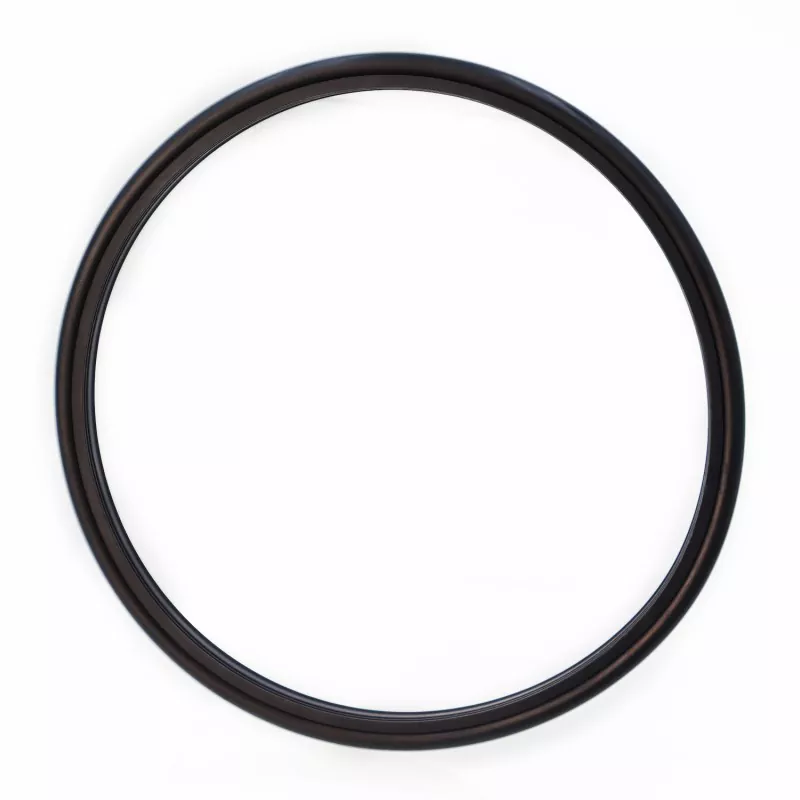

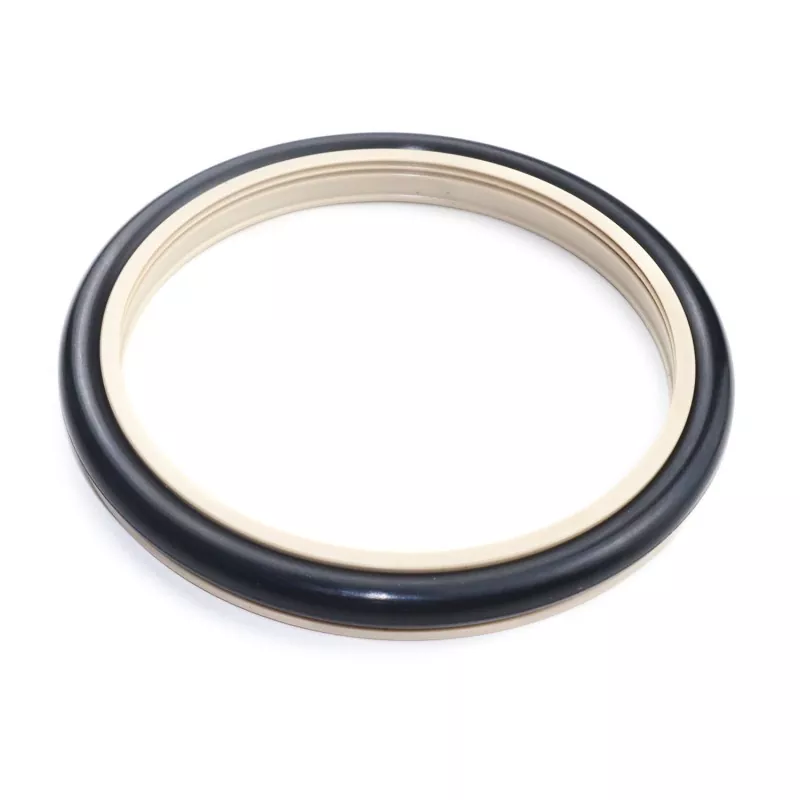

పిస్టన్ రాడ్‌ల (షాఫ్ట్‌లు) కోసం రీన్‌ఫోర్స్డ్ సెరేటెడ్ కాంపోజిట్ సీల్ (సిమెంట్ స్లర్రీ సీల్) అధిక-పనితీరు గల ఇంజినీరింగ్ ప్లాస్టిక్‌తో తయారు చేయబడిన ప్రత్యేకంగా రూపొందించబడిన సెరేటెడ్ సీలింగ్ రింగ్ మరియు రబ్బరు O-రింగ్‌ను కలిగి ఉంటుంది; ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మరియు రోటరీ అప్లికేషన్‌లలో ఏకదిశాత్మక సీలింగ్‌కు అనుకూలంగా ఉంటుంది. ఇది ప్రధానంగా ప్లంగర్ పంపులు, మట్టి పంపులు, స్క్రూ డ్రిల్లింగ్ సాధనాలు, డ్రిల్లింగ్ రిగ్‌లు, చమురు అన్వేషణ పరికరాలు, కాంక్రీట్ మిక్సింగ్ ప్లాంట్లు మరియు మరిన్నింటిలో ఉపయోగించబడుతుంది.
సుదీర్ఘ సేవా జీవితం, తక్కువ రాపిడి, అద్భుతమైన సీలింగ్ పనితీరు, కాంపాక్ట్ డిజైన్ మరియు ఇన్‌స్టాలేషన్ సౌలభ్యం, ఉపయోగం మరియు నిర్వహణ వంటి ముఖ్య లక్షణాలు. సీలింగ్ లిప్ ప్రొఫైల్ మరియు మందం యొక్క ఆప్టిమైజ్ చేయబడిన డిజైన్ సిమెంట్ స్లర్రీ వంటి కఠినమైన మీడియాకు గురైనప్పుడు కూడా ప్రభావవంతమైన సీలింగ్‌ను నిర్ధారిస్తుంది.
బురద-వంటి మీడియాతో ఉపయోగించినప్పుడు, రెండు (లేదా అంతకంటే ఎక్కువ) సీలింగ్ దశల మధ్య కందెన గ్రీజును ఇంజెక్ట్ చేయాలని సిఫార్సు చేయబడింది.
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మధ్యస్థం |
|
|
రెసిప్రొకేటింగ్ మోషన్ |
భ్రమణ చలనం |
|||
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
≤2 |
నీరు, మట్టి, ముడి చమురు, హైడ్రాలిక్ నూనె, ఎమల్షన్ |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
||||
1. అనుకూల O-రింగ్ పదార్థాలు: R01 నైట్రైల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్: స్టాండర్డ్ మెటీరియల్ PTFE4; అందుబాటులో ఉన్న ఇతర మెటీరియల్‌లలో PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 మొదలైనవి ఉన్నాయి.
ఆర్డర్ మోడల్: RC2061-80*91.7*7.6-PTFE4-R01 (మోడల్ - షాఫ్ట్ వ్యాసం * గ్రూవ్ వ్యాసం * గ్రూవ్ వెడల్పు - మెటీరియల్ కోడ్)
పేర్కొన్న పారామీటర్ పరిధిలో పరిమాణాలు అందుబాటులో ఉన్నాయి.
|

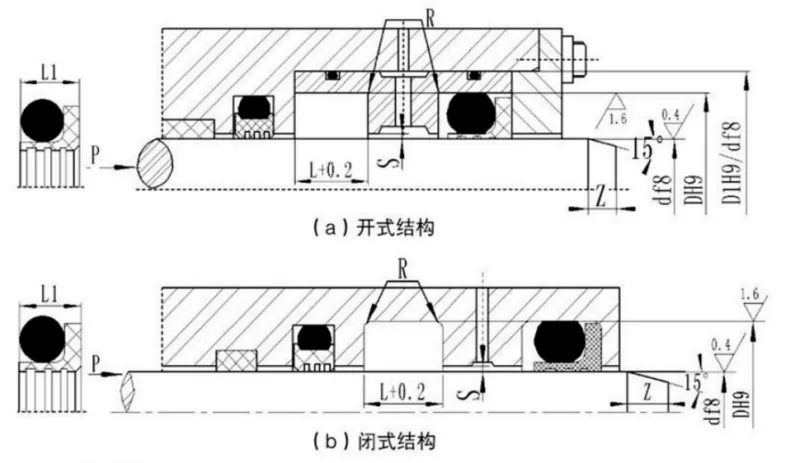

షాఫ్ట్ వ్యాసం పరిధి ప్రామాణిక రకం d f8 RC2061 |
షాఫ్ట్ వ్యాసం పరిధి హెవీ డ్యూటీ d f8 RC2061-Z |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు L+0.2 |
సీల్ వెడల్పు L1 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ క్రాస్-సెక్షన్ వ్యాసం |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
గమనిక: 1. షాఫ్ట్ వ్యాసాల కోసం ≤30 mm, ఒక ఓపెన్ గాడి డిజైన్ సిఫార్సు చేయబడింది.
2. రోటరీ సీలింగ్ అప్లికేషన్‌ల కోసం, తిరిగే షాఫ్ట్ ఉపరితల కాఠిన్యం HRC ≥58గా ఉండాలి.
3. 30 MPa కంటే ఎక్కువ ఒత్తిడికి, ఎక్స్‌ట్రాషన్ గ్యాప్ కోసం H8/f8 ఫిట్ సిఫార్సు చేయబడింది.
