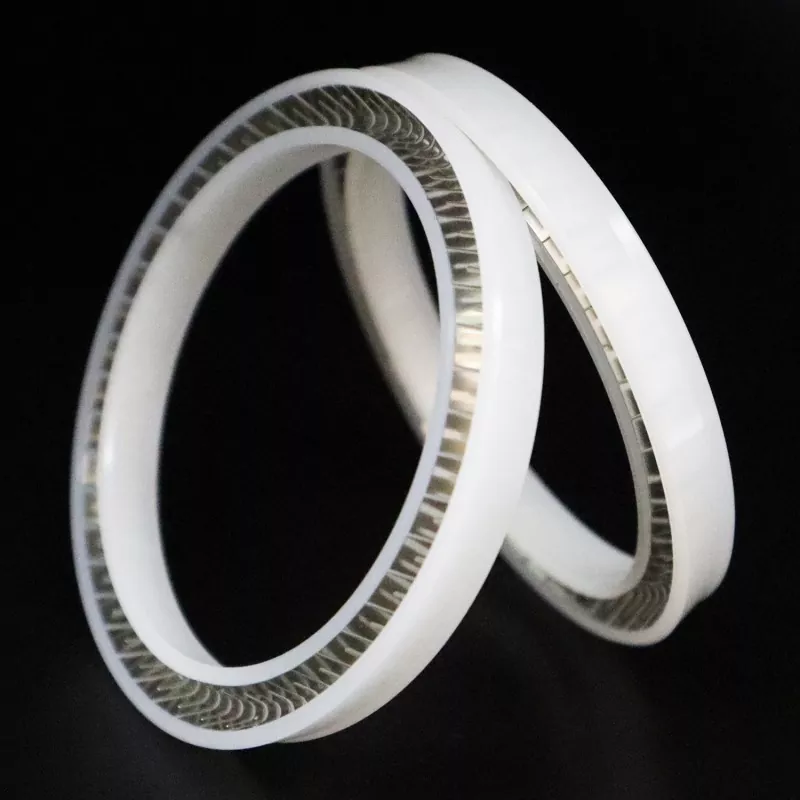

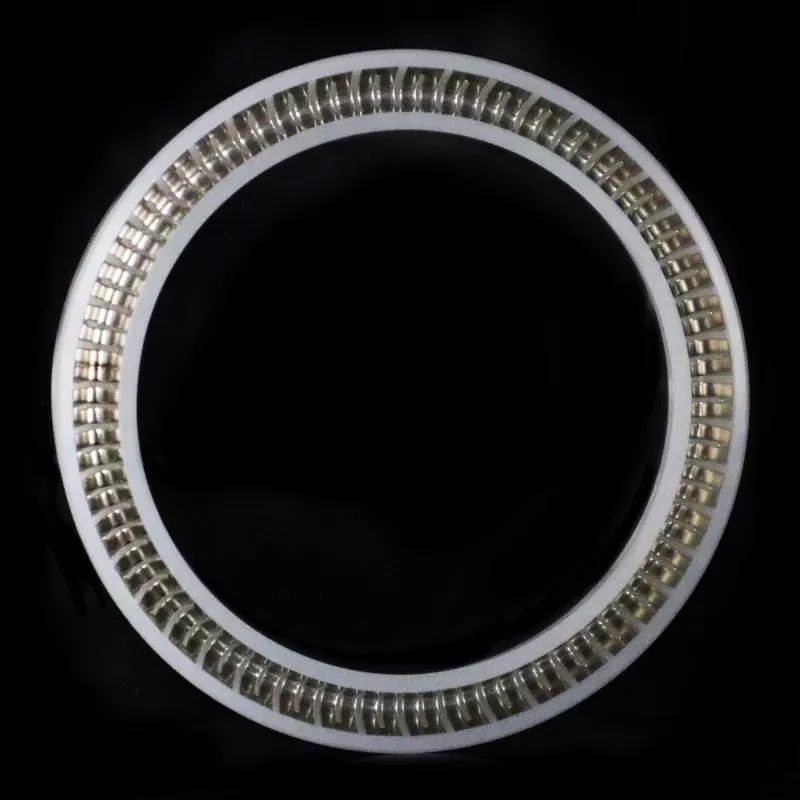

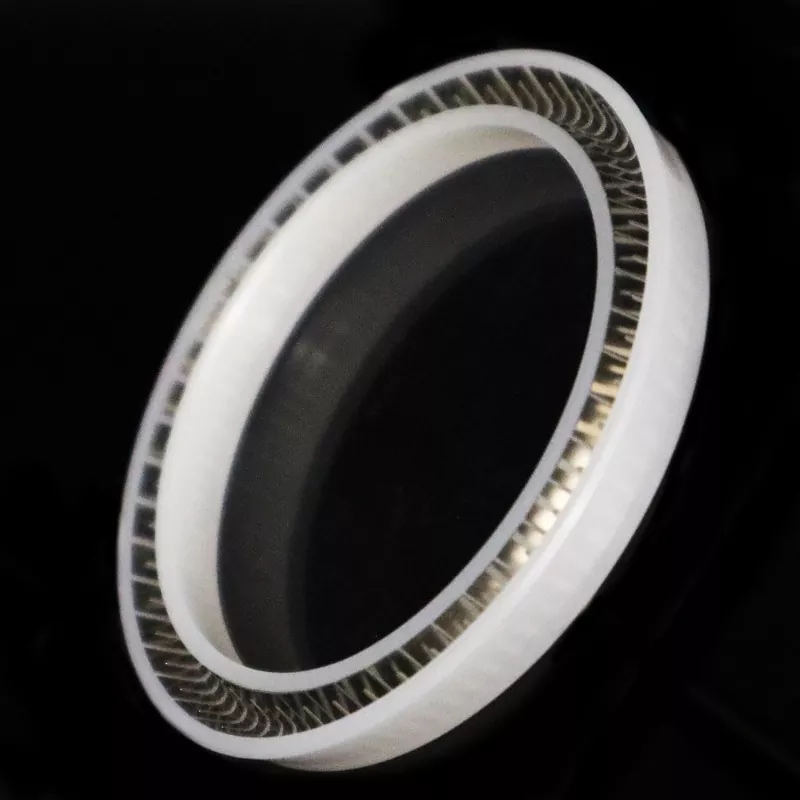

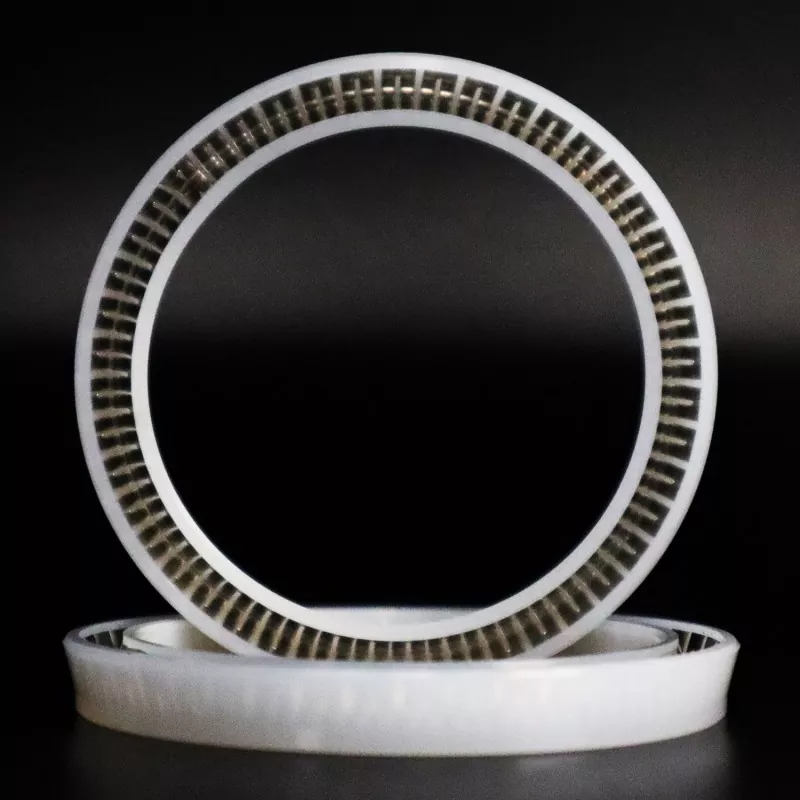

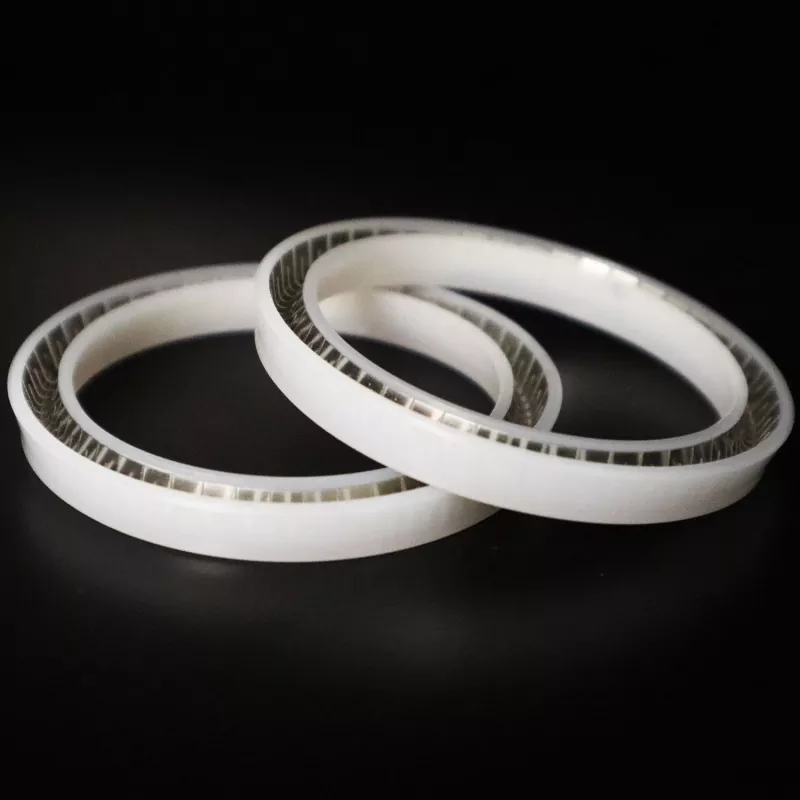

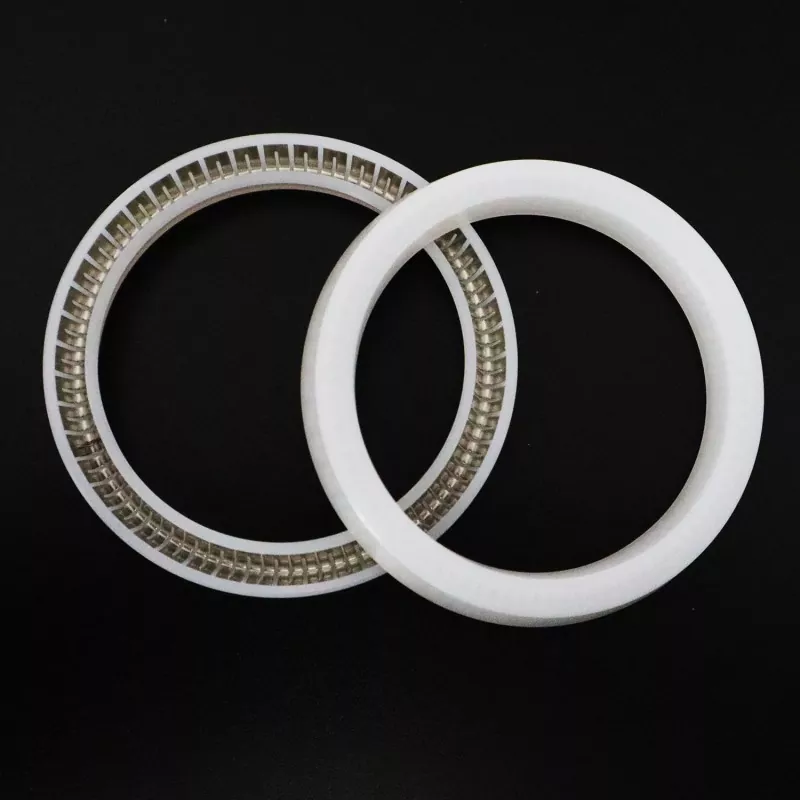

Ruichen FS-A సిమెట్రికల్ స్ప్రింగ్ ఎనర్జీజ్డ్ సీల్‌లో ఒక సుష్ట డిజైన్ ఉంటుంది, ఇది షాఫ్ట్‌లు మరియు బోర్లు రెండింటికీ పరస్పరం మార్చుకోవడానికి వీలు కల్పిస్తుంది. స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్ సిరీస్‌లో ఫౌండేషన్ మోడల్‌గా, FS-A చాలా ప్రామాణిక ఆపరేటింగ్ పరిస్థితుల కోసం ఖర్చుతో కూడుకున్న మరియు నమ్మదగిన సీలింగ్ పరిష్కారాన్ని అందిస్తుంది, ఇది స్టాటిక్ సీలింగ్, తక్కువ-స్పీడ్ రొటేషన్ మరియు రెసిప్రొకేటింగ్ మోషన్‌తో కూడిన వివిధ రకాల అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
వేగం (మీ/సె) |
ఉష్ణోగ్రత °C |
మీడియా |
|
|
<40: గాడి వెడల్పు L ఉపయోగించండి >40 MPa: గాడి వెడల్పు L1 ఉపయోగించండి |
<10 |
BO/DO -35~+250 |
ఇతర -200~+250 |
అన్ని ద్రవాలు, రసాయనాలు మరియు వాయువులు |
ఈ మోడల్ యొక్క ప్రధాన ప్రయోజనాలు దాని విస్తృత మీడియా అనుకూలత మరియు స్థిరమైన పనితీరులో ఉన్నాయి. స్ప్రింగ్-లోడెడ్ స్ట్రక్చర్‌తో కలిపి PTFE సీలింగ్ బాడీని కలిగి ఉంటుంది, ఇది వివిధ హైడ్రాలిక్ ద్రవాలు, కందెనలు మరియు తేలికపాటి రసాయన పరిష్కారాలతో సహా అత్యధిక రసాయన మాధ్యమాలను తట్టుకుంటుంది. ఉష్ణోగ్రత అనుకూలతకు సంబంధించి, FS-A మోడల్ -50°C నుండి 200°C పరిధిలో స్థిరమైన సీలింగ్ పనితీరును నిర్వహిస్తుంది.
Ruichen FS-A స్ప్రింగ్-ఎనర్జిజ్డ్ సీల్ ముఖ్యంగా సాధారణ పారిశ్రామిక పరికరాలు, ప్రామాణిక హైడ్రాలిక్ సిస్టమ్‌లు మరియు సంప్రదాయ ద్రవ నిర్వహణ యూనిట్‌లకు బాగా సరిపోతుంది. దీని తక్కువ-ఘర్షణ డిజైన్ మృదువైన ఆపరేషన్ మరియు కనిష్ట బ్రేక్అవుట్ ఘర్షణను నిర్ధారిస్తుంది, పరికరాలు ఆపరేషన్ సమయంలో "స్టిక్-స్లిప్" దృగ్విషయాన్ని సమర్థవంతంగా నివారిస్తుంది.
మొదటి సారి స్ప్రింగ్-ఎనర్జీజ్డ్ సీల్స్‌ను ఎంచుకునే కస్టమర్‌లకు లేదా ఖర్చులకు అత్యంత సున్నితంగా ఉండే వారికి, రూచెన్ FS-A ఒక ఆదర్శ ప్రవేశ-స్థాయి ఎంపిక.
పేర్కొన్న పరామితి పరిధిలోని అన్ని పరిమాణాలు అందుబాటులో ఉన్నాయి.
గమనిక: ఈ పట్టికలో అవసరమైన స్పెసిఫికేషన్ జాబితా చేయబడకపోతే, దయచేసి మమ్మల్ని సంప్రదించండి; మేము 1600mm వరకు వ్యాసం కలిగిన ఉత్పత్తులను సరఫరా చేయవచ్చు.
|

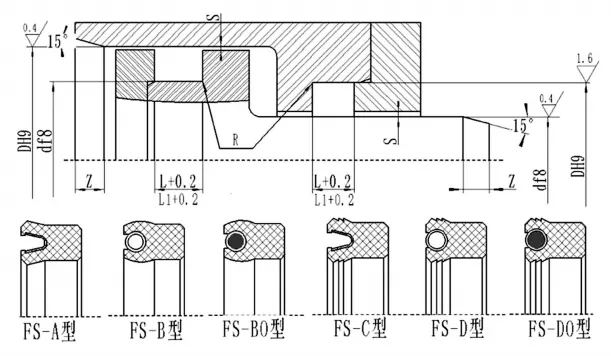

d |
D |
L+0.2 |
L1+0.2 (ఒత్తిడి > 40 MPa కోసం వర్తిస్తుంది) |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫర్ పొడవు Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
అప్లికేషన్ గమనిక: ప్రామాణిక పారిశ్రామిక పరిసరాలలో షాఫ్ట్‌లు మరియు బోర్ల ద్వి దిశాత్మక సీలింగ్‌కు అనుకూలం; కనిష్ట పీడన హెచ్చుతగ్గులు ఉన్న అనువర్తనాల కోసం సిఫార్సు చేయబడింది.
