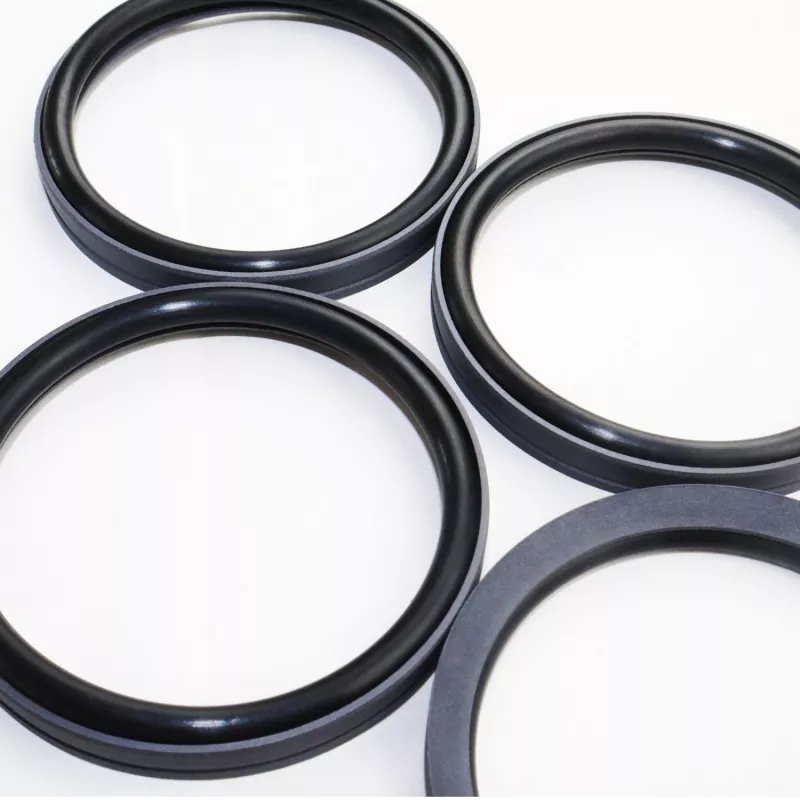

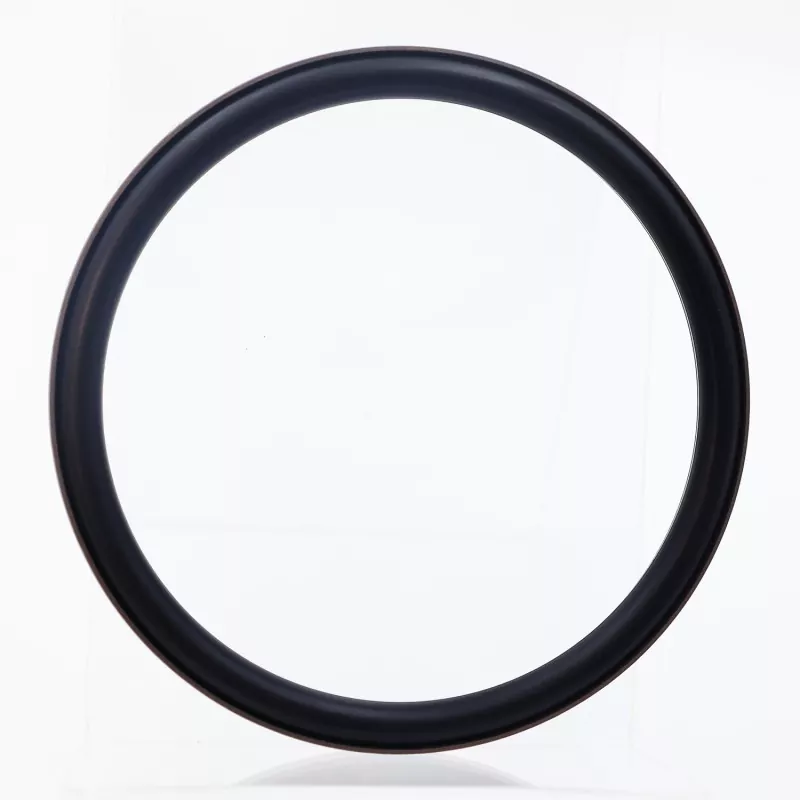

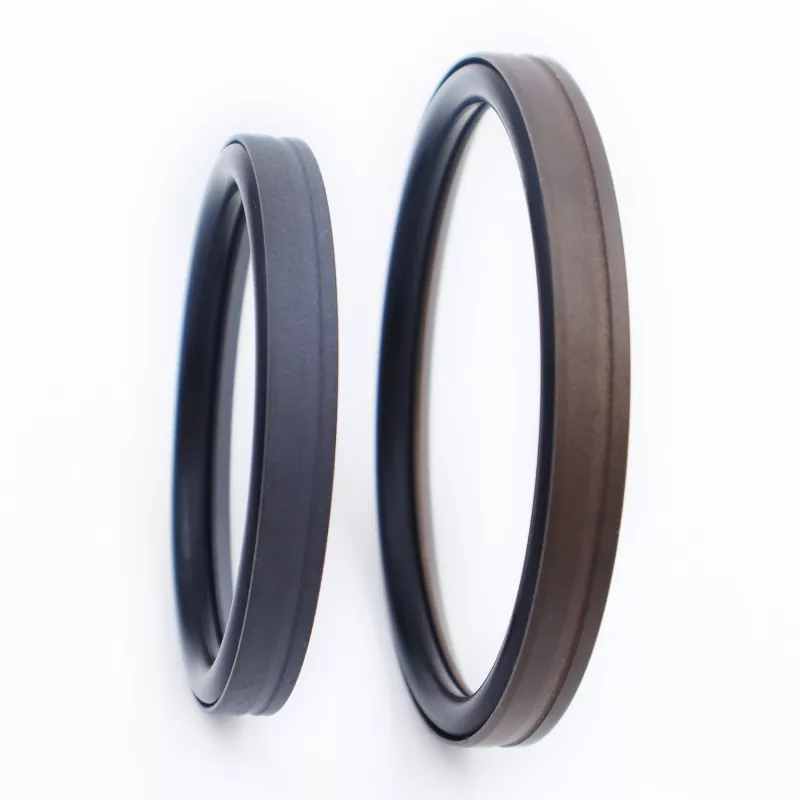

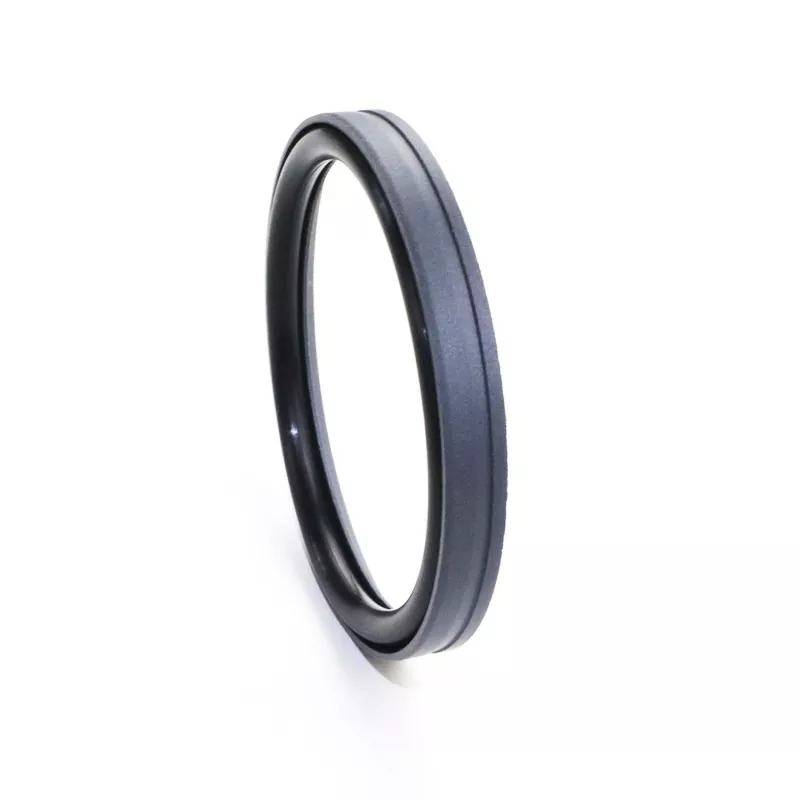

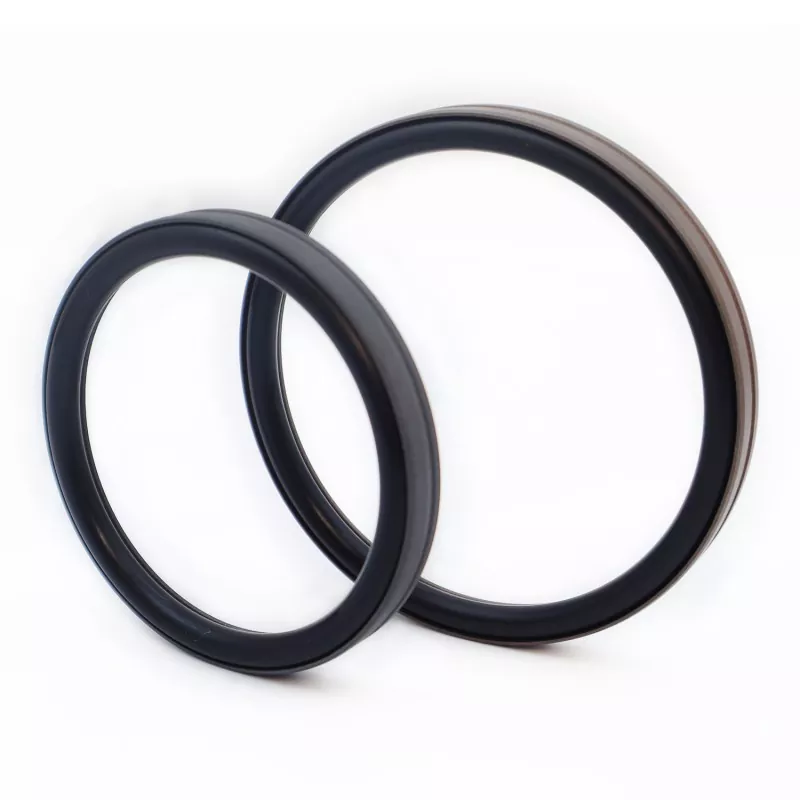

బోర్ ఫుట్ టైప్ కంబైన్డ్ సీల్‌లో PTFE (లేదా PTFE కాంపోజిట్) మరియు రబ్బరు O-రింగ్‌తో తయారు చేయబడిన ఫుట్-ఆకారపు సీలింగ్ రింగ్ ఉంటుంది; ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ అప్లికేషన్‌లలో సింగిల్-యాక్టింగ్ సీలింగ్ కోసం రూపొందించబడింది. ఇది సరిపోలే O-రింగ్ (GB1235 ప్రమాణానికి అనుగుణంగా) ఆధారంగా RC53 మరియు RC54 సిరీస్‌లుగా వర్గీకరించబడింది. సీలింగ్ రింగ్ యొక్క సన్నని పెదవి రూపకల్పనకు ధన్యవాదాలు, ఇది అద్భుతమైన ఫాలో-అప్ పరిహారం మరియు ఉన్నతమైన సీలింగ్ పనితీరును అందిస్తుంది. ఇది అధిక మరియు అల్ప పీడన పరిస్థితులలో బాగా పని చేస్తుంది, "స్టిక్-స్లిప్" (క్రాలింగ్) లేకుండా పనిచేస్తుంది, దీర్ఘ-కాల ఆయిల్-ఫ్రీ సీలింగ్కు మద్దతు ఇస్తుంది మరియు అధిక పీడన సిలిండర్ పిస్టన్‌ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.

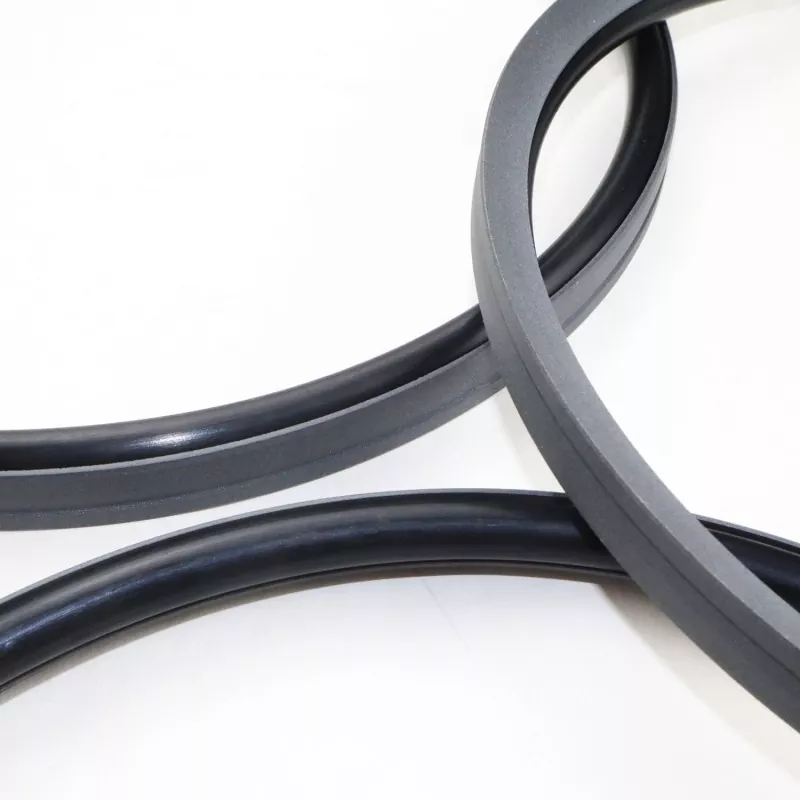

పాదాల ఆకారపు సీలింగ్ ఉపరితలంపై చీలిక ఆకారపు గాడి ఘర్షణను తగ్గించేటప్పుడు సీలింగ్ సమగ్రతను మరియు కాలుష్య నిరోధకతను పెంచుతుంది. నిర్మాణ రూపకల్పన కూడా ముద్ర యొక్క ఒత్తిడిని మోసే సామర్థ్యాన్ని మెరుగుపరుస్తుంది. సాధారణంగా, మూసివేసిన పొడవైన కమ్మీలలో సంస్థాపనకు ఇది తగినది కాదు.
1. హైడ్రాలిక్ మరియు వాయు అప్లికేషన్లు రెండింటికీ అనుకూలం;
2. అధిక మరియు అల్ప పీడన పరిస్థితుల్లో అద్భుతమైన సీలింగ్ పనితీరు;
3. తక్కువ రాపిడి, కనిష్ట విచ్ఛిన్న నిరోధకత, మృదువైన కదలిక, సమానమైన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, మరియు స్టిక్-స్లిప్ లేదు;
4. సుదీర్ఘ సేవా జీవితం; చమురు రహిత సరళత అనువర్తనాలకు అనుకూలం;
5. అధిక-పీడన మరియు అల్ట్రా-అధిక-పీడన సీలింగ్కు అనుకూలం;
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం m/s |
మీడియా |
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
ఖనిజ ఆధారిత హైడ్రాలిక్ నూనెలు, అగ్ని-నిరోధక ద్రవాలు (HFA/HFB), వాయువులు మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. అనుకూల O-రింగ్ పదార్థాలు: R01 నైట్రైల్ రబ్బరు (NBR), R02 ఫ్లోరోఎలాస్టోమర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; అందుబాటులో ఉన్న ఇతర పదార్థాలలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు గల ప్లాస్టిక్‌లు ఉన్నాయి.
ఆర్డర్ మోడల్: RC53-80x69.6x9.8-PTFE3-R01
బోర్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు | PTFE3: సవరించిన PTFE మెటీరియల్ కోడ్ | R01: O-రింగ్ మెటీరియల్ కోడ్
పరామితి పరిధిలో ఏదైనా పరిమాణం అందుబాటులో ఉంటుంది
|

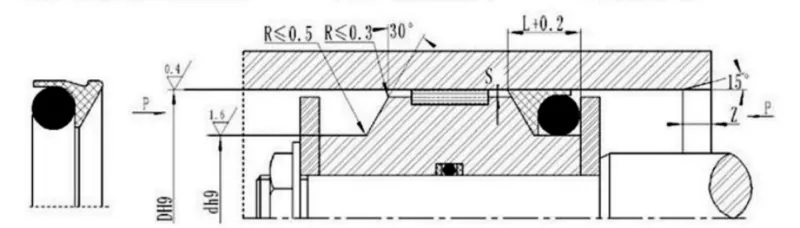

ఎపర్చరు పరిధి D H9 |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-రింగ్‌లతో అనుకూలమైనది; పేర్కొన్న పరిధిలో ఏ పరిమాణం అయినా సరఫరా చేయవచ్చు.
|
ఎపర్చరు పరిధి D H9 |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
గమనిక: ఒత్తిడి >60 MPa కోసం, సీల్ బేస్ ఏరియాలో H8/8 ఫిట్ టాలరెన్స్ ఉపయోగించబడుతుంది మరియు అల్ట్రా-హై-ప్రెజర్ సీల్ క్లియరెన్స్ స్మాక్స్ <0.05.
