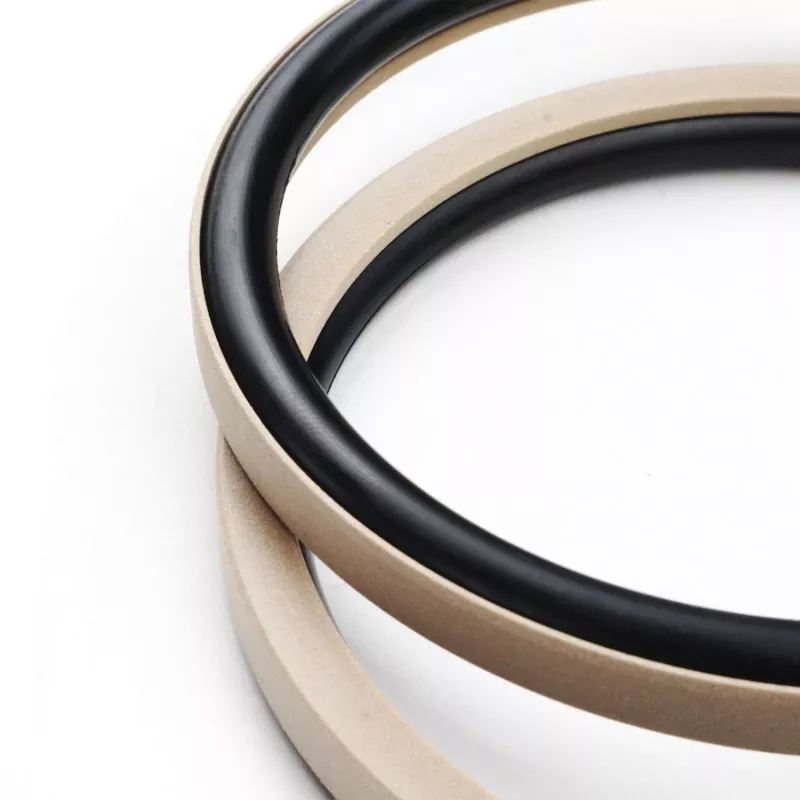

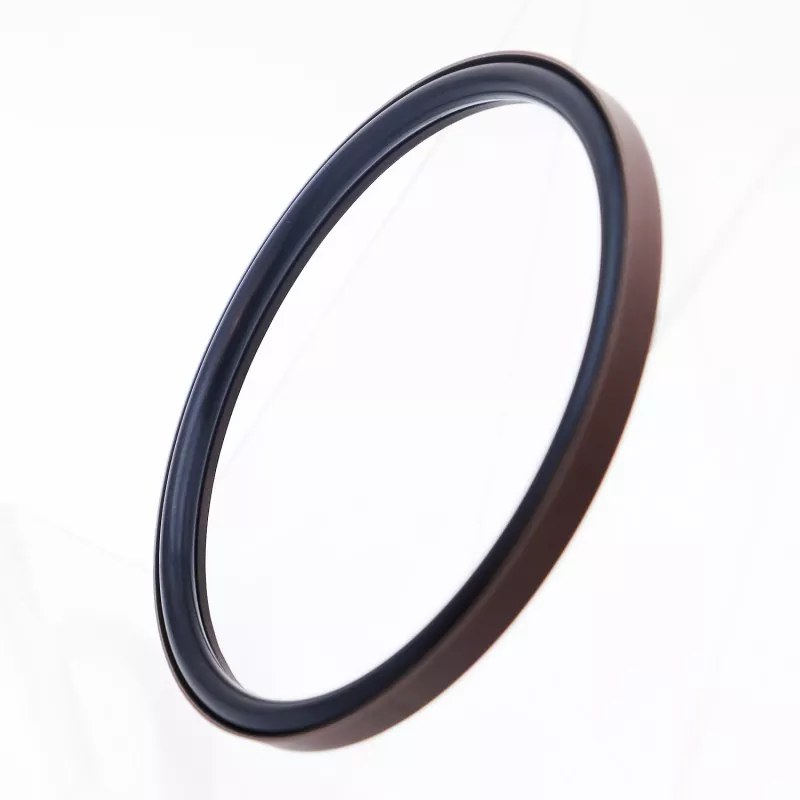

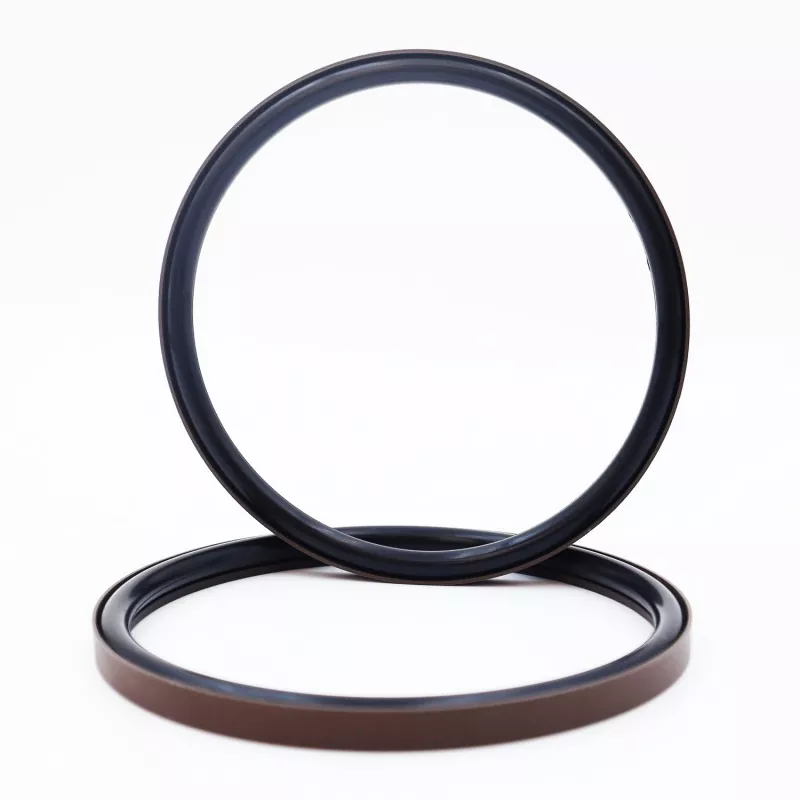

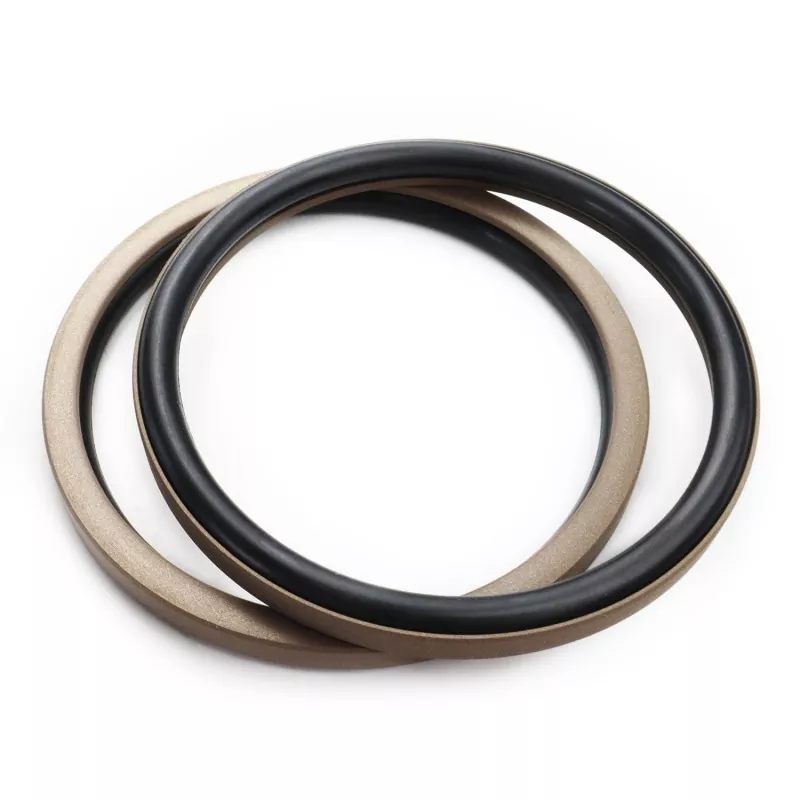

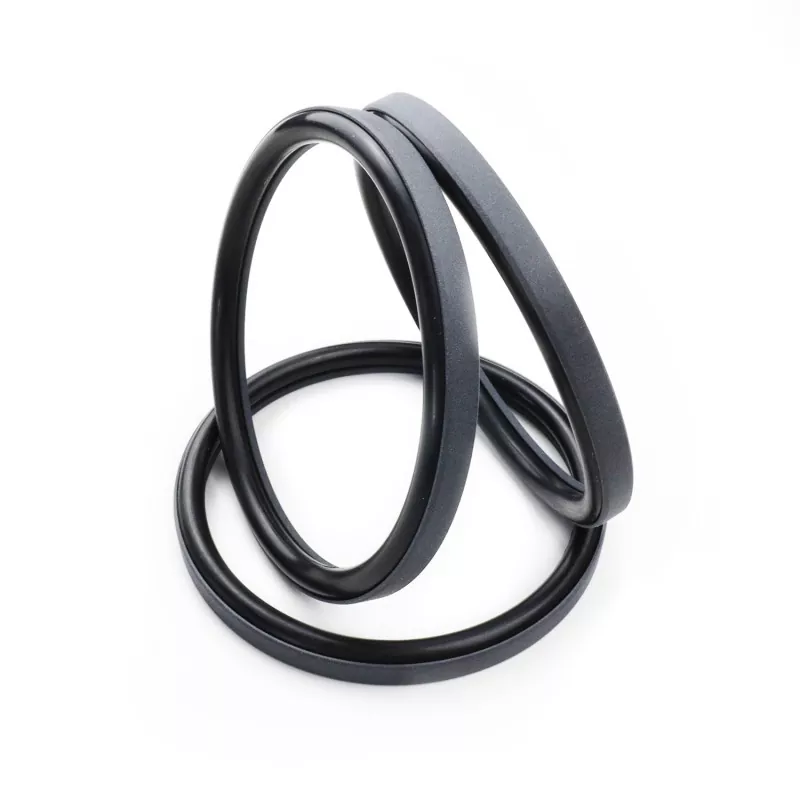

పిస్టన్ కోసం రైట్ యాంగిల్ కంబైన్డ్ సీల్‌లో PTFE (లేదా PTFE కాంపోజిట్) మరియు రబ్బరు O-రింగ్‌తో తయారు చేయబడిన లంబ కోణ సీలింగ్ రింగ్ ఉంటుంది; ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ అప్లికేషన్‌లలో సింగిల్-యాక్టింగ్ సీలింగ్ కోసం రూపొందించబడింది. ఇది సరిపోలే O-రింగ్ (GB1235 ప్రమాణానికి అనుగుణంగా) ఆధారంగా RC51 మరియు RC52 సిరీస్‌లుగా వర్గీకరించబడింది. కుడి-కోణ సీలింగ్ రింగ్ ఒక సన్నని-పెదవి డిజైన్‌ను కలిగి ఉంది, ఇది అద్భుతమైన ఫాలో-అప్ పరిహారం సామర్థ్యాలను అందిస్తుంది, ఫలితంగా ఉన్నతమైన సీలింగ్ పనితీరు ఉంటుంది.
ఉత్పత్తి ఘర్షణ యొక్క తక్కువ గుణకం మరియు కనిష్ట బ్రేక్అవుట్ ఘర్షణను అందిస్తుంది. ఇది సమతుల్య డైనమిక్ మరియు స్టాటిక్ ఘర్షణను నిర్ధారిస్తుంది, "స్టిక్-స్లిప్" (జెర్కీ మోషన్) లేకుండా సజావుగా పనిచేస్తుంది, చమురు రహిత లూబ్రికేషన్ పరిస్థితులకు మద్దతు ఇస్తుంది మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది.
దీని కాంపాక్ట్ నిర్మాణం ప్రామాణిక పొడవైన కమ్మీలకు సరిపోతుంది మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ కోసం అనుమతిస్తుంది, ఇది వివిధ హైడ్రాలిక్ సిలిండర్ల పిస్టన్ సమావేశాలకు ఆదర్శవంతమైన సీలింగ్ ఎంపికగా చేస్తుంది.
1. హైడ్రాలిక్ మరియు వాయు అప్లికేషన్లు రెండింటికీ అనుకూలం;
2. అధిక మరియు తక్కువ పీడన వాతావరణాలలో అద్భుతమైన సీలింగ్ పనితీరు;
3. తక్కువ రాపిడి, కనిష్ట బ్రేక్అవుట్ ఘర్షణ, మృదువైన ఆపరేషన్, సమతుల్య డైనమిక్ మరియు స్టాటిక్ రాపిడి మరియు స్టిక్-స్లిప్ లేదు;
4. సుదీర్ఘ సేవా జీవితం; చమురు రహిత సరళత అనువర్తనాలకు అనుకూలం;
5. కాంపాక్ట్ డిజైన్; ఇన్స్టాల్ మరియు నిర్వహించడానికి సులభం;
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం m/s |
మీడియా |
|
≤70 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
ఖనిజ ఆధారిత హైడ్రాలిక్ నూనెలు, అగ్ని-నిరోధక ద్రవాలు (HFA/HFB), వాయువులు మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. దానితో పాటుగా ఉన్న O-రింగ్‌కు సంబంధించిన పదార్థాలు: R01 నైట్రైల్ రబ్బర్ (NBR), R02 ఫ్లోరోఎలాస్టోమర్ (FKM) మొదలైనవి.

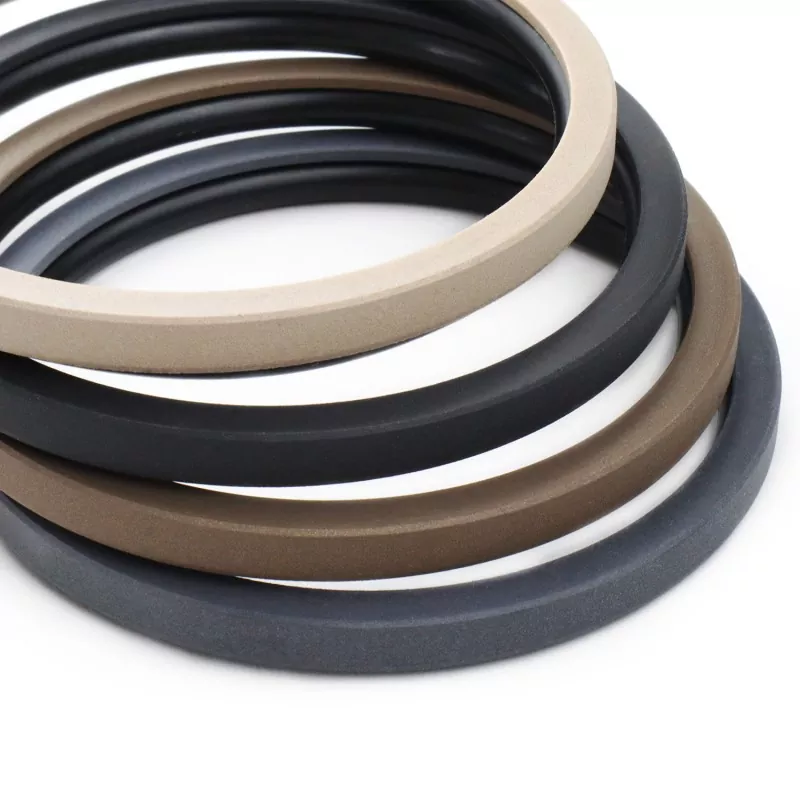

2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; అందుబాటులో ఉన్న ఇతర ఎంపికలలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు గల ప్లాస్టిక్‌లు ఉన్నాయి.
ఆర్డర్ మోడల్: RC51—80x70x7.6—PTFE3—R01

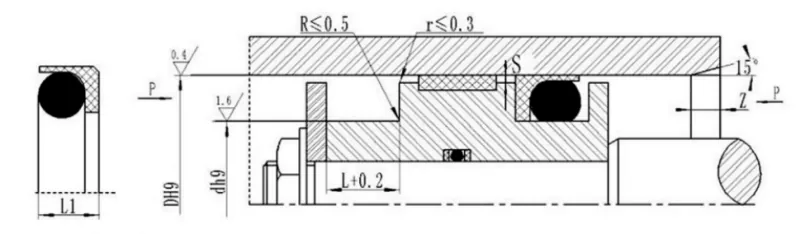

మోడల్ - సిలిండర్ బోర్ x గ్రూవ్ వ్యాసం x గ్రూవ్ వెడల్పు | PTFE3: సవరించిన PTFE మెటీరియల్ కోడ్ | R01: O-రింగ్ మెటీరియల్ కోడ్
పేర్కొన్న పరిధులలోని స్పెసిఫికేషన్‌లు అందుబాటులో ఉన్నాయి.
|
ప్రామాణిక మోడల్ DH9 RC51 |
లైట్-లోడ్ DH9 RC51-Q |
భారీ-డ్యూటీ DH9 RC51-Z |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
సీల్ ఎత్తు L1 |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
గమనికలు:1. లైట్-డ్యూటీ సిరీస్ 30 మిమీ కంటే ఎక్కువ క్లోజ్డ్ గ్రూవ్స్‌లో ఇన్స్టాల్ చేయడం సులభం.
2. దయచేసి మూసివేసిన పొడవైన కమ్మీలలో సంస్థాపనకు సంబంధించి కంపెనీని సంప్రదించండి.
3. 40 MPa కంటే ఎక్కువ ఒత్తిడి ఉన్నట్లయితే, సీల్ బేస్ ప్రాంతం కోసం H8/f8 ఫిట్ టాలరెన్స్‌ని ఉపయోగించండి.
