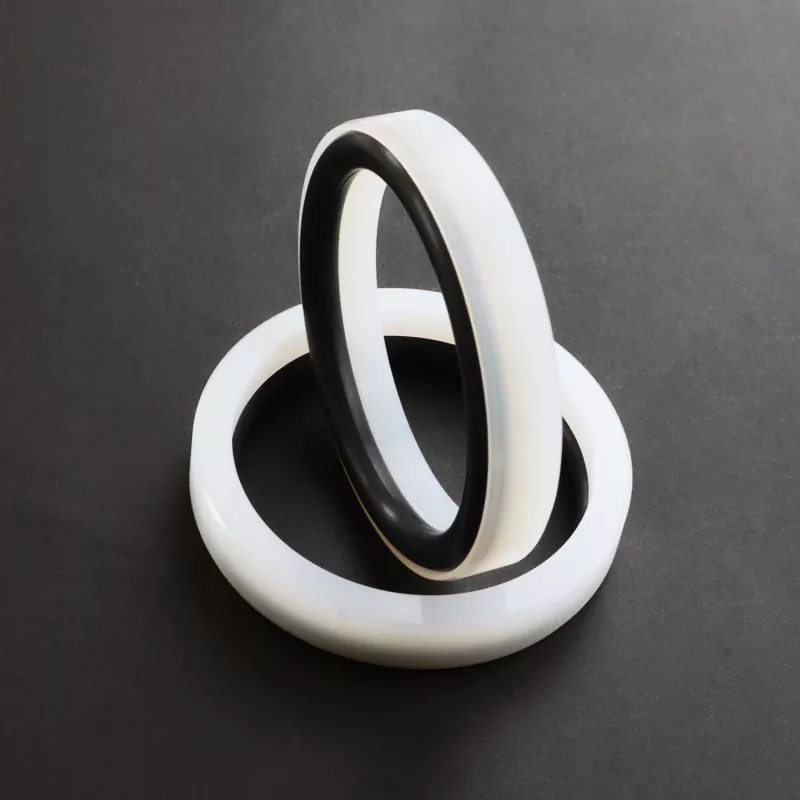

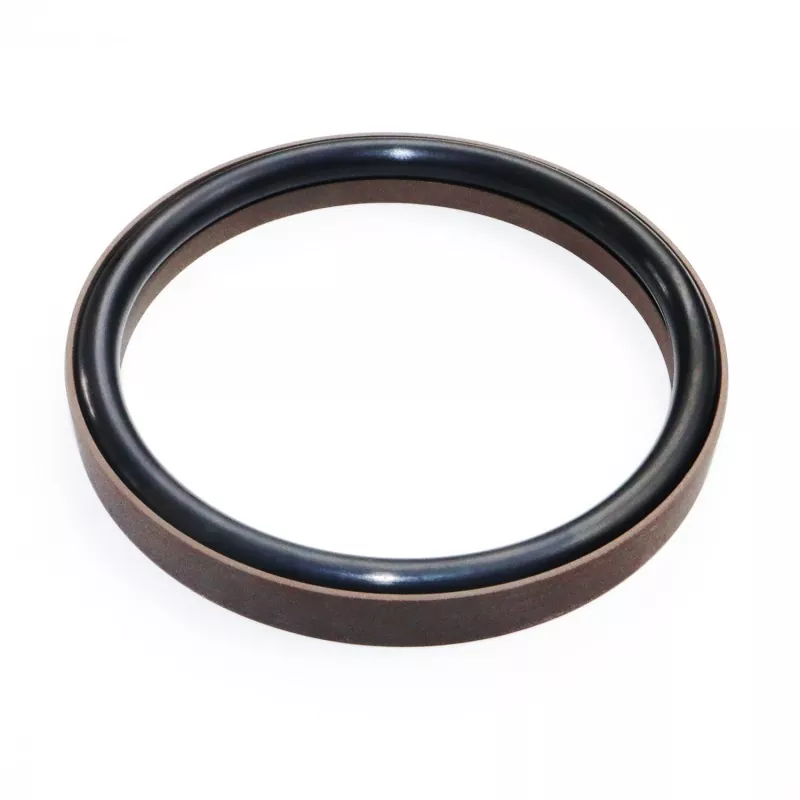

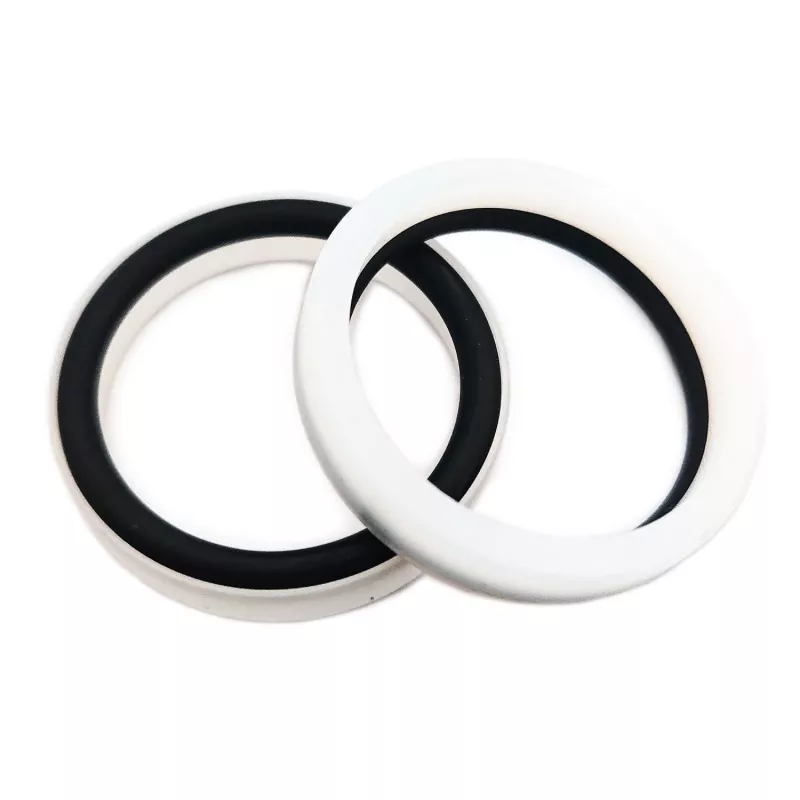

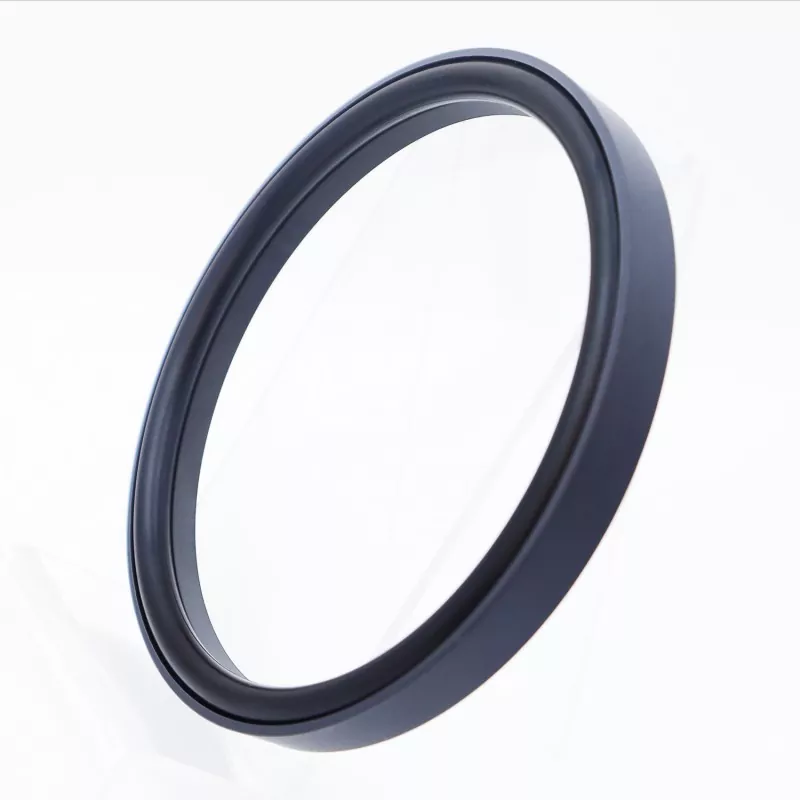

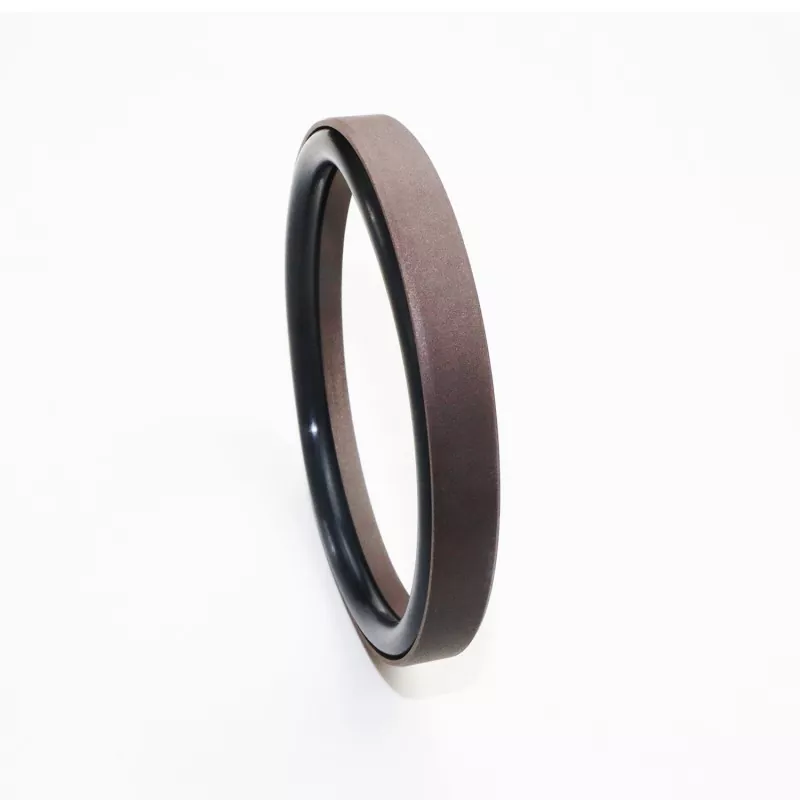

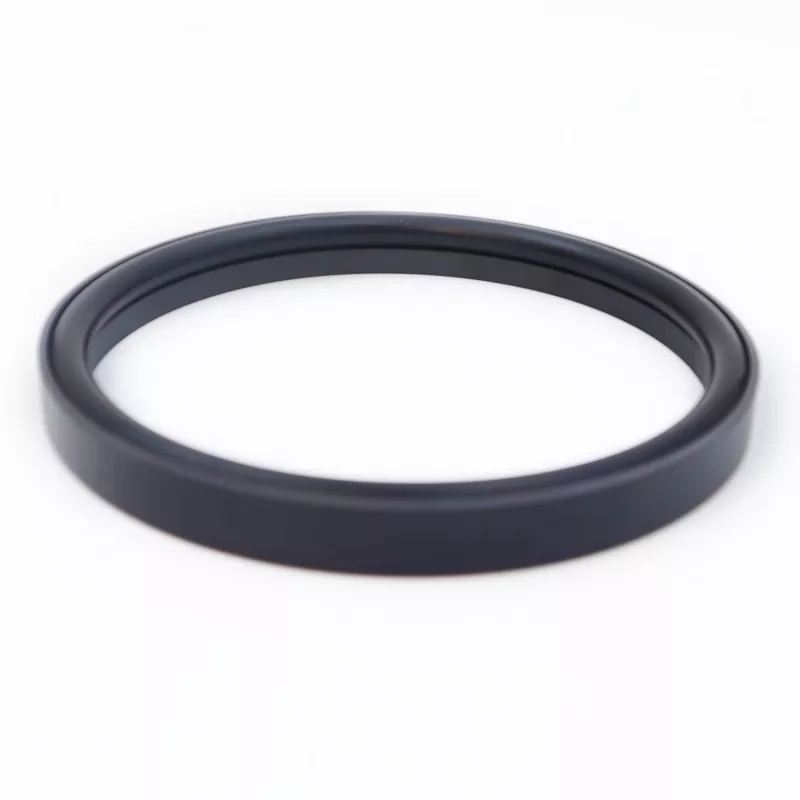

రాడ్ కోసం రీన్ఫోర్స్డ్ స్టెప్ కంబైన్డ్ సీల్ (అల్ట్రా-హై ప్రెజర్ మరియు వాటర్-బేస్డ్ అప్లికేషన్‌ల కోసం రూపొందించబడింది) PTFE (లేదా PTFE కాంపోజిట్) మరియు రబ్బరు O-రింగ్‌తో తయారు చేయబడిన రీన్ఫోర్స్డ్ రైట్-యాంగిల్ సీలింగ్ రింగ్‌ను కలిగి ఉంటుంది. ఇది ఉపయోగించిన నిర్దిష్ట O-రింగ్ (GB1235 ప్రమాణానికి అనుగుణంగా) ఆధారంగా RC58 మరియు RC59 సిరీస్‌లలో అందుబాటులో ఉంటుంది. ఇది తక్కువ-ఘర్షణ పనితీరును అందిస్తుంది-స్టార్టప్‌లో జీరో రెసిస్టెన్స్ మరియు స్టిక్-స్లిప్ లేకుండా మృదువైన రెసిప్రొకేటింగ్ మోషన్‌ను నిర్ధారిస్తుంది-మరియు చమురు రహిత వాతావరణంలో దీర్ఘకాలిక ఆపరేషన్‌కు అనుకూలంగా ఉంటుంది, తద్వారా పరికరాల వైఫల్యం మరియు నిర్వహణ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
సీలింగ్ రింగ్ యొక్క ఆప్టిమైజ్ చేసిన మందం కారణంగా, నీరు లేదా ఇతర తక్కువ-స్నిగ్ధత మీడియాతో ఉపయోగించినప్పుడు కూడా సీల్ సమర్థవంతంగా పనిచేస్తుంది. రీన్ఫోర్స్డ్ సీలింగ్ రింగ్ యొక్క నిర్మాణ రూపకల్పన కూడా అధిక మరియు అల్ట్రా-అధిక ఒత్తిడికి దాని నిరోధకతను పెంచుతుంది. సాధారణంగా, ఈ సీల్ క్లోజ్డ్ గాడిలో ఇన్స్టాల్ చేయబడదు.
1. తక్కువ ఘర్షణ: కనిష్ట ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమానమైన డైనమిక్ మరియు స్టాటిక్ రాపిడి మరియు స్టిక్-స్లిప్ లేదు;
2. సుదీర్ఘ సేవా జీవితం: చమురు రహిత సరళత అనువర్తనాలకు అనుకూలం;
3. అధిక-పీడన మరియు అల్ట్రా-అధిక-పీడన వ్యవస్థలను, అలాగే నీటి వంటి తక్కువ-స్నిగ్ధత మీడియాను సీలింగ్ చేయడానికి అనుకూలం;
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం m/s |
మీడియా |
|
≤200 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
ఖనిజ ఆధారిత హైడ్రాలిక్ నూనెలు, అగ్ని-నిరోధక ద్రవాలు (HFA/HFB), నీరు మొదలైనవి. |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
1. అనుకూల O-రింగ్ పదార్థాలు: RO1 నైట్రైల్ రబ్బరు (NBR), RO2 ఫ్లోరోఎలాస్టోమర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; ప్రత్యామ్నాయ పదార్థాలలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు గల ప్లాస్టిక్‌లు ఉన్నాయి.
ఆర్డర్ మోడల్: RC58—80x69.2x10.5—PTFE3—R01
మోడల్ - బోర్ వ్యాసం x గ్రూవ్ వ్యాసం x గాడి వెడల్పు | PTFE3 - సవరించిన PTFE మెటీరియల్ కోడ్ | R01 - O-రింగ్ మెటీరియల్ కోడ్
పారామీటర్ పరిధిలో స్పెసిఫికేషన్‌లు అందుబాటులో ఉన్నాయి.
|

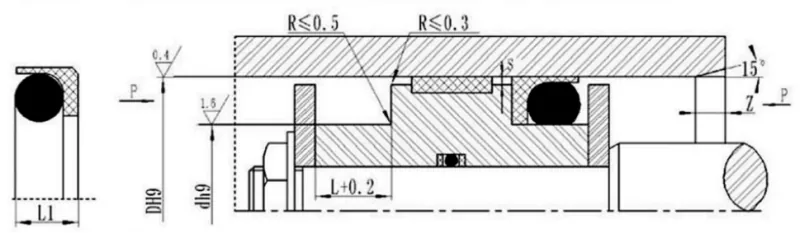

ప్రామాణిక మోడల్ DH9 RC58 |
లైట్-లోడ్ DH9 RC58-Q |
భారీ-డ్యూటీ DH9 RC58-Z |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
సీల్ ఎత్తు L1 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
గమనిక: ఒత్తిడి >60 MPa కోసం, సీల్ బేస్ ఏరియాలో H8/f8 ఫిట్ టాలరెన్స్ ఉపయోగించబడుతుంది; అల్ట్రా-హై-ప్రెజర్ సీలింగ్ కోసం, Smax <0.05.
GB1235 O-రింగ్‌లతో అనుకూలమైనది; పేర్కొన్న పరామితి పరిధిలోని ఏ పరిమాణాన్ని అయినా సరఫరా చేయవచ్చు.
|
ఎపర్చరు పరిధి D H9 |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
మూల వ్యాసార్థం Rmax |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
