మేము ప్రారంభించిన ఎండ్ ఫ్లేంజ్ స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్స్ వేర్వేరు నమూనాలను కలిగి ఉంటాయి, వీటిలో ప్రతి దాని స్వంత ఉపవిభాగాలు ఉన్నాయి. అవన్నీ ఖచ్చితంగా అభివృద్ధి చేయబడ్డాయి, ఉత్పత్తి చేయబడతాయి మరియు పరీక్షించబడతాయి.

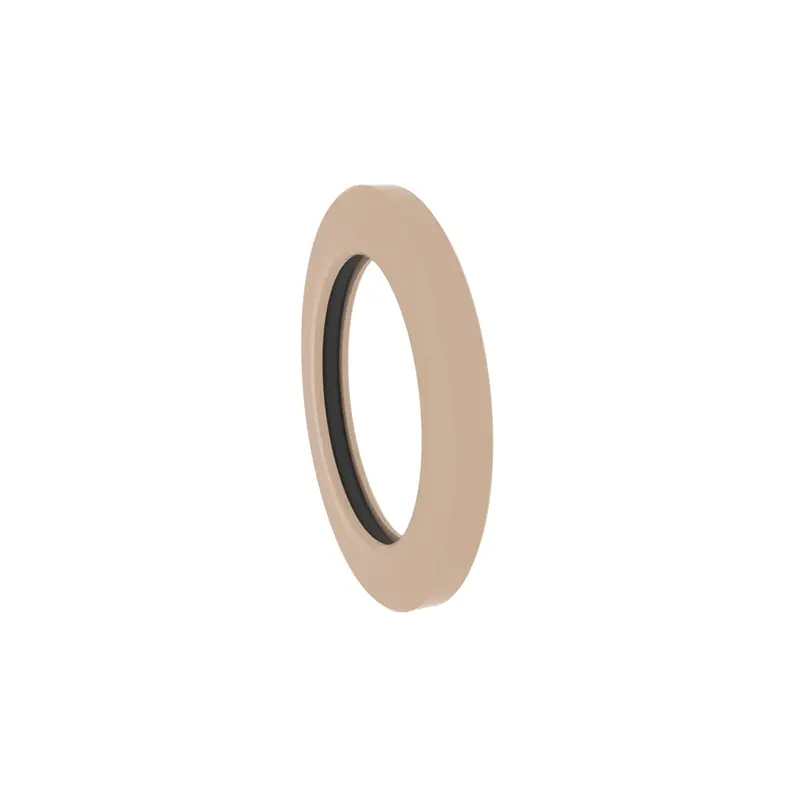

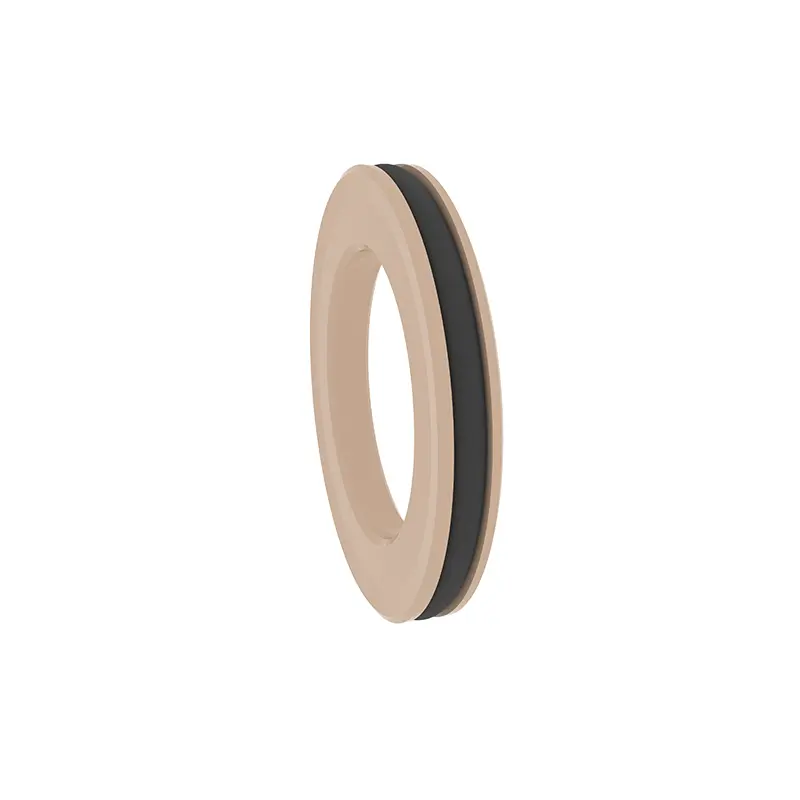

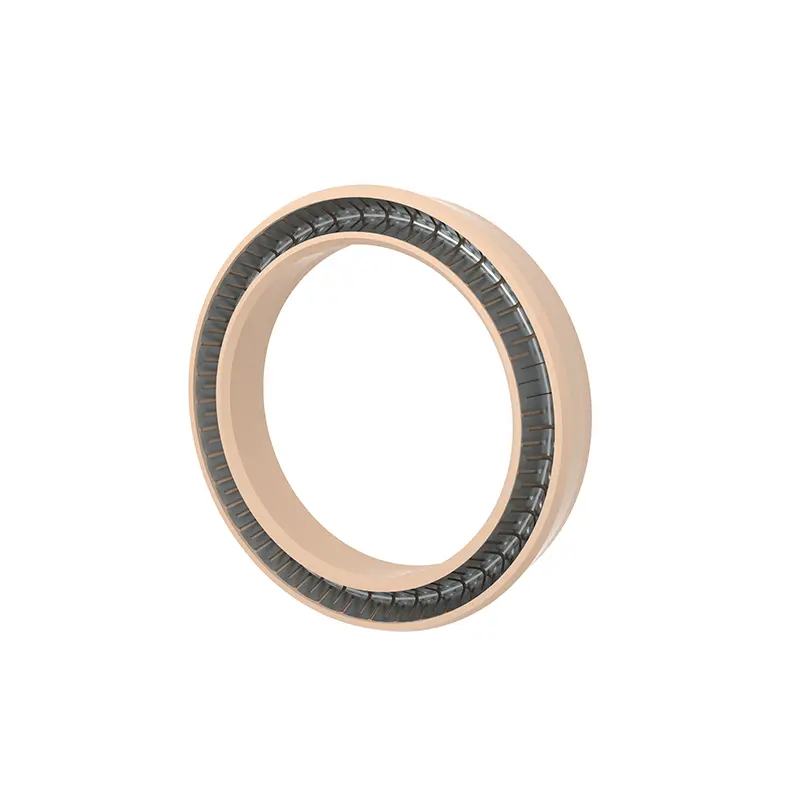

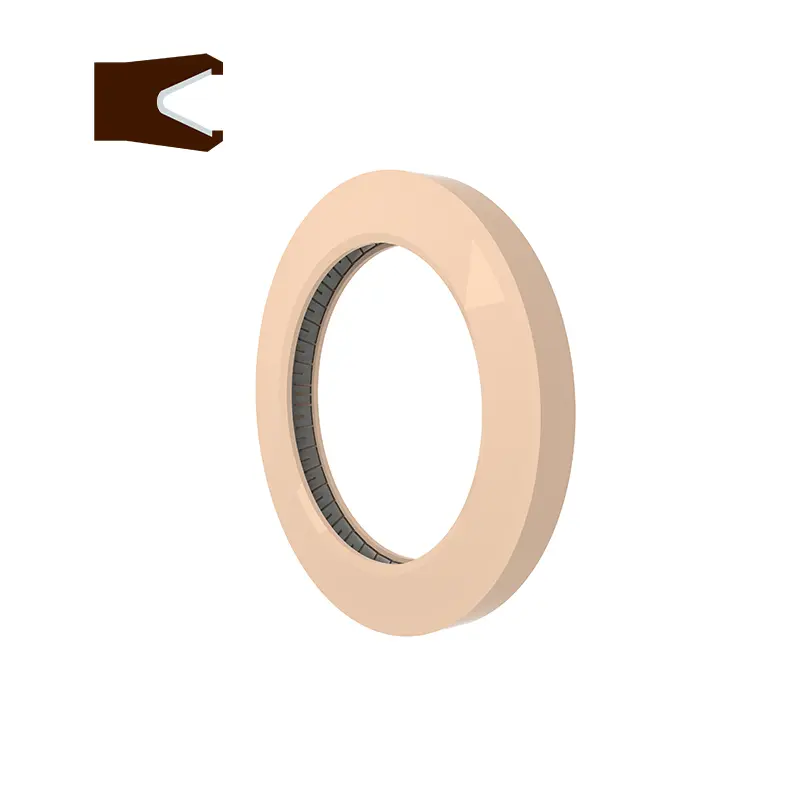

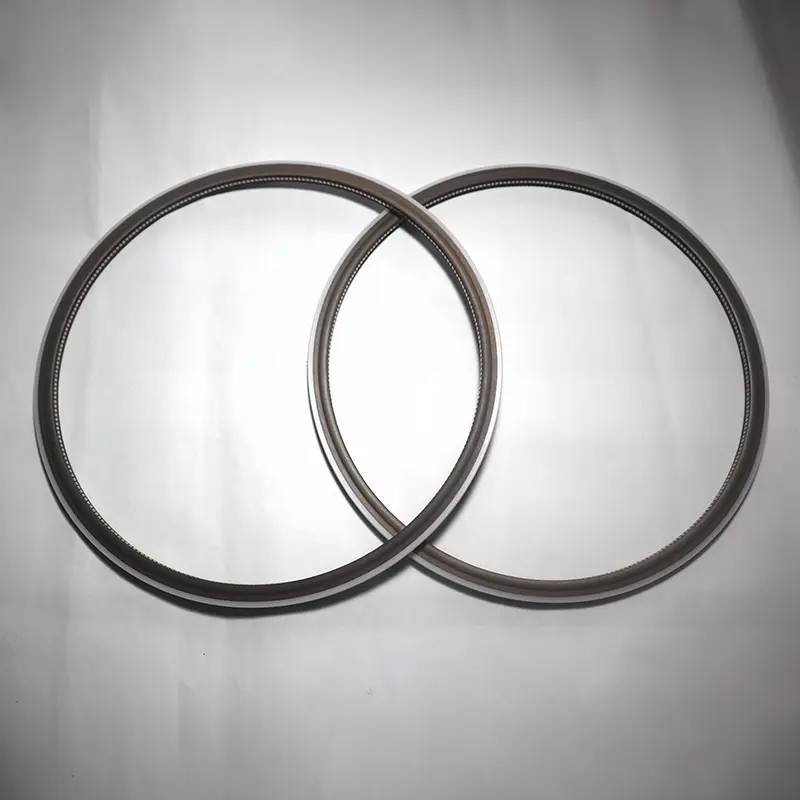

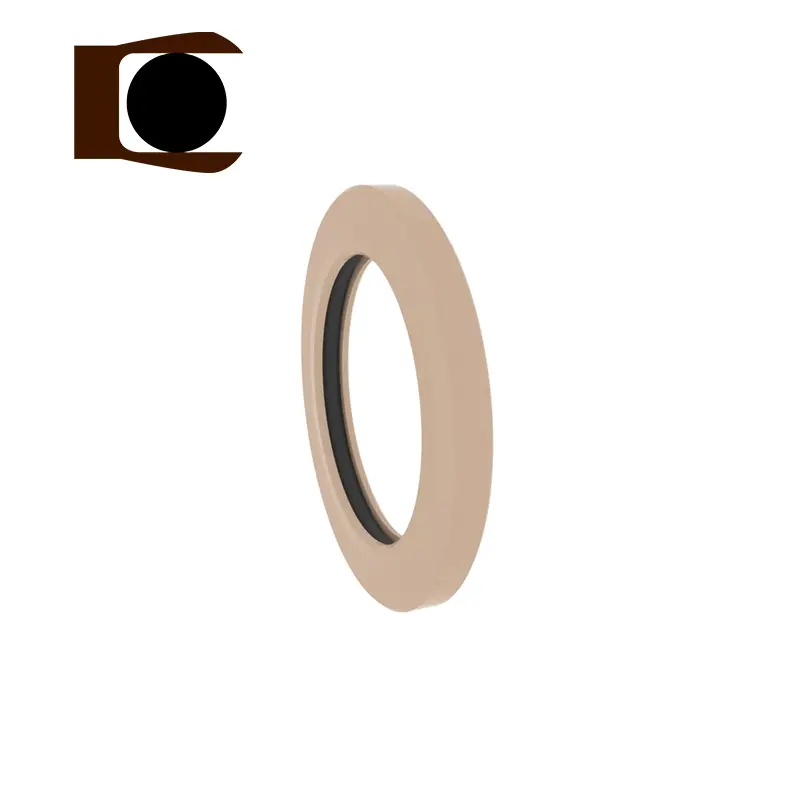

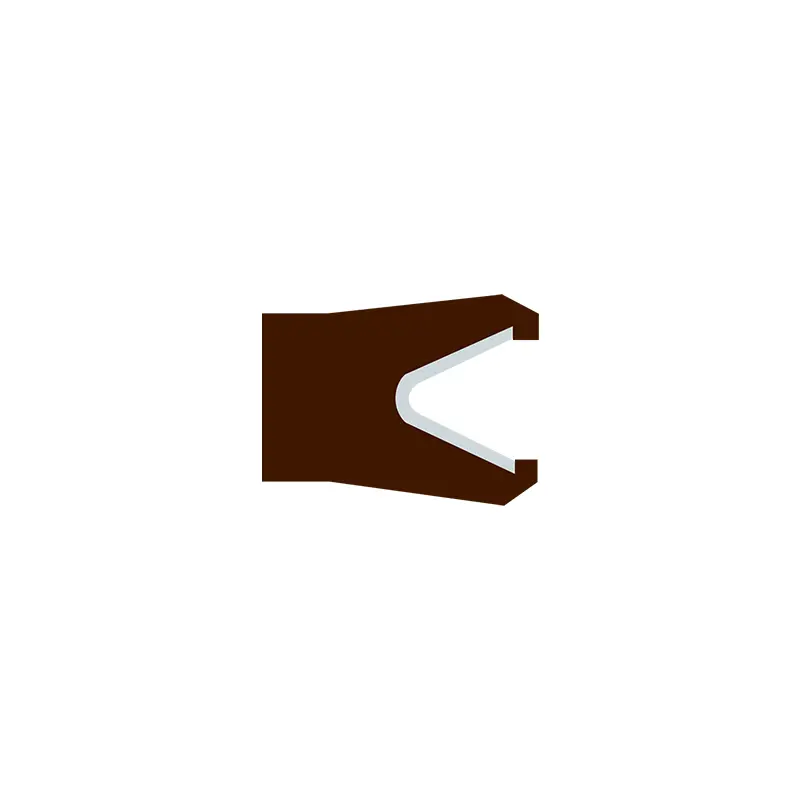

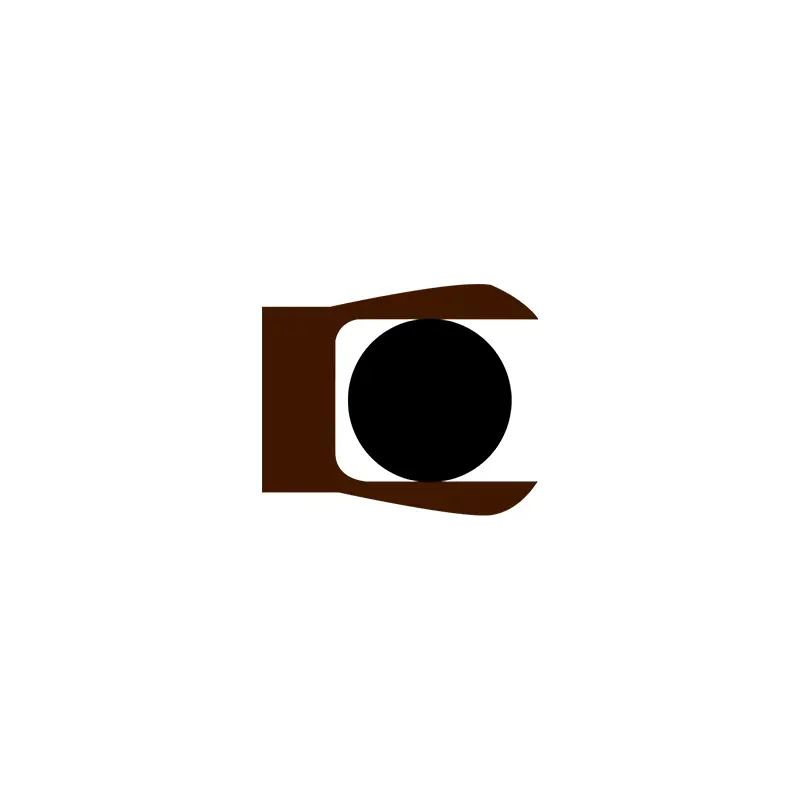

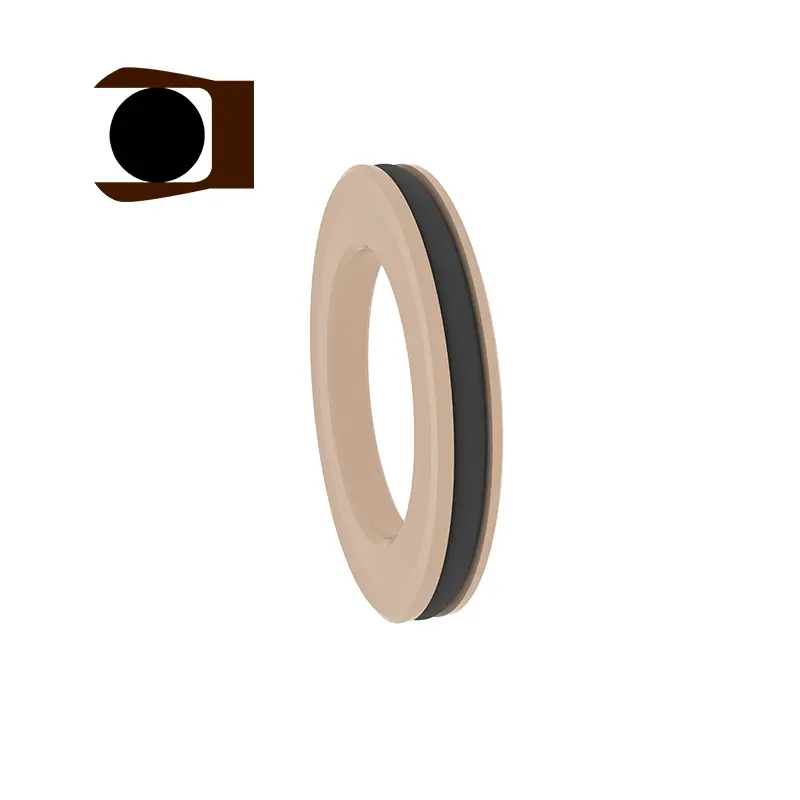

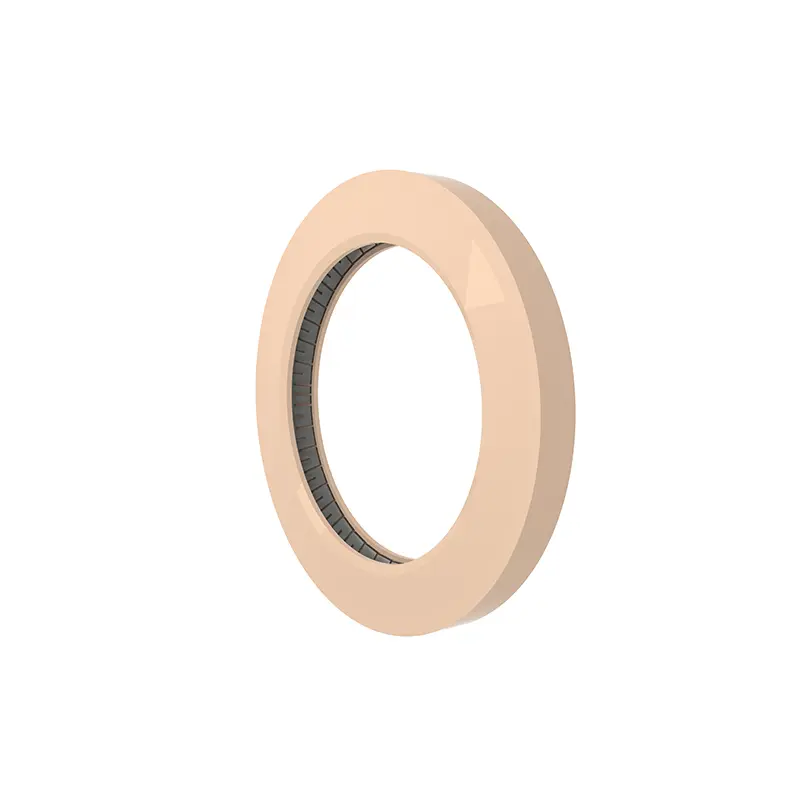

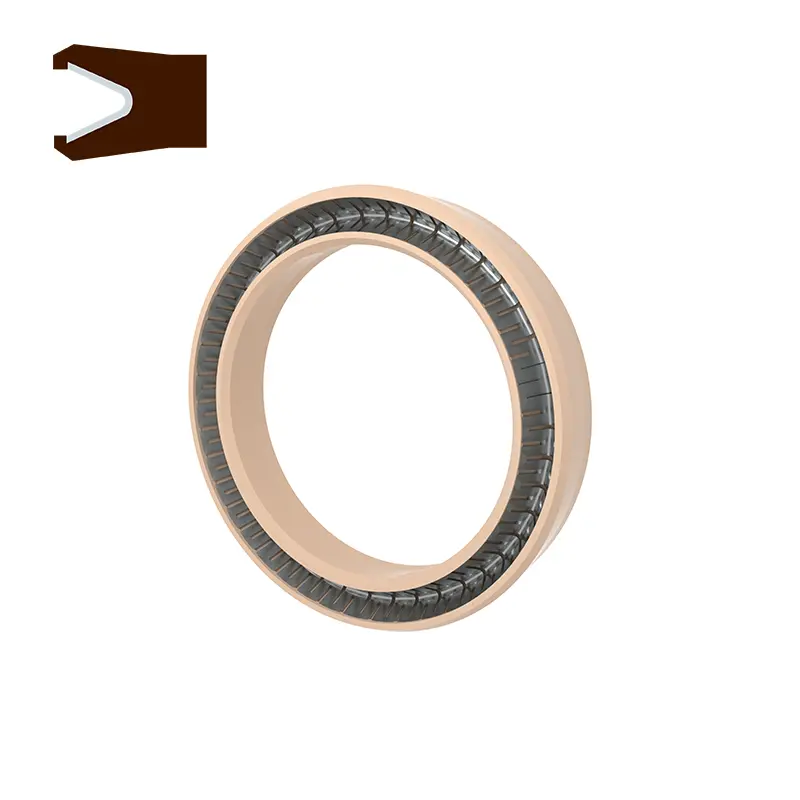

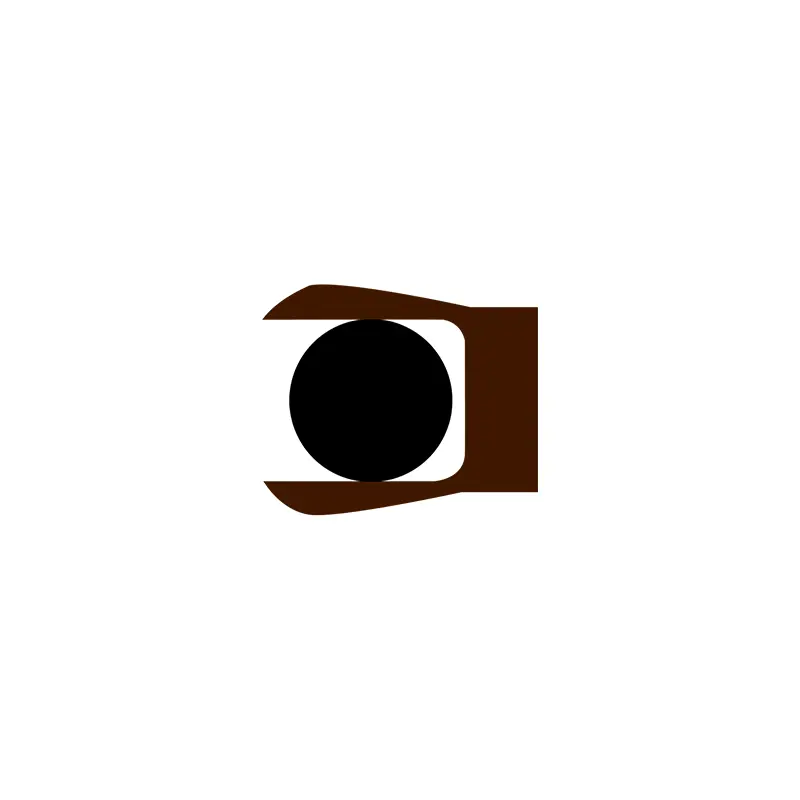

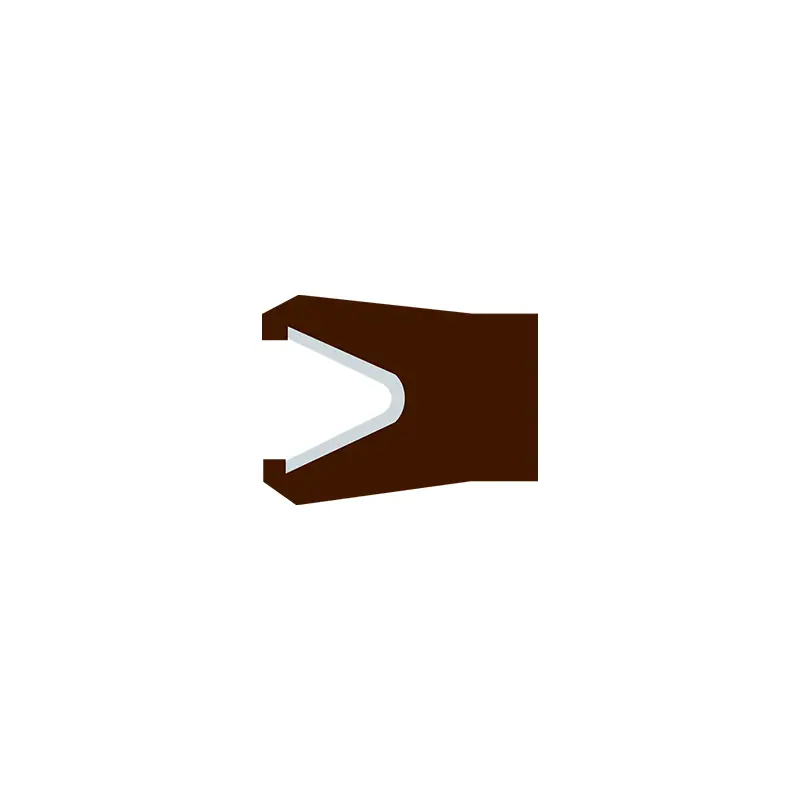

RC2876 మరియు RC2877 పాన్-సీల్స్, మరియు RC2876-B మరియు RC2877-B Y- ఆకారపు కంబైన్డ్ సీల్స్. ప్రతి మోడల్ మధ్య రెండు వేర్వేరు విభాగాలు ఒకే గాడిని కలిగి ఉంటాయి మరియు వీటిని మార్చుకోవచ్చు. అవి అక్షసంబంధ (ముగింపు) మరియు ఫ్లేంజ్ వన్-వే ప్రెజర్ స్టాటిక్ సీల్స్ కోసం అనుకూలంగా ఉంటాయి మరియు ఉపరితల కరుకుదనం ఆదర్శంగా లేని ప్రదేశాలలో ఉపయోగించవచ్చు. రెండు పాన్-సీల్స్ స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ మరియు హై-ఫంక్షన్ ప్లాస్టిక్లతో కూడి ఉంటాయి. స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్లను V- ఆకారపు స్ప్రింగ్స్ మరియు O- ఆకారపు స్ప్రింగ్స్ గా ఎంచుకోవచ్చు. మరియు RC2876-B మరియు RC2877-B ని ఉపయోగిస్తున్నప్పుడు, సరిపోయే ఎలాస్టోమర్ పదార్థాలను సహేతుకంగా ఎంచుకోవడం అవసరం.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
RC2876
వర్తించే పని పరిస్థితులు (పరిమితి విలువలు ఒకే సమయంలో కనిపించకూడదు)
| ప్రెజర్ MPA | వేగం m/s | ఉష్ణోగ్రత ℃ | మధ్యస్థం | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | అన్ని ద్రవాలు, రసాయనాలు, వాయువులు |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
పదార్థ ఎంపిక
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. O- ఆకారపు స్ప్రింగ్స్ మరియు V- ఆకారపు నీటి బుగ్గల నుండి స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ ఎంచుకోవచ్చు.
ఆర్డర్ ఉదాహరణ
RC2876-40-PTFE4+V అంతర్గత పీడన గాడి యొక్క బయటి వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు వసంతం V- ఆకారపు వసంతం
RC2876-B-40-PTFE4+R02 అంతర్గత పీడన గాడి యొక్క బయటి వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు సరిపోయే O- రింగ్ ఫ్లోరోరబ్బర్
గమనిక: మీరు విస్తరించిన పరిధిని ఎంచుకుంటే, దయచేసి సిరీస్ సంఖ్యను ఉపయోగించండి.

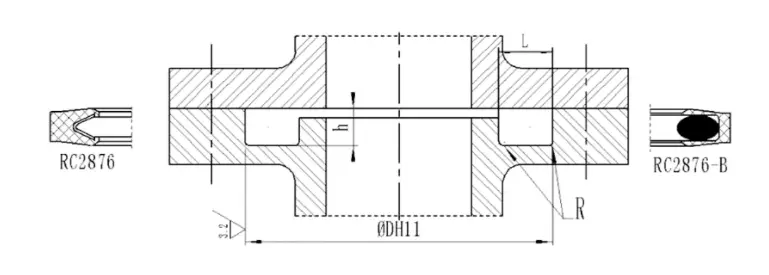

| క్రమ సంఖ్య | క్రమ సంఖ్య | ప్రామాణిక పరిధి DH11 | విస్తరించిన పరిధి DH11 | గాడి లోతు h-0.05 | గాడి వెడల్పు ఎల్+0.2 | రౌండ్ మూలలు Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
వర్తించే పని పరిస్థితులు (పరిమితి విలువలు ఒకే సమయంలో కనిపించకూడదు)
| ప్రెజర్ MPA | వేగం m/s | ఉష్ణోగ్రత ℃ | మధ్యస్థం | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | అన్ని ద్రవాలు, రసాయనాలు, వాయువులు |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. O- ఆకారపు స్ప్రింగ్స్ మరియు V- ఆకారపు నీటి బుగ్గల నుండి స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ ఎంచుకోవచ్చు.
ఆర్డర్ ఉదాహరణ
RC2877-40-PTFE4+V బాహ్య పీడన గాడి యొక్క లోపలి వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ V- ఆకారపు వసంతం
RC2877-B-40-PTFE4+R02 బాహ్య పీడన గాడి యొక్క లోపలి వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు సరిపోయే O- రింగ్ ఫ్లోరోరబ్బర్
గమనిక: మీరు విస్తరించిన పరిధిని ఎంచుకుంటే, దయచేసి సిరీస్ సంఖ్యను ఉపయోగించండి.

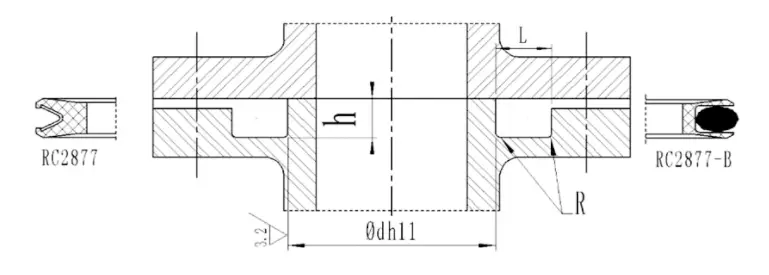

| క్రమ సంఖ్య | క్రమ సంఖ్య | ప్రామాణిక పరిధి D H11 | విస్తరించిన పరిధి DH11 | గాడి లోతు h-0.05 | గాడి వెడల్పు ఎల్+0.2 | రౌండ్ మూలలు Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
