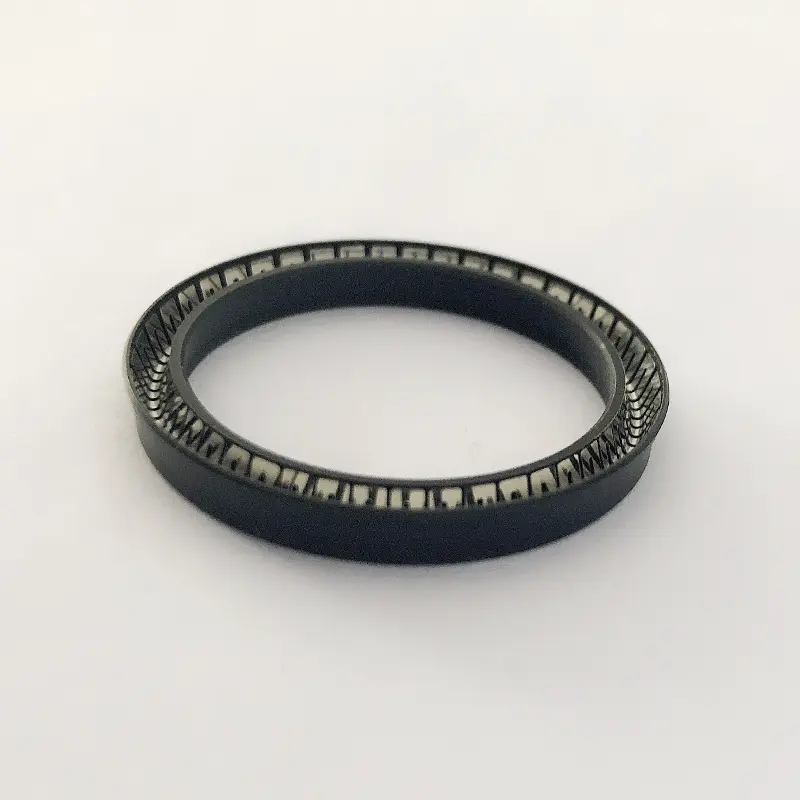

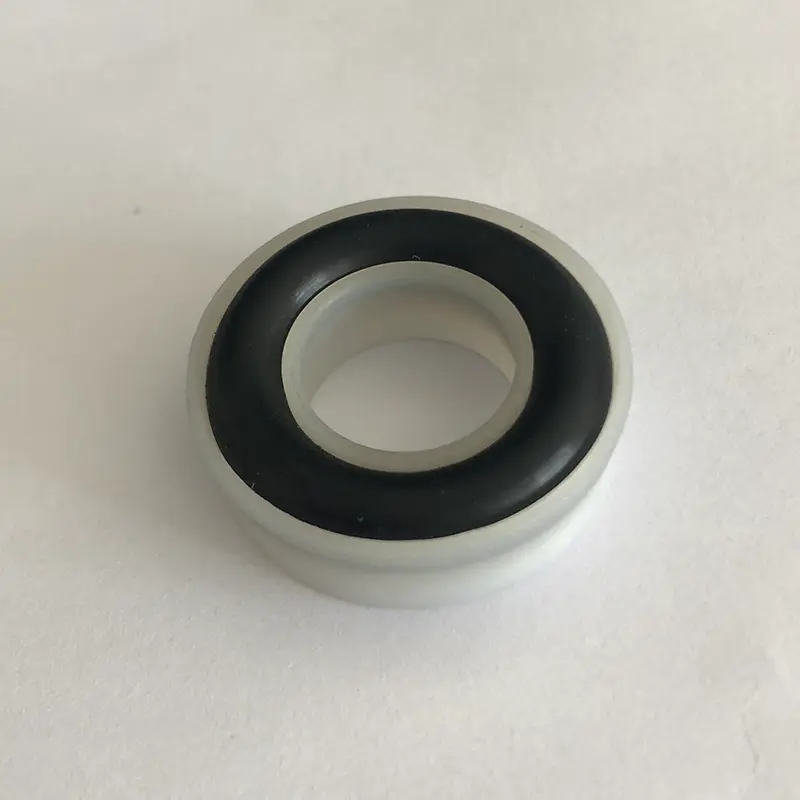

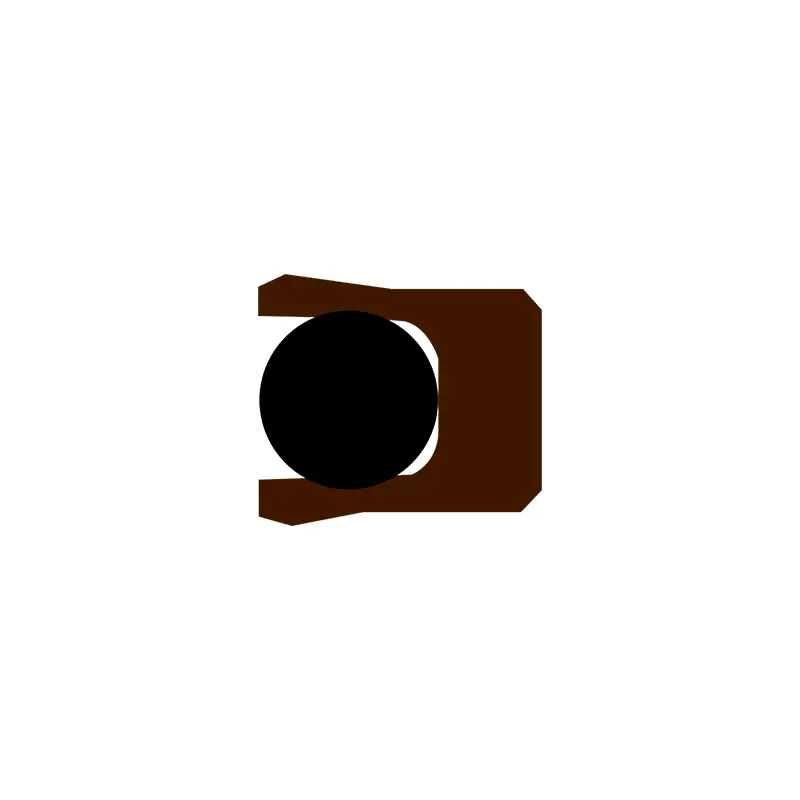

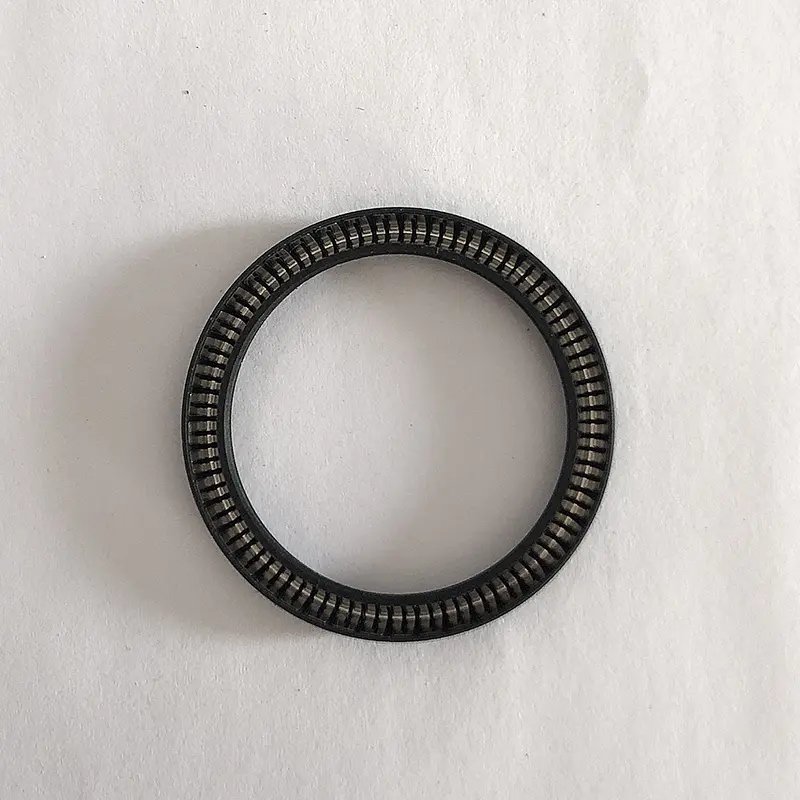

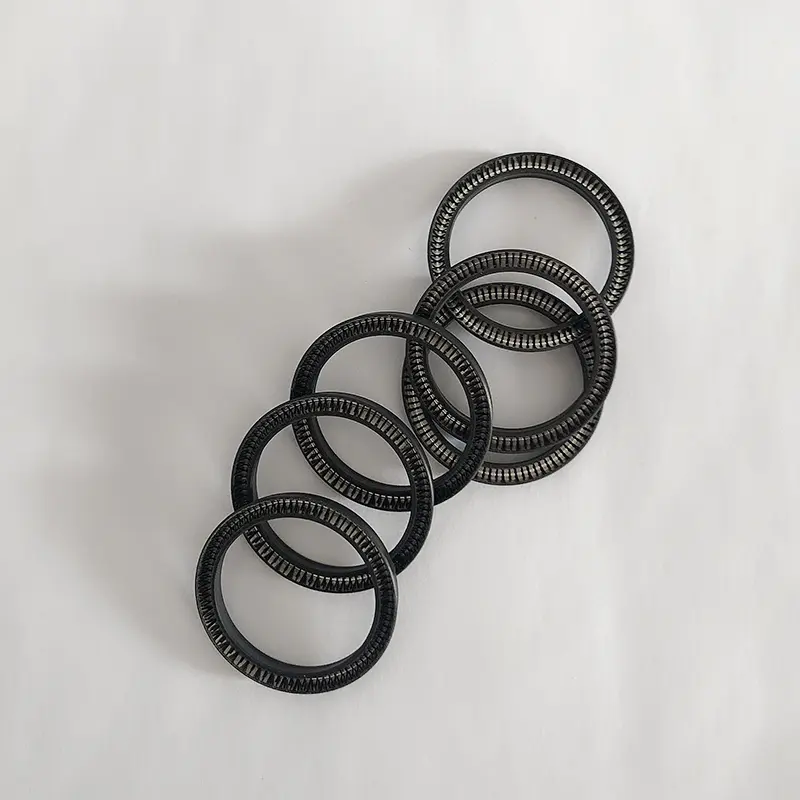

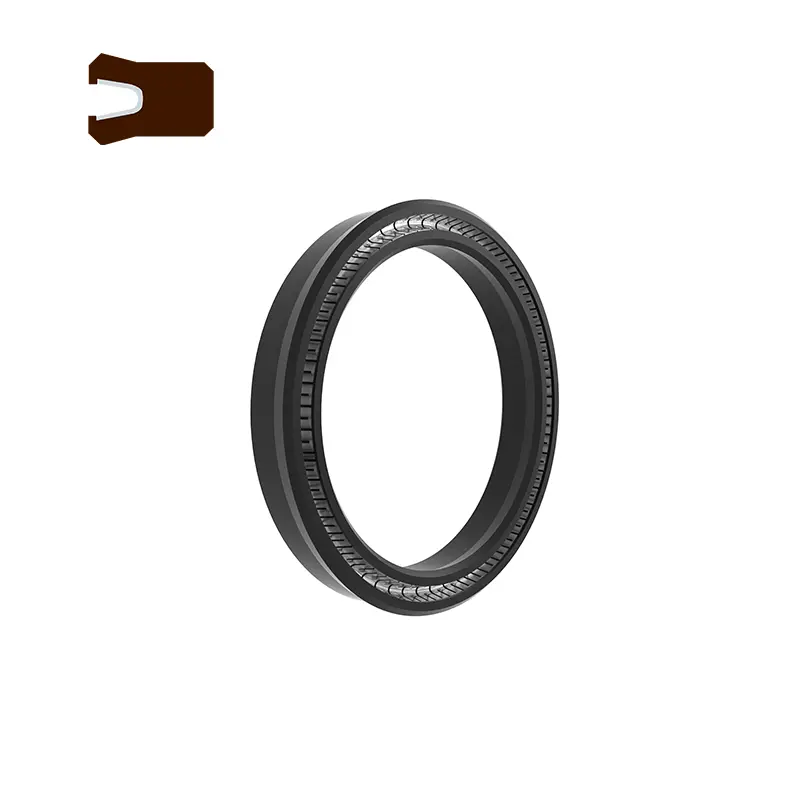

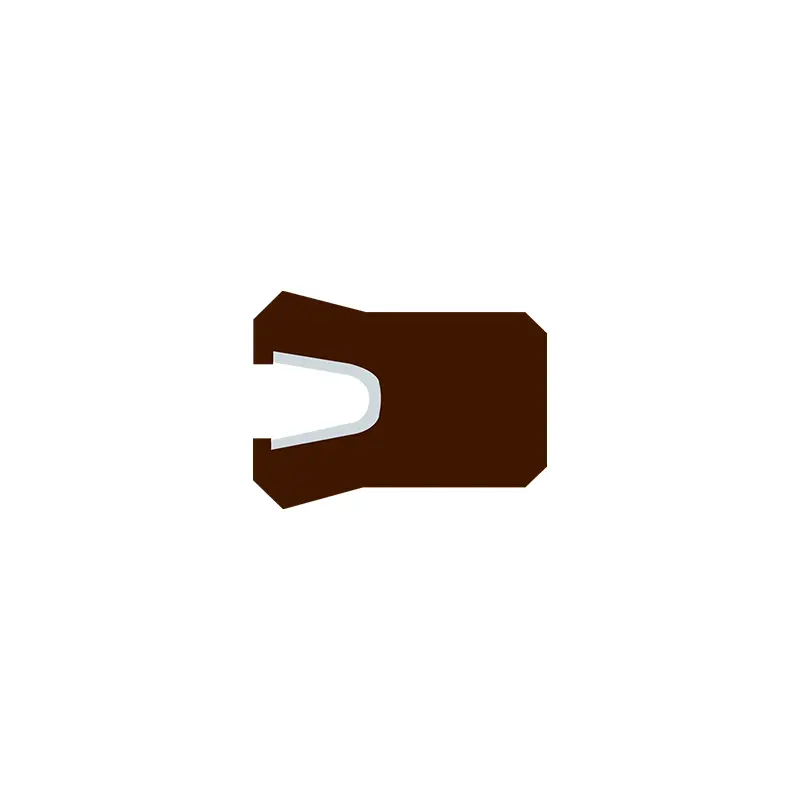

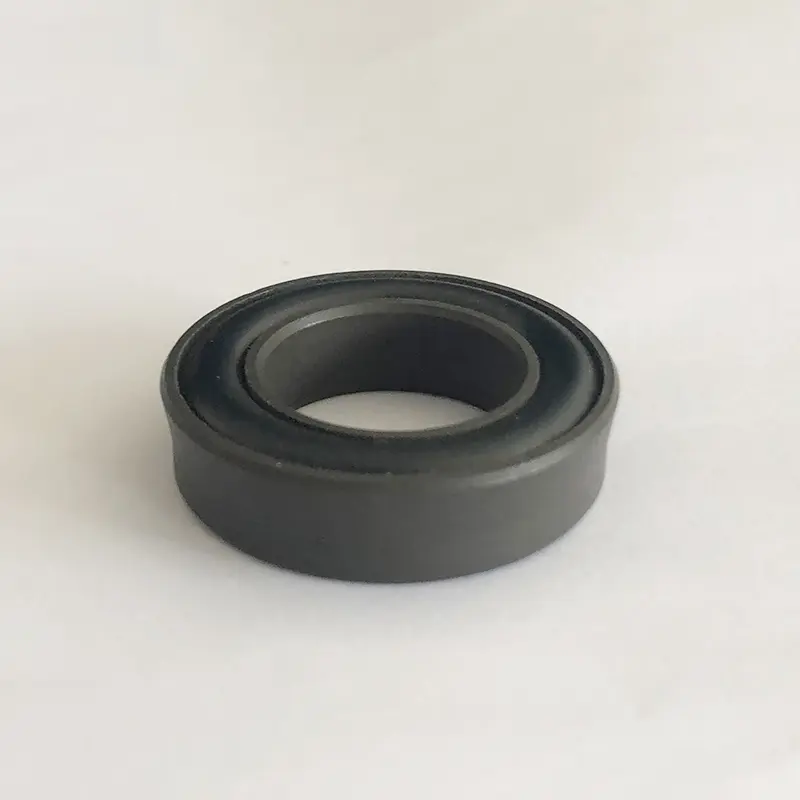

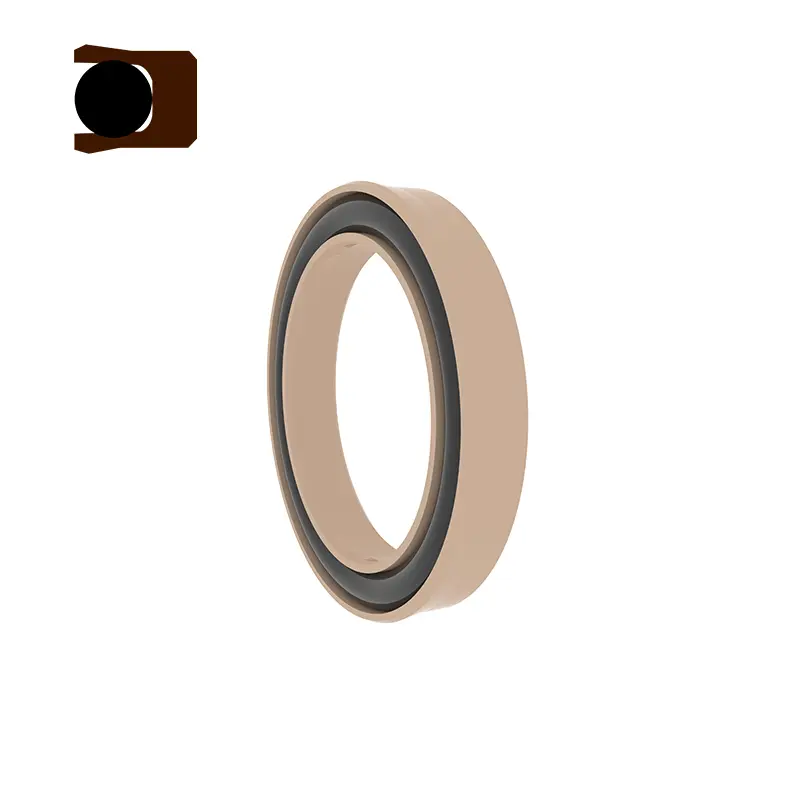

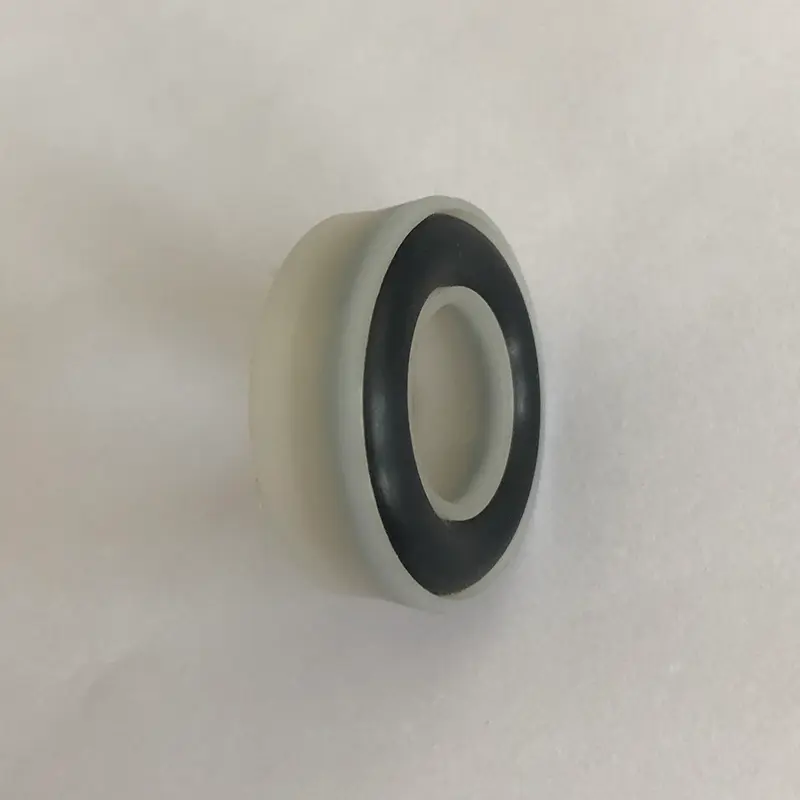

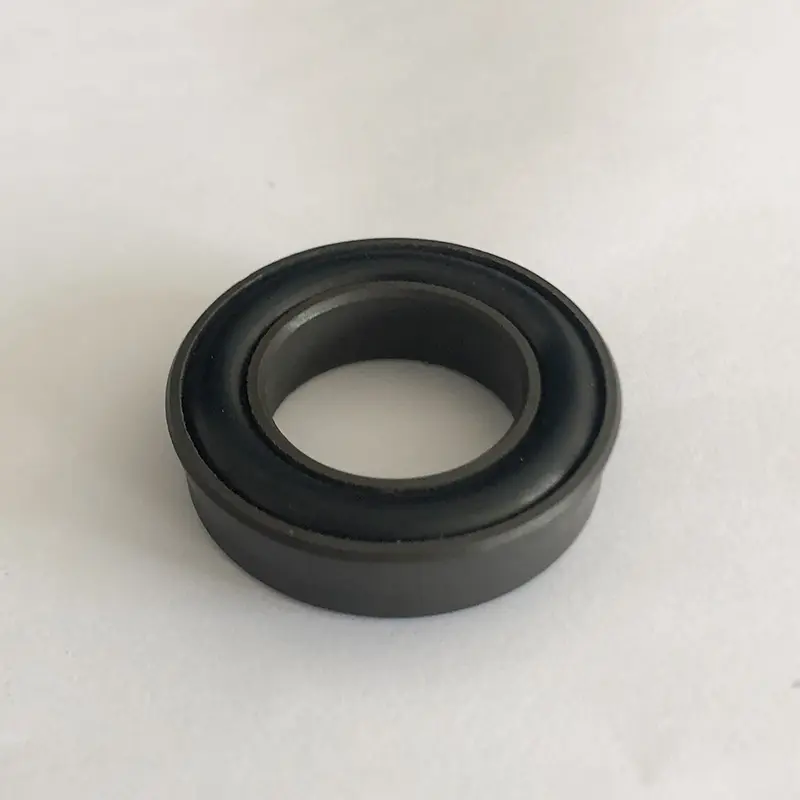

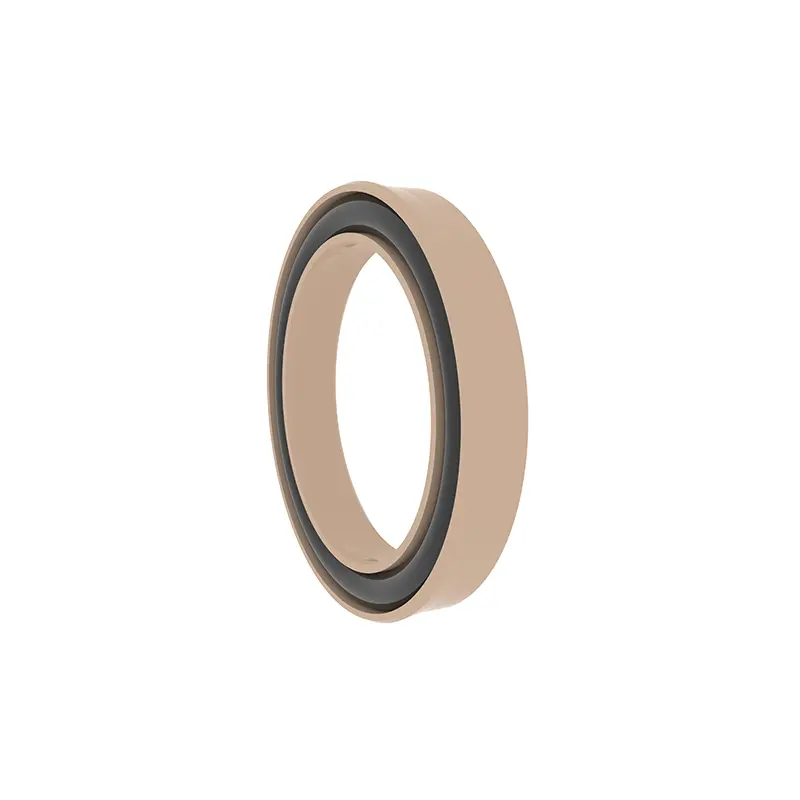

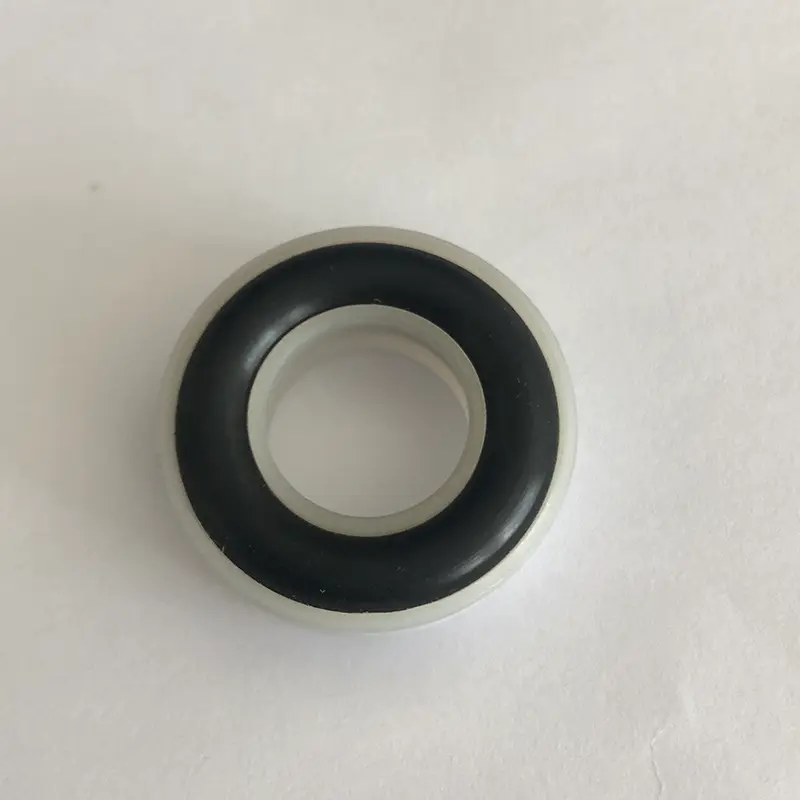

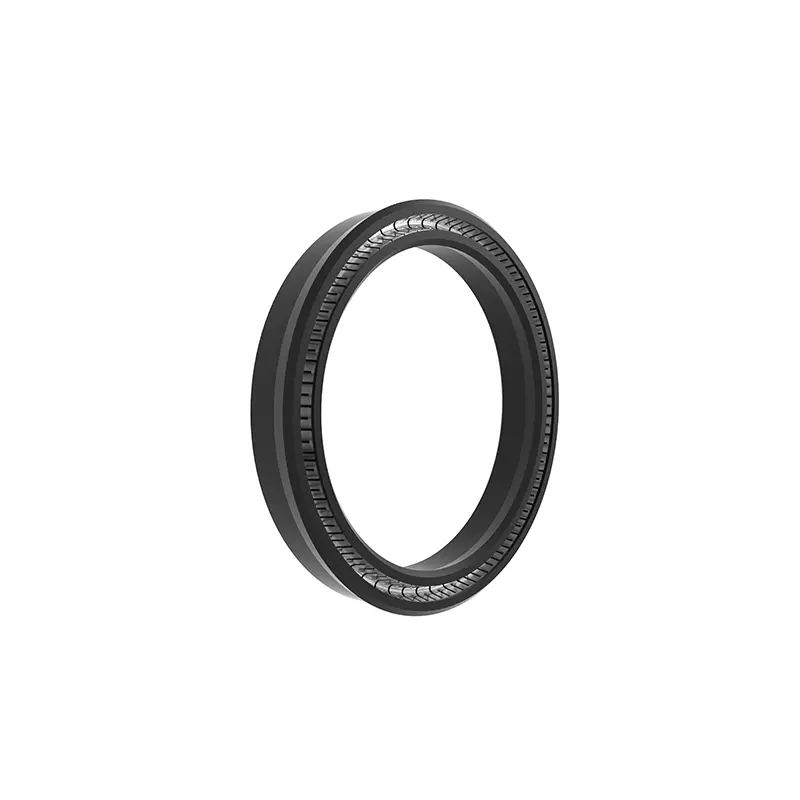

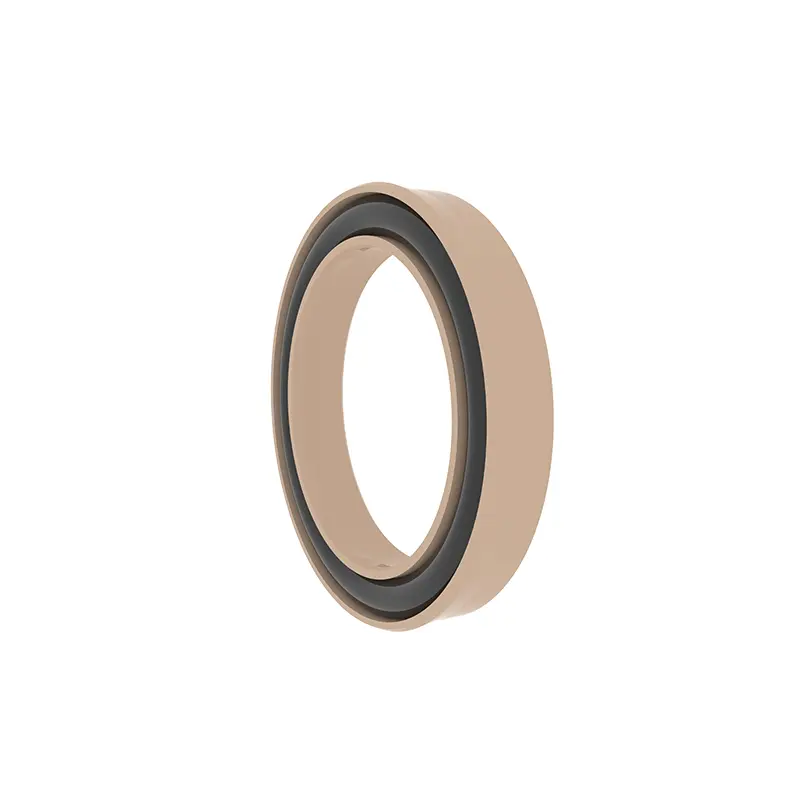

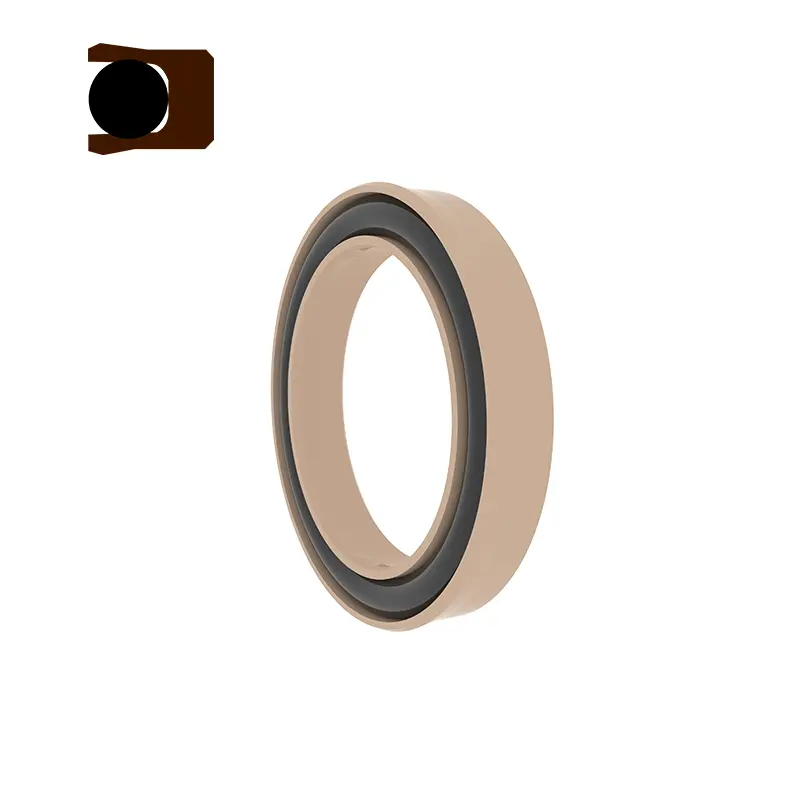

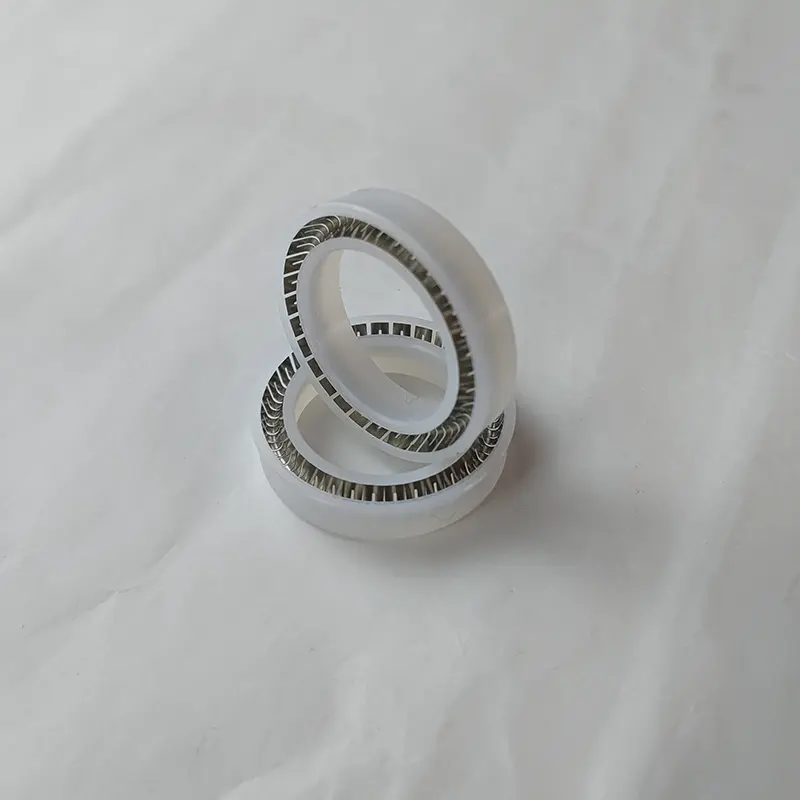

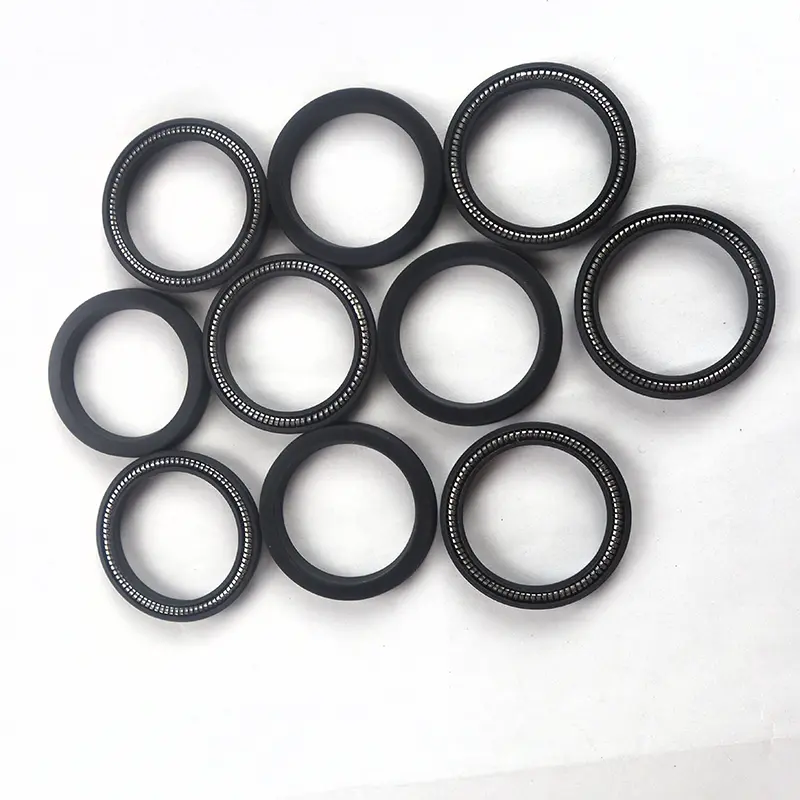

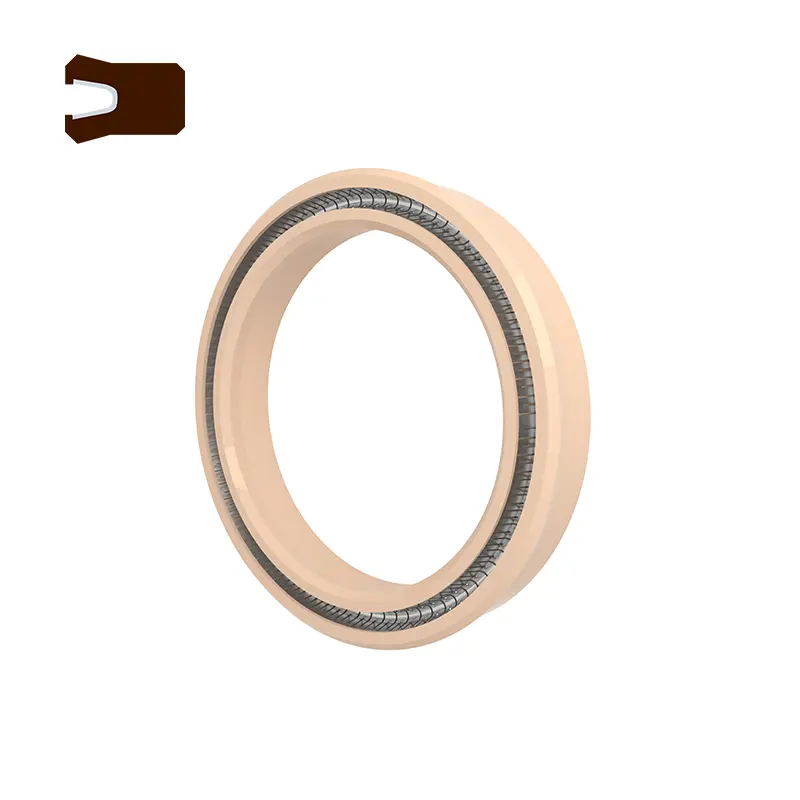

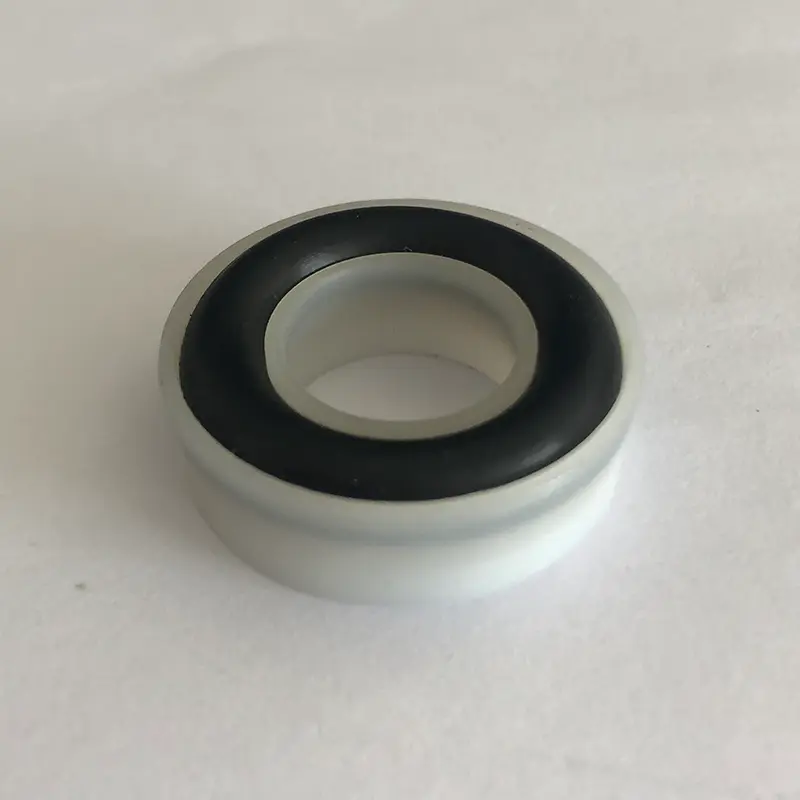

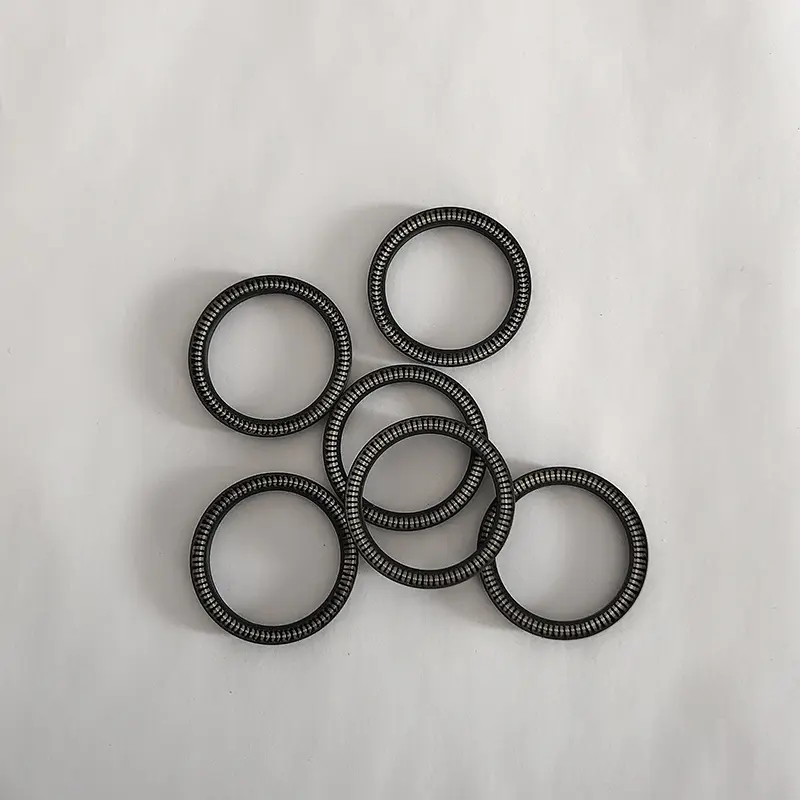

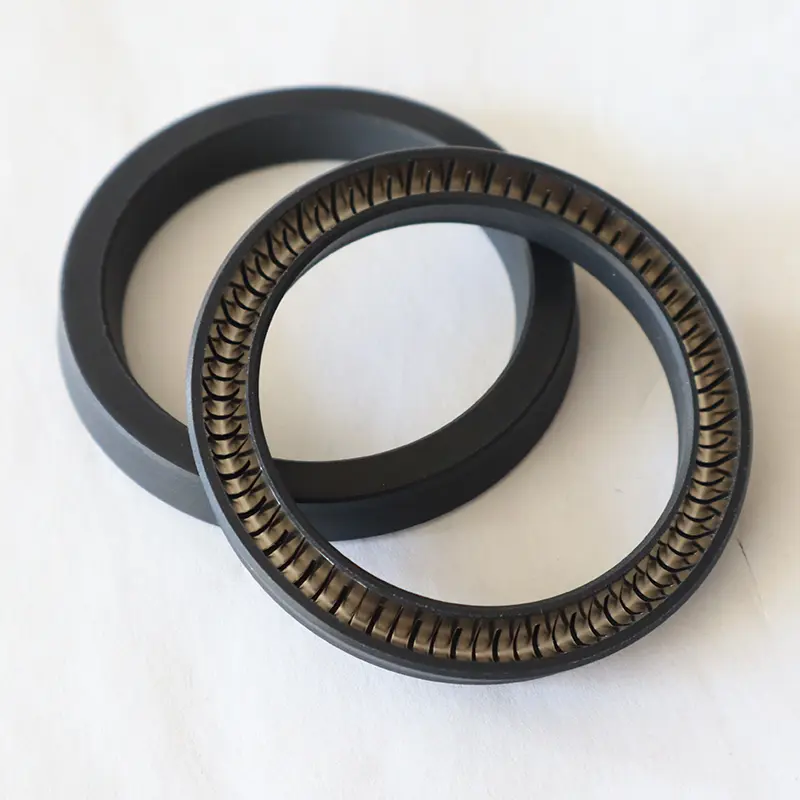

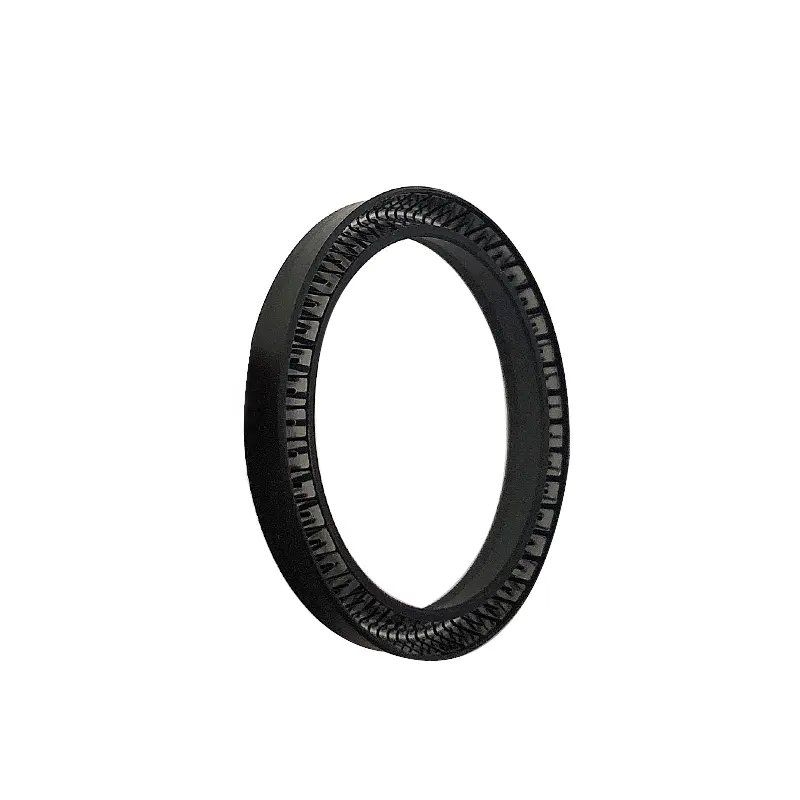

మా RC16 ఒక ప్లగ్ సీల్, మరియు RC16-B ఒక Y- ఆకారపు కలయిక ముద్ర. రెండింటి యొక్క పొడవైన కమ్మీలు ఒకటే మరియు ML5514F మరియు ISO3771 చేత పేర్కొన్న పొడవైన కమ్మీలలో వ్యవస్థాపించబడతాయి.
మరొక రేడియల్ స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్స్ ఉత్పత్తిలో, RC65 సిరీస్, RC65 ఒక ప్లగ్ సీల్, మరియు RC65-B అనేది Y- ఆకారపు కలయిక ముద్ర. అవి అదే గాడి రూపకల్పనను కూడా కలిగి ఉన్నాయి మరియు ML5514F మరియు ISO3771 చేత పేర్కొన్న పొడవైన కమ్మీలలో వ్యవస్థాపించబడతాయి.

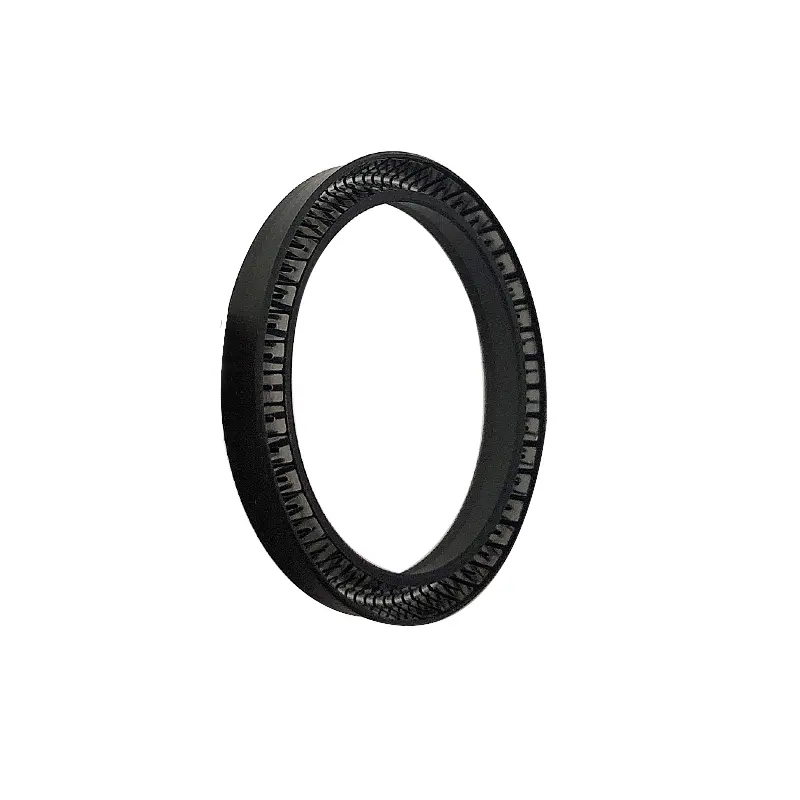

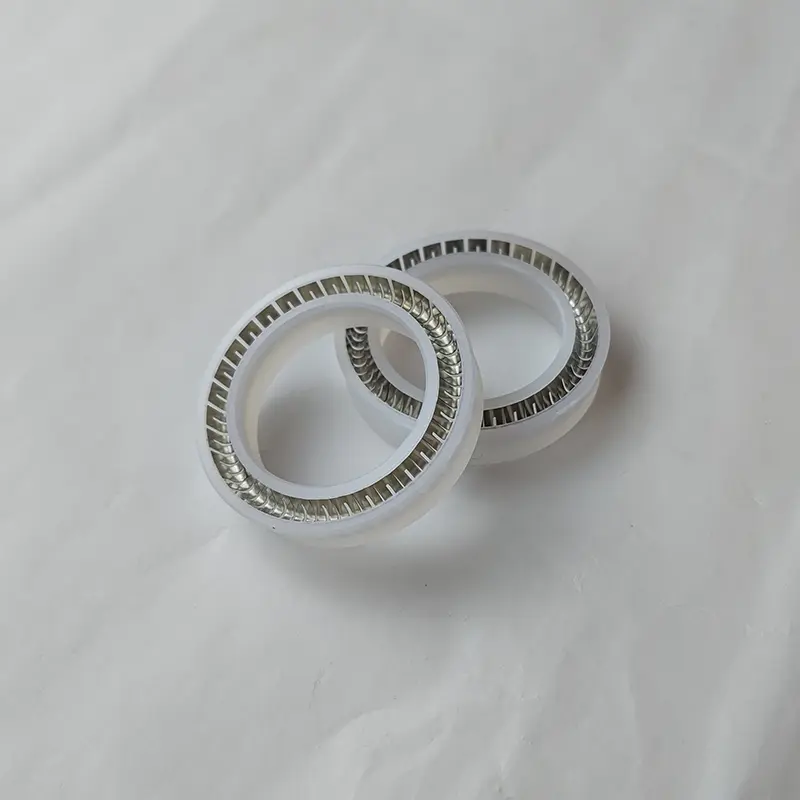

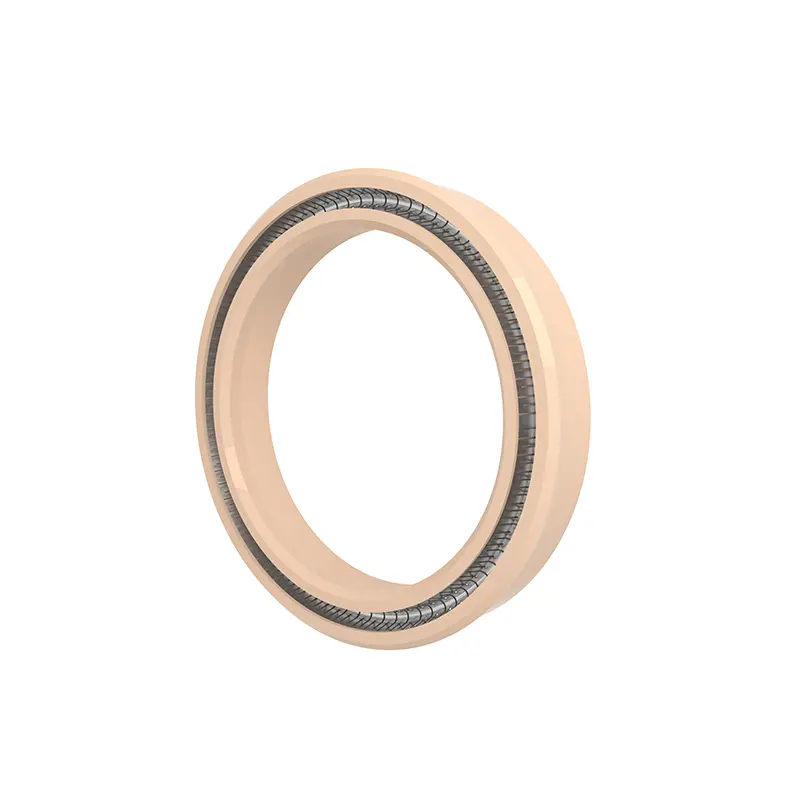

RC16 మరియు RC65 ప్లగ్ సీల్స్ స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ మరియు అధిక-ఫంక్షనల్ ప్లాస్టిక్‌లతో కూడి ఉంటాయి. స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ V- ఆకారపు స్ప్రింగ్స్ మరియు O- ఆకారపు స్ప్రింగ్‌లను ఎంచుకోవచ్చు. RC16-B మరియు RC65-B ని ఉపయోగిస్తున్నప్పుడు, సరిపోయే ఎలాస్టోమర్ పదార్థాన్ని సహేతుకంగా ఎంచుకోవడం అవసరం.
రేడియల్ స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్స్ యొక్క రెండు నమూనాలు అధిక పనితీరు, పరస్పర మార్పిడి మరియు విస్తృత అనువర్తనాన్ని కలిగి ఉంటాయి. రసాయన, పెట్రోలియం, శక్తి మరియు ఇతర రంగాలు వంటి కఠినమైన పని పరిస్థితులు మరియు ప్రత్యేక మీడియా పరిసరాలలో హైడ్రాలిక్ మరియు న్యూమాటిక్ ఎక్విప్మెంట్ సీలింగ్ కోసం ఇవి అనుకూలంగా ఉంటాయి. స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ దీర్ఘకాలిక సీలింగ్ ప్రభావాన్ని నిర్ధారించడానికి స్థిరమైన రేడియల్ శక్తిని అందిస్తుంది, అయితే అధిక-పనితీరు గల ప్లాస్టిక్ మరియు ఎలాస్టోమర్ పదార్థాల కలయిక అధిక పీడనం, అధిక వేగం మరియు తినివేయు మాధ్యమానికి అనుకూలంగా ఉంటుంది. ప్రామాణిక గాడి రూపకల్పన సంస్థాపన మరియు నిర్వహణను సులభతరం చేస్తుంది మరియు ఉపయోగం యొక్క ఖర్చును తగ్గిస్తుంది.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
రేడియల్ స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్స్ యొక్క సాధారణ లక్షణాలు:
1. పరస్పర సంబంధం, తిరిగే (స్వింగింగ్) మరియు స్టాటిక్ సీలింగ్ కోసం ఉపయోగించవచ్చు;
2. దాదాపు అన్ని ద్రవాలు మరియు రసాయన మాధ్యమాలకు వర్తిస్తుంది;
3. అధిక మరియు తక్కువ పీడనం మరియు వాక్యూమ్ సీలింగ్ కోసం అద్భుతమైన సీలింగ్ పనితీరు;
4. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, గగుర్పాటు లేదు;
5. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
6. ఉష్ణోగ్రత మరియు వివిధ సంక్లిష్ట పని పరిస్థితులలో వేగంగా మార్పులకు అనుగుణంగా వివిధ రకాల పదార్థాలు అందుబాటులో ఉన్నాయి;
7. ఆహారం మరియు medicine షధ ప్రసరణతో సంబంధం ఉన్నప్పుడు మాధ్యమానికి కాలుష్యం లేదు;
8. క్రిమిరహితం చేయవచ్చు, దాదాపు నిల్వ వ్యవధి పరిమితి లేదు.
RC16
వర్తించే పని పరిస్థితులు
| ప్రెజర్ MPA | వేగం m/s | ఉష్ణోగ్రత ℃ | మధ్యస్థం | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | దాదాపు అన్ని మీడియా |
పదార్థ ఎంపిక
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. O- ఆకారపు స్ప్రింగ్స్ మరియు V- ఆకారపు నీటి బుగ్గల నుండి స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ ఎంచుకోవచ్చు.
ఆర్డర్ ఉదాహరణ
RC16-40-PTFE4+V షాఫ్ట్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ V- ఆకారపు వసంతం
RC16-B-40-PTFE4+R02 షాఫ్ట్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మ్యాచింగ్ ఓ-రింగ్ ఫ్లోరోరబ్బర్

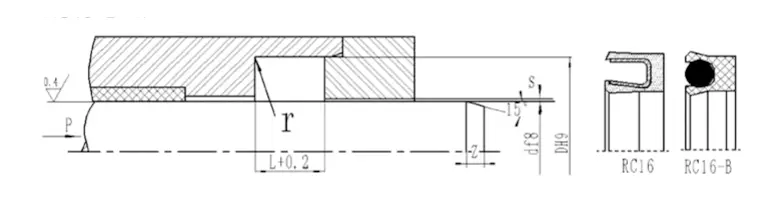

స్పెసిఫికేషన్ పారామితి పట్టిక (పారామితి పరిధిలో ఏదైనా పరిమాణం అందుబాటులో ఉంటుంది)
| df8 | DH9 | L+0.2 | స్మాక్స్ (<20mpa) | స్మాక్స్ (<40mpa) | Zmin | Rmax |
| 4 ~ 9.9 | d+2.9 | 2.4 | 0.08 | 0.05 | 0.8 ఎల్ | 0.4 |
| 10 ~ 19.9 | d+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | d+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | d+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | d+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
పాన్ సీల్ యొక్క సంస్థాపన: సాధారణంగా ఓపెన్ గాడిని ఉపయోగించండి మరియు క్లోజ్డ్ గాడి యొక్క సంస్థాపన కోసం, పాన్ సీల్ యొక్క సంస్థాపన చూడండి.
స్పెసిఫికేషన్ సైజ్ టేబుల్ (అవసరమైన లక్షణాలు ఈ పట్టికలో లేవు, దయచేసి మా కంపెనీని సంప్రదించండి, మేము 1600 మిమీ వరకు ఉత్పత్తులను సరఫరా చేయవచ్చు.)
RC65
వర్తించే పని పరిస్థితులు
| ప్రెజర్ MPA | వేగం m/s | ఉష్ణోగ్రత ℃ | మధ్యస్థం | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | దాదాపు అన్ని మీడియా |
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. O- ఆకారపు స్ప్రింగ్స్ మరియు V- ఆకారపు నీటి బుగ్గల నుండి స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ ఎంచుకోవచ్చు.
ఆర్డర్ ఉదాహరణ
RC65-40-PTFE4+V సిలిండర్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ V- ఆకారపు వసంతం
RC65-B-40-PTFE4+R02 సిలిండర్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మ్యాచింగ్ ఓ-రింగ్ ఫ్లోరోరబ్బర్

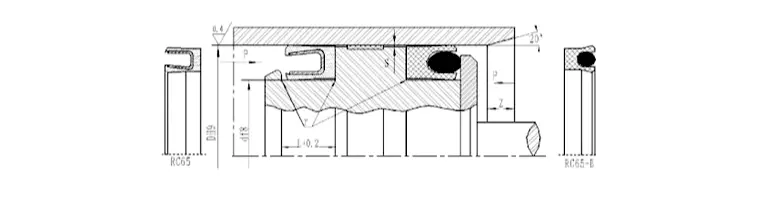

స్పెసిఫికేషన్ పారామితి పట్టిక (పారామితి పరిధిలో ఏదైనా పరిమాణం అందుబాటులో ఉంటుంది)
| DH9 | df8 | L+0.2 | స్మాక్స్ (<20mpa) | స్మాక్స్ (<40mpa) | Zmin | Rmax |
| 6 ~ 13.9 | డి -2.9 | 2.4 | 0.08 | 0.05 | 0.8 ఎల్ | 0.4 |
| 14 ~ 24.9 | డి -4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | డి -6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | డి -9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | డి -12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
