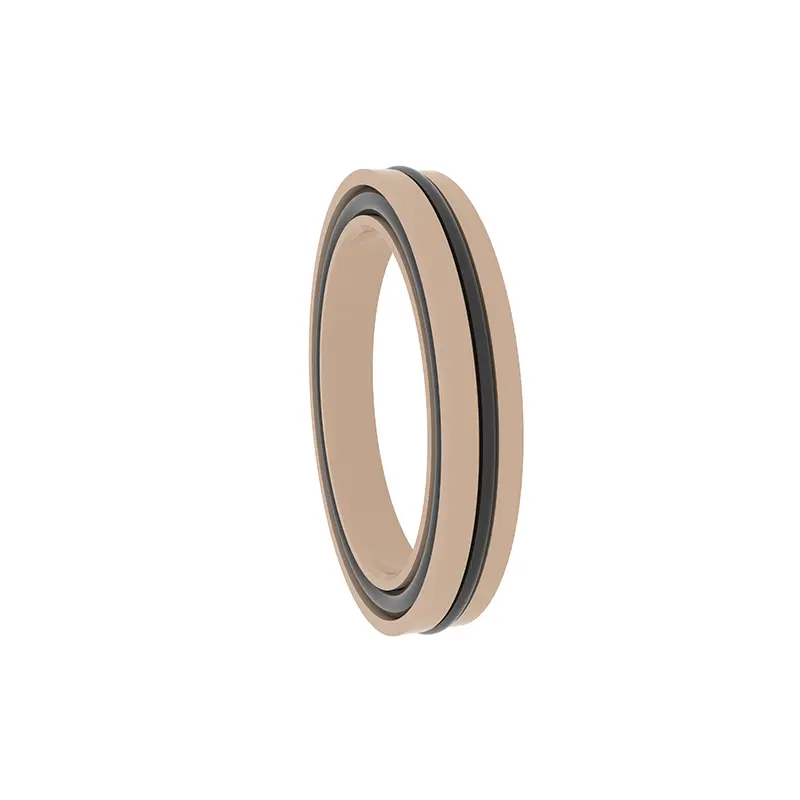

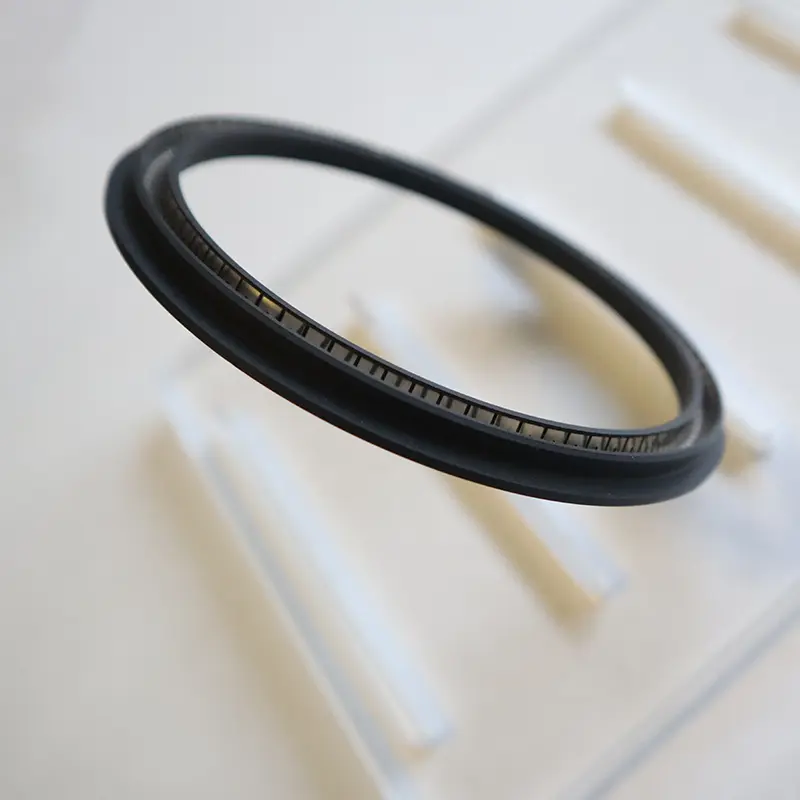

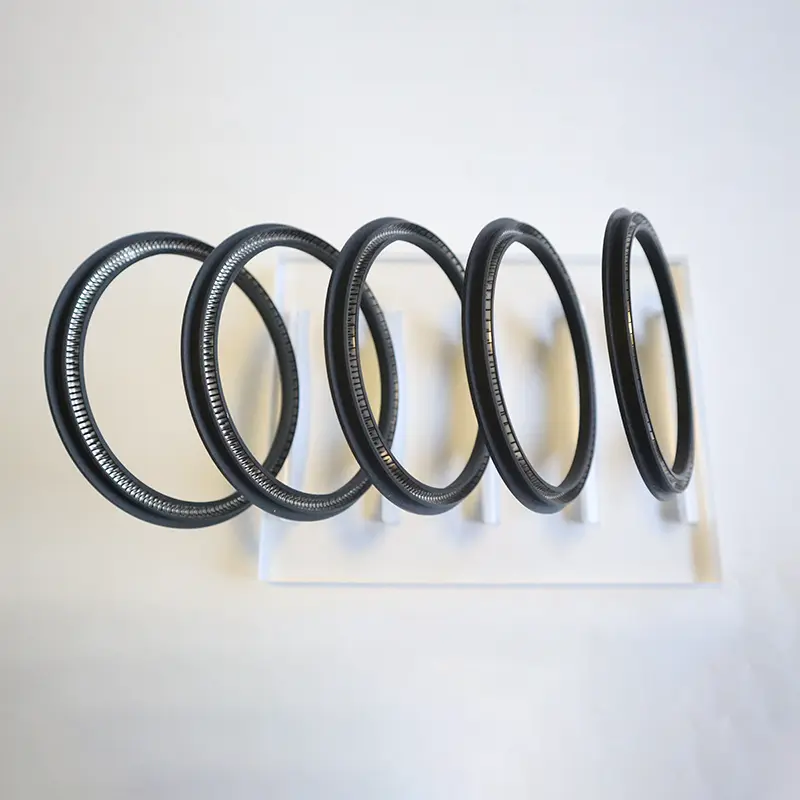

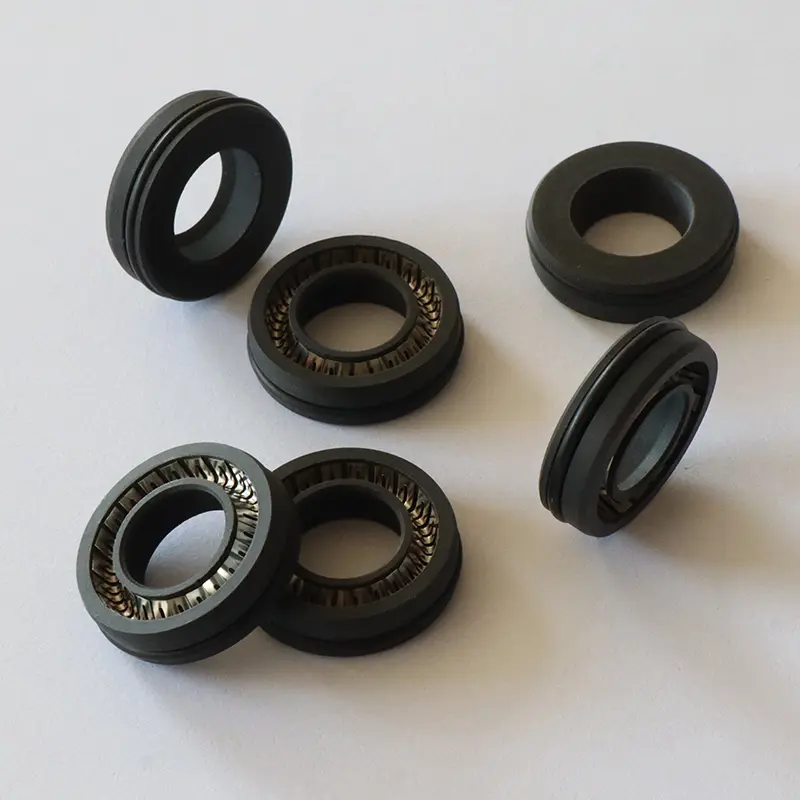

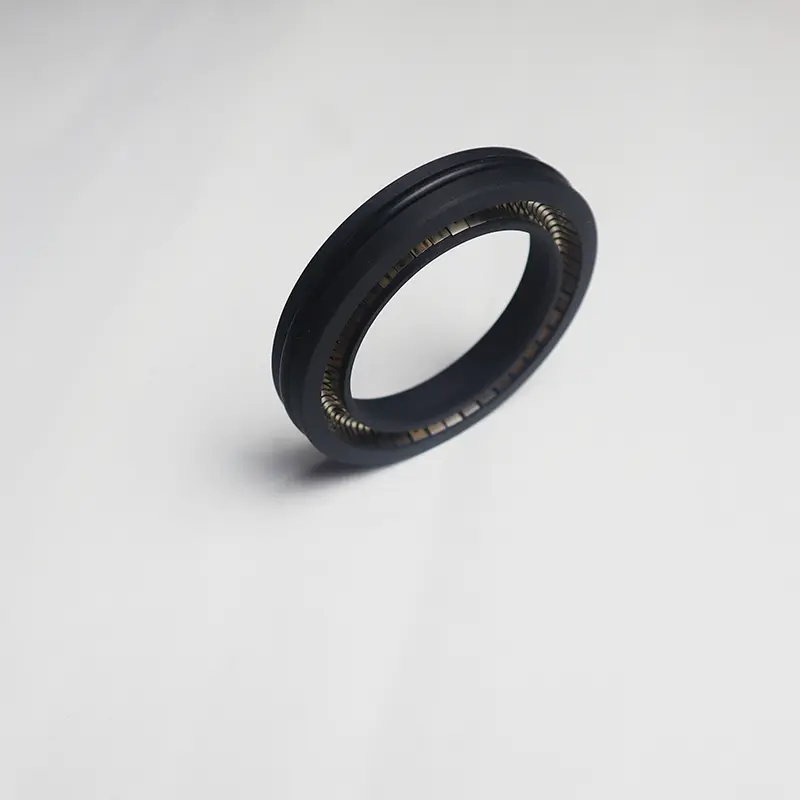

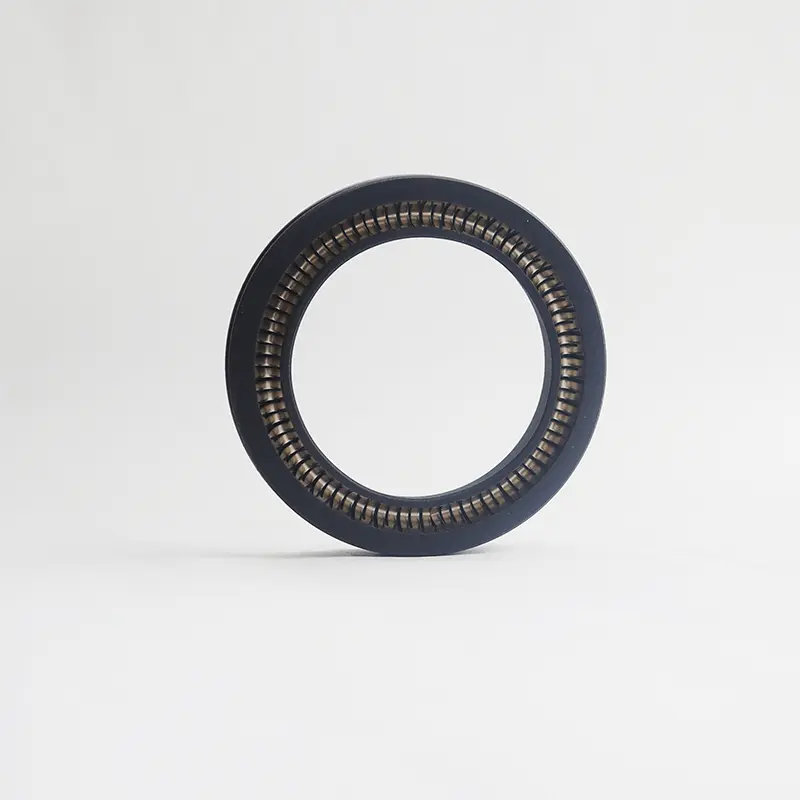

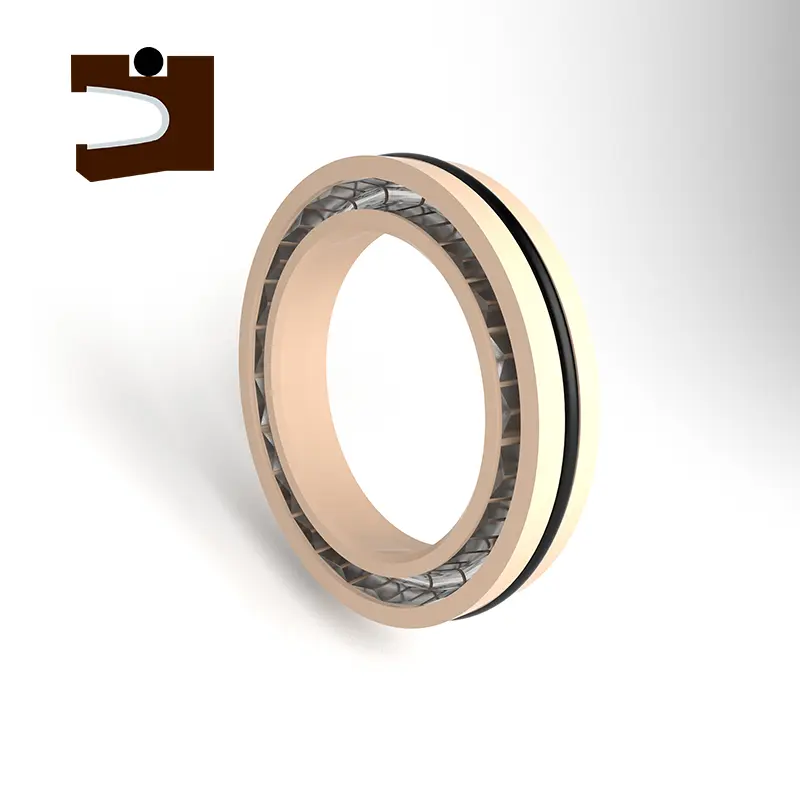

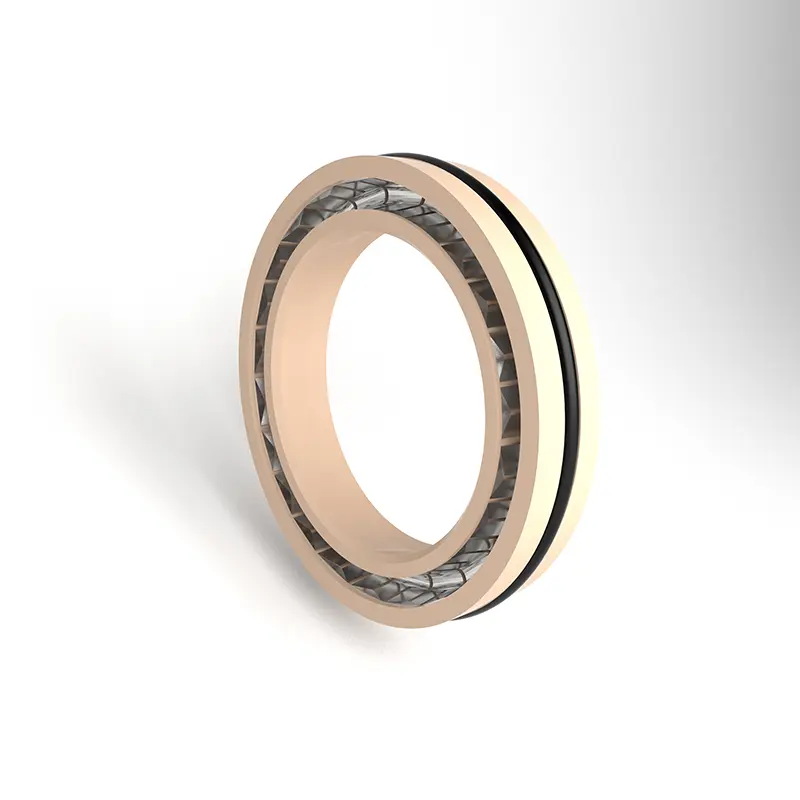

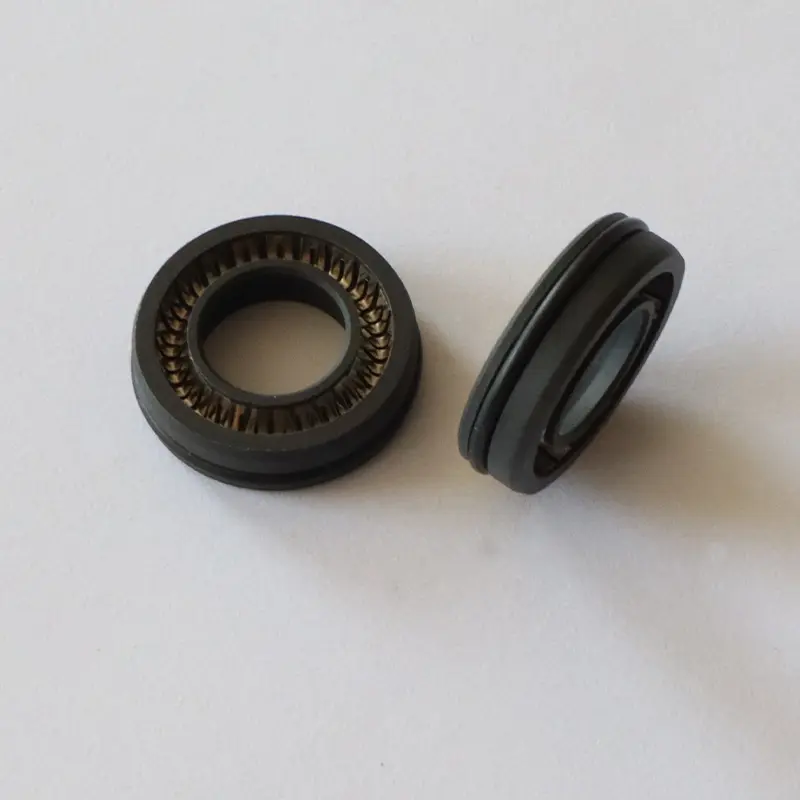

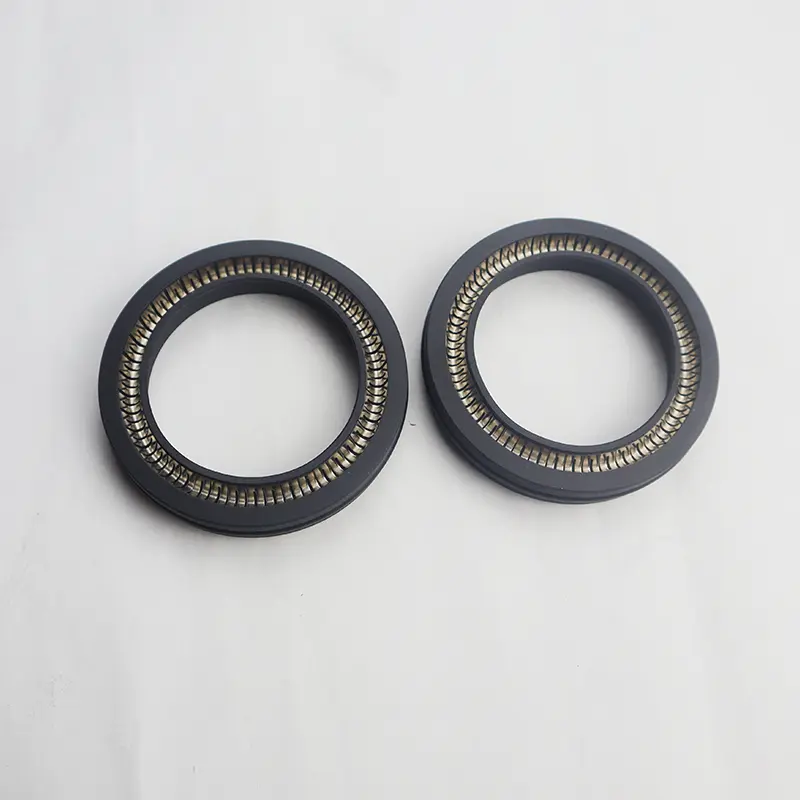

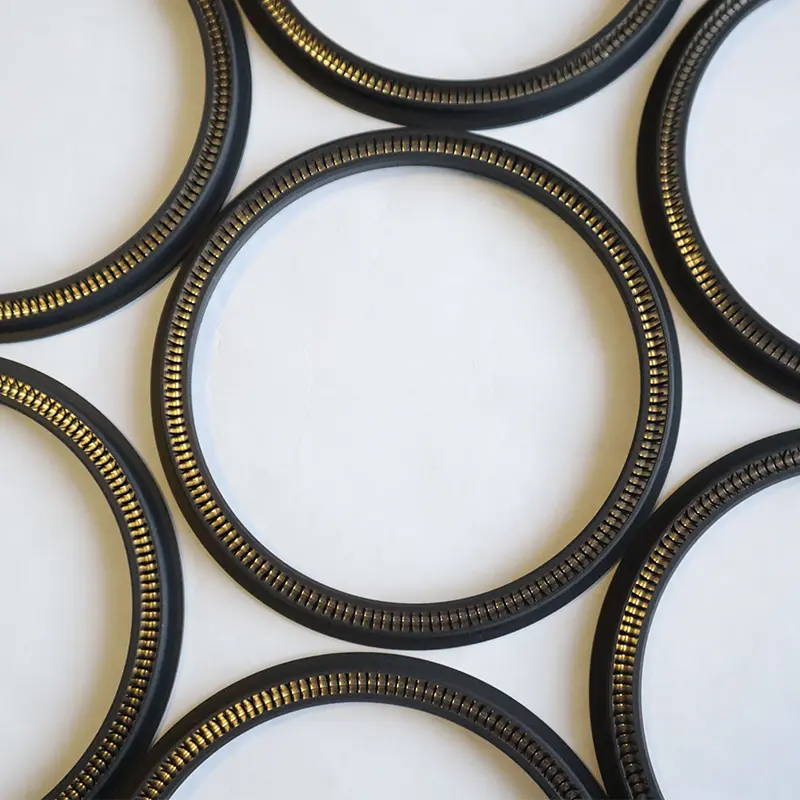

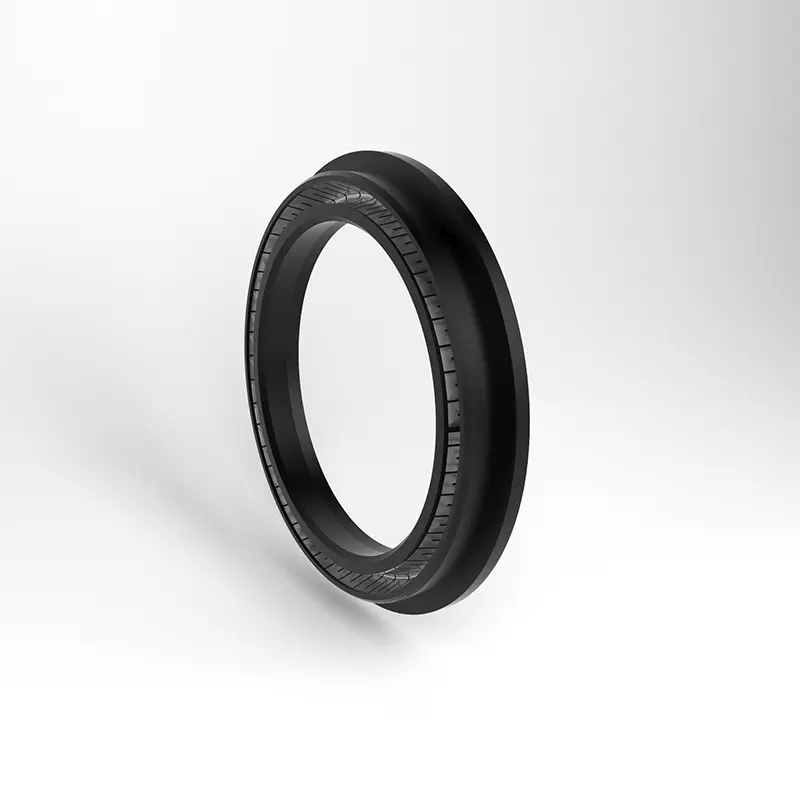

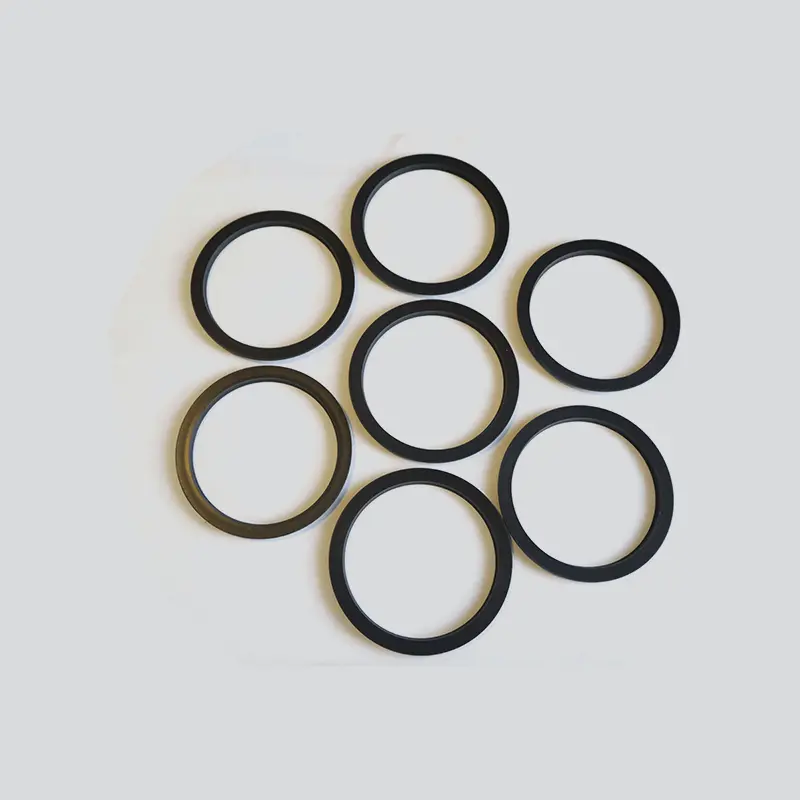

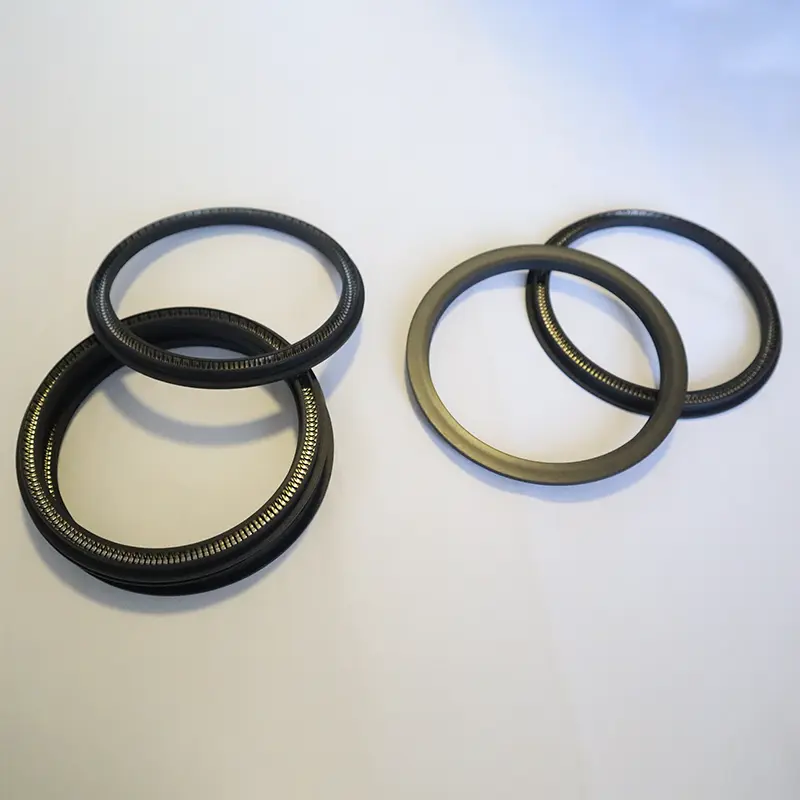

రూటేటింగ్ షాఫ్ట్ కోసం స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్ రూచెన్ సీల్స్ అభివృద్ధి చేసిన ముద్రలలో ఒకటి. అదనంగా, మనకు అనేక ఇతర రకాల ముద్రలు మరియు వివిధ రకాల సీలింగ్ పదార్థాలు ఉన్నాయి. ప్రత్యేకంగా, వాటికి పేరు పెట్టడానికి మా స్వంత అంతర్గత నమూనా ఉంది. కిందివి RC2055 మరియు RC2056 అనే రెండు మోడళ్లను పరిచయం చేశాయి.

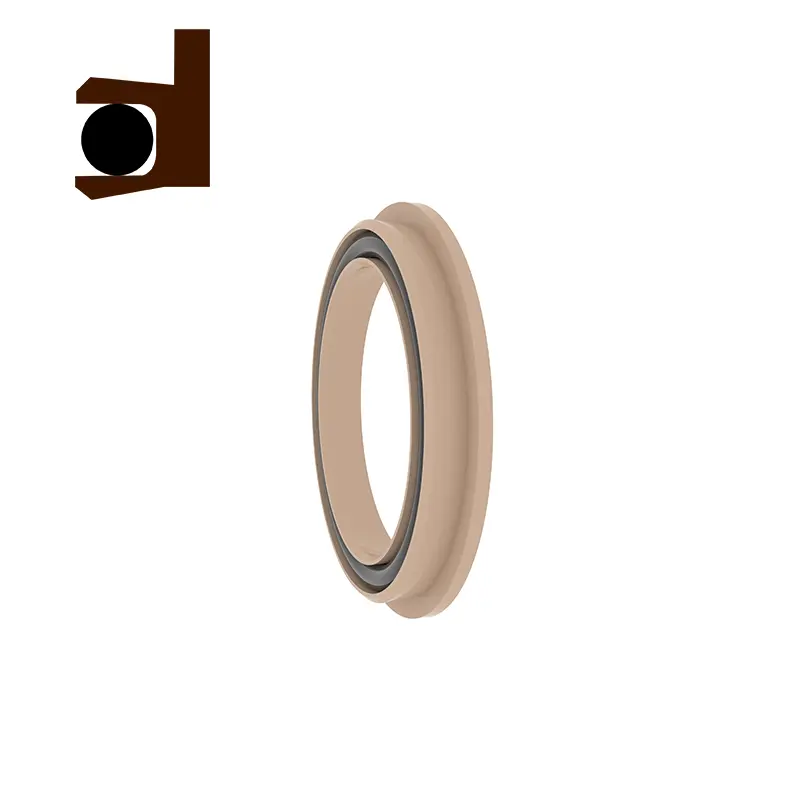

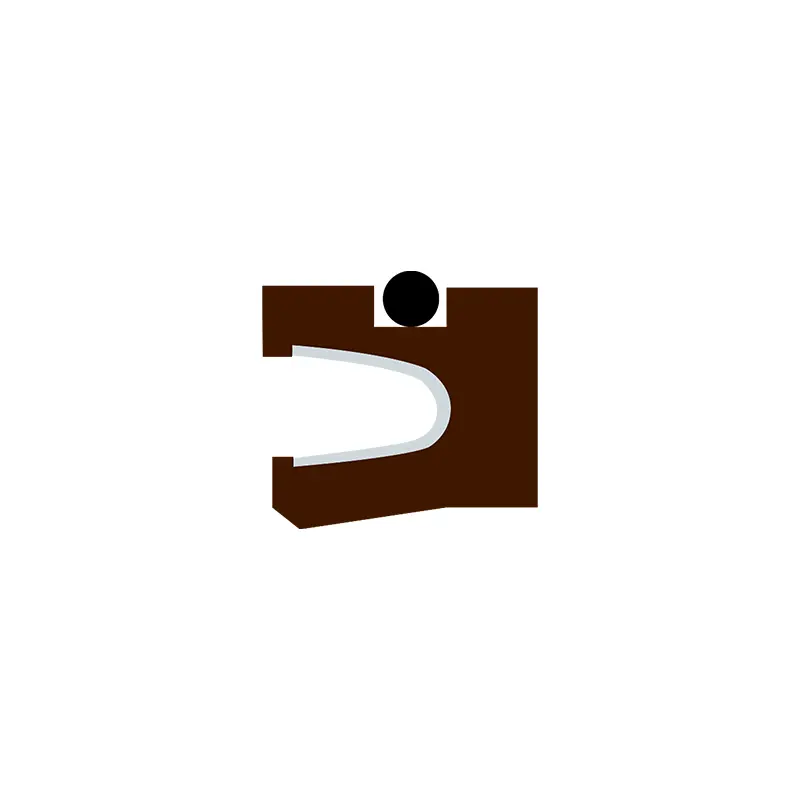

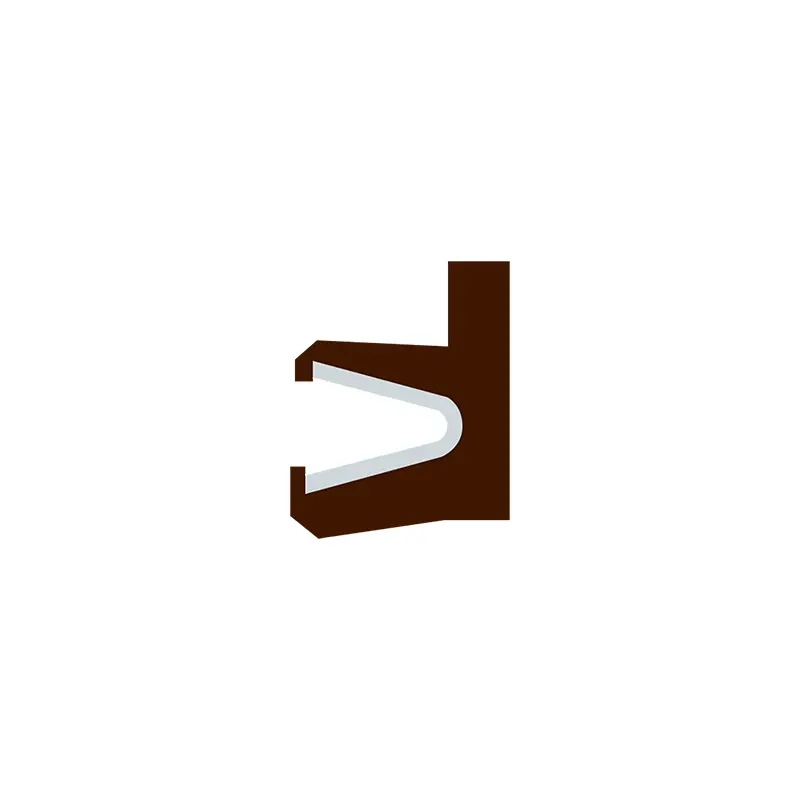

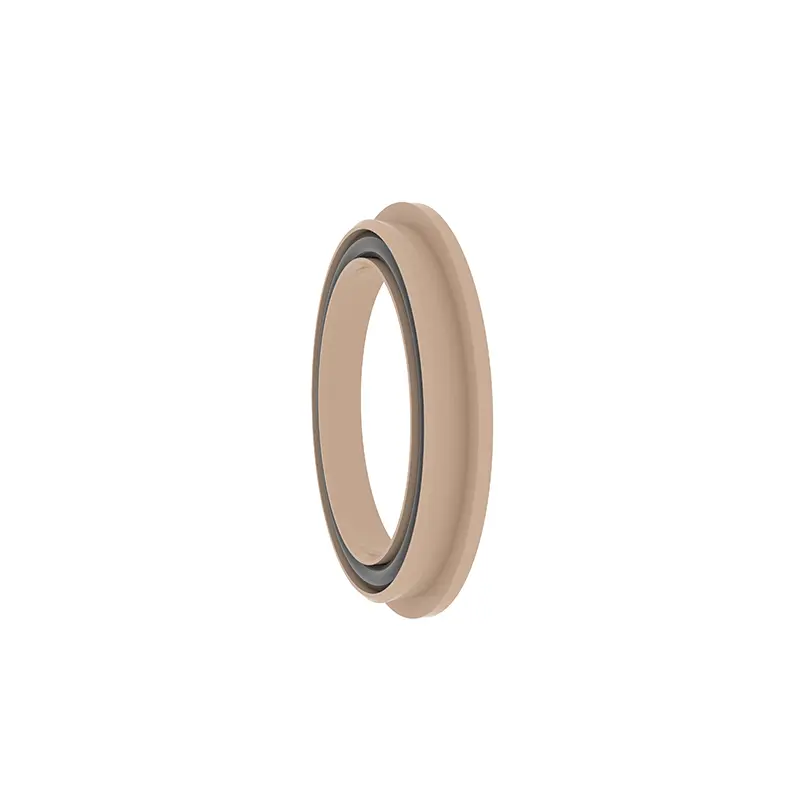

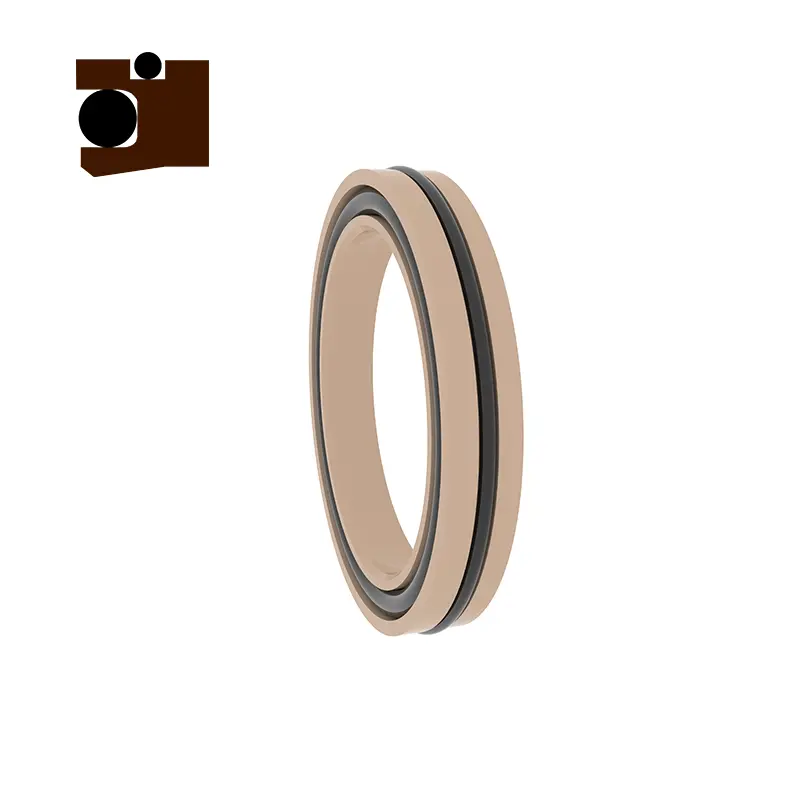

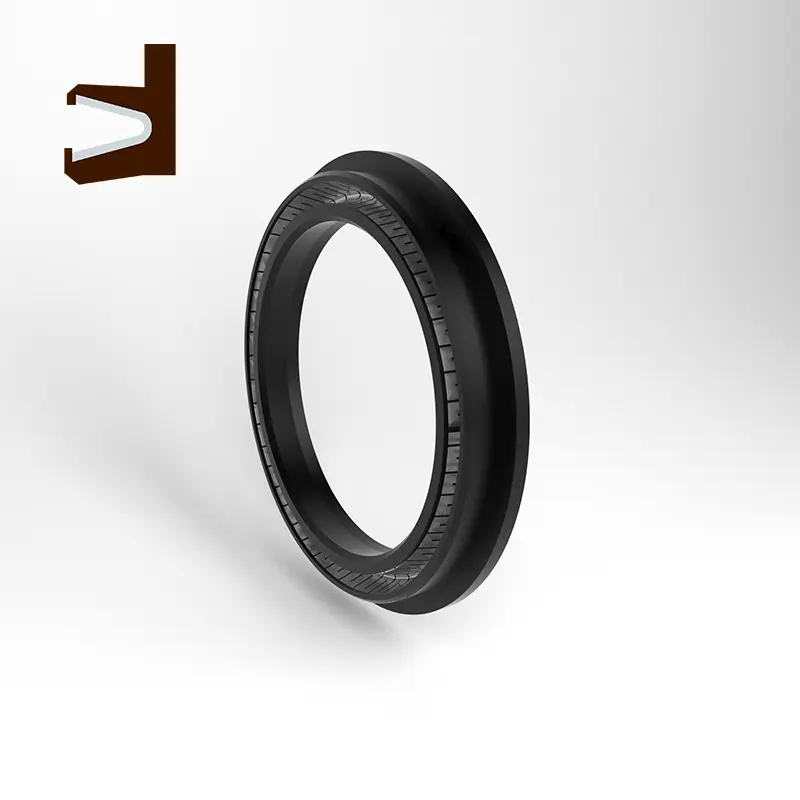

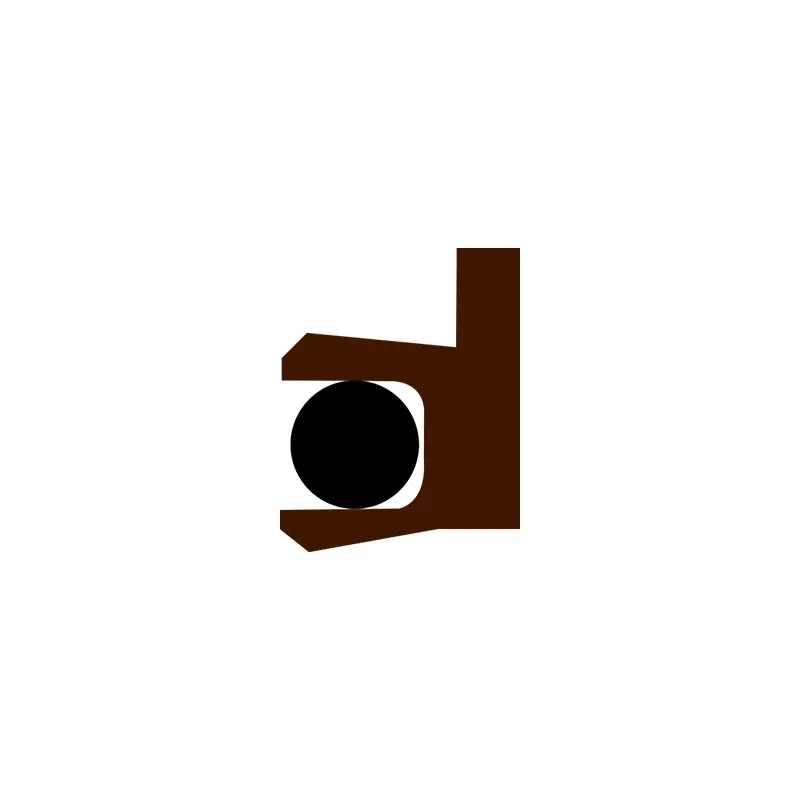

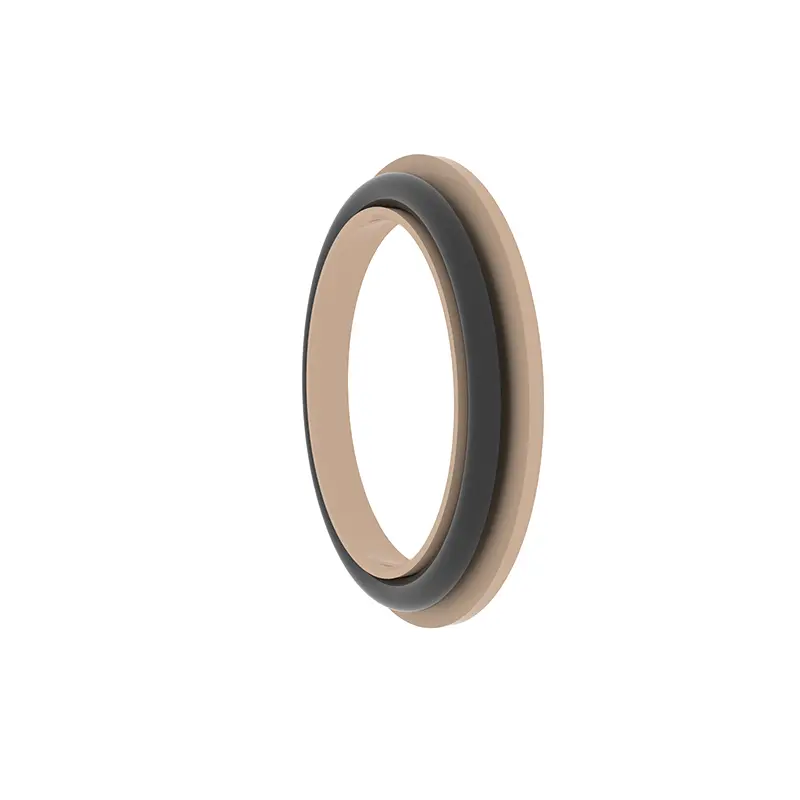

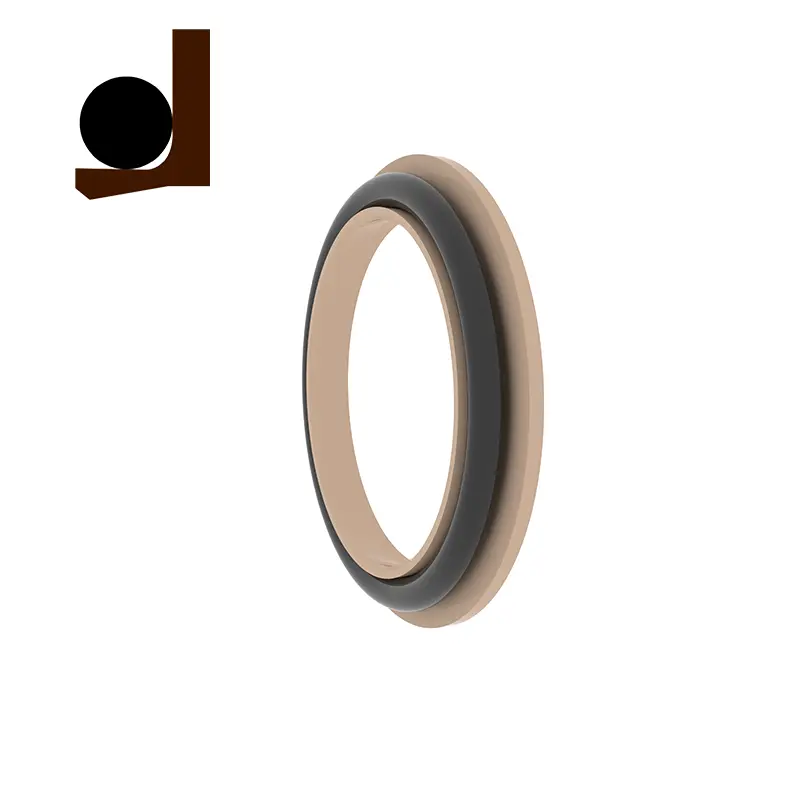

RC2055 మరియు RC2056 రోటరీ పాన్-సీల్స్, RC2055-B అనేది రోటరీ టూత్ సీల్, RC2056-B అనేది రోటరీ Y- ఆకారపు కలయిక ముద్ర, మరియు RC2055-C అనేది రోటరీ Y- ఆకారపు కాంబినేషన్ సీల్. ఒకే శ్రేణిలోని వేర్వేరు నమూనాలు ఒకే గాడి లక్షణాలను కలిగి ఉంటాయి మరియు పరస్పరం మార్చుకోగలవు. తిరిగే షాఫ్ట్ కోసం స్ప్రింగ్ ఎనర్జైజ్డ్ సీల్ యొక్క మొత్తం శ్రేణి ఏకదిశాత్మక పీడనం అధిక-ఫంక్షన్ ముద్రలకు అనుకూలంగా ఉంటుంది, ఇది తిరిగే షాఫ్ట్‌లకు వర్తించబడుతుంది. వాటిలో, RC2055 మరియు RC2056 స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ మరియు హై-ఫంక్షన్ ప్లాస్టిక్‌లతో కూడి ఉన్నాయి. RC2055-B, RC2056-B మరియు RC2055-C ను ఉపయోగిస్తున్నప్పుడు, సరిపోయే ఎలాస్టోమర్ పదార్థాన్ని సహేతుకంగా ఎంచుకోవడం అవసరం.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
ఉత్పత్తి లక్షణాలు:
స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ మరియు హై-ఫంక్షన్ ప్లాస్టిక్ కలయిక అద్భుతమైన సీలింగ్ పనితీరు మరియు మన్నికను కలిగి ఉంది.
ప్రతి సిరీస్ యొక్క గాడి రూపకల్పన ఒకటే, వీటిని పరస్పరం మార్చుకోవచ్చు మరియు వివిధ పని పరిస్థితులకు అనువైనది.
తిరిగే షాఫ్ట్ కోసం వసంత శక్తివంతమైన ముద్రలో చేర్చబడిన నమూనాలు విభిన్న పారిశ్రామిక అవసరాలను తీర్చడానికి షాఫ్ట్ వన్-వే ప్రెజర్ సీలింగ్‌ను తిప్పడానికి అనుకూలంగా ఉంటాయి.
RC2055-B, RC2055-C మరియు RC2056-B అనుకూలతను మెరుగుపరచడానికి పని పరిస్థితుల ప్రకారం సరిపోయే ఎలాస్టోమర్ పదార్థాల ఎంపికకు మద్దతు ఇస్తాయి.
అప్లికేషన్ దృశ్యాలు:
పారిశ్రామిక పరికరాలు, ఇంజనీరింగ్ యంత్రాలు, హైడ్రాలిక్ వ్యవస్థలు మొదలైన వాటికి అనువైన షాఫ్ట్ వన్-వే ప్రెజర్ సీల్ తిరిగేలా చేస్తుంది.
పెట్రోకెమికల్స్, ఎనర్జీ ఎక్విప్మెంట్, హెవీ మెషినరీ, వంటి అధిక-ఫంక్షన్ సీలింగ్ అవసరాలు.
సాంకేతిక ప్రయోజనాలు:
స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్స్ దీర్ఘకాలిక సీలింగ్ ప్రభావాన్ని నిర్ధారించడానికి స్థిరమైన రేడియల్ శక్తిని అందిస్తాయి.
అధిక-ఫంక్షన్ ప్లాస్టిక్ మరియు ఎలాస్టోమర్ పదార్థాల కలయిక అధిక పీడనం మరియు అధిక వేగం పని పరిస్థితులకు అనుకూలంగా ఉంటుంది.
గాడి మార్చుకోగలిగిన డిజైన్ సంస్థాపన మరియు నిర్వహణను సులభతరం చేస్తుంది మరియు ఉపయోగం యొక్క ఖర్చును తగ్గిస్తుంది.
వినియోగ సూచనలు:
నిర్దిష్ట పని పరిస్థితుల ప్రకారం తగిన సీల్ మోడల్ మరియు ఎలాస్టోమర్ పదార్థాలను ఎంచుకోండి.
ముద్రకు నష్టం జరగకుండా సంస్థాపన సమయంలో గాడి శుభ్రంగా ఉందని నిర్ధారించుకోండి.
RC2055
వర్తించే పని పరిస్థితులు (పరిమితి విలువలు ఒకే సమయంలో కనిపించకూడదు)
| ఒత్తిడి (Mpa) | ఉష్ణోగ్రత (℃ ℃) | వేగం (m/s) | మధ్యస్థం | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | దాదాపు అన్ని ద్రవ మరియు గ్యాస్ మీడియా |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
పదార్థ ఎంపిక
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలను ఎంచుకోవచ్చు: RO1 నైట్రిల్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్: వి-ఆకారపు వసంత.
ఆర్డర్ ఉదాహరణ
RC2055- 40-PTFE4+V షాఫ్ట్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ V- ఆకారపు వసంతం
RC2055-B-40-PTFE4+R02 షాఫ్ట్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మ్యాచింగ్ O- రింగ్ ఫ్లోరోరబ్బర్
RC2055-C-40-PTFE4+R02 షాఫ్ట్ వ్యాసం 40, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మ్యాచింగ్ ఓ-రింగ్ ఫ్లోరోరబ్బర్

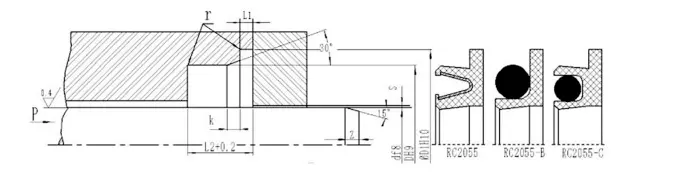

స్పెసిఫికేషన్ పారామితి పట్టిక (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి)
| రాడ్ వ్యాసం పరిధి d f8 | గాడి వ్యాసం DH9 | గాడి వ్యాసం D1H10 | అంచు లోతు ఎల్ 1 | గాడి వెడల్పు ఎల్ | దిగుమతి చామ్ఫర్ k | రేడియల్ క్లియరెన్స్ ఎస్ గరిష్టంగా | చామ్ఫర్ పొడవు | r మాక్స్ | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | d+5 | d+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | d+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | d+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d+14 | d+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
గమనిక: తిరిగే షాఫ్ట్ యొక్క ఉపరితల కాఠిన్యం HRC ≥ 58 గా ఉండాలని సిఫార్సు చేయబడింది.

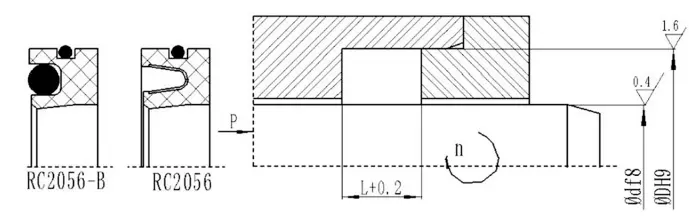

RC2056
వర్తించే పని పరిస్థితులు (పరిమితి విలువలు ఒకే సమయంలో కనిపించకూడదు)
| ఒత్తిడి (Mpa) | ఉష్ణోగ్రత (℃ ℃) | వేగం (m/s) | మధ్యస్థం | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | దాదాపు అన్ని ద్రవ మరియు గ్యాస్ మీడియా |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
పదార్థ ఎంపిక
1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలను ఎంచుకోవచ్చు: RO1 నైట్రిల్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, Etc.
3. స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్: వి-ఆకారపు వసంత.
ఆర్డర్ ఉదాహరణ
RC2056-40*62*8-PTFE4+V D*D*L, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్ V- ఆకారపు వసంతం
RC2056-B-40*62*8-PTFE4+R02 D*D*L, సీలింగ్ రింగ్ మెటీరియల్ PTFE4, మరియు మ్యాచింగ్ ఓ-రింగ్ ఫ్లోరోరబ్బర్
