రోటరీ షాఫ్ట్ లిప్ సీల్స్సాధారణంగా చమురు ముద్రలు అని పిలుస్తారు. అవి రోటరీ బేరింగ్ హౌసింగ్‌లలో వ్యవస్థాపించబడ్డాయి మరియు తిరిగే షాఫ్ట్‌కు వ్యతిరేకంగా సాపేక్ష కదలికకు లోనవుతాయి. ఒక మెటల్ ఇన్సర్ట్ నిర్మాణాత్మక మద్దతును అందిస్తుంది, అయితే ఒక గార్టెర్ స్ప్రింగ్ సీలింగ్ పెదవికి రేడియల్ ప్రీలోడ్‌ను వర్తింపజేస్తుంది, కందెన లీకేజీని మరియు బాహ్య కలుషితాల ప్రవేశాన్ని నివారిస్తుంది.

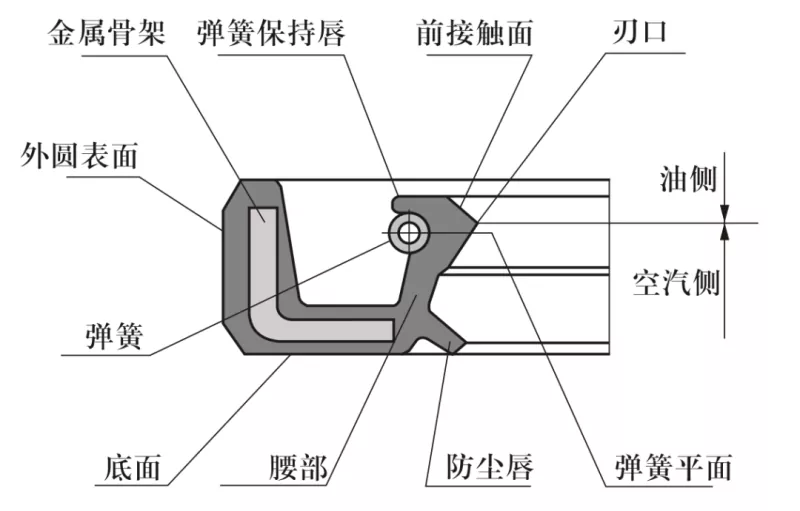

సాధారణ చమురు ముద్ర క్రాస్-సెక్షన్ల స్కీమాటిక్
1. షాఫ్ట్ మెటీరియల్: సాధారణంగా కార్బన్ స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్. హై-స్పీడ్ అప్లికేషన్ల కోసం, HRC 40–45 కాఠిన్యంతో క్రోమ్ ప్లేటింగ్ ఉపయోగించబడుతుంది.
2. రోటరీ షాఫ్ట్ మరియు హౌసింగ్ బోర్ డిజైన్: షాఫ్ట్ ఉపరితలం మృదువుగా మరియు బర్ర్స్ లేకుండా ఉండాలి. స్పైరల్ మ్యాచింగ్ మార్కులు లీకేజీకి దారితీసే పంపింగ్ ప్రభావాన్ని సృష్టించగలవు; అందువల్ల, సీల్ వ్యవస్థాపించబడిన షాఫ్ట్ ప్రాంతాన్ని Ra 0.1-0.5 μm యొక్క ఉపరితల కరుకుదనంతో రుబ్బు చేయడానికి సిఫార్సు చేయబడింది. భ్రమణ వేగం పెరిగేకొద్దీ సున్నితమైన ముగింపు అవసరం.
ఇన్‌స్టాలేషన్ మరియు తొలగింపును సులభతరం చేయడానికి, షాఫ్ట్ మరియు హౌసింగ్ బోర్‌ను బొమ్మలు 1 మరియు 2లో చూపిన విధంగా చాంఫర్‌లు లేదా గుండ్రని అంచులతో రూపొందించాలి.

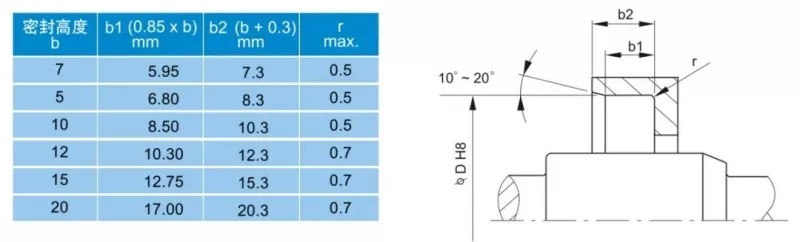

మూర్తి 1: హౌసింగ్ బోర్ చాంఫర్ డిజైన్

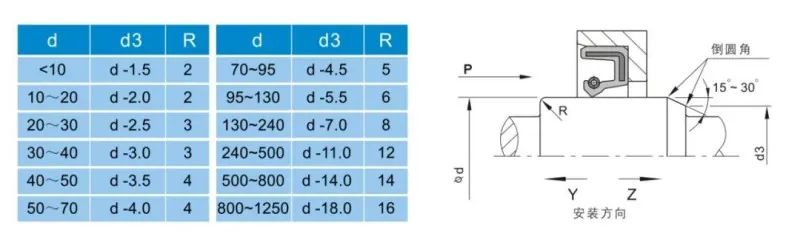

మూర్తి 2: రోటరీ షాఫ్ట్ చాంఫర్ డిజైన్

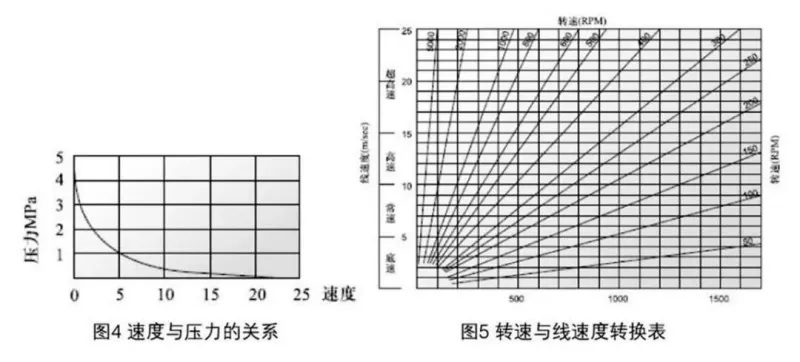

సీలింగ్ పనితీరును ప్రభావితం చేసే అనేక అంశాలు ఉన్నాయి. చమురు ముద్ర యొక్క స్వంత పదార్థం మరియు నిర్మాణం దాటి, మాధ్యమం, ఉష్ణోగ్రత, పీడనం, సరళత, వేగం మరియు ఉపరితల కరుకుదనం వంటి అంశాలు నేరుగా పనితీరును ప్రభావితం చేస్తాయి-మరియు ఈ కారకాలు తరచుగా ఒకదానితో ఒకటి సంకర్షణ చెందుతాయి. కింది చార్ట్‌లు వినియోగదారు సూచన కోసం అందించబడ్డాయి.

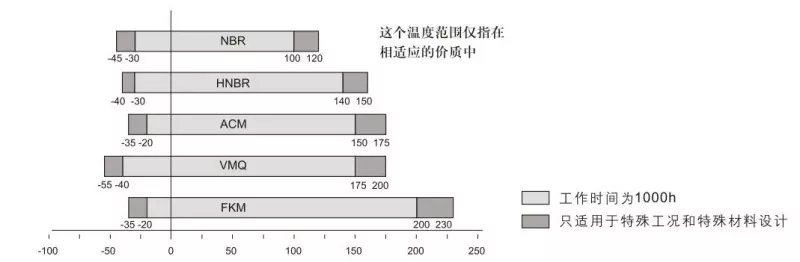

మూర్తి 3: చమురు ముద్రలపై ఉష్ణోగ్రత ప్రభావం

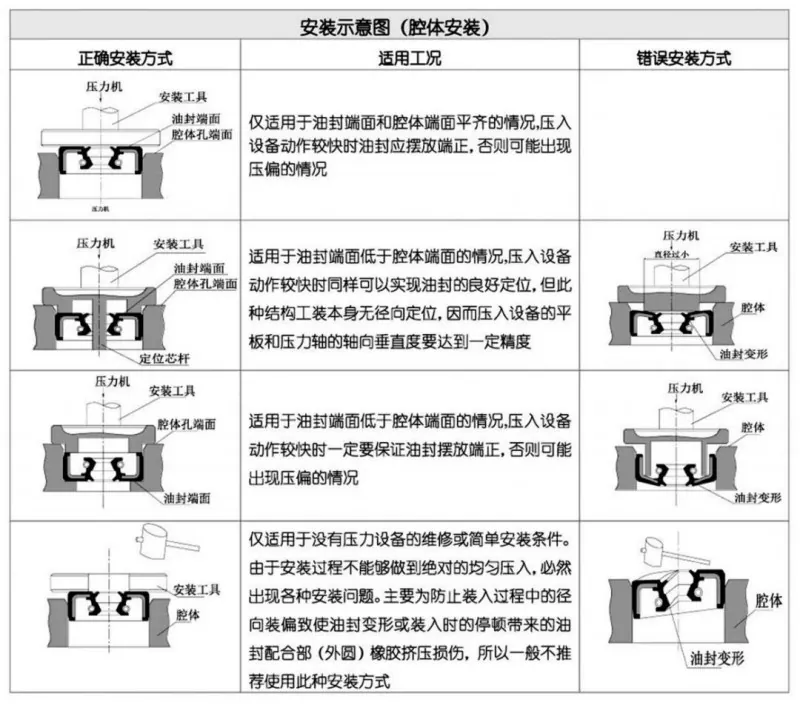

చమురు ముద్ర యొక్క సరైన పనితీరు కోసం జాగ్రత్తగా ఇన్‌స్టాలేషన్ అవసరం.
