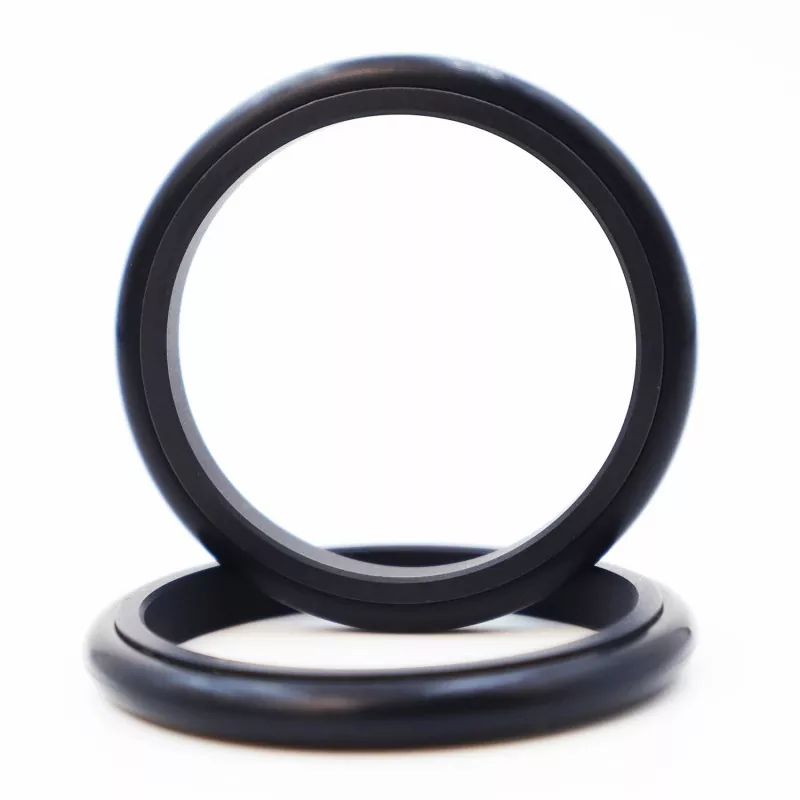

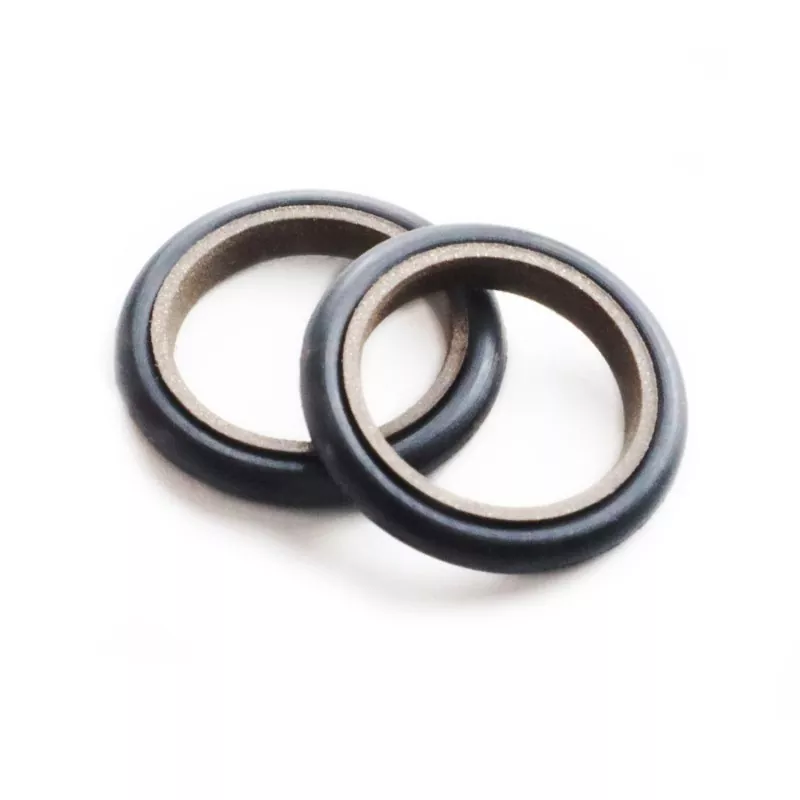

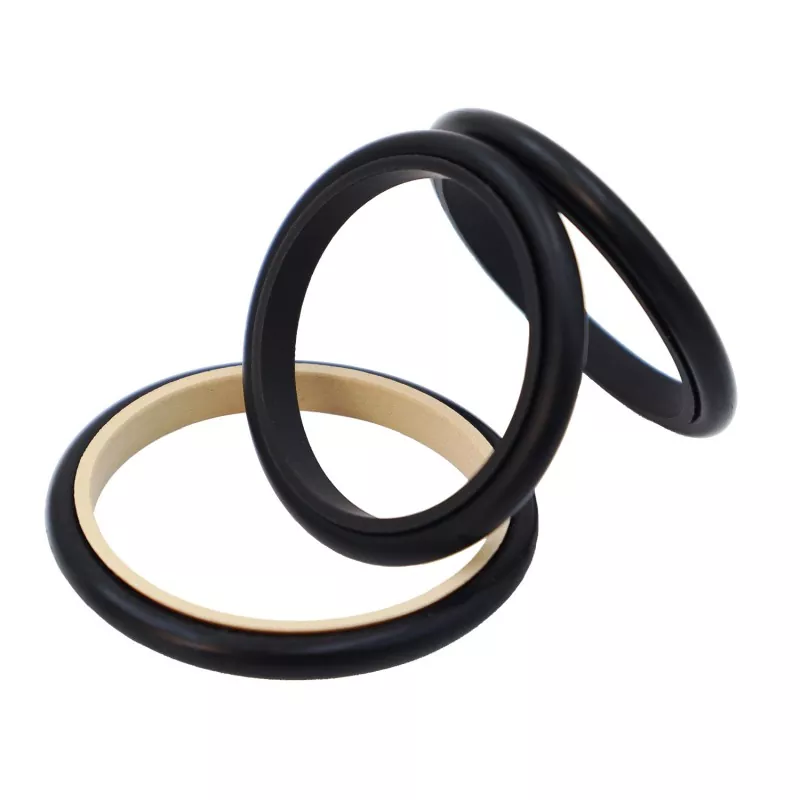

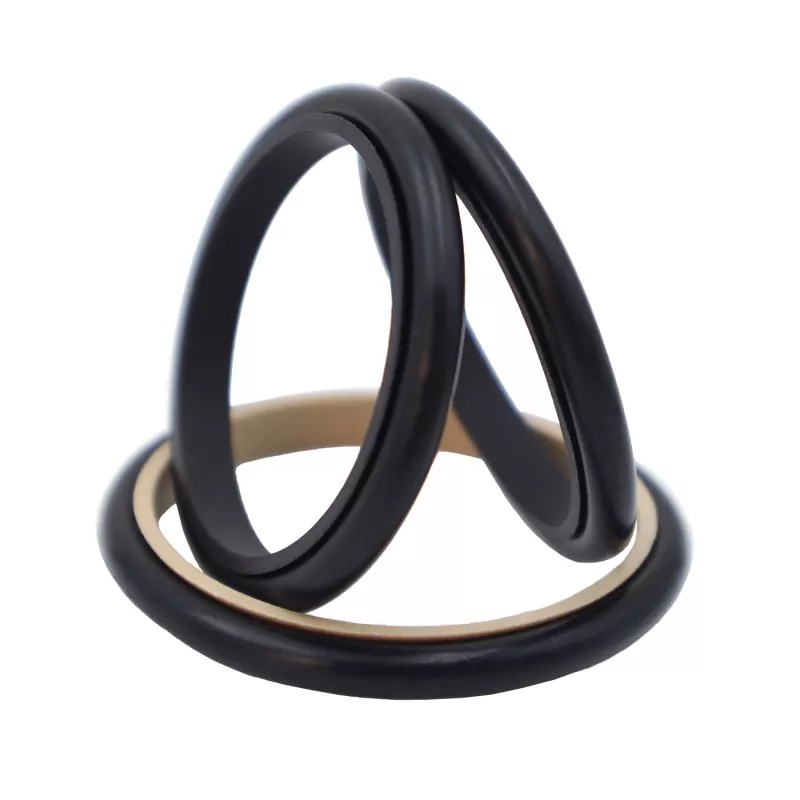

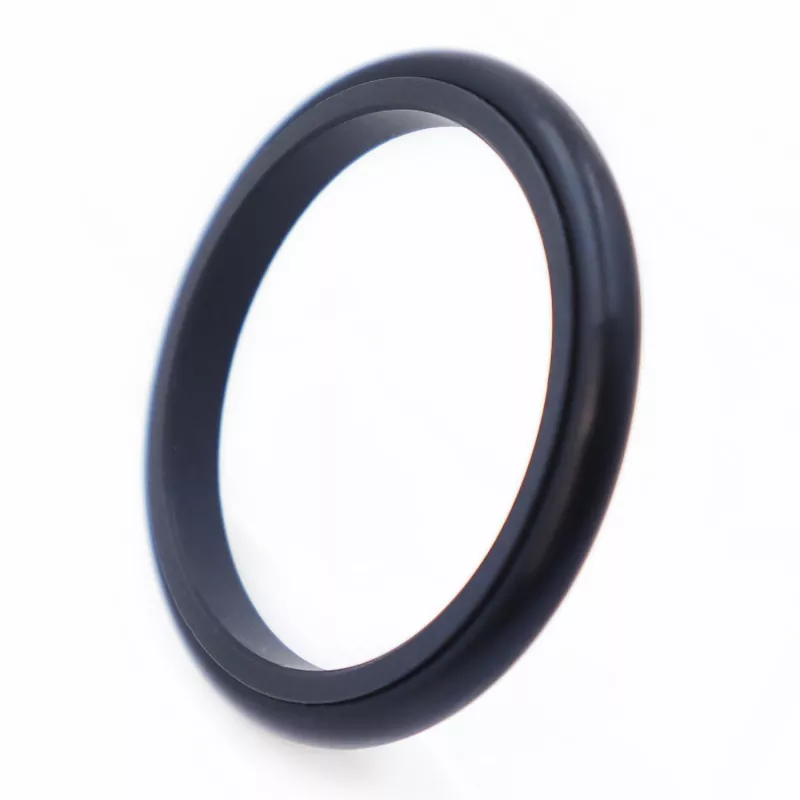

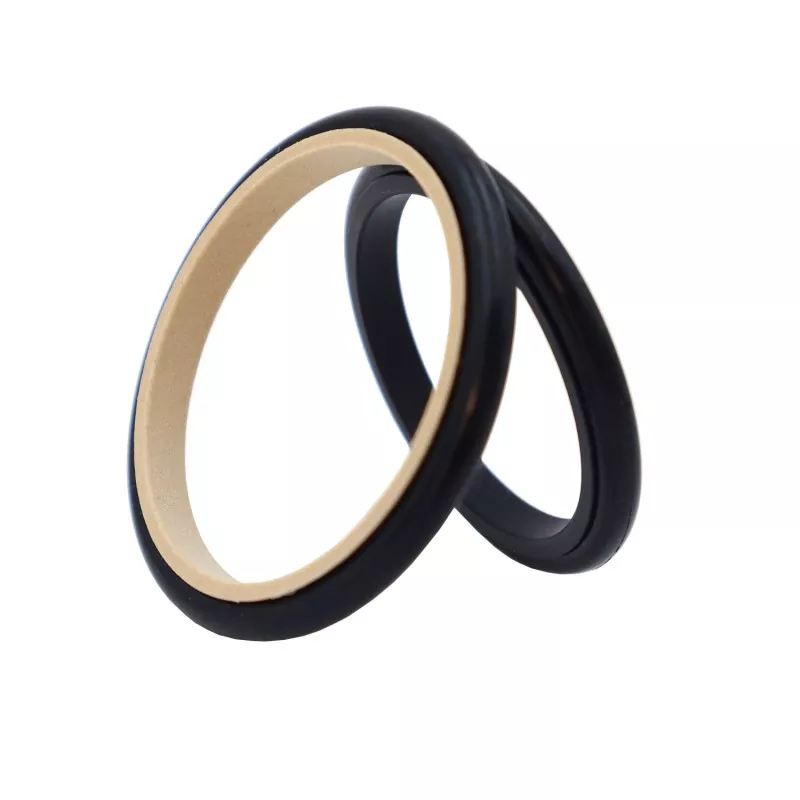

క్యాప్ కాంబినేషన్ సీల్‌లో PTFE క్యాప్-ఆకారపు సీల్ రింగ్ మరియు రబ్బరు O-రింగ్ ఉంటాయి, హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ అప్లికేషన్‌లలో బైడైరెక్షనల్ ప్రెజర్ సీలింగ్ కోసం రూపొందించబడింది. O-రింగ్ రేడియల్ ఫోర్స్‌ను అందిస్తుంది మరియు సీల్ రింగ్‌పై ధరించినందుకు భర్తీ చేస్తుంది; సీల్ రింగ్ ఒక సన్నని-పెదవి డిజైన్‌ను కలిగి ఉంది, ఇది అద్భుతమైన ఫాలో-అప్ పరిహారం సామర్థ్యాలను అందిస్తుంది, దీని ఫలితంగా అత్యుత్తమ సీలింగ్ పనితీరు ఉంటుంది. ఇది ప్రామాణిక GB1235 O-రింగ్ గ్రూవ్‌లకు అనుకూలంగా ఉంటుంది. 30mm కంటే తక్కువ రాడ్ వ్యాసాల కోసం, స్ప్లిట్-టైప్ (ఓపెన్) గాడి డిజైన్‌ను ఉపయోగించాలి.
ఈ సీల్ హైడ్రాలిక్ మరియు న్యూమాటిక్ ఆపరేటింగ్ పరిస్థితులకు అనుకూలంగా ఉంటుంది మరియు ద్విదిశాత్మక పీడన సీలింగ్కు మద్దతు ఇస్తుంది. ఇది తక్కువ రాపిడి, కనిష్టంగా విడిపోయే నిరోధకత, స్టిక్-స్లిప్ లేకుండా మృదువైన ఆపరేషన్, ఆయిల్-ఫ్రీ లూబ్రికేషన్‌కు అనుకూలత మరియు సుదీర్ఘ సేవా జీవితం వంటి ప్రయోజనాలను అందిస్తుంది. దీనికి కనీస సంస్థాపన స్థలం అవసరం మరియు సులభంగా వేరుచేయడం మరియు నిర్వహణను అనుమతిస్తుంది.
ఎంపిక గమనిక: 30mm లేదా అంతకంటే తక్కువ రాడ్ వ్యాసం కలిగిన అప్లికేషన్‌ల కోసం, ఇన్‌స్టాలేషన్ కోసం స్ప్లిట్-టైప్ (ఓపెన్) గాడిని ఉపయోగించడం సిఫార్సు చేయబడింది.
1. హైడ్రాలిక్ మరియు వాయు అప్లికేషన్లు రెండింటికీ అనుకూలం; ద్విదిశాత్మక పీడన సీలింగ్కు మద్దతు ఇస్తుంది.
2. తక్కువ రాపిడి, కనిష్ట విచ్ఛిన్న నిరోధకత మరియు మృదువైన కదలిక; సమాన డైనమిక్ మరియు స్టాటిక్ రాపిడి; స్టిక్-స్లిప్ లేదు.
3. సుదీర్ఘ సేవా జీవితం; చమురు రహిత లూబ్రికేషన్ అప్లికేషన్లకు అనుకూలం.
4. కాంపాక్ట్ డిజైన్; సులభమైన సంస్థాపన మరియు నిర్వహణ.
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మీడియా |
|
≤20 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
ఖనిజ ఆధారిత హైడ్రాలిక్ ఆయిల్, అగ్ని-నిరోధక ద్రవాలు (HFA/HFB), వాయువులు మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. దానితో పాటుగా ఉన్న O-రింగ్‌కు సంబంధించిన పదార్థాలు: R01 నైట్రైల్ రబ్బర్ (NBR), R02 ఫ్లోరోరబ్బర్ (FKM) మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; ప్రత్యామ్నాయ పదార్థాలలో PTFE1, PTFE2 మరియు PTFE4 ఉన్నాయి.
ఆర్డర్ మోడల్: RC13—80-PTFE3—R01 లేదా SPNC-80-PTFE3—R01
RC13/SPNC - మోడల్ 80 - షాఫ్ట్ వ్యాసం dPTFE3 - PTFE మెటీరియల్ కోడ్ R01 - O-రింగ్ మెటీరియల్ కోడ్
స్పెసిఫికేషన్ల పట్టికలో జాబితా చేయబడిన ఏ పరిమాణంలోనైనా ఉత్పత్తులను తయారు చేయవచ్చు.
|

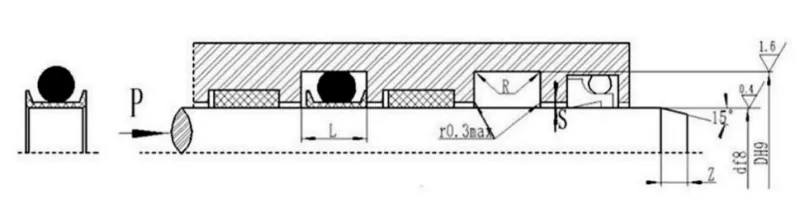

షాఫ్ట్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు L+0.2 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం d0 |
|
|
హైడ్రాలిక్ అనువర్తనాల కోసం |
తక్కువ ఘర్షణ వాయు మరియు హైడ్రాలిక్ అనువర్తనాల కోసం |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
