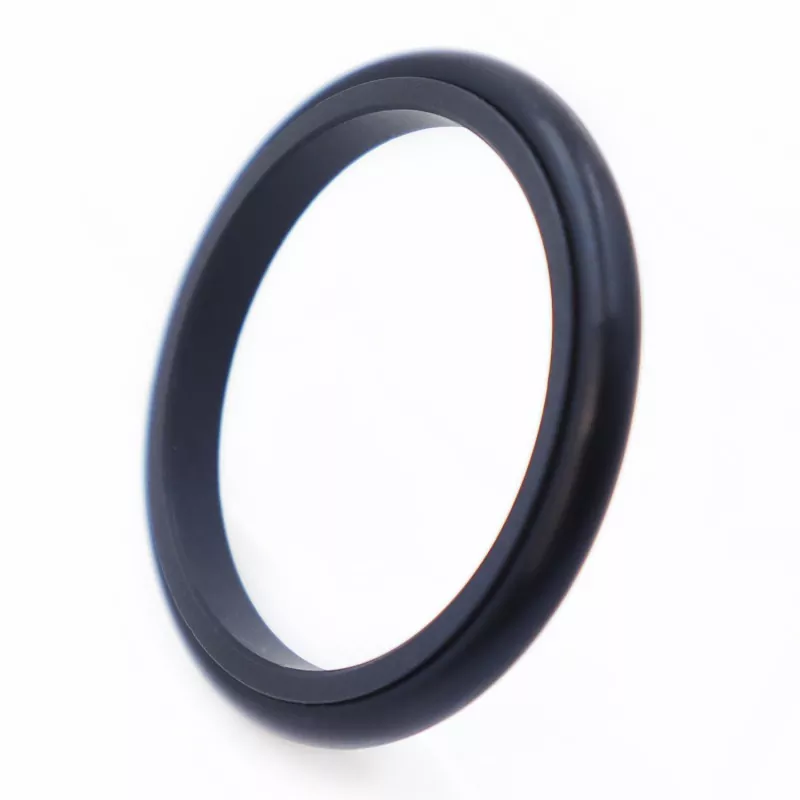

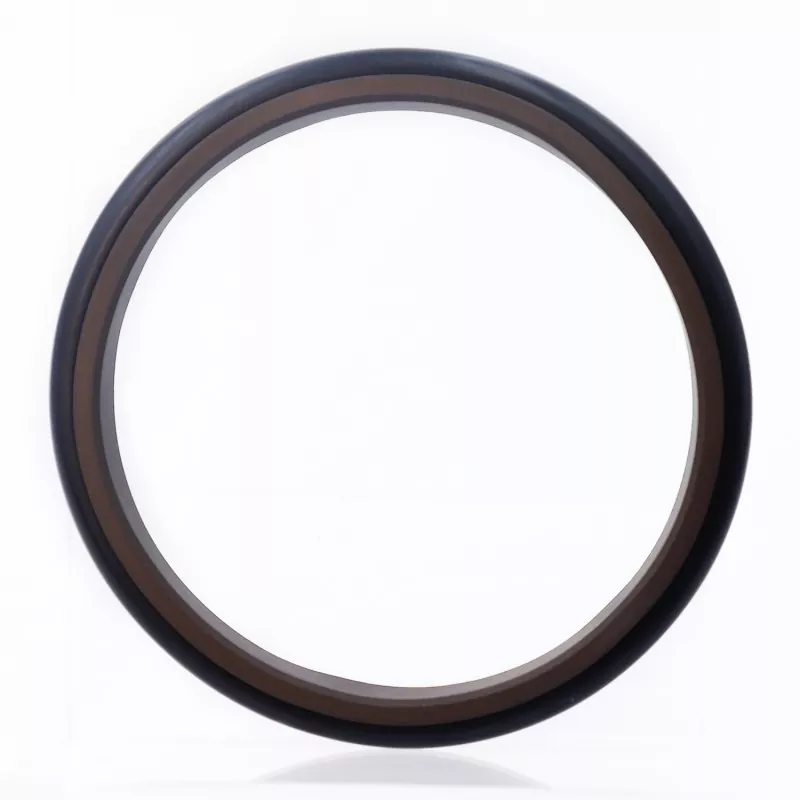

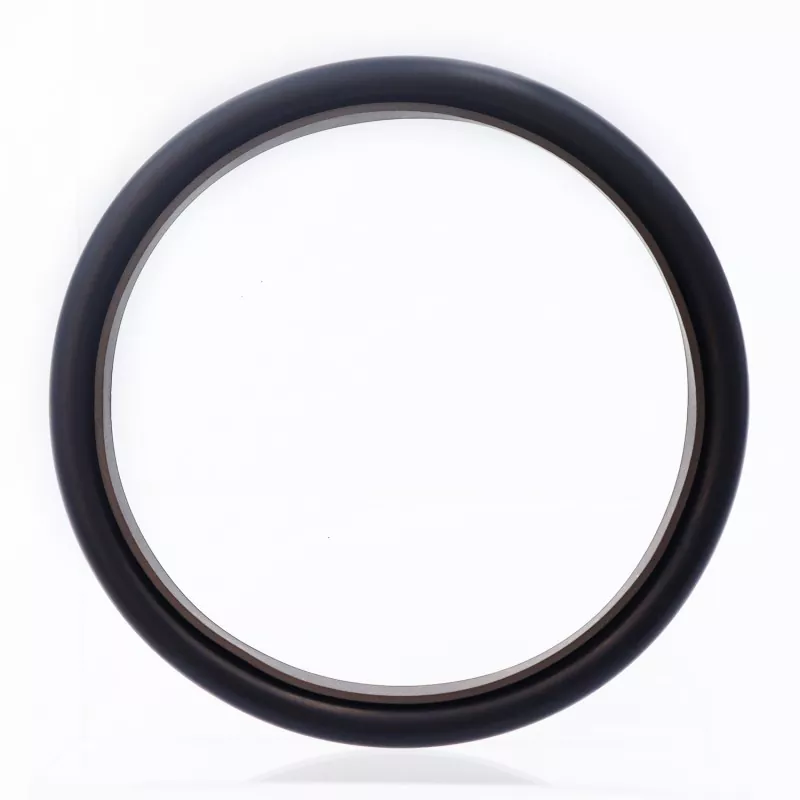

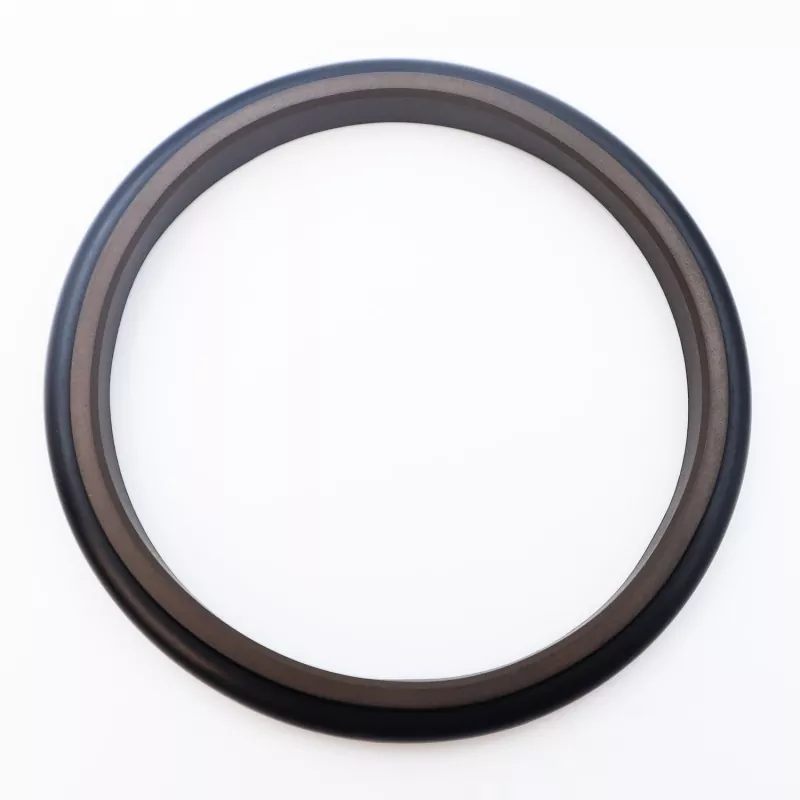

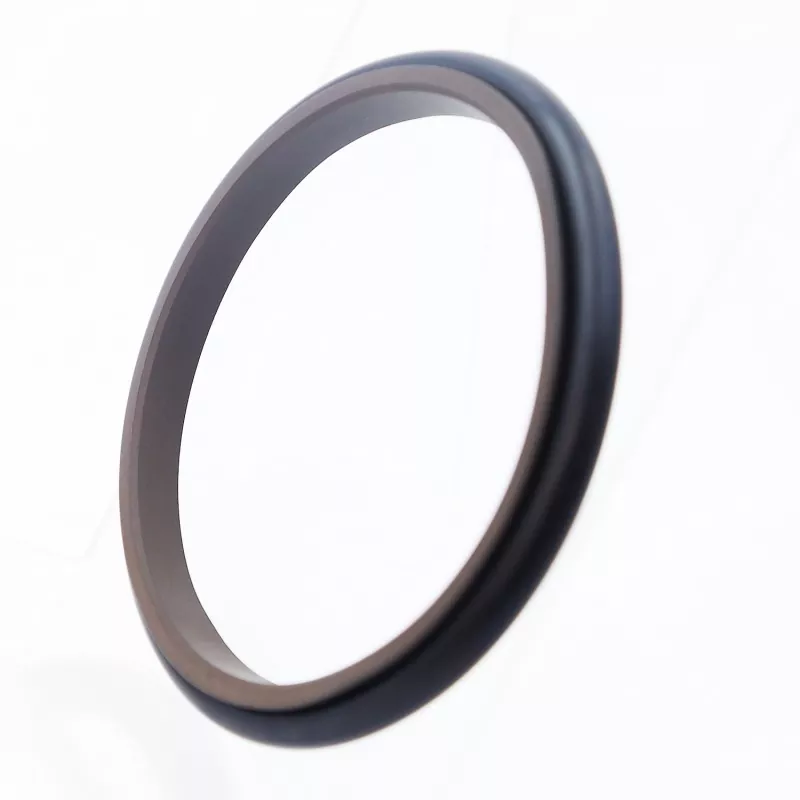

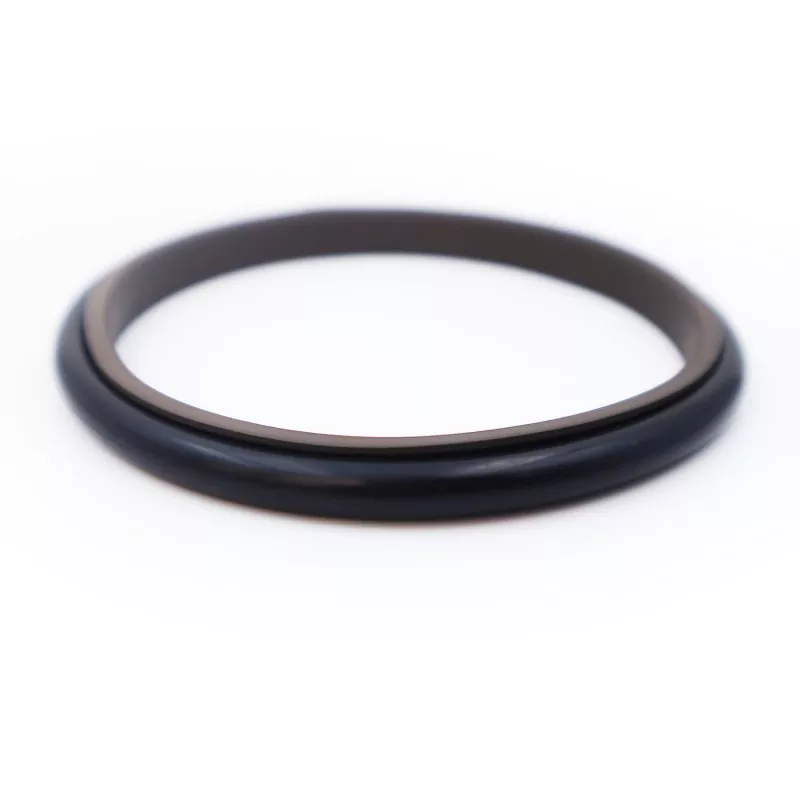

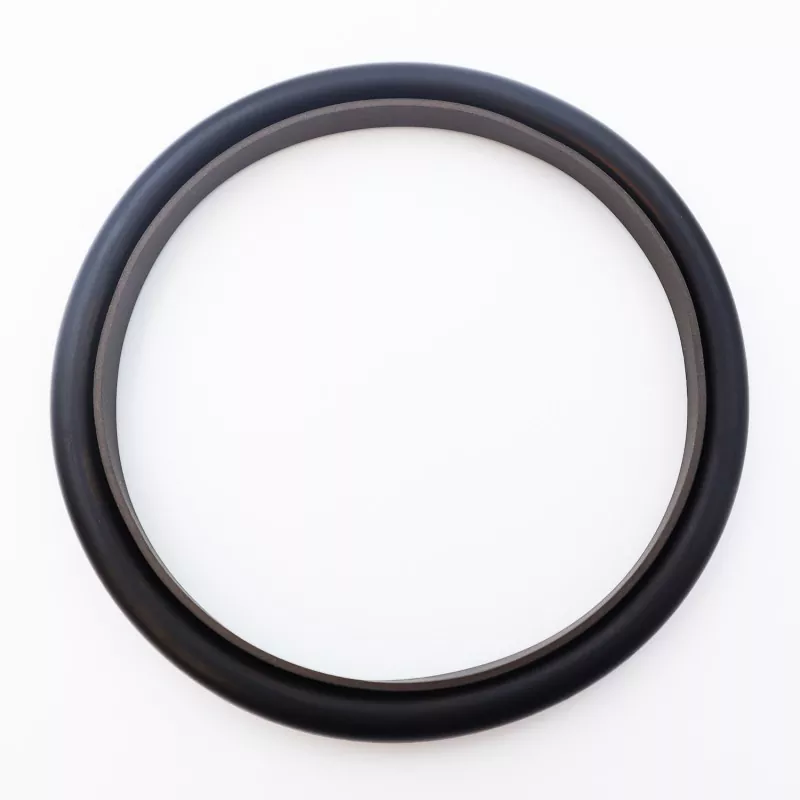

ట్రయాంగిల్ కాంబినేషన్ సీల్‌లో త్రిభుజాకార PTFE సీలింగ్ రింగ్ మరియు రబ్బరు O-రింగ్ ఉంటాయి; ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ అప్లికేషన్‌లలో సింగిల్-యాక్టింగ్ ప్రెజర్ సీలింగ్ కోసం రూపొందించబడింది. O-రింగ్ రేడియల్ ఫోర్స్‌ను అందిస్తుంది మరియు సీలింగ్ రింగ్‌పై ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ యొక్క థిన్-లిప్ డిజైన్‌కు ధన్యవాదాలు, ఇది అద్భుతమైన ఫాలో-అప్ పరిహారం మరియు సీలింగ్ పనితీరును అందిస్తుంది. 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాల కోసం, స్ప్లిట్ (ఓపెన్-టైప్) గాడి రూపకల్పనను ఉపయోగించాలి.
1. హైడ్రాలిక్ మరియు వాయు అప్లికేషన్లు రెండింటికీ అనుకూలం;
2. తక్కువ రాపిడి, తక్కువ విడిపోయే నిరోధకత, మృదువైన కదలిక, సమానమైన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, మరియు స్టిక్-స్లిప్ లేదు;
3. సుదీర్ఘ సేవా జీవితం; చమురు రహిత సరళత అనువర్తనాలకు అనుకూలం;
4. కాంపాక్ట్ డిజైన్; ఇన్స్టాల్ మరియు నిర్వహించడానికి సులభం;
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం m/s |
మీడియా |
|
≤20 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
ఖనిజ ఆధారిత హైడ్రాలిక్ నూనెలు, అగ్ని-నిరోధక ద్రవాలు (HFA/HFB), వాయువులు మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. అనుకూల O-రింగ్ పదార్థాలు: R01 నైట్రైల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; ప్రత్యామ్నాయ పదార్థాలలో PTFE1, PTFE2 మరియు PTFE4 ఉన్నాయి.
ఆర్డర్ మోడల్: RC14—80—PTFE3—R01
RC14 – మోడల్ 80 – షాఫ్ట్ వ్యాసం d – PTFE (మెటీరియల్ కోడ్ R01) – O-రింగ్ మెటీరియల్ కోడ్
స్పెసిఫికేషన్ల పట్టికలో జాబితా చేయబడిన ఏ పరిమాణంలోనైనా ఉత్పత్తులను తయారు చేయవచ్చు.
|

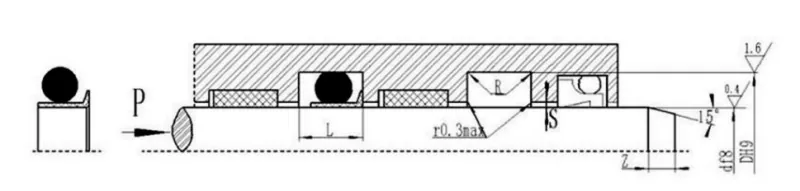

షాఫ్ట్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు L+0.2 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ S |
చాంఫెర్ Z |
O-రింగ్ వైర్ వ్యాసం చేయండి |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
గమనిక: షాఫ్ట్ వ్యాసాల కోసం ≤30 mm, ఓపెన్ గ్రూవ్స్ ఉపయోగించడం సిఫార్సు చేయబడింది.
