అధిక-పీడన ముద్రలలో ప్రత్యేకత కలిగిన తయారీదారుగా, రుయిచెన్ సీలింగ్ "ఫుట్-టైప్ కంబైన్డ్ సీల్"ను అందిస్తుంది. సీలింగ్ రింగ్ అద్భుతమైన డైనమిక్ పరిహారం సామర్థ్యాలను అందించే సన్నని పెదవి నిర్మాణాన్ని కలిగి ఉంది. దాని ప్రత్యేకమైన అడుగు-ఆకారపు సీలింగ్ ఉపరితలం-చీలిక-ఆకారపు గాడిని కలుపుకుని-కాలుష్య నిరోధకతను మెరుగుపరుస్తుంది మరియు ఘర్షణను తగ్గిస్తుంది; ఈ ప్రత్యేక డిజైన్ ఒత్తిడి నిరోధకతను గణనీయంగా పెంచుతుంది, ఇది అధిక-పీడన మరియు అల్ట్రా-అధిక-పీడన అనువర్తనాలకు అనుకూలంగా ఉంటుంది. గమనిక: ఈ సీల్ క్లోజ్డ్ గ్రూవ్స్‌లో ఇన్‌స్టాలేషన్‌కు తగినది కాదు.
ఇంజనీరింగ్ పరికరాల కొనుగోలుదారుల నుండి ఎంపిక మరియు బల్క్ ఆర్డర్‌లకు సంబంధించిన విచారణలను మేము స్వాగతిస్తాము.

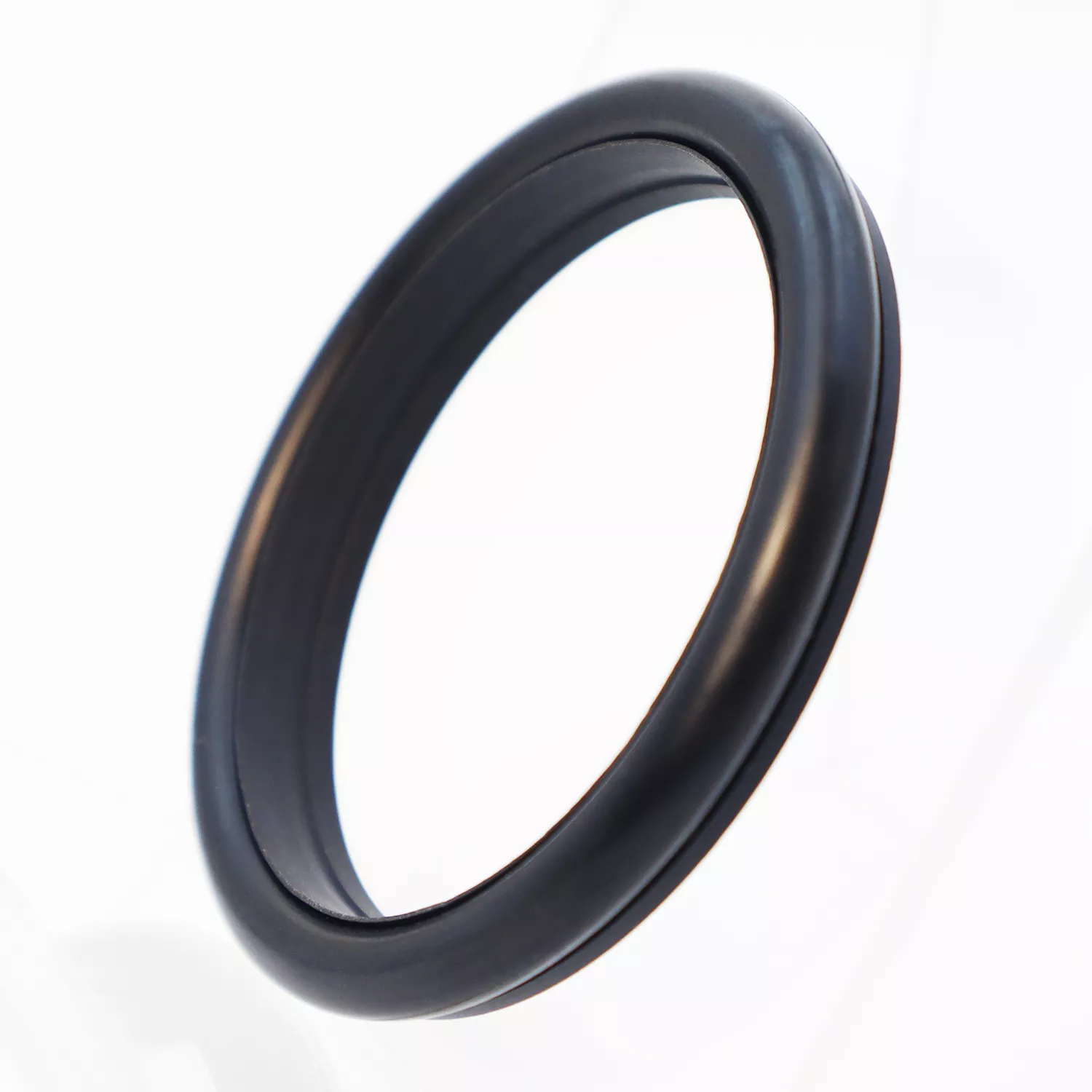

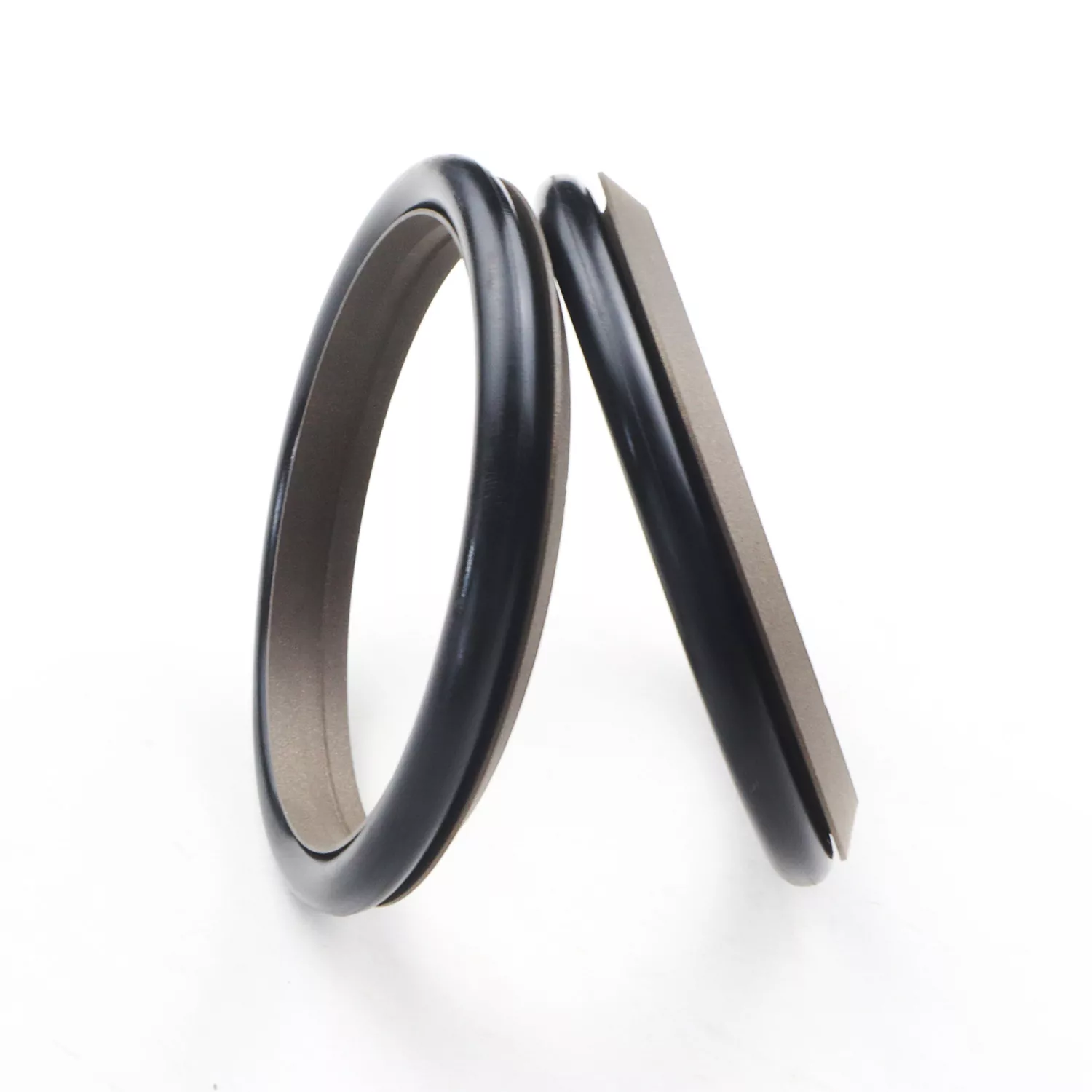

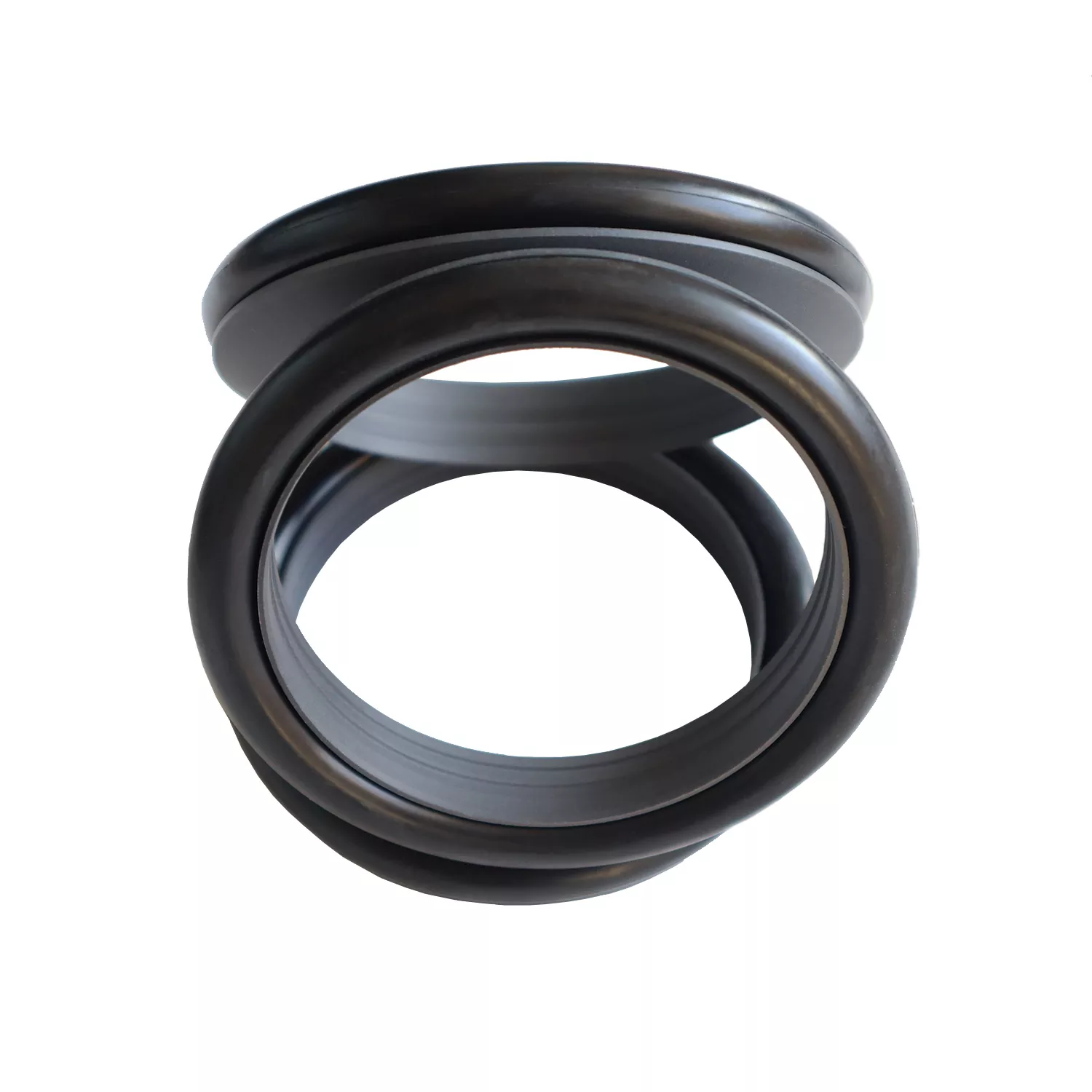

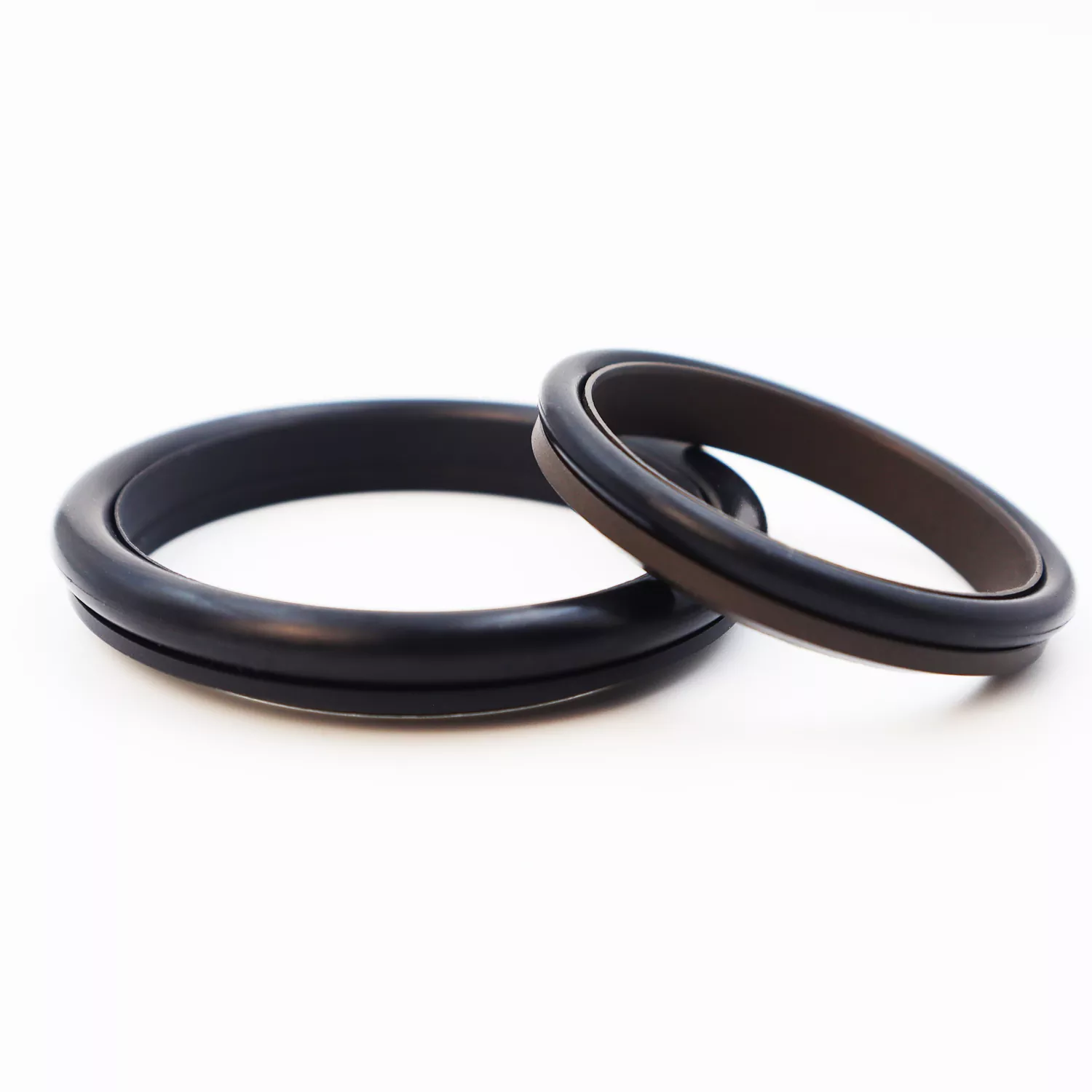

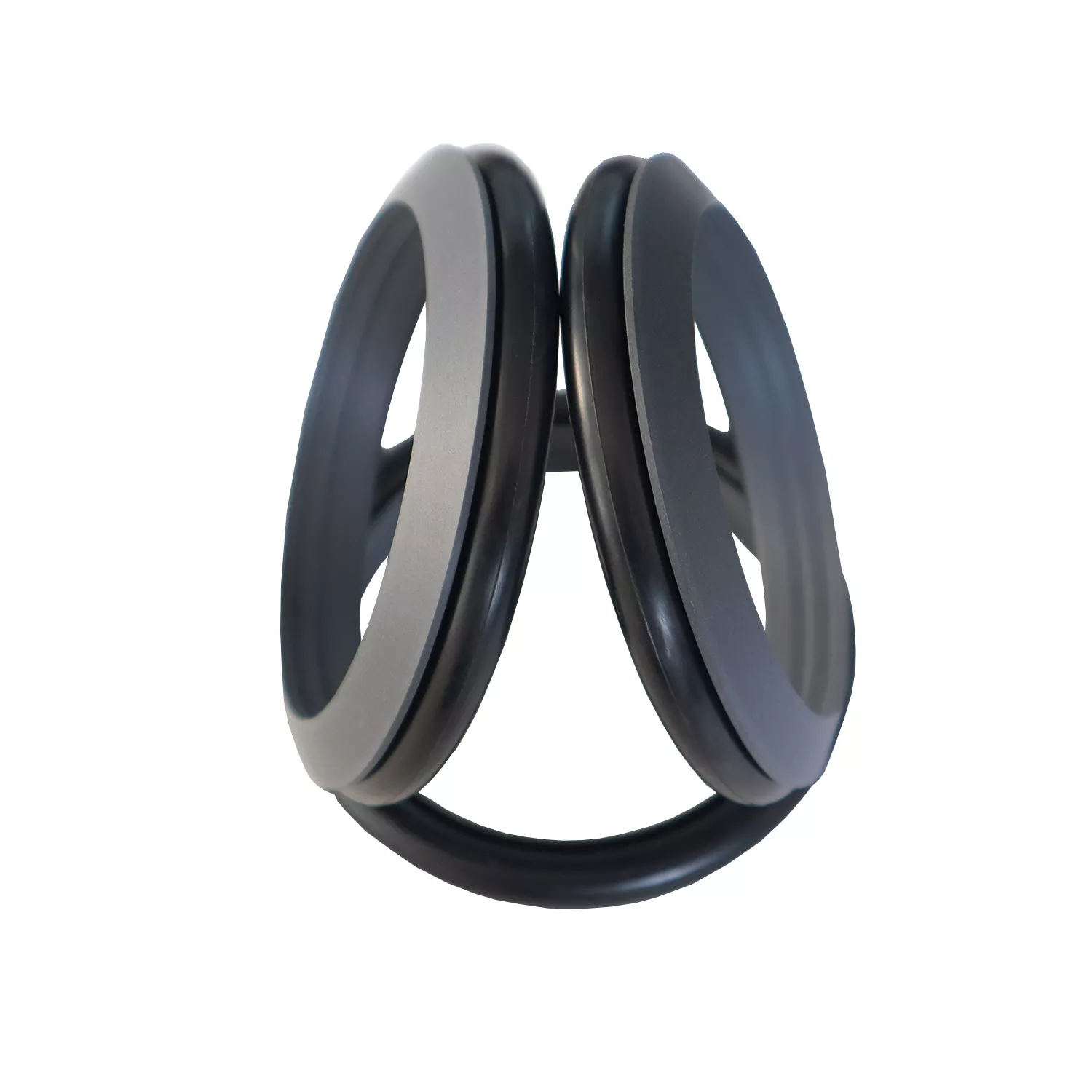

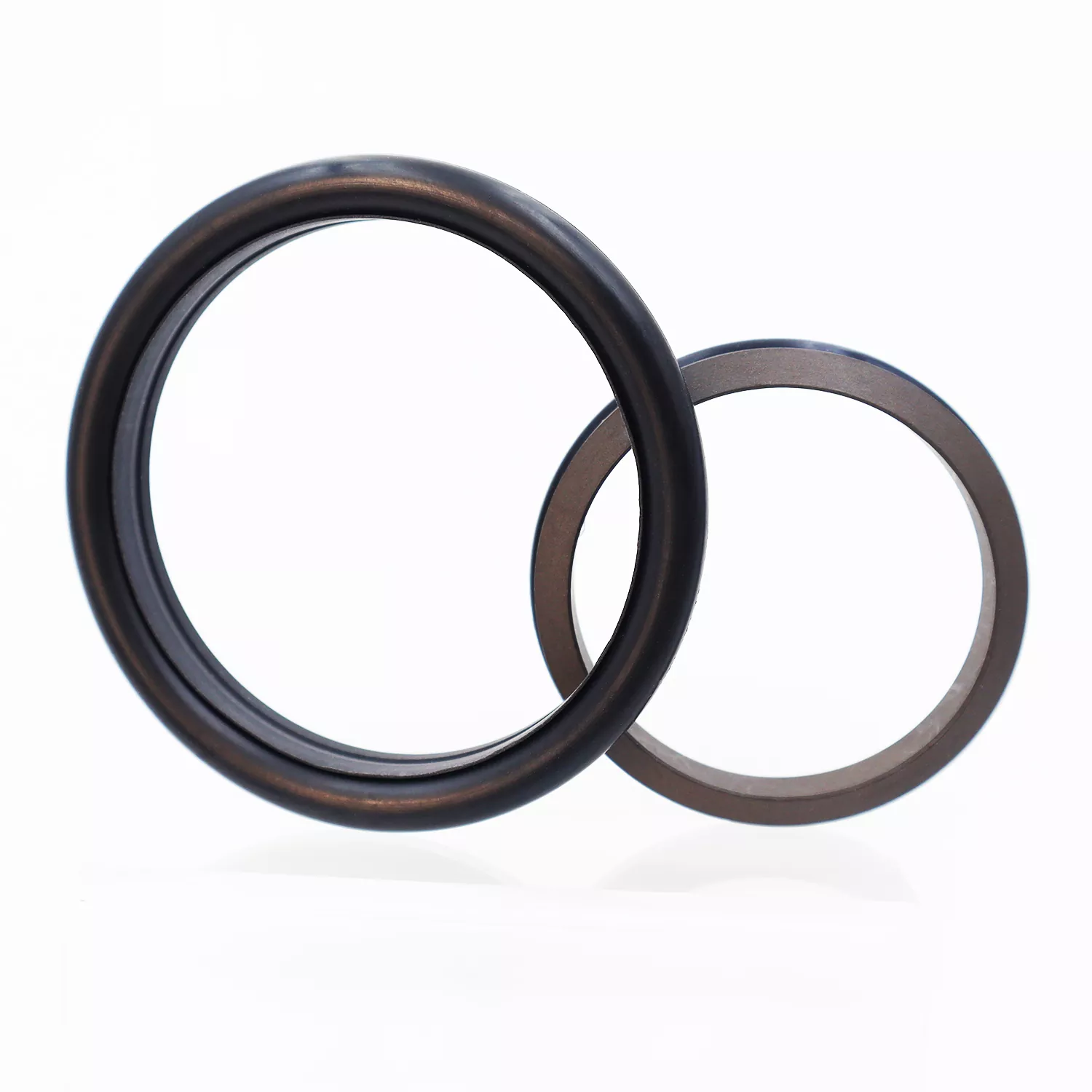

ఫుట్-టైప్ కంబైన్డ్ సీల్‌లో రబ్బర్ O-రింగ్‌తో జత చేయబడిన ఫుట్-ఆకారపు సీలింగ్ రింగ్ (PTFE లేదా PTFE మిశ్రమాలతో తయారు చేయబడింది) ఉంటుంది; ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ అప్లికేషన్‌లలో సింగిల్-యాక్టింగ్ సీలింగ్ కోసం రూపొందించబడింది.
ఇది RC03 సిరీస్ మరియు RC04 సిరీస్‌లుగా వర్గీకరించబడింది (ఇది GB1235 సిరీస్ O-రింగ్‌లను ఉపయోగించుకుంటుంది) దానితో పాటు ఉన్న O-రింగ్ ఆధారంగా. సీలింగ్ రింగ్ ఒక సన్నని-పెదవి డిజైన్‌ను కలిగి ఉంది, ఇది అత్యుత్తమ డైనమిక్ పరిహారాన్ని అందిస్తుంది, ఫలితంగా అద్భుతమైన సీలింగ్ పనితీరు ఉంటుంది. పాదాల ఆకారపు సీలింగ్ ఉపరితలంపై చీలిక ఆకారపు గాడి ఘర్షణను తగ్గించేటప్పుడు సీలింగ్ సమగ్రతను మరియు కాలుష్య నిరోధకతను మెరుగుపరుస్తుంది. నిర్మాణ రూపకల్పన కూడా ముద్ర యొక్క ఒత్తిడి-నిర్వహణ సామర్థ్యాలను పెంచుతుంది. సాధారణంగా, ఇది మూసివేసిన పొడవైన కమ్మీలలో ఇన్స్టాల్ చేయబడదు.
1. హైడ్రాలిక్ మరియు న్యూమాటిక్ అప్లికేషన్లు రెండింటికీ అనుకూలం
2. అధిక పీడనం మరియు అల్ప పీడన వాతావరణం రెండింటిలోనూ అద్భుతమైన సీలింగ్ పనితీరు
3. తక్కువ రాపిడి; కనీస ప్రారంభ నిరోధకత మరియు మృదువైన కదలిక; సమాన డైనమిక్ మరియు స్టాటిక్ రాపిడి; స్టిక్-స్లిప్ ప్రభావం లేదు
4. సుదీర్ఘ సేవా జీవితం; చమురు రహిత లూబ్రికేషన్ అప్లికేషన్లకు అనుకూలం
5. అధిక-పీడన మరియు అల్ట్రా-అధిక-పీడన సీలింగ్ అవసరాలను నిర్వహించగల సామర్థ్యం
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మీడియా |
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
హైడ్రాలిక్ ఆయిల్, ఫైర్ రెసిస్టెంట్ ఫ్లూయిడ్స్ (HFA/HFB), గ్యాస్ మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. అనుకూల O-రింగ్ పదార్థాలు: RO1 నైట్రైల్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE3; అందుబాటులో ఉన్న ఇతర ఎంపికలలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు పదార్థాలు ఉన్నాయి.

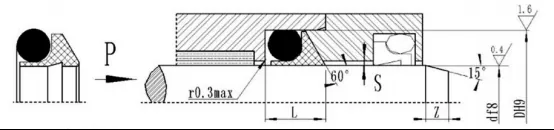

ఆర్డర్ మోడల్: RC03—80x89x10-PTFE3-R01
మోడల్ - రాడ్ వ్యాసం x గ్రూవ్ వ్యాసం x గ్రూవ్ వెడల్పు PTFE3 - సవరించిన PTFE మెటీరియల్ కోడ్ R01 - O-రింగ్ మెటీరియల్ కోడ్
స్పెసిఫికేషన్ల పట్టికలో జాబితా చేయబడిన ఏ పరిమాణంలోనైనా ఉత్పత్తులను తయారు చేయవచ్చు.
|
d f8 |
D H9 |
L+0.2 |
స్మాక్స్ |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
గమనికలు: 1. ఒత్తిడి >60 MPa కోసం, సీల్ బేస్ ఏరియా వద్ద H8/f8 ఫిట్ టాలరెన్స్‌ని ఉపయోగించండి; అల్ట్రా-హై-ప్రెజర్ సీలింగ్ కోసం, Smax <0.05.
2. క్లోజ్డ్ గ్రూవ్ నిర్మాణం అవసరమైతే దయచేసి కార్యాలయాన్ని సంప్రదించండి.
GB1235 O-రింగ్‌లతో అనుకూలమైనది; స్పెసిఫికేషన్ పట్టికలో జాబితా చేయబడిన ఏదైనా పరిమాణంలోని ఉత్పత్తులను తయారు చేయవచ్చు.
|
d f8 |
D H9 |
L+0.2 |
స్మాక్స్ |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
