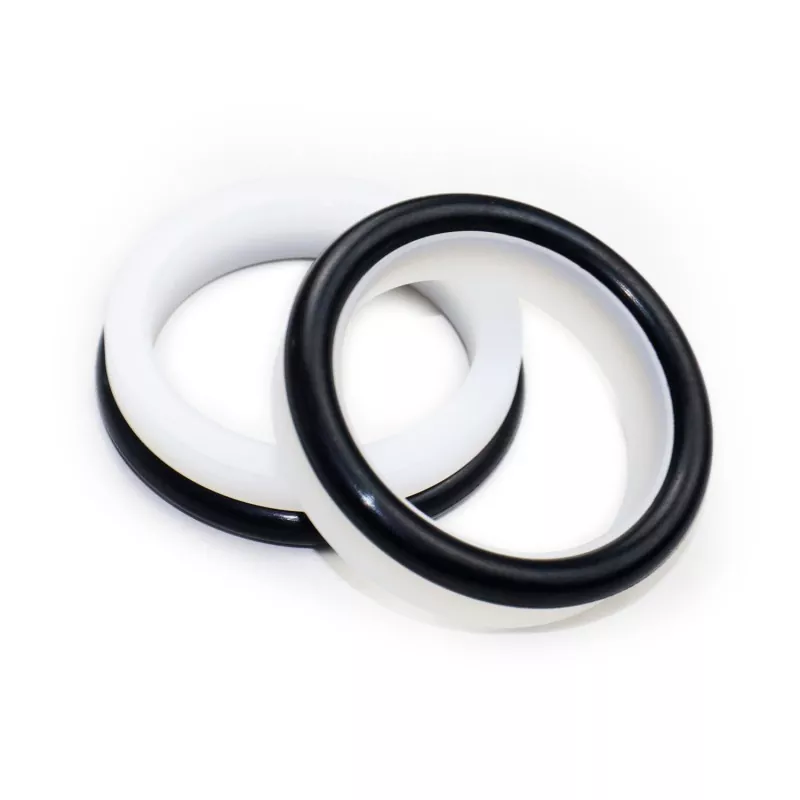

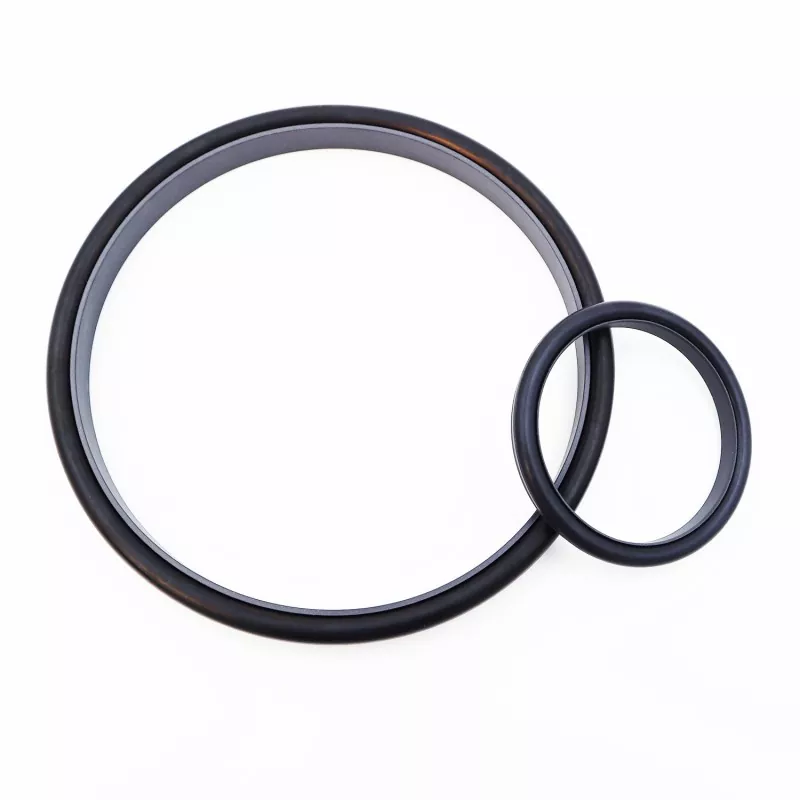

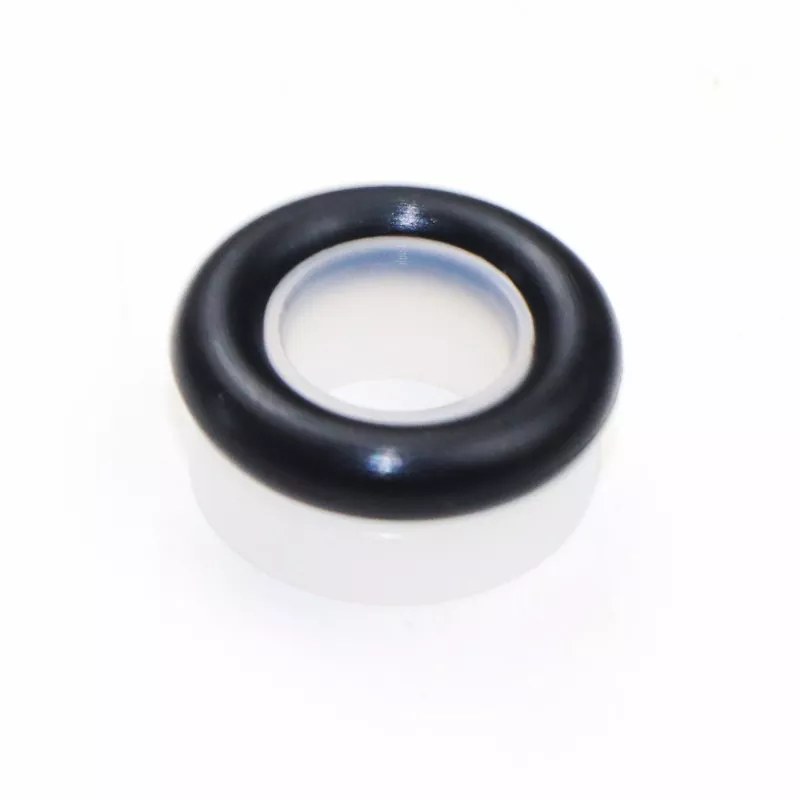

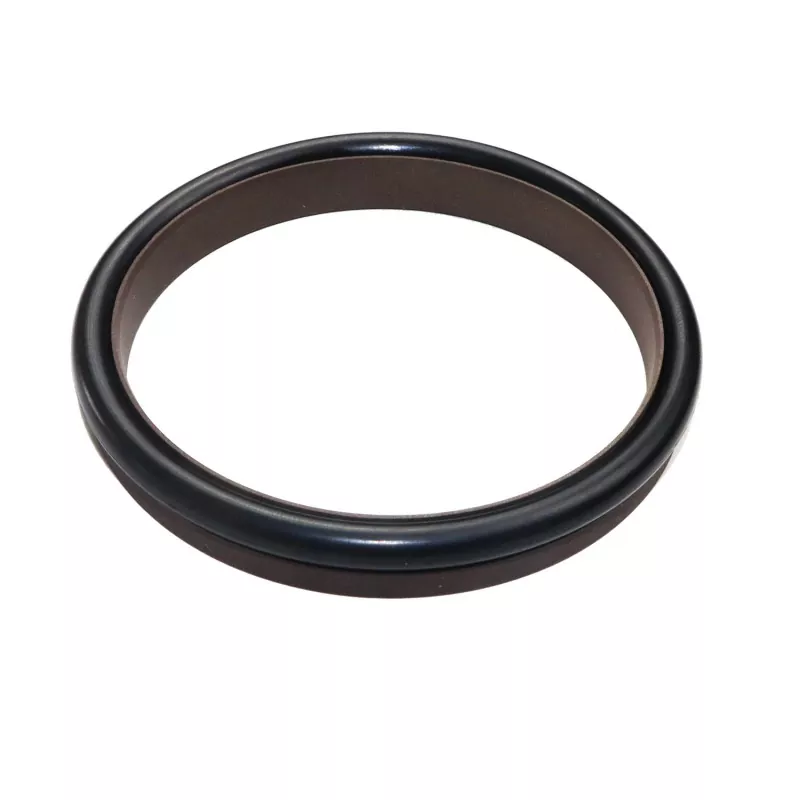

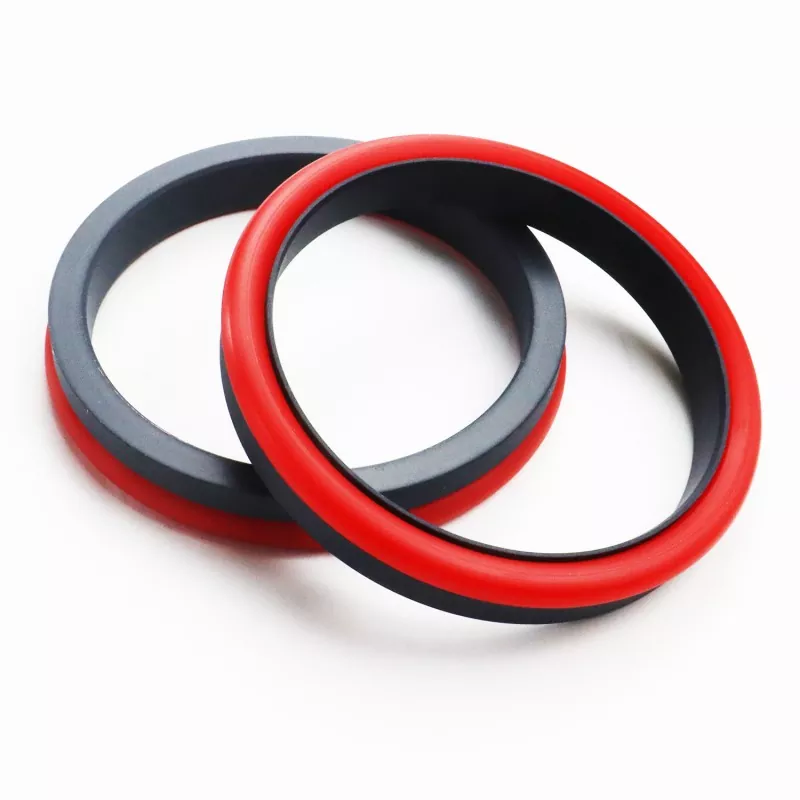

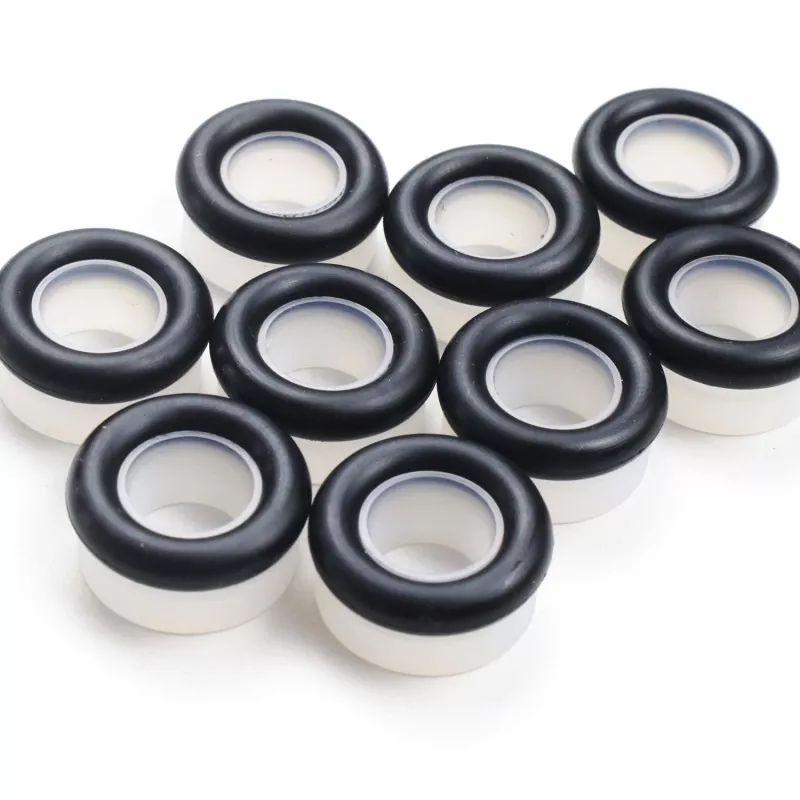

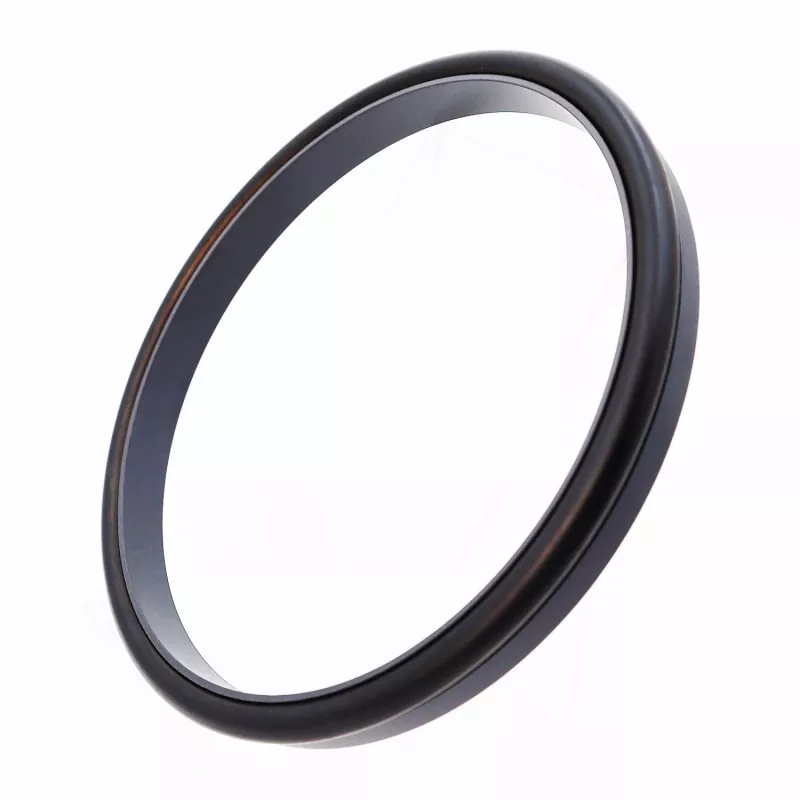

రీన్ఫోర్స్డ్ రైట్-యాంగిల్ కంబైన్డ్ సీల్ (అల్ట్రా-హై ప్రెజర్/హైడ్రాలిక్ ప్రెజర్ సీల్) PTFE మరియు దాని మిశ్రమ పదార్థాలతో తయారు చేయబడిన రీన్ఫోర్స్డ్ రైట్-యాంగిల్ సీలింగ్ రింగ్ మరియు O-రింగ్‌ను కలిగి ఉంటుంది. ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్‌లో ఏకదిశాత్మక సీలింగ్కు అనుకూలంగా ఉంటుంది.
ఉపయోగించిన O-రింగ్ రకాన్ని బట్టి, ఇది RC08 మరియు RC09 సిరీస్‌లలో అందుబాటులో ఉంటుంది (GB1235 సిరీస్ O-రింగ్‌లకు అనుకూలంగా ఉంటుంది). సీలింగ్ రింగ్ యొక్క ఆప్టిమైజ్ చేసిన మందం డిజైన్ కారణంగా, ఇది నీటి పీడనం లేదా ఇతర తక్కువ-స్నిగ్ధత మాధ్యమంలో కూడా బాగా పనిచేస్తుంది.
రీన్ఫోర్స్డ్ సీలింగ్ రింగ్ యొక్క స్ట్రక్చరల్ డిజైన్ అధిక మరియు అల్ట్రా-అధిక ఒత్తిడికి సీల్ నిరోధకతను మెరుగుపరుస్తుంది. మూసివేసిన పొడవైన కమ్మీలలో సంస్థాపనకు ఇది సాధారణంగా సరిపోదు.
1. తక్కువ రాపిడి, తక్కువ ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమానమైన డైనమిక్ మరియు స్టాటిక్ రాపిడి, క్రీప్ లేదు.
2. సుదీర్ఘ సేవా జీవితం, చమురు రహిత లూబ్రికేషన్ సీలింగ్కు అనుకూలం.
3. అధిక-పీడనం, అతి-అధిక-పీడనం మరియు నీరు వంటి తక్కువ-స్నిగ్ధత మీడియాను సీలింగ్ చేయడానికి అనుకూలం.
విపరీతమైన విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మీడియా |
|
≤200 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
హైడ్రాలిక్ ఆయిల్, ఫైర్ రెసిస్టెంట్ ఫ్లూయిడ్స్ (HFA/HFB), గ్యాస్ మొదలైనవి. |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
1. సరిపోలే O-రింగ్ పదార్థాలు: R01 నైట్రిల్ బుటాడిన్ రబ్బర్ (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్: స్టాండర్డ్ మెటీరియల్ PTFE3, ఇతర ఐచ్ఛిక మెటీరియల్‌లలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు పదార్థాలు ఉన్నాయి.

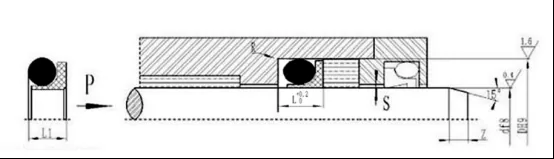

ఆర్డరింగ్ మోడల్ RC08—80x90.2x11.2—PTFE3—R01 మోడల్-రాడ్ వ్యాసం x గ్రూవ్ వ్యాసం x గ్రూవ్ వెడల్పు-మెటీరియల్ కోడ్
RC08 స్పెసిఫికేషన్‌లు మరియు పారామితుల పట్టిక
స్పెసిఫికేషన్ల పట్టికలో జాబితా చేయబడిన ఏదైనా పరిమాణ ఉత్పత్తులను ఉత్పత్తి చేయగలదు
|
ప్రామాణిక df8 RCO8 |
లైట్ లోడ్ df8 RCO8-Q |
హెవీ లోడ్ df8 RC08-Z |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు ఎల్+0.2 |
సీల్ ఎత్తు L1 |
గుండ్రని మూలలు Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం డిO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
గమనిక:1. క్లోజ్డ్-గ్రూవ్ సిస్టమ్ అవసరమైతే దయచేసి మా కంపెనీని సంప్రదించండి.
2. ప్రెజర్ > 60MPa, రూట్ H8/f8 ఫిట్ టాలరెన్స్, అల్ట్రా-హై ప్రెజర్ సీల్ Smax <0.05.
