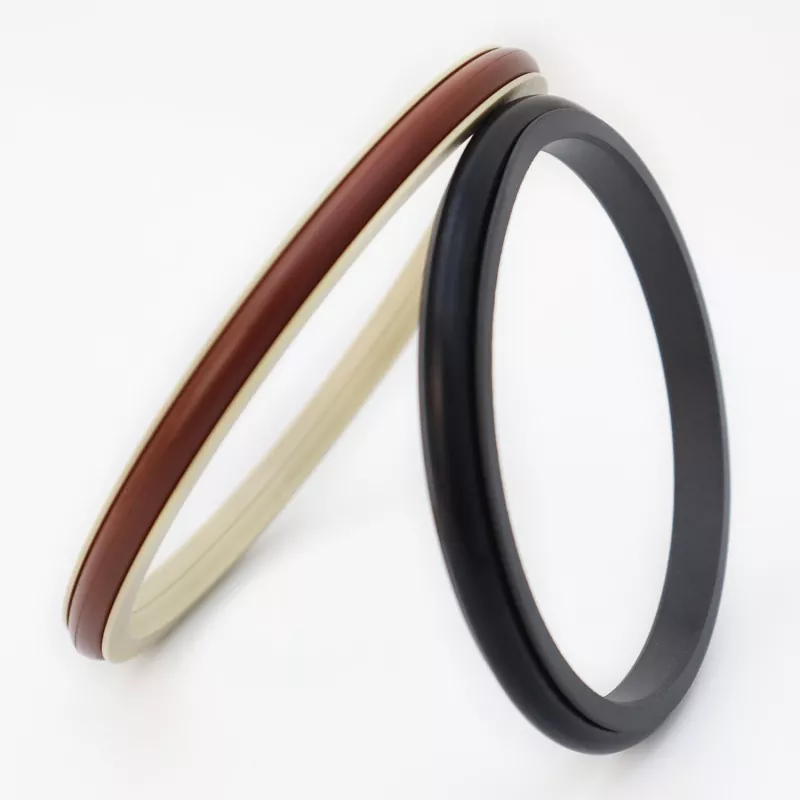

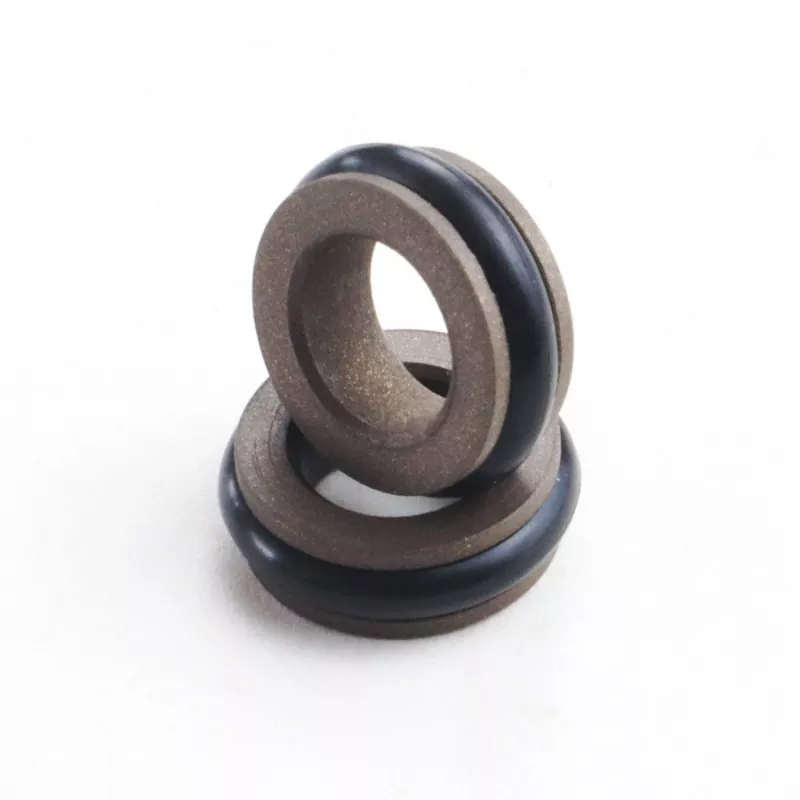

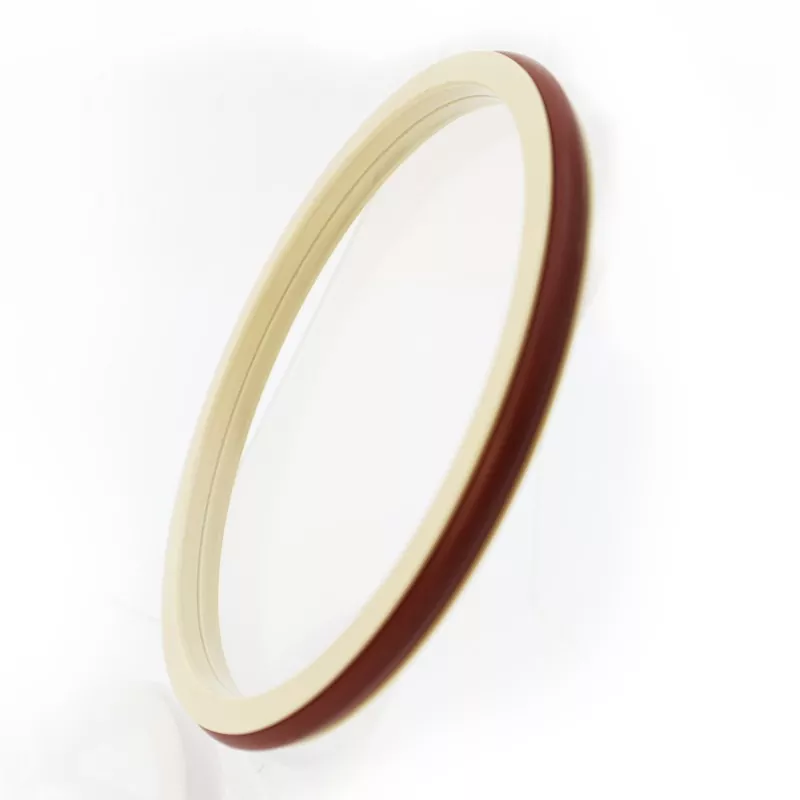

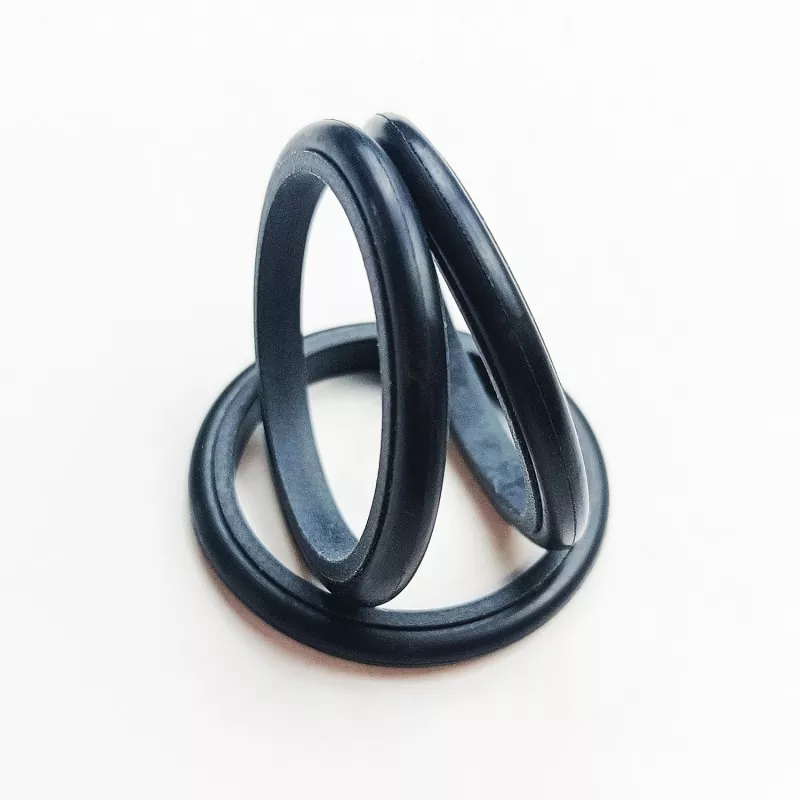

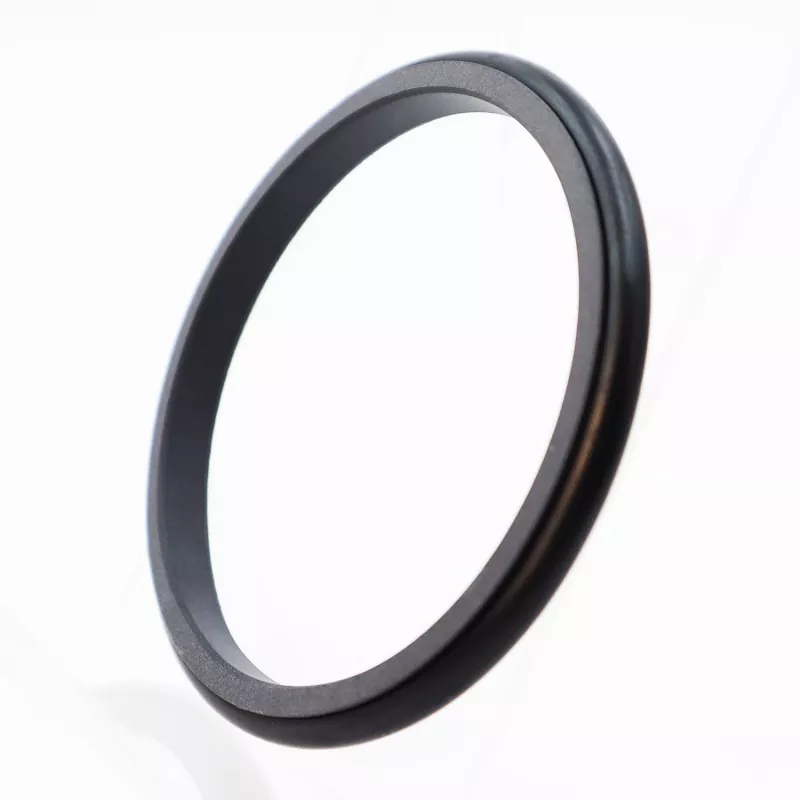

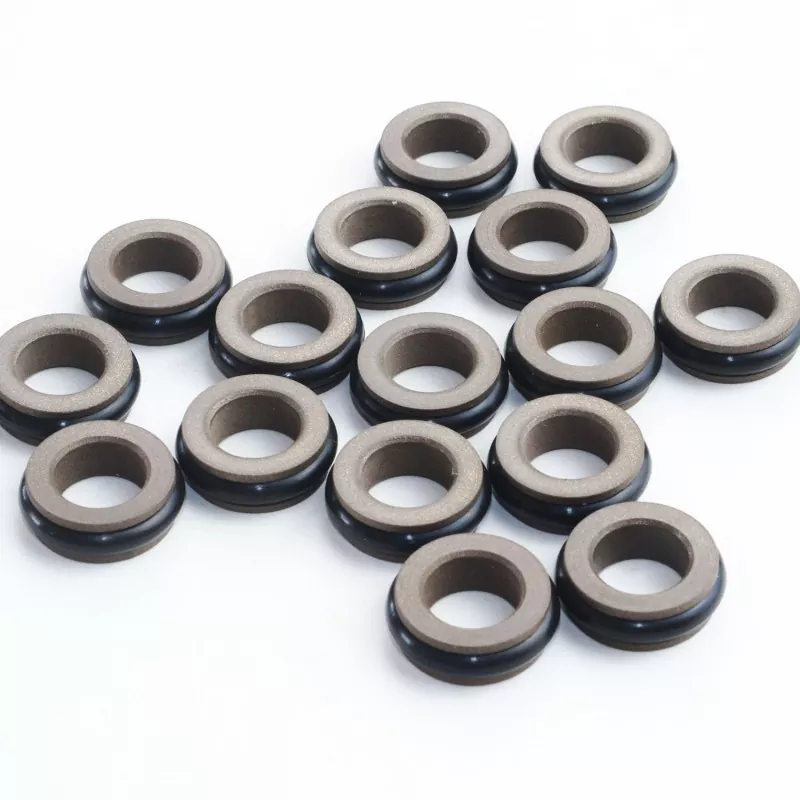

C-రకం కంబైన్డ్ సీల్‌లో PTFEతో తయారు చేయబడిన C-ఆకారపు సీలింగ్ రింగ్ మరియు దాని మిశ్రమ పదార్థం మరియు O-రింగ్ ఉంటాయి. ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్‌లలో ద్వి దిశాత్మక పీడన సీలింగ్కు అనుకూలంగా ఉంటుంది. ఇది సరిపోలే O-రింగ్‌ని బట్టి RC06 మరియు RC07 సిరీస్‌లలో (GB1235 సిరీస్ O-రింగ్‌లకు అనుకూలంగా ఉంటుంది) అందుబాటులో ఉంటుంది. సీలింగ్ రింగ్ యొక్క సన్నని-పెదవి డిజైన్ కారణంగా, ఇది మంచి ఫాలో-కంపెన్సేషన్ సామర్ధ్యాన్ని కలిగి ఉంది, దీని ఫలితంగా అద్భుతమైన సీలింగ్ పనితీరు ఉంటుంది. సి-టైప్ సీల్ యొక్క సుష్ట నిర్మాణం ద్విదిశాత్మక ఒత్తిడిలో సీలింగ్ చేయడానికి అనుమతిస్తుంది.
1. హైడ్రాలిక్ మరియు వాయు అనువర్తనాలు రెండింటికీ అనుకూలం.
2. అధిక మరియు అల్ప పీడన అనువర్తనాల కోసం అద్భుతమైన సీలింగ్ పనితీరు.
3. తక్కువ ఘర్షణ, తక్కువ ప్రారంభ నిరోధకత, మృదువైన ఆపరేషన్, సమానమైన డైనమిక్ మరియు స్టాటిక్ రాపిడి మరియు క్రీప్ లేదు.
4. సుదీర్ఘ సేవా జీవితం; చమురు రహిత లూబ్రికేషన్ సీలింగ్కు అనుకూలం.
5. ద్విదిశాత్మక పీడన సీలింగ్కు అనుకూలం.
విపరీతమైన విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మీడియా |
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
హైడ్రాలిక్ ఆయిల్, ఫైర్ రెసిస్టెంట్ ఫ్లూయిడ్స్ (HFA/HFB), గ్యాస్ మొదలైనవి. |
|
-20 నుండి +180 (FKM O-రింగ్‌తో) |
1. సరిపోలే O-రింగ్ పదార్థాలు: RO1 నైట్రిల్ బుటాడిన్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్: స్టాండర్డ్ మెటీరియల్ PTFE3, ఇతర ఐచ్ఛిక మెటీరియల్‌లలో PTFE2, PTFE4 మరియు ఇతర అధిక-పనితీరు పదార్థాలు ఉన్నాయి.

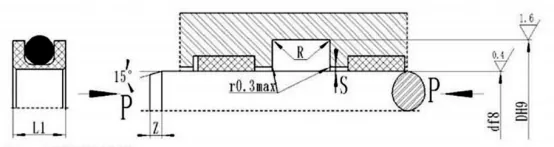

ఆర్డరింగ్ మోడల్ RC06-80x89.9x9.2-PTFE3—R01
మోడల్-రాడ్ వ్యాసం x గ్రూవ్ వ్యాసం x గ్రూవ్ వెడల్పు PTFE3 - సవరించిన PTFE మెటీరియల్ కోడ్ R01 O-రింగ్ మెటీరియల్
స్పెసిఫికేషన్ల పట్టికలో జాబితా చేయబడిన ఏదైనా పరిమాణ ఉత్పత్తులను ఉత్పత్తి చేయగలదు.
|
d f8 ప్రామాణిక RC06 |
d f8 లైట్-డ్యూటీ RC06-Q |
d f8 హెవీ-డ్యూటీ RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
స్మాక్స్ |
Zmin |
d0 |
|
|
20MPA |
40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
గమనిక: 1. షాఫ్ట్ వ్యాసాల కోసం ≤ 70mm, ఓపెన్ గాడి సీల్స్ సిఫార్సు చేయబడ్డాయి. సమగ్ర (క్లోజ్డ్) గాడి సీల్స్ యొక్క ఇన్‌స్టాలేషన్ కోసం, దయచేసి ఇన్‌స్టాలేషన్ గైడ్‌ని చూడండి.
2. ఒత్తిడి > 40MPa కోసం, సీల్ యొక్క రూట్ ఏరియా Smax H8/f8 ఫిట్ టాలరెన్స్‌ని ఉపయోగించాలి.
సరిపోలే O-ring GB1235 స్పెసిఫికేషన్ టేబుల్‌లో జాబితా చేయబడిన ఏదైనా పరిమాణ ఉత్పత్తులను ఉత్పత్తి చేయగలదు.
|
షాఫ్ట్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం D H9 |
కందకం వెడల్పు L+0.2 |
సీల్ ఎత్తు L1 |
గుండ్రని మూలలు Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం d0 |
|
|
20MPA |
40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ఆర్డరింగ్ ఉదాహరణ RC07—80*90.4*9.8-PTFE3-R01
