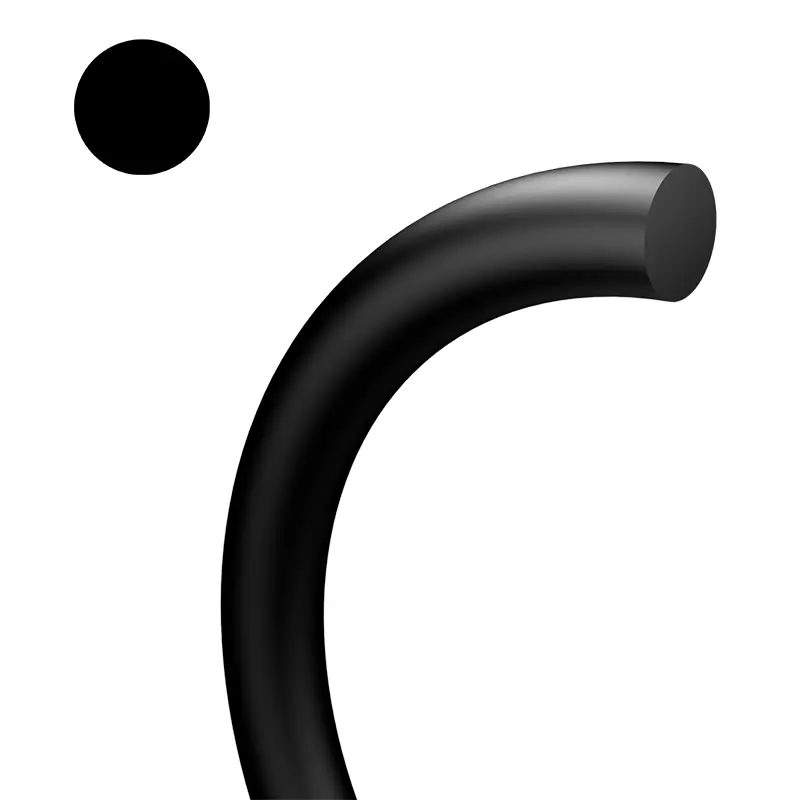

O-రింగ్‌లు హైడ్రాలిక్, న్యూమాటిక్ భాగాలు మరియు సిస్టమ్ పరికరాలలో ఉపయోగించే అత్యంత ప్రజాదరణ పొందిన సీల్స్, మరియు వివిధ సీలింగ్ సందర్భాలలో విస్తృతంగా ఉపయోగించబడతాయి.
O-రింగ్‌లను సీలింగ్ ఎలిమెంట్స్‌గా ఉపయోగించవచ్చు, అలాగే హైడ్రాలిక్ స్లైడింగ్ సీల్స్ మరియు డస్ట్ రింగుల కోసం ఫోర్స్-అప్లైయింగ్ ఎలిమెంట్స్‌గా ఉపయోగించవచ్చు. పేర్కొన్న ఉష్ణోగ్రతలు, పీడనాలు మరియు విభిన్న ద్రవ మరియు వాయు మాధ్యమాల క్రింద, ఈ ఉత్పత్తులు స్థిరమైన లేదా కదిలే స్థితిలో సీల్స్‌గా పనిచేస్తాయి. పారిశ్రామిక రంగంలో, మరమ్మత్తు మరియు నిర్వహణ కోసం ఒకే ముద్ర అయినా, లేదా ఏరోస్పేస్, ఆటోమోటివ్ పరిశ్రమ మరియు సాధారణ పరిశ్రమ వంటి అనువర్తనాల్లో, O-రింగ్‌లు దాదాపు ప్రతిచోటా ఉన్నాయని చెప్పవచ్చు.
ఉత్పత్తి లక్షణాలు మరియు అప్లికేషన్లు:
O-రింగ్‌లు అనేక ప్రయోజనాలను కలిగి ఉన్నాయి:
(1) స్టాటిక్ సీలింగ్ మరియు డైనమిక్ సీలింగ్‌తో సహా వివిధ రకాల సీలింగ్ ఫారమ్‌లకు అనుకూలం.
(2) భ్రమణ చలనం, అక్షసంబంధ రెసిప్రొకేటింగ్ మోషన్ లేదా కంబైన్డ్ మోషన్ వంటి వివిధ రకాల మోషన్ మోడ్‌లకు అనుకూలం.
(3) చమురు, నీరు, గ్యాస్, రసాయన మాధ్యమం లేదా ఇతర మిశ్రమ మాధ్యమాలతో సహా వివిధ రకాల సీలింగ్ మీడియాకు అనుకూలం;
(4) క్రాస్-సెక్షనల్ నిర్మాణం చాలా సులభం, మరియు ఇది స్వీయ-సీలింగ్ ప్రభావం, నమ్మదగిన సీలింగ్ పనితీరు, కాంపాక్ట్ నిర్మాణం మరియు సులభంగా అసెంబ్లీ మరియు వేరుచేయడం;
(5) అనేక రకాల పదార్థాలు ఉన్నాయి;
(6) తక్కువ ధర;
(7) డైనమిక్ రాపిడి నిరోధకత సాపేక్షంగా చిన్నది.

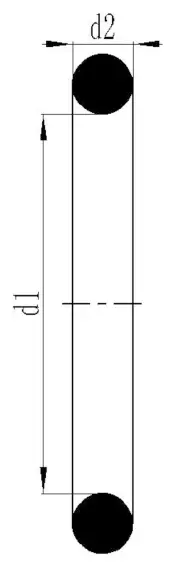

O-రింగ్ ప్రమాణాల జాబితా క్రింది పట్టికలో చూపబడింది:
| టేబుల్ 1-1 O-రింగ్ ప్రమాణాల జాబితా | |||||||
| ప్రామాణికం | O-రింగ్ క్రాస్ సెక్షనల్ వ్యాసం d2 |
 |
|||||
| అమెరికన్ స్టాండర్డ్ AS 568 బ్రిటిష్ స్టాండర్డ్ BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| జపనీస్ స్టాండర్డ్ JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| అంతర్జాతీయ ప్రమాణం IS0 3601/1 జర్మన్ ప్రమాణం DIN 3771/1 చైనీస్ ప్రామాణిక GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| చైనీస్ ప్రామాణిక GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| ప్రాధాన్య మెట్రిక్ పరిమాణాలు | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| అమెరికన్ స్టాండర్డ్ AS 568 (900 సిరీస్) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
సీలింగ్ మెకానిజం
O-రింగ్ అనేది ఆటోమేటిక్ టూ-వే సీలింగ్ ఎలిమెంట్. సంస్థాపన సమయంలో, దాని రేడియల్ మరియు అక్షసంబంధ ప్రీ-కంప్రెషన్ O-రింగ్ యొక్క ప్రారంభ సీలింగ్ సామర్థ్యాన్ని నిర్ణయిస్తుంది, ఇది సిస్టమ్ ఒత్తిడి పెరుగుదలతో పెరుగుతుంది.
(1) కంప్రెస్ చేయని స్థితి
(2) ఒత్తిడి లేకుండా సంపీడన స్థితి
(3) ఒత్తిడి
పనితీరు పారామితులు
టేబుల్ 1-2 O-రింగ్ పనితీరు పారామితులు
| ప్రామాణికం | స్టాటిక్ సీల్ | డైనమిక్ ముద్ర |
| పని ఒత్తిడి | రింగ్ నిలుపుకోవడం లేకుండా, గరిష్టంగా 20MPa చేరుకోవచ్చు; రిటైనింగ్ రింగ్‌తో, గరిష్టంగా 40MPaకి చేరుకోవచ్చు: ప్రత్యేక రిటైనింగ్ రింగ్‌తో, గరిష్టంగా 200MPaకి చేరుకోవచ్చు | రింగ్ నిలుపుకోవడం లేకుండా, గరిష్ట పీడనం 5MPaకి చేరుకుంటుంది; రిటైనింగ్ రింగ్‌తో, అధిక పీడనం |
| వేగం | రెసిప్రొకేటింగ్ 0.5మీ/సె గరిష్టంగా, రొటేటింగ్ 2మీ/సె గరిష్టంగా | |
| ఉష్ణోగ్రత | సాధారణ సందర్భాలు: -30~+110, ప్రత్యేక సందర్భాలు: -60~+250, తిరిగే సందర్భాలు: -30~+80 | |
| మధ్యస్థం | (మెటీరియల్ ప్రాపర్టీస్ టేబుల్) చూడండి | |
O-రింగ్ ఎంపిక
1. పని మాధ్యమం మరియు పని పరిస్థితులు
O-రింగ్ పదార్థాన్ని ఎంచుకున్నప్పుడు, పని మాధ్యమంతో అనుకూలతను ముందుగా పరిగణించాలి మరియు సీలింగ్ భాగం యొక్క ఒత్తిడి, ఉష్ణోగ్రత, నిరంతర పని సమయం మరియు ఆపరేషన్ చక్రం వంటి పని పరిస్థితులు కూడా పరిగణనలోకి తీసుకోవాలి. ఇది తిరిగే పరిస్థితిలో ఉపయోగించినట్లయితే, ఘర్షణ వేడి వలన ఏర్పడే ఉష్ణోగ్రత పెరుగుదలను పరిగణనలోకి తీసుకోవాలి. వేర్వేరు సీలింగ్ పదార్థాలు వేర్వేరు భౌతిక మరియు రసాయన లక్షణాలను కలిగి ఉంటాయి, దయచేసి వివరాల కోసం "మెటీరియల్ ప్రాపర్టీస్ టేబుల్"ని చూడండి.
2. సీల్ రకం మరియు సంస్థాపన గాడి పరిమాణం
(1) సీలింగ్ రూపం ప్రకారం, దీనిని విభజించవచ్చు: స్టాటిక్ సీల్ (ప్రక్కనే ఉన్న ఉపరితలాల మధ్య సాపేక్ష కదలిక లేకుండా ముద్ర) మరియు డైనమిక్ సీల్ (సీల్డ్ భాగాల మధ్య పరస్పర కదలికతో ముద్ర);
(2) సీలింగ్ యొక్క ఉద్దేశ్యం ప్రకారం, దీనిని విభజించవచ్చు: హోల్ సీల్, షాఫ్ట్ సీల్ మరియు రోటరీ సీల్;
(3) ఇన్స్టాలేషన్ ఫారమ్ ప్రకారం, దీనిని ఇలా విభజించవచ్చు: అక్షసంబంధ సంస్థాపన (దాని క్రాస్ సెక్షన్ ఇన్స్టాలేషన్ తర్వాత అక్షసంబంధంగా వైకల్యంతో ఉంటుంది) మరియు రేడియల్ ఇన్స్టాలేషన్ (దీని క్రాస్ సెక్షన్ ఇన్స్టాలేషన్ తర్వాత రేడియల్‌గా వైకల్యంతో ఉంటుంది).

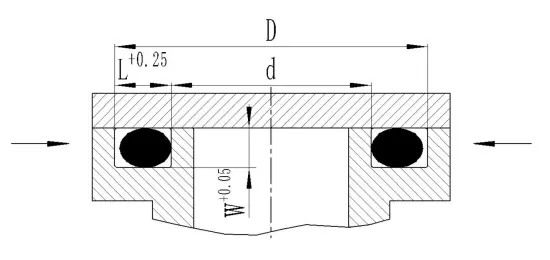

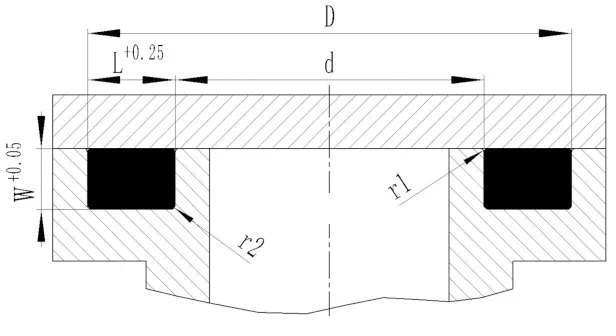

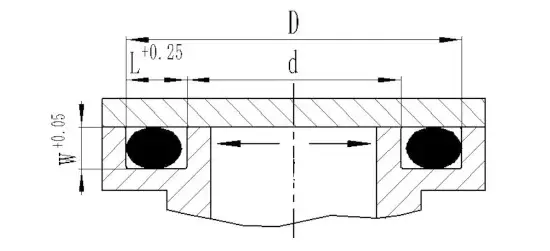

① అక్షసంబంధ స్టాటిక్ సీల్
టేబుల్ 1-3 అక్షసంబంధ స్టాటిక్ సీల్ ఇన్స్టాలేషన్ గాడి కొలతలు
| O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L+0.25 | O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L+0.25 | O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

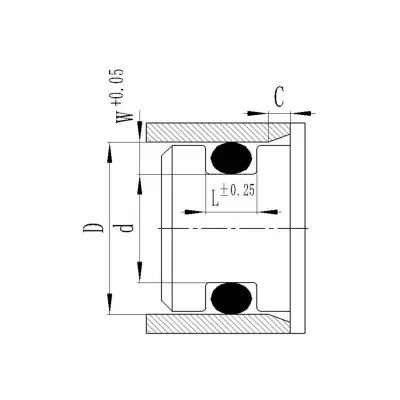

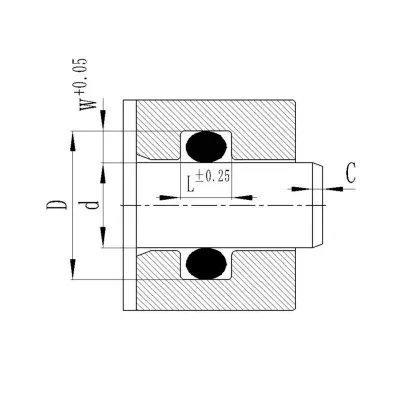

②రేడియల్ స్టాటిక్ సీల్

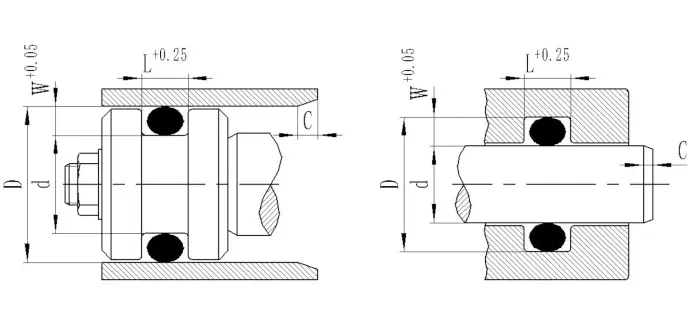

రేడియల్ హోల్ సీల్: ఇన్స్టాలేషన్ గాడి షాఫ్ట్‌లో ఉంటుంది మరియు O-రింగ్ లోపలి వ్యాసం గాడి దిగువ వ్యాసం d కంటే సమానంగా లేదా కొద్దిగా తక్కువగా ఉంటుంది.
రేడియల్ షాఫ్ట్ సీల్: ఇన్స్టాలేషన్ గాడి రంధ్రంలో ఉంది మరియు O-రింగ్ యొక్క అంతర్గత వ్యాసం మరియు సీల్డ్ షాఫ్ట్ వ్యాసం d వీలైనంత దగ్గరగా ఉంటాయి.
| టేబుల్ 1-4 రేడియల్ స్టాటిక్ సీల్ ఇన్స్టాలేషన్ గాడి యొక్క కొలతలు | |||||||||||
| O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L± 0.25 | C | O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L± 0.25 | C | O-రింగ్ వైర్ వ్యాసం d2 | గాడి లోతు W+0.05 | గాడి వెడల్పు L± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③వాక్యూమ్ సీల్ (స్టాటిక్ సీల్)
వాక్యూమ్ ప్యాకేజింగ్ అనేది ప్రత్యేక పరిస్థితులలో O-రింగ్ సీల్, మరియు సీల్డ్ సిస్టమ్ యొక్క పీడనం 1 ప్రామాణిక వాతావరణం (101.325kpa) కంటే తక్కువగా ఉంటుంది.
దీని అప్లికేషన్ మరియు సంస్థాపన గాడి పరిమాణం అవసరాలు క్రింది విధంగా ఉన్నాయి:
a. ఇన్స్టాలేషన్ గాడి స్థలం దాదాపు 100% వైకల్యం తర్వాత O-రింగ్ యొక్క వాల్యూమ్‌తో నిండి ఉంటుంది, ఇది సంపర్క ప్రాంతాన్ని పెంచుతుంది మరియు ఎలాస్టోమర్ ద్వారా వ్యాప్తి సమయాన్ని పొడిగిస్తుంది.
బి. O-రింగ్ క్రాస్ సెక్షన్ యొక్క కుదింపు వైకల్యం సుమారు 30%.
సి. వాక్యూమ్ గ్రీజు (లీకేజీని తగ్గించడానికి) వాడాలి.
డి. సంస్థాపన గాడి యొక్క ప్రతి ఉపరితలం యొక్క ఉపరితల కరుకుదనం హైడ్రాలిక్ స్టాటిక్ సీల్స్ యొక్క అవసరాల కంటే ఎక్కువగా పరిగణించబడాలి మరియు సంప్రదింపు పరిధి ftp శాతం 50% కంటే ఎక్కువగా ఉండాలి.
ఇ. O-రింగ్ గ్యాస్, తక్కువ పారగమ్యత మరియు తక్కువ కుదింపు వైకల్యంతో అనుకూలంగా ఉండే పదార్థాలతో తయారు చేయబడాలి. ఇక్కడ, మేము ఫ్లోరోరబ్బర్‌ను ఉపయోగించమని సిఫార్సు చేస్తున్నాము.
④ రేడియల్ హైడ్రాలిక్ డైనమిక్ సీల్

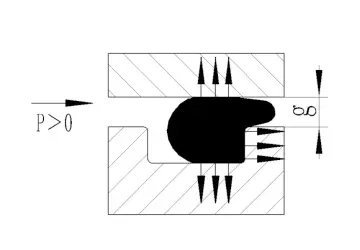

కదలిక సమయంలో O-రింగ్ స్థానభ్రంశం చెందుతుంది కాబట్టి, దాని అప్లికేషన్ తక్కువ పీడనం (రింగ్‌ని నిలుపుకోవడం లేకుండా) మరియు వేగం (రెసిప్రొకేటింగ్ మోషన్ = 0.5m/s; రోటరీ మోషన్ = 2.0m/s)కి పరిమితం చేయబడింది.
3. కాఠిన్యం కారకం
సీలింగ్ పనితీరును అంచనా వేయడానికి O- రింగ్ పదార్థం యొక్క కాఠిన్యం ముఖ్యమైన సూచికలలో ఒకటి. O-రింగ్ యొక్క కాఠిన్యం O-రింగ్ యొక్క కుదింపు మరియు గాడి యొక్క గరిష్టంగా అనుమతించదగిన ఎక్స్‌ట్రాషన్ గ్యాప్‌ను నిర్ణయిస్తుంది. సాధారణంగా, షోర్ A70 యొక్క నైట్రైల్ రబ్బరు అందించబడుతుంది, ఇది చాలా వినియోగ పరిస్థితులకు అనుగుణంగా ఉంటుంది.
4. ఎక్స్‌ట్రాషన్ గ్యాప్
గరిష్టంగా అనుమతించదగిన ఎక్స్‌ట్రాషన్ గ్యాప్ g గరిష్టంగా సిస్టమ్ ఒత్తిడి, O-రింగ్ యొక్క క్రాస్-సెక్షనల్ వ్యాసం మరియు పదార్థం యొక్క కాఠిన్యానికి సంబంధించినది. సాధారణంగా, పని ఒత్తిడి ఎక్కువ, గరిష్టంగా అనుమతించదగిన ఎక్స్‌ట్రాషన్ గ్యాప్ g గరిష్టంగా చిన్నది. గ్యాప్ g అనుమతించదగిన పరిధిని మించి ఉంటే, అది O-రింగ్‌ని వెలికితీయడానికి లేదా దెబ్బతినడానికి కారణమవుతుంది.
రేడియల్ డైనమిక్ సీల్స్‌లో రిటైనింగ్ రింగ్‌ని ఉపయోగించమని సిఫార్సు చేయబడింది, ఇది O-రింగ్‌ను రేడియల్ గ్యాప్‌లోకి పిండకుండా నిరోధించవచ్చు మరియు పని ఒత్తిడిని కూడా పెంచుతుంది. పీడనం 5MPa కంటే ఎక్కువగా ఉన్నప్పుడు మరియు లోపలి వ్యాసం >50mm, మరియు పీడనం 10MPa కంటే ఎక్కువ మరియు లోపలి వ్యాసం <50mm ఉన్నప్పుడు, రిటైనింగ్ రింగ్‌ని ఉపయోగించమని సిఫార్సు చేయబడింది.
స్టాటిక్ సీలింగ్ అప్లికేషన్‌ల కోసం, H7/g6ని సరిపోల్చాలని సిఫార్సు చేయబడింది.
5. తన్యత మరియు కుదింపు రేట్లు
గాడిలో O- రింగ్ వ్యవస్థాపించబడినప్పుడు, అది కొంత మేరకు విస్తరించబడుతుంది మరియు కుదించబడుతుంది. సాగదీయడం మరియు కుదింపు విలువలు చాలా పెద్దవిగా ఉంటే, O-రింగ్ యొక్క క్రాస్ సెక్షన్ అధికంగా విస్తరించబడుతుంది లేదా తగ్గించబడుతుంది. దాని సీలింగ్ ప్రభావాన్ని ప్రభావితం చేయకుండా ఉండటానికి, ఈ క్రింది రెండు పాయింట్లను ఖచ్చితంగా పాటించాలని సిఫార్సు చేయబడింది:
(1) రేడియల్ హోల్ సీలింగ్ కోసం: O-రింగ్ ప్రాధాన్యంగా సాగదీసిన స్థితిలో ఉంటుంది (అంటే d>d2), మరియు గరిష్టంగా అనుమతించదగిన స్ట్రెచింగ్ రేటు 6%, ఎందుకంటే 1% స్ట్రెచింగ్ తదనుగుణంగా క్రాస్-సెక్షనల్ వ్యాసం Wని 0.5% తగ్గిస్తుంది.
పొడుగు = (d-2/d2) × 100% ＜6%
సమీకరణంలో: d-రేడియల్ హోల్ సీల్‌లో మౌంటు గాడి దిగువ వ్యాసం
d2-O-రింగ్ యొక్క అంతర్గత వ్యాసం
(2) రేడియల్ షాఫ్ట్ సీల్స్ కోసం, O-రింగ్ దాని చుట్టుకొలత (అంటే D1>D)తో పాటు కుదించబడుతుంది మరియు గరిష్టంగా అనుమతించదగిన చుట్టుకొలత కుదింపు రేటు 3%.
కుదింపు నిష్పత్తి = (D1-D)/D1×100% ＜3%
సమీకరణంలో: O-రింగ్ యొక్క D1-బాహ్య వ్యాసం
రేడియల్ షాఫ్ట్ సీల్‌లో మౌంటు గాడి యొక్క D-దిగువ వ్యాసం
6. ఓ-రింగులు తిరిగే షాఫ్ట్ సీల్స్‌గా ఉపయోగించబడతాయి
O-రింగ్‌లను తక్కువ-వేగం భ్రమణం మరియు షార్ట్-సైకిల్ తిరిగే షాఫ్ట్‌లకు సీల్స్‌గా కూడా ఉపయోగించవచ్చు. చుట్టుకొలత వేగం 0.5m/s కంటే తక్కువగా ఉన్నప్పుడు, O-రింగ్ ఎంపిక సాధారణ డిజైన్ ప్రమాణాలపై ఆధారపడి ఉంటుంది; చుట్టుకొలత వేగం 0.5మీ/సె కంటే ఎక్కువగా ఉన్నప్పుడు, పొడుగుచేసిన రబ్బరు రింగ్ వేడిచేసిన తర్వాత తగ్గిపోతుందనే విషయాన్ని పరిగణనలోకి తీసుకోవడం అవసరం (జూల్ హీట్ దృగ్విషయం), కాబట్టి సీలింగ్ రింగ్ లోపలి వ్యాసం మూసివున్న షాఫ్ట్ వ్యాసం కంటే 2% పెద్దదిగా ఎంపిక చేయబడుతుంది మరియు పై దృగ్విషయాన్ని నివారించవచ్చు. గాడిలో O-రింగ్ వ్యవస్థాపించిన తర్వాత, అది రేడియల్‌గా కంప్రెస్ చేయబడి చక్కటి ముడతలు ఏర్పడుతుంది, తద్వారా సరళత పరిస్థితులు మెరుగుపడతాయి.
7. ఇన్స్టాలేషన్ కంప్రెషన్ ఫోర్స్

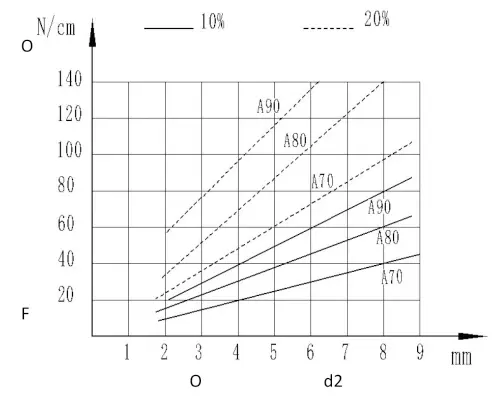

సంస్థాపన సమయంలో, కుదింపు శక్తి ప్రారంభ కుదింపు స్థాయికి మరియు పదార్థం యొక్క కాఠిన్యానికి సంబంధించినది. యూనిట్ కంప్రెషన్ ఫోర్స్ మరియు సీల్ చుట్టుకొలత యొక్క సెంటీమీటర్‌కు క్రాస్ సెక్షనల్ వ్యాసం మధ్య సంబంధాన్ని ఫిగర్ చూపిస్తుంది, ఇది O-రింగ్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు కంప్రెషన్ ఫోర్స్ పరిమాణాన్ని అంచనా వేయడానికి ఉపయోగించబడుతుంది.
స్థానిక నిర్మాణ రూపకల్పన
ఇన్స్టాలేషన్ సమయంలో O-రింగ్ స్క్వీజ్ చేయబడినందున, తీవ్రమైన నష్టాన్ని నివారించడానికి, రంధ్రం ముగింపు లేదా షాఫ్ట్ ముగింపు తప్పనిసరిగా 15°~20° చాంఫర్‌గా ప్రాసెస్ చేయబడాలి మరియు అంచులు గుండ్రంగా మరియు బర్ర్స్‌ను తీసివేయాలి. సంస్థాపన సమయంలో O-రింగ్ ఒక విలోమ రంధ్రం గుండా వెళితే, పరివర్తన రంధ్రం తప్పనిసరిగా చాంఫెర్డ్ లేదా గుండ్రంగా ఉండాలి.

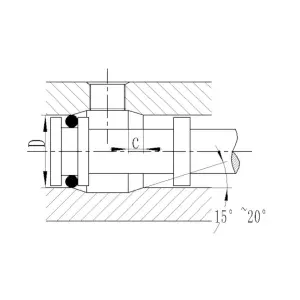

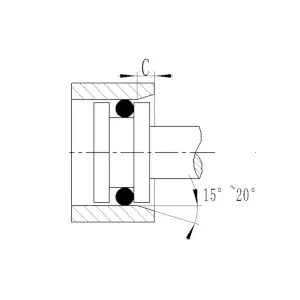

హోల్ చాంఫర్

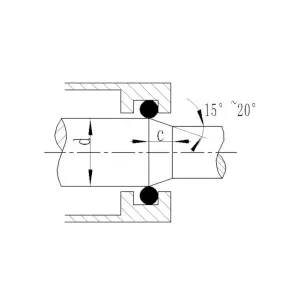

షాఫ్ట్ చాంఫర్
ట్రాన్సిషన్ హోల్స్ యొక్క చాంఫరింగ్/రౌండింగ్
టేబుల్ 1-10 కనిష్ట చాంఫర్ పొడవు Cనిమి
| విభాగం వ్యాసం W | ≤1.78, 1.80 | ≤2.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | >8.40 | |
| కనిష్ట చాంఫర్ పొడవు Cనిమి | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
చాంఫర్ ఉపరితల కరుకుదనం: Rz≤4.0μm Ra≤0.8μm
ఆకారం మరియు ఉపరితల లోపాల యొక్క అనుమతించదగిన విచలనాలు
మేము O-రింగ్‌ల ఆకారాలు మరియు ఉపరితల లోపాలను రెండు వర్గాలుగా వర్గీకరిస్తాము: N మరియు S.
(1) N: మా ప్రామాణిక నాణ్యతను సూచిస్తుంది, ఇది అధిక నాణ్యత అవసరాలు మరియు రోజువారీ అప్లికేషన్‌లను పూర్తిగా తీర్చగలదు.
(2) S: ఆకారం మరియు ఉపరితల లోపాల కోసం చాలా ఎక్కువ అవసరాలు ఉన్న సందర్భాలలో అనుకూలం, సాధారణంగా పెద్ద ఉత్పత్తి మరియు అధిక వ్యయం అవసరం.

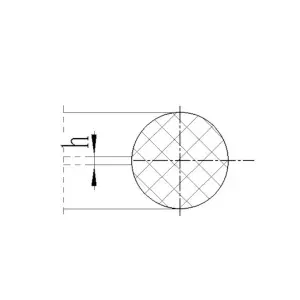

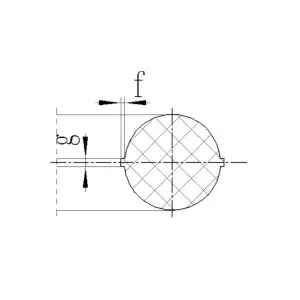

అచ్చు తప్పుగా అమర్చడం డి

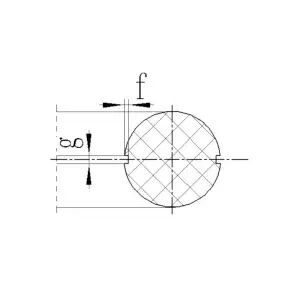

అచ్చు విభజన ఫ్లాష్ h
అచ్చు విభజన సంకోచం
మితిమీరిన ట్రిమ్మింగ్

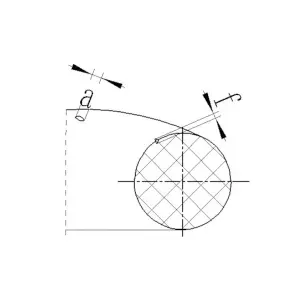

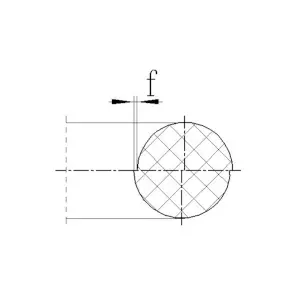

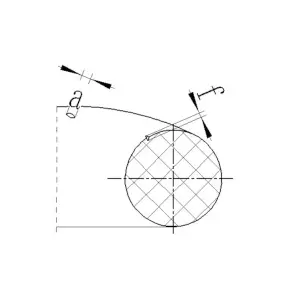

ప్రవాహ గుర్తులు
ఇతర లోపాలు
| టేబుల్ 1-8 O-రింగ్ ఆకారం మరియు ఉపరితల లోపాలు | ||||
| లోపాలు | వర్గం | విభాగం W యొక్క అనుమతించదగిన విచలనం | ||
| ≤2.65 | >2.65 | |||
| లోపం మాడ్యులస్ | వెడల్పు h | N | 0.06 | 0.12 |
| ఫ్లాష్ మొత్తం | వెడల్పు h | S | 0.05 | 0.09 |
| విడిపోవడం సంకోచం | వెడల్పు h | N | 0.1 ·W | 0.1 ·W |
| వెడల్పు h | 0.05 | 0.09 | ||
| వెడల్పు h | S | 0.05 ·W | 0.05 ·W | |
| వెడల్పు h | 0.05 | 0.09 | ||
| అధిక ట్రిమ్మింగ్ వెడల్పు (అదనపు ట్రిమ్మింగ్ అనుమతించబడుతుంది, కానీ అది క్రాస్ సెక్షన్ యొక్క విచలనం పరిధిలో ఉండాలి మరియు ఉపరితలం మృదువైనదిగా ఉండాలి) | వెడల్పు h | N | 0.4 | 1.2 |
| వెడల్పు h | S | 0.4 | 0.7 | |
| ప్రవాహ గుర్తులు (ప్రదక్షిణ దిశ) | మందం a | N | 0.1 · ID | 0.1 · ID |
| లోతు f | 0.03 | 0.06 | ||
| మందం a | S | 0.05 · ID | 0.05 · ID | |
| లోతు f | 0.03 | 0.06 | ||
| ఇతర లోపాలు | మందం a | N | 0.3 ·W | 0.3 ·W |
| లోతు f | 0.05 | 0.09 | ||
| మందం a | S | 0.1 ·W | 0.1 ·W | |
| లోతు f | 0.03 | 0.06 | ||
| ఉపరితల కరుకుదనం | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| శబ్దం | / | N | అనుమతించు | |
| / | S | అనుమతించు | ||
నిల్వ గైడ్
దీర్ఘ-కాల నిల్వ కారణంగా O-రింగ్‌ల భౌతిక మరియు రసాయన లక్షణాలను నివారించడానికి, దీర్ఘ-కాల నిల్వ సమయంలో O-రింగ్‌లు ప్రభావితం కాకుండా ఉండేలా సహేతుకమైన నిల్వ వాతావరణం అవసరం.
నిల్వ సమయంలో, ఈ క్రింది అంశాలను గమనించాలి:
(1) నిల్వ వాతావరణం పొడిగా, దుమ్ము రహితంగా మరియు బాగా వెంటిలేషన్ ఉండాలి;
(2) ఉష్ణోగ్రత +15℃ కంటే ఎక్కువగా ఉండాలి కానీ +20℃ కంటే ఎక్కువ ఉండకూడదు;
(3) వీలైనంత వరకు బోలు ప్యాకేజింగ్ సంచులలో నిల్వ చేయండి మరియు O-రింగ్ యొక్క పదార్థాన్ని దెబ్బతీసే పదార్థాలను నివారించండి;
(4) నిల్వ వాతావరణంలో ప్రత్యక్ష సూర్యకాంతిని నివారించండి మరియు అతినీలలోహిత కాంతి మూలాల నుండి దూరంగా ఉంచండి;
(5) నిల్వ చేసేటప్పుడు, O-రింగ్‌లు ఒత్తిడి లేని స్థితిలో ఉండాలి, అంటే సాగదీయకుండా, కుదించబడకుండా మరియు వైకల్యంతో ఉండకూడదు:
(6) స్ట్రింగ్‌తో కట్టడం లేదా లోహ భాగాలపై వేలాడదీయడం నిషేధించబడింది.
చిరునామా
No.1 రుయిచెన్ రోడ్, డాంగ్లియుటింగ్ ఇండస్ట్రియల్ పార్క్, చెంగ్యాంగ్ జిల్లా, కింగ్డావో సిటీ, షాన్‌డాంగ్ ప్రావిన్స్, చైనా
Tel
ఇమెయిల్
అంతర్గత ఒత్తిడి: O-రింగ్ యొక్క బయటి వ్యాసం మరియు గాడి D యొక్క బయటి వ్యాసం ప్రాథమికంగా 1~3%కి దగ్గరగా లేదా అంతకంటే ఎక్కువ ఉండాలి.
బాహ్య పీడనం: O-రింగ్ యొక్క అంతర్గత వ్యాసం గాడి యొక్క అంతర్గత వ్యాసం d కంటే దగ్గరగా లేదా కొద్దిగా తక్కువగా ఉండాలి, కానీ 6% కంటే తక్కువ కాదు.
