నక్షత్ర ఆకారపు సీలింగ్ రింగ్

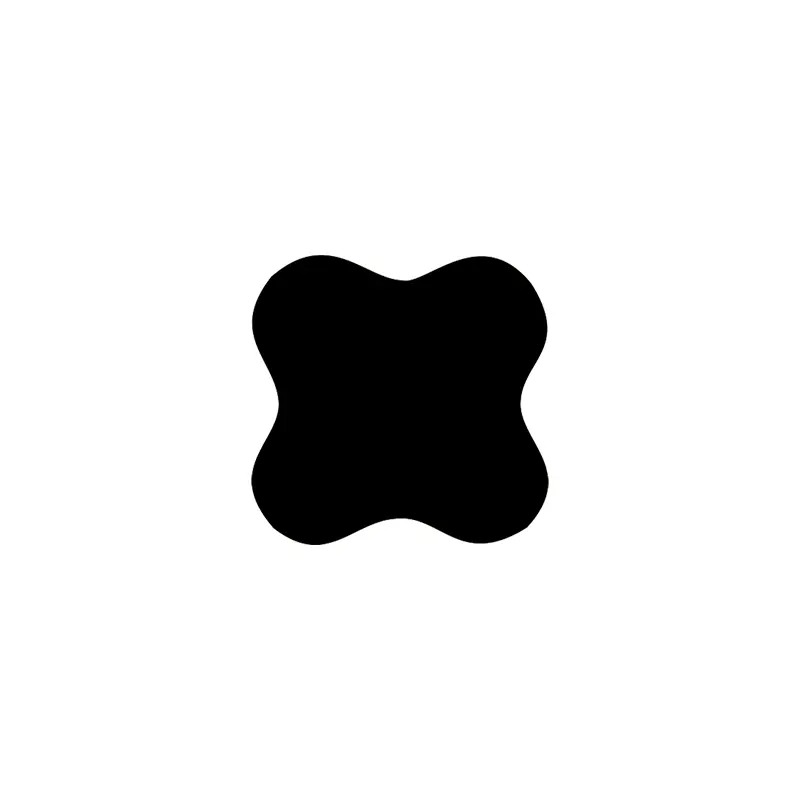

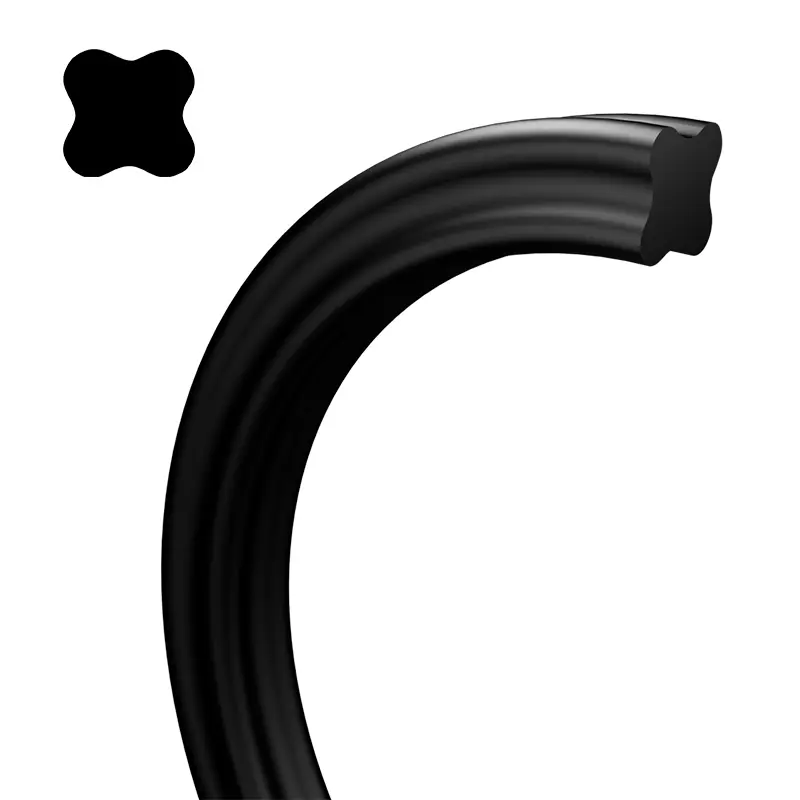

స్టార్ ఆకారపు సీలింగ్ రింగ్ అనేది X- లాంటి ఆకారంతో నాలుగు-లిప్ ముద్ర, కాబట్టి దీనిని ఎక్స్-రింగ్ అని కూడా అంటారు. ఇది ఓ-రింగ్ ఆధారంగా మెరుగుదల మరియు మెరుగుదల. దీని క్రాస్-సెక్షనల్ కొలతలు అమెరికన్ AS568A ప్రమాణం యొక్క O- రింగ్ మాదిరిగానే ఉంటాయి మరియు ఇది ప్రాథమికంగా O- రింగ్ వాడకాన్ని భర్తీ చేస్తుంది.

O- రింగ్‌తో పోలిస్తే, నక్షత్ర-ఆకారపు సీలింగ్ రింగ్ సీలింగ్ పెదవుల మధ్య సరళత కుహరాన్ని ఏర్పరుస్తుంది, ఇది చిన్న ఘర్షణ నిరోధకత మరియు చిన్న ప్రారంభ నిరోధకతను కలిగి ఉంటుంది. దాని ఫ్లాష్ అంచు క్రాస్ సెక్షన్ యొక్క పుటాకార భాగంలో ఉన్నందున, సీలింగ్ ప్రభావం మంచిది. నాన్-సర్క్యులర్ క్రాస్ సెక్షన్ రెసిప్రొకేటింగ్ మోషన్ సమయంలో రోలింగ్ దృగ్విషయాన్ని సమర్థవంతంగా నివారిస్తుంది.

స్టార్ ఆకారపు సీలింగ్ రింగ్ యొక్క అప్లికేషన్ పరిధి చాలా వెడల్పుగా ఉంది. ఉష్ణోగ్రత, పీడనం మరియు మధ్యస్థం ప్రకారం తగిన పదార్థాన్ని ఎంచుకోండి. స్టార్ ఆకారపు సీలింగ్ రింగ్ ఇచ్చిన అనువర్తనానికి అనుగుణంగా ఉండటానికి, అన్ని పని పారామితుల మధ్య పరస్పర అడ్డంకులను పరిగణించాలి. అనువర్తన పరిధిని నిర్ణయించేటప్పుడు, గరిష్ట ఉష్ణోగ్రత, నిరంతర పని ఉష్ణోగ్రత మరియు ఆపరేటింగ్ చక్రం పరిగణించాలి. తిరిగే సందర్భాలలో, ఘర్షణ వేడి వల్ల కలిగే ఉష్ణోగ్రత పెరుగుదల కూడా పరిగణించబడాలి.

ఈ X- ఆకారపు సీలింగ్ రింగ్ స్వీయ-బిగించే సీలింగ్ మూలకం. ప్రారంభ స్థితిలో సీలింగ్ శక్తి కుదింపు మొత్తం మరియు పదార్థం యొక్క కాఠిన్యం మీద ఆధారపడి ఉంటుంది. సిస్టమ్ పీడనం పెరిగేకొద్దీ, సీలింగ్ రింగ్ యొక్క కుదింపు వైకల్యం పెరుగుతుంది, మరియు మొత్తం సీలింగ్ శక్తి పెరుగుతుంది, ఇది నమ్మదగిన ముద్రను ఏర్పరుస్తుంది.

ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

నక్షత్ర ఆకారపు సీలింగ్ రింగ్ ఎంపిక

స్టాటిక్ సీలింగ్ లేదా రెసిప్రొకేటింగ్ లీనియర్ మోషన్

. ఎందుకంటే ప్రీ-కాంప్రెషన్ ద్వారా ఉత్పత్తి చేయబడిన ప్రీ-కాంప్రెషన్ ఫోర్స్ సీల్ రింగ్ను మెలితిప్పడం మరియు రోలింగ్ చేయకుండా సమర్థవంతంగా నిరోధించవచ్చు.

. సీల్ రింగ్ వ్యవస్థాపించడం సులభం మరియు ఎక్కువ సేవా జీవితాన్ని కలిగి ఉంటుంది.

రోటరీ సీలింగ్

స్టార్ ఆకారపు రింగ్ యొక్క లోపలి వ్యాసం అది సీల్స్ చేసే షాఫ్ట్ యొక్క వ్యాసం కంటే 2 ~ 5% పెద్దది. ఎందుకంటే సీల్ రింగ్ భ్రమణంలో ఉపయోగించినప్పుడు ఘర్షణ మరియు వేడిని ఉత్పత్తి చేస్తుంది, మరియు ఎలాస్టోమర్ తాపన తర్వాత తగ్గిపోతుంది (జూల్ తాపన ప్రభావం). సీల్ రింగ్ యొక్క సరళత మరియు నమ్మదగిన ఆపరేషన్ను నిర్ధారించడానికి, షాఫ్ట్ వ్యాసం కంటే పెద్ద లోపలి వ్యాసం కలిగిన నక్షత్ర ఆకారపు రింగ్ ఎంచుకోవాలి. సాధారణంగా, చిన్న క్రాస్-సెక్షన్‌తో కూడిన సీల్ రింగ్ స్టాటిక్ సీలింగ్ యొక్క అవసరాలను తీర్చగలదు మరియు దీనికి విరుద్ధంగా, డైనమిక్ సీలింగ్ యొక్క అవసరాలను తీర్చడానికి పెద్ద క్రాస్-సెక్షన్ ఉన్న సీల్ రింగ్ ఉపయోగించాలి. అధిక పీడనం లేదా పెద్ద ఎక్స్‌ట్రాషన్ అంతరం విషయంలో, అధిక కాఠిన్యం ఉన్న రబ్బరు పదార్థాన్ని ఎంచుకోవాలి. అధిక పీడన వెలికితీత నుండి నష్టాన్ని నివారించడానికి PTFE బ్యాకింగ్ రింగ్‌ను జోడించడం ఉత్తమ మార్గం.

పదార్థం

పదార్థం సాధారణంగా షా A70 నైట్రిల్ రబ్బరు NBR. ఇతర పదార్థాలు O- రింగుల కోసం ఉపయోగించే పదార్థాలను సూచించవచ్చు.

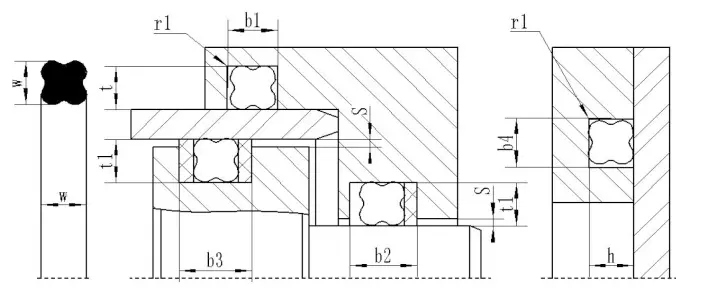

స్టార్ రింగ్ సిఫార్సు చేసిన గాడి డిజైన్

స్టార్ ఆకారపు సీలింగ్ రింగ్-ఎక్స్-రింగ్ (అమెరికన్ స్టాండర్డ్ AS568A)

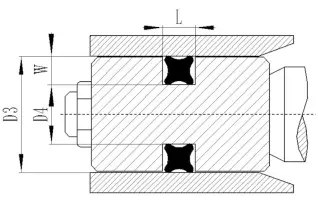

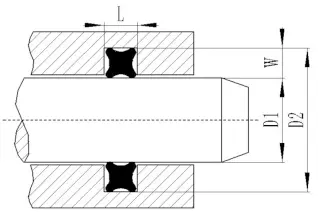

పిస్టన్ రాడ్ ముద్ర (షాఫ్ట్ కోసం)					పిస్టన్ ముద్ర
ఉత్పత్తి నమూనా	లక్షణాలు మరియు కొలతలు		రాడ్ సీల్స్			పిస్టన్ సీల్		స్లాట్ వెడల్పు
	లోపలి వ్యాసం DN	క్రాస్ సెక్షనల్ వ్యాసం cs	డి 1	డి 2		డి 3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
