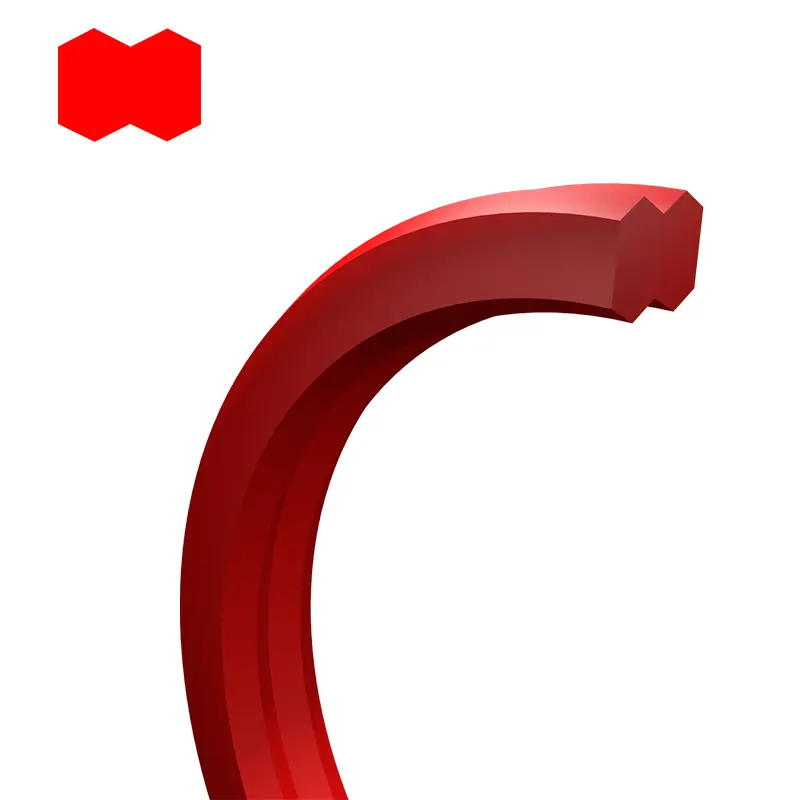

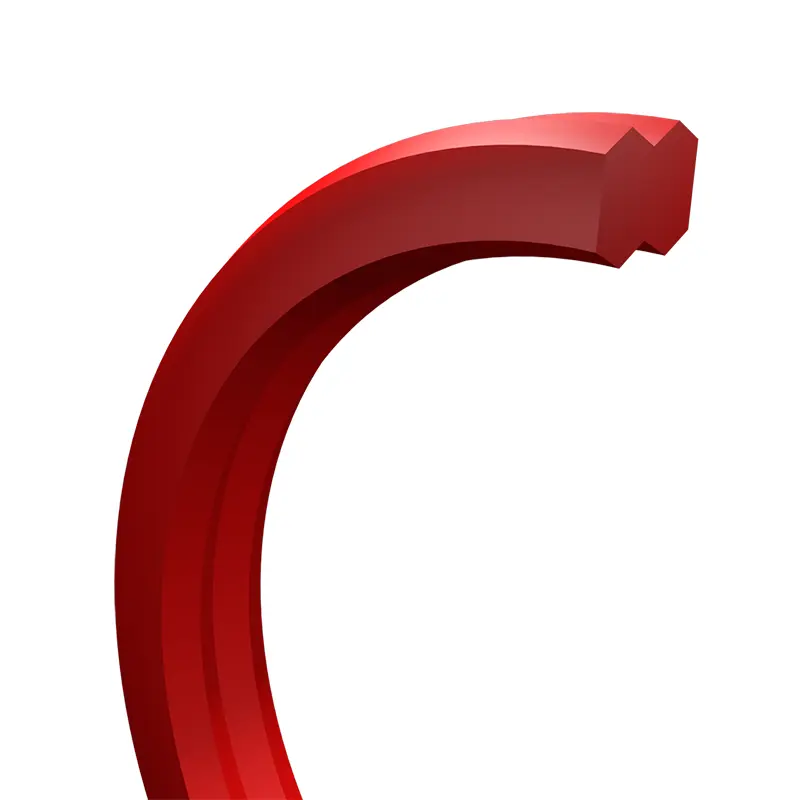

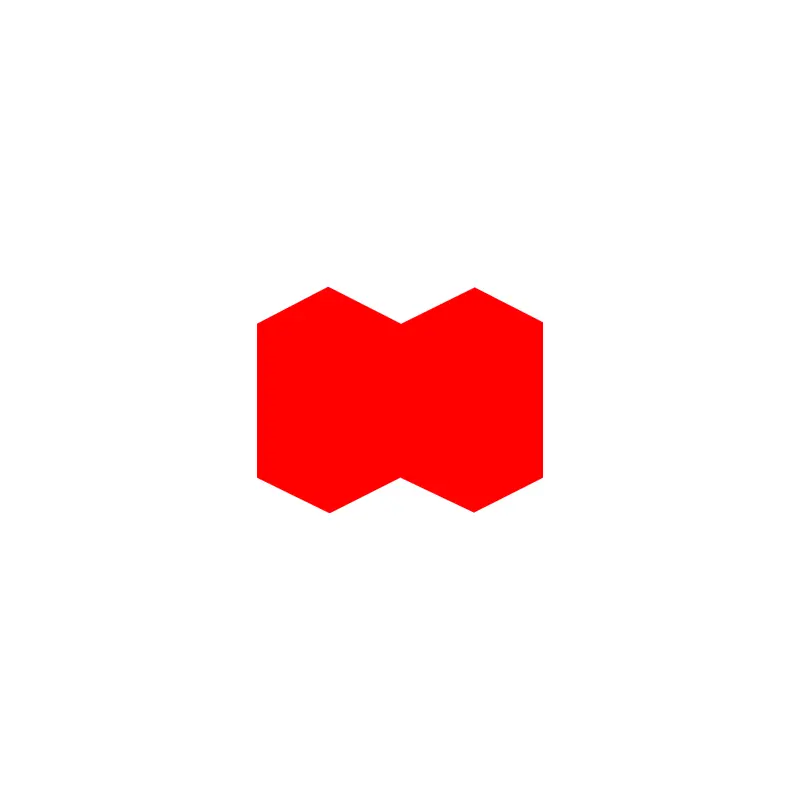

డంబెల్ ఆకారపు సీలింగ్ రింగ్

ప్రస్తుత హైడ్రాలిక్ సిలిండర్ రూపకల్పనలో, ఓ-రింగులు లేదా ఓ-రింగ్ + రిటైనింగ్ రింగ్ కలయిక ప్రధానంగా స్టాటిక్ సీల్స్ గా ఉపయోగించబడుతుంది. ఏదేమైనా, ఈ సీలింగ్ పరిష్కారం అసెంబ్లీ సమయంలో కొన్ని నష్టాలను కలిగి ఉంది, ఎందుకంటే ఓ-రింగ్ వక్రీకరించవచ్చు మరియు నిలుపుకునే రింగ్ యొక్క స్థానం సరైనది కాకపోవచ్చు. ఈ పరిష్కారం ప్రెజర్ పల్సేషన్ మరియు ధూళి యొక్క చొరబాటు విషయంలో ప్రతికూలతలను చూపిస్తుంది. ఈ సందర్భంలో, డంబెల్ ఆకారపు సీలింగ్ రింగ్‌ను ఒకే ఒరిజినల్ యొక్క స్టాటిక్ హైడ్రాలిక్ ముద్రగా ఆదర్శ ప్రత్యామ్నాయంగా ఉపయోగించవచ్చు.

ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

సాంకేతిక డేటా

ఒత్తిడి: 50mpa వరకు.

ఉష్ణోగ్రత: -35 ℃ ...+110.

పదార్థం: పాలియురేతేన్.

సంస్థాపనా అవసరాలు

(1) గ్రోవ్ లోతు w (mm) విలువ ప్రకారం సంస్థాపన చాంఫర్ సి ఎంపిక చేయబడుతుంది

W <3 ఉన్నప్పుడు; C≥3.

W> 3 ఉన్నప్పుడు; C≥5.

(2) ఉపరితల ముగింపు

(3) డంబెల్ ఆకారపు సీలింగ్ రింగ్‌కు ఈ క్రింది పరీక్ష పరిస్థితులలో లీకేజీ లేదు మరియు వెలికితీతకు చాలా నిరోధకతను కలిగి ఉంటుంది.

(4) సరైన సీలింగ్ గ్యాప్:

సిలిండర్ బోర్ - హెచ్ 8

గైడ్ స్లీవ్ - జి 6

ముద్ర వెలికితీతకు చాలా నిరోధకతను కలిగి ఉన్నందున, 0.2 మిమీ యొక్క రేడియల్ సీలింగ్ గ్యాప్ లు సాధించవచ్చు.

తక్కువ ఉష్ణోగ్రత వాడకంలో, గైడ్ స్లీవ్ నుండి సిలిండర్ బోర్ మరియు పిస్టన్ రాడ్ వరకు విచలనాలను నివారించాలి.

సంస్థాపనా సిఫార్సులు

ప్రయోజనం

O- రింగులు లేదా O- రింగ్ + రిటైనింగ్ రింగ్ కాంబినేషన్‌లతో పోలిస్తే, డంబెల్ సీల్స్ ఈ క్రింది ప్రయోజనాలను కలిగి ఉన్నాయి:

(1) మెలితిప్పినందుకు చాలా నిరోధకత

(2) ఇన్‌స్టాల్ చేయడం సులభం

(3) సుదీర్ఘ సేవా జీవితం

(4) అధిక పీడన నిరోధకత

అప్లికేషన్

డంబెల్ ముద్రలను సాధారణంగా హైడ్రాలిక్ సిలిండర్లలో ఉపయోగిస్తారు:

(1) ఫోర్క్లిఫ్ట్‌లు

(2) నిర్మాణ యంత్రాలు హైడ్రాలిక్స్

(3) పారిశ్రామిక హైడ్రాలిక్స్

(4) యంత్ర సాధనాలు

(5) ఇంజెక్షన్ అచ్చు యంత్రాలు

(6) హైడ్రాలిక్ ప్రెస్‌లు

(7) గుళిక కవాటాలు
