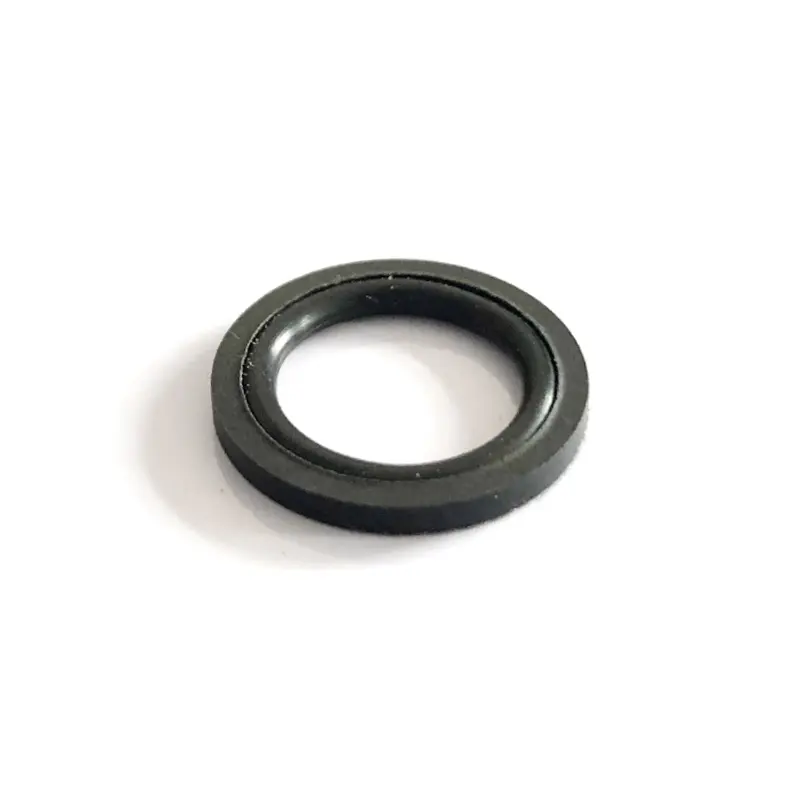

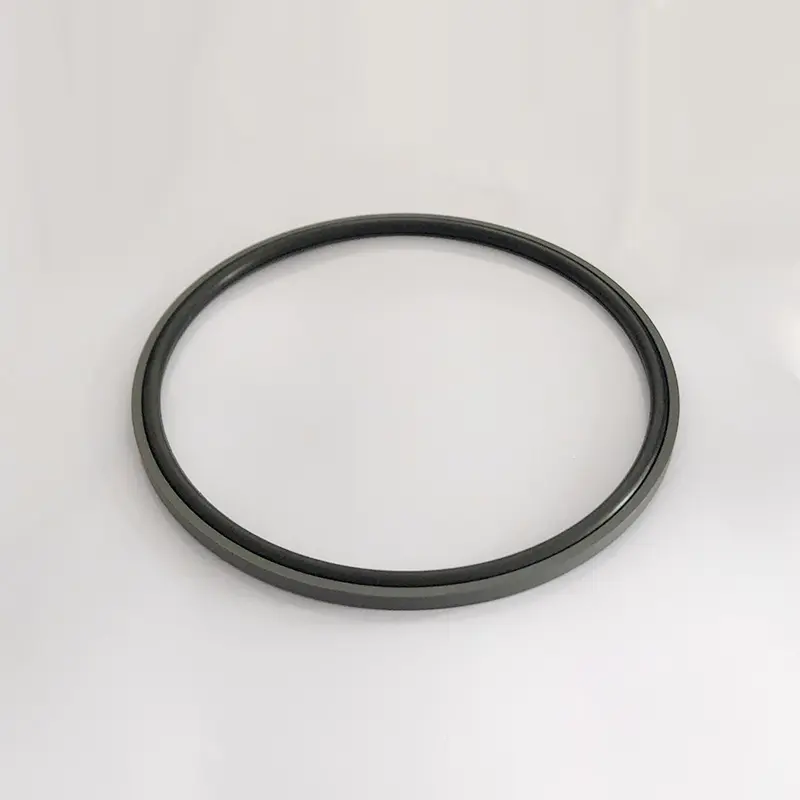

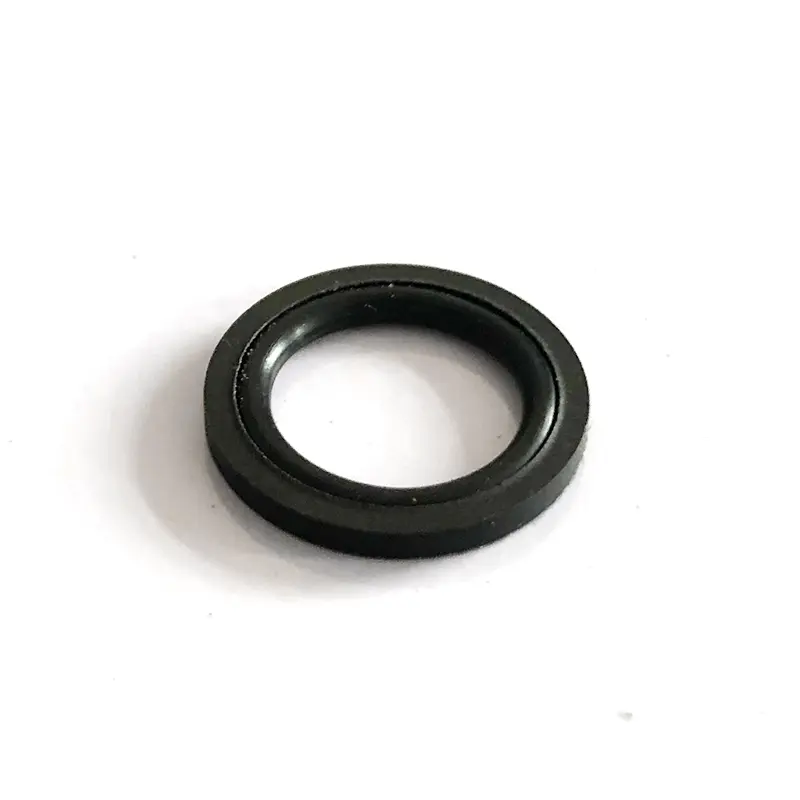

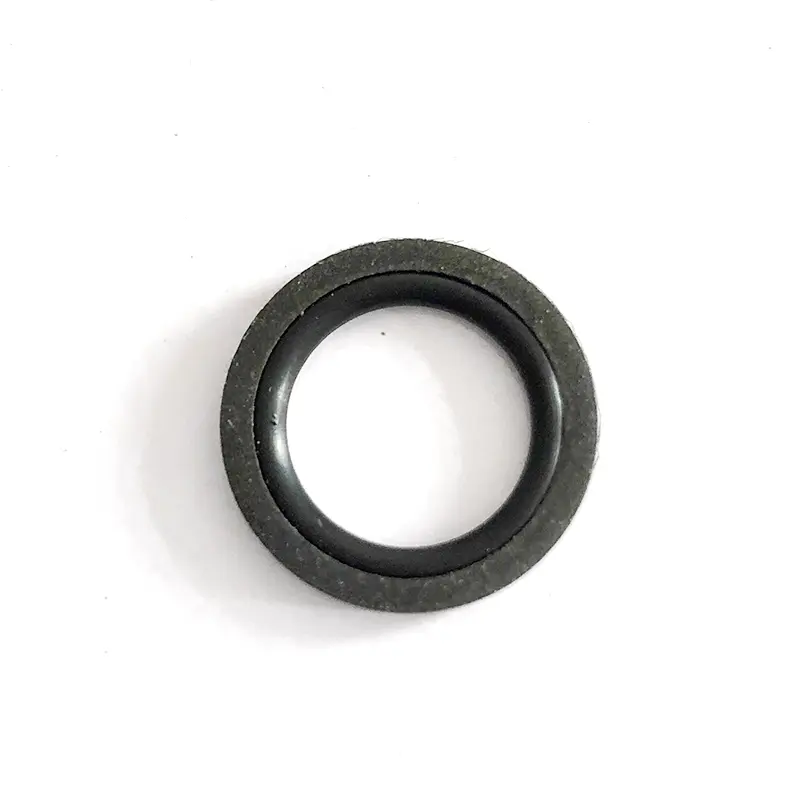

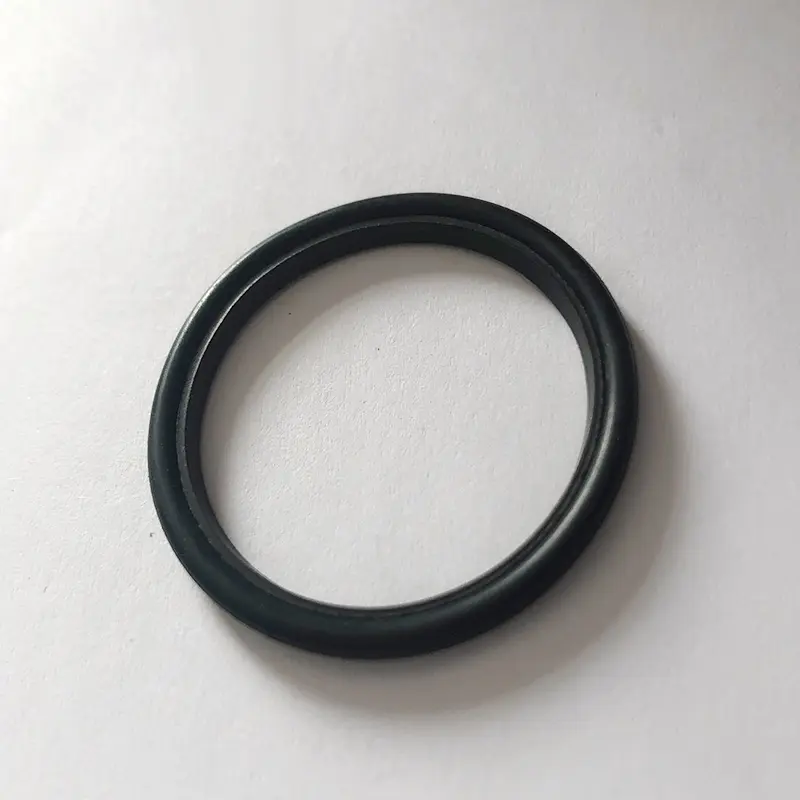

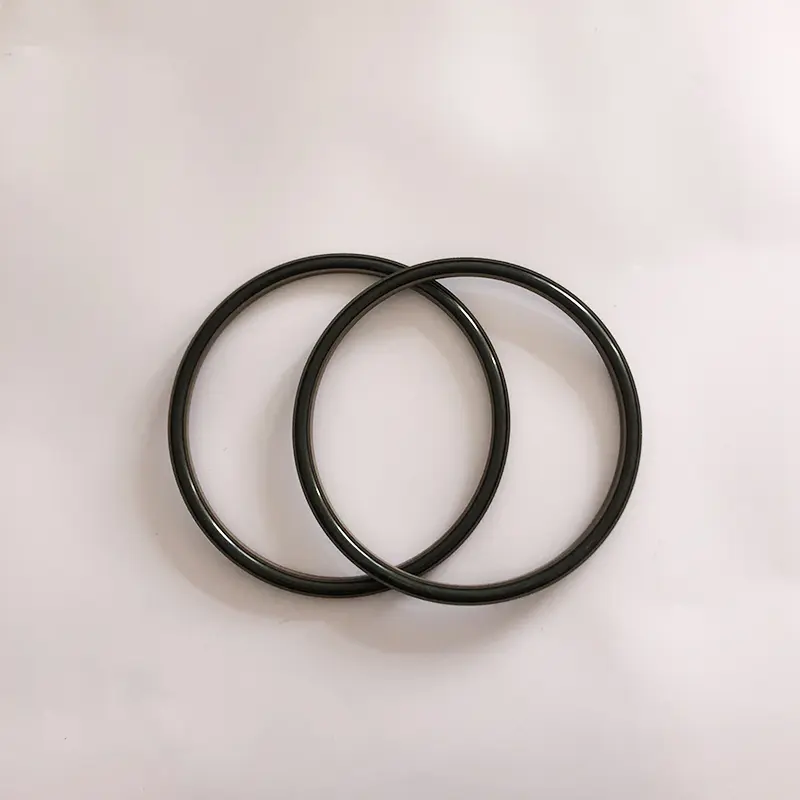

మా రూచెన్ సీల్స్ హై ప్రెజర్ ఎండ్ ఫ్లేంజ్ సీల్స్ మెరుగైన ఉత్పత్తి పనితీరును అందించడానికి వినూత్న రూపకల్పనను అవలంబిస్తాయి. కోర్ అనేది నిండిన లేదా సవరించిన PTFE మెటీరియల్ స్పెషల్-ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు (రబ్బరు) రింగ్, ఇది అక్షసంబంధ (ముగింపు), ఫ్లాంజ్ వన్-వే స్టాటిక్ (ప్రెజర్) సీలింగ్ మరియు నీటి పీడన సీలింగ్ అవసరాలకు అనువైనది.
హై ప్రెజర్ ఎండ్ ఫ్లేంజ్ సీల్స్ గణనీయమైన ప్రయోజనాలు, దీర్ఘ జీవితం, తగ్గిన నిర్వహణ ఖర్చులు, మీడియా లీకేజీని నివారించడానికి అద్భుతమైన సీలింగ్, విపరీతమైన పని పరిస్థితులను తీర్చడానికి అధిక పీడనం మరియు అల్ట్రా-హై ప్రెజర్ రెసిస్టెన్స్ మరియు సులభంగా సంస్థాపన కోసం సున్నితమైన నిర్మాణం.

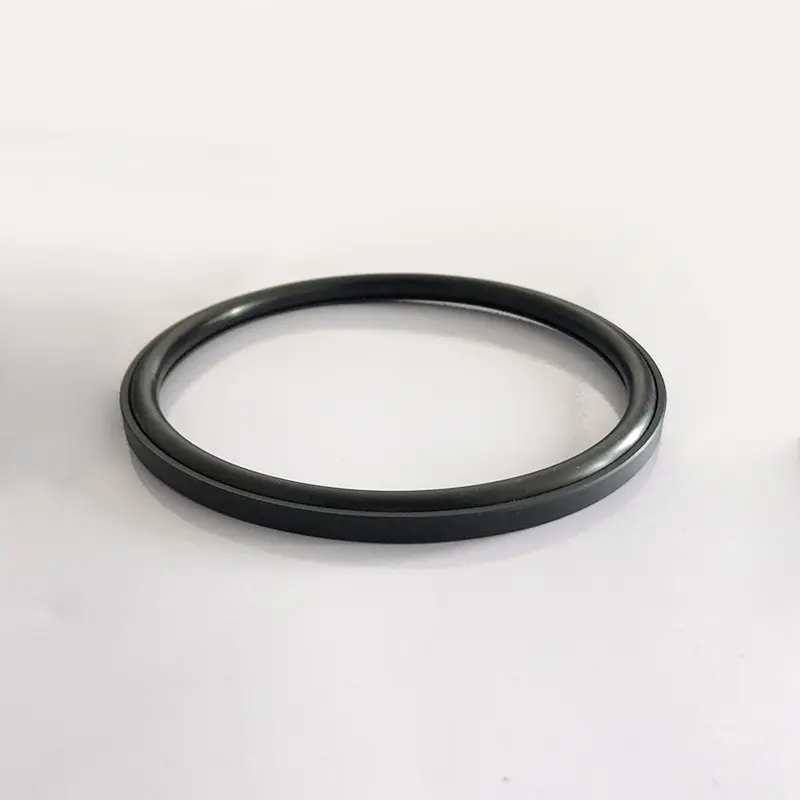

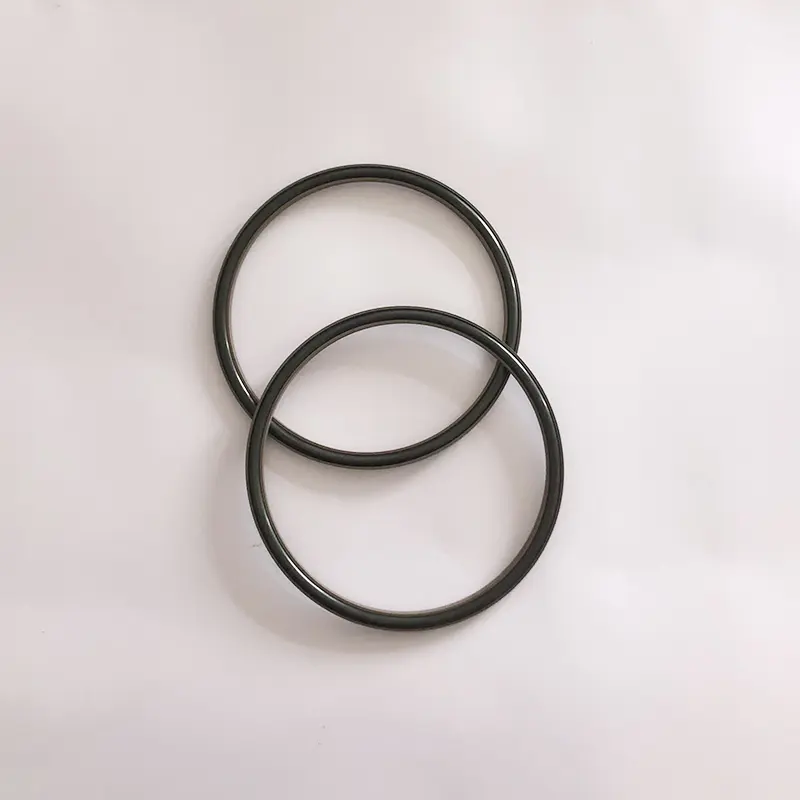

వేర్వేరు పని పరిస్థితుల ప్రకారం, మీరు ఎంచుకోవడానికి మేము ఉపవిభజన నమూనాలను తయారు చేసాము: RC2871 సిరీస్ (కుడి-కోణ సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్) వేర్వేరు పీడన దృశ్యాలను ఎదుర్కోవటానికి A మరియు B రకాలుగా విభజించబడింది; RC2872 సిరీస్ (సి-ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్) స్టాటిక్ ప్రెజర్ సీలింగ్‌కు అనుకూలంగా ఉంటుంది; RC2873 (రీన్ఫోర్స్డ్ రైట్-యాంగిల్ సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్) అల్ట్రా-హై ప్రెజర్ స్టాటిక్ సీలింగ్‌లో ప్రత్యేకత కలిగి ఉంది; RC2874 (Y- ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్) అల్ట్రా-హై ప్రెజర్ సీలింగ్ యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది; RC2875 సిరీస్ (ఫుట్ ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్) వివిధ స్టాటిక్ సీలింగ్ అవసరాలను తీర్చడానికి A మరియు B రకాలుగా విభజించబడింది.
కొన్ని ప్రత్యేక కలయికలు ఓ-రింగ్‌తో సవరించిన ఫుట్-ఆకారపు సీలింగ్ రింగ్ వంటి ముఖ్యాంశాలతో నిండి ఉన్నాయి, ఇది అధిక ఒత్తిళ్ల వద్ద మెరుగైన సీలింగ్‌ను సాధించడానికి మరియు అధిక మరియు అల్ట్రా-హై ఒత్తిడిని తట్టుకోవటానికి ప్రీ-కాంప్రెషన్ మరియు ఫ్లాంజ్ స్ట్రక్చర్‌ను ఉపయోగిస్తుంది; సి-ఆకారపు మరియు రీన్ఫోర్స్డ్ రైట్-యాంగిల్ సీలింగ్ రింగులు మరియు ఓ-రింగుల కలయికకు ఇది వర్తిస్తుంది, అన్ని దిశలలో అధిక-పీడన ముగింపు (ఫ్లాంజ్) సీలింగ్ సమస్యకు నమ్మకమైన పరిష్కారాన్ని అందిస్తుంది.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

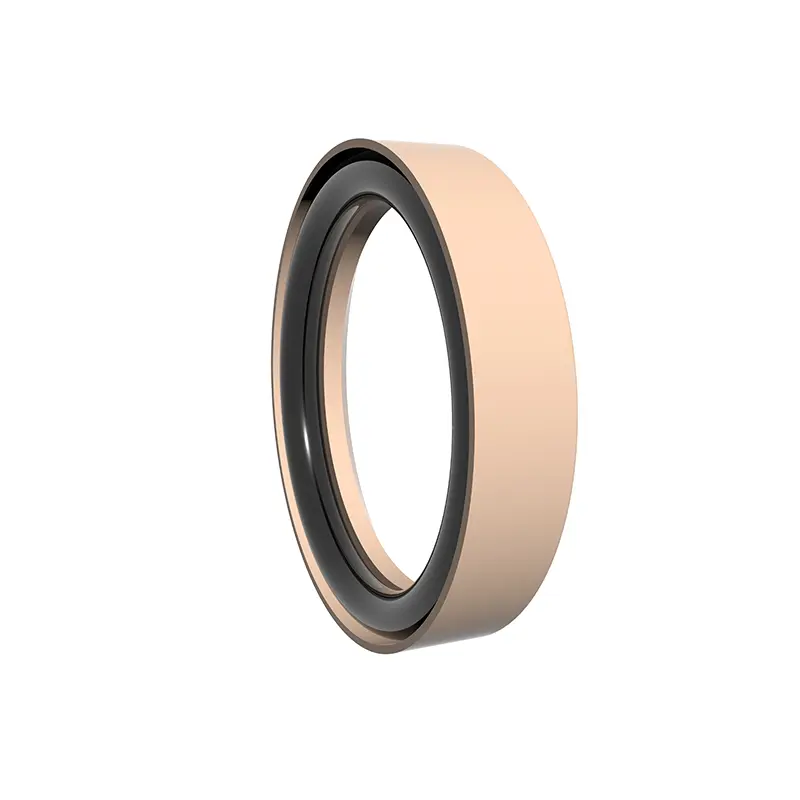

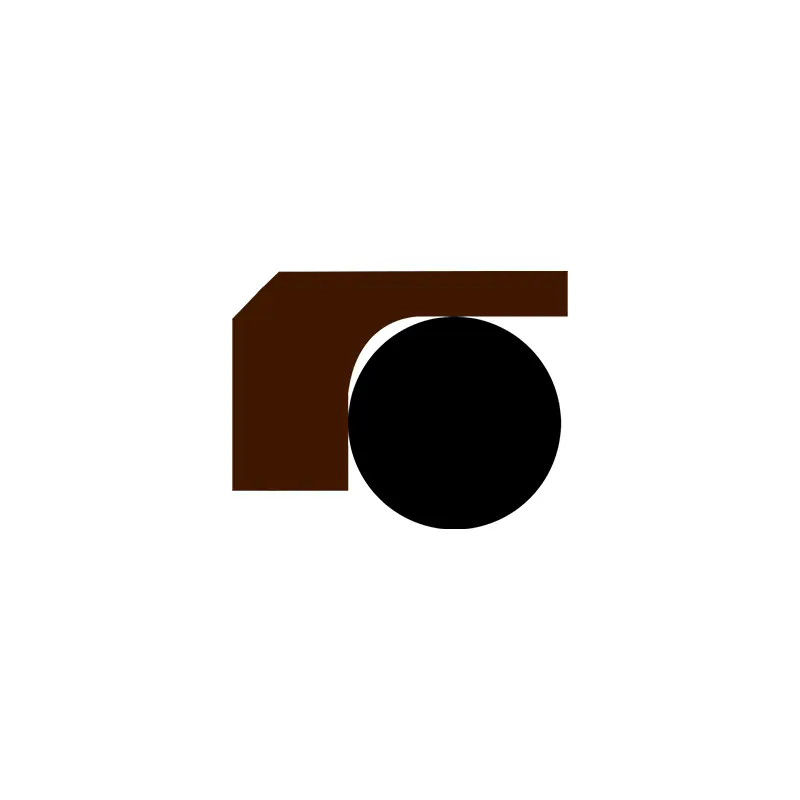

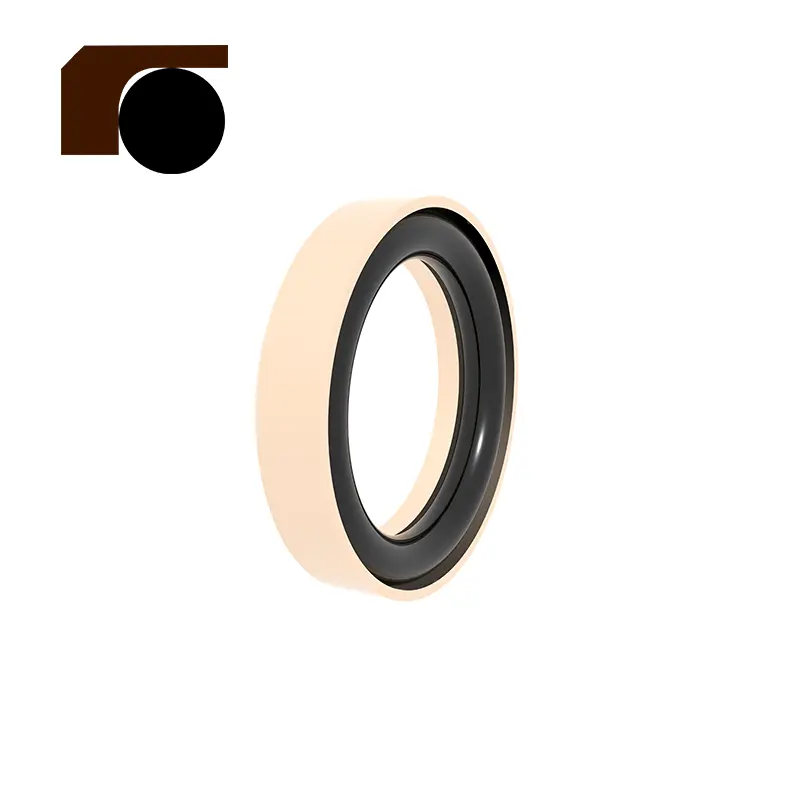

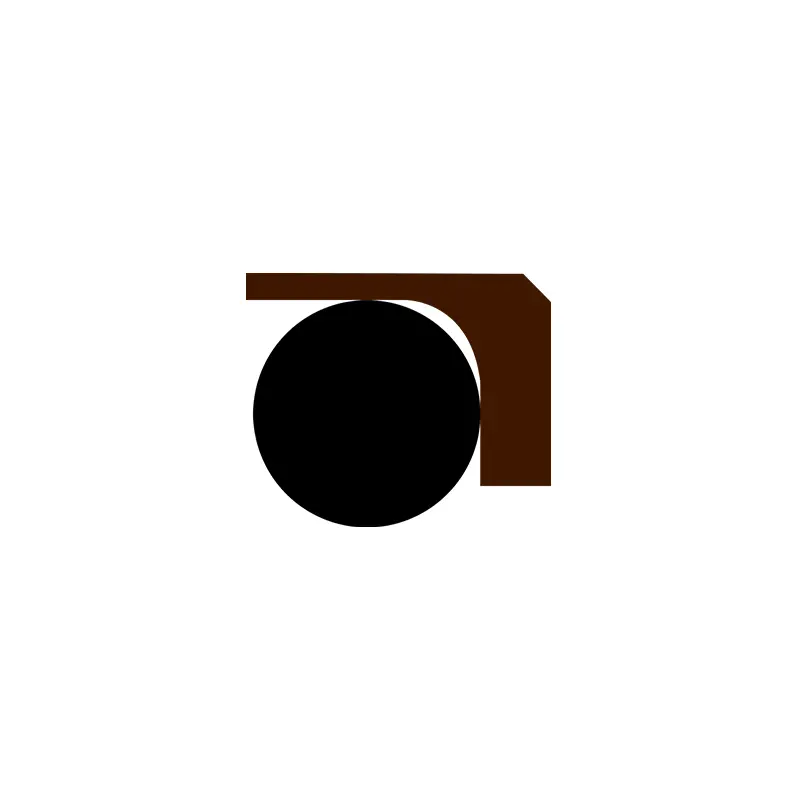

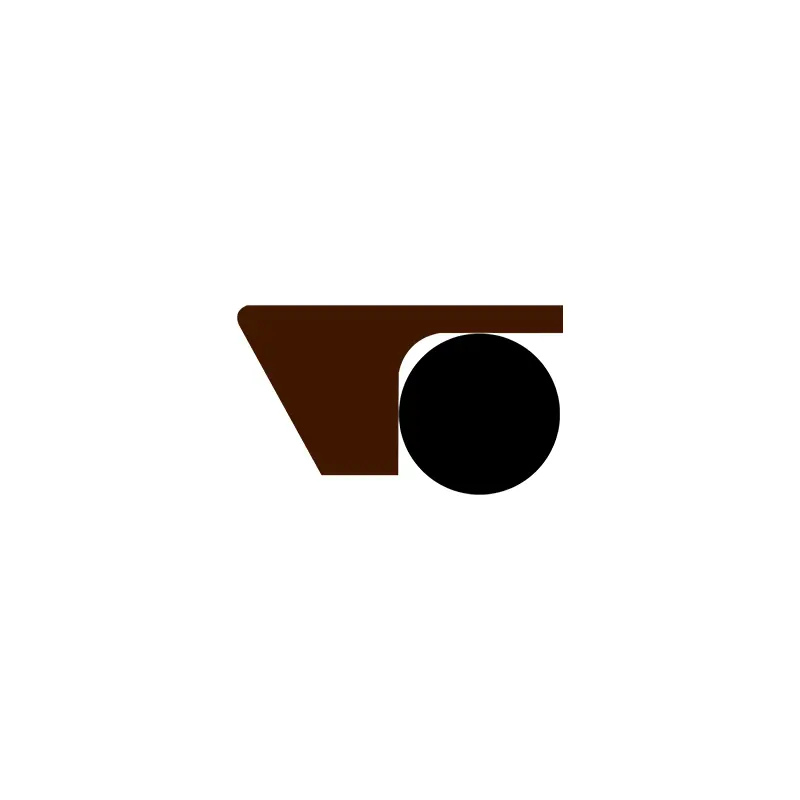

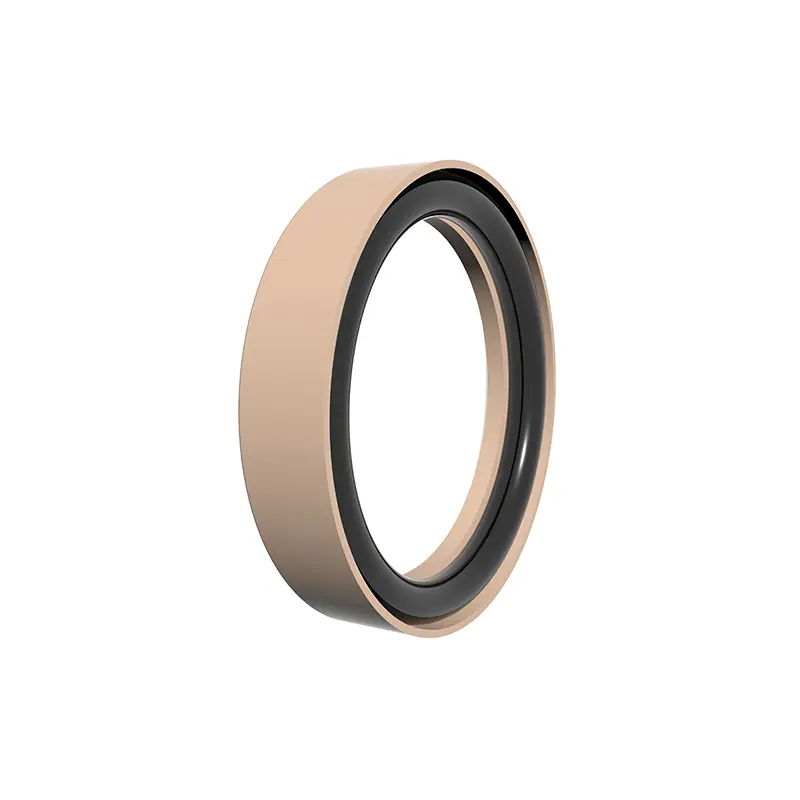

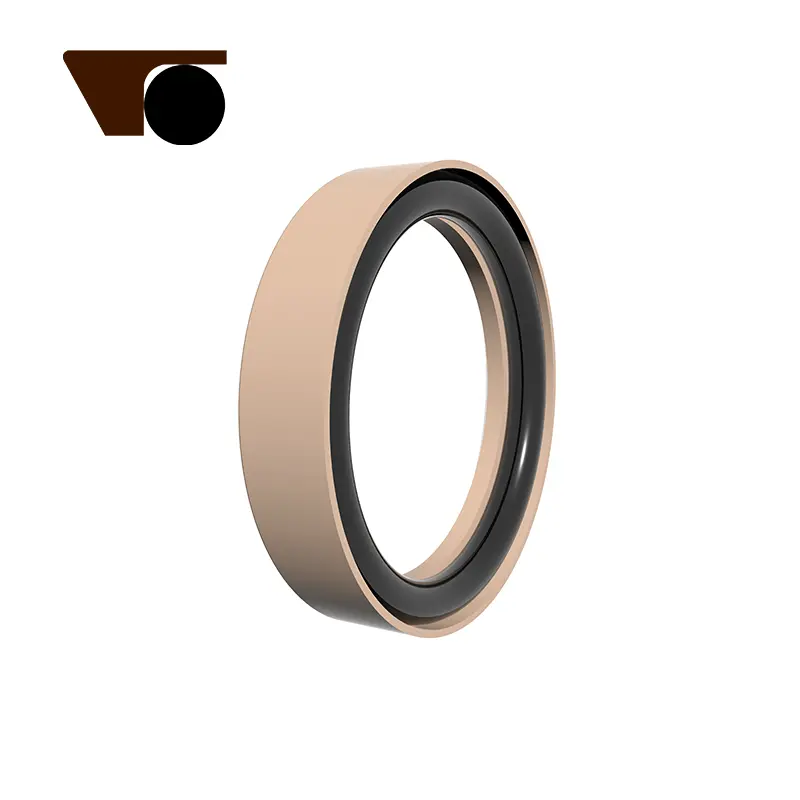

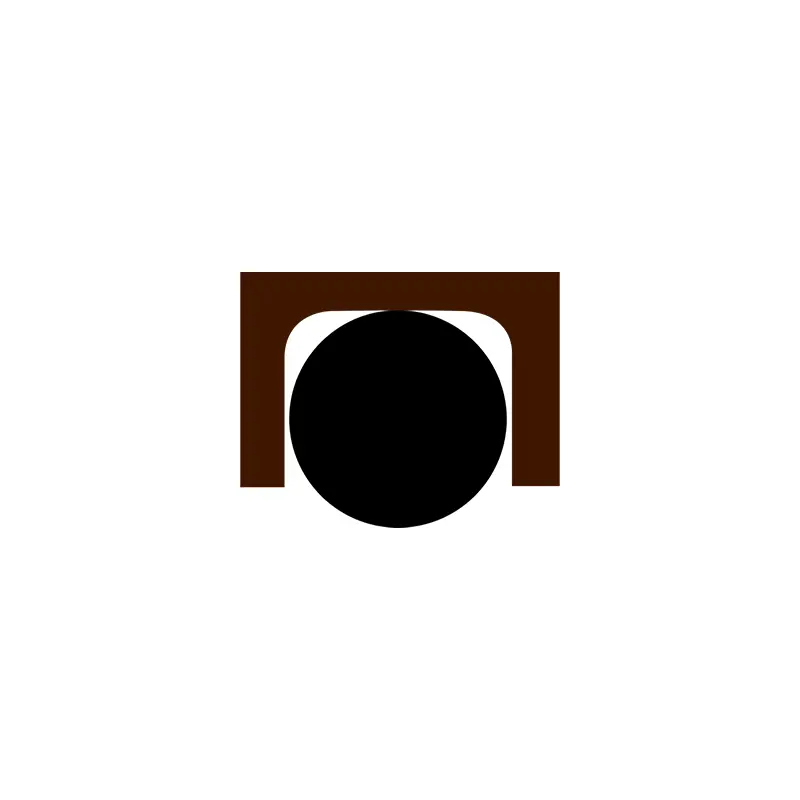

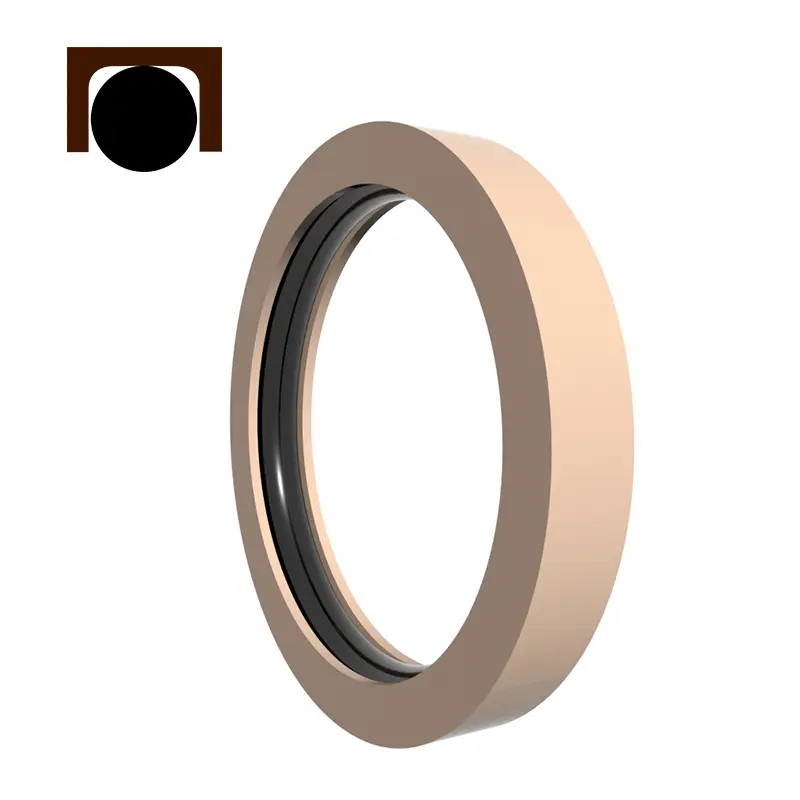

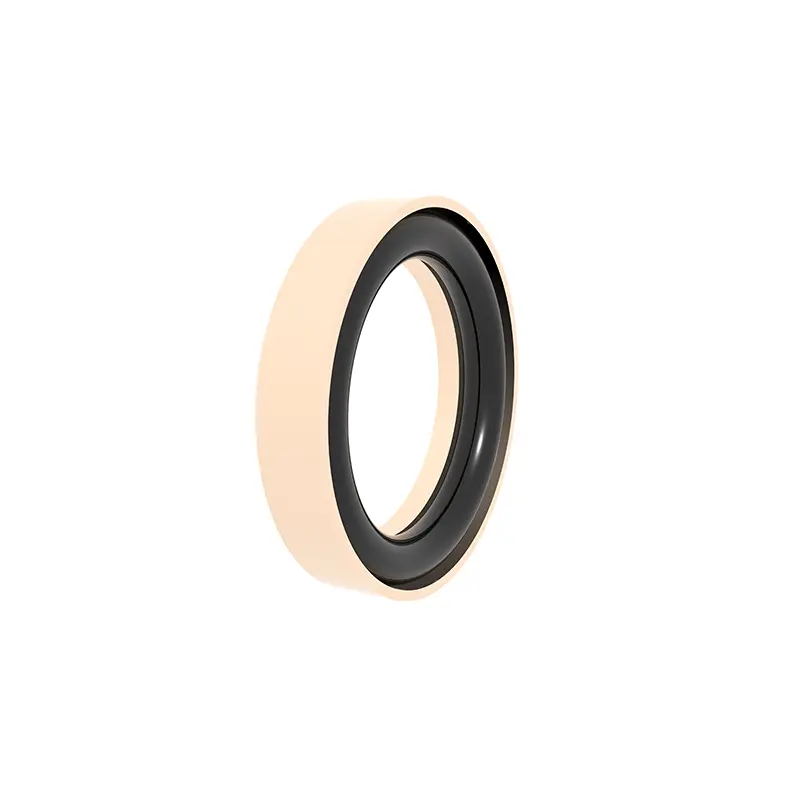

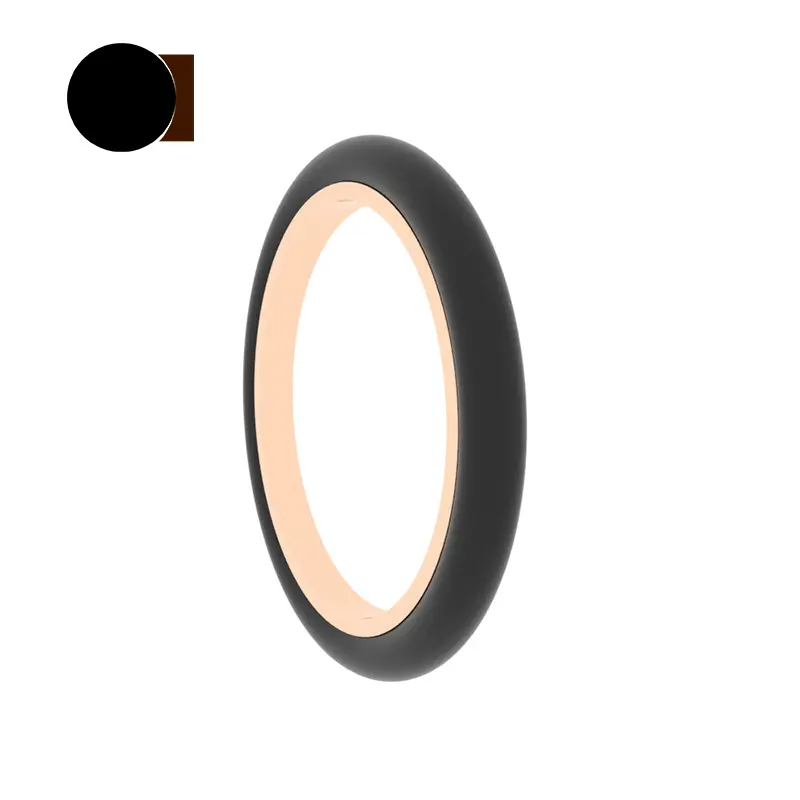

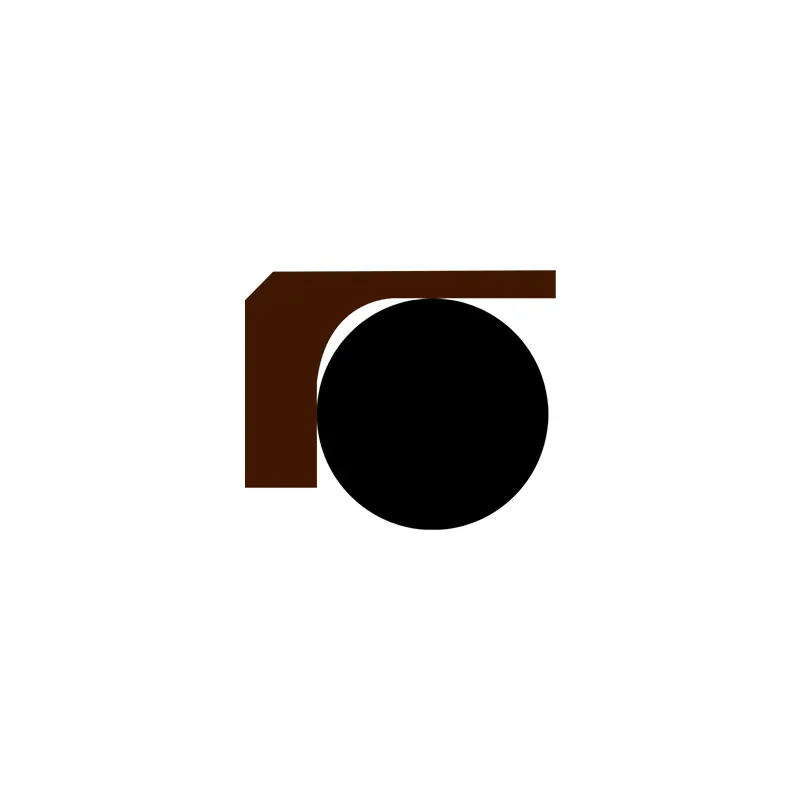

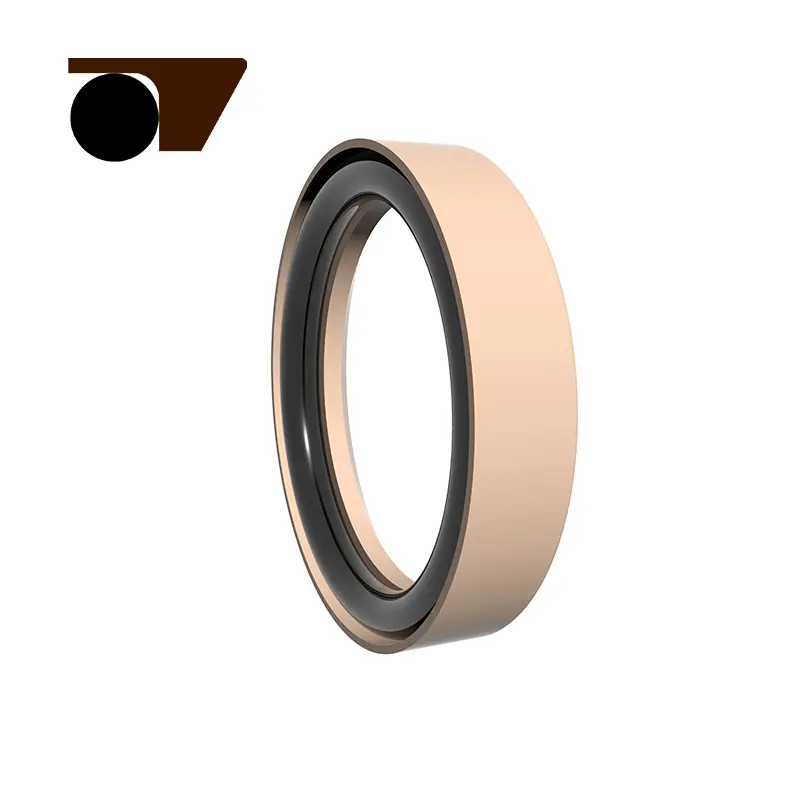

ఈ ముద్ర PTFE మరియు O- రింగ్‌తో చేసిన కుడి-కోణ సీలింగ్ రింగ్‌తో కూడి ఉంటుంది. సీలింగ్ సాధించడానికి బిగింపు శక్తిని ఉత్పత్తి చేయడానికి O- రింగ్ ముందే కంప్రెస్ చేయబడుతుంది. ముద్ర యొక్క బిగింపు శక్తి ఒత్తిడిలో పెరుగుతుంది, అనగా, ఎక్కువ పీడనం, ముద్రణ మెరుగ్గా ఉంటుంది. స్లిప్ రింగ్ సైడ్ రిబ్ నిర్మాణాన్ని అవలంబిస్తుంది కాబట్టి, ఓ-రింగ్ పిండి వేయబడదు మరియు అధిక పీడనాన్ని తట్టుకోగలదు.

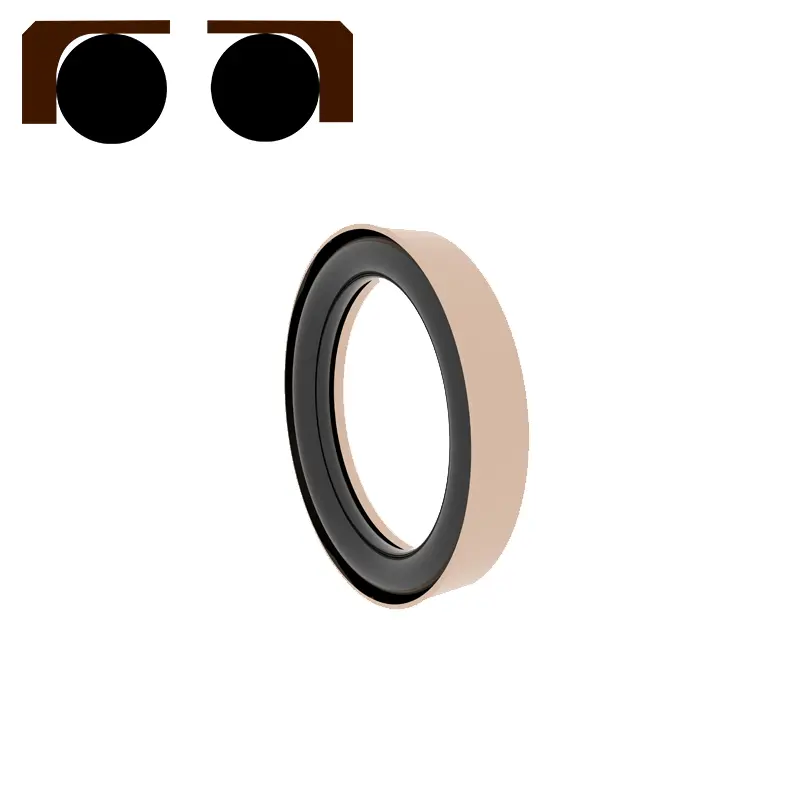

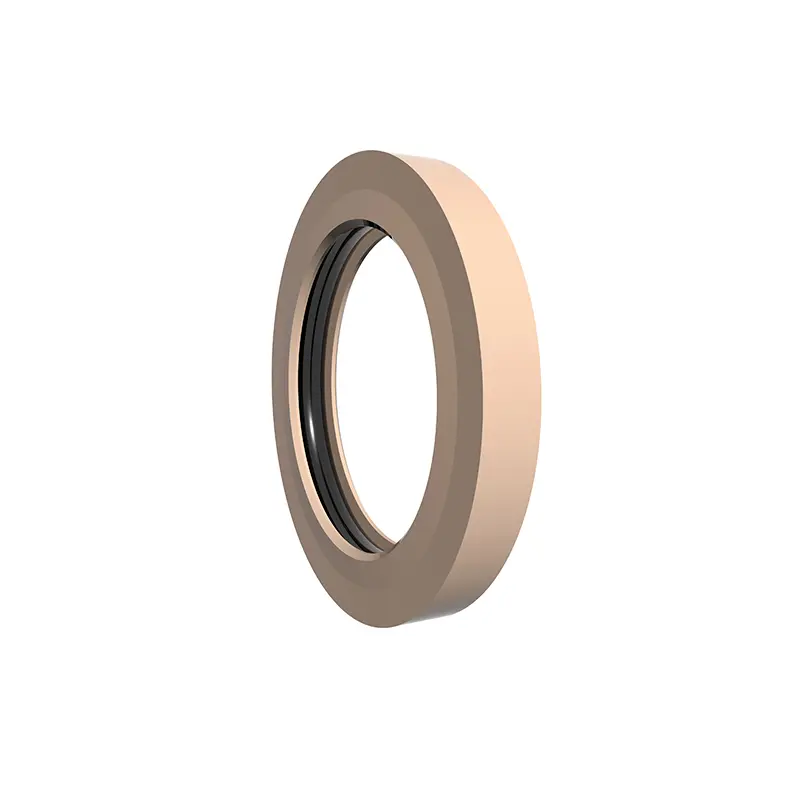

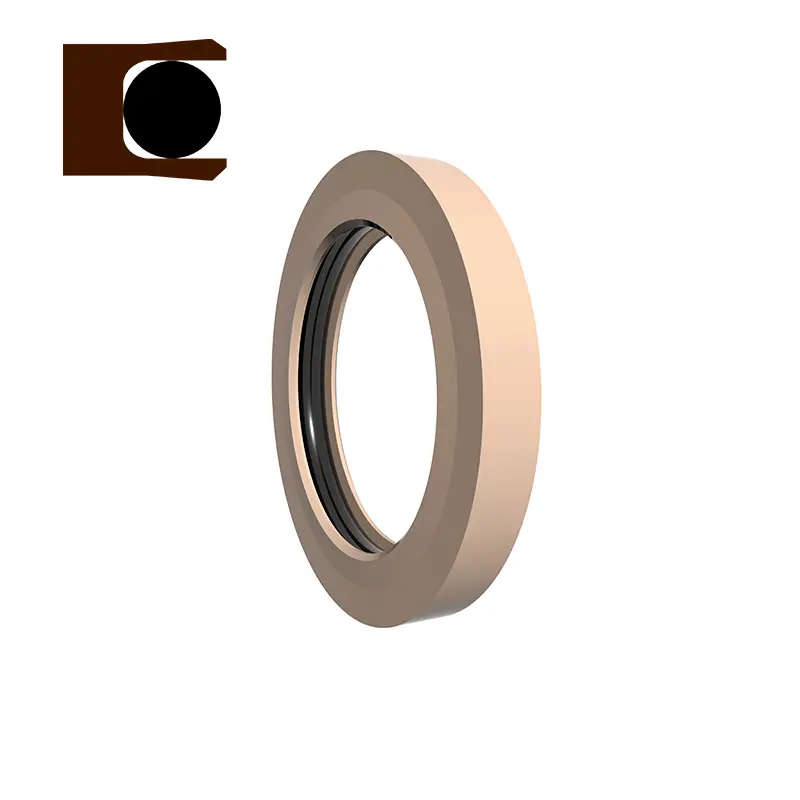

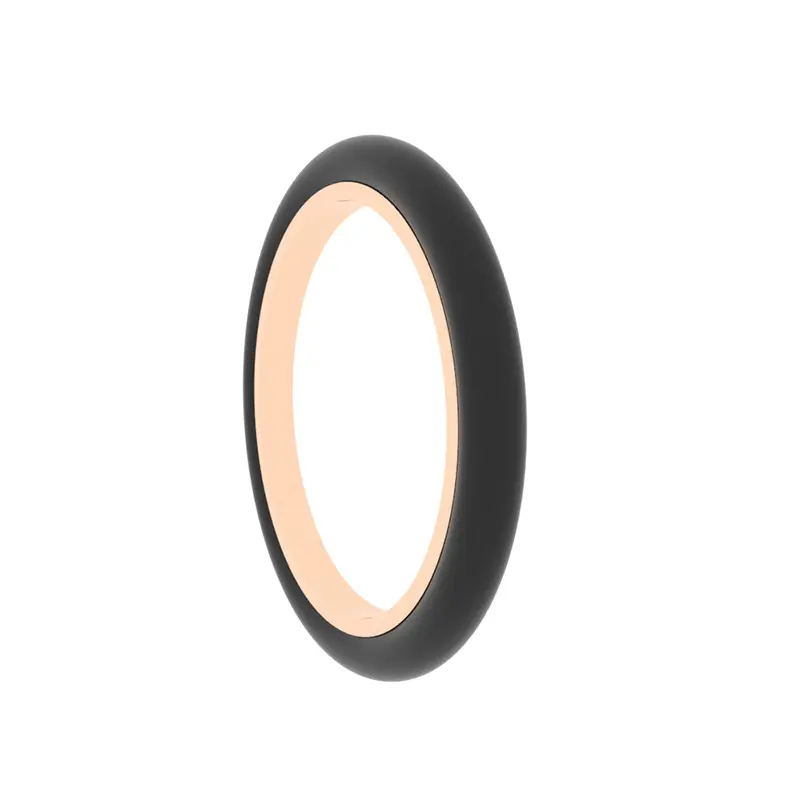

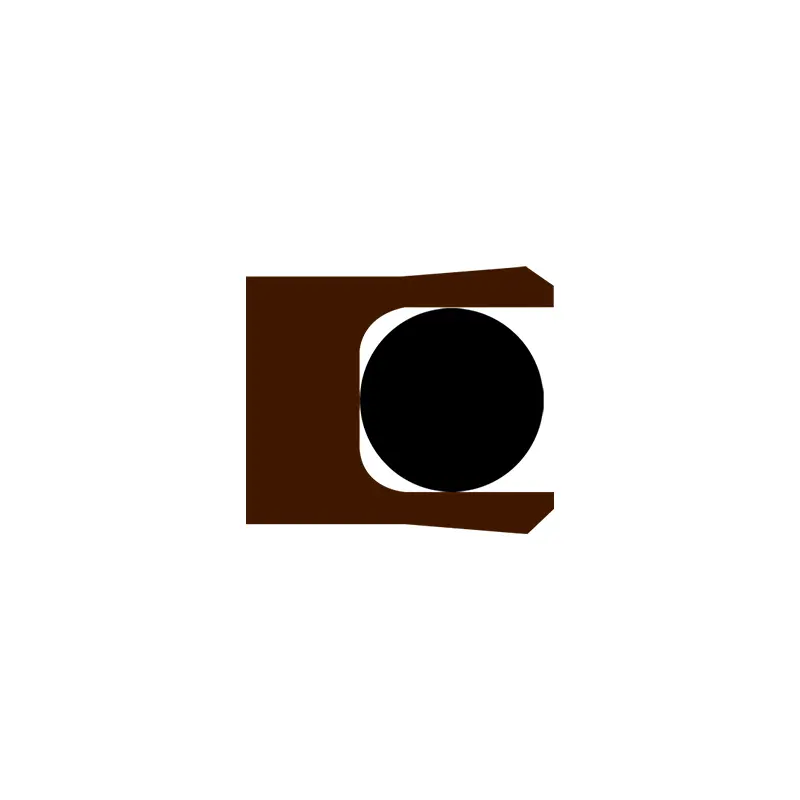

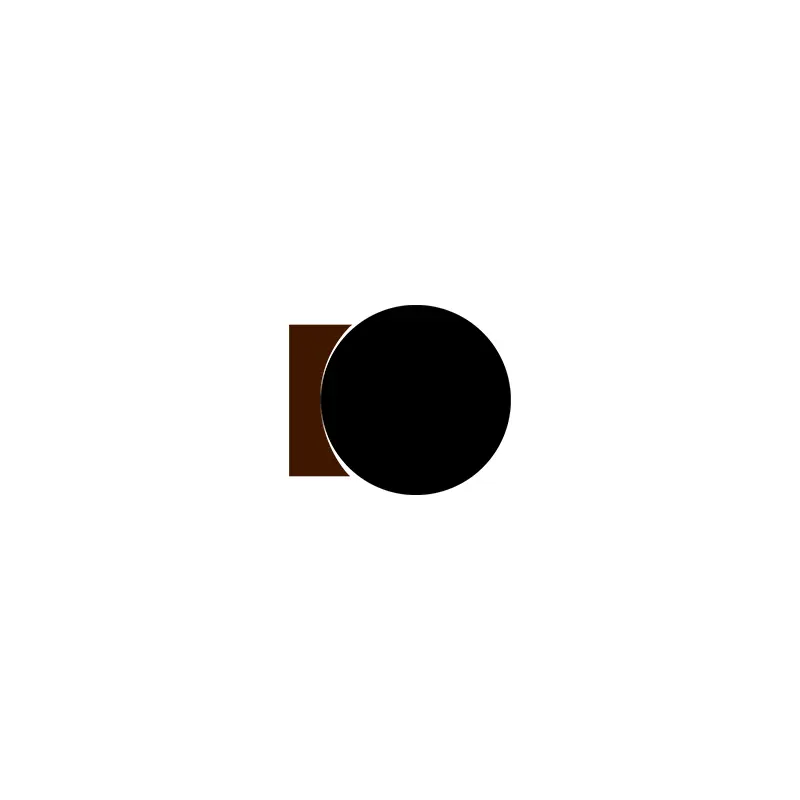

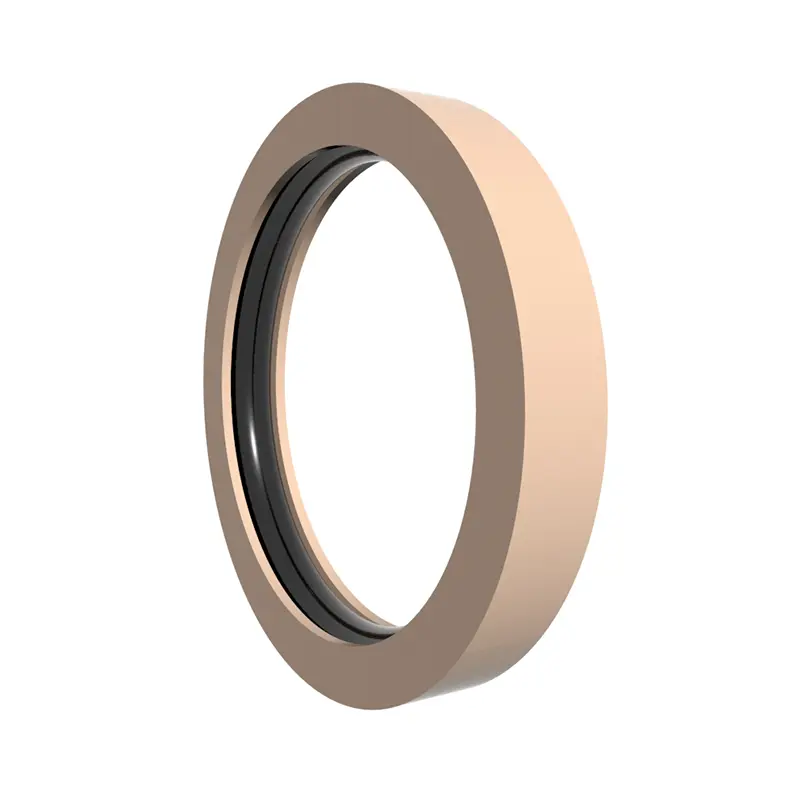

ఈ ముద్ర పిటిఎఫ్‌ఇ సి-ఆకారపు సీలింగ్ రింగ్ మరియు ఓ-రింగ్‌తో కూడి ఉంటుంది. సీలింగ్ సాధించడానికి బిగింపు శక్తిని ఉత్పత్తి చేయడానికి O- రింగ్ ముందే కంప్రెస్ చేయబడుతుంది. ముద్ర యొక్క బిగింపు శక్తి ఒత్తిడిలో పెరుగుతుంది, అనగా, ఎక్కువ పీడనం, ముద్రణ మెరుగ్గా ఉంటుంది. స్లిప్ రింగ్ డబుల్ సైడెడ్ రిబ్ నిర్మాణాన్ని అవలంబిస్తుంది కాబట్టి, ఓ-రింగ్ పిండి వేయబడదు మరియు అధిక పీడనాన్ని తట్టుకోగలదు.
RC2873
RC2874

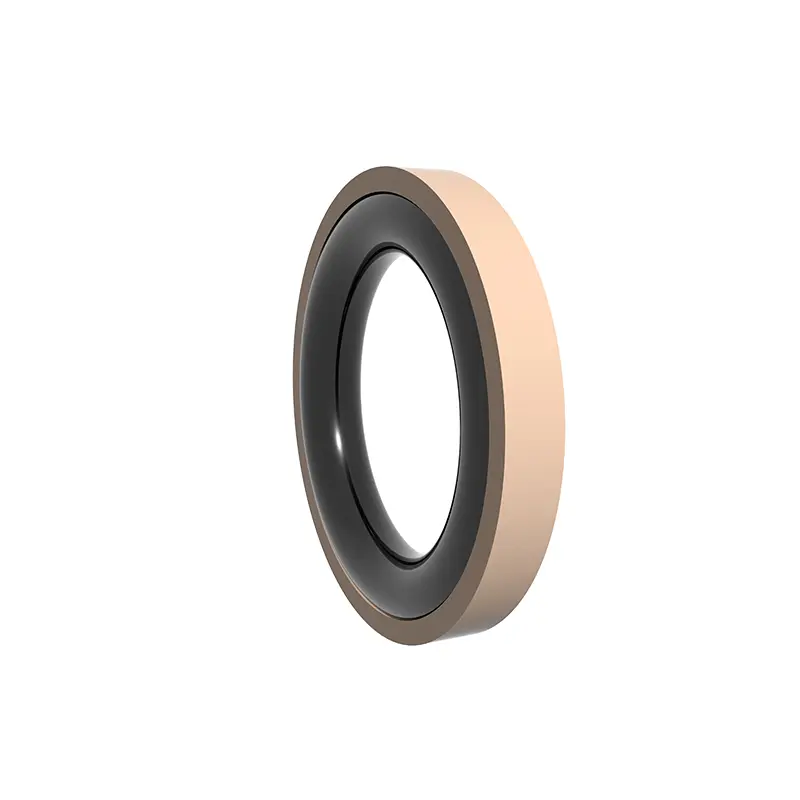

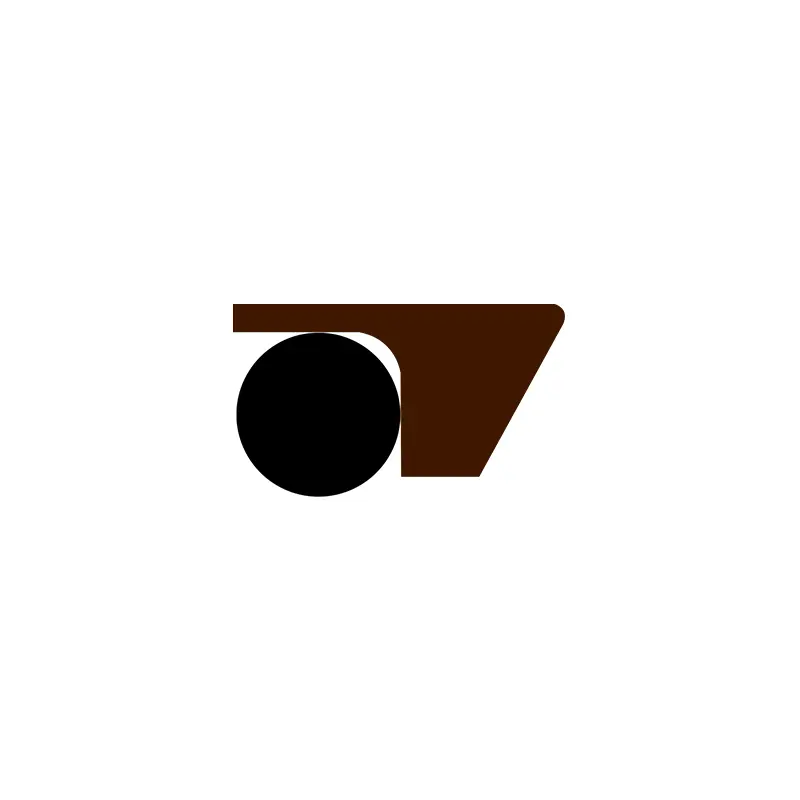

ఈ ముద్ర సవరించిన PTFE మెటీరియల్ మరియు O- రింగ్‌తో చేసిన ఫుట్-ఆకారపు సీలింగ్ రింగ్‌తో కూడి ఉంటుంది. సీలింగ్ సాధించడానికి బిగింపు శక్తిని ఉత్పత్తి చేయడానికి O- రింగ్ ముందే కంప్రెస్ చేయబడుతుంది. ముద్ర యొక్క బిగింపు శక్తి ఒత్తిడిలో పెరుగుతుంది, అనగా, ఎక్కువ పీడనం, ముద్రణ మెరుగ్గా ఉంటుంది. స్లిప్ రింగ్ సైడ్ ఫుట్ ఆకారపు పక్కటెముక నిర్మాణాన్ని అవలంబిస్తుంది కాబట్టి, O- రింగ్ పిండి వేయబడదు మరియు అధిక మరియు అల్ట్రా-హై ఒత్తిడిని తట్టుకోగలదు.
లక్షణాలు:

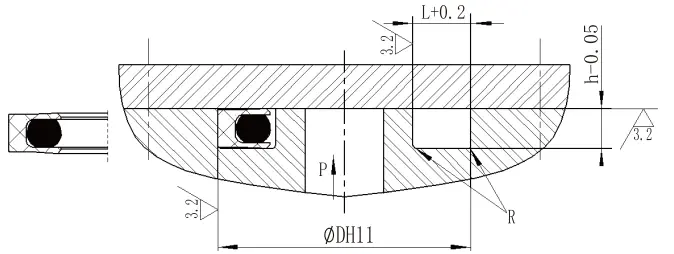

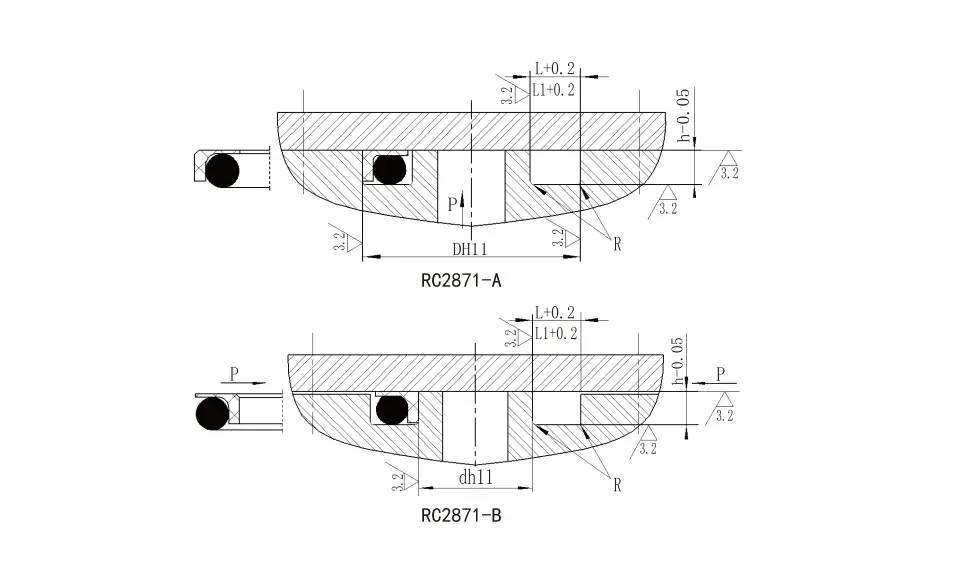

| RC2871-A అంతర్గత పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | |||||
| బాహ్య వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు
L1+0.2 పీడనం> 80mpa |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B బాహ్య పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | |||||
| బాహ్య వ్యాసం పరిధి DH11 | గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు L1+0.2 పీడనం> 80mpa |
గుండ్రని మూలలు Rmax | ఓ-రింగ్ వైర్ వ్యాసం dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

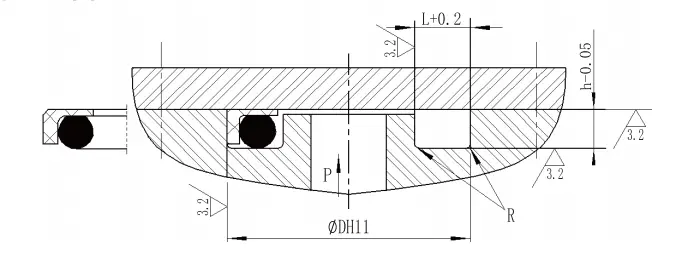

| RC2872-A అంతర్గత పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | ||||
| బాహ్య వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B బాహ్య పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | ||||
| బాహ్య వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గుండ్రని మూలలు R |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| బాహ్య వ్యాసం పరిధి IE11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| బాహ్య వ్యాసం పరిధి IE11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

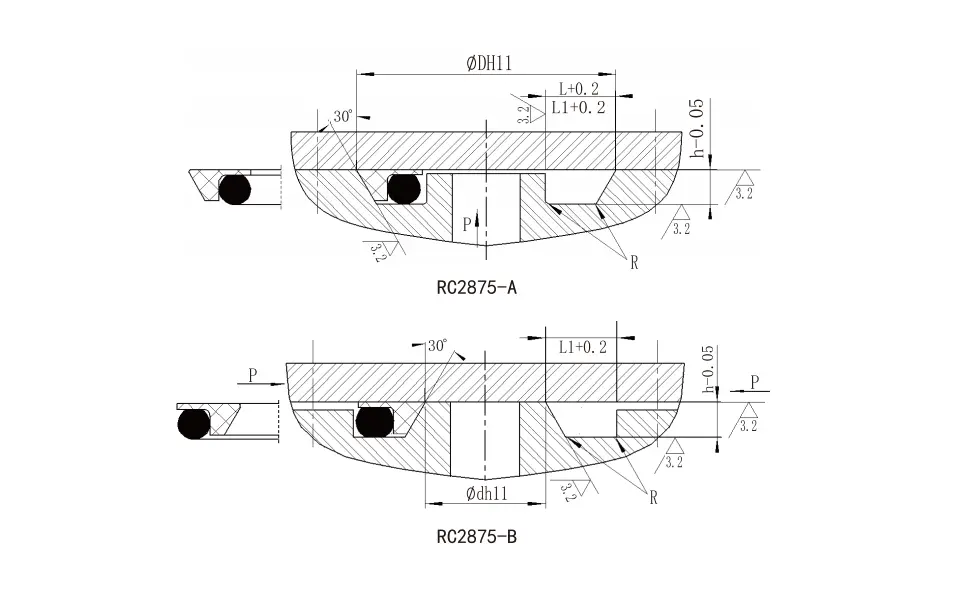

| RC2875-A అంతర్గత పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | |||||
| బాహ్య వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు L1+0.2 పీడనం> 100mpa |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B బాహ్య పీడన రకం లక్షణాలు (పారామితి పరిధిలోని అన్ని లక్షణాలు అందుబాటులో ఉన్నాయి) | |||||
| బాహ్య వ్యాసం పరిధి D H11 |
గాడి లోతు h-0.05 |
గాడి వెడల్పు L+0.2 |
గాడి వెడల్పు L1+0.2 పీడనం> 100mpa |
గుండ్రని మూలలు Rmax |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| హై ప్రెజర్ ఎండ్ ఫ్లేంజ్ సీల్స్ వర్తించే పని పరిస్థితులు | ||||
| ప్రొఫైల్ | మోడల్ | ఒత్తిడి (Mpa) |
ఉష్ణోగ్రత (℃) | మీడియా |
 |
RC2871-A | ≤300 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (సరిపోయే దీర్ఘచతురస్రాకార రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (సరిపోయే దీర్ఘచతురస్రాకార రింగ్ FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (సరిపోయే దీర్ఘచతురస్రాకార రింగ్ NBR) | హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
| -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) -20 ~+200 (మ్యాచింగ్ ఓ-రింగ్ FKM) |
హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, వాటర్, గ్యాస్ మొదలైనవి. |
