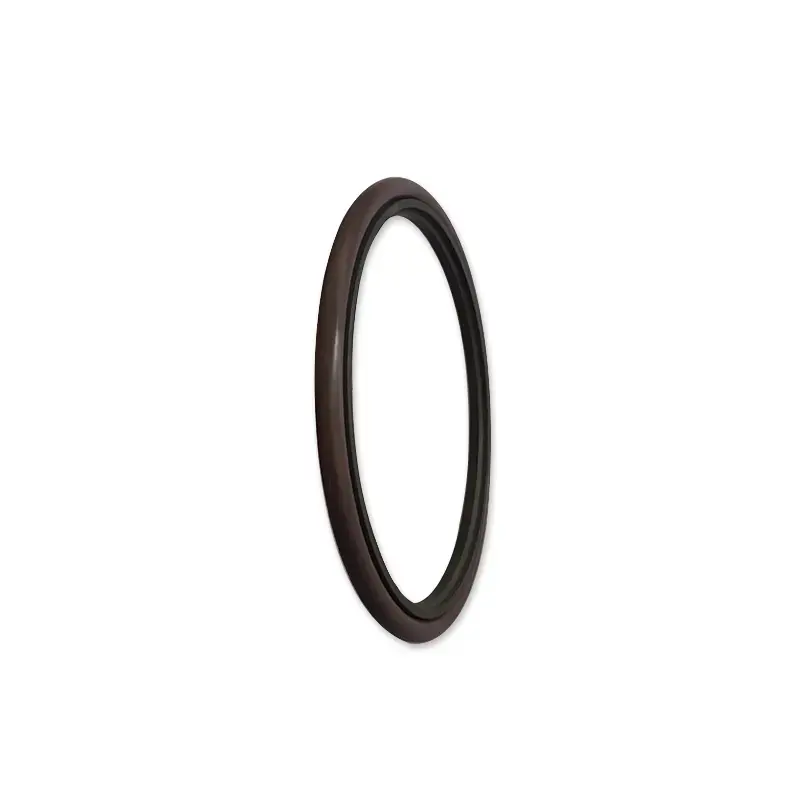

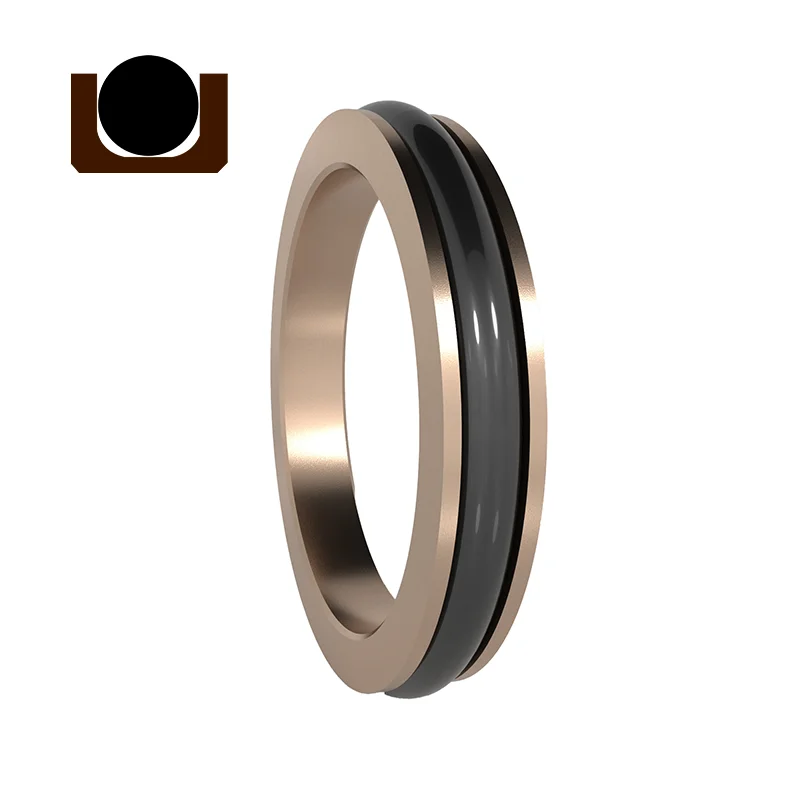

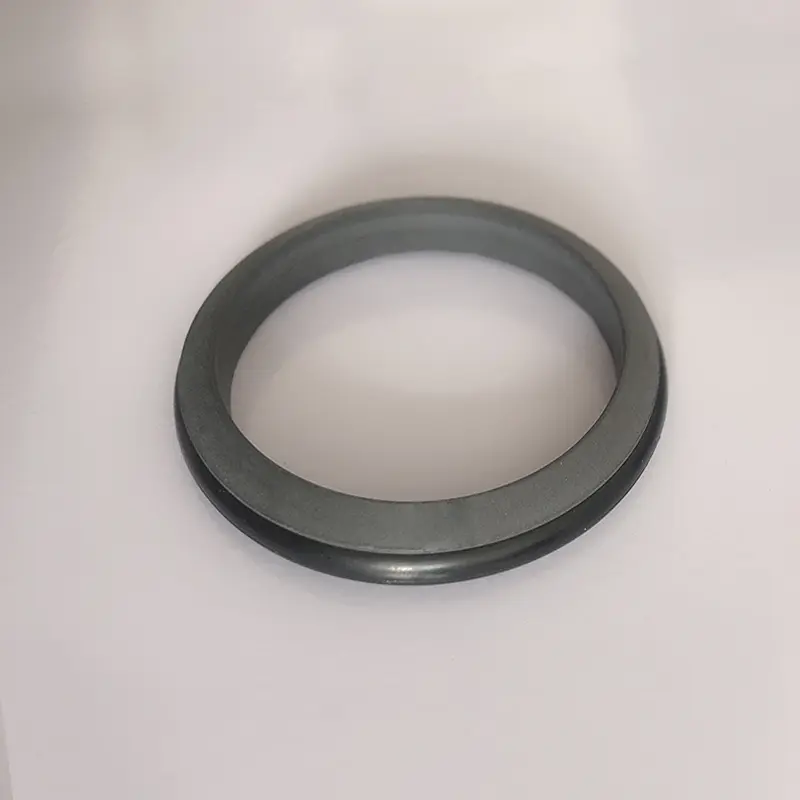

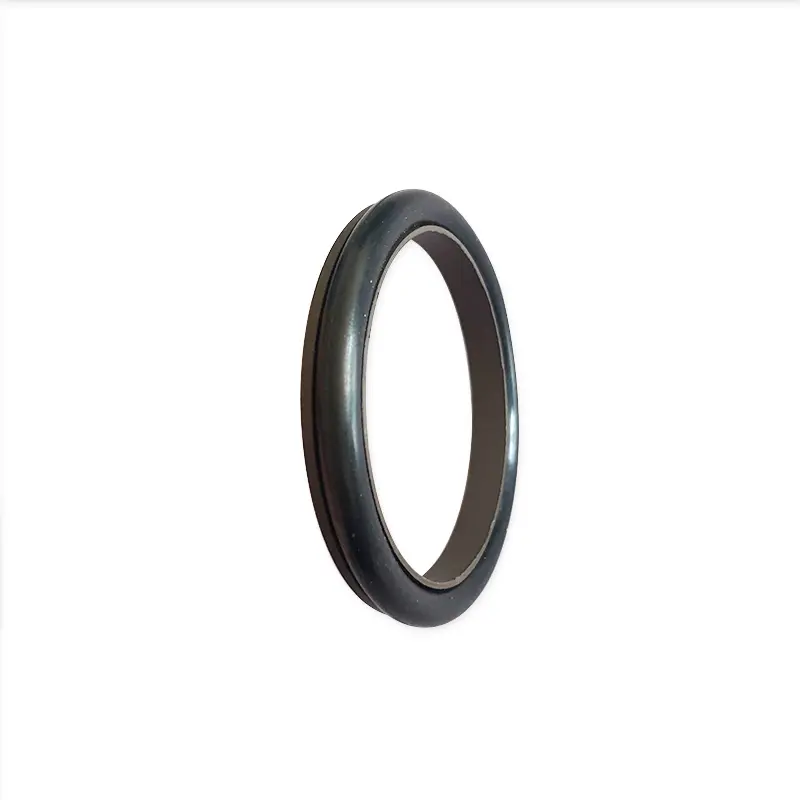

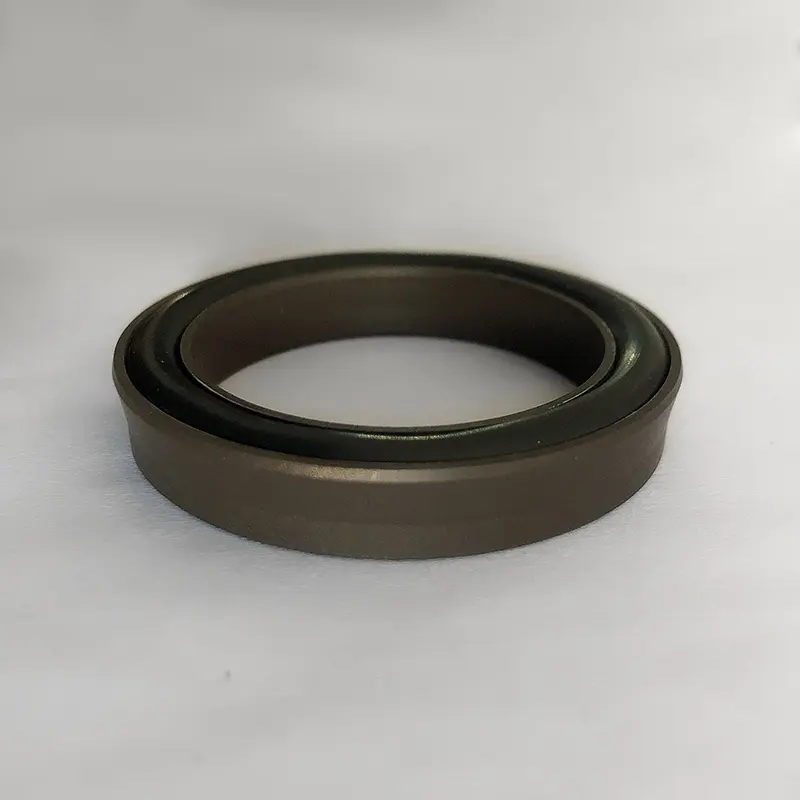

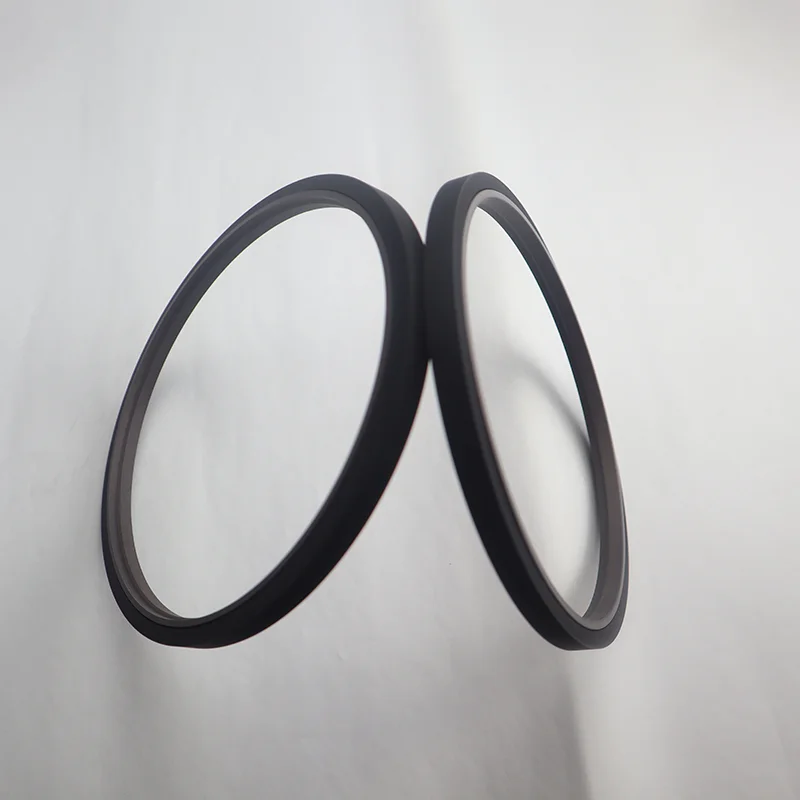

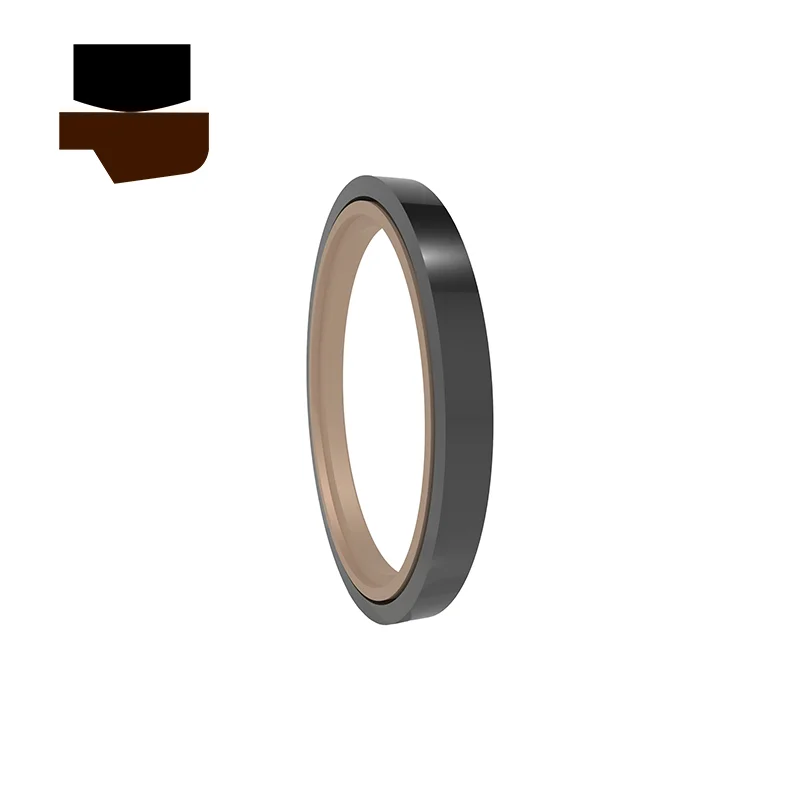

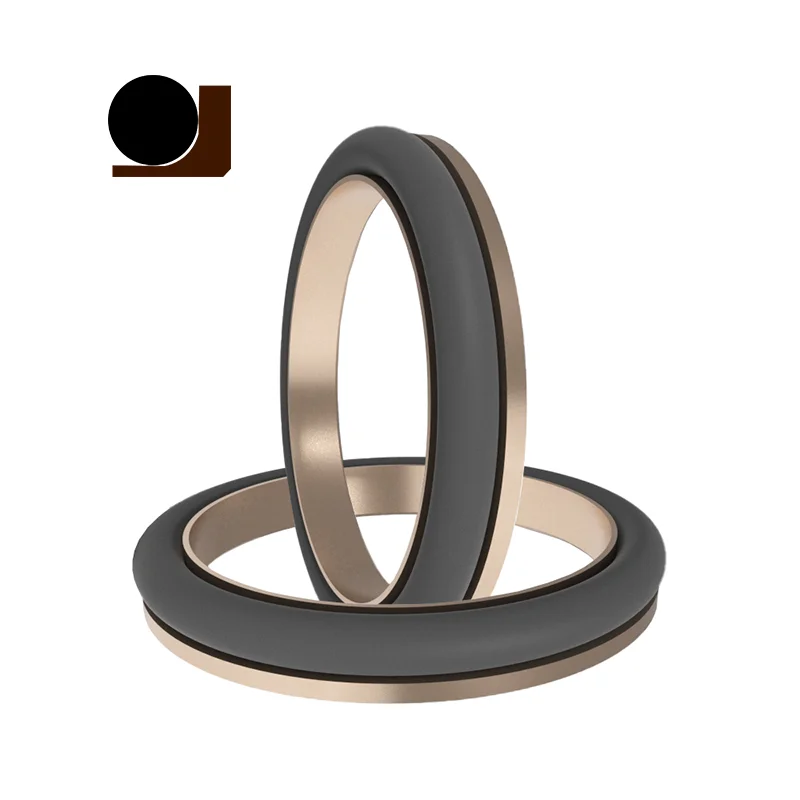

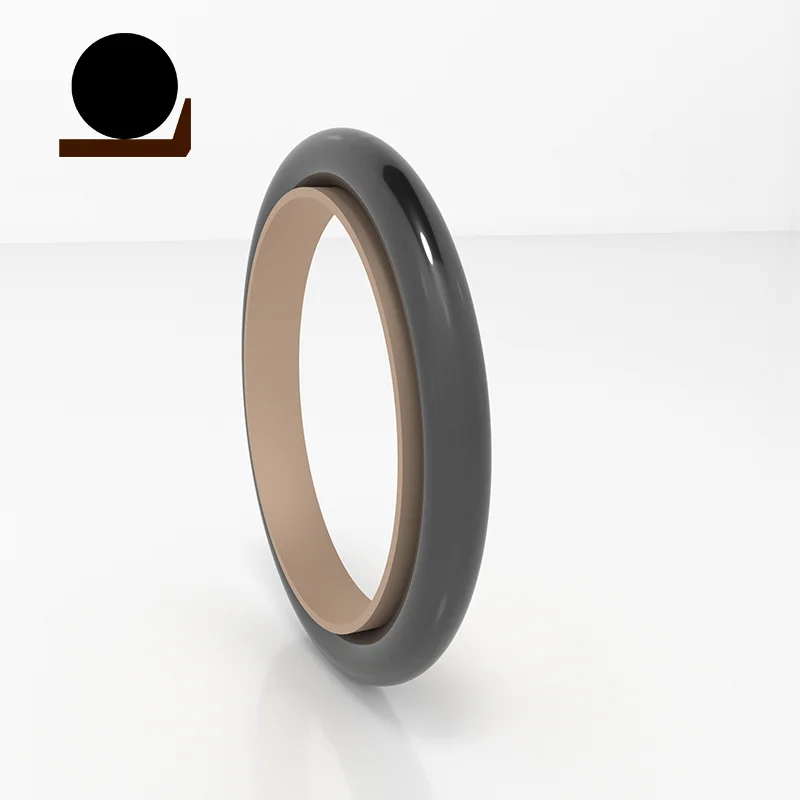

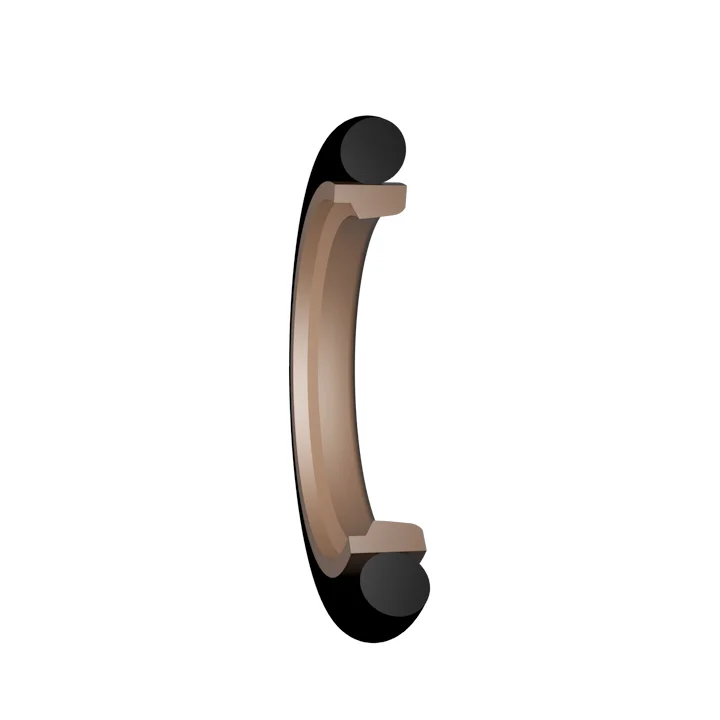

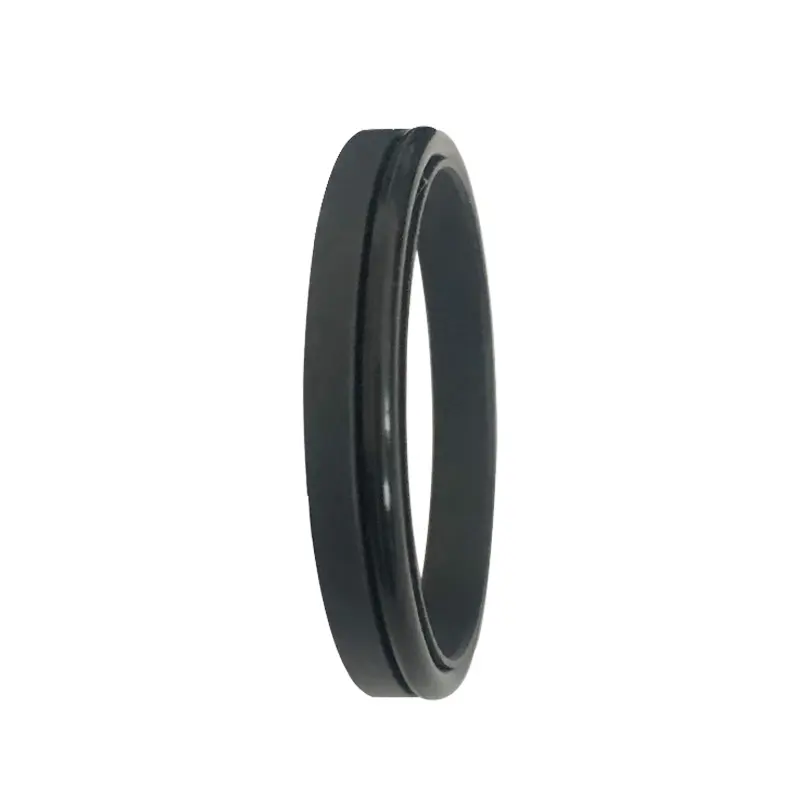

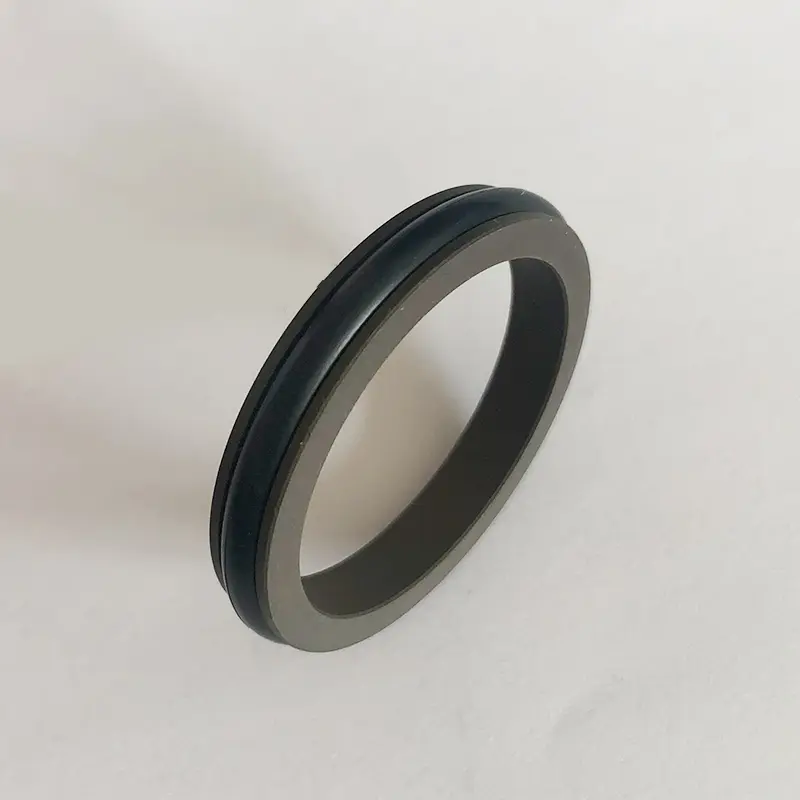

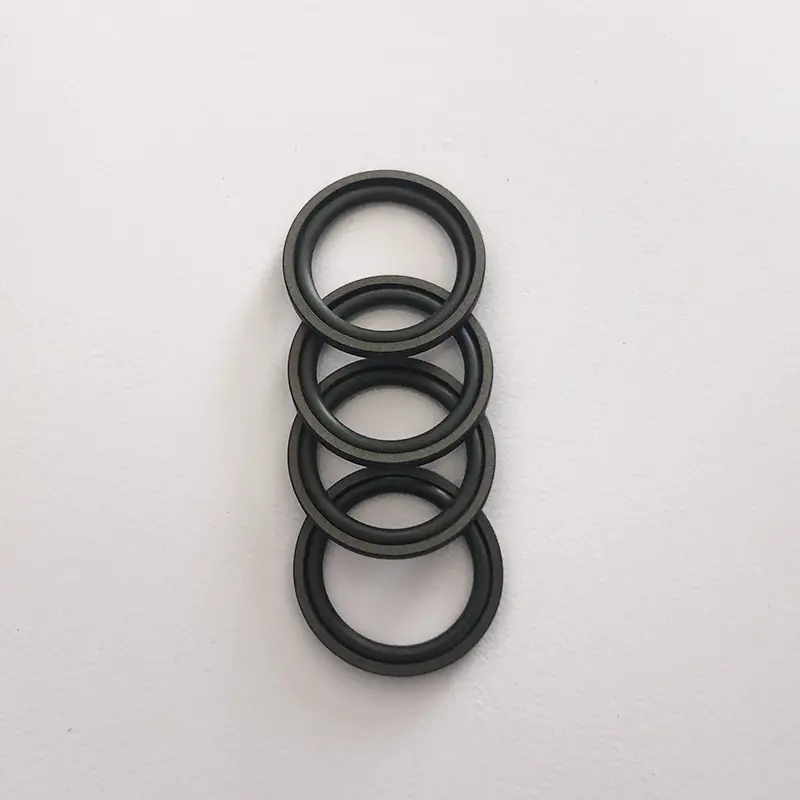

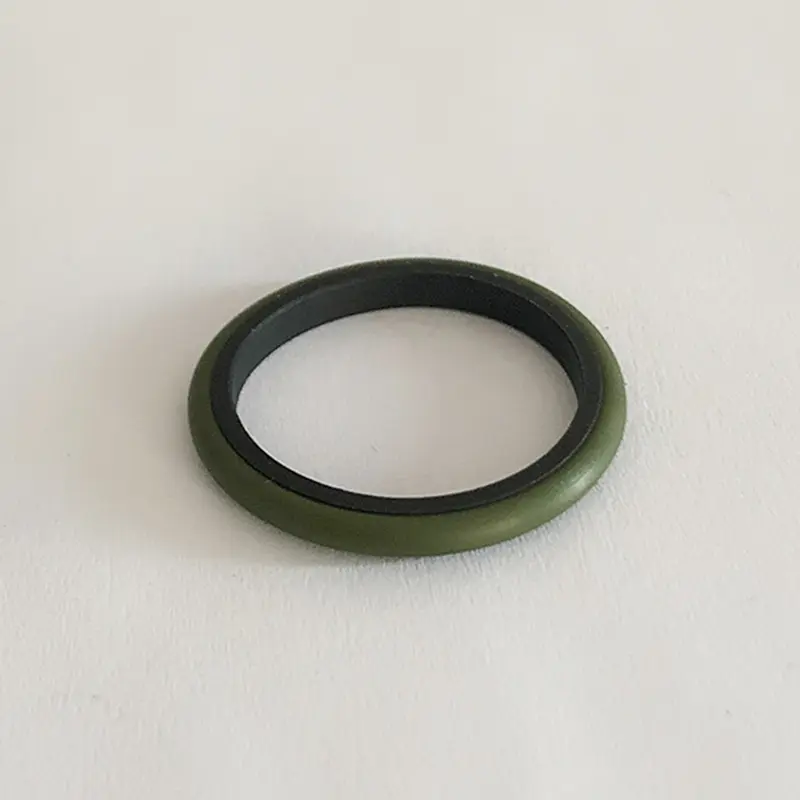

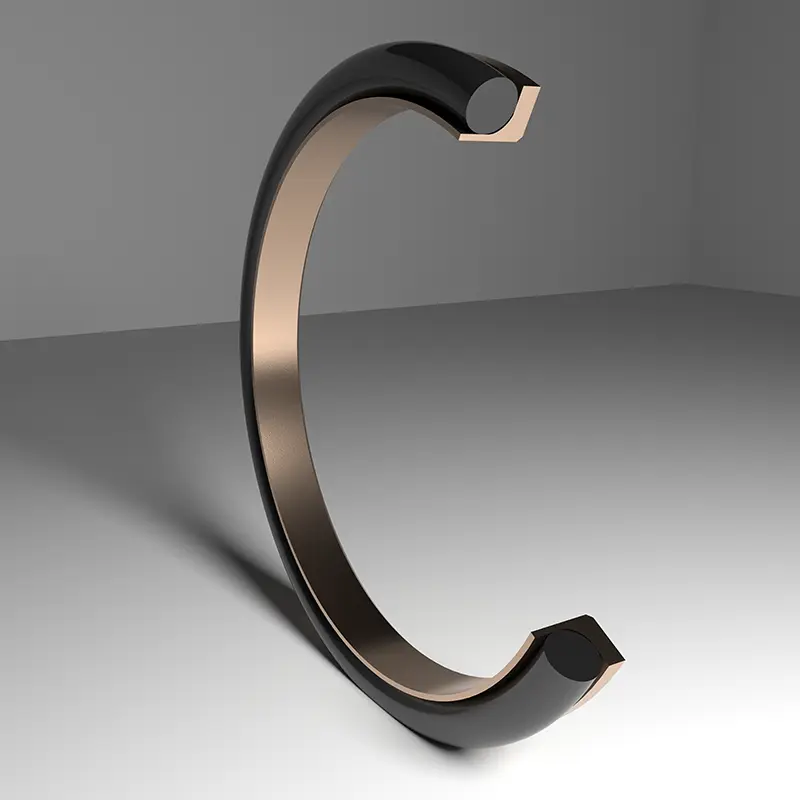

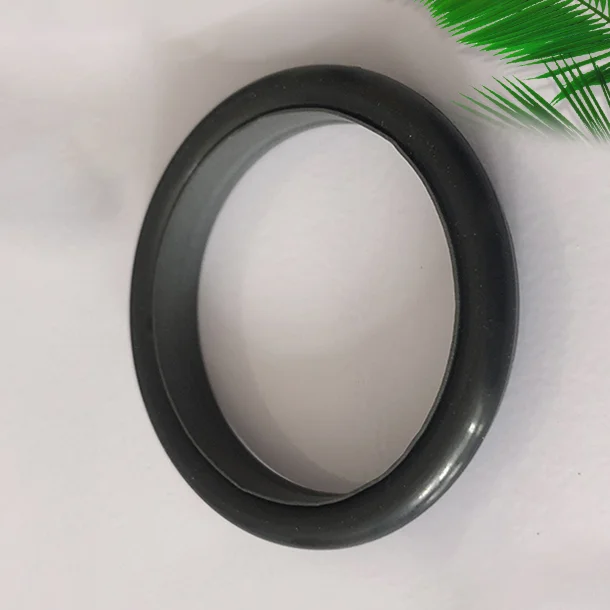

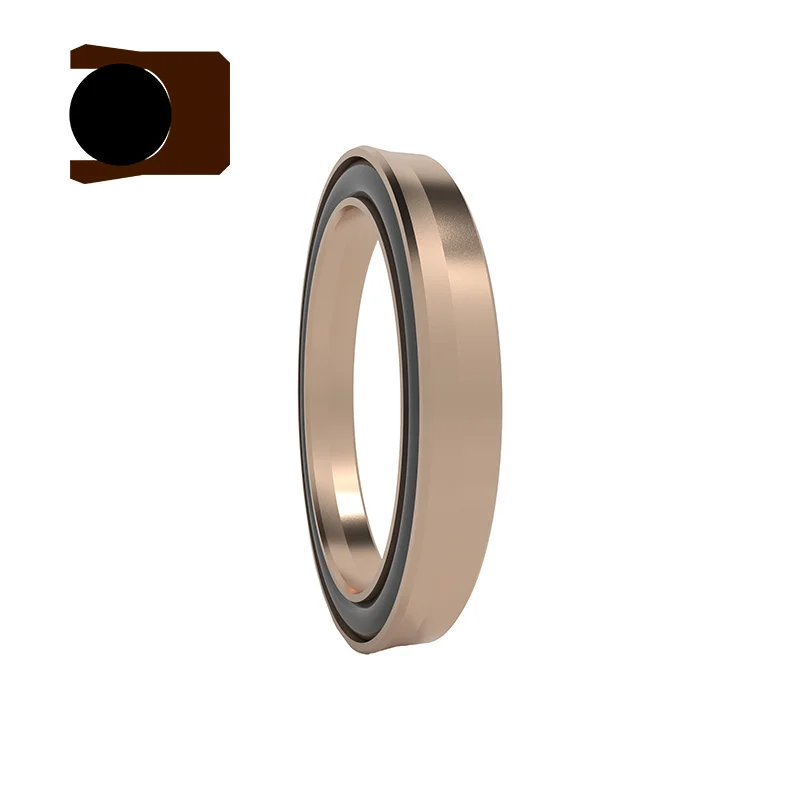

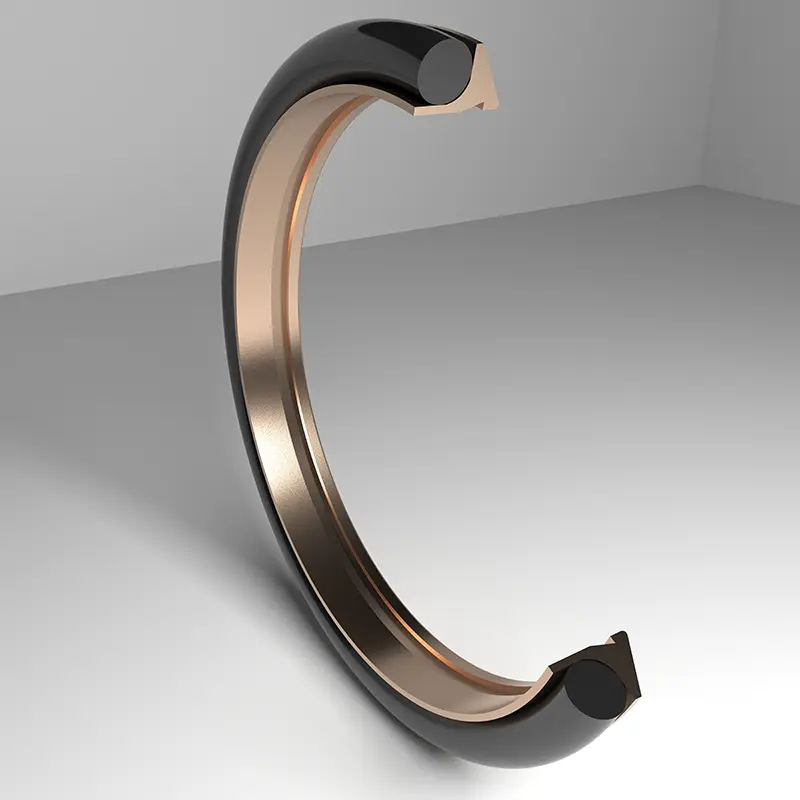

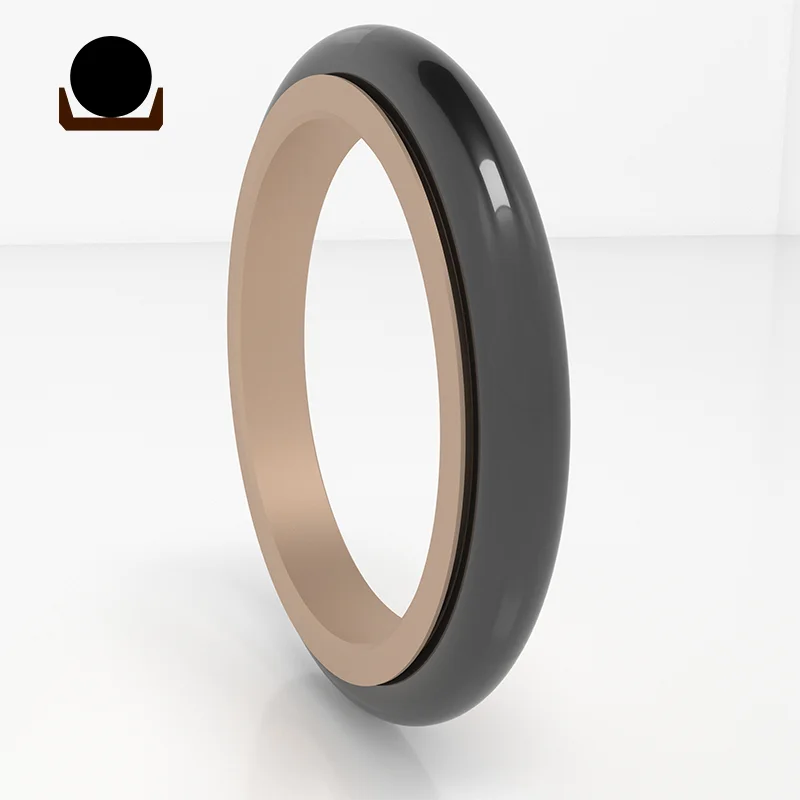

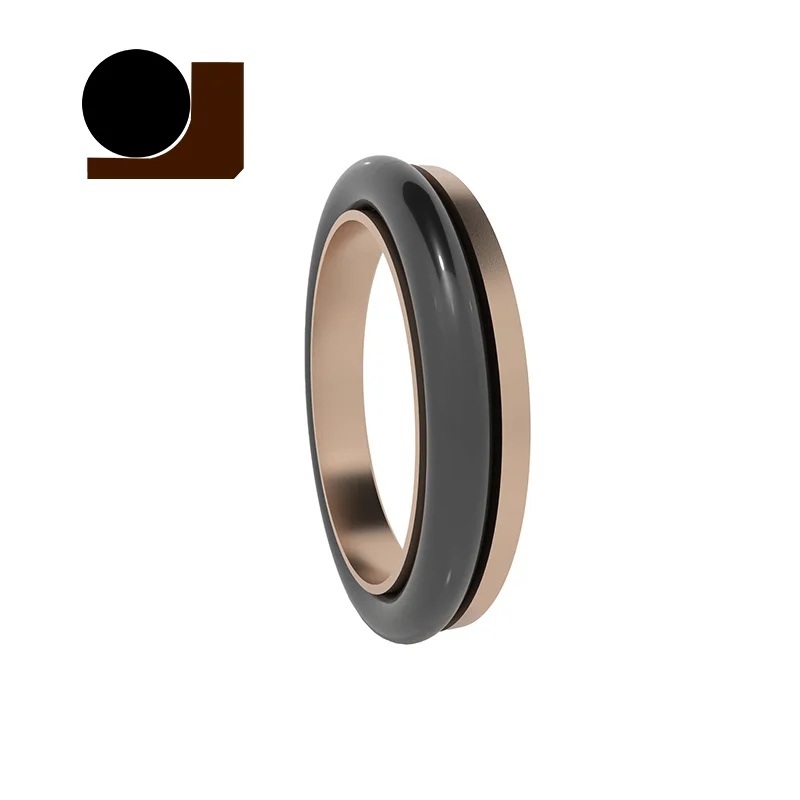

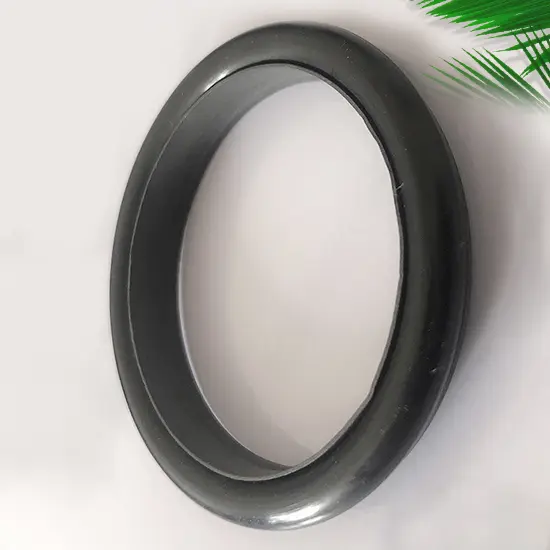

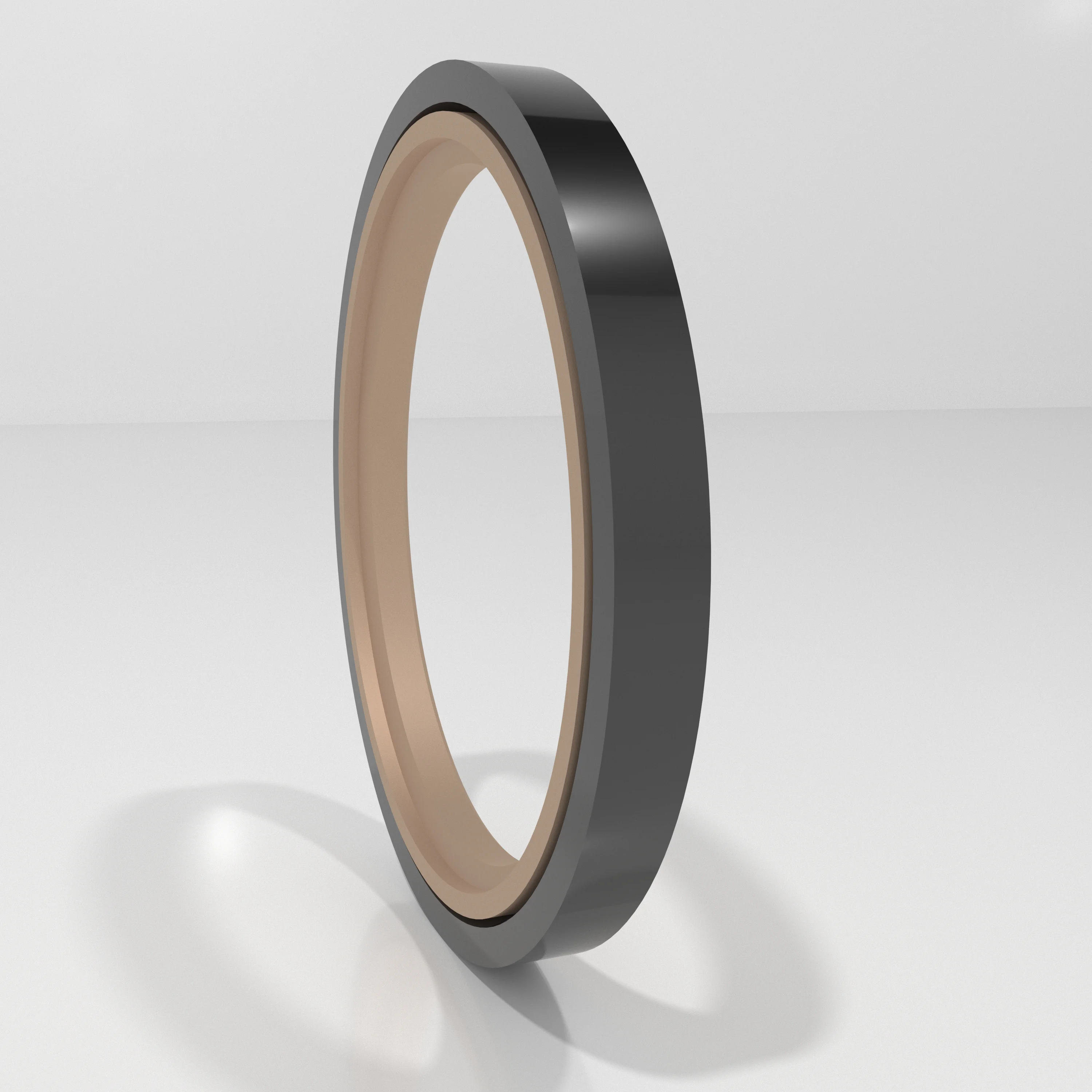

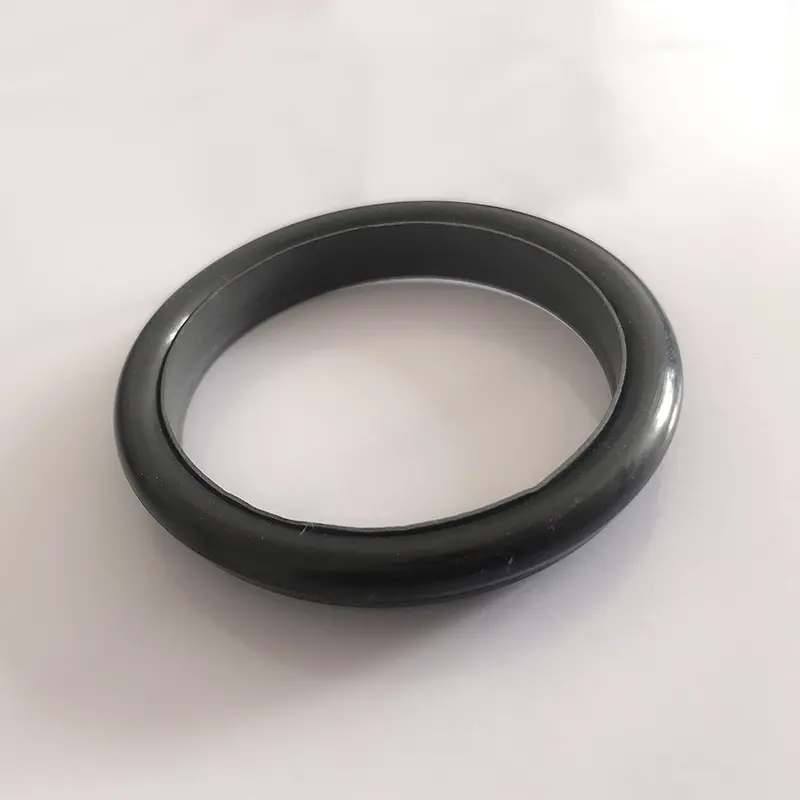

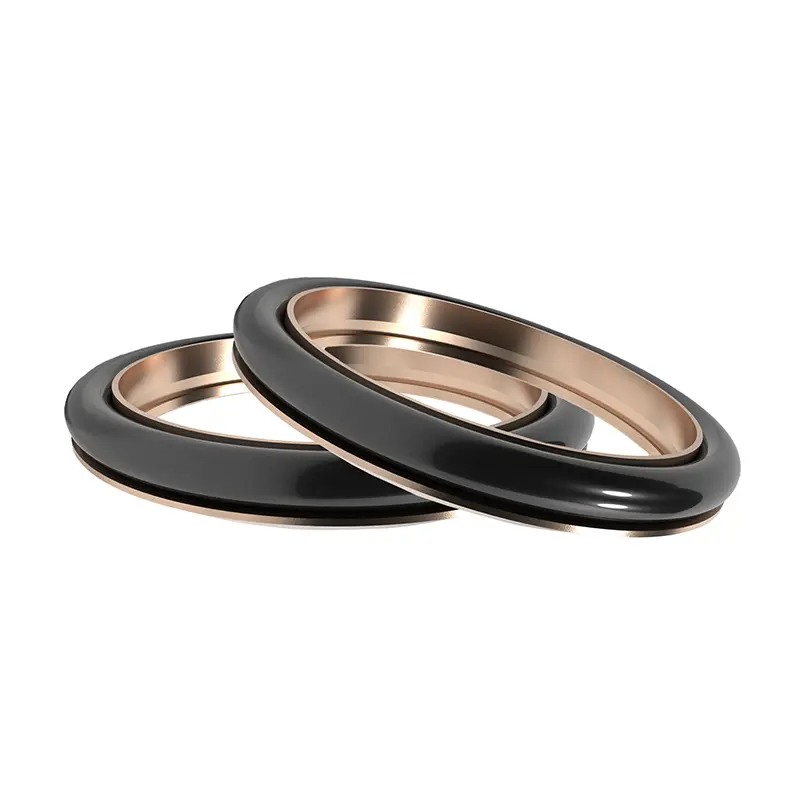

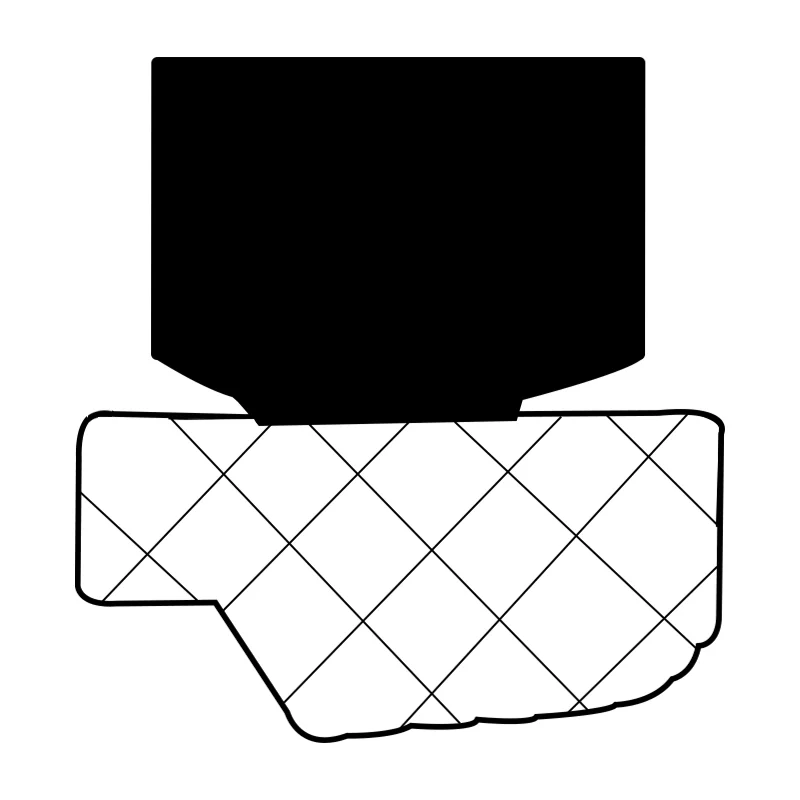

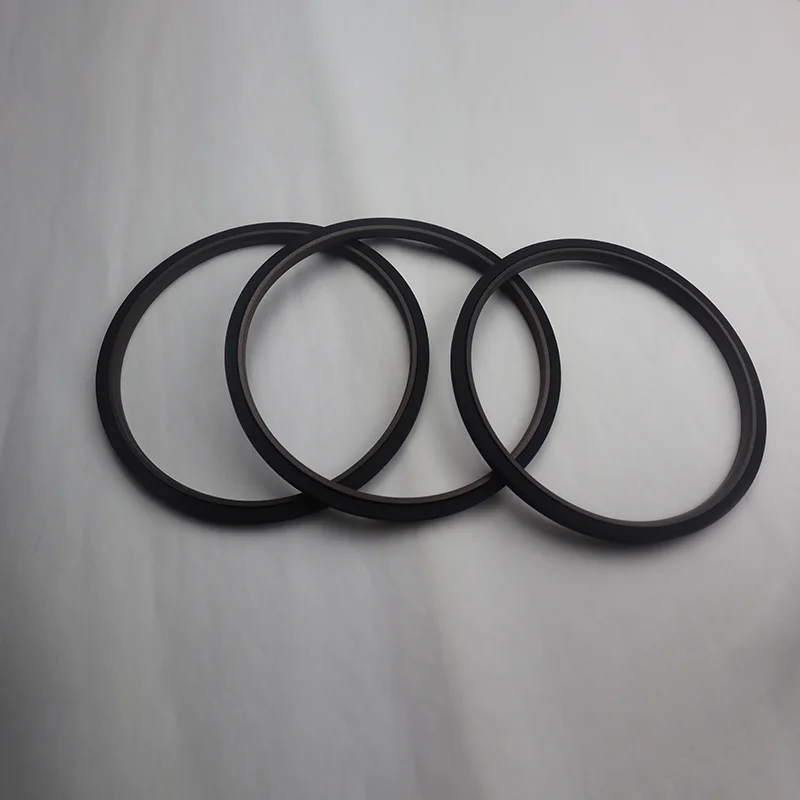

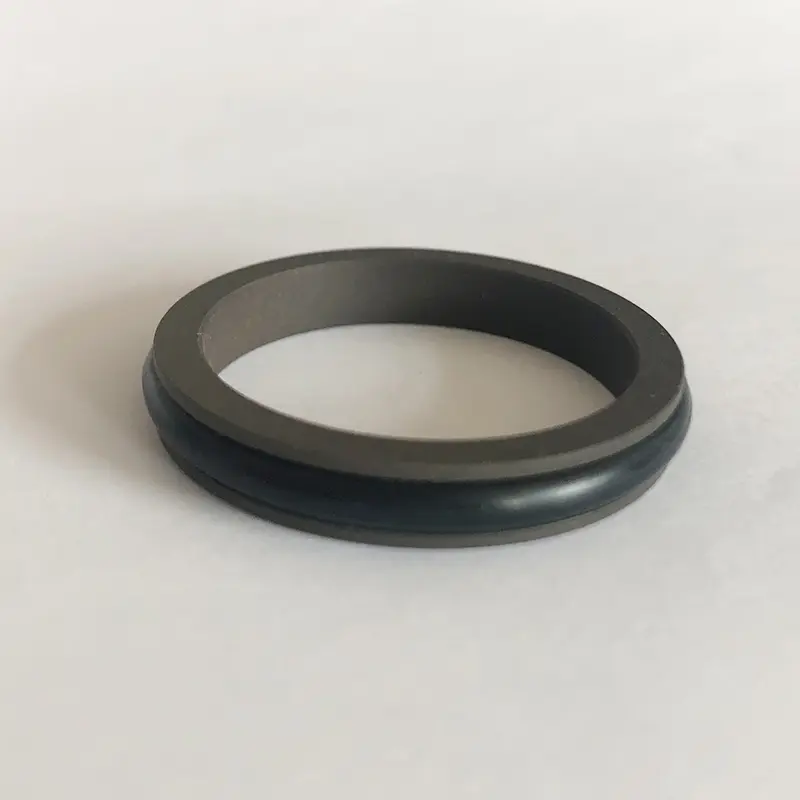

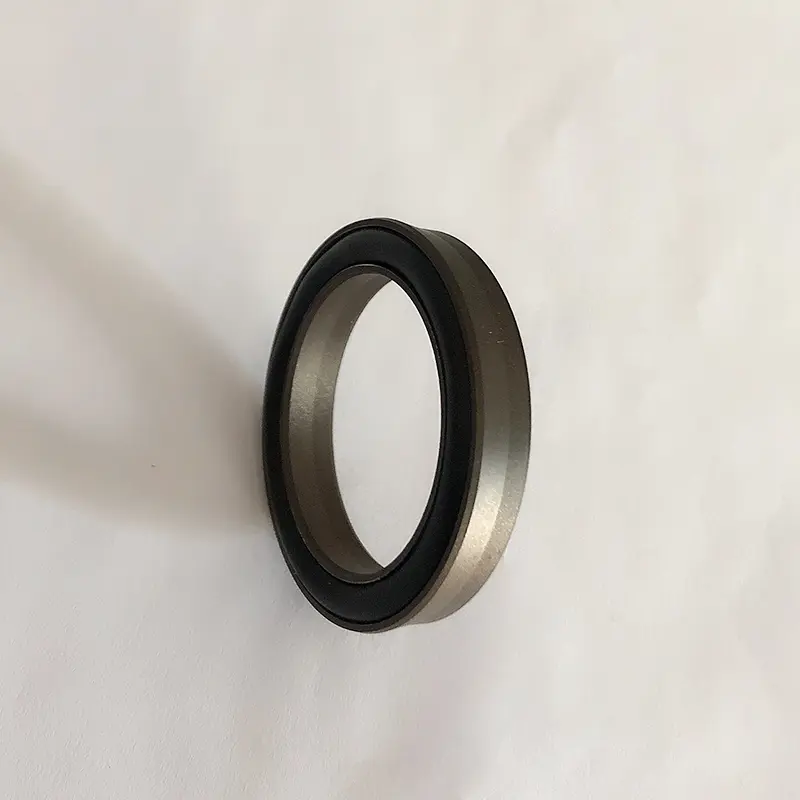

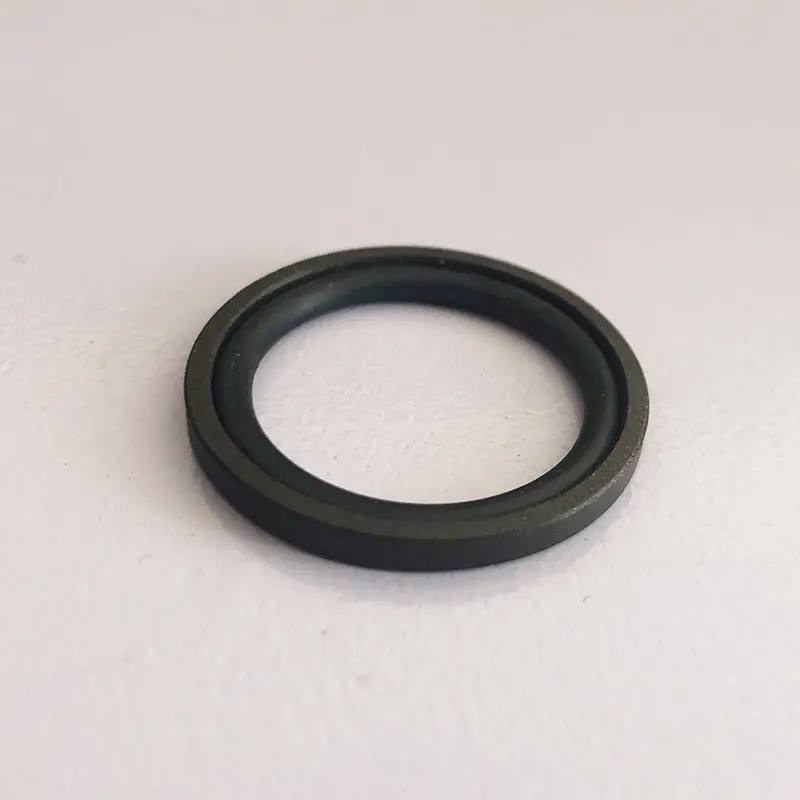

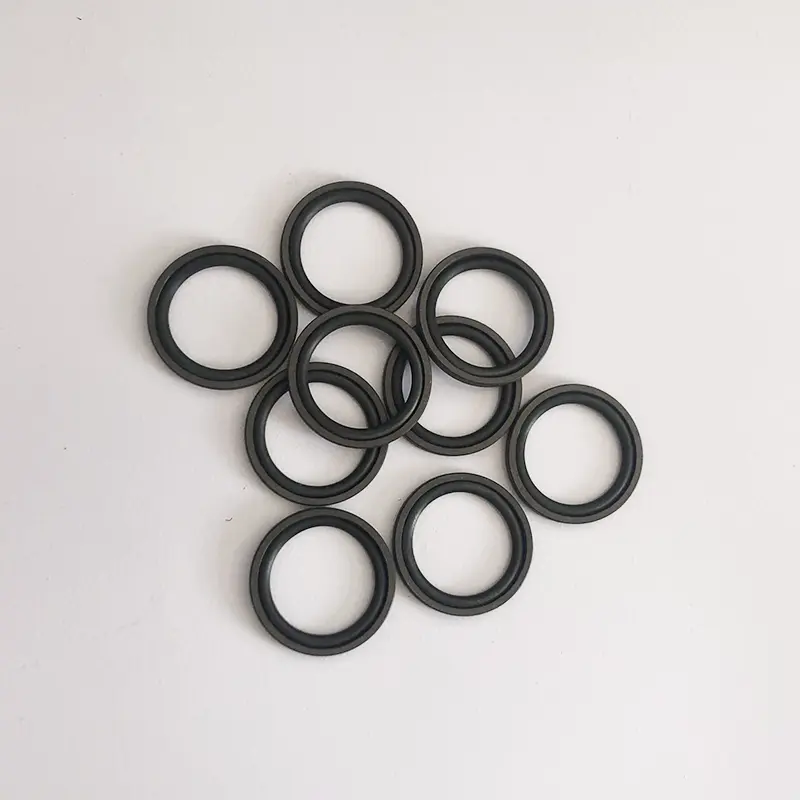

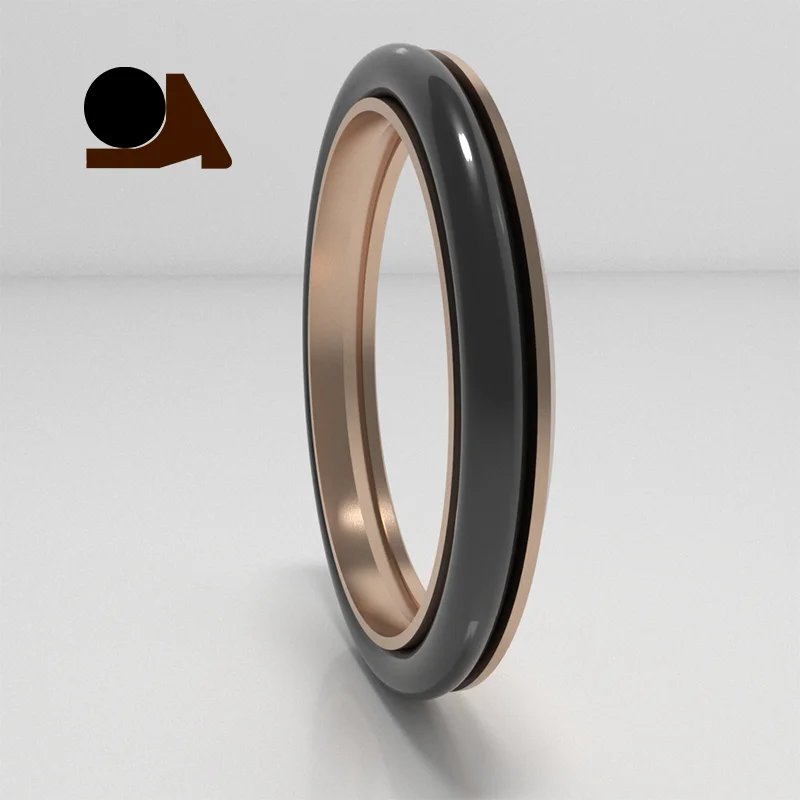

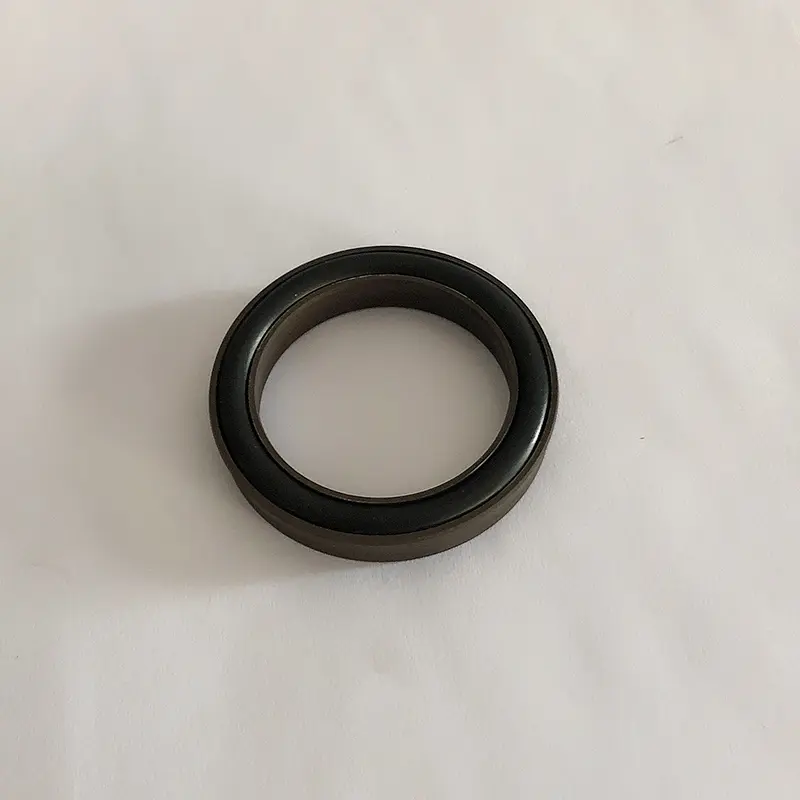

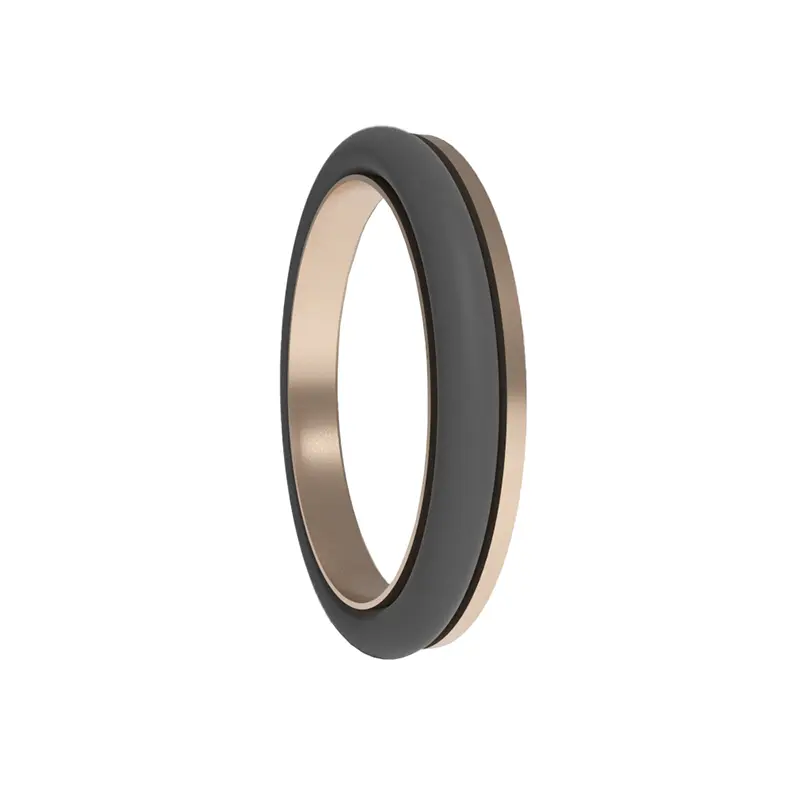

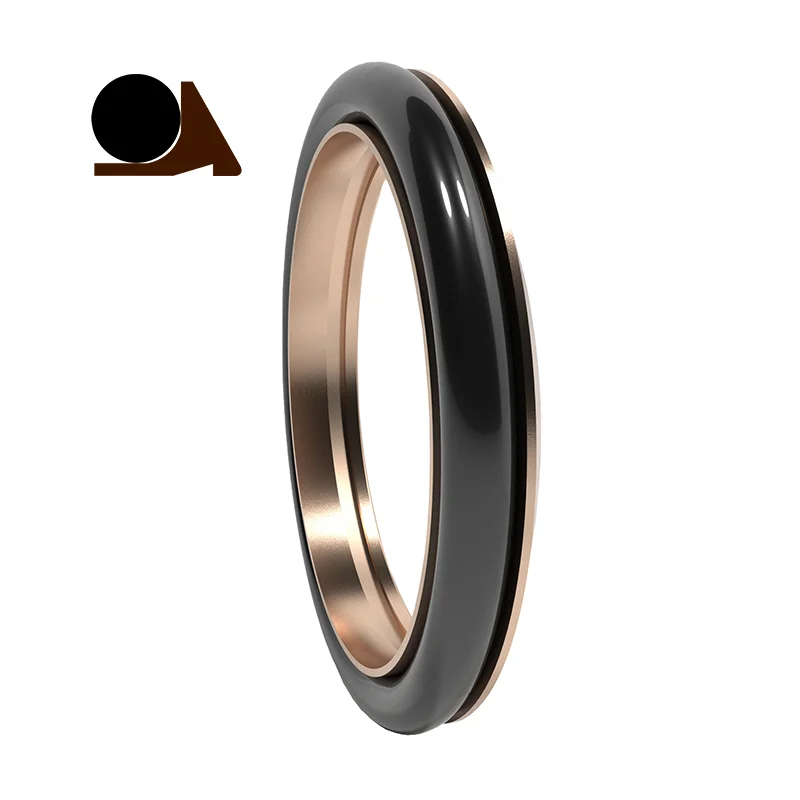

రూచెన్ అందించిన అధిక పీడన పిస్టన్ రాడ్ ముద్రలు పిటిఎఫ్‌ఇ సీలింగ్ రింగులు మరియు ఓ-ఆకారపు రబ్బరు రింగ్‌లతో కూడి ఉంటాయి, ఇవి హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ యొక్క వన్-వే సీలింగ్ కోసం ప్రత్యేకంగా ఉపయోగించబడతాయి. మ్యాచింగ్ ఓ-రింగుల ప్రకారం వాటిని RC01-RC14 సిరీస్‌గా విభజించారు. పనిచేసేటప్పుడు, సీలింగ్ రింగ్ ధరించడానికి ఓ-రింగ్ రేడియల్ శక్తిని అందిస్తుంది, మరియు సీలింగ్ రింగ్ యొక్క సన్నని పెదవి రూపకల్పన మంచి ఫిట్ కలిగి ఉంటుంది. మంచి సీలింగ్ ప్రభావాన్ని సృష్టించడానికి ఇద్దరూ కలిసి పనిచేస్తారు.
మా అధిక పీడన పిస్టన్ రాడ్ సీల్స్ ఇంజెక్షన్ అచ్చు యంత్రాలు మరియు పారిశ్రామిక హైడ్రాలిక్ వ్యవస్థలలో డై-కాస్టింగ్ మెషీన్లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ఇంజనీరింగ్ యంత్రాలలో ఎక్స్కవేటర్లు మరియు లోడర్లు, ఆటోమొబైల్ తయారీ మరియు నిర్వహణలో హైడ్రాలిక్ భాగాలు, ల్యాండింగ్ గేర్ మరియు ఏరోస్పేస్లో ల్యాండింగ్ గేర్ మరియు యాక్చుయేటర్లు. వారు హైడ్రాలిక్ వ్యవస్థల యొక్క స్థిరమైన ఆపరేషన్ను సమర్థవంతంగా నిర్ధారించగలరు మరియు లీకేజీని నివారించగలరు.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
లక్షణాలు:
1. హైడ్రాలిక్ మరియు న్యూమాటిక్ అనువర్తనాల కోసం అధిక పీడన పిస్టన్ రాడ్ సీల్స్ ఉపయోగించవచ్చు.
2. సీలింగ్ పనితీరు అధికంగా లేదా తక్కువ పీడన సీలింగ్ పరిస్థితులు అయినా ఎల్లప్పుడూ మంచిది.
3. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు.
4. సీల్ సుదీర్ఘ జీవితాన్ని కలిగి ఉంది, ఇది చమురు రహిత సరళత సీలింగ్‌కు అనువైనది.
5. చిన్న నిర్మాణ స్థలం మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ.
వర్తించే పని పరిస్థితులు:
అధిక పీడన పిస్టన్ రాడ్ సీల్స్ యొక్క వర్తించే పని పరిస్థితులు (పరిమితి విలువలు ఒకే సమయంలో కనిపించకూడదు)
| ప్రొఫైల్ | మోడల్ | ఎంపీ ఒత్తిడి | ఉష్ణోగ్రత (℃) | వేగం | మీడియా |
 |
RC01/RC02 | ≤70 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), గ్యాస్, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), గ్యాస్, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), గ్యాస్, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), నీరు, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), గ్యాస్, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (మ్యాచింగ్ ఓ-రింగ్ NBR) | ≤6 | ఖనిజ-ఆధారిత హైడ్రాలిక్ ఆయిల్, ఫ్లేమ్ రిటార్డెంట్ ఫ్లూయిడ్ (HFA/HFB), గ్యాస్, మొదలైనవి. |
| -20 ~+180 (సరిపోయే O- రింగ్ FKM) |
పదార్థ ఎంపిక:

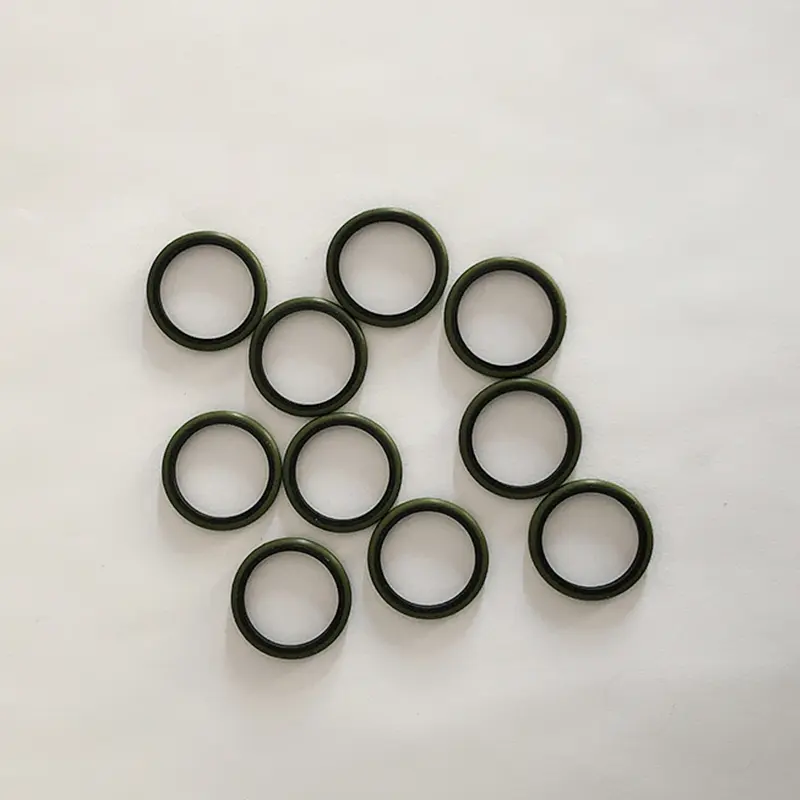

1. మ్యాచింగ్ ఓ-రింగ్ పదార్థాలను ఎంచుకోవచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), Etc.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE1, PTFE2, PTFE3, PTFE4, PU, మొదలైనవి.
ఆర్డరింగ్ ఉదాహరణ: (కొన్ని నమూనాలు మాత్రమే చూపించబడ్డాయి, దయచేసి నిర్దిష్ట ఆర్డరింగ్ మోడళ్ల కోసం మమ్మల్ని సంప్రదించండి)
ఆర్డర్ మోడల్ RC01-80x89.6x7.8-PTFE3-R01
మోడల్-రాడ్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01 O- రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC03—80X89X10-PTFE3-R01
మోడల్-రాడ్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01-O- రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC06—80x89.9x9.2-PTFE3-R01
మోడల్-రాడ్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01 O- రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC08-80X90.2X11.2-PTFE3-R01 మోడల్-ROD వ్యాసం X గ్రోవ్ వ్యాసం x గ్రోవ్ వెడల్పు-సాంకేతిక కోడ్
లక్షణాలు:
(కొన్ని నమూనాలు మాత్రమే చూపించబడ్డాయి, దయచేసి నిర్దిష్ట ఆర్డర్ మోడళ్ల కోసం మమ్మల్ని సంప్రదించండి)

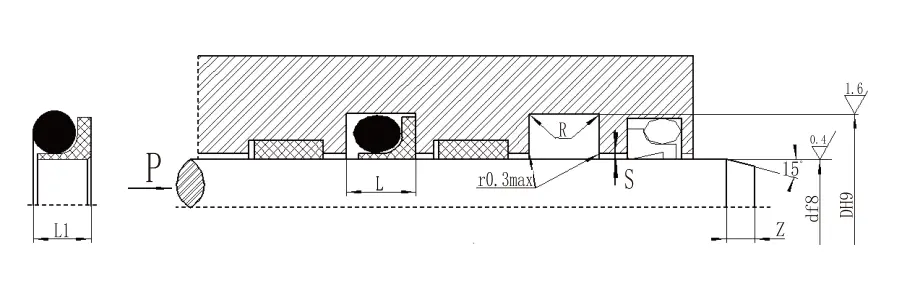

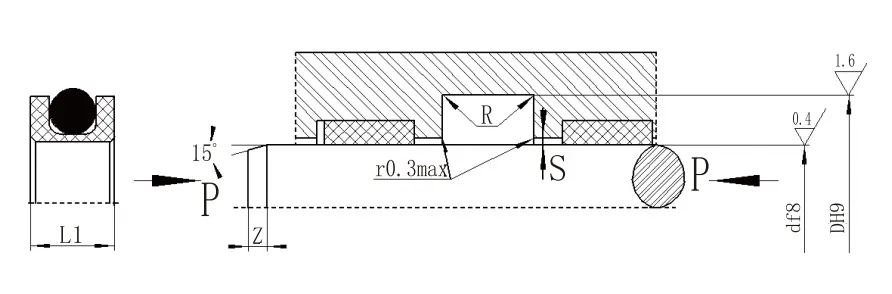

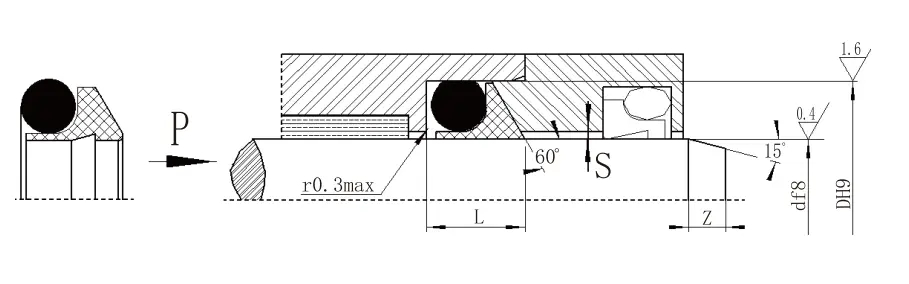

| 4.1 RC01 స్పెసిఫికేషన్స్ (స్పెసిఫికేషన్ పట్టికలో ఏదైనా పరిమాణంలోని ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు) | ||||||||||
| df8 ప్రామాణిక రకం RC01 |
df8 తేలికపాటి లోడ్ RC01-Q |
df8 భారీ లోడ్ RC01-Z |
D H9 | L+0.2 | ఎల్ 1 | Rగరిష్టంగా | Sగరిష్టంగా | Zనిమి | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | d+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | d+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | d+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| గమనిక: 1. ≤30 మిమీ కోసం, ఓపెన్ గాడిని ఉపయోగించమని సిఫార్సు చేయబడింది. | ||||||||||
| 2. ఇంటిగ్రల్ (క్లోజ్డ్) గ్రోవ్ సీల్స్ యొక్క సంస్థాపన కోసం, దయచేసి మా కంపెనీ ఇన్‌స్టాలేషన్ గైడ్‌ను చూడండి. 3. ఒత్తిడి కోసం> 40mpa కోసం, ముద్ర యొక్క మూల ప్రాంతం H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది. | ||||||||||
| 4.1 RC03 స్పెసిఫికేషన్ పారామితి పట్టిక (స్పెసిఫికేషన్ పట్టికలో ఏదైనా పరిమాణంలోని ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు) | |||||||
| d f8 | D H9 | L+0.2 | స్మాక్స్ | Zనిమి | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | d+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | d+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | d+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| గమనిక: 1. పీడనం> 60MPA కోసం, సీల్ రూట్ ప్రాంతం H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది మరియు అల్ట్రా-హై ప్రెజర్ సీల్ స్మాక్స్ <0.05. | |||||||
| 2. క్లోజ్డ్ గాడి నిర్మాణాన్ని తప్పనిసరిగా ఉపయోగించినప్పుడు దయచేసి మా కంపెనీని సంప్రదించండి. | |||||||
| 4.1 RC06 స్పెసిఫికేషన్స్ (స్పెసిఫికేషన్ పట్టికలో ఏదైనా పరిమాణంలోని ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు) | ||||||||||
| d f8 ప్రామాణిక రకం RC06 |
d f8 తేలికపాటి లోడ్ RC06-Q |
d f8 భారీ లోడ్ RC06-Z |
D H9 | L+0.2 | ఎల్ 1 | Rగరిష్టంగా | Sగరిష్టంగా | Zనిమి | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | d+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | d+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | d+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | d+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | d+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| గమనిక: 1. షాఫ్ట్ వ్యాసం ≤70 మిమీ కోసం, ఓపెన్ గాడిని ఉపయోగించమని సిఫార్సు చేయబడింది. ఇంటిగ్రల్ (క్లోజ్డ్) గ్రోవ్ సీల్స్ యొక్క సంస్థాపన కోసం, దయచేసి ఇన్‌స్టాలేషన్ గైడ్‌ను చూడండి. | ||||||||||
| 2. ఒత్తిడి కోసం> 40mpa కోసం, ముద్ర యొక్క మూల ప్రాంతం H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది. | ||||||||||
| 4.1 RC08 స్పెసిఫికేషన్స్ (స్పెసిఫికేషన్ పట్టికలో ఏదైనా పరిమాణంలోని ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు) | ||||||||||
| ప్రామాణిక రకం DF8 RC08 | లైట్ లోడ్ DF8 RC08-Q | భారీ లోడ్ DF8 RC08-Z | గాడి వ్యాసం D H9 | గాడి వెడల్పు L+0.2 |
సీల్ ఎత్తు L1 | గుండ్రని మూలలు rగరిష్టంగా | రేడియల్ క్లియరెన్స్ sగరిష్టంగా | చామ్ఫర్ Zనిమి |
ఓ-రింగ్ వైర్ డైమెట్ డి0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | d+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | d+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| గమనిక: 1. క్లోజ్డ్ గాడి అవసరమైనప్పుడు దయచేసి మా కంపెనీని సంప్రదించండి. | ||||||||||
| 2. ప్రెజర్> 60mpa, రూట్ హెచ్ 8/ఎఫ్ 8 మ్యాచింగ్ టాలరెన్స్, అల్ట్రా-హై ప్రెజర్ సీల్ స్మాక్స్ <0.05. | ||||||||||
