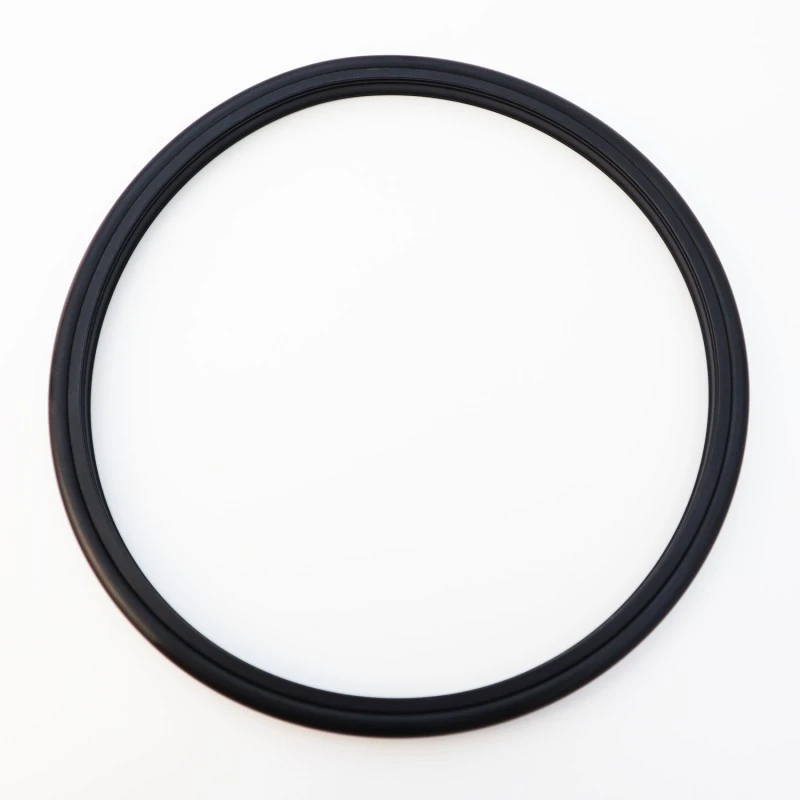

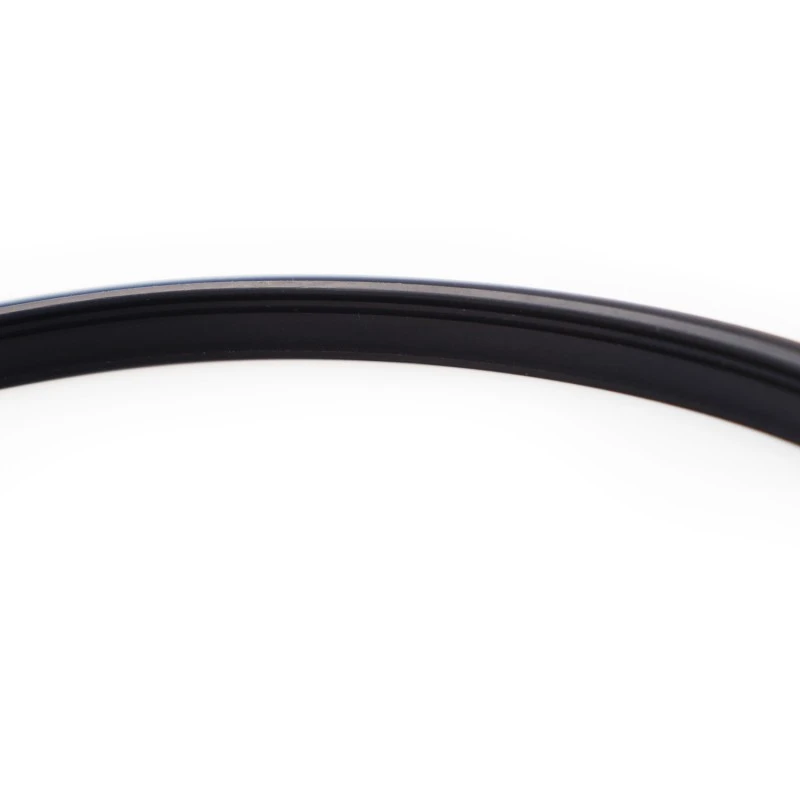

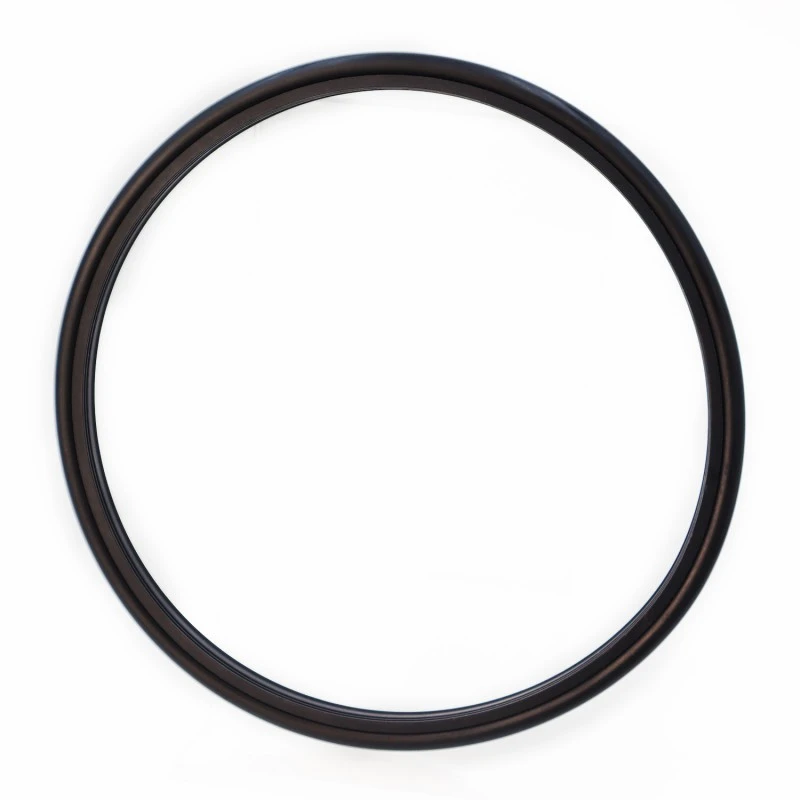

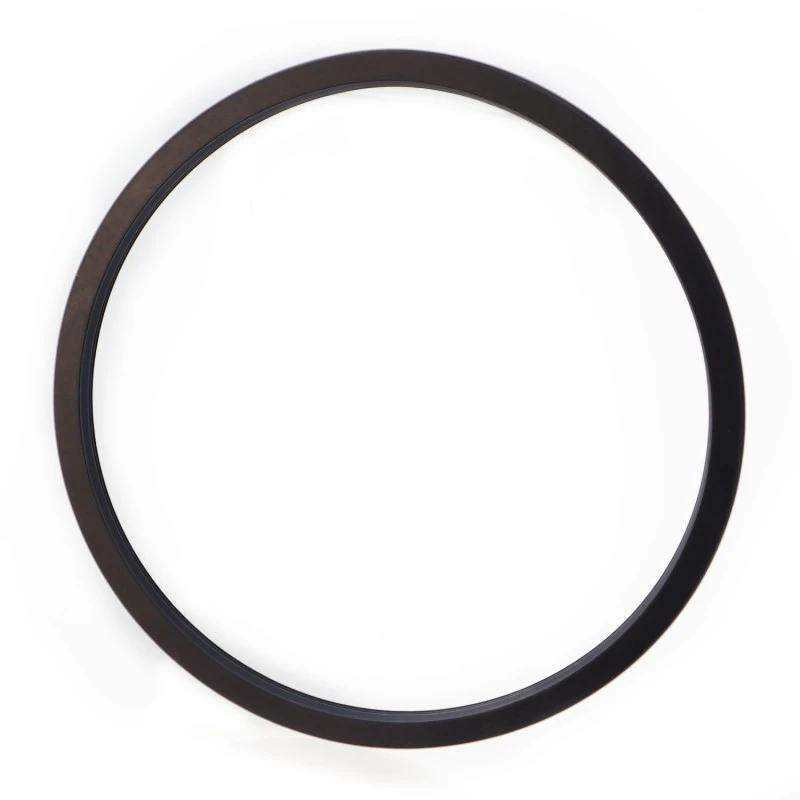

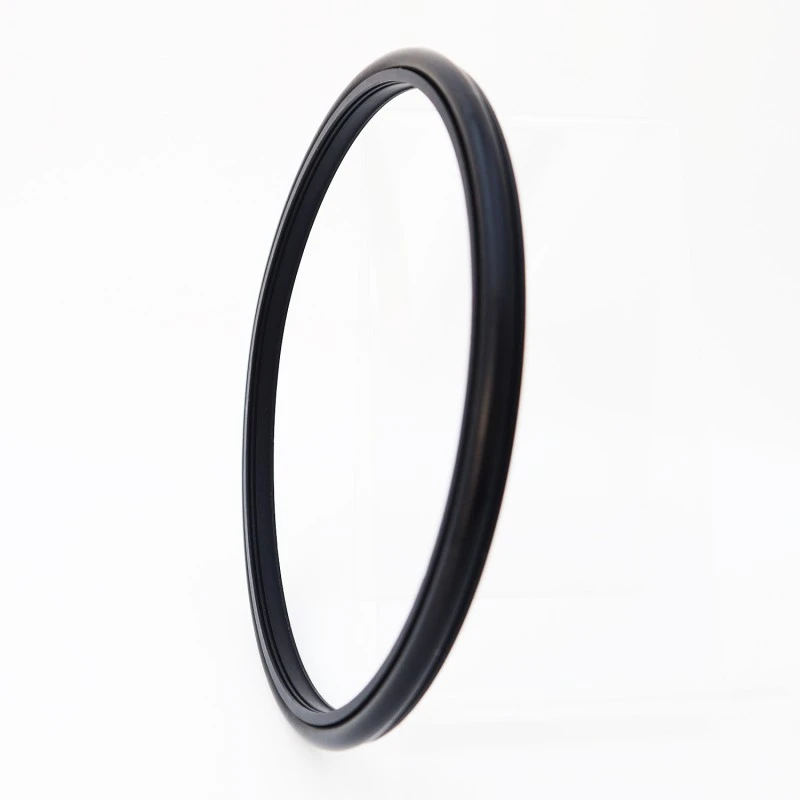

అధిక-పీడన సిమెంట్ స్లర్రీ కోసం షాఫ్ట్ సీల్: అధిక జీవితకాలం, తక్కువ రాపిడి, అద్భుతమైన సీలింగ్ పనితీరు, కాంపాక్ట్ డిజైన్ మరియు సులభమైన సంస్థాపన, ఉపయోగం మరియు నిర్వహణ. దీని ప్రత్యేక సీలింగ్ పెదవి మరియు ఆప్టిమైజ్ చేసిన మందం డిజైన్ సిమెంట్ స్లర్రీ వంటి కఠినమైన మాధ్యమాలలో కూడా మంచి సీలింగ్ను అందిస్తాయి. బురద లాంటి మీడియాను సీలింగ్ చేయడానికి ఉపయోగించినప్పుడు, మేము రెండు (లేదా అంతకంటే ఎక్కువ) సీల్స్ మధ్య గ్రీజు లూబ్రికేషన్ను సిఫార్సు చేస్తాము.
వర్తించే ఆపరేటింగ్ షరతులు (విలువలను పరిమితం చేయడం ఏకకాలంలో జరగకూడదు)
|
ఒత్తిడి/MPa |
ఉష్ణోగ్రత / °C |
వేగం / m/s |
మధ్యస్థం |
|
|
రెసిప్రొకేటింగ్ మోషన్ |
భ్రమణ చలనం |
|||
|
≤100 |
-35~+100 (సరిపోయే NBR O-రింగ్లతో) |
≤6 |
≤2 |
నీరు, మట్టి, ముడి చమురు, హైడ్రాలిక్ నూనె, ఎమల్షన్ |
|
-20~+200 (సరిపోయే O-రింగ్ FKMతో) |
||||
మీరు మీ ఉత్పత్తులను ఉపయోగించే సమయంలో ఏవైనా ప్రశ్నలు లేదా అత్యవసర పరిస్థితులను ఎదుర్కొన్నప్పుడు, మీరు ఎప్పుడైనా Ruichenని సంప్రదించవచ్చు. మేము అత్యవసర సాంకేతిక సమస్యలను నిర్వహించడానికి 7 x 24 గంటల సాంకేతిక సలహా హాట్లైన్ను అందిస్తాము.
సీల్ లీక్, అసాధారణ దుస్తులు లేదా ఏదైనా పనితీరు వైఫల్యం సంభవించినప్పుడు, మా సాంకేతిక మద్దతు బృందం వెంటనే ఫోన్ కాల్ లేదా ఇమెయిల్తో ప్రతిస్పందన ప్రక్రియను ప్రారంభిస్తుంది. రిమోట్ వీడియో డయాగ్నసిస్, ఇమేజ్ అనాలిసిస్ మరియు ఇతర పద్ధతుల ద్వారా మేము మీకు ప్రాథమిక తీర్పు మరియు పరిష్కారాలను అందించగలము. సంక్లిష్ట సమస్యల కోసం, 48 గంటల్లో ప్రాథమిక విశ్లేషణ నివేదికను అందజేస్తామని మేము హామీ ఇస్తున్నాము మరియు అవసరమైతే, సాంకేతిక మద్దతును అందించడానికి ఇంజనీర్లను సైట్కు పంపండి మరియు సమస్య పూర్తిగా పరిష్కరించబడే వరకు మీతో సంయుక్తంగా సమస్యను పరిశోధించండి.
మెటీరియల్ ఎంపిక
1. తగిన O-రింగ్ మెటీరియల్లు: R01 నైట్రిల్ బుటాడిన్ రబ్బర్ (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్స్: స్టాండర్డ్ మెటీరియల్ PTFE4, ఇతర ఐచ్ఛిక మెటీరియల్లలో PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, మొదలైనవి ఉన్నాయి.
ఆర్డర్ ఉదాహరణ
ఆర్డర్ మోడల్ RC2061-80*91.7*7.6-PTFE4-R01 మోడల్ - షాఫ్ట్ వ్యాసం * గ్రూవ్ వ్యాసం * గాడి వెడల్పు - మెటీరియల్ కోడ్

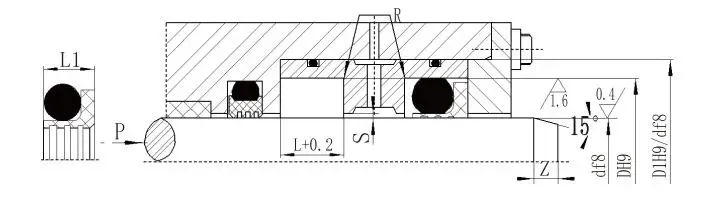

(ఎ) ఓపెన్ స్ట్రక్చర్
(బి) క్లోజ్డ్ స్ట్రక్చర్
స్పెసిఫికేషన్లు (పేర్కొన్న పరిధిలో ఏదైనా పరిమాణం అందుబాటులో ఉంటుంది)
|
షాఫ్ట్ వ్యాసం పరిధి ప్రామాణిక రకం d f8 RC2061 |
షాఫ్ట్ వ్యాసం పరిధి భారీ లోడ్ రకం d f8 RC2061-Z |
గాడి వ్యాసం DH9 |
గాడి వెడల్పు L+0.2 |
సీల్ వెడల్పు L1 |
గుండ్రని మూలలు Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
గమనిక: 1. షాఫ్ట్ వ్యాసం ≤ 30mm కోసం, ఒక ఓపెన్ గాడి డిజైన్ సిఫార్సు చేయబడింది.
2. రోటరీ సీల్స్ కోసం ఉపయోగించినప్పుడు, తిరిగే షాఫ్ట్ కోసం HRC ≥ 58 యొక్క ఉపరితల కాఠిన్యం సిఫార్సు చేయబడింది.
3. 30MPa కంటే ఎక్కువ ఒత్తిడికి, ఎక్స్ట్రాషన్ గ్యాప్ కోసం H8/8 ఫిట్ సిఫార్సు చేయబడింది.
