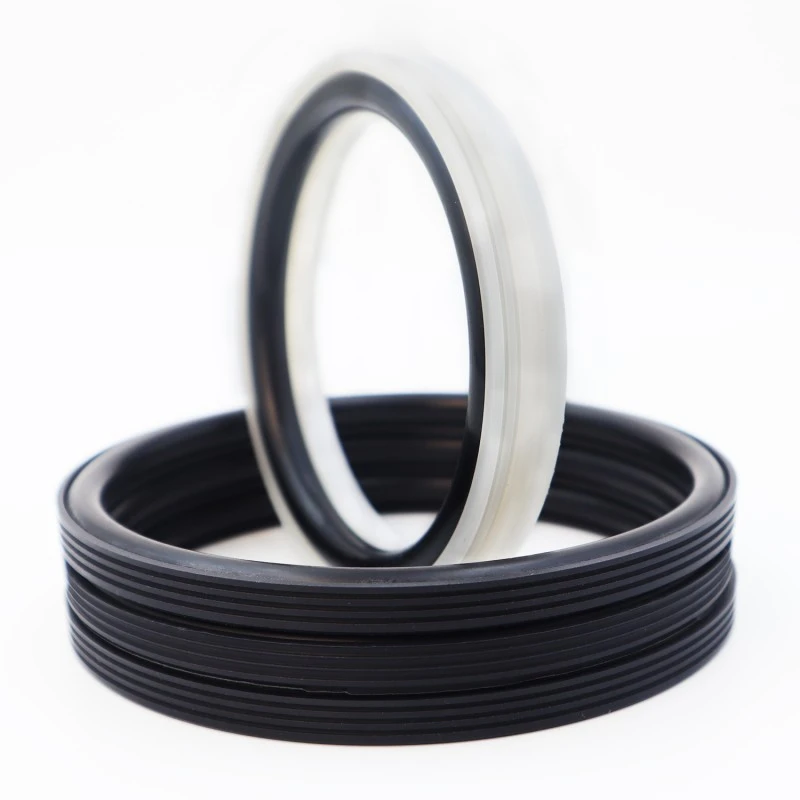

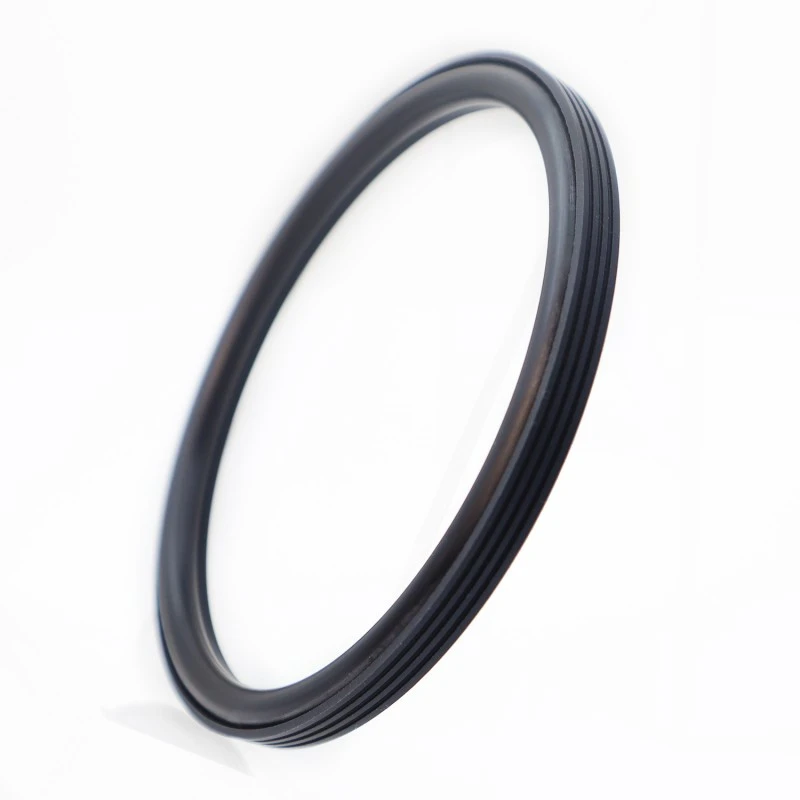

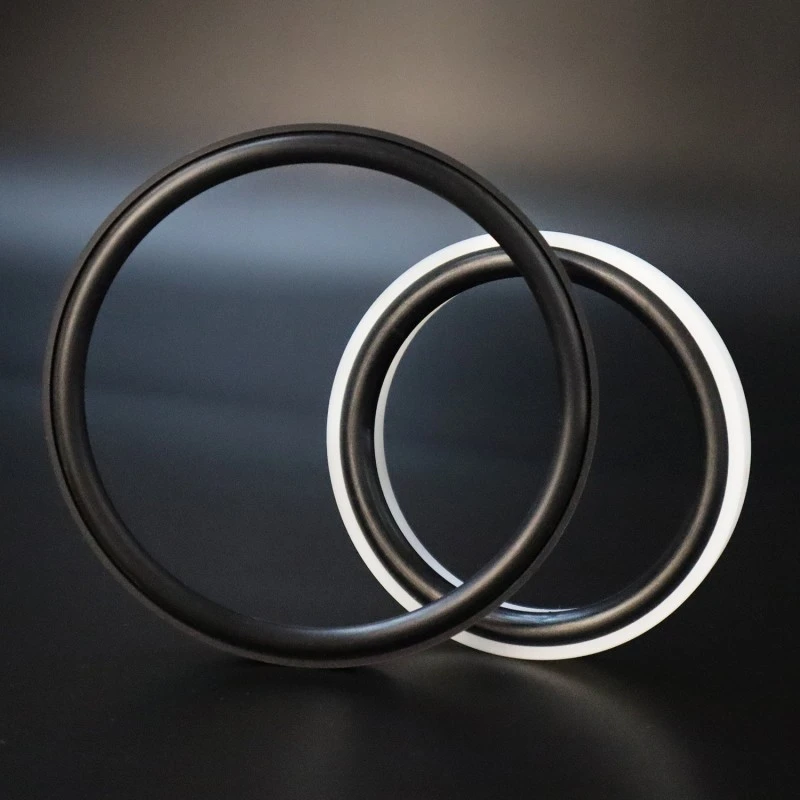

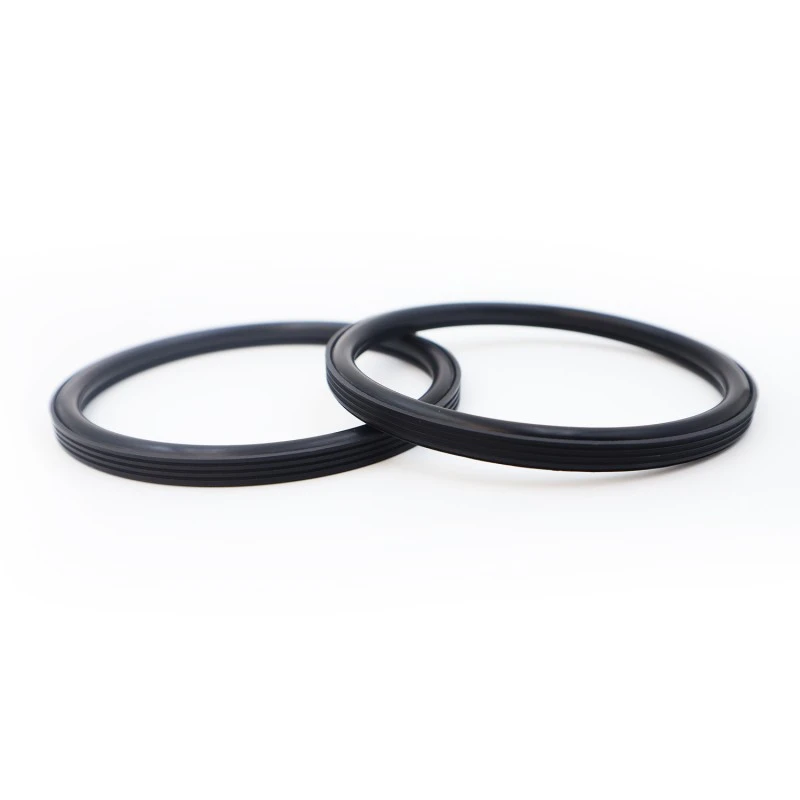

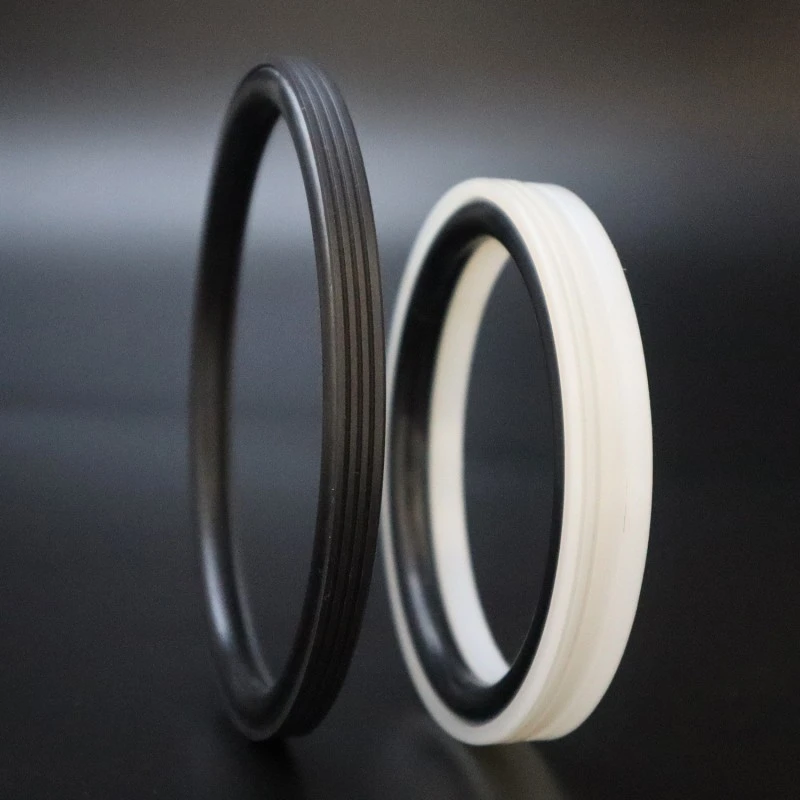

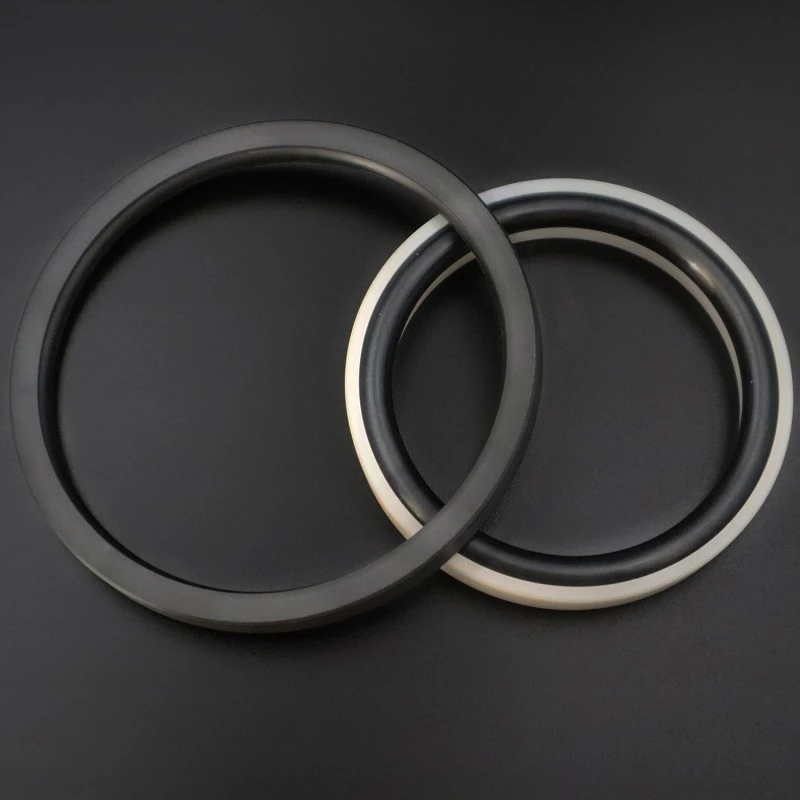

రూచెన్ సీలింగ్ ఫ్యాక్టరీ రూపొందించిన మరియు తయారు చేసిన బోర్ సీల్, హైడ్రాలిక్ రెసిప్రొకేటింగ్ మరియు రోటరీ మోషన్ అప్లికేషన్లలో ఏకదిశాత్మక సీలింగ్కు అనుకూలంగా ఉంటుంది. ఇది సుదీర్ఘ సేవా జీవితం, తక్కువ ఘర్షణ, అద్భుతమైన సీలింగ్ పనితీరు, కాంపాక్ట్ నిర్మాణం మరియు సులభమైన ఇన్స్టాలేషన్, ఉపయోగం మరియు నిర్వహణను కలిగి ఉంటుంది. సీల్ యొక్క ప్రత్యేక సీలింగ్ పెదవి మరియు ఆప్టిమైజ్ చేసిన మందం డిజైన్ సిమెంట్ గ్రౌట్ వంటి కఠినమైన మాధ్యమాలలో కూడా అద్భుతమైన సీలింగ్ పనితీరును నిర్ధారిస్తుంది.
|
ఒత్తిడి/MPa |
ఉష్ణోగ్రత/°C |
వేగం / m/s |
మధ్యస్థం |
|
|
పరస్పర కదలిక |
భ్రమణ చలనం |
|||
|
≤100 |
-35 నుండి +100°C (NBR O-రింగ్తో) |
≤6 |
≤2 |
నీరు, మట్టి, ముడి చమురు, హైడ్రాలిక్ నూనె, ఎమల్షన్ |
|
-20 నుండి +200°C (FKM O-రింగ్తో) |
||||
మెటీరియల్ ఎంపిక
1. దానితో పాటుగా ఉన్న O-రింగ్ మెటీరియల్లను వీటి నుండి ఎంచుకోవచ్చు: R01 నైట్రైల్ రబ్బర్ (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ మెటీరియల్: స్టాండర్డ్ మెటీరియల్ PTFE4, అందుబాటులో ఉన్న ఇతర మెటీరియల్లలో PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 మొదలైనవి ఉన్నాయి.
ఆర్డర్ ఉదాహరణ
ఆర్డర్ మోడల్: RC2062-80*68.3*7.6-PTFE4-R01
మోడల్ - బోర్ వ్యాసం * గాడి వ్యాసం * గాడి వెడల్పు - మెటీరియల్ కోడ్

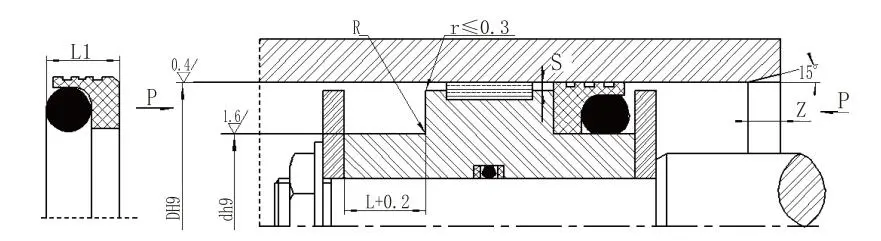

స్పెసిఫికేషన్లు మరియు పారామీటర్లు (పేర్కొన్న పరిధిలో ఏదైనా పరిమాణం అందుబాటులో ఉంటుంది.)
|
ఎపర్చరు పరిధి ప్రామాణిక రకం DH9 RC2062 |
ఎపర్చరు పరిధి భారీ లోడ్ అవుతోంది DH9 RC2062-Z |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
సీల్ వెడల్పు L1 |
గుండ్రని మూలలు Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ వైర్ వ్యాసం |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
గమనిక: 1. సిలిండర్ బోర్ల కోసం ≤ 30mm, ఓపెన్ గ్రూవ్ డిజైన్ సిఫార్సు చేయబడింది.
2. 30 MPa కంటే ఎక్కువ ఒత్తిడి ఉన్నట్లయితే, ఎక్స్ట్రాషన్ గ్యాప్ కోసం H8/f8 ఫిట్ సిఫార్సు చేయబడింది.
సమగ్ర పరీక్ష సామర్థ్యాలు: మా సెంట్రల్ లాబొరేటరీ పూర్తి స్థాయి పరీక్షా పరికరాలను కలిగి ఉంది, వాస్తవ పని పరిస్థితులలో ఉత్పత్తి పనితీరును అనుకరించే సామర్థ్యాన్ని కలిగి ఉంటుంది. పరీక్ష అంశాలు ఉన్నాయి, కానీ వీటికే పరిమితం కాదు:
డైమెన్షనల్ ఇన్స్పెక్షన్: హై-ప్రెసిషన్ 2D ఇమేజ్ కొలిచే సాధనాలను ఉపయోగించడం మరియు ఉత్పత్తి కొలతలు డ్రాయింగ్ టాలరెన్స్ అవసరాలకు పూర్తిగా అనుగుణంగా ఉన్నాయని నిర్ధారించడానికి కొలిచే యంత్రాలను సమన్వయం చేయడం.
పనితీరు పరీక్ష: అధిక-ఉష్ణోగ్రత వృద్ధాప్య పరీక్షలు, తక్కువ-ఉష్ణోగ్రత పరీక్షలు, ఆయిల్/మీడియం రెసిస్టెన్స్ పరీక్షలు, వేర్ రెసిస్టెన్స్ టెస్ట్లు, బర్స్ట్ ప్రెజర్ టెస్ట్లు మొదలైనవి.
జీవిత చక్ర పరీక్ష: వాస్తవ పని పరిస్థితులను అనుకరించే డ్యూరబిలిటీ బెంచ్ పరీక్షల ద్వారా ఉత్పత్తి యొక్క సేవా జీవితాన్ని మరియు విశ్వసనీయతను అంచనా వేయడం.
