మేము పిస్టన్ సీల్స్ రంగంలో వైవిధ్యభరితమైన అవసరాలపై దృష్టి పెడతాము మరియు హైడ్రాలిక్స్ మరియు న్యుమాటిక్స్ యొక్క అన్ని దృశ్యాలను కవర్ చేసే అధిక-పనితీరు పరిష్కారాలను అందిస్తాము. మా ఉత్పత్తి శ్రేణిని సింగిల్-యాక్టింగ్ మరియు డబుల్ యాక్టింగ్‌గా విభజించారు, సాంప్రదాయిక పరిశ్రమ నుండి తీవ్రమైన పని పరిస్థితులకు సీలింగ్ సవాళ్లను ఎదుర్కోవటానికి మెటీరియల్ ఇన్నోవేషన్ మరియు స్ట్రక్చరల్ ఆప్టిమైజేషన్‌ను కలపడం:
1. పిస్టన్ సీల్ టర్నింగ్ సీల్స్ సిరీస్ యొక్క ముఖ్యాంశాలు:
అధిక పీడనం మరియు యాంటీ-ఎక్స్‌ట్రాషన్: RCK102/102R/104 సిరీస్ అధిక పీడనం కోసం రూపొందించబడింది, మరియు పెద్ద అంతరాలు మరియు ఇరుకైన కమ్మీలకు అనుగుణంగా మద్దతు నిర్మాణం బలోపేతం అవుతుంది. RCK109H/120/122 మరియు ఇతర కాంబినేషన్ సీల్స్ 35MPA+ అధిక పీడన పరిమితిని విచ్ఛిన్నం చేయడానికి గైడ్ రింగులు మరియు ఎలాస్టోమర్‌లను అనుసంధానిస్తాయి, ముఖ్యంగా మైనింగ్ మరియు భారీ యంత్రాలకు అనువైనవి.
డైనమిక్ అడాప్టిబిలిటీ: RCK108/125/1118 చాలా తక్కువ వేగం నుండి అధిక వేగం (0.01 ~ 5m/s) వరకు స్థిరమైన సీలింగ్‌ను సాధించడానికి టెట్రాఫ్లోరోఎథైలీన్ పదార్థాన్ని ఉపయోగిస్తుంది మరియు తక్కువ ఘర్షణ లక్షణాలు నడక హైడ్రాలిక్స్ మరియు ఖచ్చితమైన ఇంజెక్షన్ మోల్డింగ్ పరికరాలకు అనుకూలంగా ఉంటాయి.
విపరీతమైన పర్యావరణ సహనం: RCK119/139 మాండర్ స్ప్రింగ్ మరియు PTFE మెటీరియల్‌ను కలిగి ఉంది, ఇది తుప్పు-నిరోధక మరియు పొడి-ధరించే-నిరోధకతను కలిగి ఉంటుంది. -40 ℃ ~ 200 of యొక్క విస్తృత ఉష్ణోగ్రత పరిధి రసాయన, ce షధ అధిక -ఉష్ణోగ్రత రియాక్టర్లు మరియు ఆహార అసెప్టిక్ ఉత్పత్తి మార్గాలను కలిగి ఉంటుంది.
2. పరిశ్రమ అనుకూలీకరించిన డిజైన్:
నిర్వహణ మరియు సవరణ: RCK116/216 సంస్థాపనా ప్రక్రియను సులభతరం చేస్తుంది మరియు పాత సిలిండర్ మరమ్మత్తు మరియు ఆహార నింపే పరికరాల యొక్క వేగంగా భర్తీ చేసే అవసరాలకు అనుగుణంగా ఉంటుంది.
డ్యూయల్ మీడియం ఐసోలేషన్: RCK144/145 అసలు డబుల్ లిప్ నిర్మాణాన్ని కలిగి ఉంది, ఇది చమురు/నీరు లేదా గ్యాస్/లిక్విడ్ మిశ్రమ మాధ్యమాన్ని ఒకే సమయంలో మూసివేయగలదు, ఇది సంక్లిష్ట పని పరిస్థితులకు అనువైనది.
షార్ట్ స్ట్రోక్ ఆప్టిమైజేషన్: RCK103/143 షార్ట్-స్ట్రోక్ హైడ్రాలిక్ సిలిండర్లలో లీకేజ్ ప్రమాదాన్ని నివారించడానికి O- రింగ్ ప్రీలోడ్ ద్వారా ఎంబెడ్డింగ్ స్థిరత్వాన్ని పెంచుతుంది.
3. కోర్ టెక్నాలజీ ప్రయోజనాలు:
మెటీరియల్ సైన్స్: పాలియురేతేన్ లిప్ (RCK205) ఆయిల్ స్టోరేజ్ డిజైన్ సరళత లేని న్యుమాటిక్స్ జీవితాన్ని విస్తరించింది, మరియు టెట్రాఫ్లోరోథైలీన్ (RCK108) దుస్తులు నిరోధకత మరియు రసాయన నిరోధకత రెండింటినీ పరిగణనలోకి తీసుకుంటుంది.
స్ట్రక్చరల్ ఇన్నోవేషన్: బ్యాక్-టు-బ్యాక్ గైడ్ రింగ్స్ (RCK101), మద్దతు రింగ్ యాంటీ-ట్విస్ట్ (RCK120) మరియు ఇతర నమూనాలు వైబ్రేషన్ మరియు అసాధారణ లోడ్ల క్రింద సీల్స్ యొక్క మన్నికను నిర్ధారిస్తాయి.
మైనింగ్ యంత్రాలు, ఇంజెక్షన్ మోల్డింగ్ పరికరాలు మరియు వైద్య పరికరాలు, ప్రామాణిక మాడ్యూల్స్ మరియు అనుకూలీకరించిన సేవలతో ఖర్చు మరియు పనితీరును సమతుల్యం చేయడం, నిర్వహణ ఖర్చులను తగ్గించడానికి మరియు పరికరాల విశ్వసనీయతను మెరుగుపరచడంలో సహాయపడటానికి 20+ పరిశ్రమలైన మైనింగ్ యంత్రాలు, ఇంజెక్షన్ అచ్చు పరికరాలు మరియు వైద్య పరికరాలు, ఖర్చు మరియు పనితీరును సమతుల్యం చేయడం, ఖర్చు మరియు అనుకూలీకరించిన సేవలతో సమతుల్యం చేయడం వంటి "సీల్-గైడ్-ధరించే-నిరోధక" ఇంటిగ్రేటెడ్ సొల్యూషన్స్ అందించడానికి మేము కట్టుబడి ఉన్నాము.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

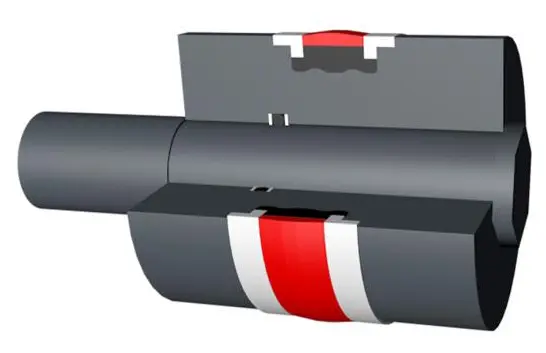

పిస్టన్ సీల్ టర్నింగ్ సీల్స్ హైడ్రాలిక్ సిలిండర్లు మరియు సిలిండర్లు, ప్రామాణిక హైడ్రాలిక్ సిలిండర్లు మరియు వాకింగ్ హైడ్రాలిక్ యంత్రాలకు అనుకూలంగా ఉంటాయి. ప్రధాన అనువర్తనాలు నిర్మాణ యంత్రాలు, వ్యవసాయ యంత్రాలు, క్రేన్లు మరియు ప్రామాణిక సిలిండర్లు.
రసాయన పరిశ్రమలో ఉపయోగించినప్పుడు, ఇది సాధారణంగా ఫాస్ట్ సిలిండర్లు మరియు పొజిషనింగ్ యంత్రాల కోసం ఉపయోగించబడుతుంది. దీనిని ఆహార పరిశ్రమ, ce షధ పరిశ్రమ మరియు సంచితాలలో కూడా ఉపయోగించవచ్చు.
ప్రయోజనాలు
పిస్టన్ సీల్ టర్నింగ్ సీల్స్ గాడిలో పొందుపరచబడతాయి, మంచి డైనమిక్ మరియు స్టాటిక్ సీలింగ్ పనితీరుతో, అదనపు గైడ్ రింగులు, తక్కువ ఘర్షణ, హైడ్రాలిక్ క్రీప్ దృగ్విషయం, అధిక దుస్తులు నిరోధకత, మంచి యాంటీ-థర్మల్ కండక్టివిటీ, మంచి థర్మల్ కండక్టివిటీ, విస్తృత వర్తించే ఉష్ణోగ్రత పరిధి మరియు డైనమిక్ పరిస్థితులలో బలమైన అవశేష సామర్థ్యం అవసరం లేదు.

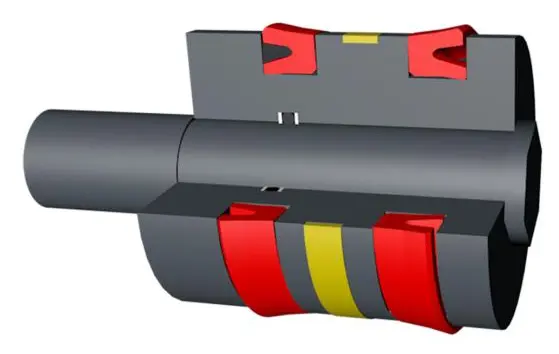

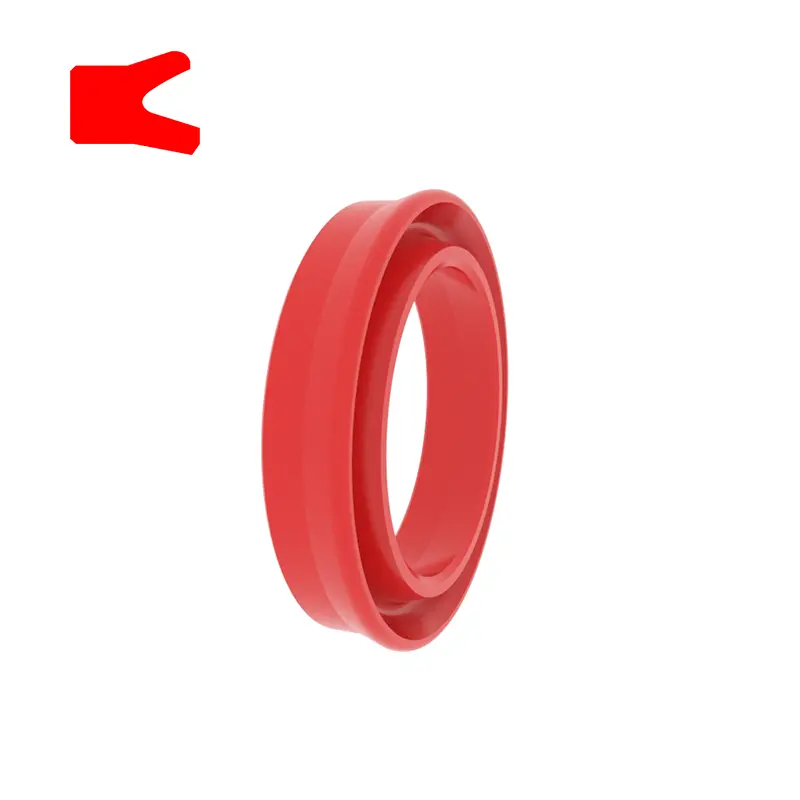

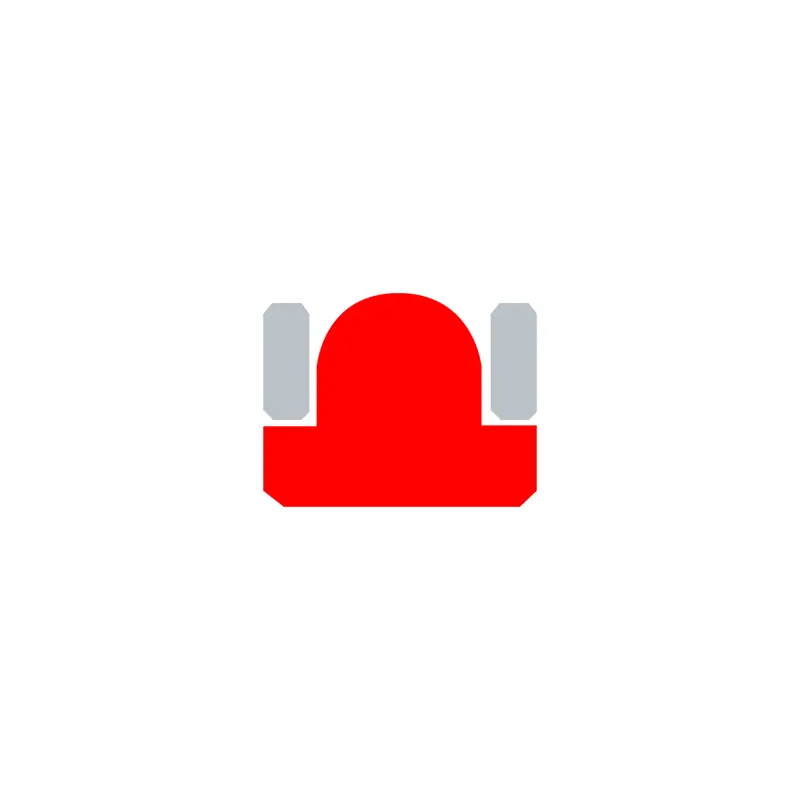

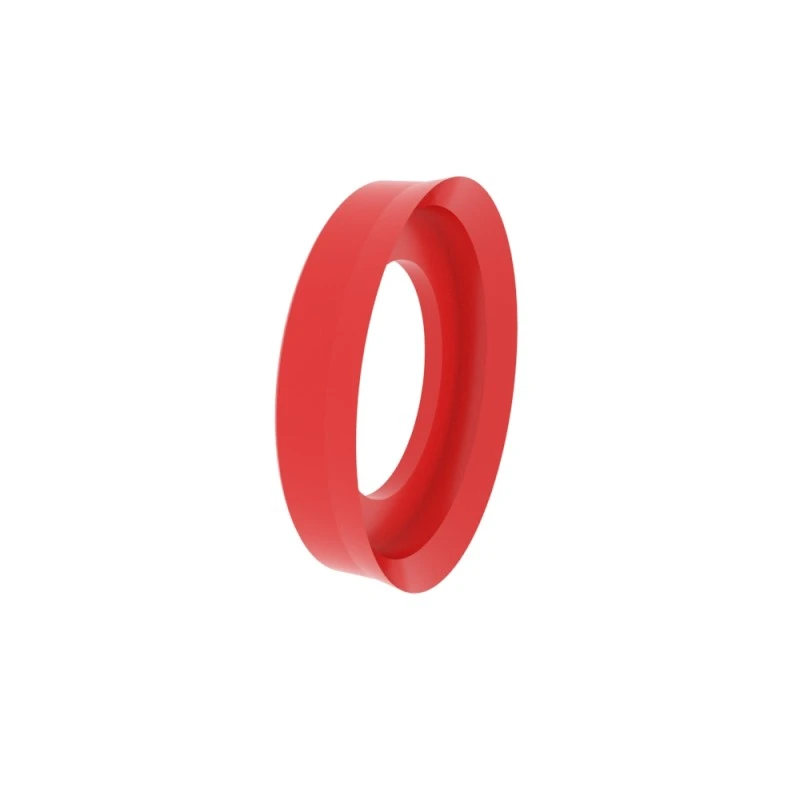

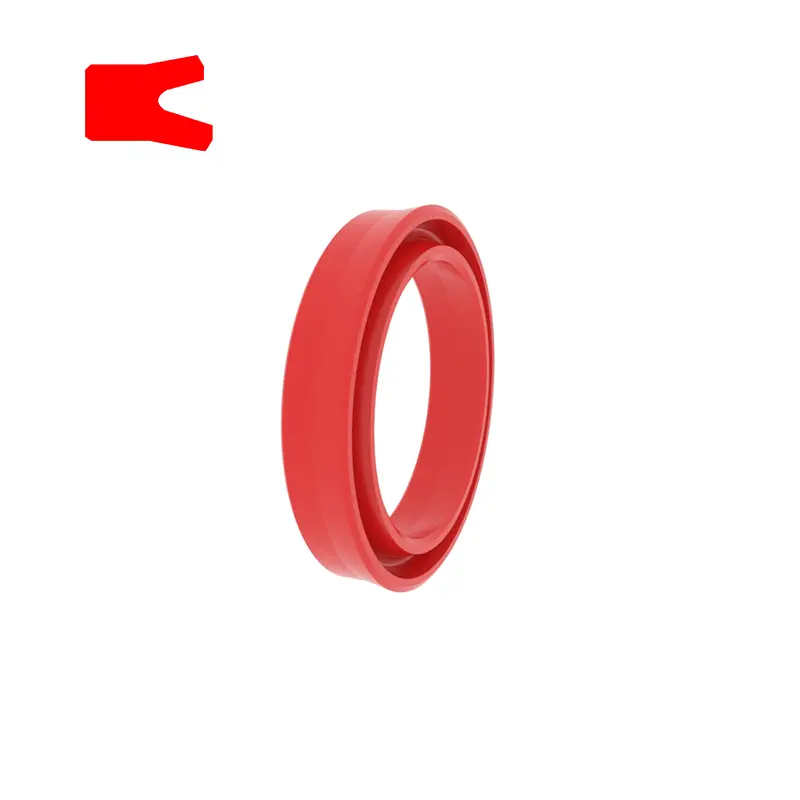

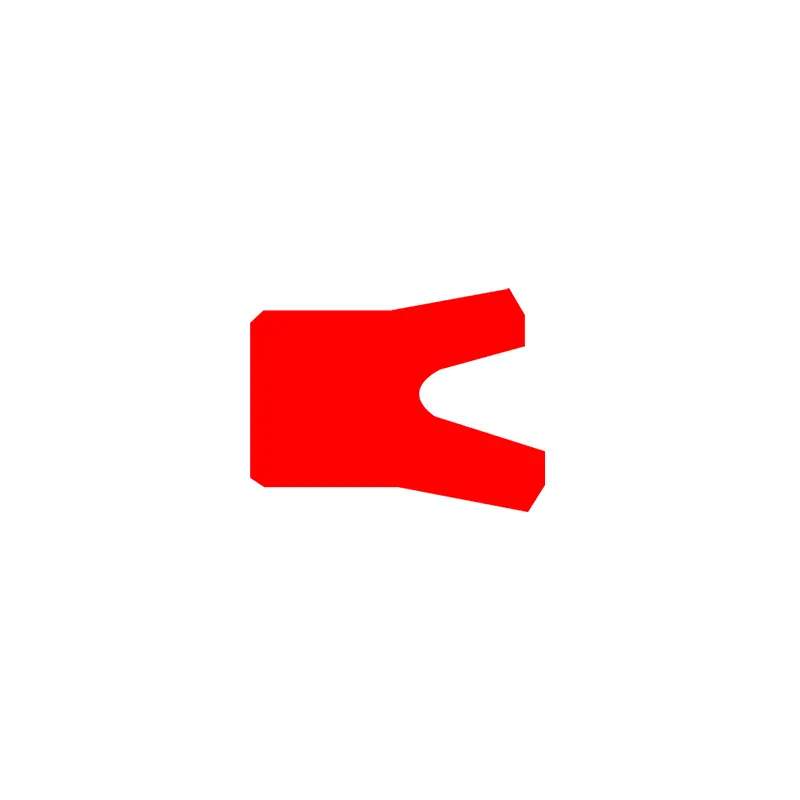

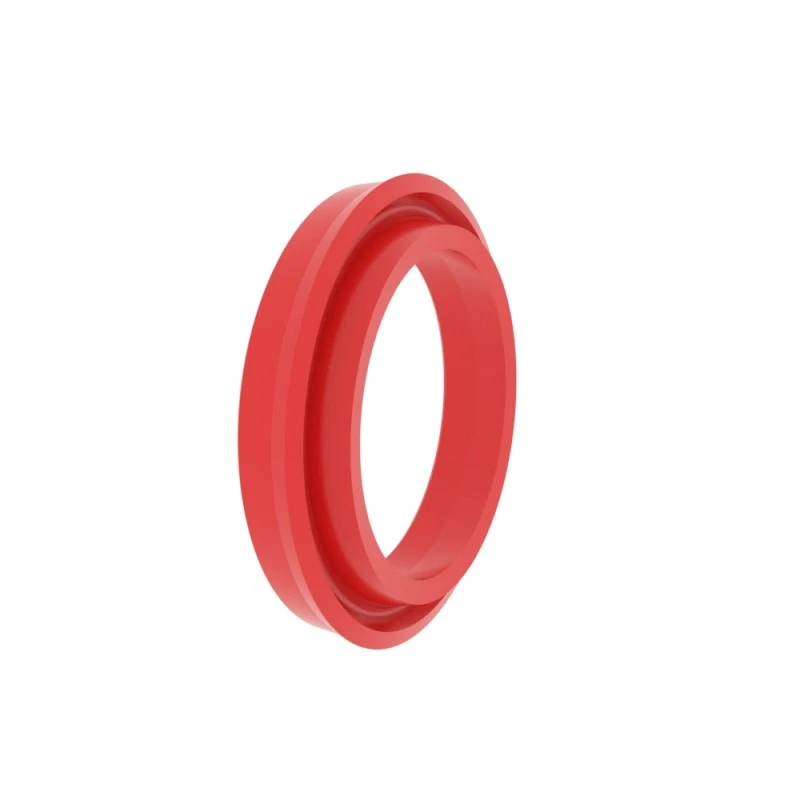

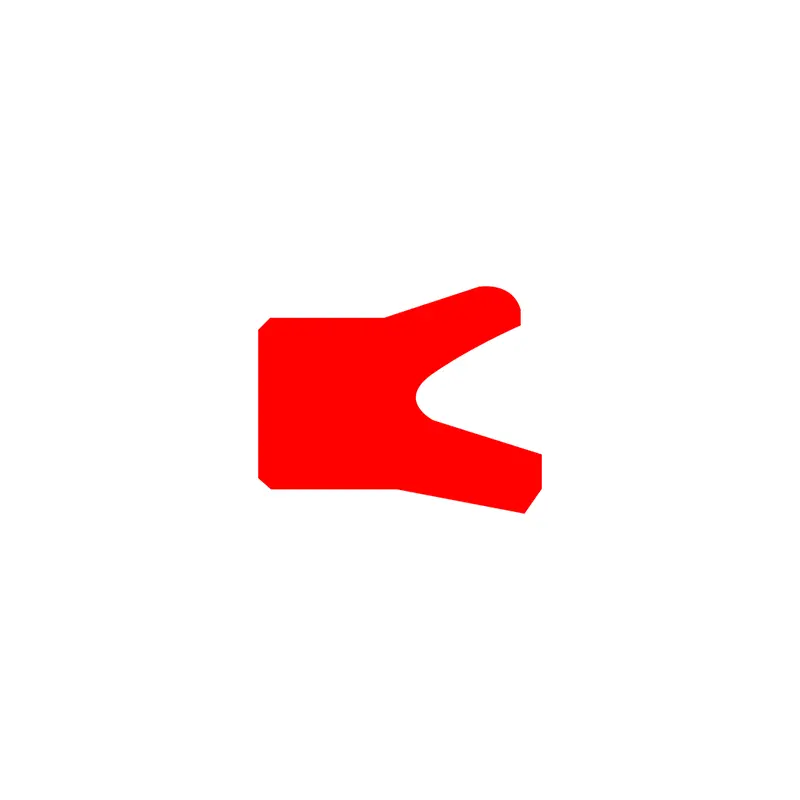

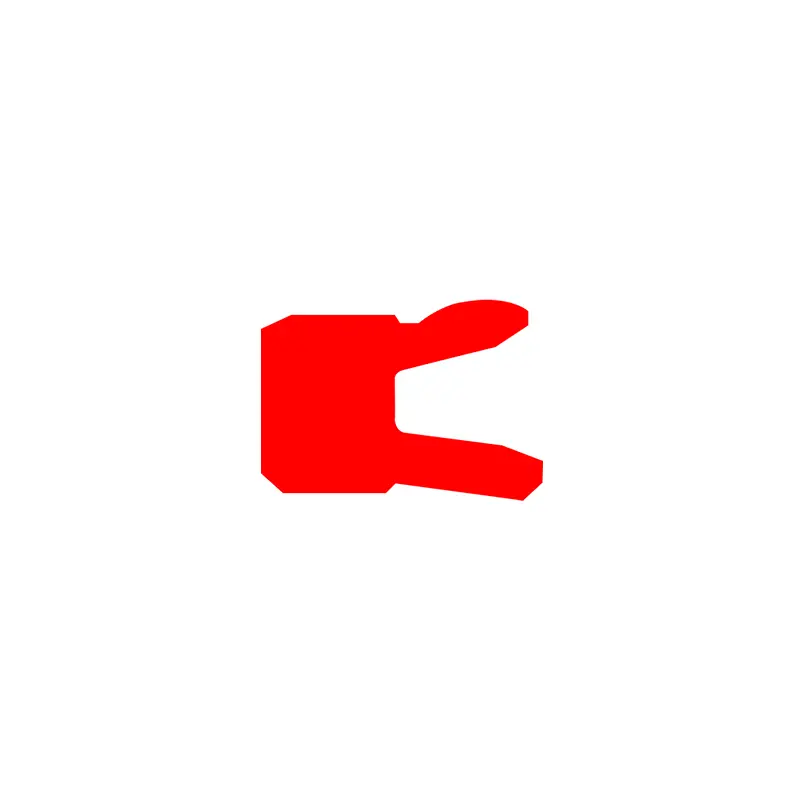

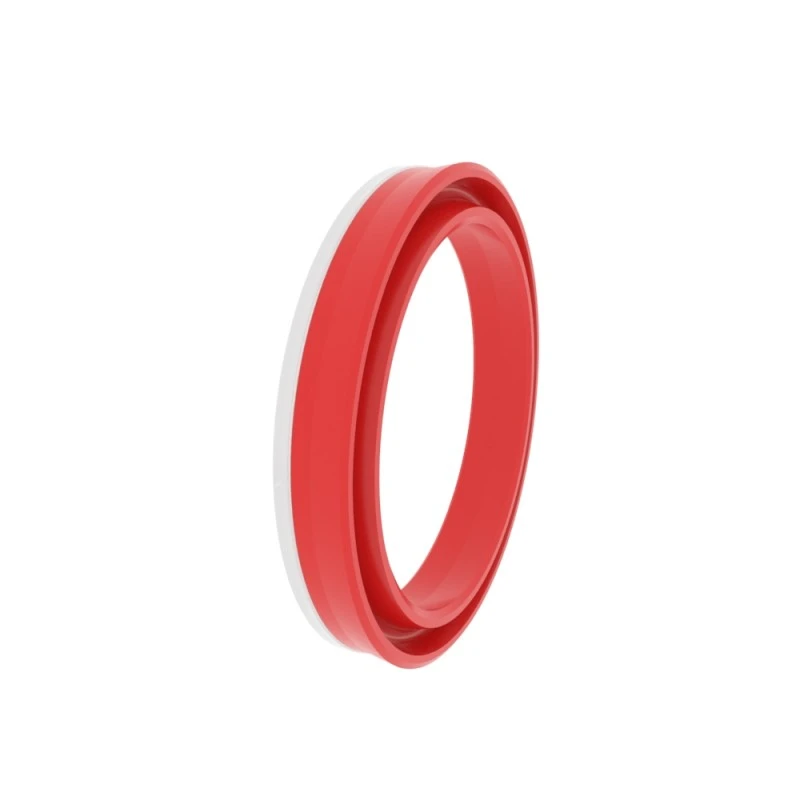

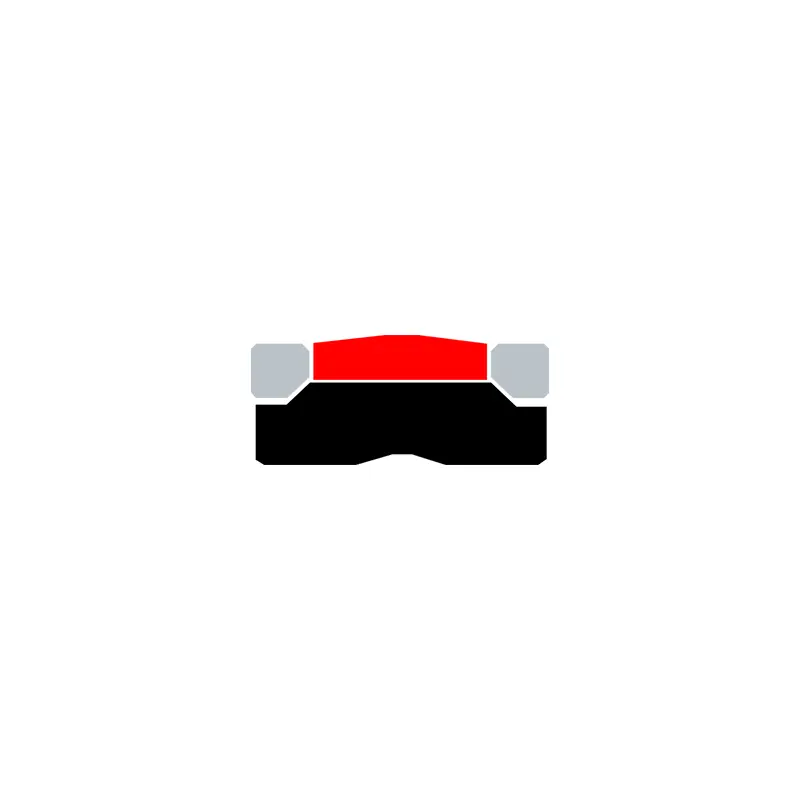

RCK101
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raర |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
H10 |
|
Φd |
హెచ్ 9 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCK101
గాడి పరిమాణం: 100x84x10
పదార్థం: RC-PU-H

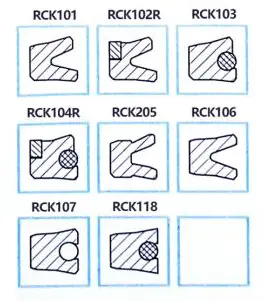

ముద్ర రకం: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
ప్రధాన అనువర్తనం: హైడ్రాలిక్ మరియు న్యూమాటిక్ సిలిండర్లకు అనువైనది
ప్రయోజనాలు: గాడిలో పొందుపరిచినప్పుడు ఇది స్థిరంగా ఉంటుంది, అద్భుతమైన డైనమిక్ మరియు స్టాటిక్ సీలింగ్ పనితీరును కలిగి ఉంటుంది, విస్తృత ఉష్ణోగ్రత పరిధికి వర్తిస్తుంది మరియు డైనమిక్ పరిస్థితులలో బలమైన అవశేష చమురు రాబడి సామర్థ్యాన్ని కలిగి ఉంటుంది.
పదార్థం: పాలియురేతేన్, రబ్బరు
|

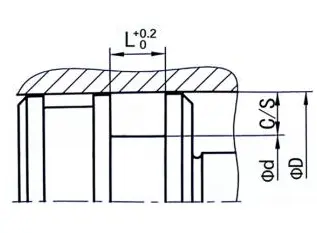

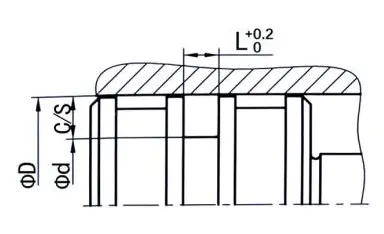

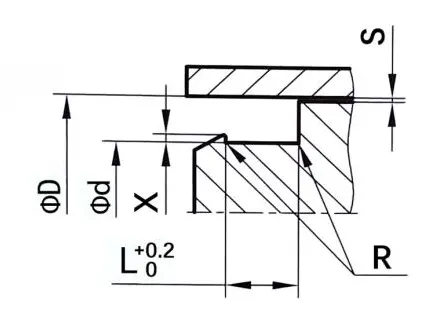

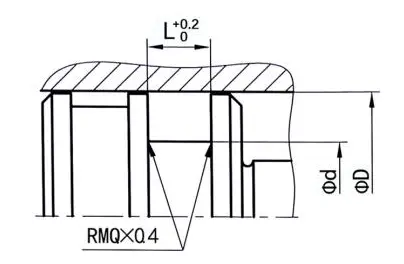

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) |
||||||||
|
|
|
Φd |
Φd |
L |
సి/సె |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ |
|||
|
100 బార్ |
250 బార్ |
400 బార్ |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

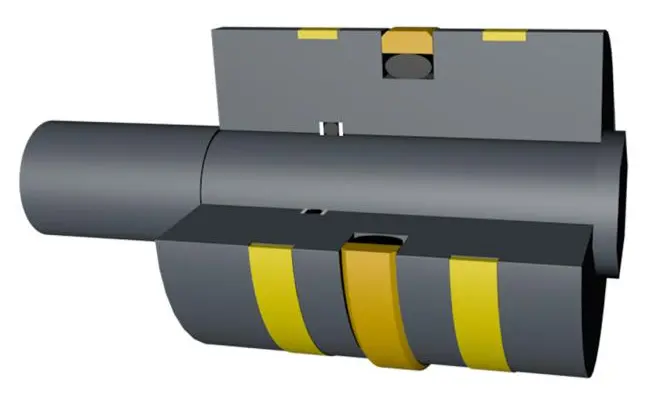

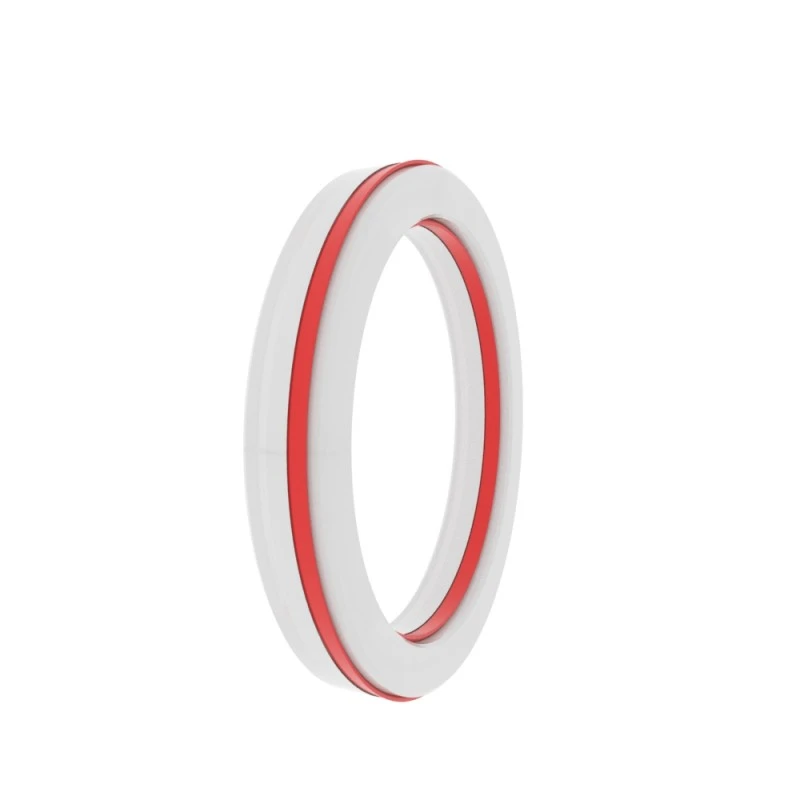

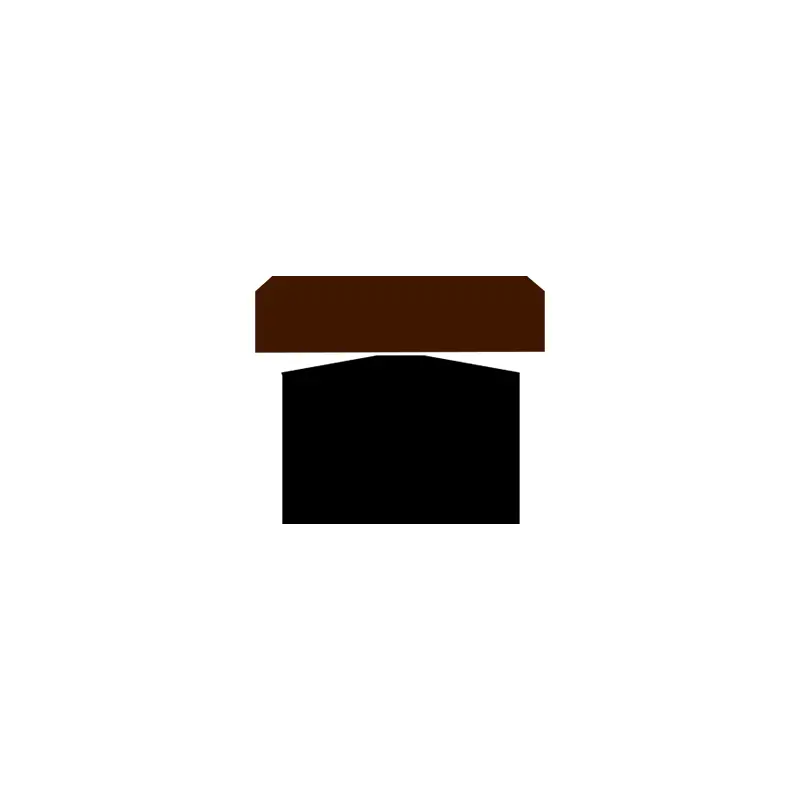

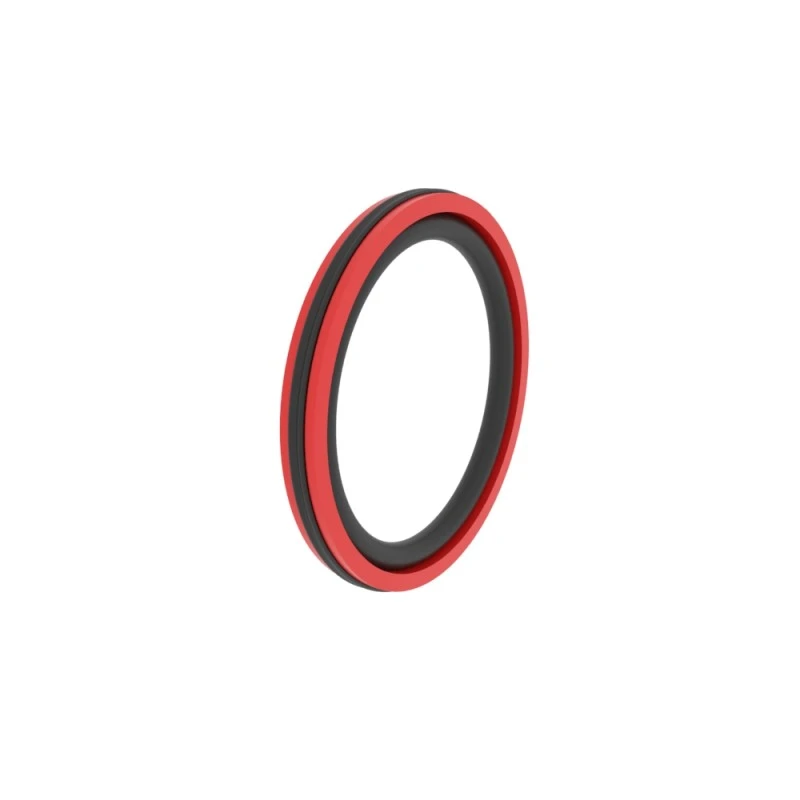

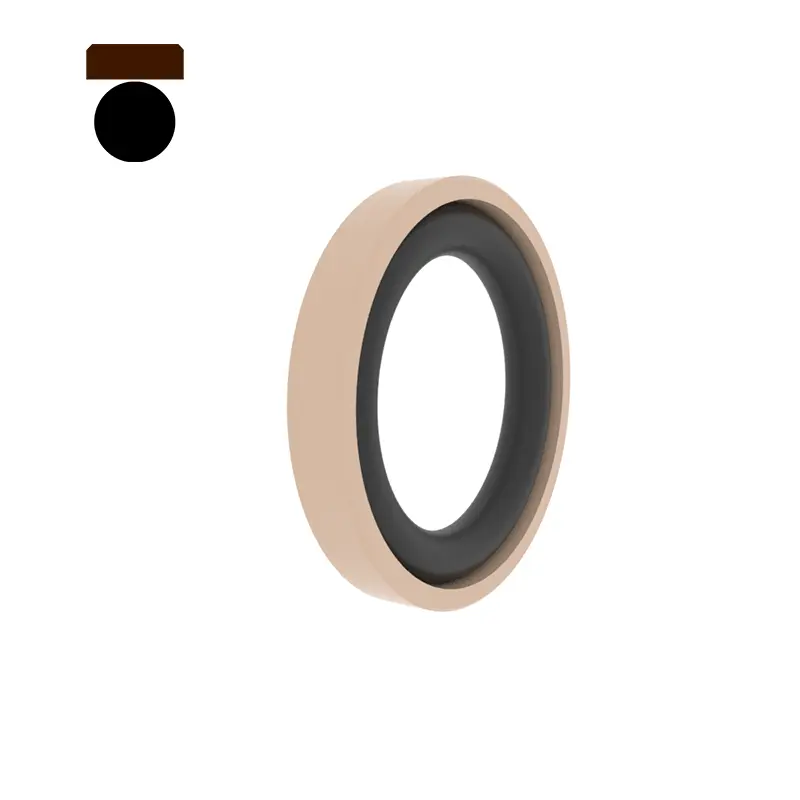

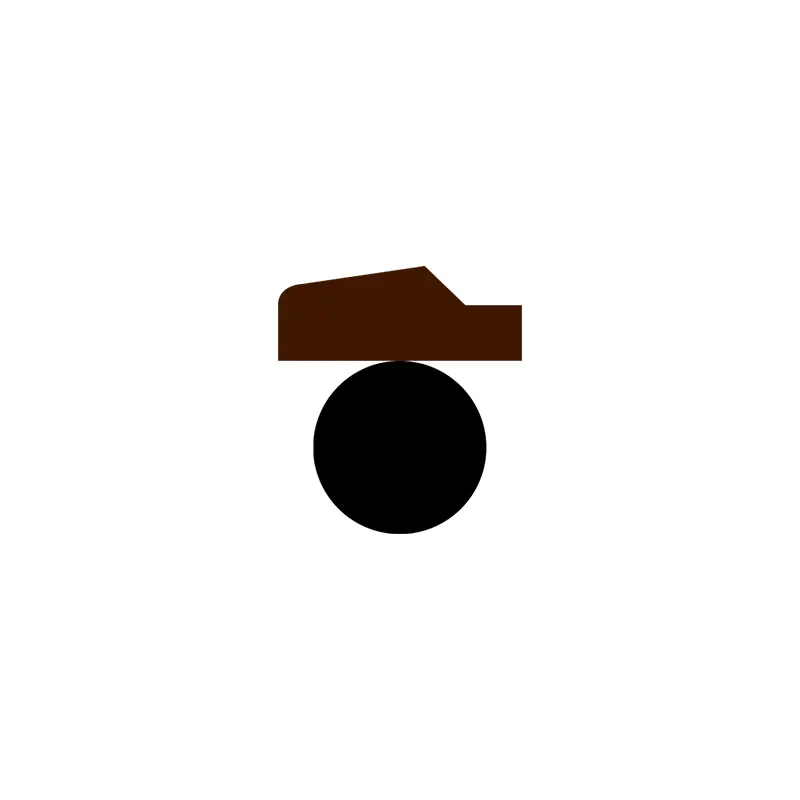

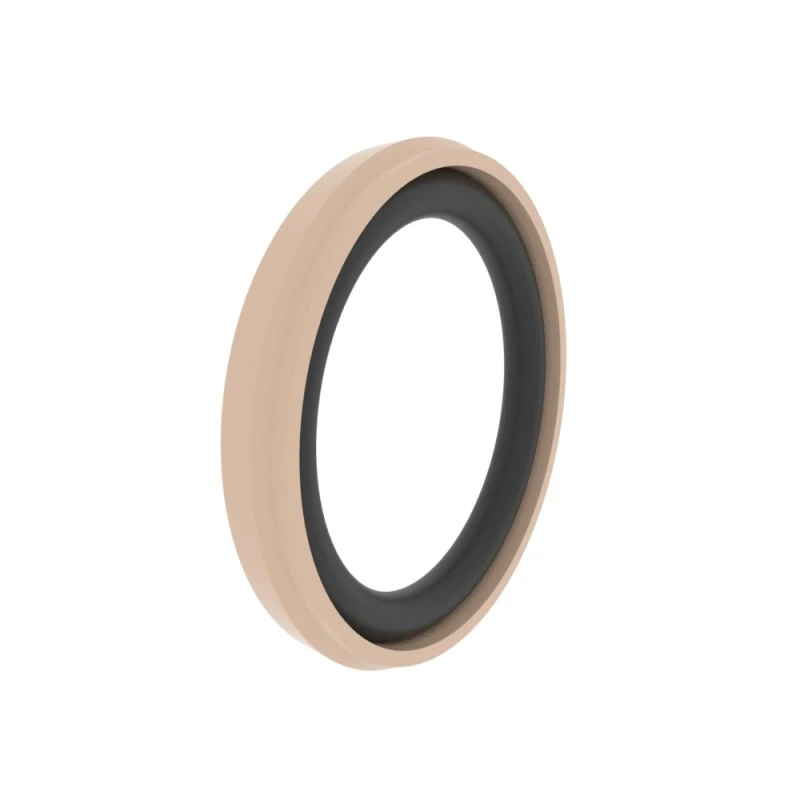

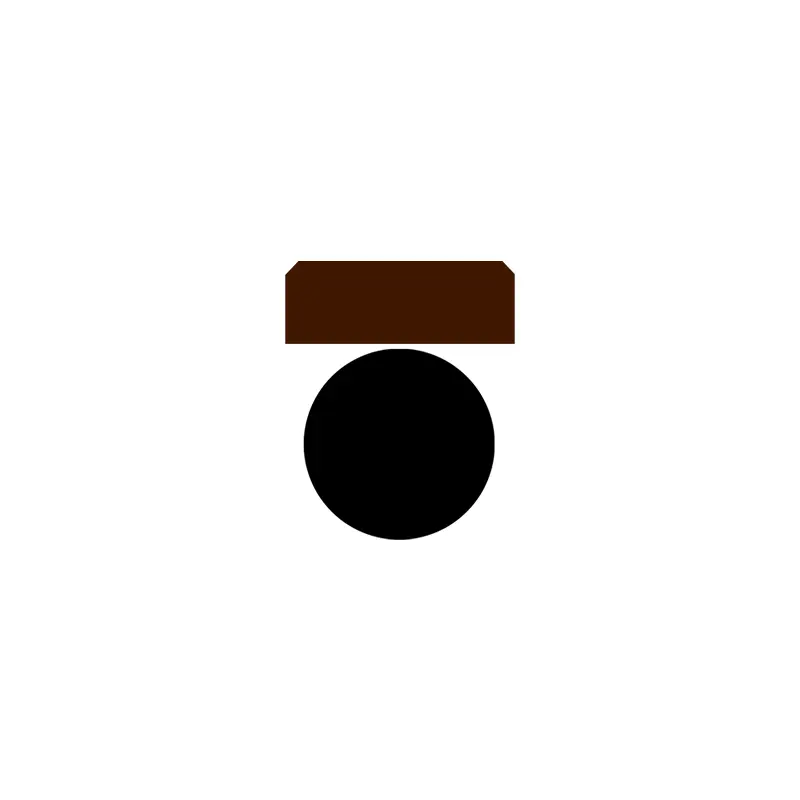

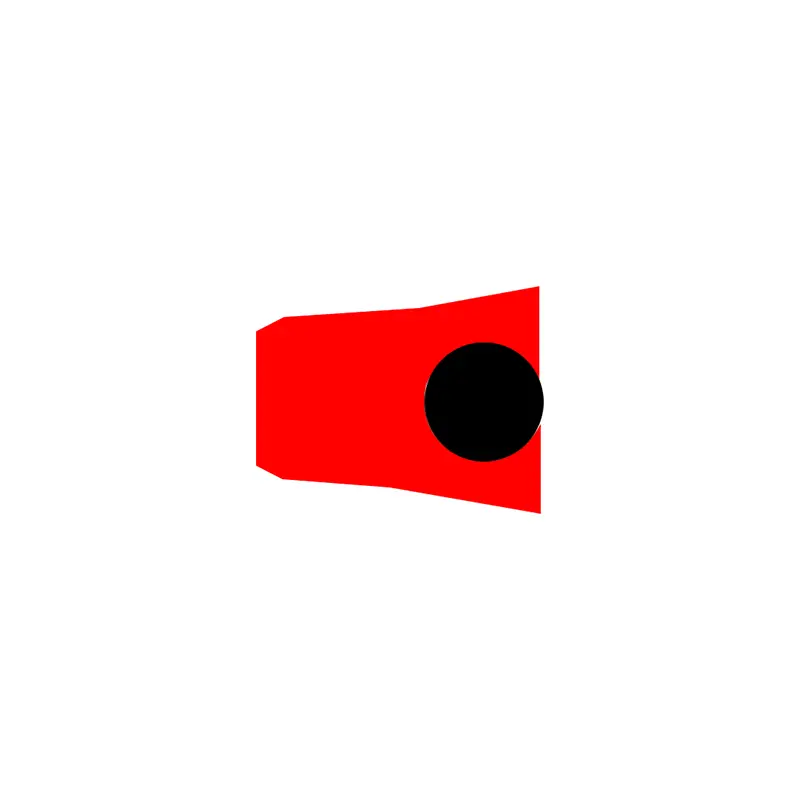

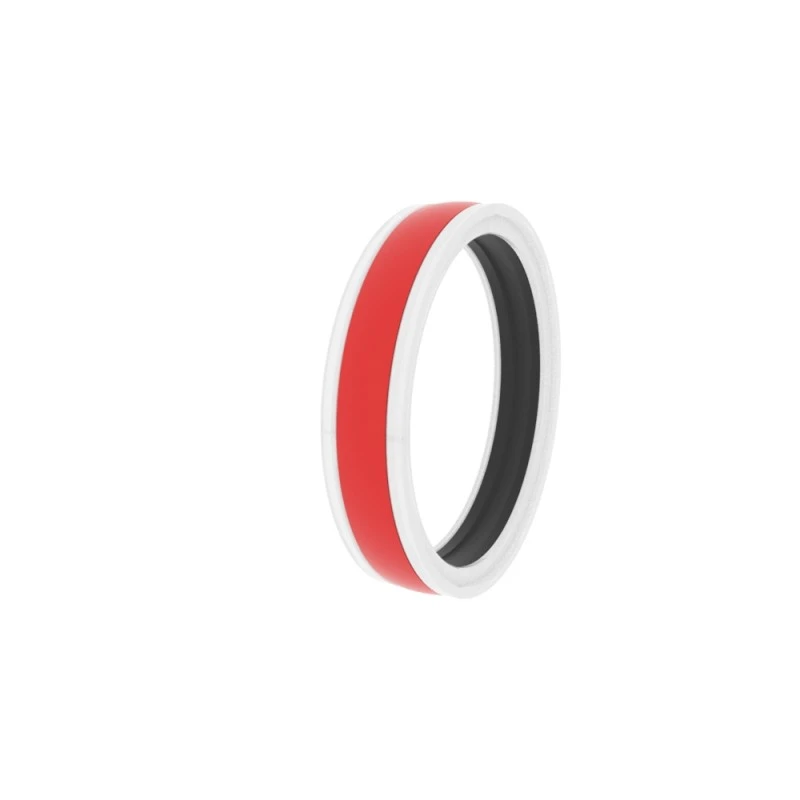

RCK108
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raర |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
H10 |
|
Φd |
హెచ్ 9 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCK108
గాడి పరిమాణం: 100x84.5x6.3
మెటీరియల్: PTFE3+NBR
ముద్ర రకం: RCK108, RCK125, RCK140, RCK238, RCK138
ప్రధాన అప్లికేషన్: ప్రామాణిక హైడ్రాలిక్ సిలిండర్లు మరియు మొబైల్ హైడ్రాలిక్ యంత్రాలు
ప్రయోజనాలు: తక్కువ ఘర్షణ, హైడ్రాలిక్ క్రీప్, అధిక దుస్తులు నిరోధకత, మంచి యాంటీ-ఎక్స్‌ట్రాషన్ పనితీరు, మంచి ఉష్ణ వాహకత, స్థిరమైన ఎంబెడ్డింగ్ గాడి, విస్తృత ఉష్ణోగ్రత పరిధి లేదు.
పదార్థం: టెట్రాఫ్లోరోఎథైలీన్ + నైట్రిల్ రబ్బరు లేదా ఫ్లోరిన్ రబ్బరు, అల్ట్రా-హై కాఠిన్యం పాలియురేతేన్ + నైట్రిల్ రబ్బరు
|

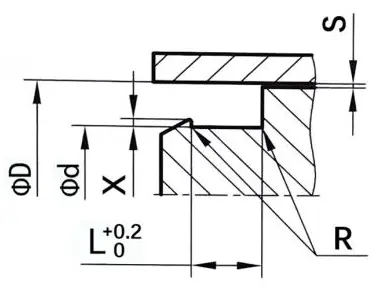

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) |
||||||||
|
|
|
Φd |
Φd |
L |
సి/సె |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ |
|||
|
100 బార్ |
250 బార్ |
400 బార్ |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

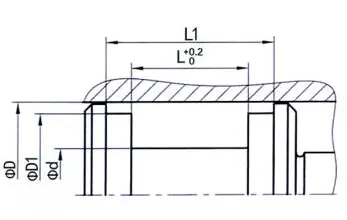

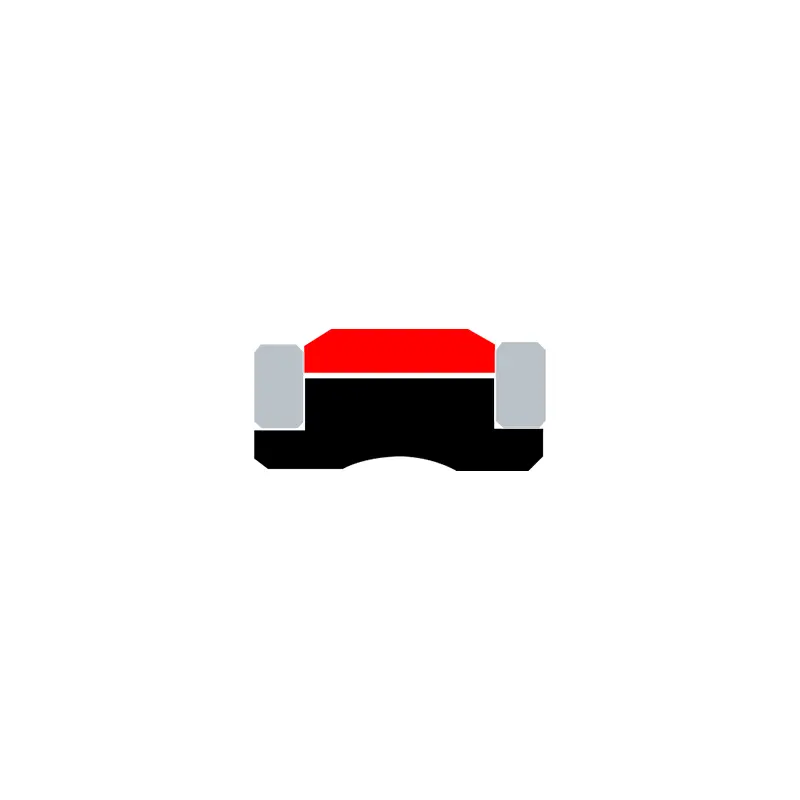

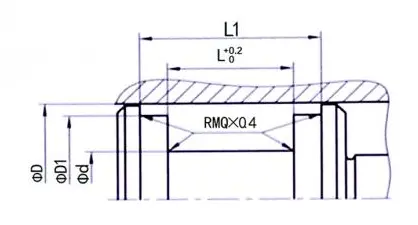

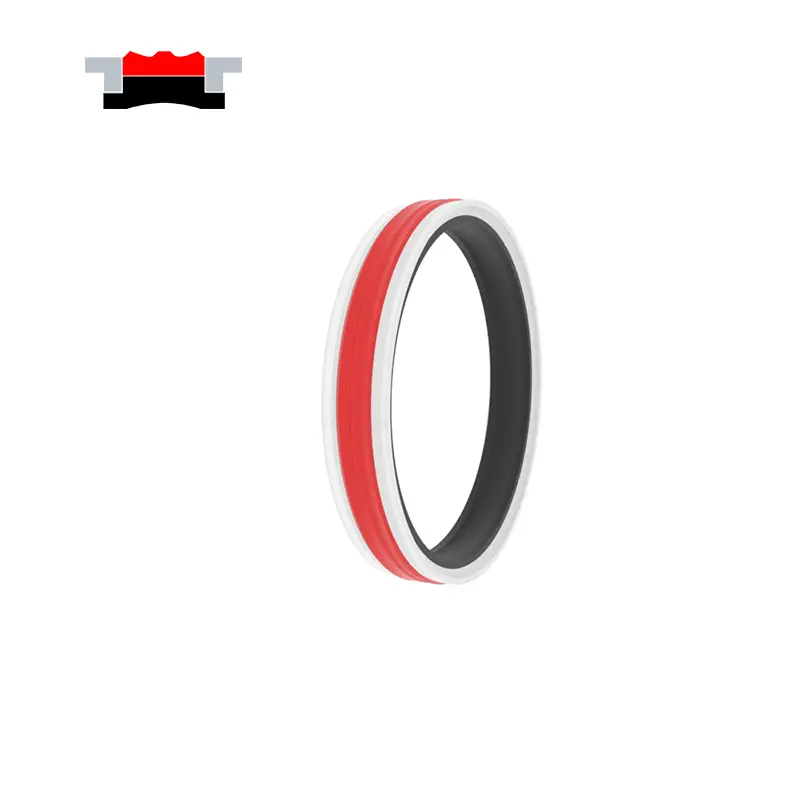

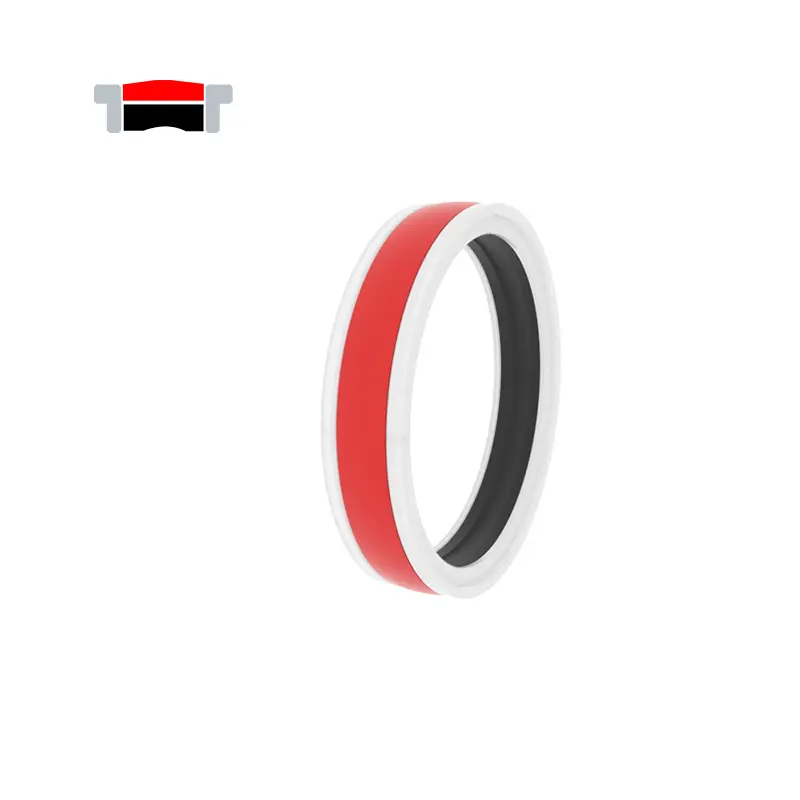

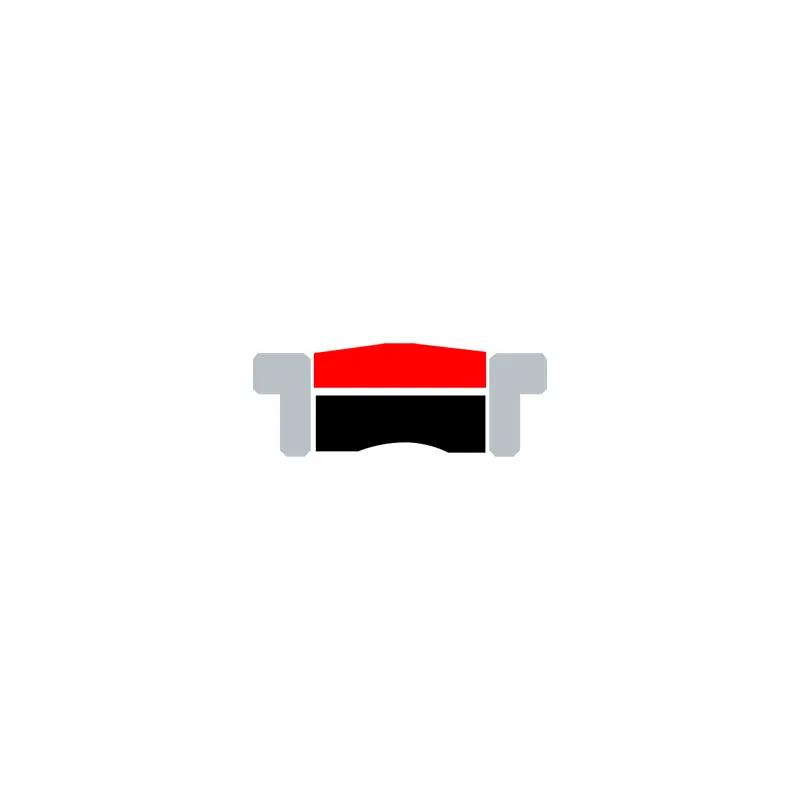

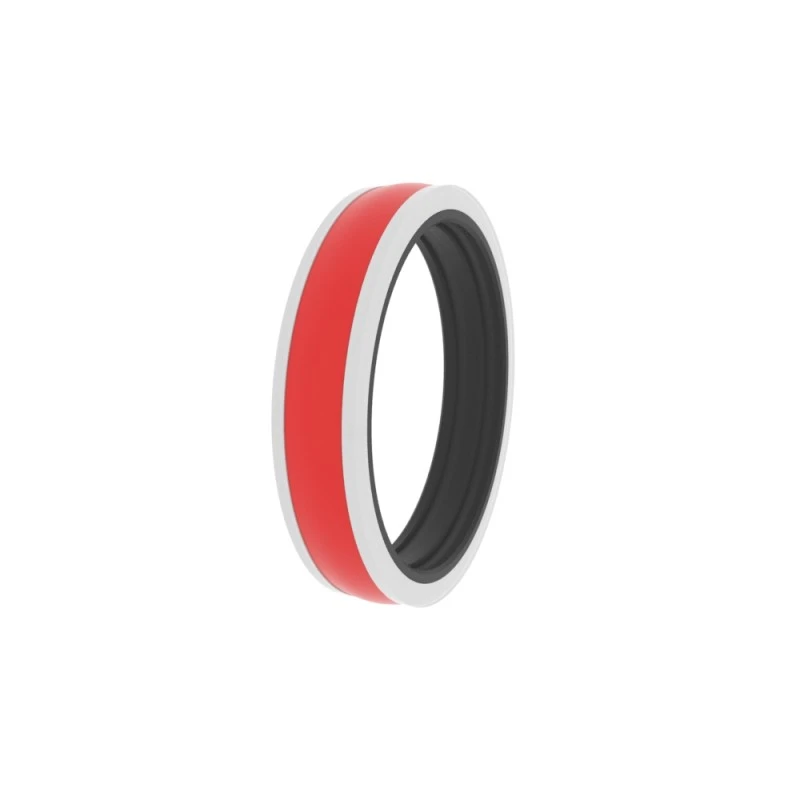

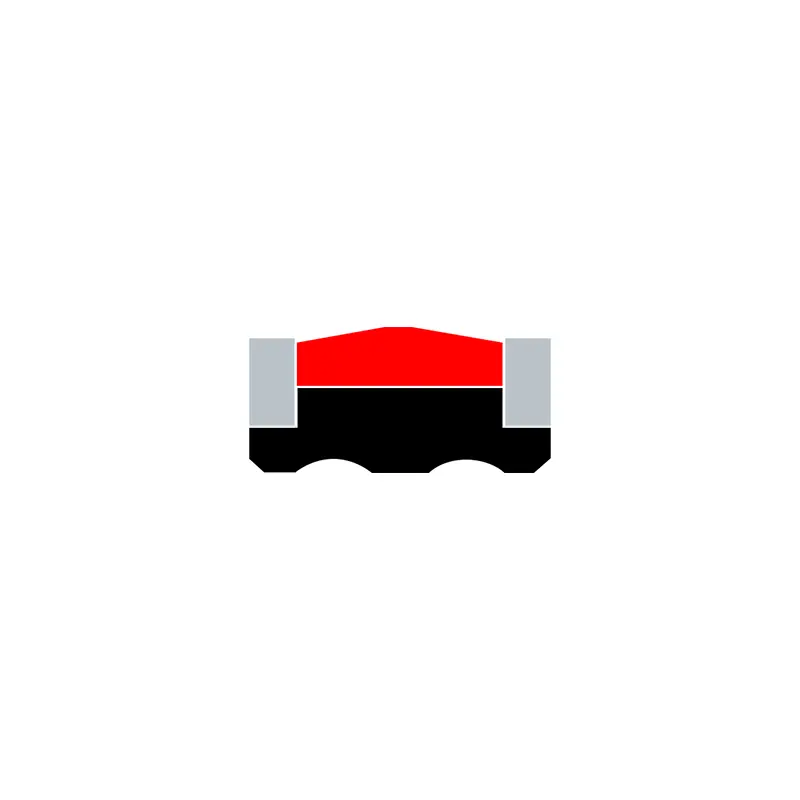

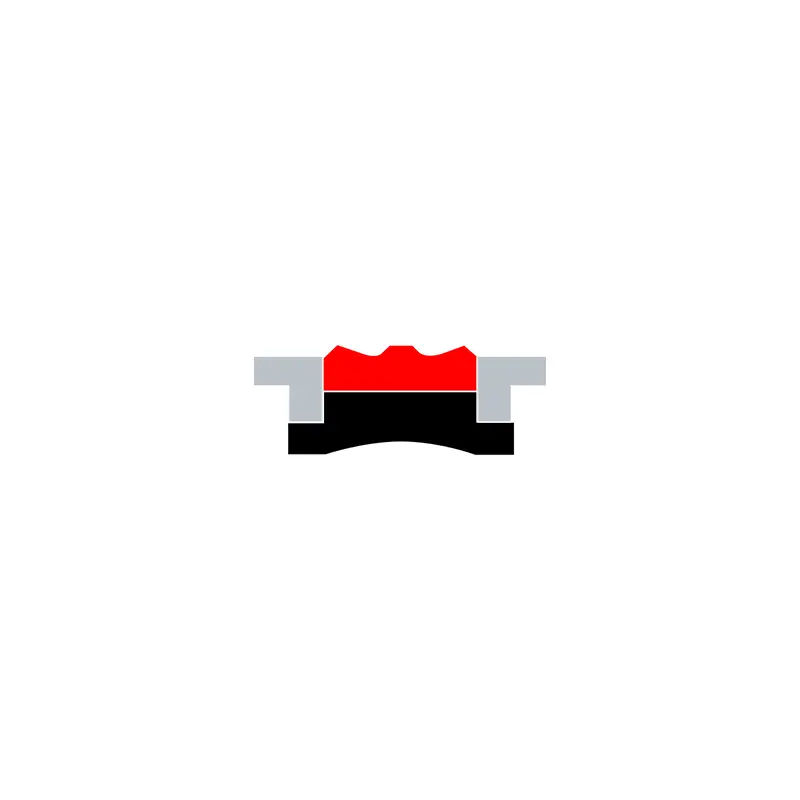

RCK109N
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
Φd1 ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
ఎల్ 1 ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raర |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
H10 |
|
Φd |
హెచ్ 9 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCK109N
గాడి పరిమాణం: 100x80x95x25/36
మెటీరియల్: RC-PU-H+NBR+POM
ముద్ర రకం: RCK109, RCK117
ప్రధాన అనువర్తనం: నిర్మాణ యంత్రాలు, వ్యవసాయ యంత్రాలు, క్రేన్లు, ప్రామాణిక సిలిండర్లు
ప్రయోజనాలు: అద్భుతమైన స్టాటిక్ మరియు డైనమిక్ సీలింగ్, అదనపు గైడ్ రింగులు, యాంటీ-ఎక్స్‌ట్రాషన్, యాంటీ-డిస్టారెంట్ స్ట్రక్చర్, వేగవంతమైన పీడన మార్పులతో పని పరిస్థితులకు అనువైన అవసరం లేదు.
పదార్థం: పాలియురేతేన్, రబ్బరు, పాలియురేతేన్, టెట్రాఫ్లోరోఎథైలీన్
|
సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
ఎల్ 1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

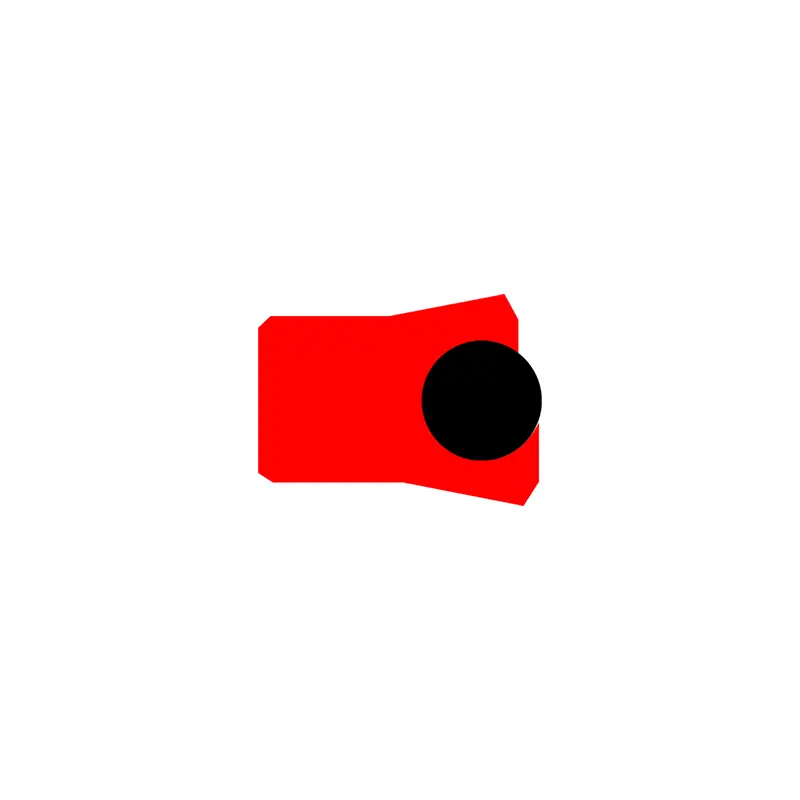

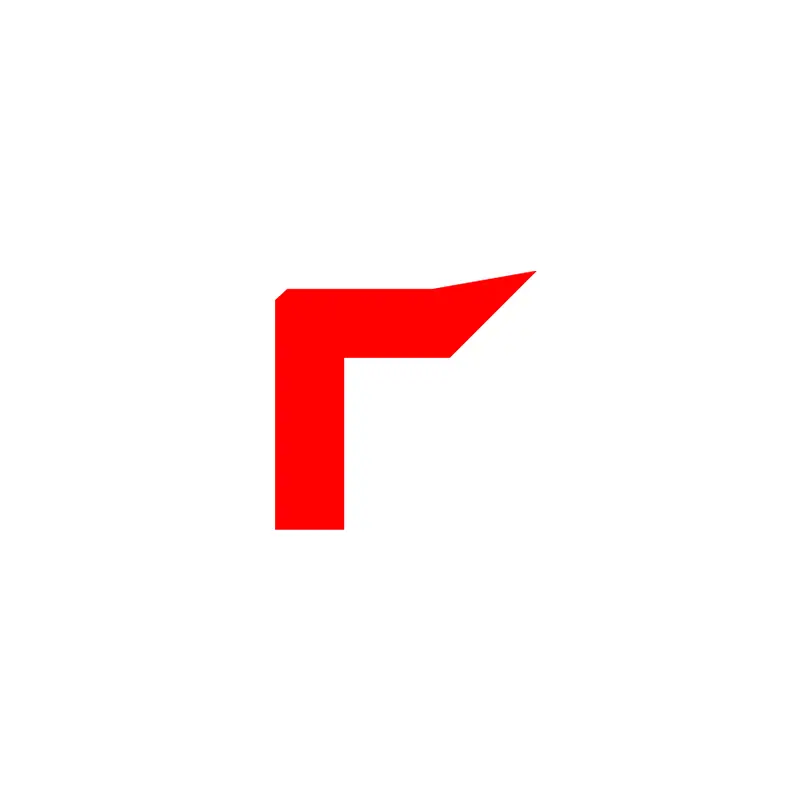

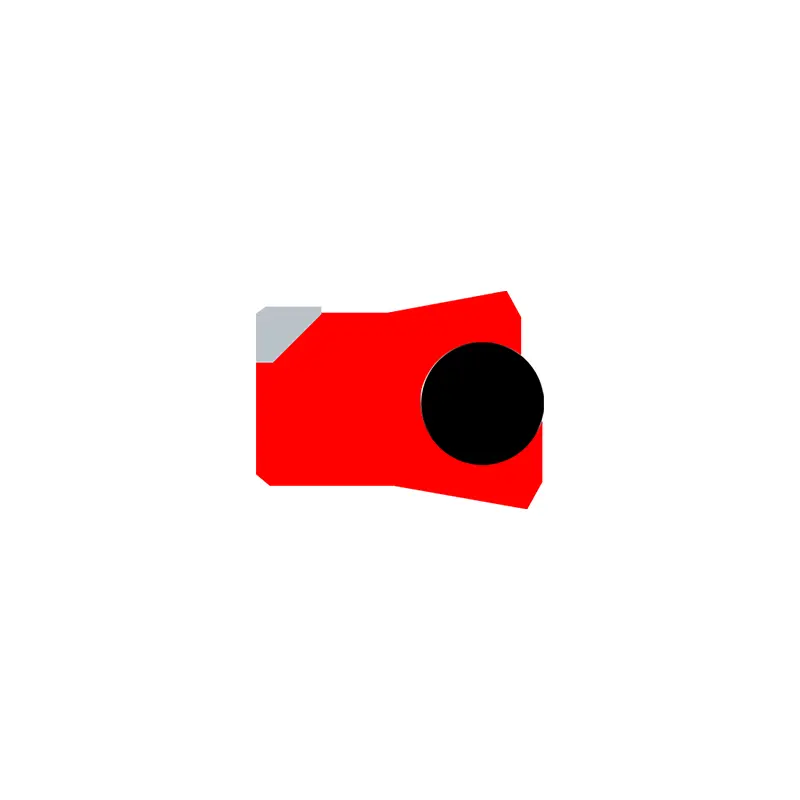

RCK119
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raర |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
H10 |
|
Φd |
హెచ్ 9 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCK119
గాడి పరిమాణం: 100x90.6x7.1
పదార్థం: PTFE4 + V
ముద్ర రకం: RCK119
ప్రధాన అనువర్తనం: రసాయన పరిశ్రమ, ఫాస్ట్ సిలిండర్లు మరియు పొజిషనింగ్ యంత్రాలు, ఆహార పరిశ్రమ, ce షధ పరిశ్రమ, సంచితాలు.
ప్రయోజనాలు: అధిక ఉష్ణోగ్రతలు మరియు వివిధ రసాయన మాధ్యమాలకు నిరోధకత, తక్కువ ఘర్షణ గుణకం, క్రీప్ లేదు, మంచి పొడి ఘర్షణ లక్షణాలు, తక్కువ స్టాటిక్ మరియు డైనమిక్ ఘర్షణ విలువలు.
పదార్థం: PTFE+ఆకు వసంత
|

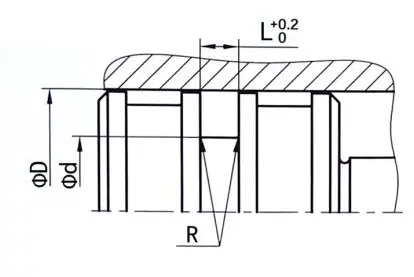

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ లు |
|||
|
100 బార్ |
250 బార్ |
400 బార్ |
||||||||
|
14-24.9 |
డి -4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
డి -6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
డి -9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
డి -12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
డి -19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
