రోటరీ సీల్స్ తిరిగే ప్రతి దృష్టాంతంలో "రక్షణ-పీడన నిరోధక-దీర్ఘకాలిక" ట్రినిటీ పరిష్కారాన్ని అందించడానికి మేము కట్టుబడి ఉన్నాము. 200+ మెటీరియల్ సూత్రాలు మరియు నిర్మాణ పేటెంట్ల ద్వారా, మేము వినియోగదారులకు వైఫల్య రేట్లను తగ్గించడానికి మరియు TCO ఆప్టిమైజేషన్‌ను సాధించడంలో సహాయపడతాము. ఉత్పత్తి నమూనాల మొత్తం శ్రేణి చాలా వైవిధ్యమైనది. మీరు వాస్తవ అవసరాలకు అనుగుణంగా ఎంచుకోవచ్చు లేదా మా నుండి రోటరీ ముద్రలను అనుకూలీకరించవచ్చు.

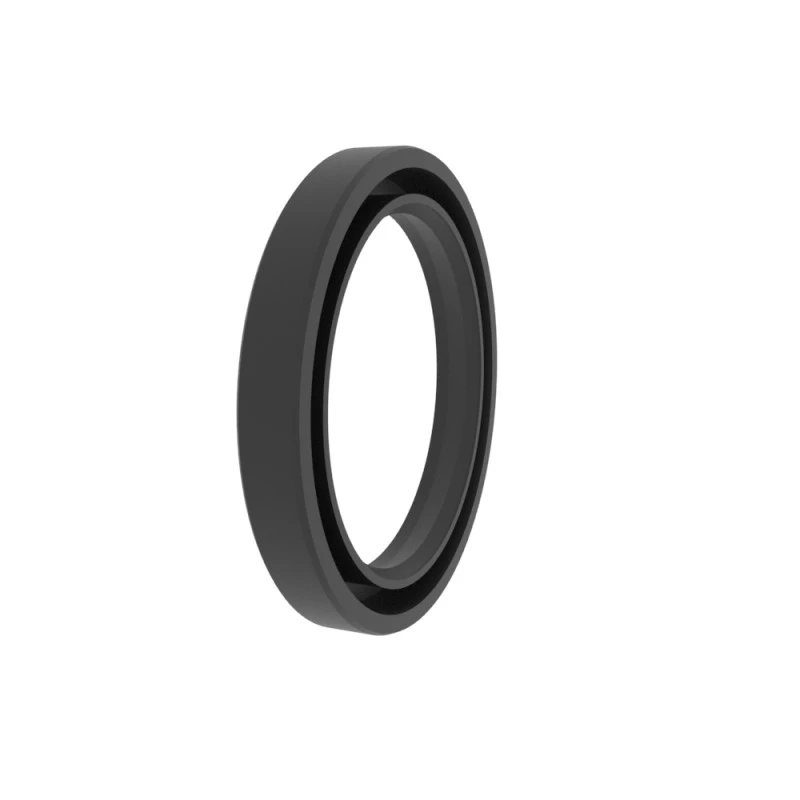

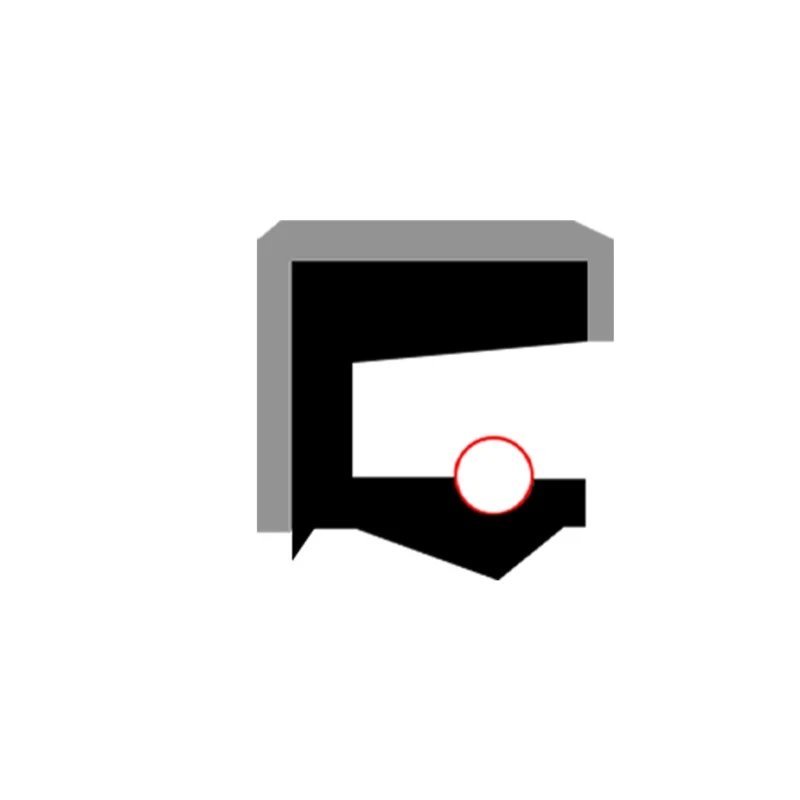

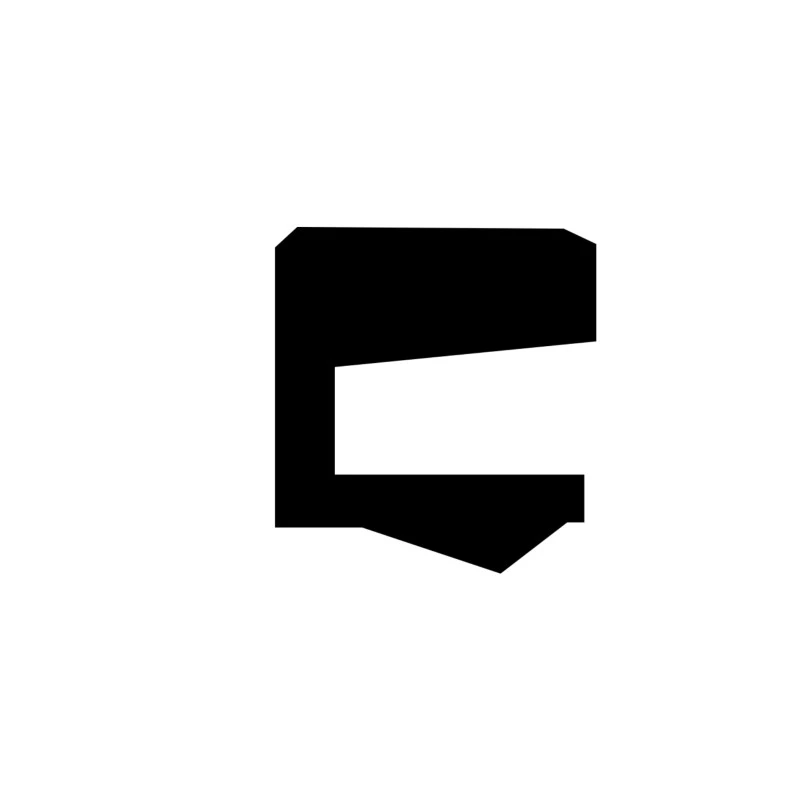

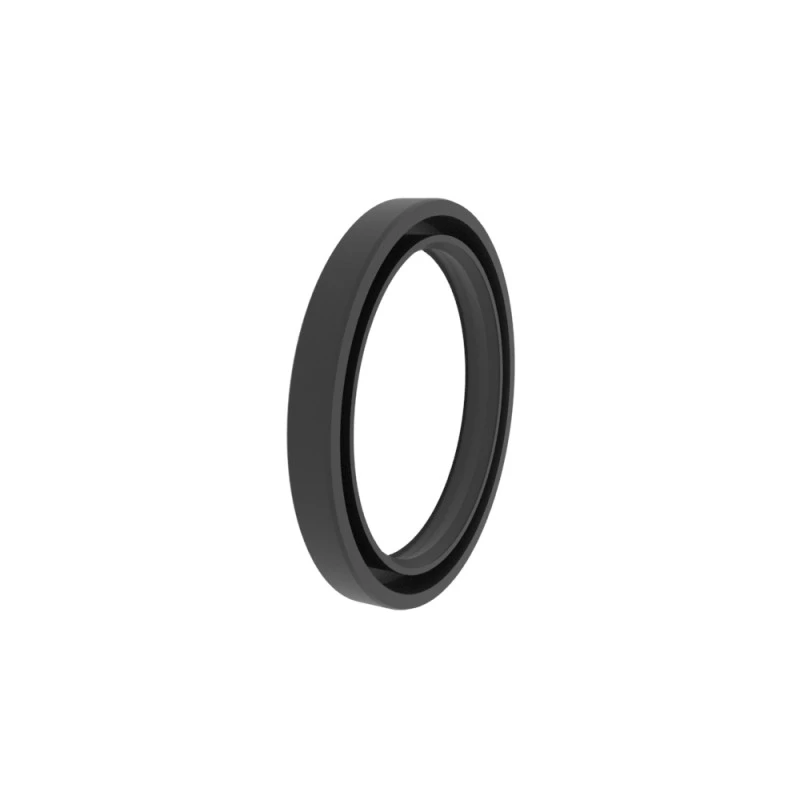

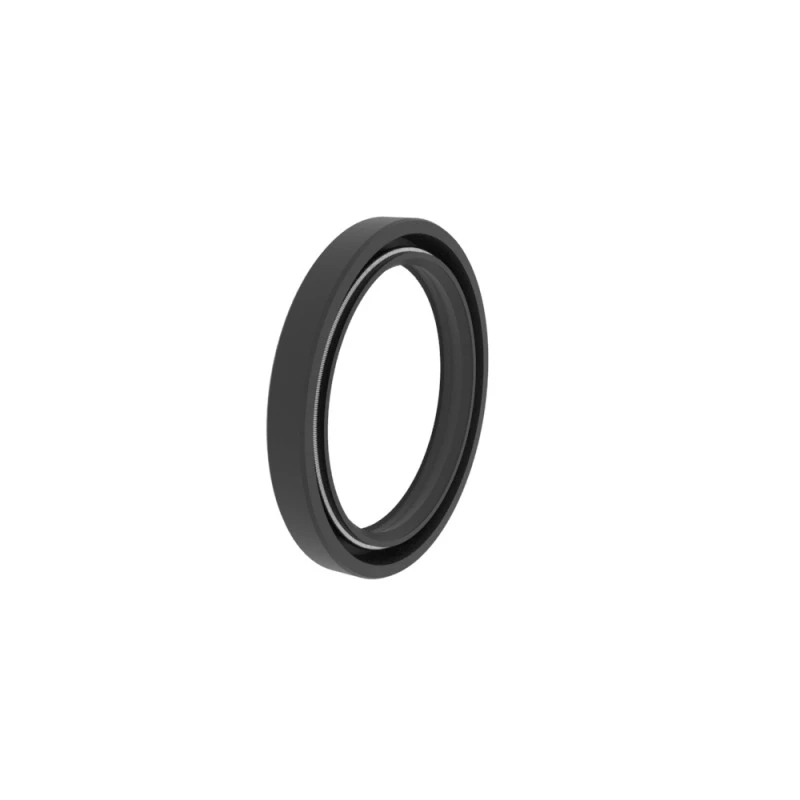

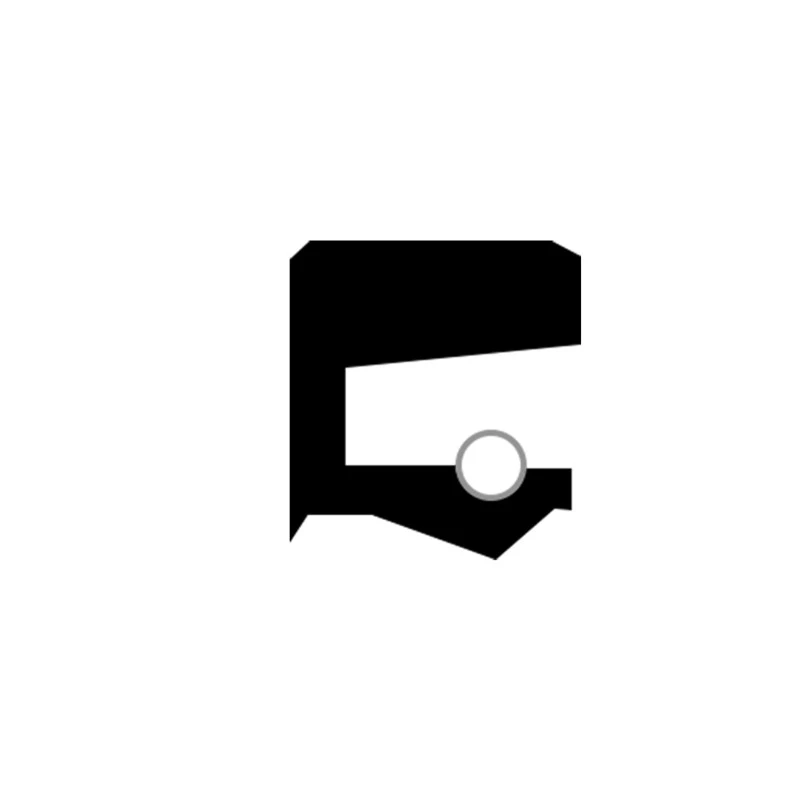

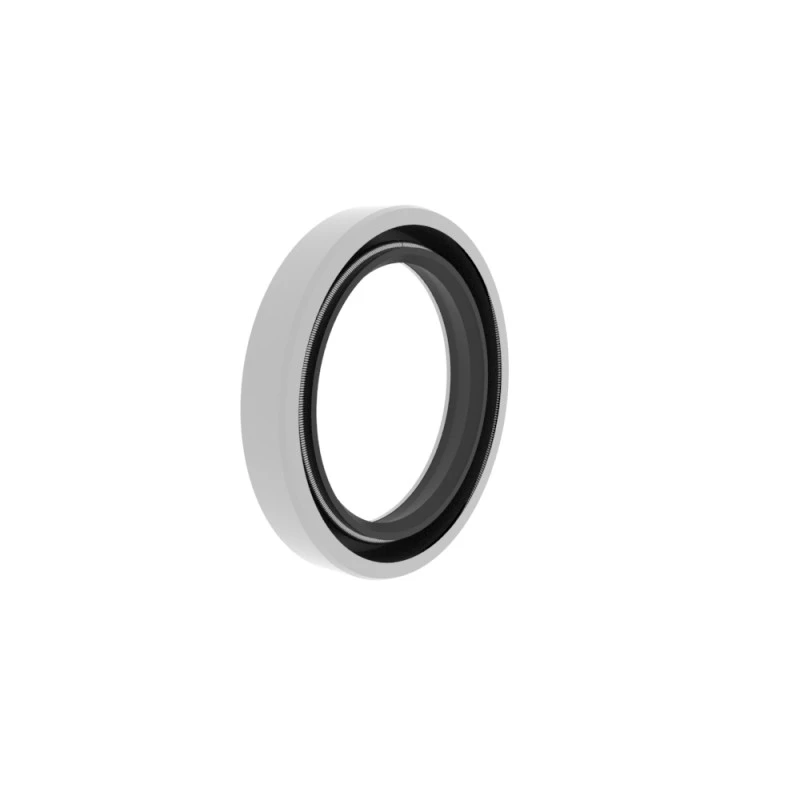

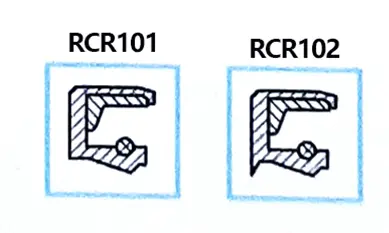

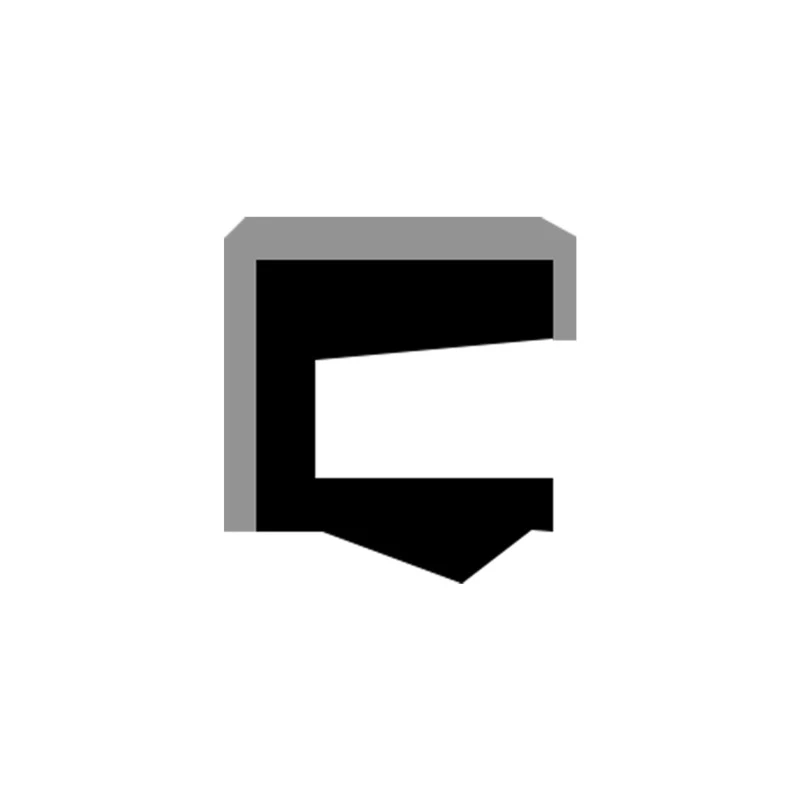

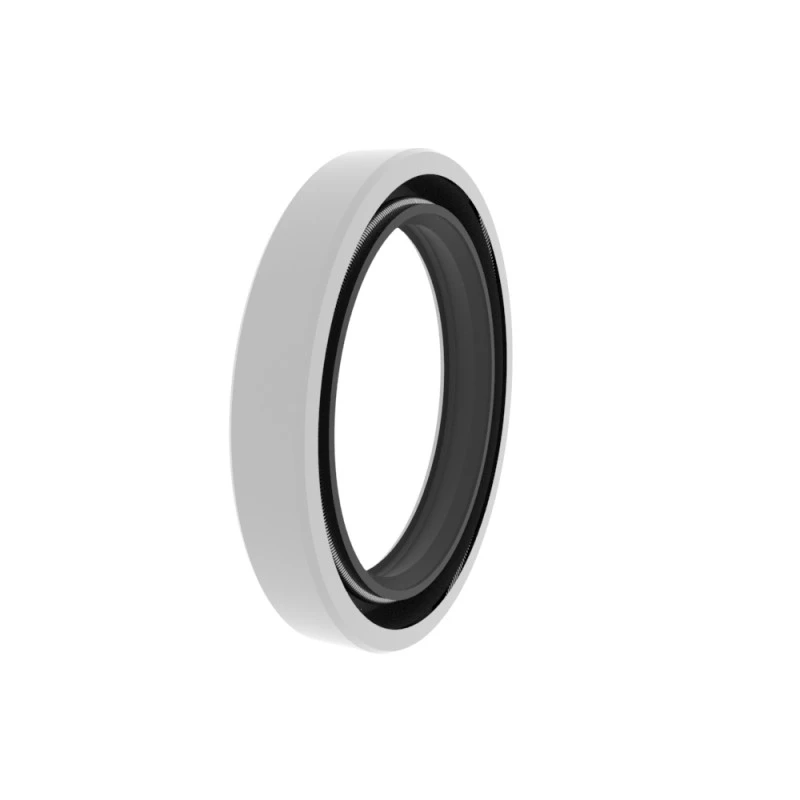

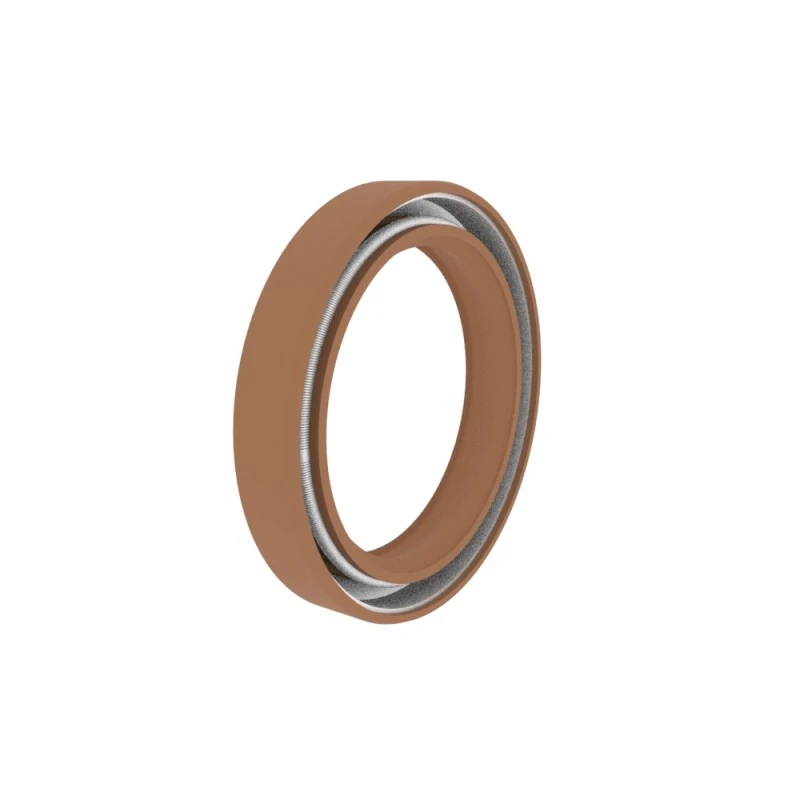

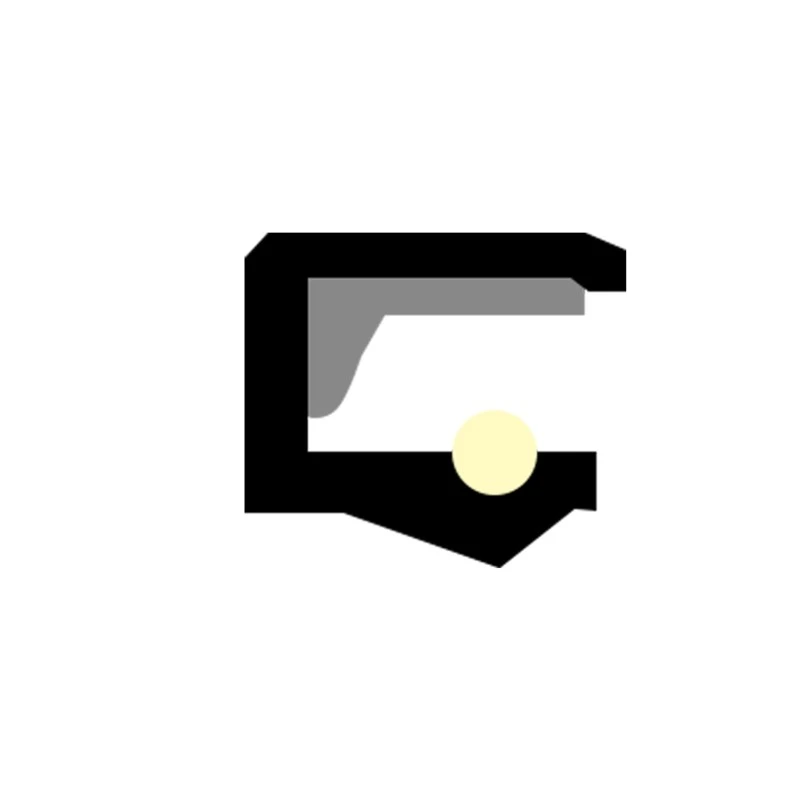

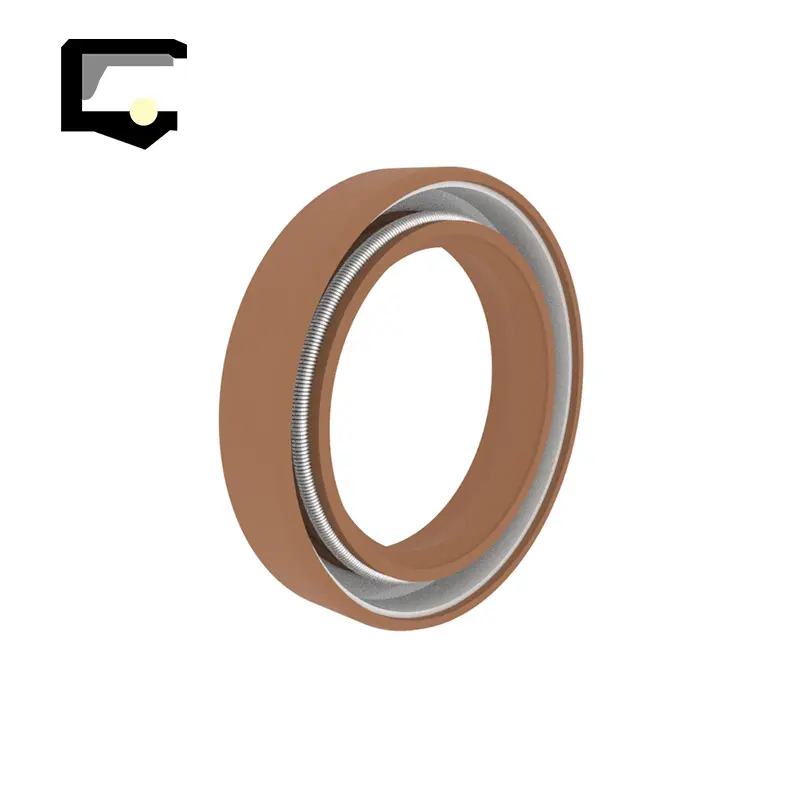

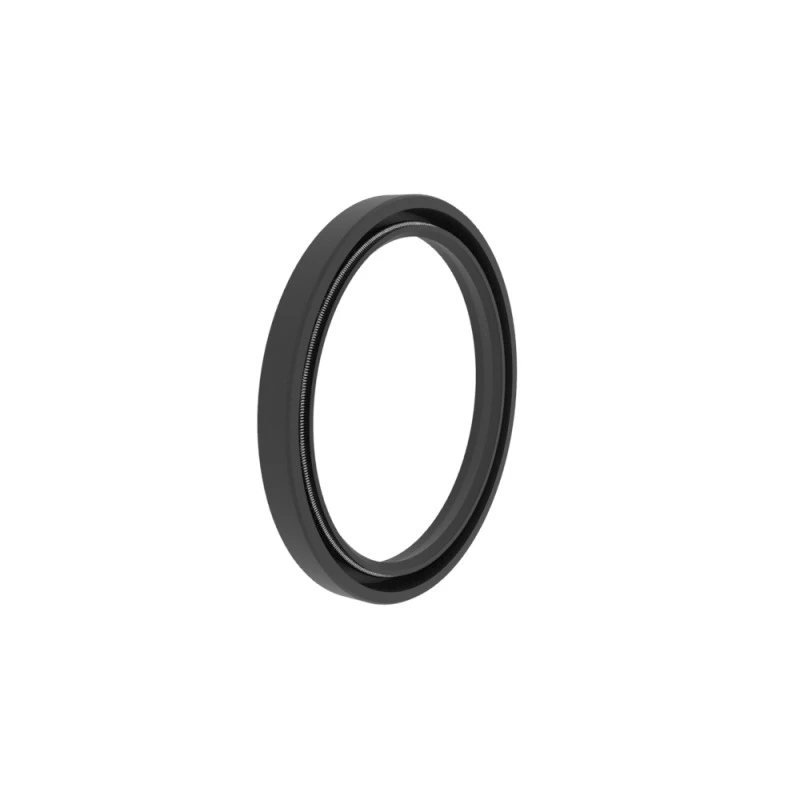

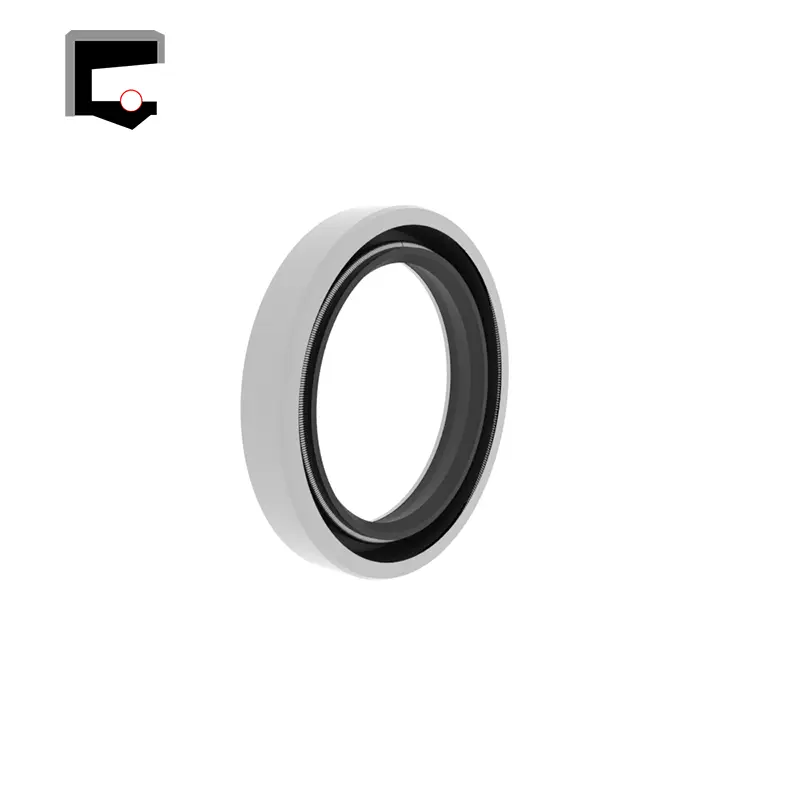

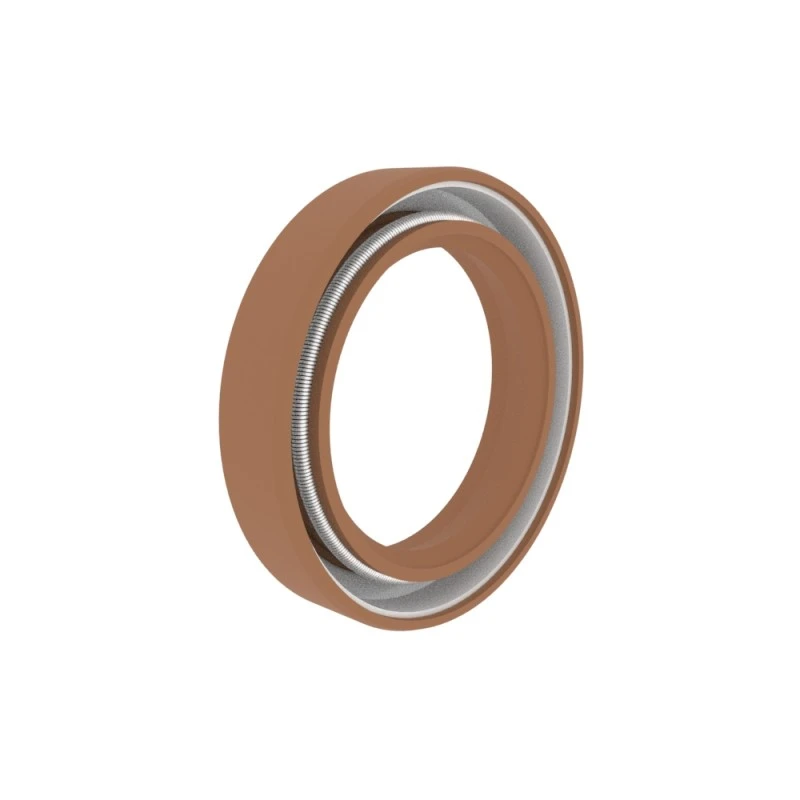

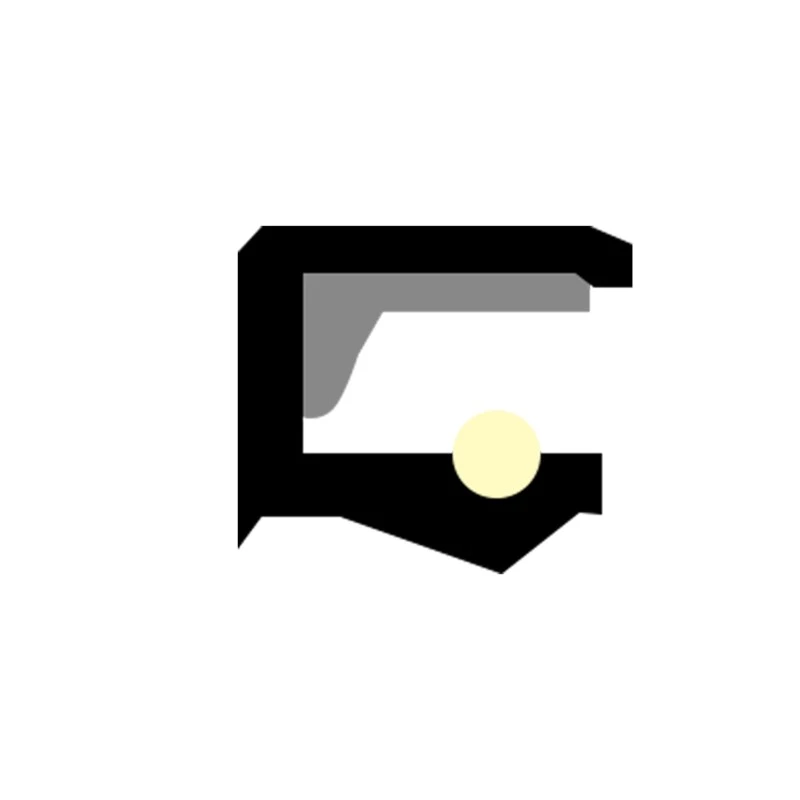

RCR101 రోటరీ అస్థిపంజరం సింగిల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, యాక్సియల్ ఓపెన్ గ్రోవ్ ఇన్‌స్టాలేషన్, విస్తృతంగా ఉపయోగించబడుతోంది, ఎక్కువగా బేరింగ్‌ల కోసం రక్షిత మూలకంగా ఉపయోగిస్తారు.

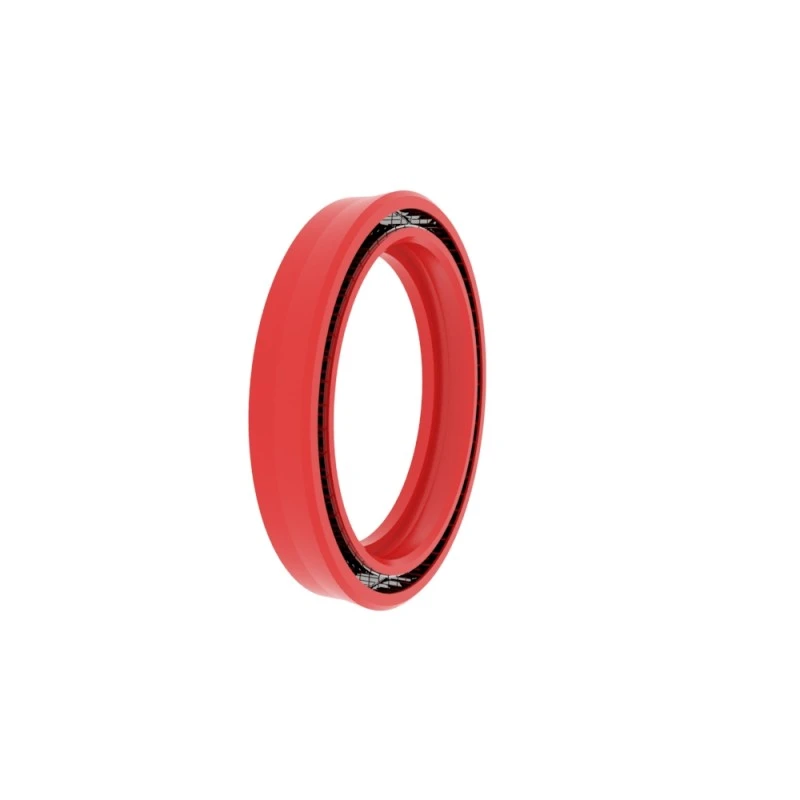

RCR102 రోటరీ అస్థిపంజరం డబుల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, డస్ట్‌ప్రూఫ్ సహాయక పెదవి, అక్షసంబంధ ఓపెన్ గ్రోవ్ ఇన్‌స్టాలేషన్, విస్తృతంగా ఉపయోగించబడింది, ఎక్కువగా బేరింగ్‌లకు రక్షిత మూలకంగా ఉపయోగిస్తారు.

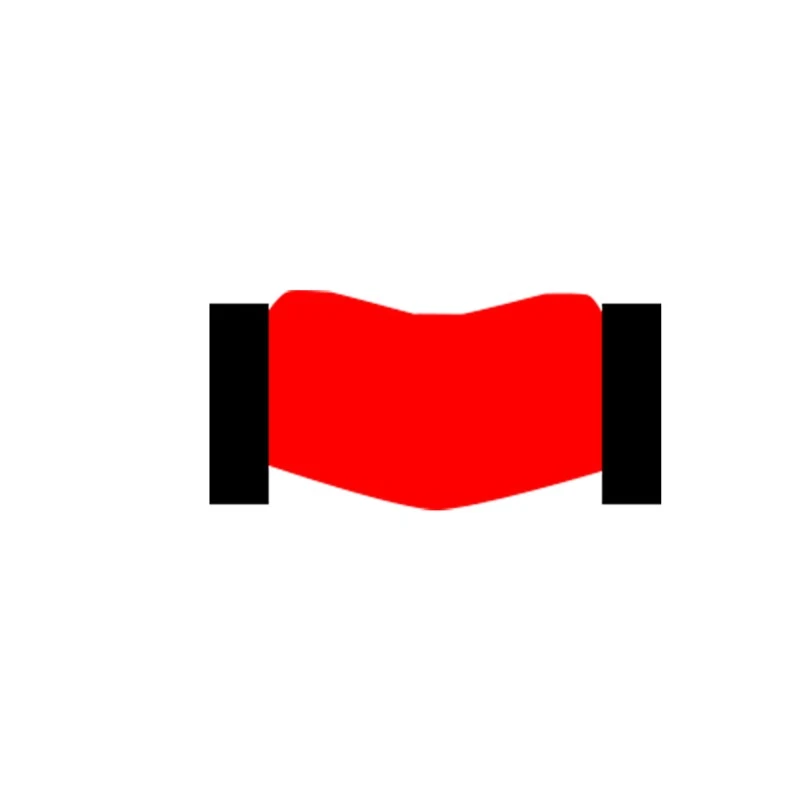

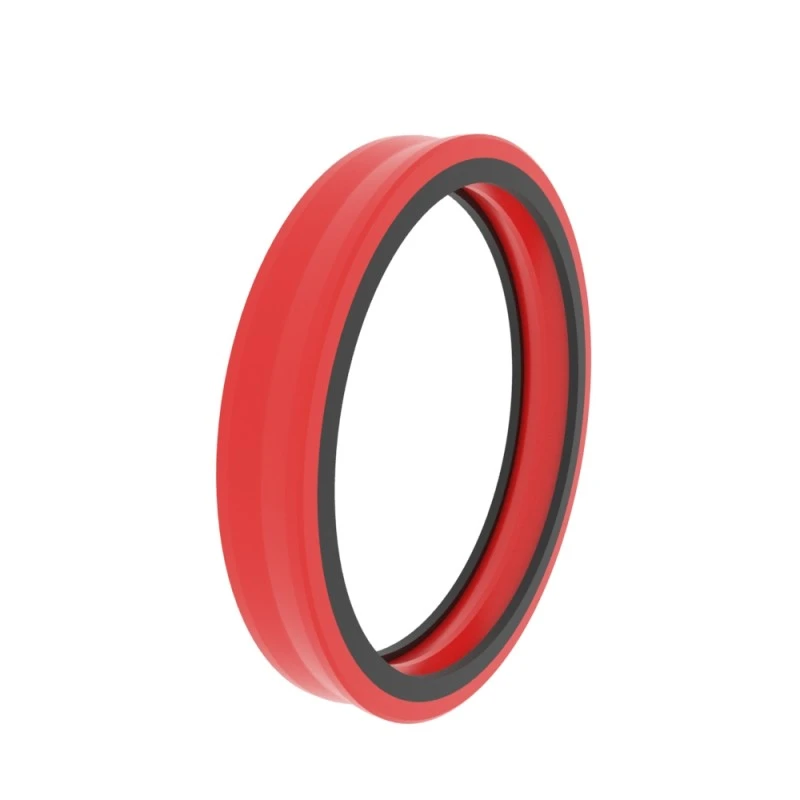

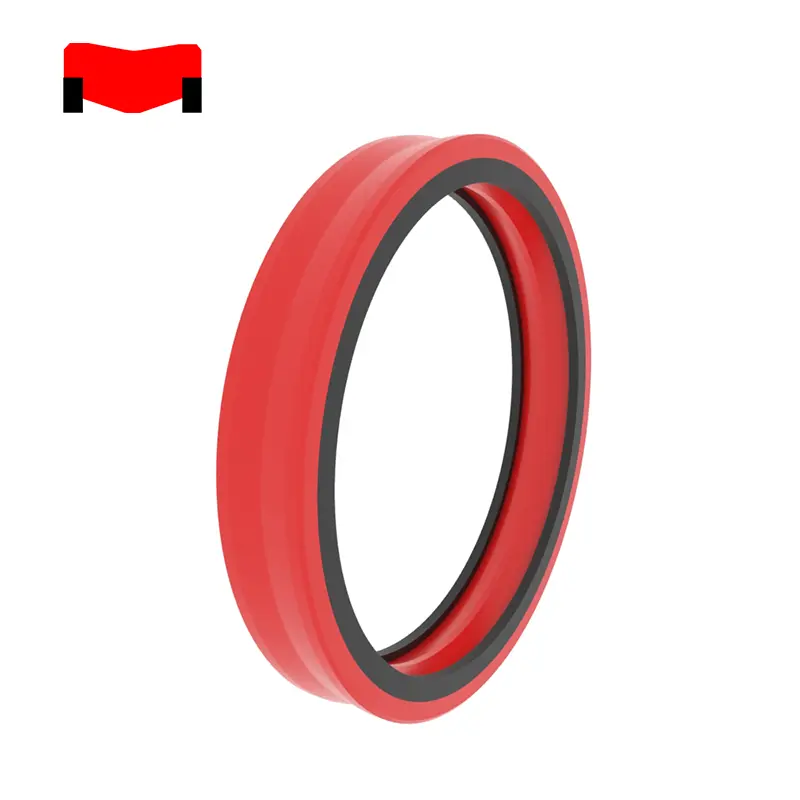

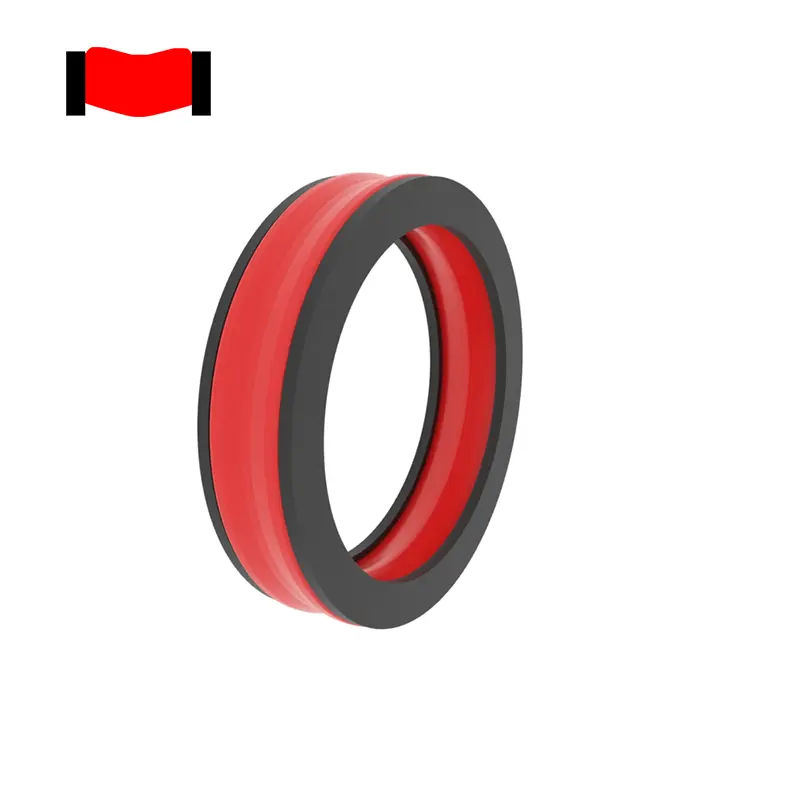

RCR103 రోటరీ సీల్, డబుల్ యాక్టింగ్, సపోర్ట్ రింగ్‌తో, అధిక పీడన రోటరీ సీలింగ్ పరిస్థితులలో మెరుగైన సీలింగ్ ప్రభావం.

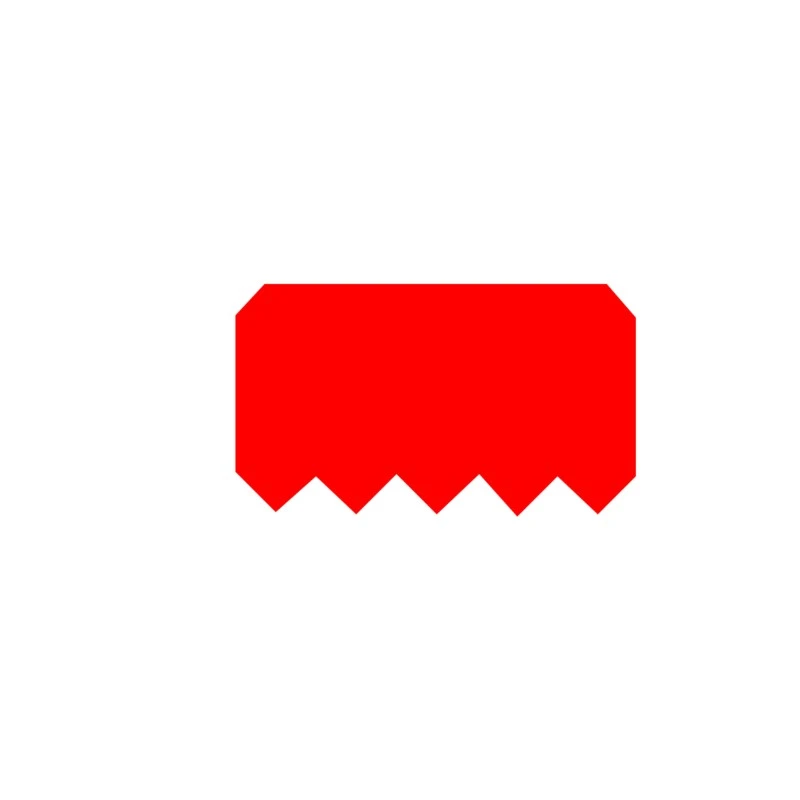

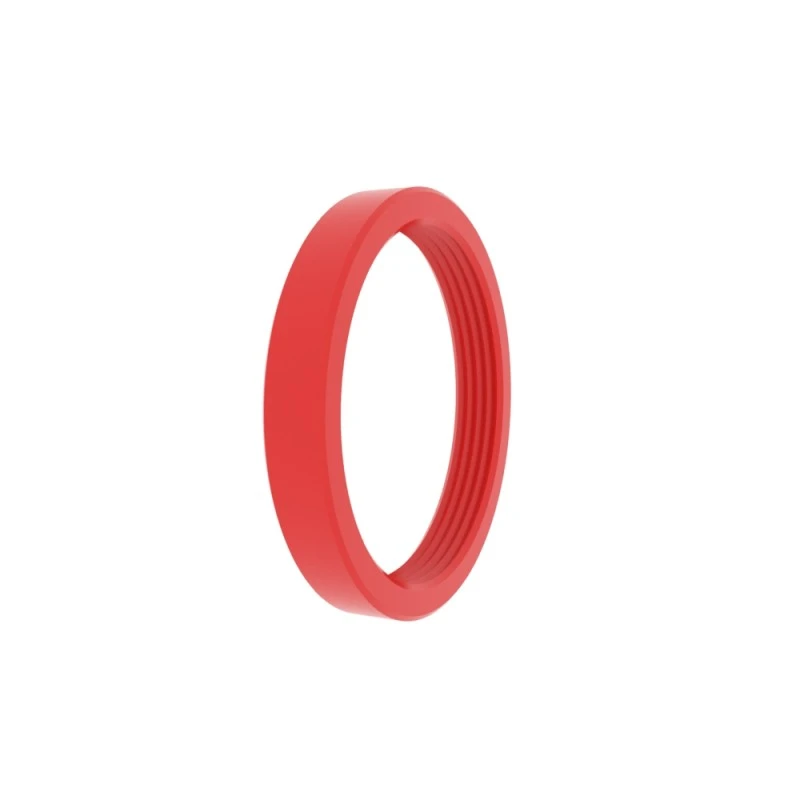

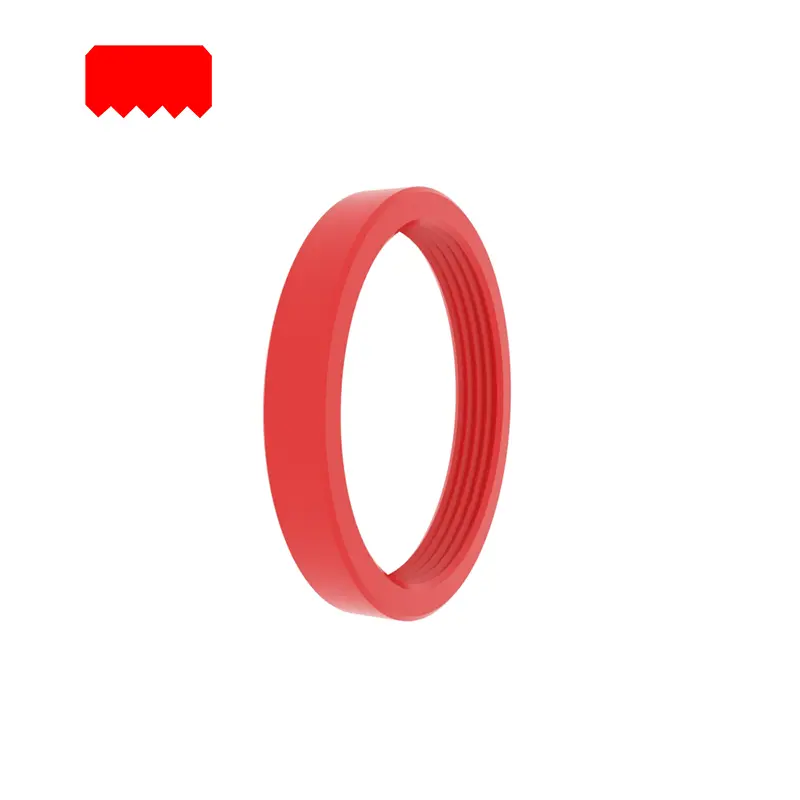

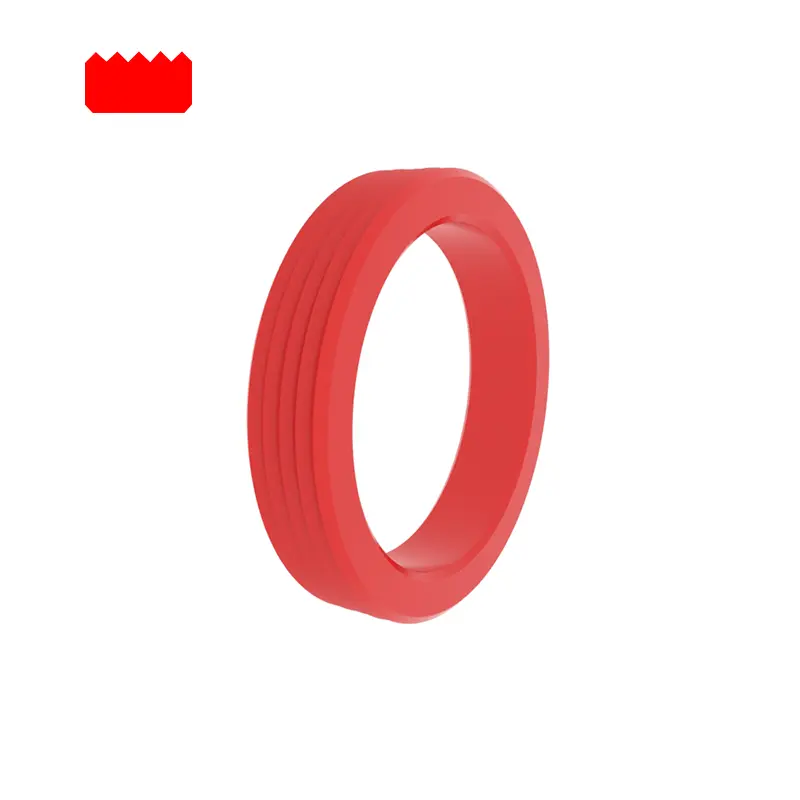

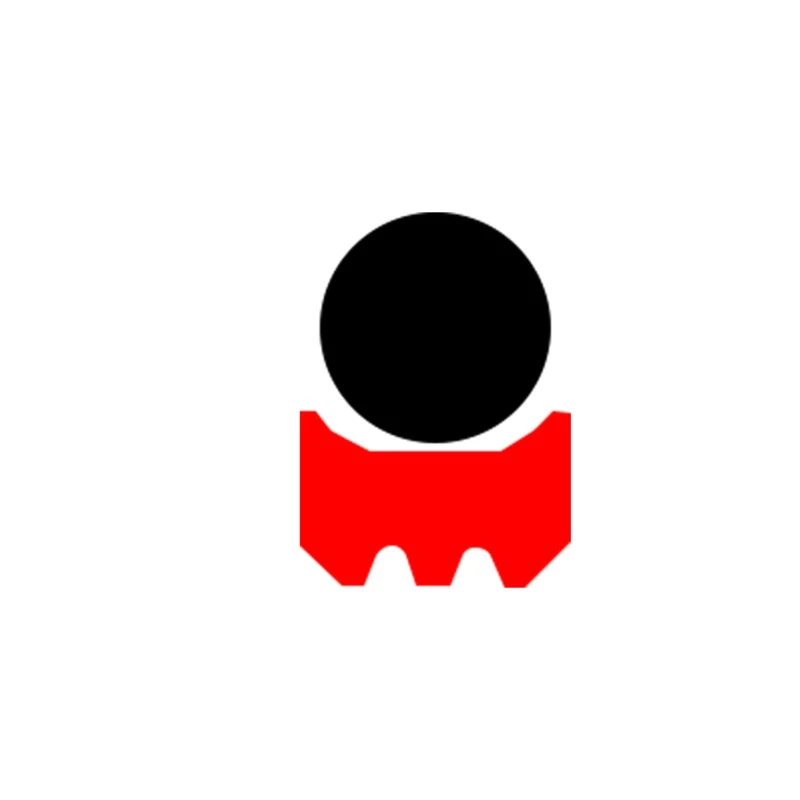

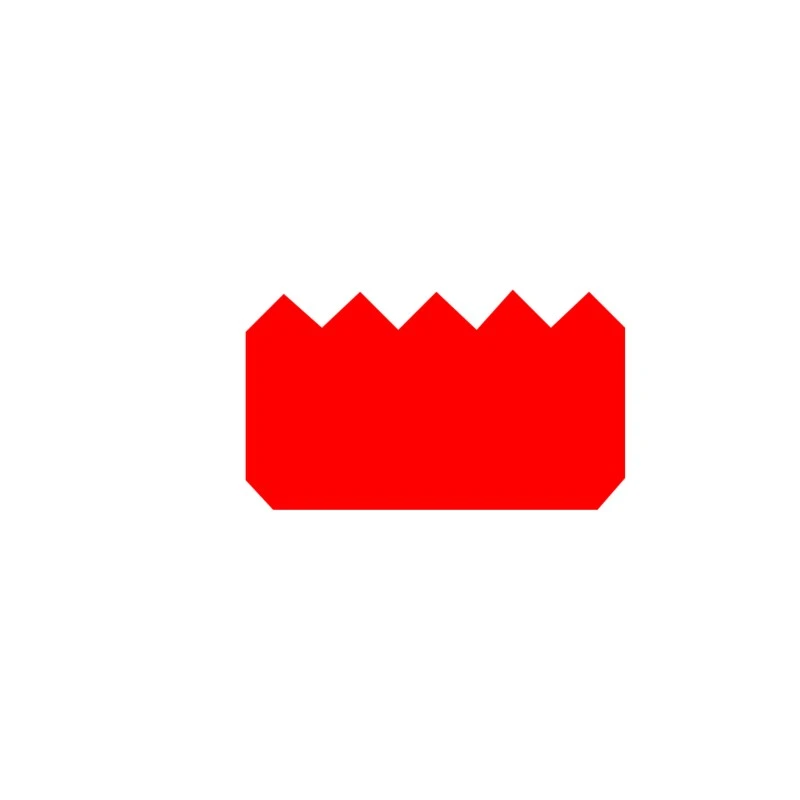

RCR104, RCR105 రోటరీ సీల్, డబుల్ యాక్టింగ్, ఇరుకైన గాడి, స్థిరమైన గాడి ఎంబెడ్డింగ్ మరియు దంతాల సీలింగ్ ఉపరితలం.

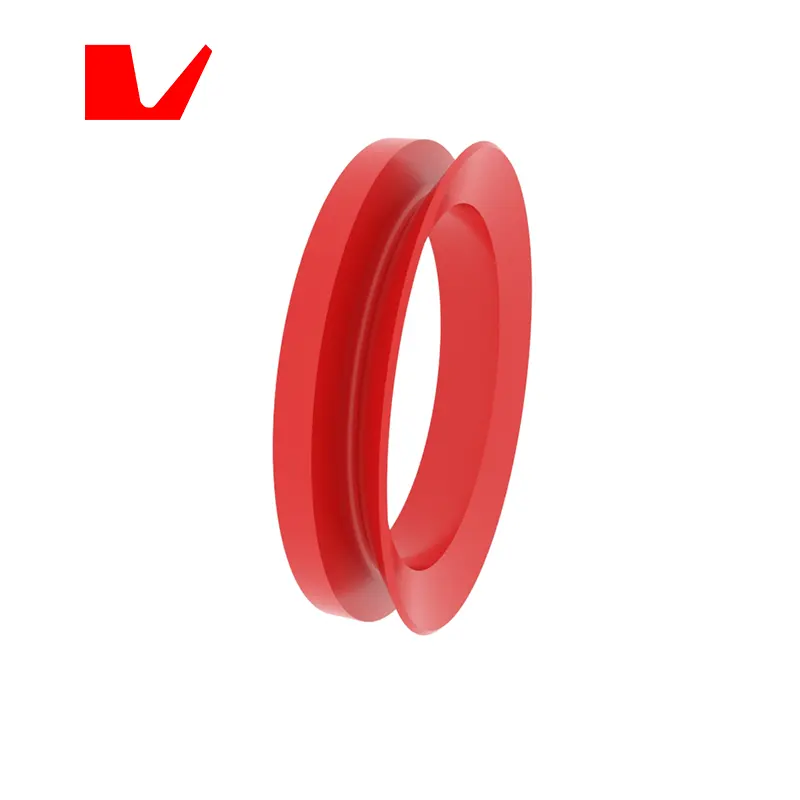

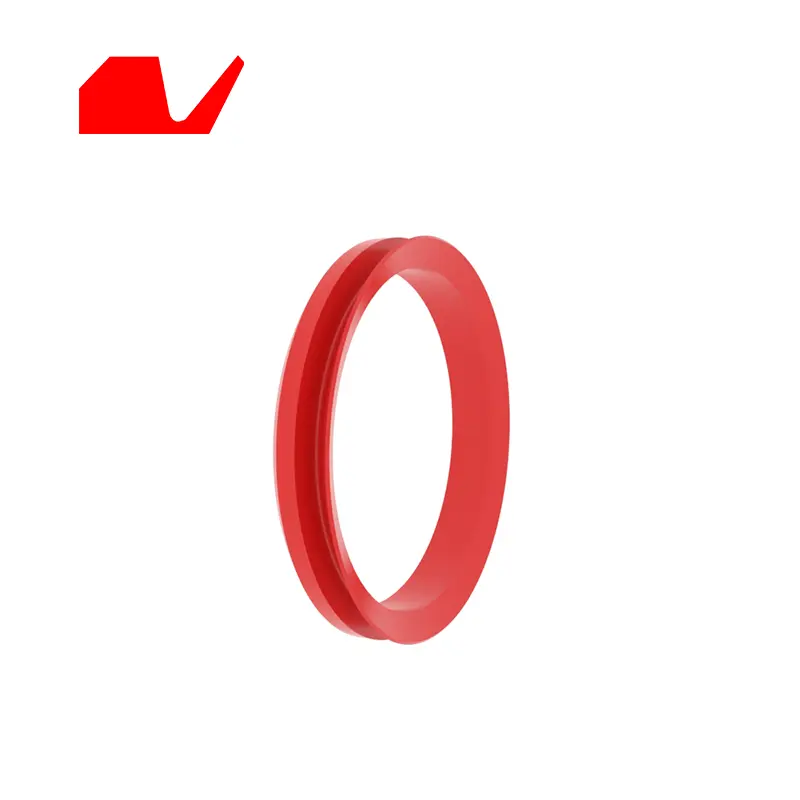

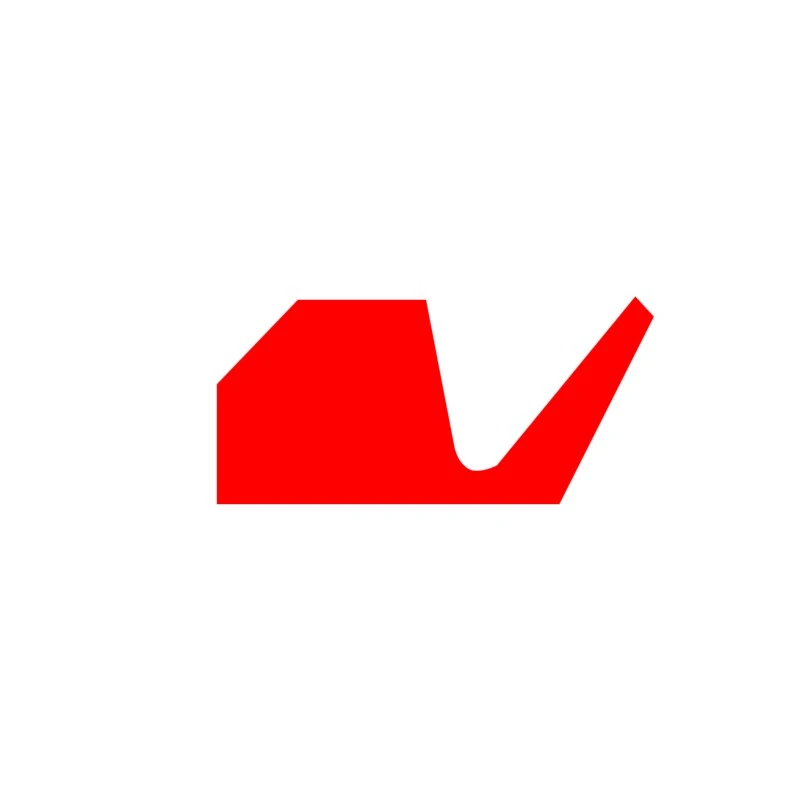

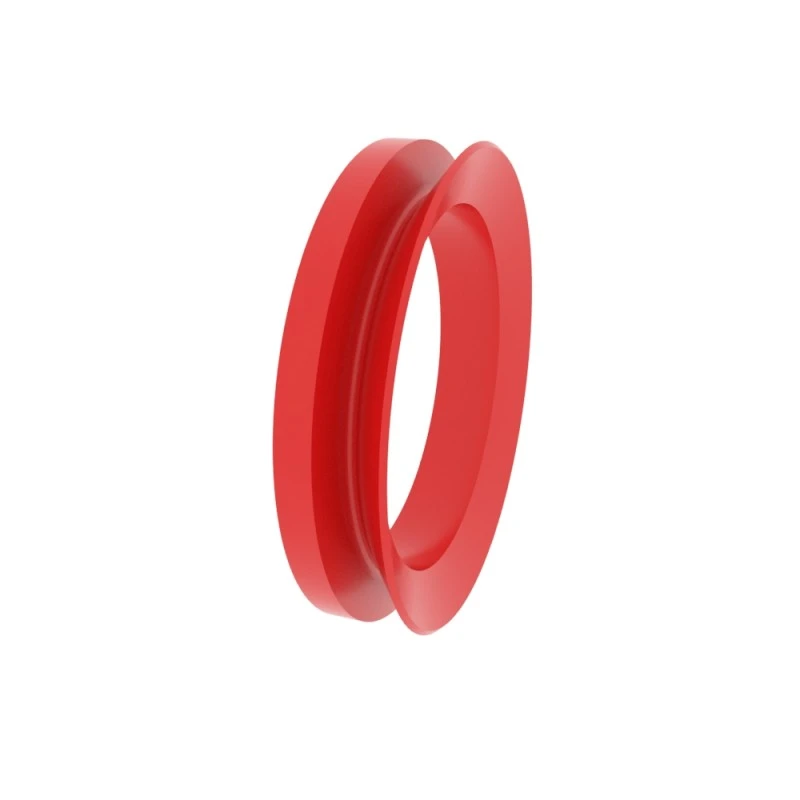

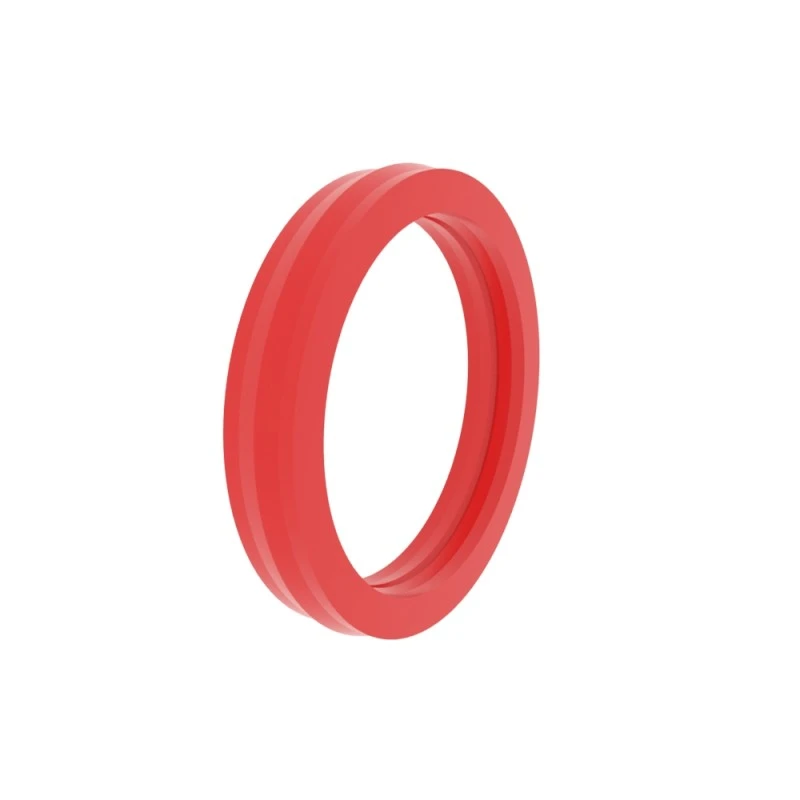

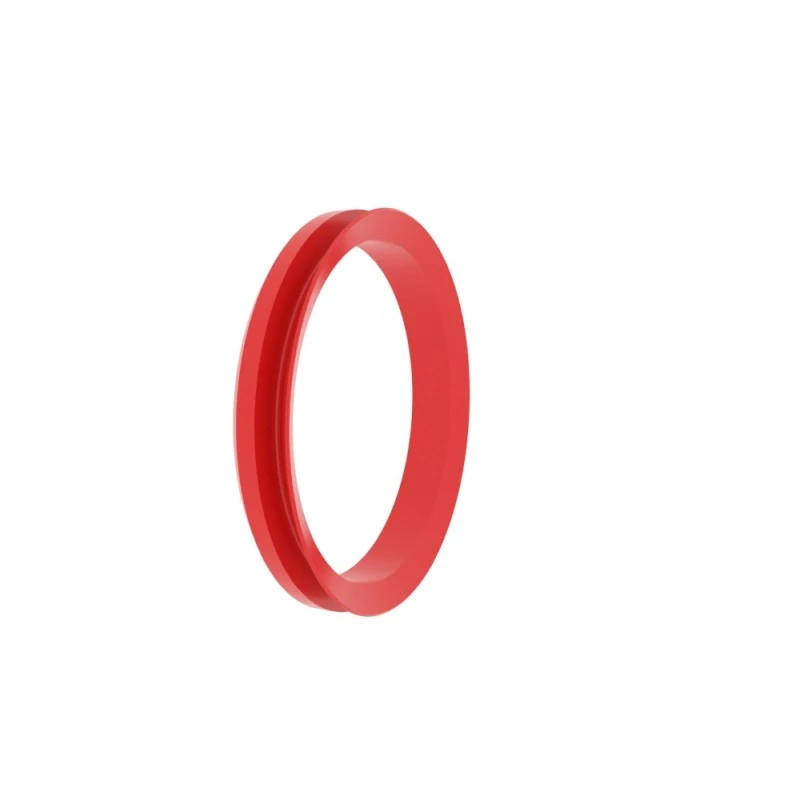

RCR106, RCR107 V- ఆకారపు రోటరీ సీల్, అక్షసంబంధ కదలిక, పెద్ద సాగే మాడ్యులస్, ఘర్షణ నిరోధకత, దుమ్ము, కాలుష్య కారకాలు, నీటి స్ప్లాష్, ఆయిల్ స్ప్లాష్, మొదలైనవి.

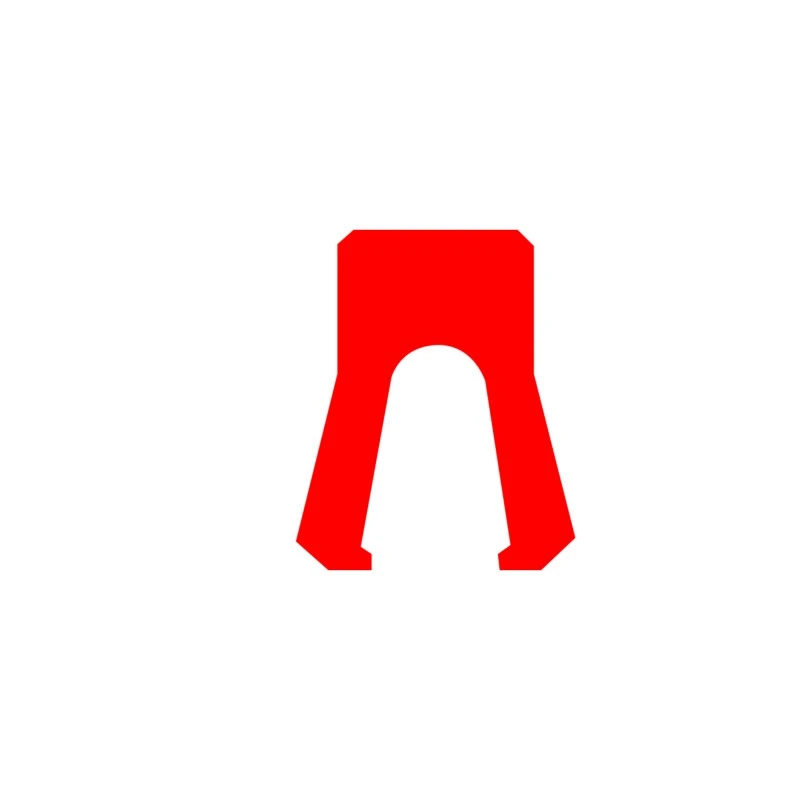

RCR108 రోటరీ సీల్, సింగిల్ యాక్టింగ్, స్ప్రింగ్ లేదు, లోపలి మరియు బయటి పెదవుల జోక్యం వివిధ పని పరిస్థితుల ప్రకారం నిర్ణయించబడుతుంది.

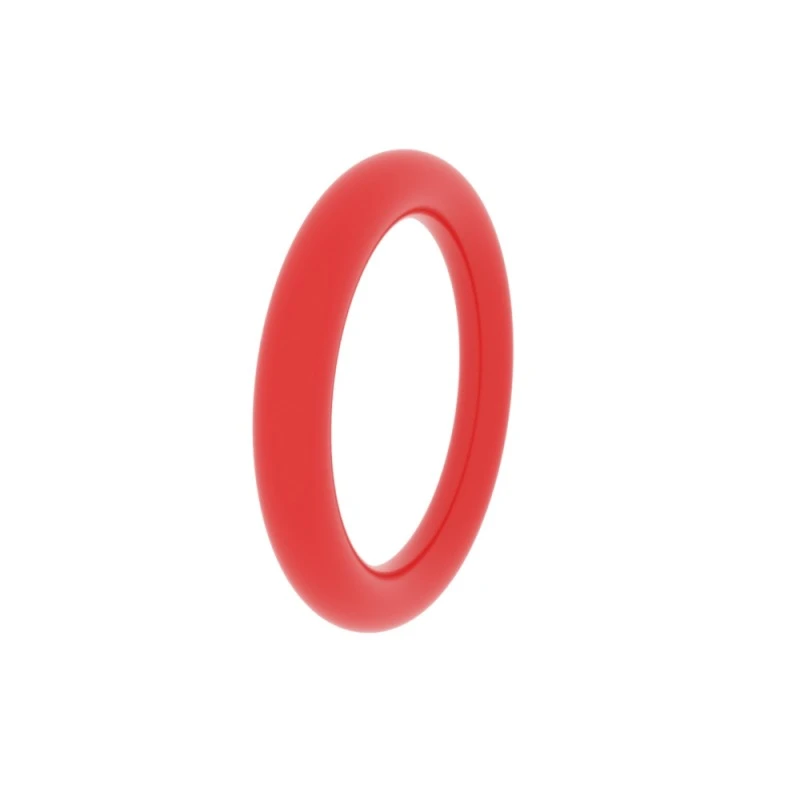

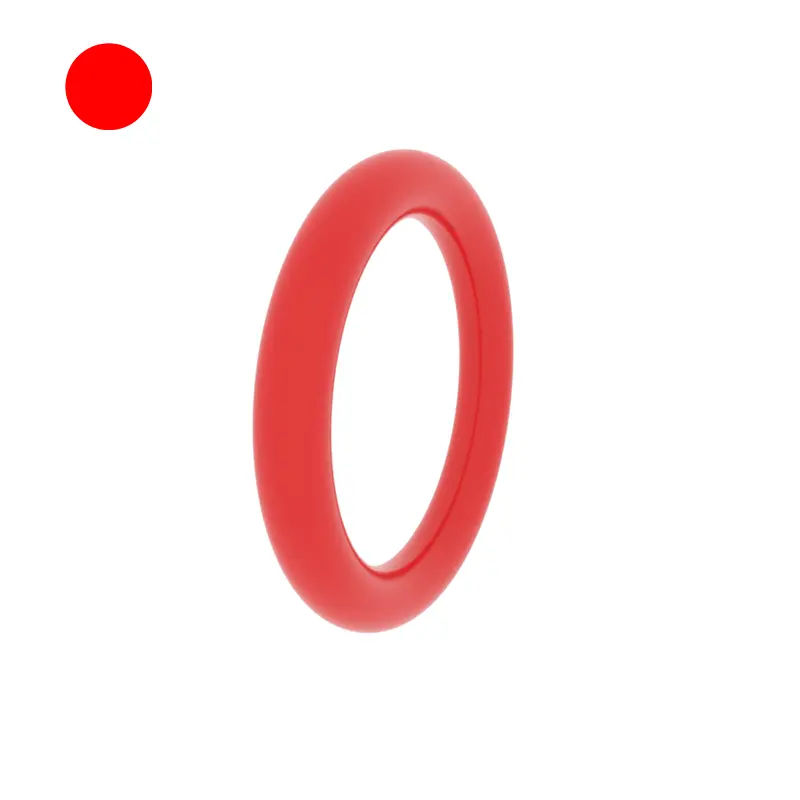

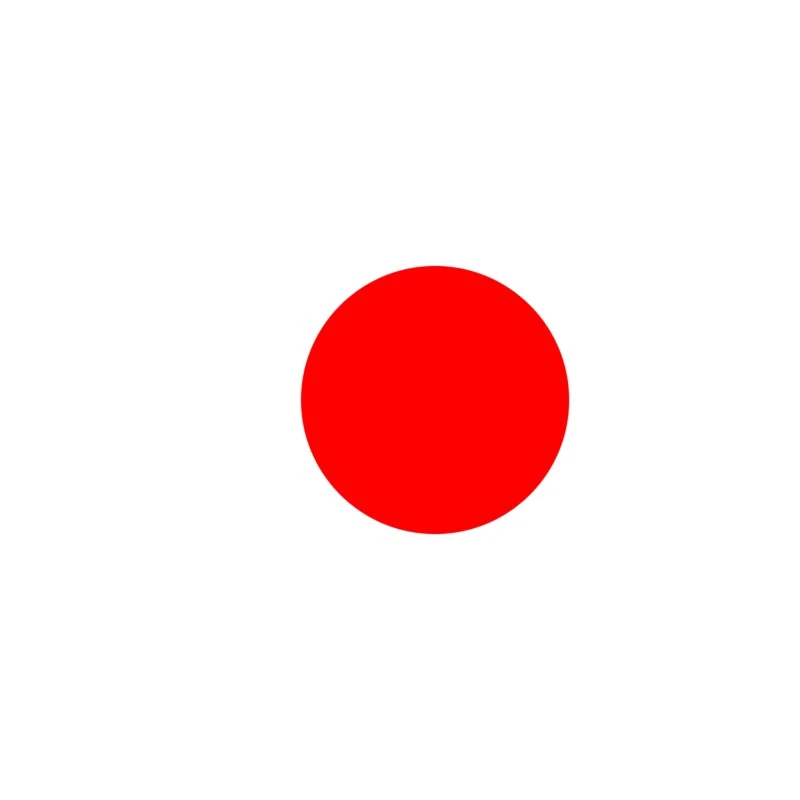

RCR109 O- రింగ్, సాగే రింగ్ ఎక్కువగా స్టాటిక్ సీలింగ్ లేదా డైనమిక్ సీలింగ్ కోసం ఉపయోగిస్తారు, సౌకర్యవంతమైన ఉష్ణోగ్రత మీడియం ఎంపిక. వివరణాత్మక పొడవైన కమ్మీల కోసం, దయచేసి O- రింగ్ నమూనాను చూడండి.

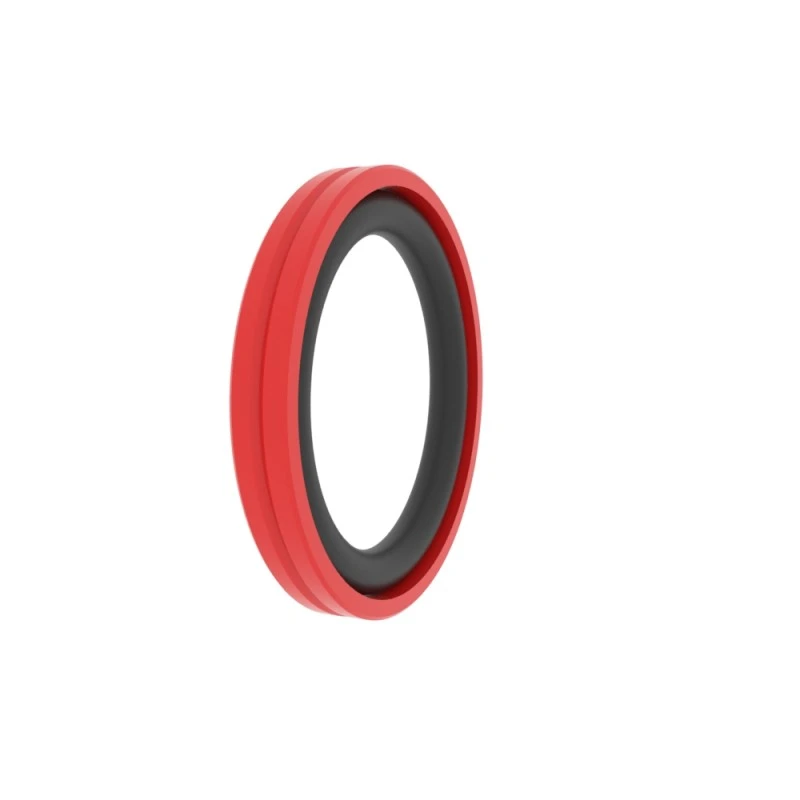

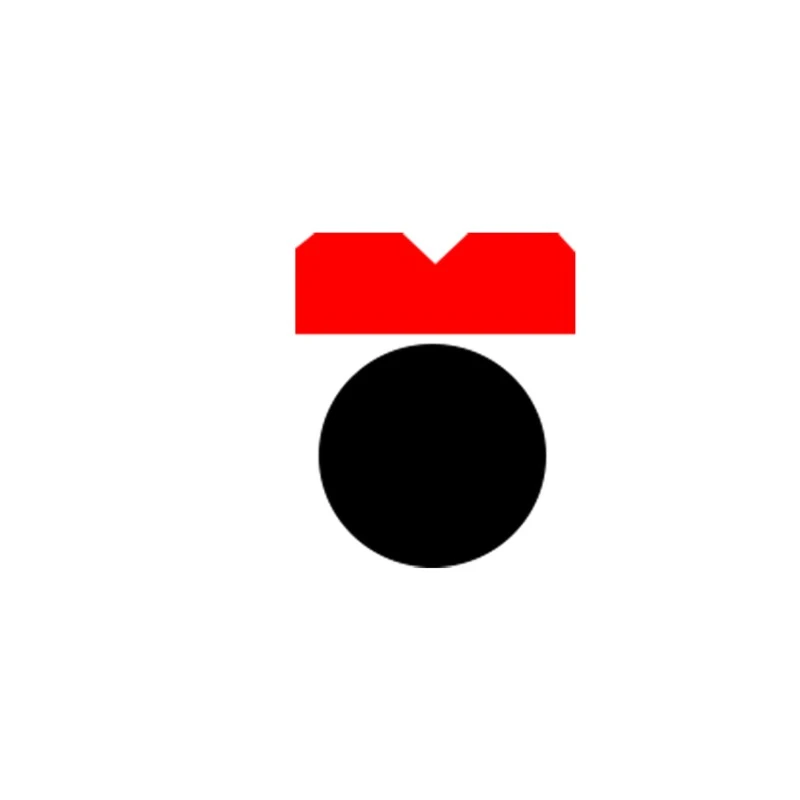

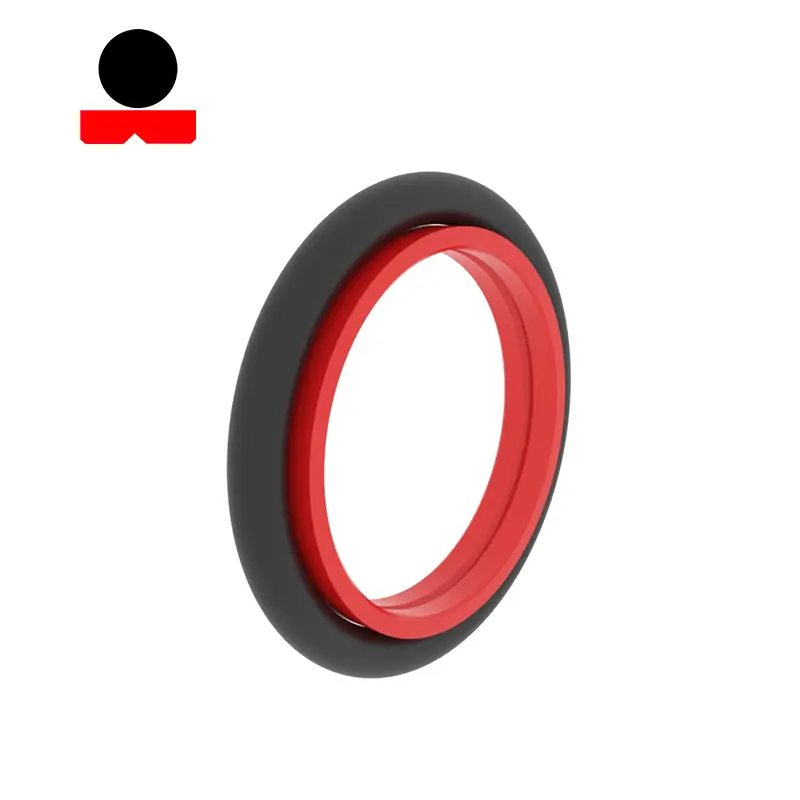

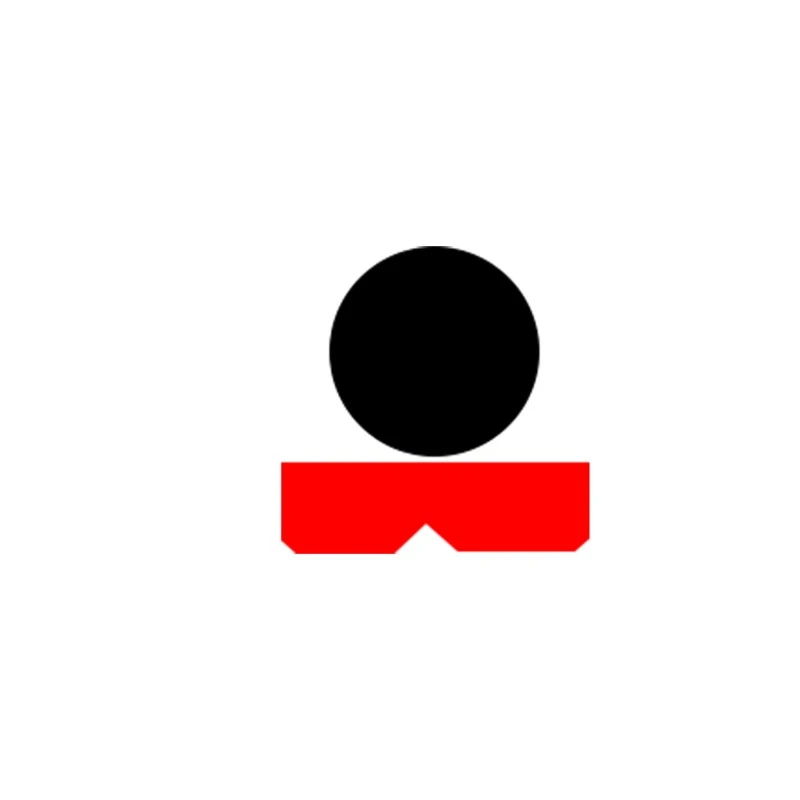

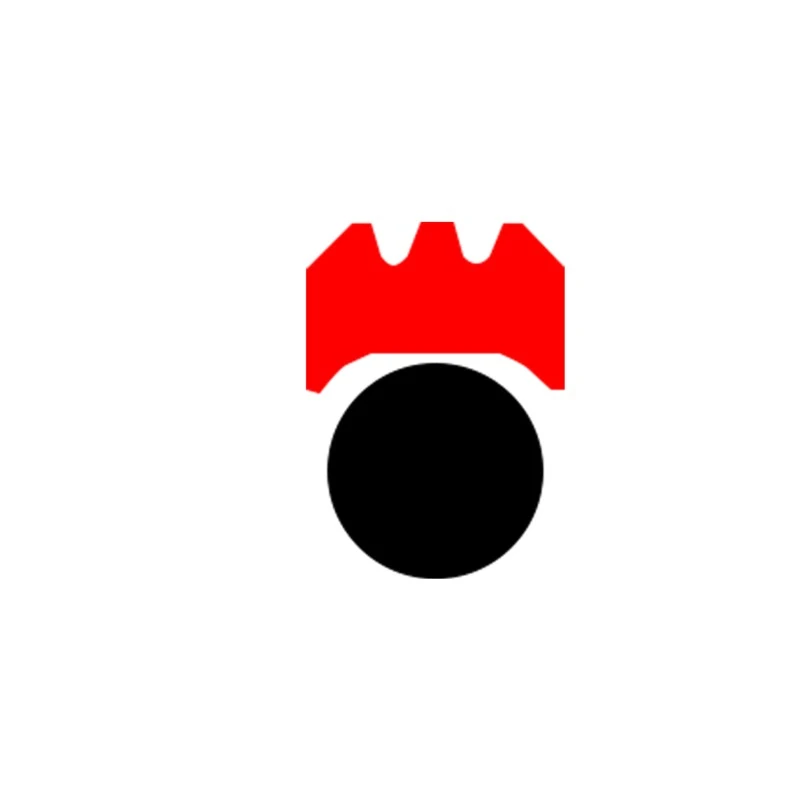

RCR110 రోటరీ టెట్రాఫ్లోరోఎథైలీన్ సీల్ కోసం షాఫ్ట్, డబుల్ యాక్టింగ్, ఇరుకైన పొడవైన కమ్మీలకు అనువైనది.
RCR111 రోటరీ టెట్రాఫ్లోరోఎథైలీన్ సీల్ ఫర్ హోల్, డబుల్ యాక్టింగ్, ఇరుకైన పొడవైన కమ్మీలకు అనువైనది.
RCR112 రోటరీ సీల్, డబుల్ యాక్టింగ్, ఇరుకైన గాడి, సరళత పని పరిస్థితులకు అనువైనది.
RCR113 రోటరీ సీల్, డబుల్ యాక్టింగ్, సపోర్ట్ రింగ్, స్థిరమైన గాడి ఎంబెడ్డింగ్, పెద్ద ఎక్స్‌ట్రాషన్ గ్యాప్ మరియు ఒత్తిడిని అనుమతిస్తుంది, ఎక్కువగా తవ్వకం పరికరాల తిరిగే షాఫ్ట్‌లో ఉపయోగిస్తారు.

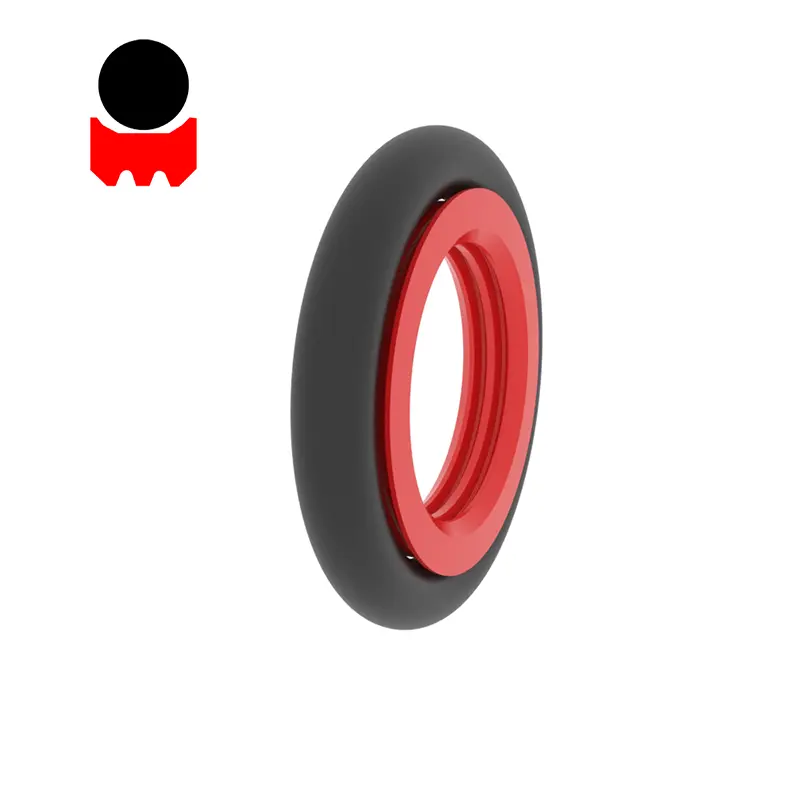

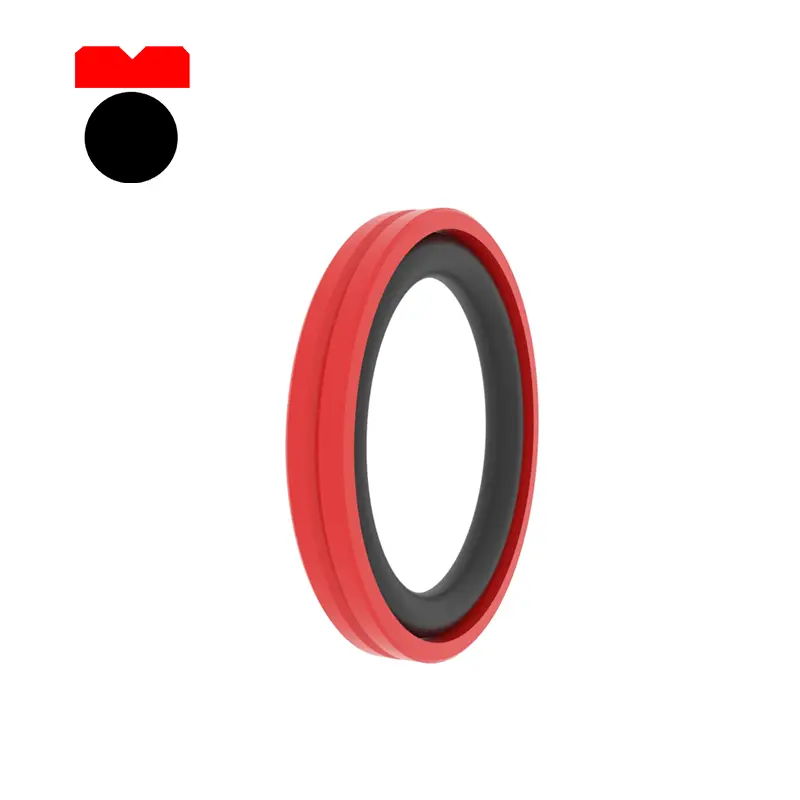

షాఫ్ట్, డబుల్ యాక్టింగ్, తక్కువ ఘర్షణ, యాంటీ సైడ్ హై ప్రెజర్, యాంటీ-హై ఉష్ణోగ్రత తుప్పు కోసం RCR115 రోటరీ టెట్రాఫ్లోరోఎథైలీన్ ముద్ర.
RCR116 రంధ్రం, డబుల్ నటన, తక్కువ ఘర్షణ, వ్యతిరేక అధిక పీడనం, అధిక-అధిక ఉష్ణోగ్రత తుప్పు కోసం RCR116 రోటరీ టెట్రాఫ్లోరోఎథైలీన్ ముద్ర.

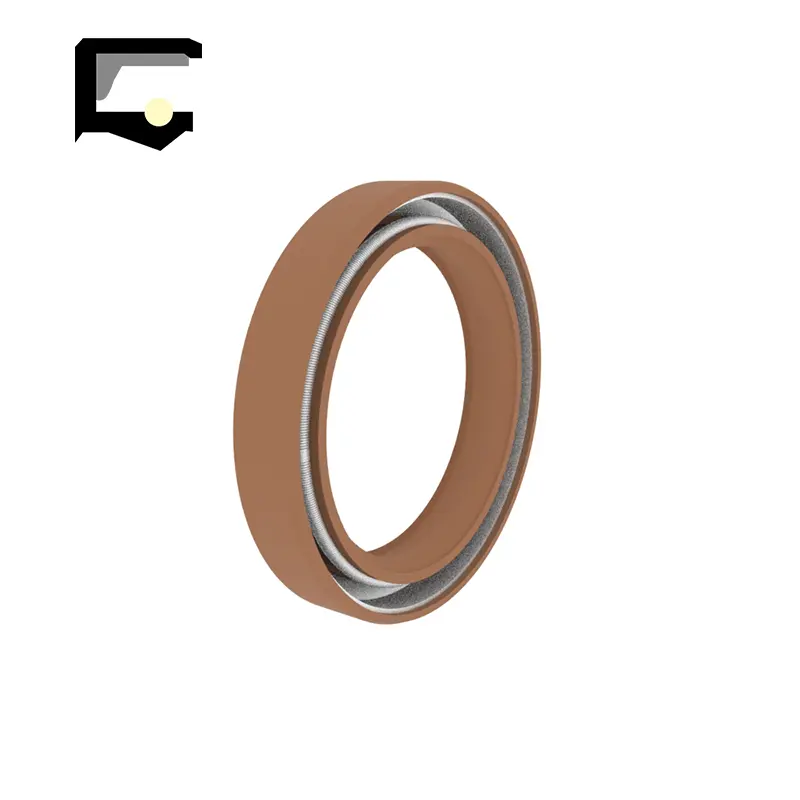

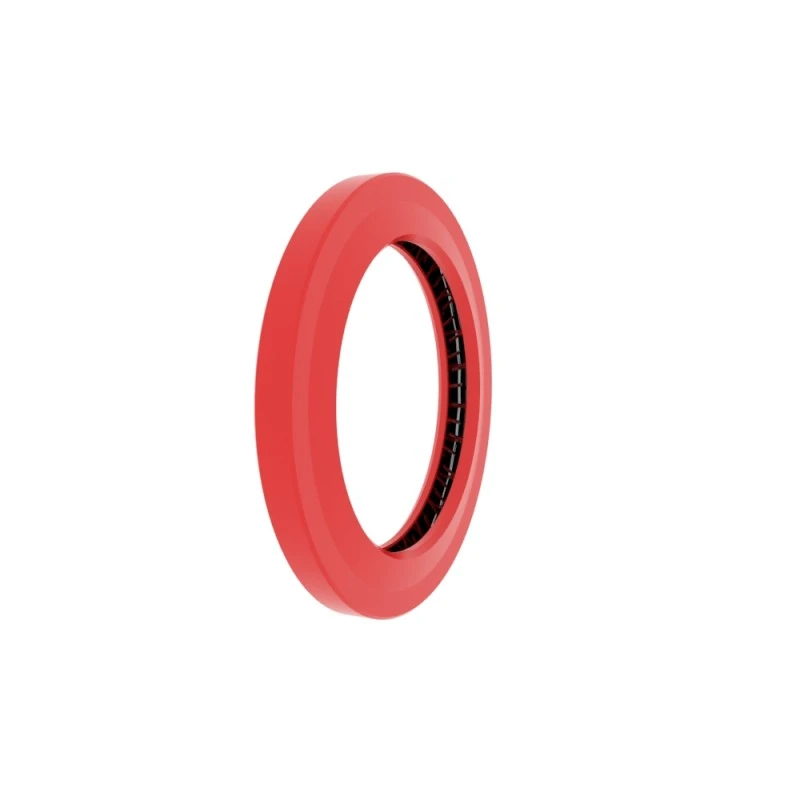

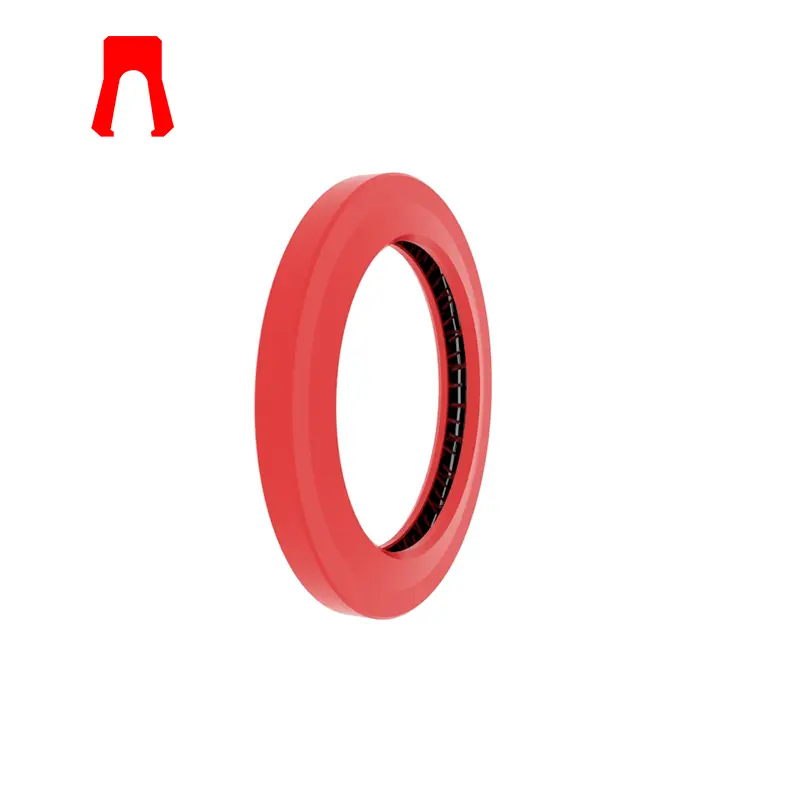

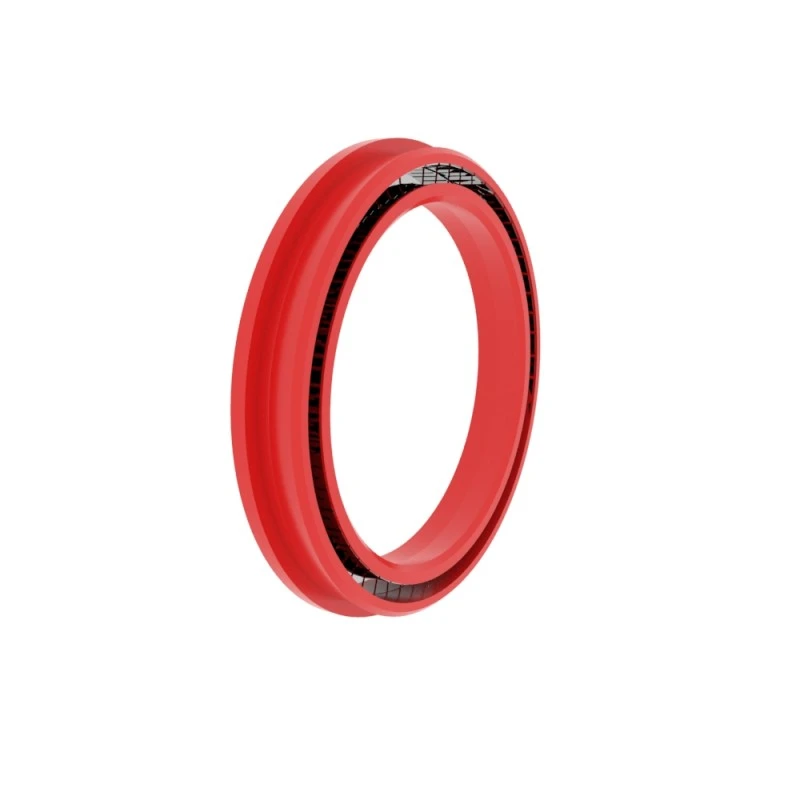

RCR117, RCR121 రోటరీ PTFE ముద్ర, మాండర్ స్ప్రింగ్, సింగిల్ యాక్టింగ్, అధిక ఉష్ణోగ్రత తుప్పు నిరోధకత, సాపేక్షంగా అధిక వేగం మరియు అధిక పీడనానికి అనువైనది.

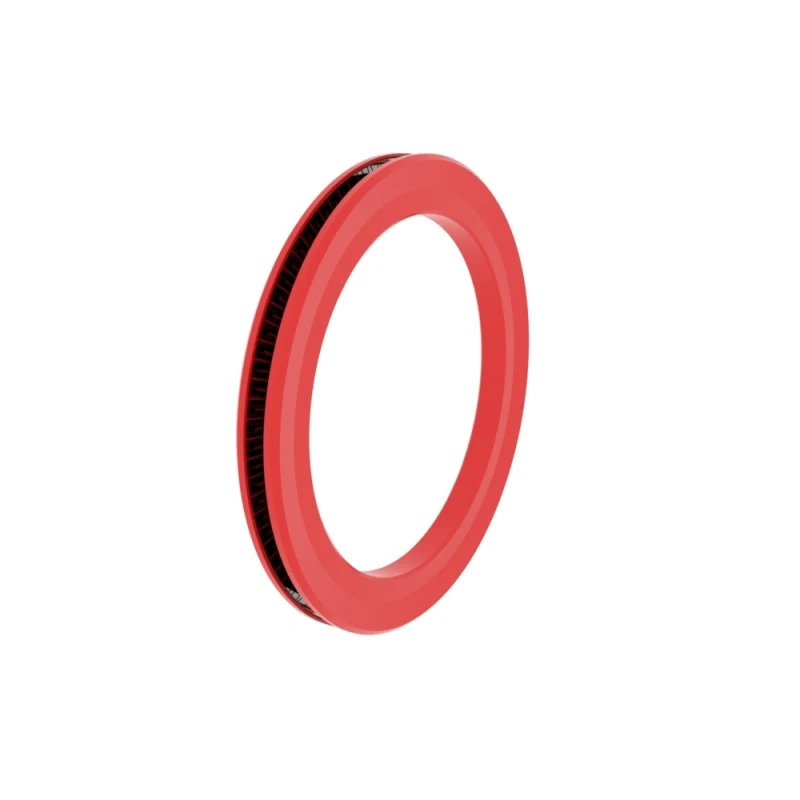

RCR118 END PTFE రోటరీ సీల్, మాండర్ స్ప్రింగ్, సింగిల్ యాక్టింగ్, అధిక ఉష్ణోగ్రత తుప్పు నిరోధకత, ఎక్కువగా రసాయన పరిశ్రమలో ఉపయోగించబడుతుంది.
RCR119 రోటరీ అస్థిపంజరం సింగిల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, యాక్సియల్ ఓపెన్ గ్రోవ్ ఇన్‌స్టాలేషన్, విస్తృతంగా ఉపయోగించబడుతోంది, ఎక్కువగా బేరింగ్‌ల కోసం రక్షిత మూలకంగా ఉపయోగిస్తారు.
RCR201, RCR202 రోటరీ అస్థిపంజరం డబుల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, డస్ట్‌ప్రూఫ్ సహాయక పెదవి, అక్షసంబంధ ఓపెన్ గ్రోవ్ ఇన్‌స్టాలేషన్, విస్తృతంగా ఉపయోగించబడుతోంది, ఎక్కువగా బేరింగ్‌ల కోసం రక్షిత మూలకంగా ఉపయోగిస్తారు.
RCR203, RCR204 రోటరీ అస్థిపంజరం లేని సింగిల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, యాక్సియల్ ఓపెన్ గ్రోవ్ ఫిక్చర్ స్థిర సంస్థాపన, ఎక్కువగా మెటలర్జీ మరియు షిప్ బిల్డింగ్ వంటి భారీ పరిశ్రమలలో ఉపయోగిస్తారు.
RCR205 కట్-ఆఫ్ రోటరీ అస్థిపంజరం లేని సింగిల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, యాక్సియల్ ఓపెన్ గ్రోవ్ ఫిక్చర్ ఫిక్స్‌డ్ ఇన్‌స్టాలేషన్, ఎక్కువగా మెటలర్జీ మరియు షిప్‌బిల్డింగ్ వంటి భారీ పరిశ్రమలలో ఉపయోగిస్తారు.
RCR206, RCR207 కట్-ఆఫ్ రోటరీ ఫ్రేమ్‌లెస్ సింగిల్ లిప్ సీల్, సింగిల్ యాక్టింగ్, యాక్సియల్ ఓపెన్ గ్రోవ్ ఫిక్చర్ ఫిక్స్‌డ్ ఇన్‌స్టాలేషన్, ఎక్కువగా మెటలర్జీ మరియు షిప్‌బిల్డింగ్ వంటి భారీ పరిశ్రమలలో ఉపయోగిస్తారు. తక్కువ-స్పీడ్ సీలింగ్‌కు అనువైనది, సీలింగ్ మాధ్యమం లిథియం ఆధారిత గ్రీజు.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
ప్రధాన అనువర్తనాలు

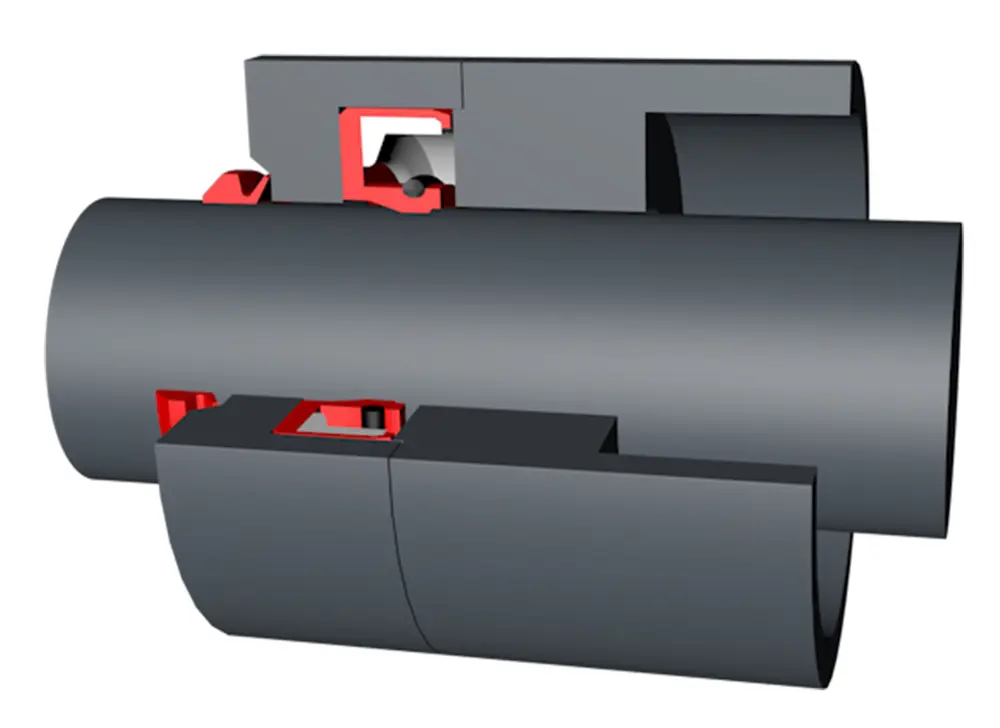

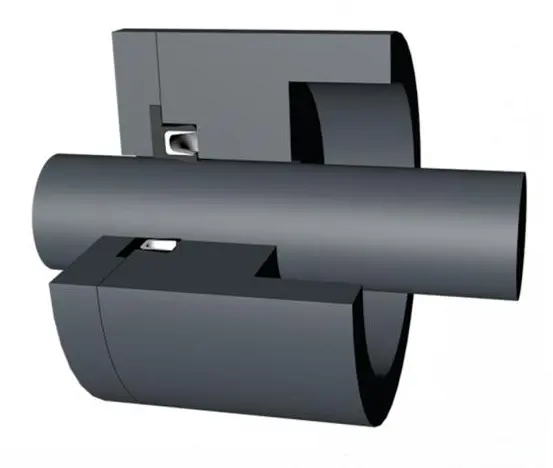

టర్నింగ్ రోటరీ సీల్స్ తిరిగే షాఫ్ట్ ఎండ్ సీలింగ్, తిరిగే షాఫ్ట్ సీలింగ్, ఎక్స్కవేటర్లు, గ్రాబర్స్, రోటరీ జాయింట్లు, రోటరీ డిస్ట్రిబ్యూటర్స్ మరియు ఈ రకమైన ముద్రను తరచుగా పెట్రోలియం మరియు రసాయన పరిశ్రమలలో ఉపయోగిస్తారు
ప్రయోజనాలు
టర్నింగ్ రోటరీ సీల్స్ విస్తృత శ్రేణి అనువర్తన యోగ్యమైన మీడియా మరియు ఉష్ణోగ్రత పరిధులు, మంచి సీలింగ్ ప్రభావం, అధిక పీడన నిరోధకత, చిన్న క్రాస్ సెక్షనల్ పరిమాణం, హైడ్రాలిక్ ఆయిల్ రెసిస్టెన్స్, తక్కువ ఘర్షణ మరియు స్టిక్-స్లిప్ దృగ్విషయం లేదు.
RCR101
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raరి |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
f8 |
|
Φd |
H8 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCR101
గాడి పరిమాణం: 100x115x8
పదార్థం: NBR/POM
ముద్ర రకం: RCR101, RCR102
ప్రధాన అనువర్తనం: షాఫ్ట్ ఎండ్ సీలింగ్‌ను తిప్పడానికి అనువైనది
ప్రయోజనాలు: విస్తృత శ్రేణి మీడియా, విస్తృత ఉష్ణోగ్రత పరిధి మరియు మంచి సీలింగ్ ప్రభావానికి అనువైనది
పదార్థం: పాలియురేతేన్, రబ్బరు/పాలియోక్సిమీథైలీన్
|

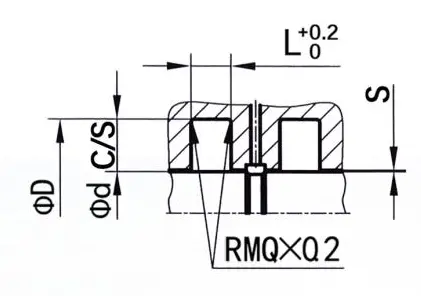

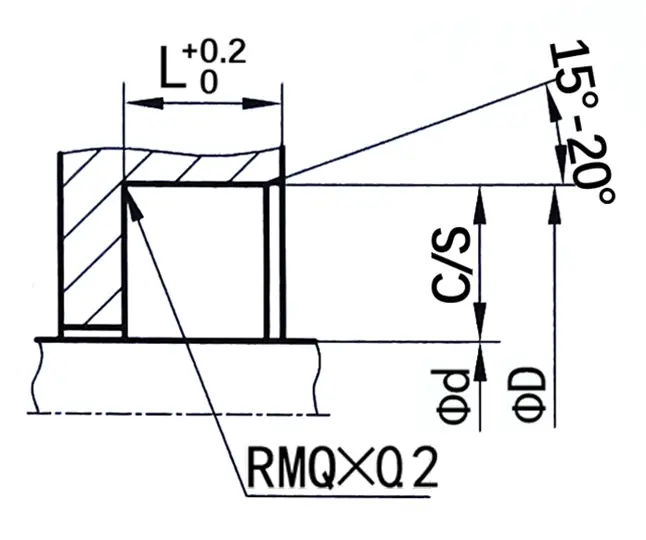

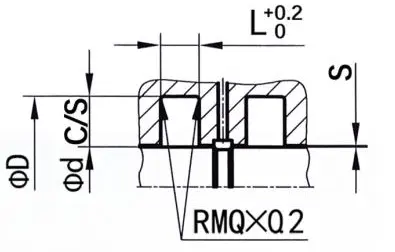

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని రోటరీ సీల్స్ ఉత్పత్తి చేయవచ్చు) |
|||||
|
|
|
Φd |
Φd |
L |
సి/సె |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raరి |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
f8 |
|
Φd |
H8 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCR115
గాడి పరిమాణం: 100x111x4.2
మెటీరియల్: PTFE4+NBR
ముద్ర రకం: RCR115

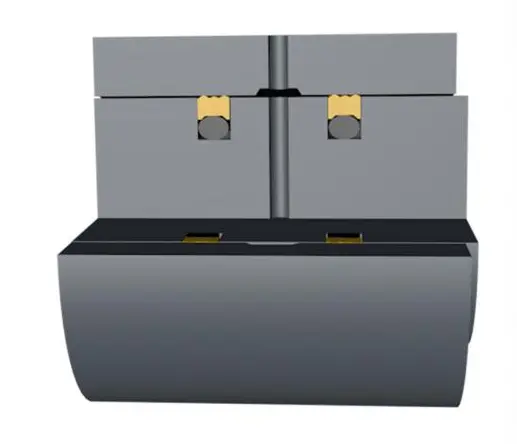

ప్రధాన అప్లికేషన్: రోటరీ షాఫ్ట్ సీల్స్, ఎక్స్కవేటర్లు, గ్రాబర్స్, స్వివెల్ జాయింట్లకు అనువైనది.
ప్రయోజనాలు: ఇది అధిక పీడనాన్ని నిరోధించగలదు, చిన్న క్రాస్ సెక్షనల్ పరిమాణాన్ని కలిగి ఉంటుంది, హైడ్రాలిక్ నూనెకు నిరోధకతను కలిగి ఉంటుంది, తక్కువ ఘర్షణ ఉంటుంది మరియు స్టిక్-స్లిప్ దృగ్విషయం లేదు.
పదార్థం: టెట్రాఫ్లోరోఎథైలీన్ + నైట్రిల్ రబ్బరు లేదా ఫ్లోరోరబ్బర్
|

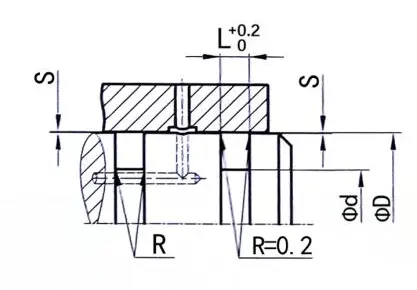

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని రోటరీ సీల్స్ ఉత్పత్తి చేయవచ్చు) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ లు |
||
|
100 బార్ |
200 బార్ |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
50 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raరి |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
f8 |
|
Φd |
H8 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCR116
గాడి పరిమాణం: 100x89x4.2
మెటీరియల్: PTFE4+NBR
ముద్ర రకం: RCR116
ప్రధాన అప్లికేషన్: రోటరీ షాఫ్ట్ ఎండ్ సీల్స్, ఎక్స్కవేటర్లు, గ్రాబర్స్, రోటరీ జాయింట్లు, రోటరీ డిస్ట్రిబ్యూటర్లకు అనువైనది.
ప్రయోజనాలు: ఇది విస్తృత శ్రేణి మీడియా మరియు ఉష్ణోగ్రతకు అనుకూలంగా ఉంటుంది, మంచి సీలింగ్ ప్రభావం, చిన్న క్రాస్ సెక్షనల్ పరిమాణం, హైడ్రాలిక్ ఆయిల్ కు బలమైన నిరోధకత, తక్కువ ఘర్షణ మరియు స్టిక్-స్లిప్ దృగ్విషయం లేదు.
పదార్థం: టెట్రాఫ్లోరోఎథైలీన్ + నైట్రిల్ రబ్బరు లేదా ఫ్లోరోరబ్బర్
|
సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని రోటరీ సీల్స్ ఉత్పత్తి చేయవచ్చు) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
ఓ-రింగ్ |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ లు |
||
|
100 బార్ |
200 బార్ |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
70 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

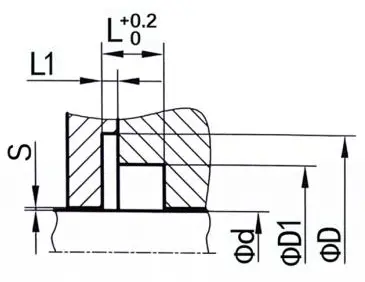

RCR117
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd1 ...... బాహ్య వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
ఎల్ 1 ...... గాడి వెడల్పు
|
ఉపరితల ముగింపు |
R tmax (μm) |
Raరి |
|
స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
గాడి దిగువ గాడి వైపు |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి |
50%-95% |
|
|
సహనం |
|
|
Φd |
f8 |
|
Φd |
H8 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCR117
గాడి పరిమాణం: 100x117.5x110.5x7.1x1.8
పదార్థం: PTFE4+V.
ముద్ర రకం: RCR117
ప్రధాన అనువర్తనం: షాఫ్ట్ ఎండ్ సీలింగ్‌ను తిప్పడానికి అనువైనది, ఈ రకమైన ముద్రను తరచుగా పెట్రోలియం మరియు రసాయన పరిశ్రమలలో ఉపయోగిస్తారు
ప్రయోజనాలు: తక్కువ ఘర్షణ, తుప్పు నిరోధకత, అధిక ఉష్ణోగ్రత నిరోధకత, అధిక వేగానికి అనువైనది
పదార్థం: PTFE, స్టెయిన్లెస్ స్టీల్ స్ప్రింగ్
|

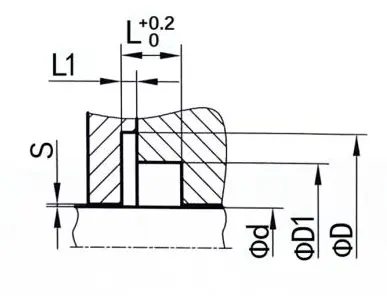

సీల్ గ్రోవ్ ఉదాహరణలు |
కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని రోటరీ సీల్స్ ఉత్పత్తి చేయవచ్చు) |
|||||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
ఎల్ 1 |
గరిష్ట ఎక్స్‌ట్రాషన్ గ్యాప్ లు |
|||
|
20 బార్ |
100 బార్ |
200 బార్ |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
