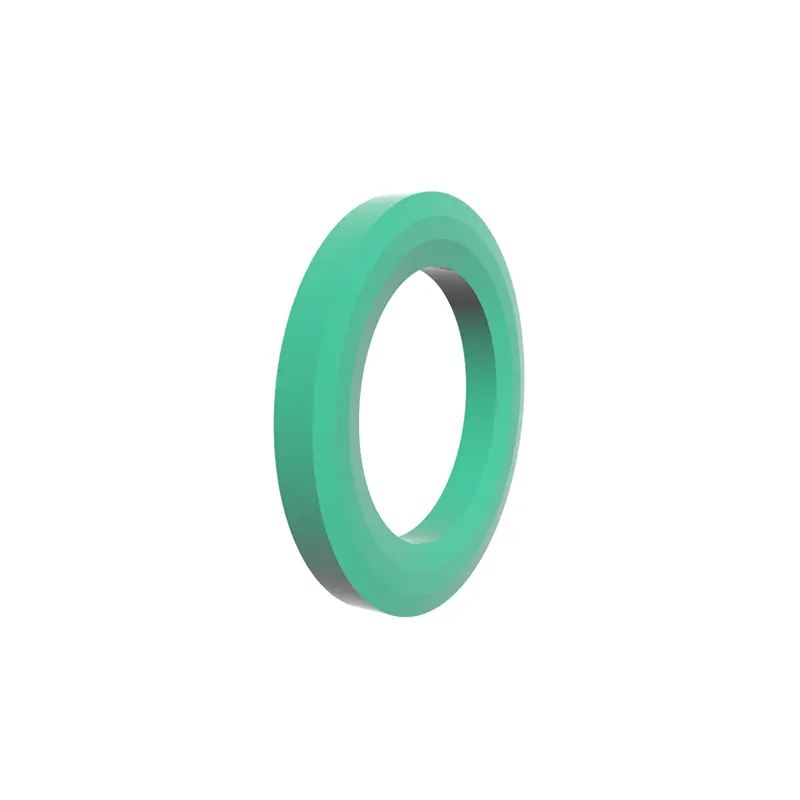

మా టర్నింగ్ సీల్ గైడ్ రింగ్ హైడ్రాలిక్ సిలిండర్లు, న్యూమాటిక్ సిస్టమ్స్, ఇండస్ట్రియల్ మెషినరీ మరియు ఇతర రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది. పరికరాల ఆపరేషన్ సామర్థ్యం మరియు సీలింగ్ విశ్వసనీయతను మెరుగుపరచడంలో కస్టమర్ అవసరాలకు అనుగుణంగా మేము అనుకూలీకరించిన పరిష్కారాలను అందించగలము. వేర్వేరు లక్షణాల ప్రకారం, మేము టర్నింగ్ సీల్ గైడ్ రింగ్‌ను వేర్వేరు మోడల్ సిరీస్‌గా విభజించాము.

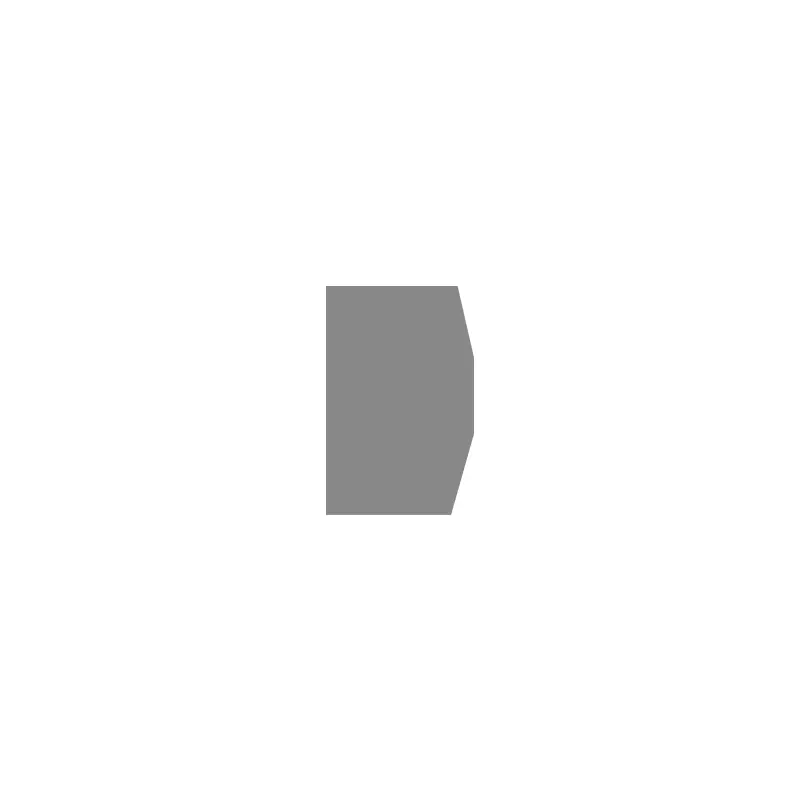

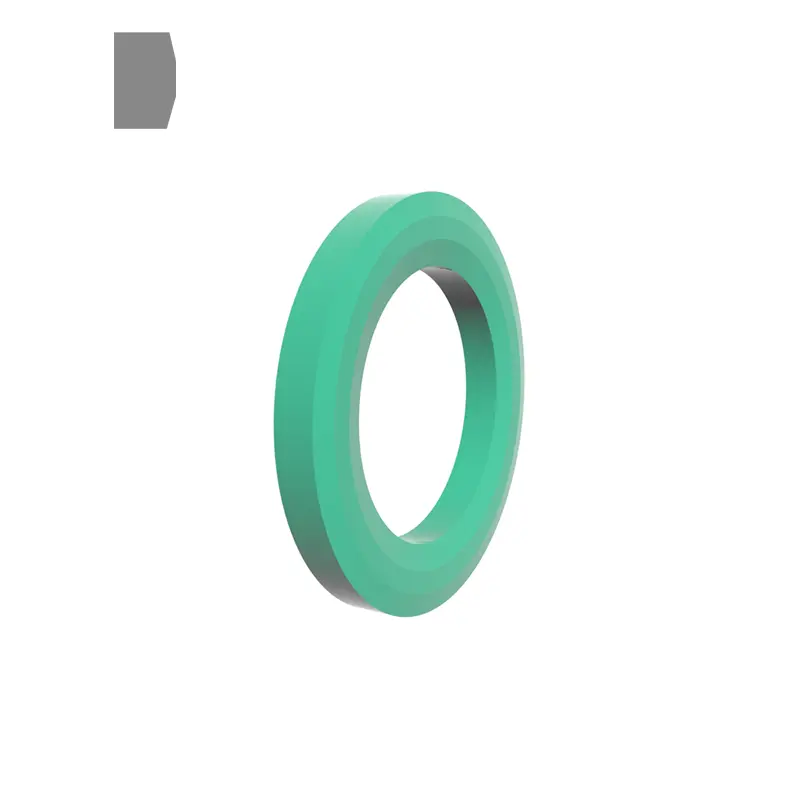

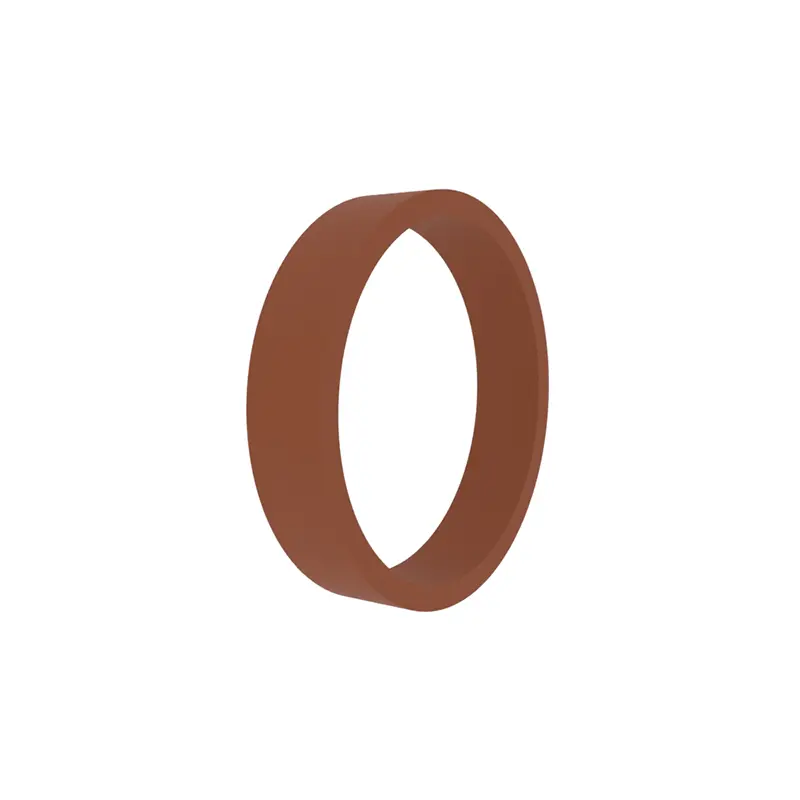

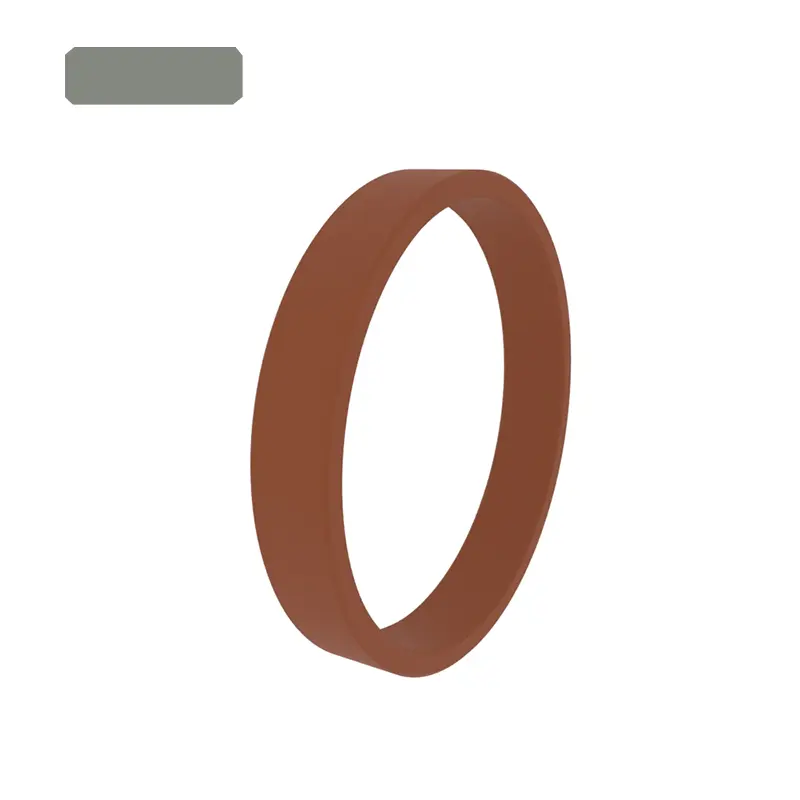

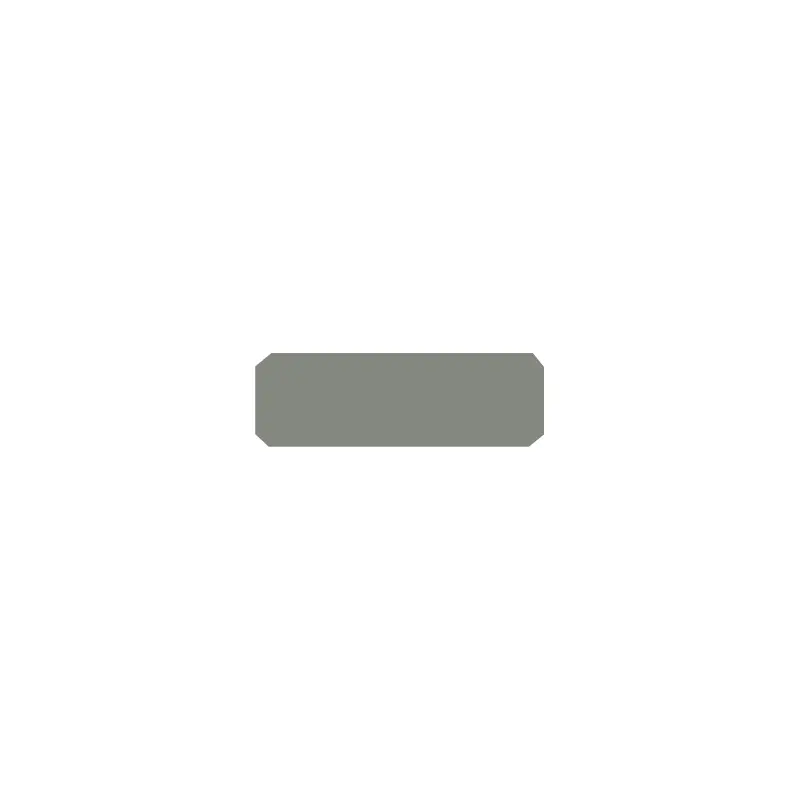

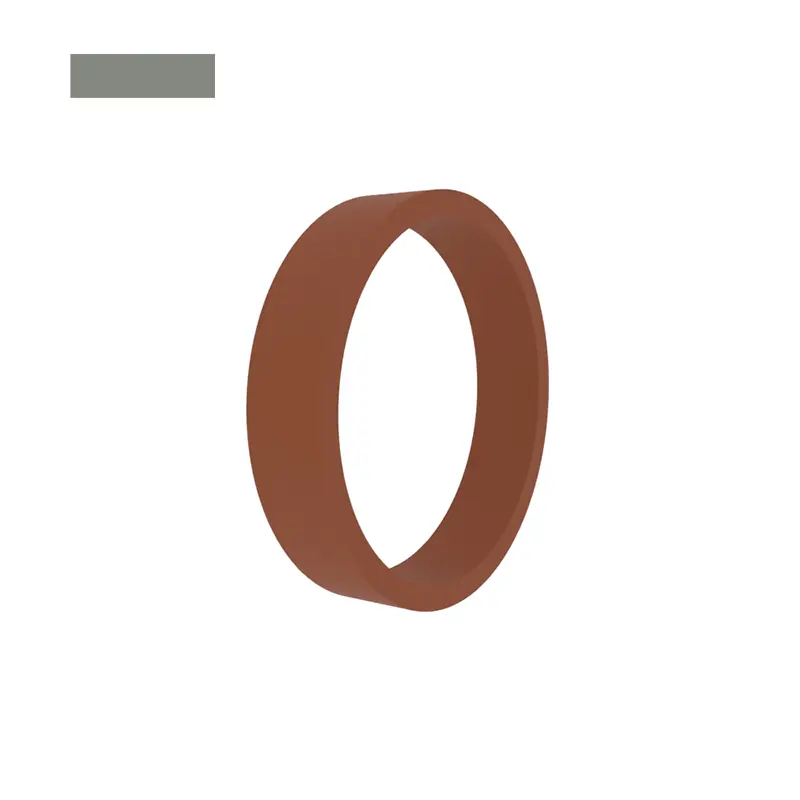

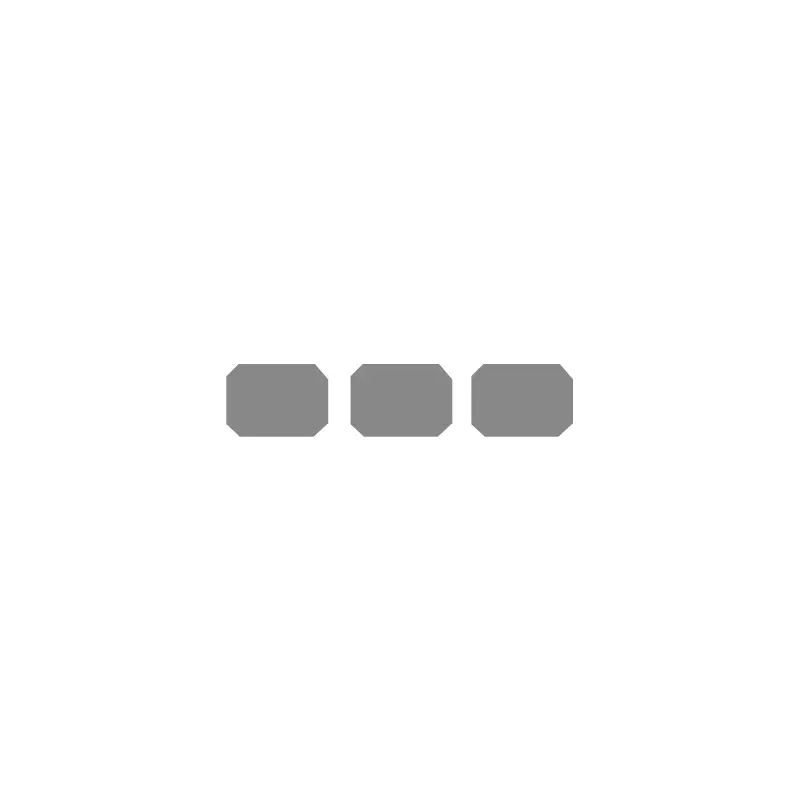

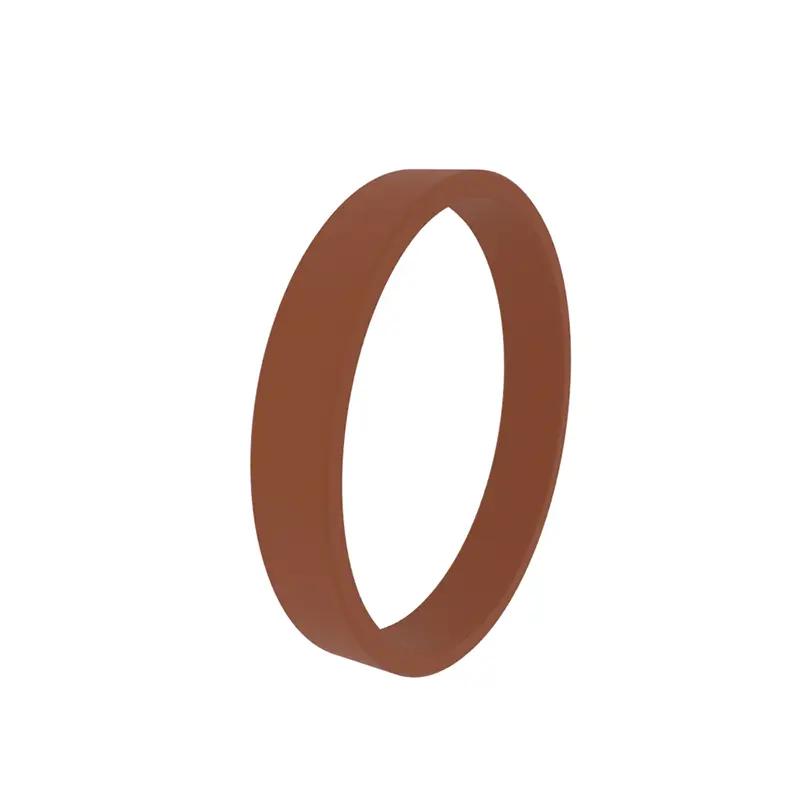

RCF101, RCF102, RCFB102 ప్రామాణిక గైడ్ రింగులు పిస్టన్ మరియు పిస్టన్ రాడ్ గైడ్‌ల సిలిండర్లకు అనుకూలంగా ఉంటాయి. వాటిలో ఎక్కువ భాగం తెరిచి, క్లోజ్డ్ పొడవైన కమ్మీలలో వ్యవస్థాపించాల్సిన అవసరం ఉంది, లేదా అవి తెరిచి ఉండవచ్చు.

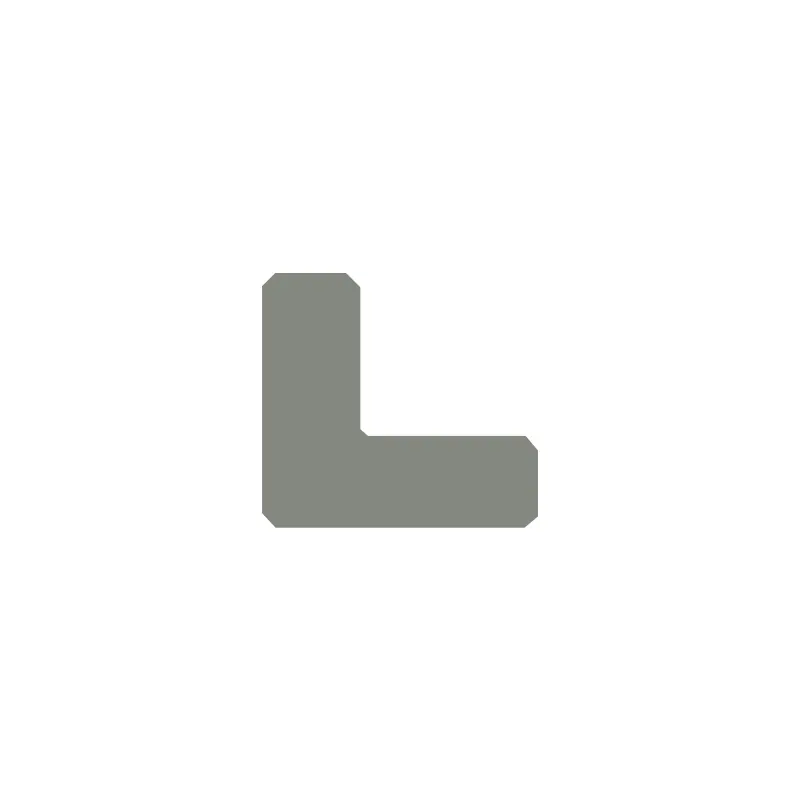

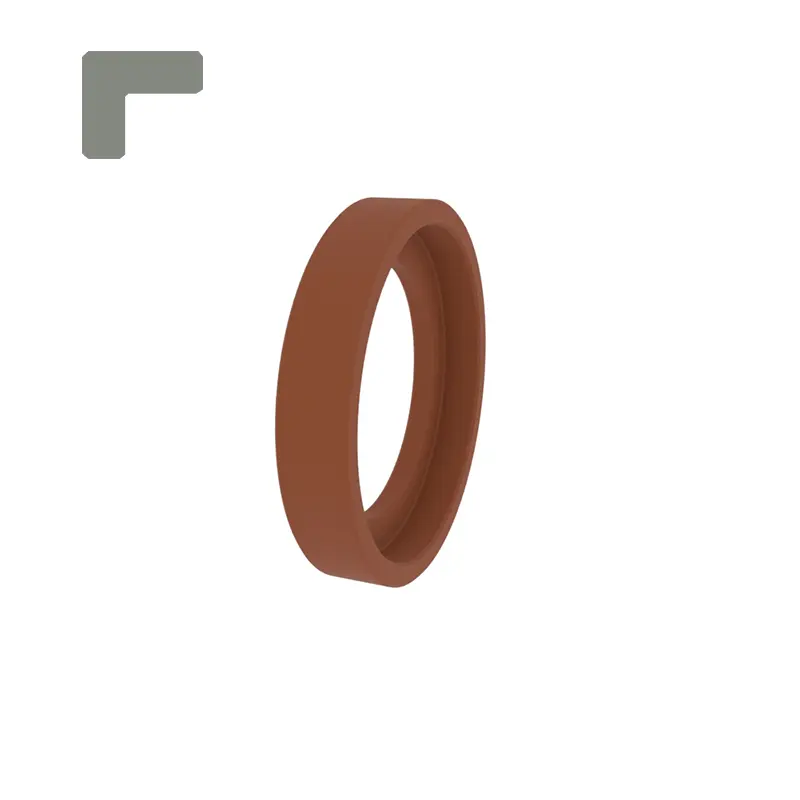

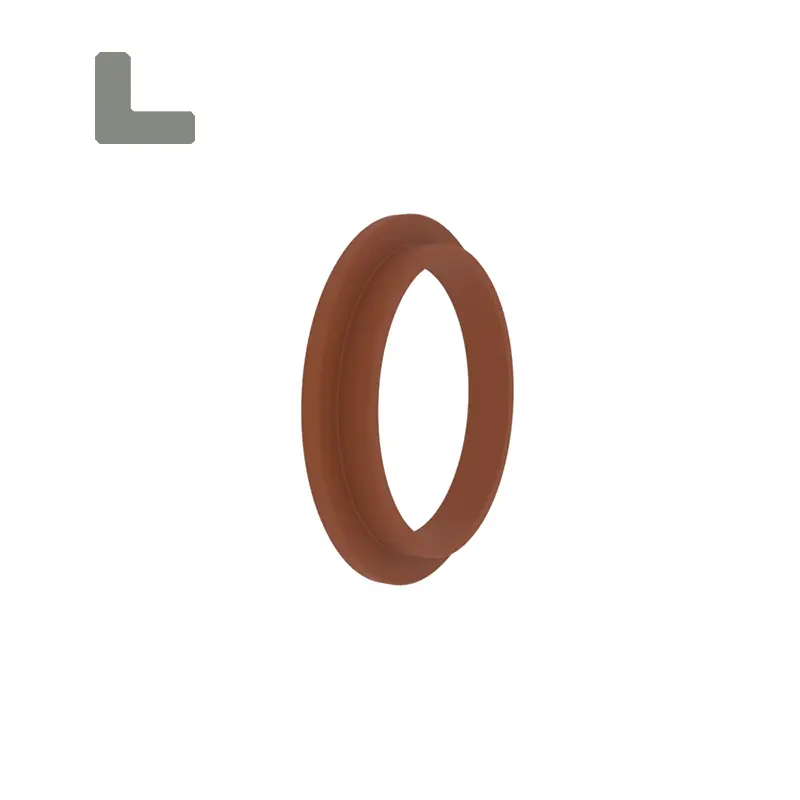

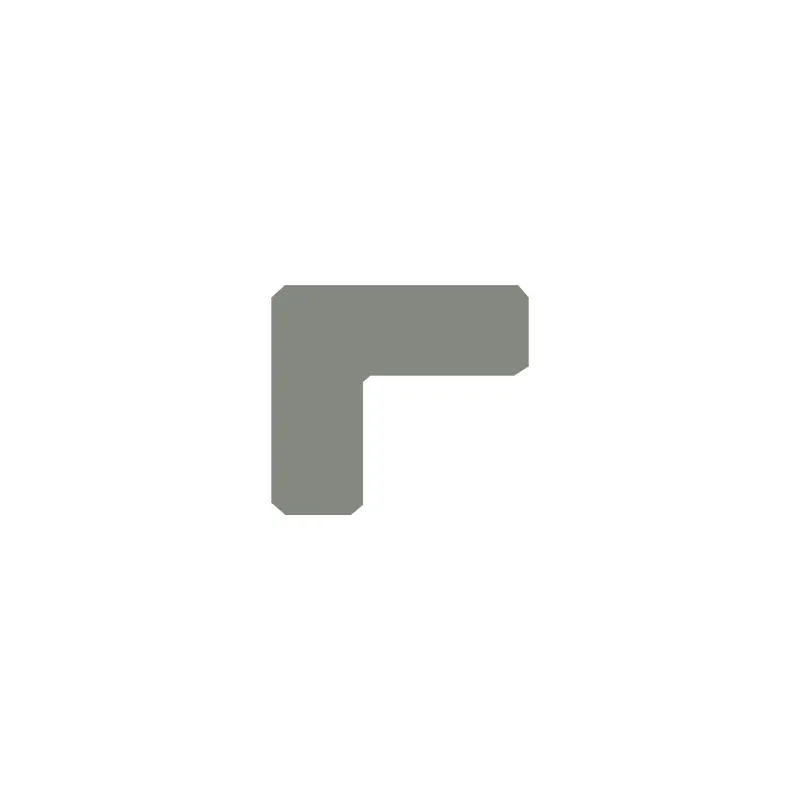

RCF103, RCF104 ప్రామాణిక గైడ్ రింగులు పిస్టన్ గైడ్‌లకు అనుకూలంగా ఉంటాయి. మూలలతో ఉన్న డిజైన్ గైడ్ రింగులు మరియు నిలుపుకునే రింగుల విధులను కలిగి ఉంటుంది. ఇది ఓపెన్ కావచ్చు లేదా.

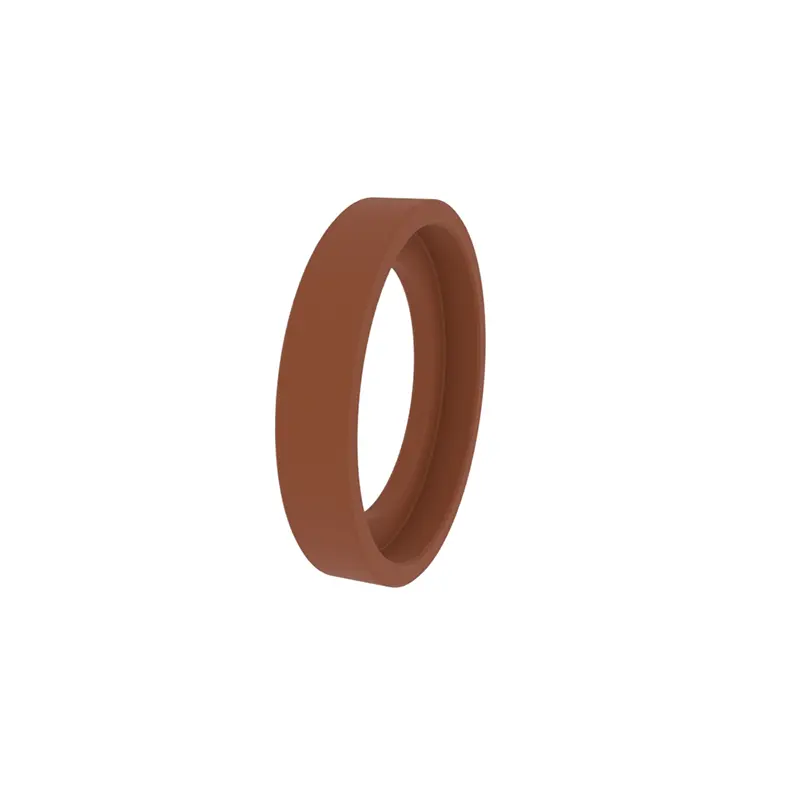

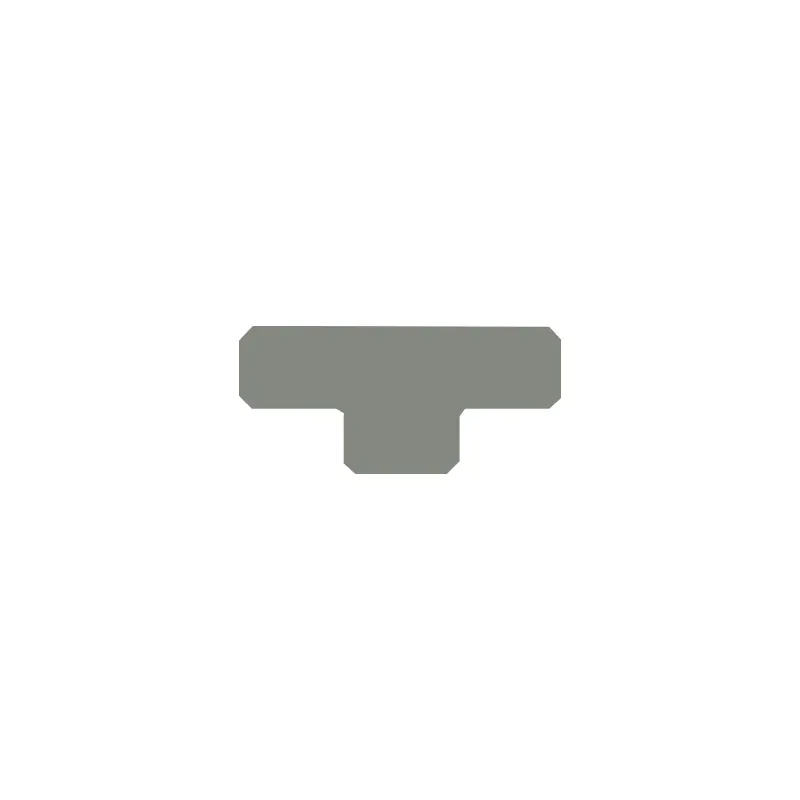

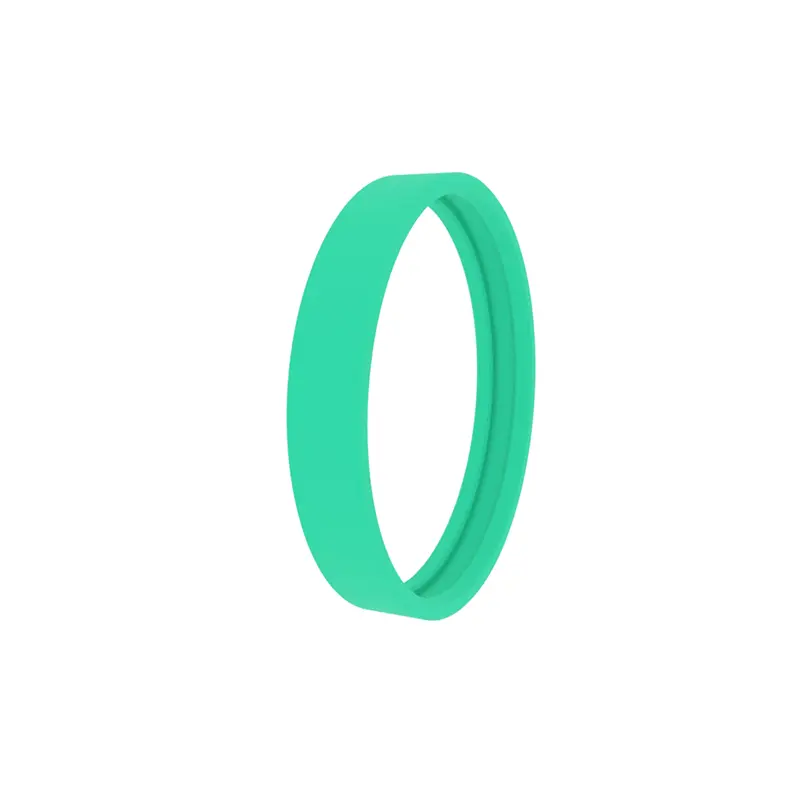

RCF105 ప్రామాణిక గైడ్ రింగ్ పిస్టన్ గైడ్‌లకు అనుకూలంగా ఉంటుంది. ఇది లోపలి వ్యాసంపై కుంభాకార రింగ్ కలిగి ఉంది. ఇది ఓపెన్ కావచ్చు లేదా.

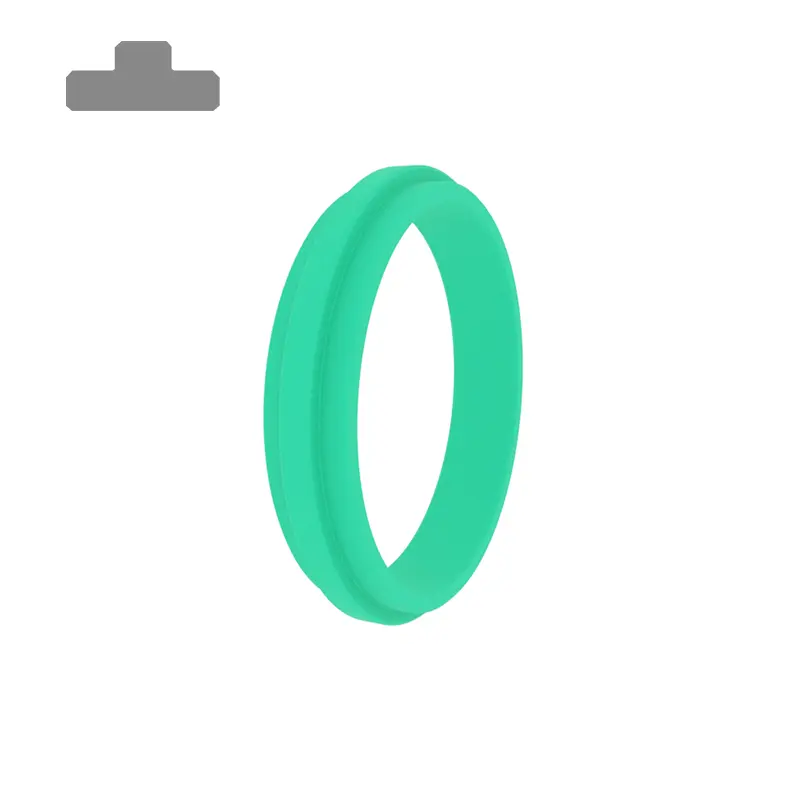

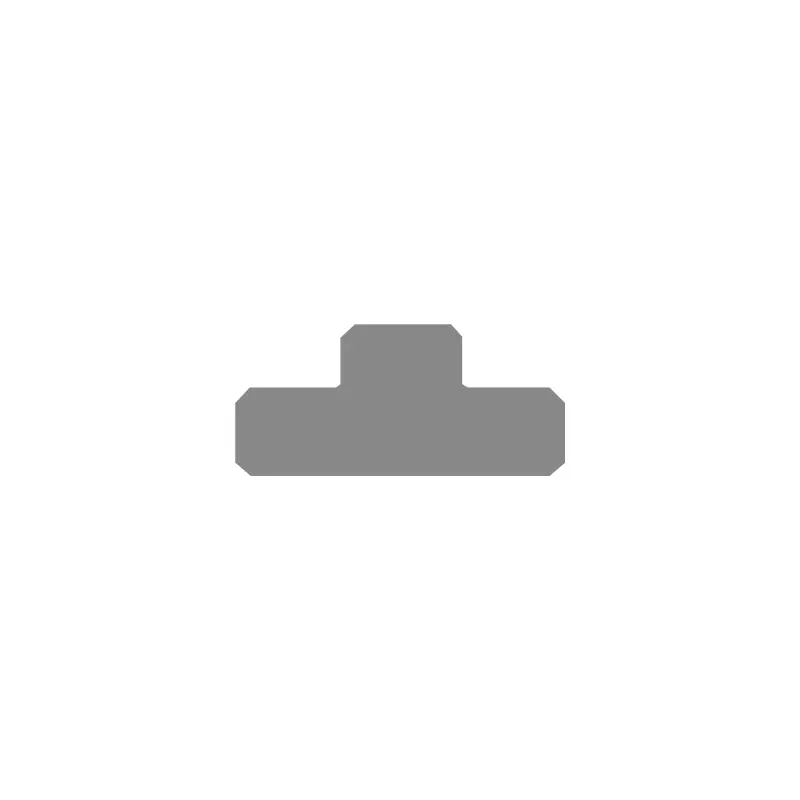

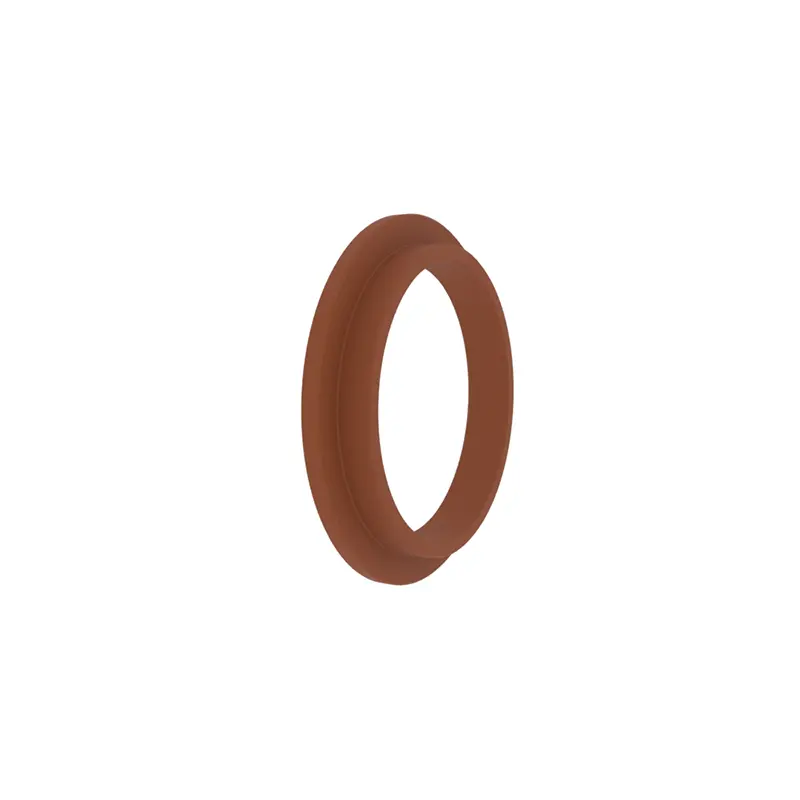

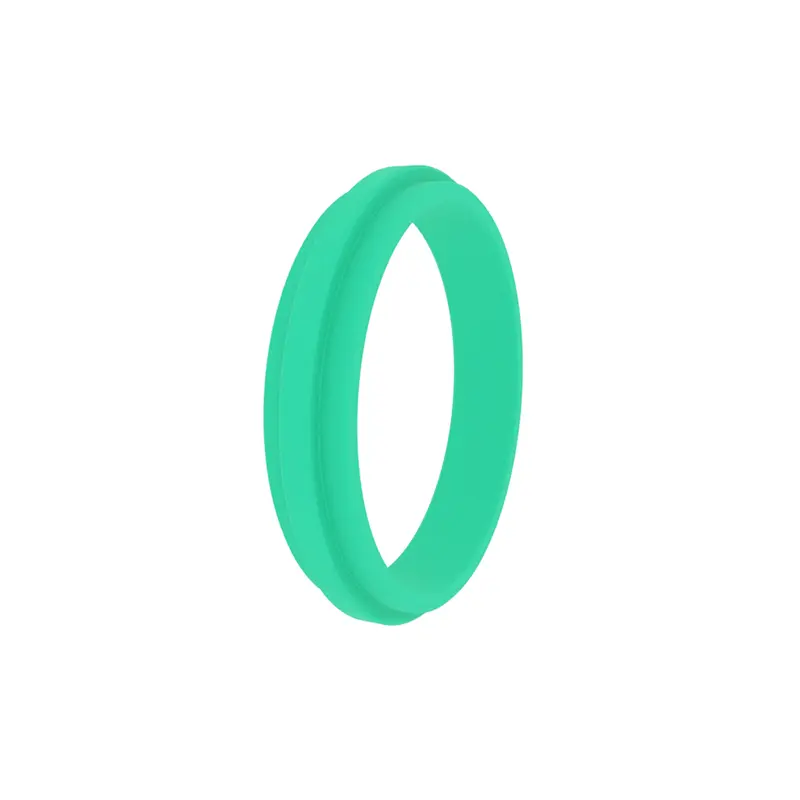

RCF106 ప్రామాణిక గైడ్ రింగ్ పిస్టన్ రాడ్ గైడ్‌లకు అనుకూలంగా ఉంటుంది. ఇది బయటి వ్యాసంలో కుంభాకార రింగ్ కలిగి ఉంది. ఇది ఓపెన్ కావచ్చు లేదా.

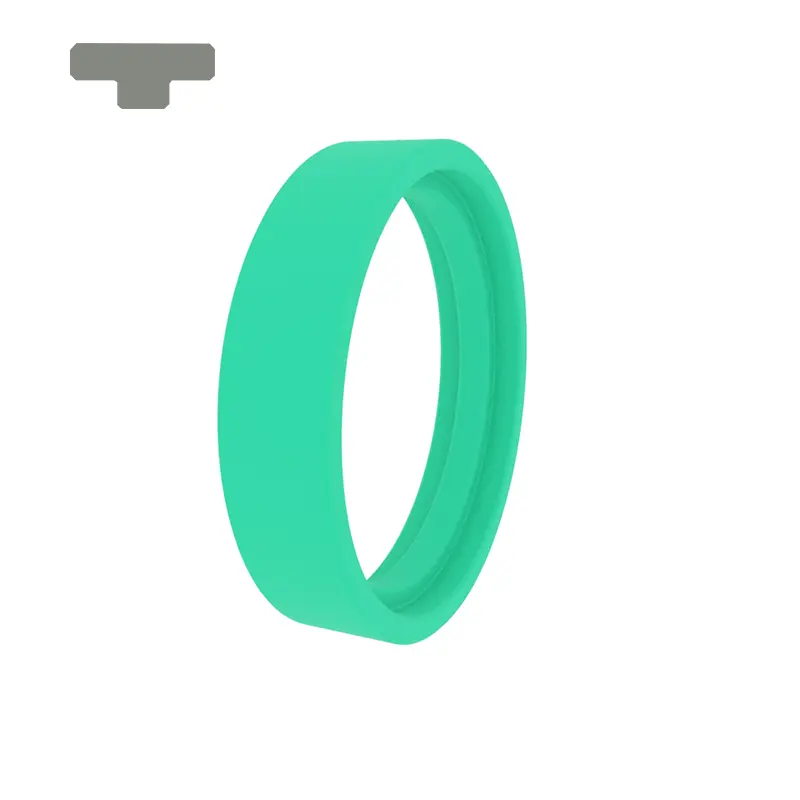

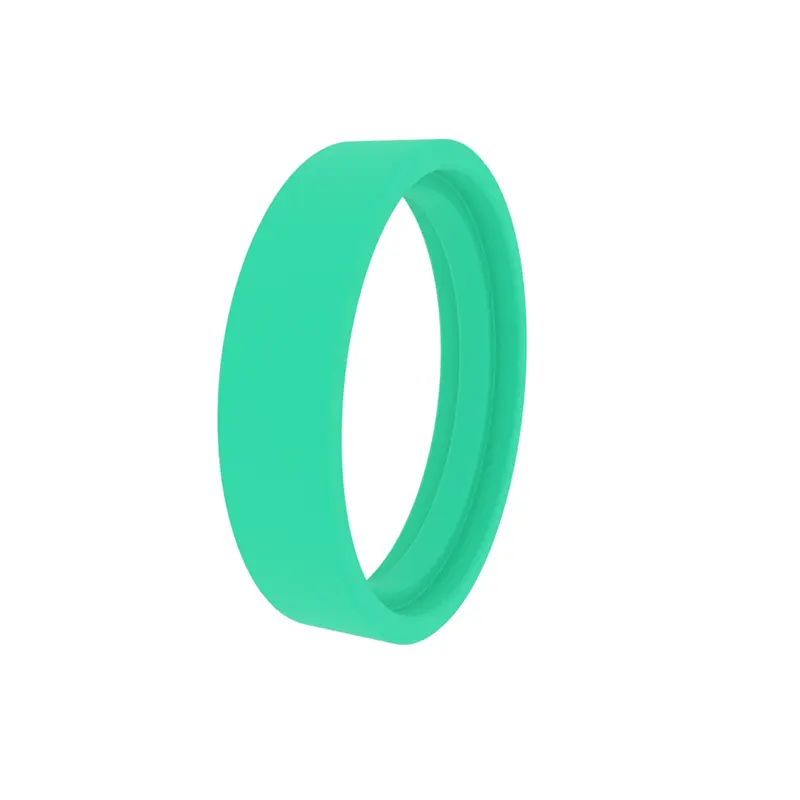

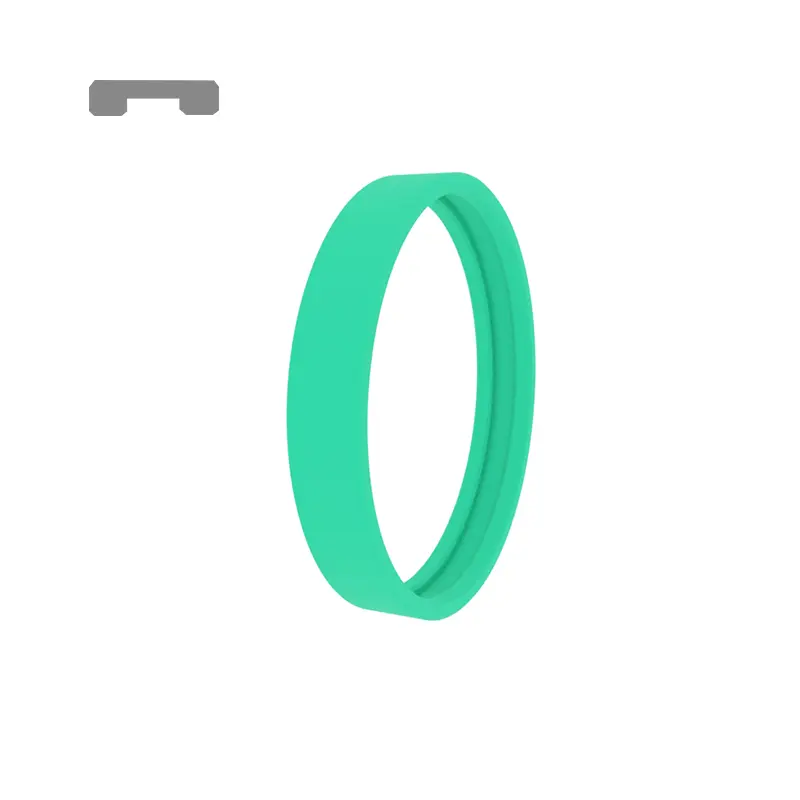

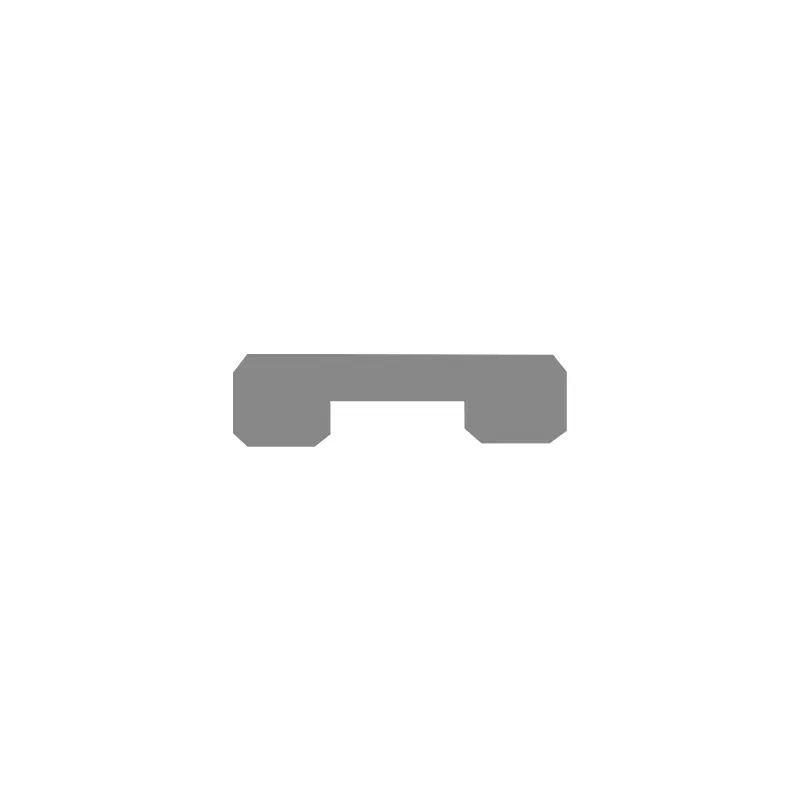

RCF107 ప్రామాణిక గైడ్ రింగ్ పిస్టన్ గైడ్‌లకు అనుకూలంగా ఉంటుంది. ఇది లోపలి వ్యాసంపై గాడిని కలిగి ఉంటుంది. ఇది ఓపెన్ కావచ్చు లేదా.

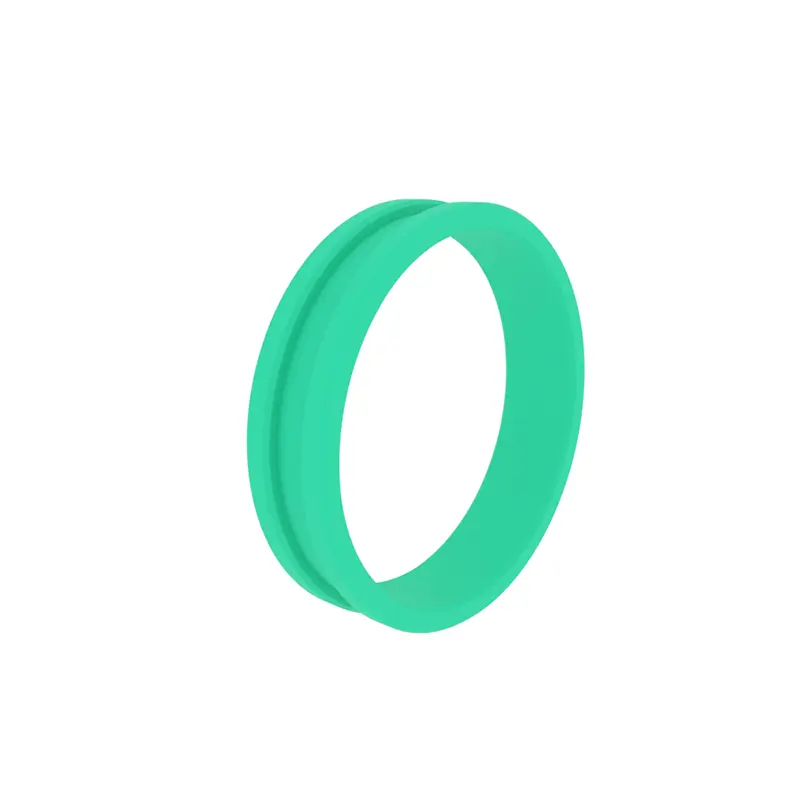

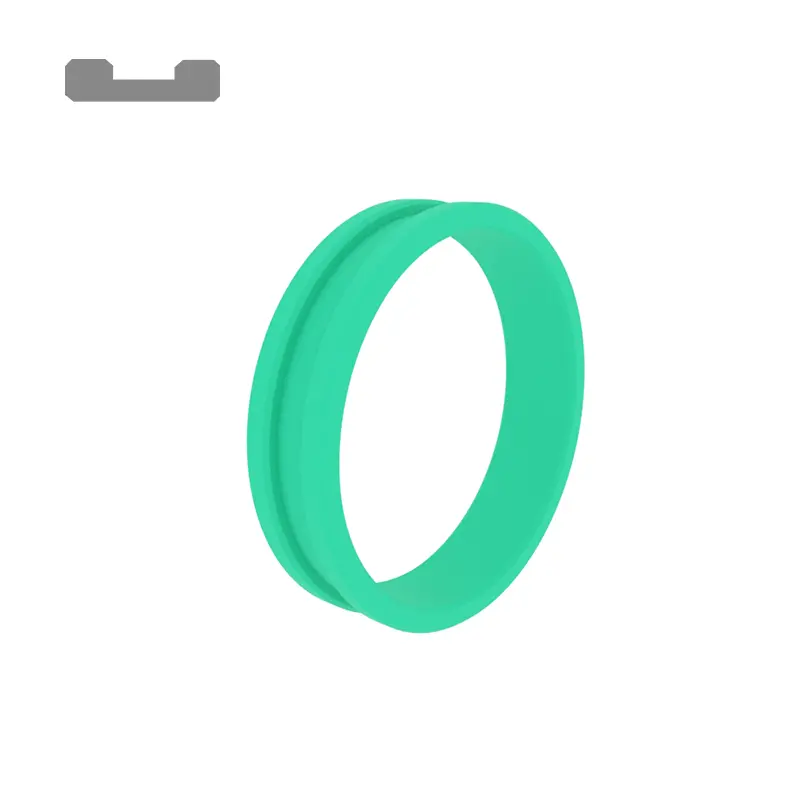

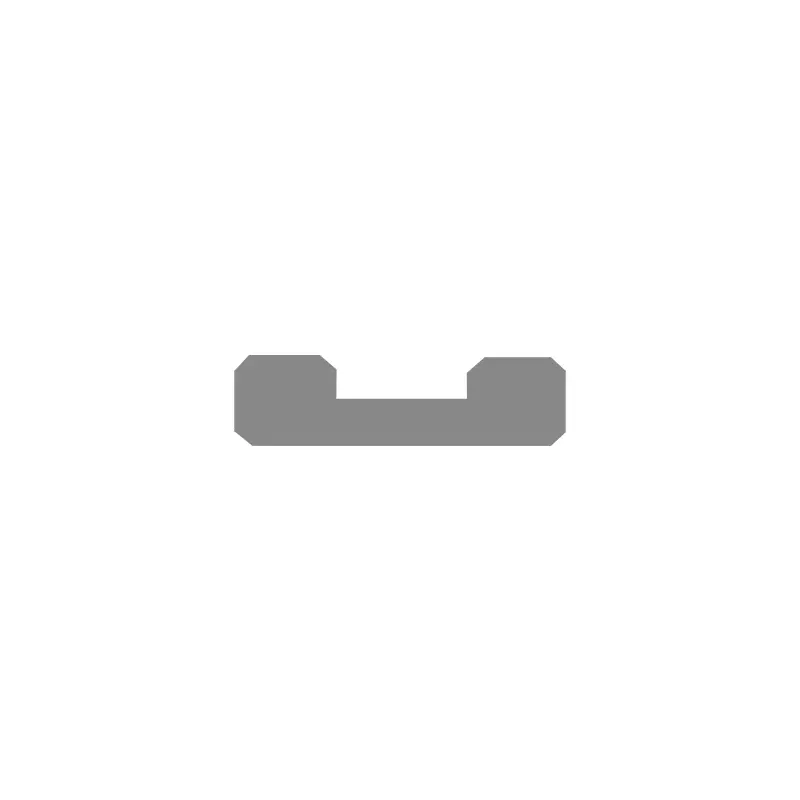

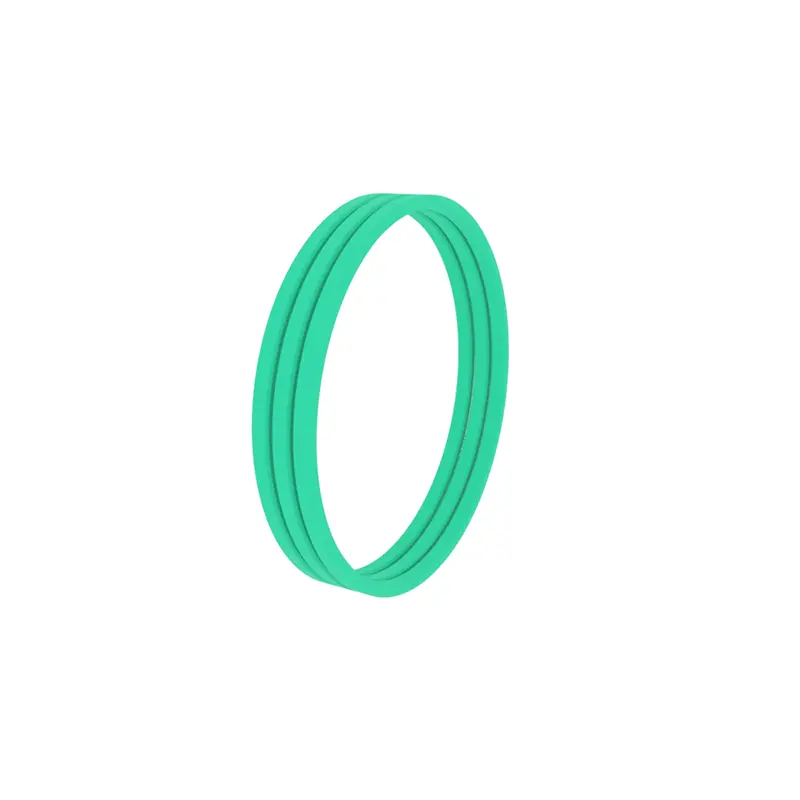

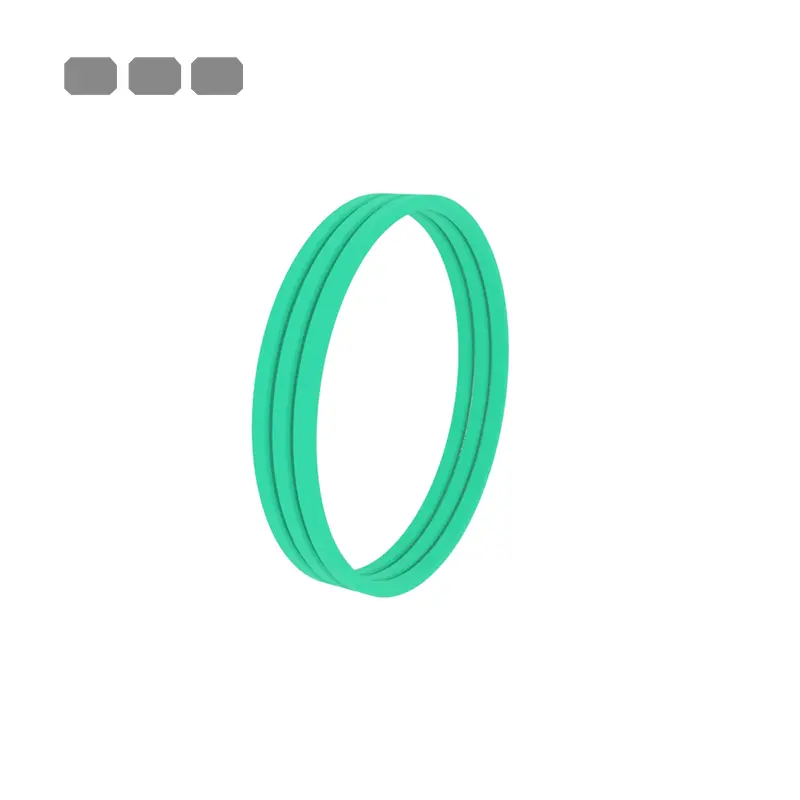

RCF108 స్టాండర్డ్ గైడ్ రింగ్, పిస్టన్ రాడ్ గైడింగ్‌కు అనువైనది, బయటి వ్యాసంలో పొడవైన కమ్మీలతో, తెరవడం లేదా లేకుండా లభిస్తుంది.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
ఉత్పత్తి లక్షణాలు
టర్నింగ్ సీల్ గైడ్ రింగ్, ISO10766 ప్రామాణిక కుహరం గాడి, మెటల్-ప్లాస్టిక్ మ్యాచింగ్ కోసం అనువైనది, "నిరోధించడం" మరియు "నిర్భందించటం", బలమైన లోడ్-మోసే సామర్థ్యం మరియు పెళుసైన ఉష్ణోగ్రతకు చేరుకునే ముందు ఇంకా సాగేలా నిరోధించగలదు. కుహరం గాడి యొక్క అర్ధ వృత్తాకార చాంఫర్ ద్వారా ఉత్పత్తి చేయబడిన గ్యాప్‌లోకి అంచులు పిండి వేయకుండా నిరోధించడానికి గైడ్ రింగ్ యొక్క అంచులు చాంఫెర్ చేయబడతాయి.
ప్రధాన అనువర్తనాలు
ఇంజనీరింగ్ యంత్రాలు, వ్యవసాయ యంత్రాలు, ఇంజెక్షన్ మోల్డింగ్ యంత్రాలు, లోడింగ్ మరియు అన్‌లోడ్ ప్లాట్‌ఫారమ్‌లు, మద్దతు సిలిండర్లు, పారిశ్రామిక వాహనాలు, ప్రెస్‌లు, మెటలర్జికల్ సిలిండర్లు.

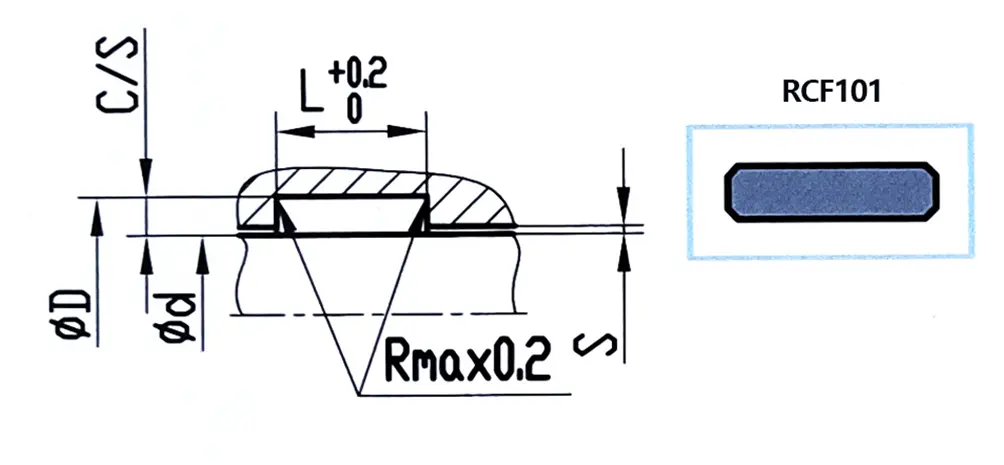

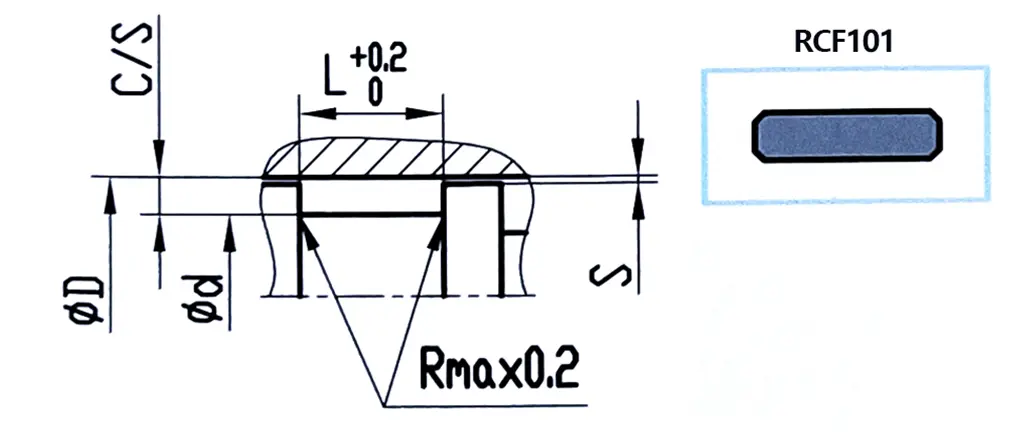

పిస్టన్ రాడ్ కోసం గైడ్ రింగ్ గాడి యొక్క ఉదాహరణ 1
| Φd f8 | Φd H8 | L+0.2 | సి/సె | రేడియల్ క్లియరెన్స్ s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
పిస్టన్ గైడ్ రింగ్ గాడి యొక్క ఉదాహరణ 2
| Φd H8 | Φd f8 | L+0.2 | సి/సె | రేడియల్ క్లియరెన్స్ s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
పదార్థాలు
1. PTFE (మీడియం మరియు లైట్ లోడ్ల కోసం);
2. POM లేదా PA (తేలికపాటి లోడ్ల కోసం);
3. ఫినోలిక్ రెసిన్ + ఫాబ్రిక్ ఫైబర్ (భారీ లోడ్ల కోసం)
గైడ్ రింగ్ వెడల్పు మరియు సంఖ్య యొక్క ఎంపిక
సూత్రాన్ని ప్రాథమికంగా t = (f*f) / (d*pr) నిర్ణయించడానికి ఉపయోగించవచ్చు
T: గైడ్ రింగ్ (MM)
ఉదాహరణ: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8 మిమీ
9.7 మిమీ వెడల్పుతో T = 15mm లేదా రెండు గైడ్ రింగుల వెడల్పుతో ఒక గైడ్ రింగ్‌ను ఎంచుకోవడం లెక్కించిన ఎంపిక. 9.7 మిమీ వెడల్పు కలిగిన రెండు గైడ్ రింగ్లను ఎంచుకుంటే, భద్రతా కారకాన్ని 2.6 కు పెంచవచ్చు. సాధారణంగా, సిఫార్సు చేయబడిన భద్రతా కారకం f = 2

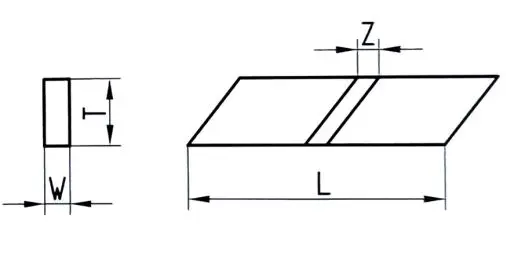

కటింగ్ పొడవు యొక్క నిర్ధారణ
ఎల్ = 3.14* (డి -డబ్ల్యూ) -కె పిస్టన్ కోసం
పిస్టన్ రాడ్ కోసం l = 3.14* (d+w) -k
K ఉష్ణోగ్రత స్థిరాంకం, ఉష్ణోగ్రత 120 డిగ్రీల కంటే తక్కువగా ఉన్నప్పుడు 0.8 ఎంపిక చేయబడుతుంది మరియు ఉష్ణోగ్రత 120 డిగ్రీల పైన ఉన్నప్పుడు 2.0 ఎంపిక చేయబడుతుంది.

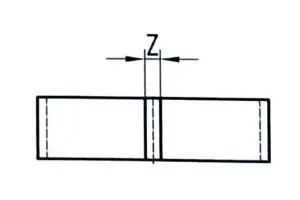

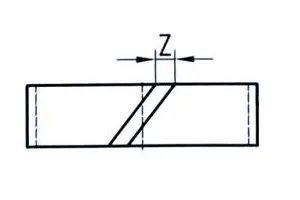

గ్యాప్ Z ని లెక్కించడం యొక్క గణన
|
|
ఫినోలిక్ రెసిన్/పోమ్ | Ptfe |
| పిస్టన్ రాడ్ కోసం | 0.050 (φd+w) | 0.042 (φd+w) |
| పిస్టన్ కోసం | 0.050 (φd-W) | 0.042 (φd-W) |
కోత రకం
30 ° బెవెల్ కట్
స్ట్రెయిట్ కట్ (ప్రధానంగా భ్రమణం లేదా స్వింగ్ మరియు ప్రామాణికం కాని పొడవైన కమ్మీలు)

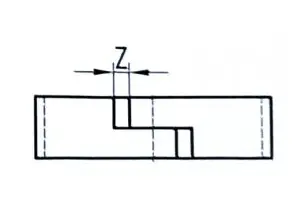

Z- ఆకారపు కోత (సీలింగ్ ఫంక్షన్ కూడా ఉంది)
