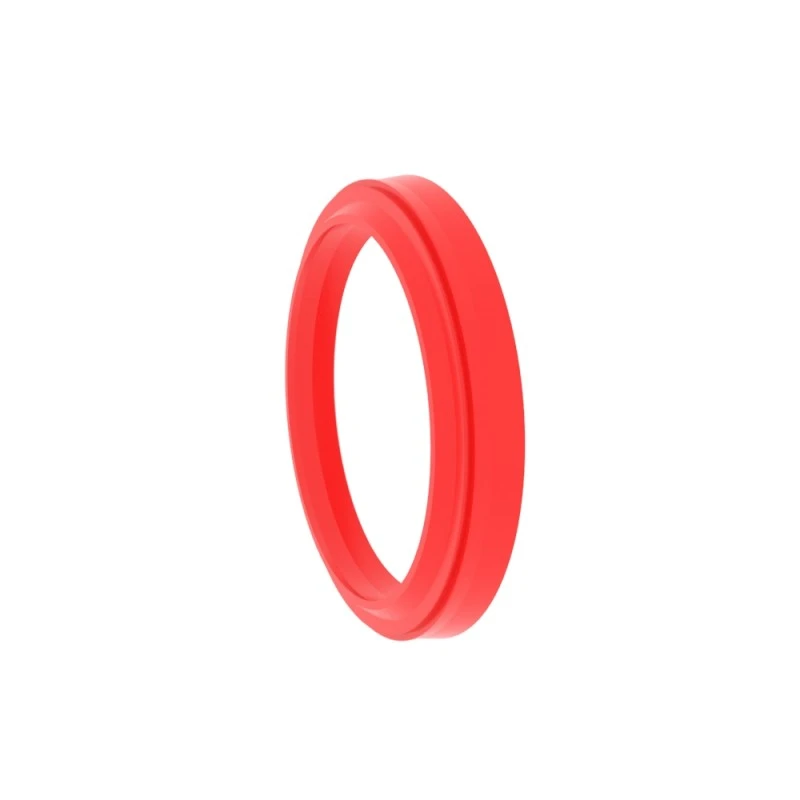

As a supplier of professional sealing solutions, the RCA series of dust seal turning seals launched by Ruichen Seals has diversified designs and targeted functions, fully covering the core needs of the industrial field for dust prevention, pressure resistance and environmental adaptability.
సాంకేతిక రూపకల్పన పరంగా, డస్ట్ సీల్ టర్నింగ్ సీల్స్ సిరీస్ ఉత్పత్తులు వశ్యతపై కేంద్రీకృతమై ఉన్నాయి. సాధారణ ముద్రలు (RCA101/104/105 వంటివి) ఉన్నాయి, ఇవి ఎక్స్‌ట్రూడెడ్ బాహ్య వ్యాసాలతో ఇన్‌స్టాల్ చేయబడ్డాయి, ఇవి ISO 6195-A ప్రామాణిక పొడవైన కమ్మీలతో అనుకూలంగా ఉంటాయి మరియు కాంపాక్ట్ స్పేస్ దృశ్యాలకు అనుకూలంగా ఉంటాయి; ఇంటిగ్రేటెడ్ యాంటీ-ఎక్స్‌ట్రాషన్ అస్థిపంజరాలతో (RCA103/106 వంటివి) నమూనాలు కూడా ఉన్నాయి, ఇవి అక్షసంబంధ ఓపెన్ గ్రోవ్ డిజైన్ (ISO 6195-B) ద్వారా డైనమిక్ లోడ్ల క్రింద నిర్మాణాత్మక స్థిరత్వాన్ని పెంచుతాయి. ప్రత్యేక పని పరిస్థితుల కోసం, RCA107 30 ° వంపుతిరిగిన గాడి సంస్థాపనకు మద్దతు ఇస్తుంది మరియు ఇంపీరియల్ మరియు మెట్రిక్ పరికరాలకు అనుకూలంగా ఉంటుంది, అయితే RCA108 ఫ్లేంజ్ ఫిక్సింగ్ డిజైన్ ద్వారా పాత సిలిండర్ల నిర్వహణ ప్రక్రియను సులభతరం చేస్తుంది, పరివర్తన వ్యయాన్ని గణనీయంగా తగ్గిస్తుంది.
సీలింగ్ పనితీరు ఆప్టిమైజేషన్ పరంగా, మేము వినూత్న నిర్మాణాల ద్వారా విశ్వసనీయతను మెరుగుపరుస్తాము: RCA101 యొక్క ఆయిల్ రిటర్న్ గ్రోవ్ డిజైన్ ఆయిల్ రిఫ్లక్స్ను ప్రోత్సహిస్తుంది మరియు కాలుష్య కారకాన్ని తగ్గిస్తుంది; డబుల్ లిప్ లేదా సహాయక పెదవి నిర్మాణం (RCA109/111/112, మొదలైనవి) టెట్రాఫ్లోరోథైలీన్ కంబైన్డ్ సీల్‌తో కలిపి ద్వంద్వ-చర్య దుమ్ము మరియు చమురు అవరోధం సాధించడానికి; మరియు PTFE (పాలిటెట్రాఫ్లోరోఎథైలీన్) పదార్థం మరియు O- రింగ్ (RCA115 ~ 119) యొక్క మిశ్రమ రూపకల్పన పీడన పంపిణీని మరింత సమతుల్యం చేస్తుంది, 250 ° C అధిక ఉష్ణోగ్రతలకు నిరోధకతను కలిగి ఉంటుంది మరియు రసాయన తుప్పుకు నిరోధకతను కలిగి ఉంటుంది, ఇది సెమీకండక్టర్లు, ఆహారం మరియు .షధం వంటి శుభ్రమైన వాతావరణాలకు అనువైనది. విపరీతమైన పని పరిస్థితుల కోసం, RCA213 ను DA సిరీస్‌తో కలిపి ఉపయోగిస్తారు, మడ్ మరియు టార్ వంటి అంటుకునే కాలుష్య కారకాలను నిరోధించడానికి అధిక-గట్టి పదార్థాలను ఉపయోగించి మరియు అంతర్గత ముద్రను కోత నుండి రక్షిస్తుంది.

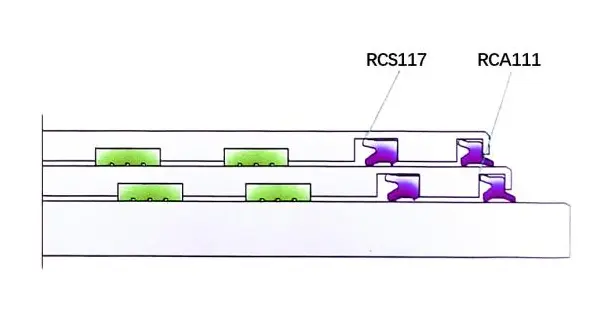

అప్లికేషన్ పరంగా, RCA సిరీస్ ఇంజనీరింగ్ యంత్రాలు, మైనింగ్ పరికరాలు, హైడ్రాలిక్ మరియు న్యూమాటిక్ సిస్టమ్స్ మరియు ఖచ్చితమైన పారిశ్రామిక రంగాలకు విస్తృతంగా అనుగుణంగా ఉంటుంది. ఉదాహరణకు, RCA111/211 1.6MPA అధిక పీడనాన్ని తట్టుకోగలదు, ఇది హైడ్రాలిక్ సిలిండర్లకు డబుల్ రక్షణను అందిస్తుంది; RCA115 ~ 119 దాని క్రీపింగ్ కాని మరియు తక్కువ ఘర్షణ లక్షణాల కారణంగా ఖచ్చితమైన పరికరాల దుమ్ము నివారణకు మొదటి ఎంపికగా మారింది; RCA108 గాడిని సవరించాల్సిన అవసరం లేకుండా పాత పరికరాల నిర్వహణకు శీఘ్ర పరిష్కారాన్ని అందిస్తుంది. పదార్థాల పరంగా, పర్యావరణ పరిరక్షణ మరియు పనితీరుకు సమాన ప్రాముఖ్యత ఇవ్వమని మేము పట్టుబడుతున్నాము. PTFE సవరణ సాంకేతిక పరిజ్ఞానం స్వీయ సరళత మరియు దుస్తులు నిరోధకత రెండింటినీ పరిగణనలోకి తీసుకుంటుంది. ఓ-రింగ్ ఎలాస్టోమర్లు (ఎన్బిఆర్ వంటివి) సీలింగ్ స్థిరత్వాన్ని నిర్ధారిస్తాయి. కొన్ని నమూనాలు (RCA119 వంటివి) శుభ్రమైన వర్క్‌షాప్‌ల యొక్క కఠినమైన అవసరాలను తీర్చడానికి సిలికాన్ లేని సూత్రాన్ని ఉపయోగిస్తాయి. చాలా సంవత్సరాలుగా, రూచెన్ సీల్స్ ఎల్లప్పుడూ "ఖచ్చితమైన అనుసరణ మరియు దీర్ఘకాలిక రక్షణ" ను లక్ష్యంగా చేసుకుంటాయి. RCA సిరీస్ ద్వారా, ఇది ధూళి చొరబాటు, చమురు లీకేజీ మరియు అధిక-ఉష్ణోగ్రత తుప్పు వంటి సవాళ్లను ఎదుర్కోవటానికి వినియోగదారులకు సహాయపడుతుంది, పరికరాల సమర్థవంతమైన ఆపరేషన్ కోసం నమ్మదగిన హామీలను అందిస్తుంది.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
ప్రధాన అప్లికేషన్: ఆయిల్ సిలిండర్ కోసం ప్రామాణిక డస్ట్‌ప్రూఫ్
ప్రయోజనాలు: అద్భుతమైన యాంటీ-ఫ్రిషన్ మరియు డస్ట్‌ప్రూఫ్ ఎఫెక్ట్‌లతో డస్ట్ సీల్ టర్నింగ్ సీల్స్ ఇన్‌స్టాల్ చేయడం సులభం. అవి కుహరంలో వ్యతిరేక దిశలో కదలవు, మరియు సీల్ రింగ్ మరియు డస్ట్‌ప్రూఫ్ రింగ్ మధ్య ఒత్తిడి తెరవడం ఉండదు.
పదార్థం: పాలియురేతేన్, రబ్బరు
నిర్దిష్ట అనువర్తన ప్రాంతాలు:
జనరల్ డస్ట్‌ప్రూఫ్ (RCA101 ~ 105/113/114): ధూళి చొరబాటును నిరోధించడానికి ఇంజనీరింగ్ యంత్రాలు మరియు ఆటోమేషన్ పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
భారీ మరియు నిర్వహణ దృశ్యాలు (RCA103/106/108): మైనింగ్ మెషినరీ మరియు పాత సిలిండర్ పరివర్తన వంటి అధిక-లోడ్ దృశ్యాలకు అస్థిపంజరం మద్దతు మరియు ఫ్లాంజ్ ఫిక్సింగ్ డిజైన్ అనుకూలంగా ఉంటాయి.
Precision and harsh environment (RCA115~119): semiconductor, food and medicine and other industries, meet the requirements of no creeping, low friction and corrosion resistance.
మల్టీ-స్టాండార్డ్ అనుకూలత: RCA107 బ్రిటిష్ పరికరాలకు మద్దతు ఇస్తుంది, మరియు RCA సిరీస్ ఎంపిక ప్రక్రియను సరళీకృతం చేయడానికి ISO 6195 ప్రామాణిక పొడవైన కమ్మీలను పూర్తిగా కవర్ చేస్తుంది.

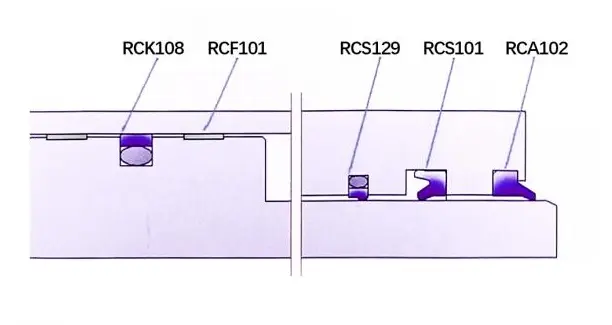

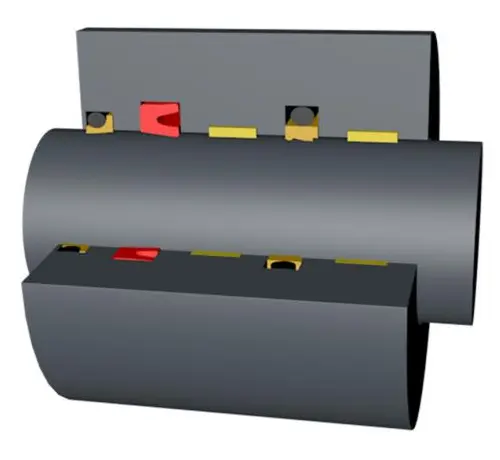

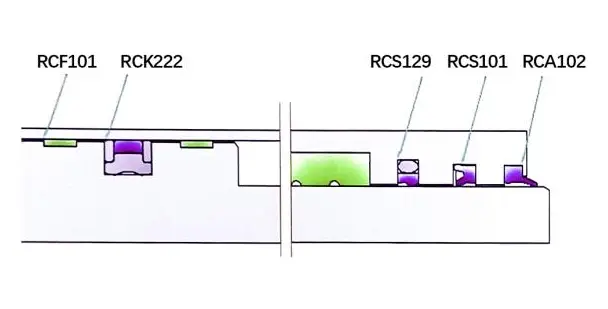

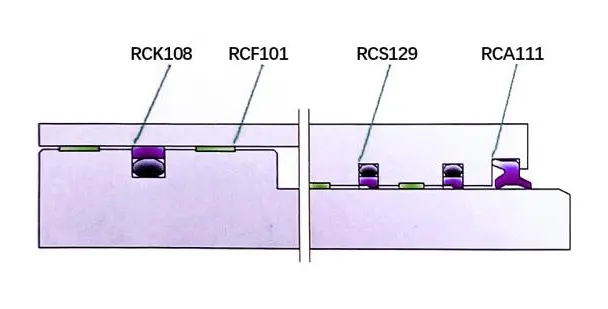

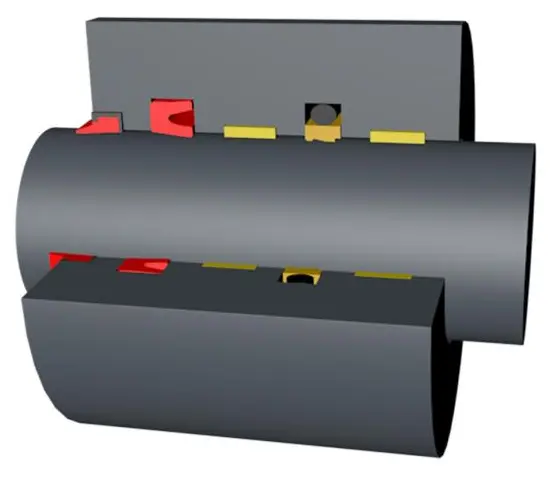

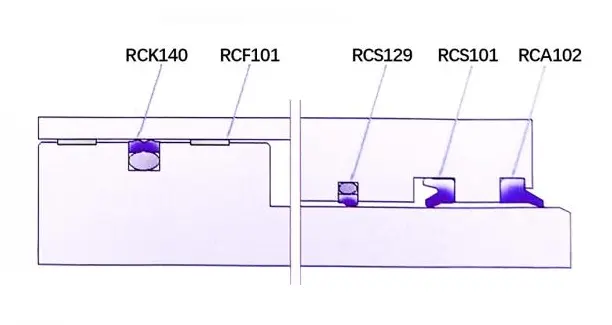

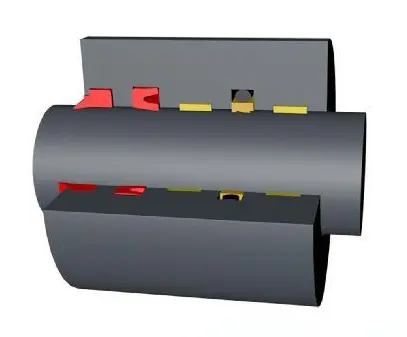

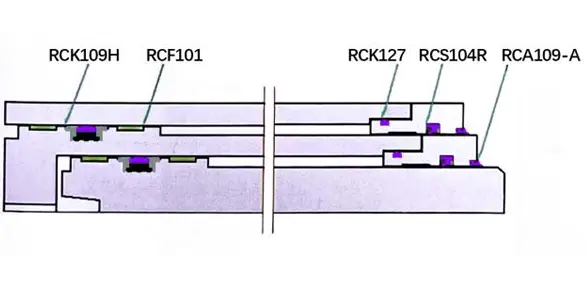

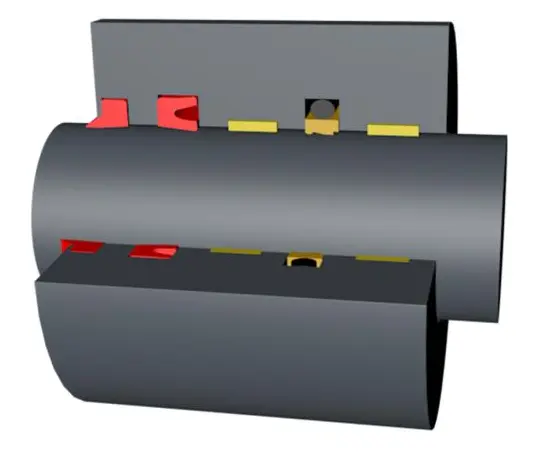

Sealing application & cylinder design
భారీ పరిశ్రమ: పరిశ్రమ ఉదాహరణలు: భారీ యంత్ర సాధనాలు (ఫోర్జింగ్ మెషీన్లు, హైడ్రాలిక్ ప్రెస్‌లు, బెండింగ్ మెషీన్లు మొదలైనవి), మెటలర్జీ (రోలింగ్ మిల్లులు, ఎజిసి సిలిండర్లు మొదలైనవి), మైనింగ్ (హైడ్రాలిక్ సపోర్ట్స్, మైనింగ్ పరికరాలు మొదలైనవి), భారీ నిర్మాణ యంత్రాలు (క్రేన్లు, ఎక్స్కవేటర్లు మొదలైనవి)

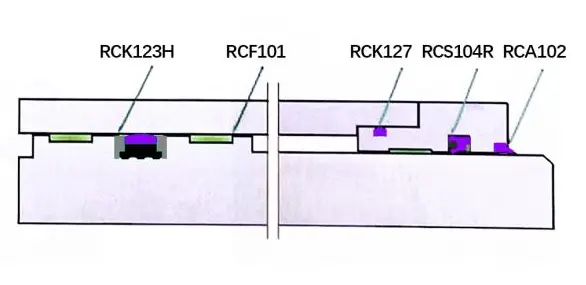

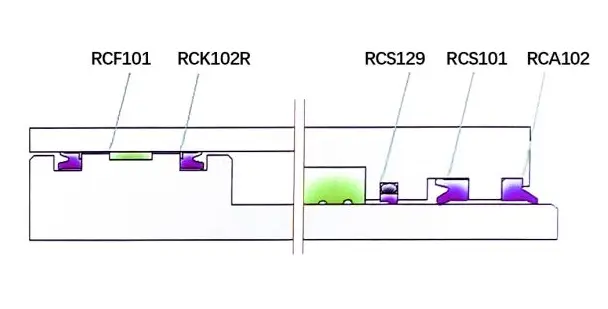

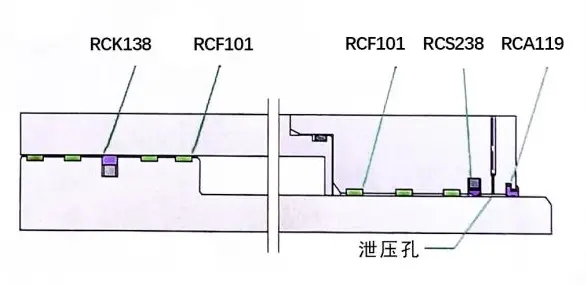

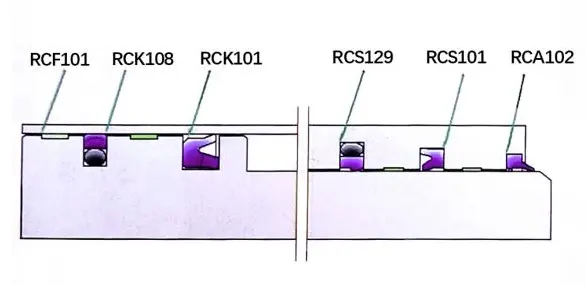

సిఫార్సు చేసిన సీలింగ్ డిజైన్:
భారీ ఫోర్జింగ్ మెషిన్
మెటలర్జీ AGC
మూత్రవిసర్జనకు సంబంధించిన
హైడ్రాలిక్ సపోర్ట్ గార్డ్ జాక్
క్రేన్ లిఫ్టింగ్ సిలిండర్
క్రేన్ లఫింగ్ సిలిండర్
మధ్యస్థ పరిశ్రమ: పరిశ్రమ ఉదాహరణలు: లిఫ్టింగ్ పరికరాలు, వ్యవసాయ యంత్రాలు, తేలికపాటి రవాణా సాధనాలు, లిఫ్టింగ్ ప్లాట్‌ఫారమ్‌లు, యంత్ర సాధనాలు (బెండింగ్ యంత్రాలు, ఇంజెక్షన్ అచ్చు యంత్రాలు, మిల్లింగ్ యంత్రాలు మొదలైనవి), ఫోర్క్లిఫ్ట్లు, డంప్ ట్రక్కులు

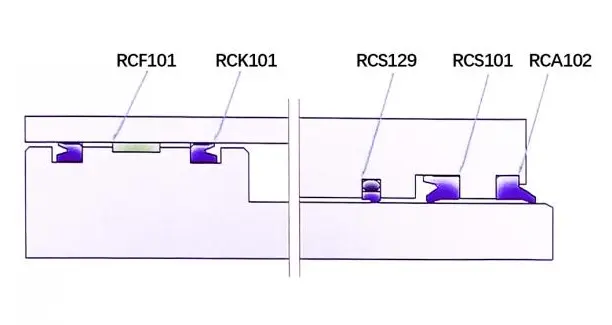

సిఫార్సు చేసిన సీలింగ్ డిజైన్:
బెండింగ్ మెషిన్
ట్రక్ లిఫ్టింగ్ పరికరాన్ని డంప్ చేయండి
వ్యవసాయ యంత్రాలు
లిఫ్టింగ్ ప్లాట్‌ఫాం
తేలికపాటి పరిశ్రమ: పరిశ్రమ ఉదాహరణలు: యంత్ర సాధనాలు, ఫోర్క్లిఫ్ట్లు, ఇంజెక్షన్ అచ్చు యంత్రాలు, వ్యవసాయ యంత్రాలు, బాలర్లు
సిఫార్సు చేసిన సీలింగ్ డిజైన్:
చిన్న ఫోర్క్లిఫ్ట్
ఇంజెక్షన్ మోల్డింగ్ మెషిన్

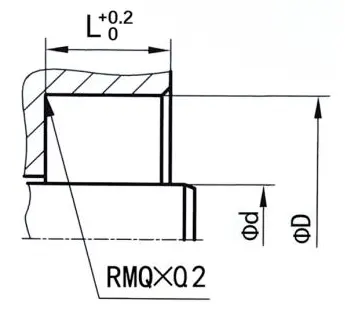

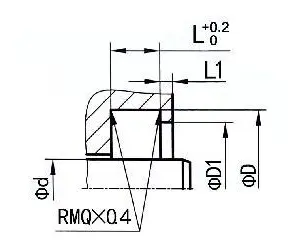

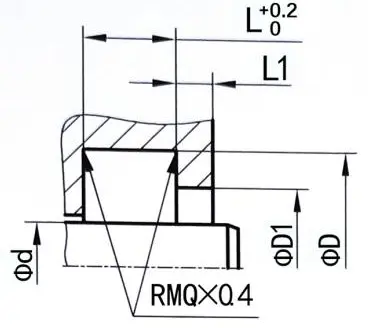

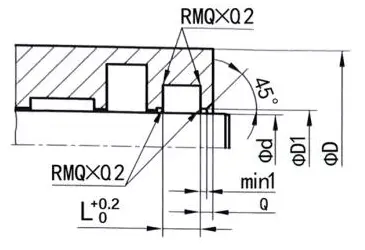

డస్ట్ సీల్ గాడి

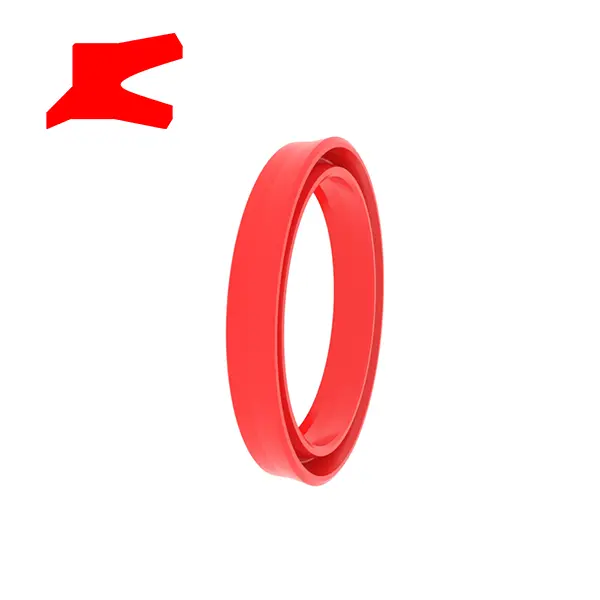

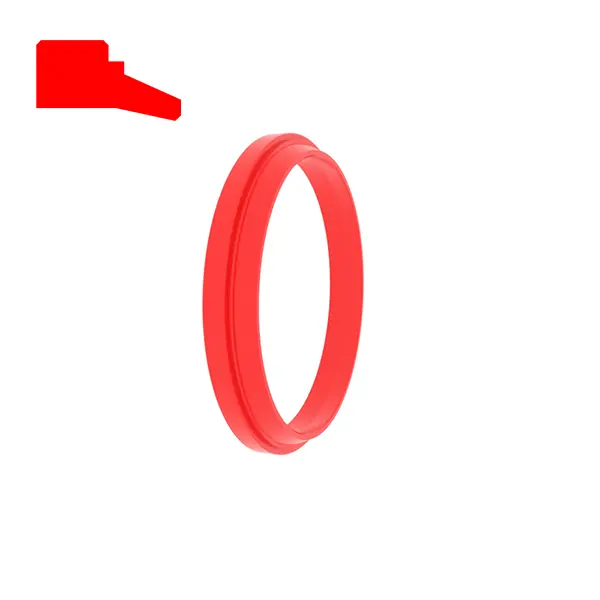

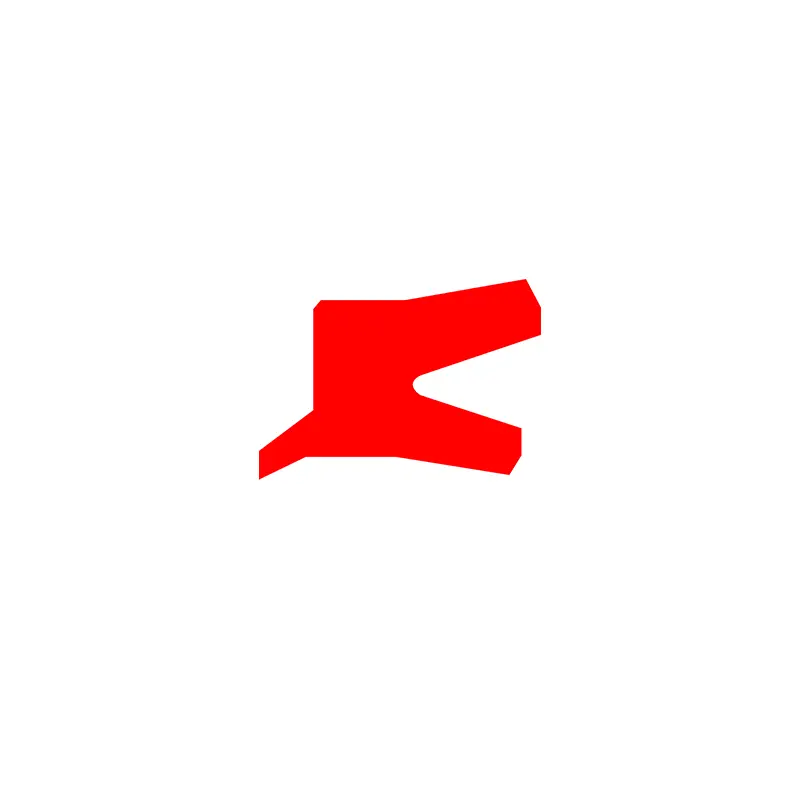

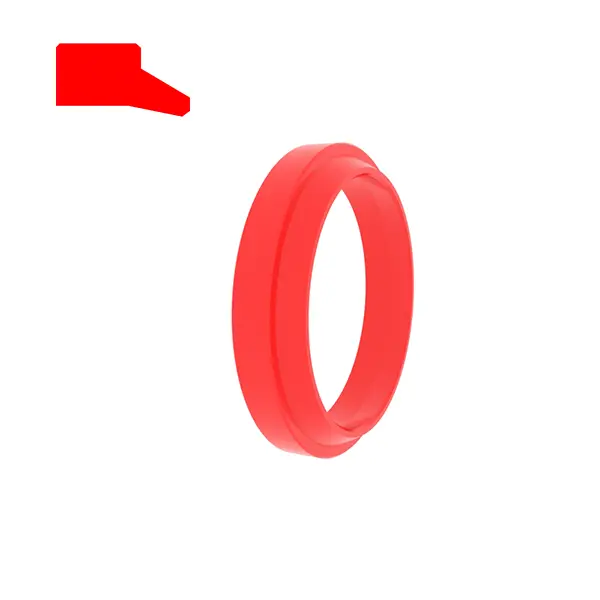

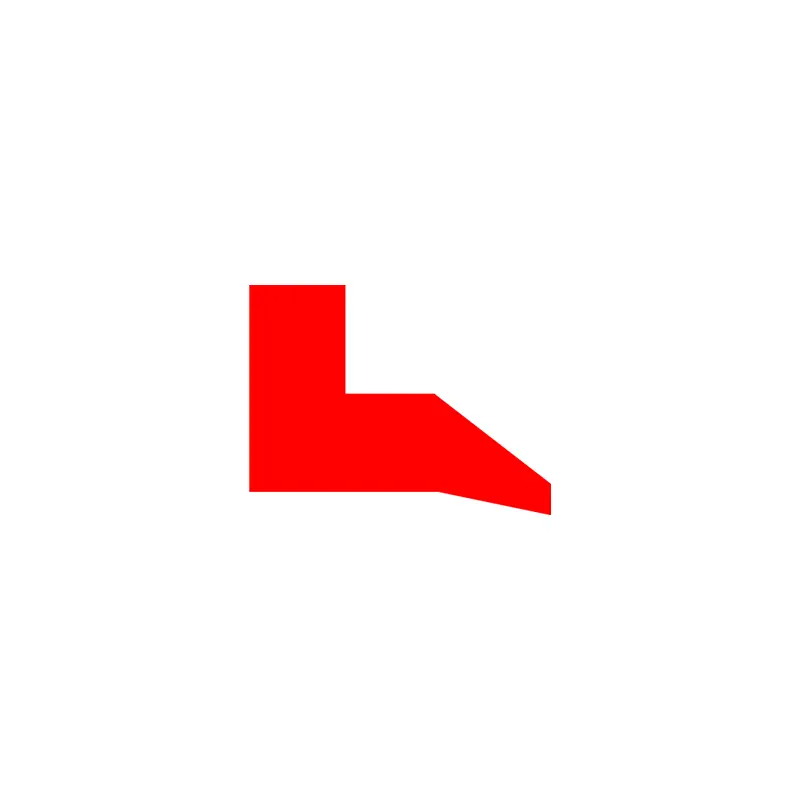

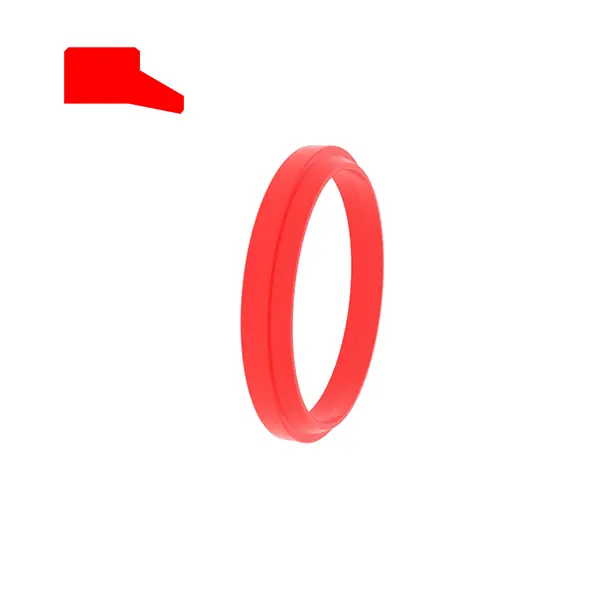

RCA101
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
H ...... దుమ్ము ముద్ర యొక్క మొత్తం ఎత్తు
| ఉపరితల ముగింపు | R tmax (μm) | Raరి |
| స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| గాడి దిగువ గాడి వైపు | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి | 50%-95% |
|
| సహనం | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCA101
Groove size: 100x108x4/7
పదార్థం: RC-PU-H
ముద్ర రకం: RCA101, RCA104
Main application: Standard dust protection for oil cylinders
ప్రయోజనాలు: సాధారణ సంస్థాపన, అద్భుతమైన యాంటీ-ఫ్రిషన్ మరియు డస్ట్‌ప్రూఫ్ ప్రభావం, కుహరంలో రివర్స్ ఓవ్‌మెంట్ లేదు, సీలింగ్ రింగ్ మరియు డస్ట్ రింగ్ మధ్య ఒత్తిడి తెరవడం లేదు.
పదార్థం: పాలియురేతేన్, రబ్బరు
| సీల్ గ్రోవ్ ఉదాహరణలు | కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) | |||||||
 |
RCA101
|
Φd | Φd | Fd1 | L | ఎల్ 1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

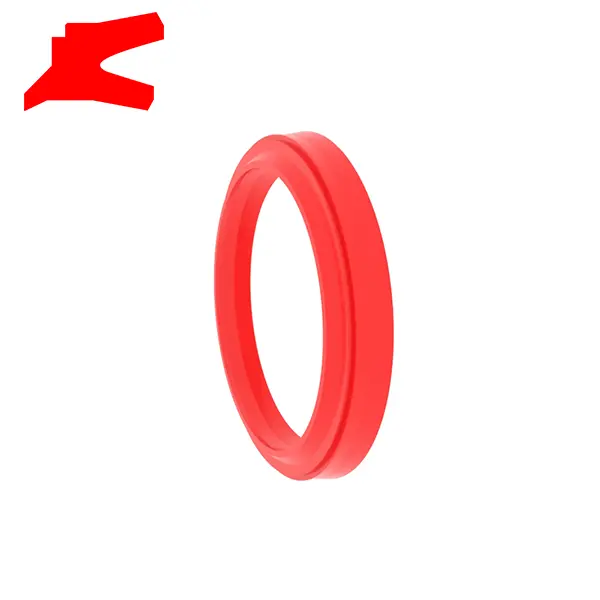

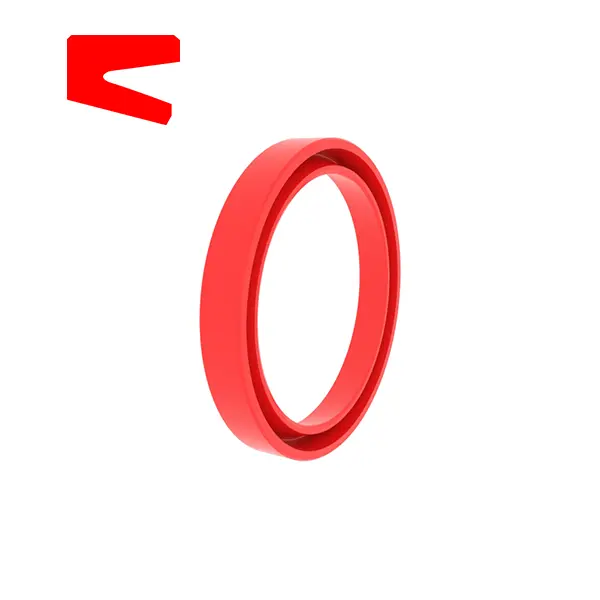

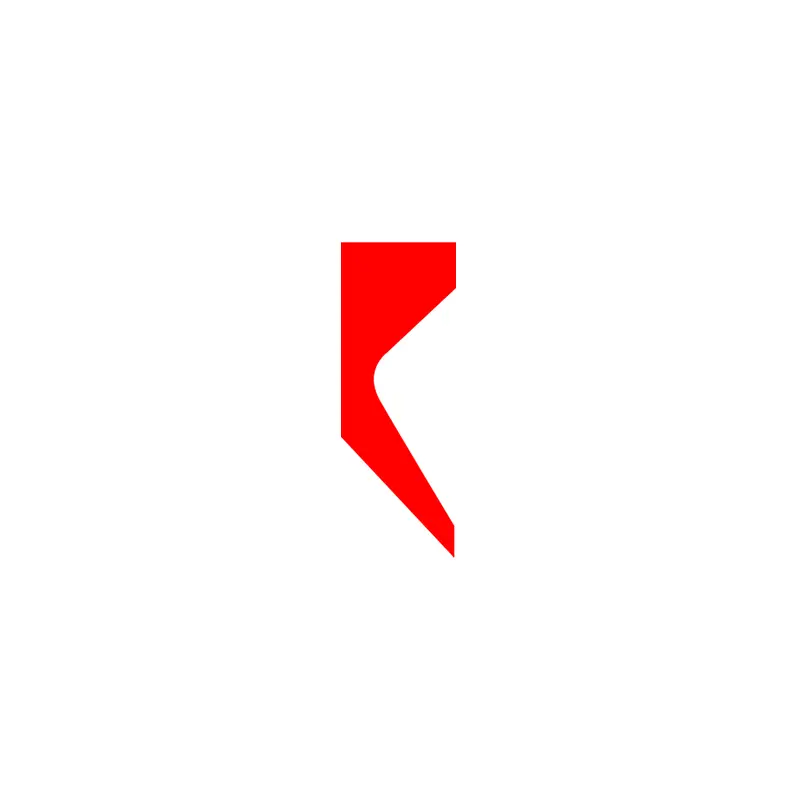

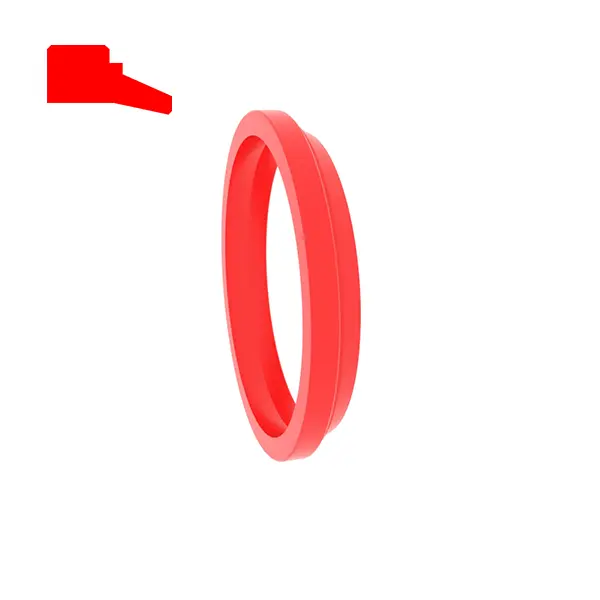

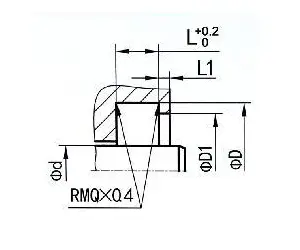

RCA102
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
H ...... దుమ్ము ముద్ర యొక్క మొత్తం ఎత్తు
| ఉపరితల ముగింపు | R tmax (μm) | Raరి |
| స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| గాడి దిగువ గాడి వైపు | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి | 50%-95% |
|
| సహనం | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCA102
గాడి పరిమాణం/మొత్తం దుమ్ము ముద్ర ఎత్తు: 100x115x8.5
పదార్థం: RC-PU-H
Seal Type: RCA102, RCA105, RCA211
ప్రధాన అనువర్తనం: ప్రధానంగా స్లైడింగ్ కాంబినేషన్ సీల్స్ తో ఉపయోగిస్తారు
ప్రయోజనాలు: మంచి ఘర్షణ పనితీరు, RCA211 ద్వి దిశాత్మక ముద్ర
Material: (Ultra-high hardness) Polyurethane, rubber
| సీల్ గ్రోవ్ ఉదాహరణలు | కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) | |||||||
 |
RCA102
|
Φd | Φd | Fd1 | L | ఎల్ 1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

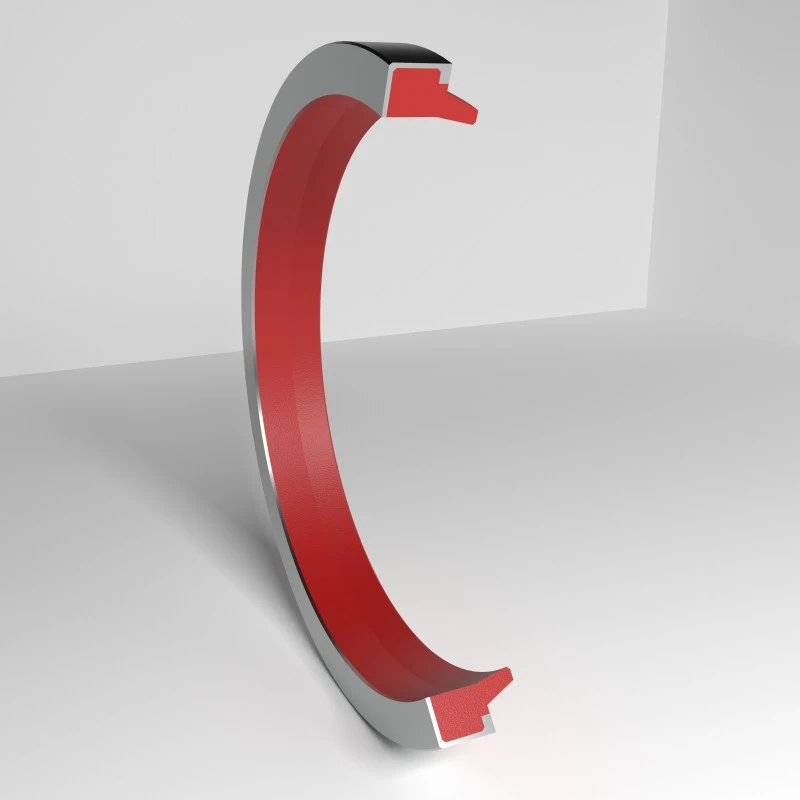

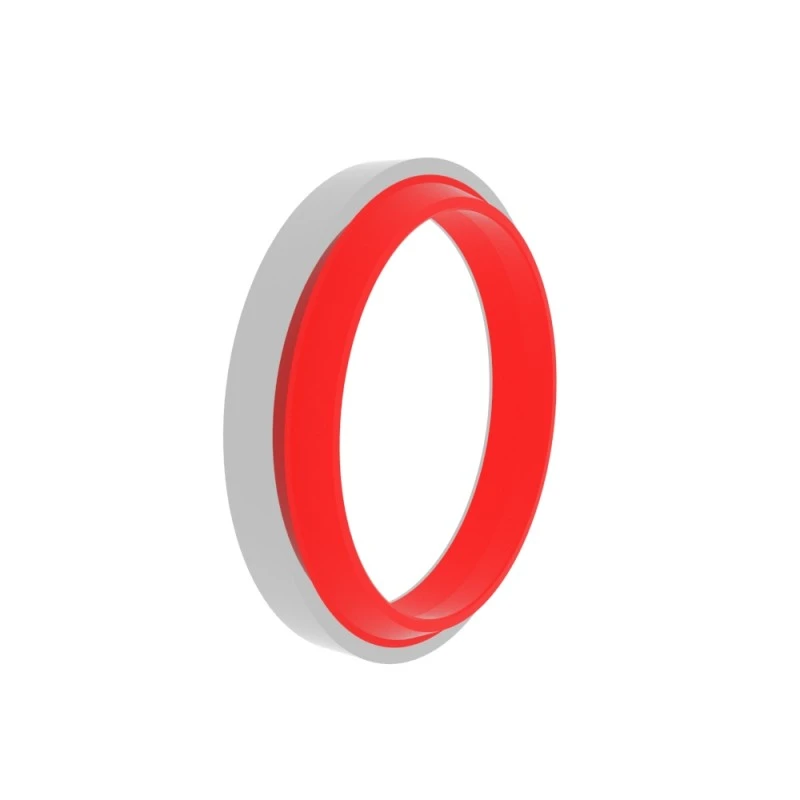

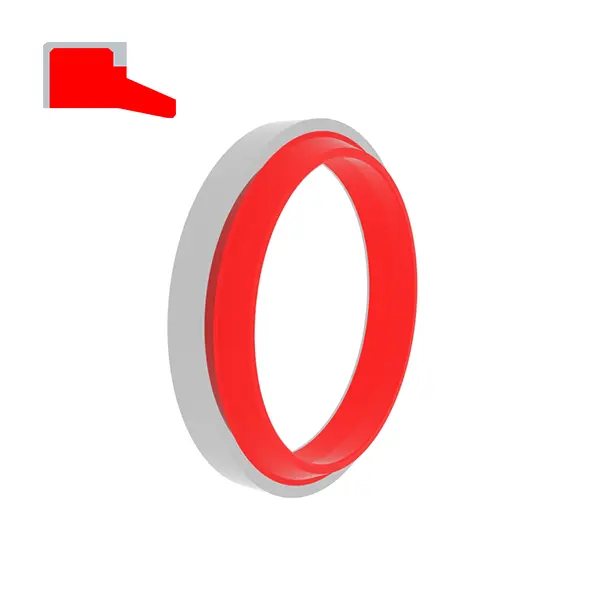

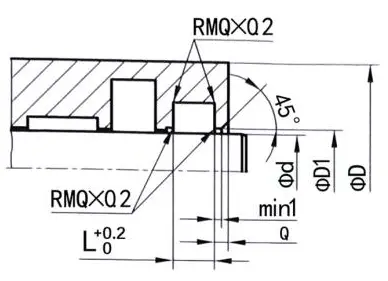

RCA103
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
H ...... దుమ్ము ముద్ర యొక్క మొత్తం ఎత్తు
| ఉపరితల ముగింపు | R tmax (μm) | Raరి |
| స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| గాడి దిగువ గాడి వైపు | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి | 50%-95% |
|
| సహనం | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCA103
గాడి పరిమాణం/మొత్తం దుమ్ము ముద్ర ఎత్తు: 100x115x9/12
పదార్థం: RC-PU-H+పోమ్
ముద్ర రకం: RCA103, RCA106
Main application: Standard cylinders and for open grooves
ప్రయోజనాలు: యాంటీ-ఫిక్షన్ పనితీరు మంచిది, మరియు సపోర్ట్ రింగ్ గాడి మరియు ముద్ర మధ్య ఆక్సీకరణం జరగకుండా నిరోధిస్తుంది మరియు కుహరంలో స్థానం మరియు సరిపోయేవి దృ firm ంగా ఉంటాయి.
పదార్థం: (అల్ట్రా-హై కాఠిన్యం) పాలియురేతేన్ + పాలియోక్సిమీథైలీన్, రబ్బరు + పాలియోక్సిమీథైలీన్
| సీల్ గ్రోవ్ ఉదాహరణలు | కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

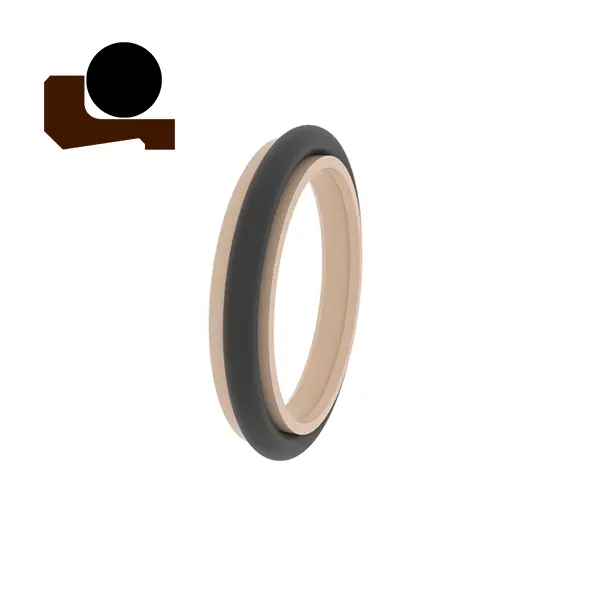

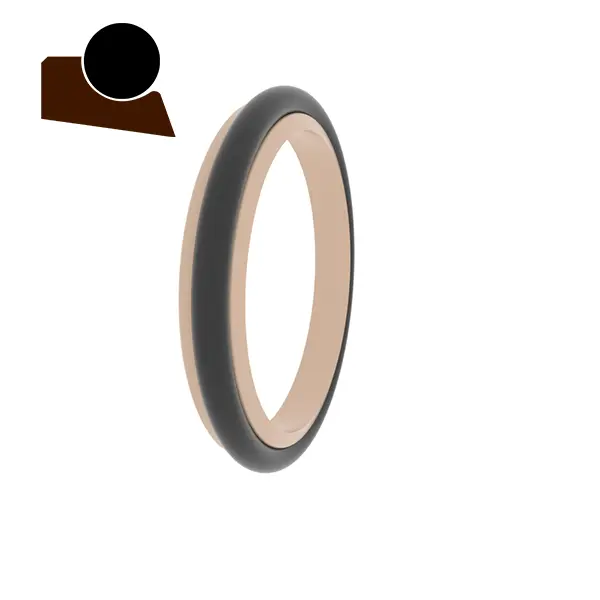

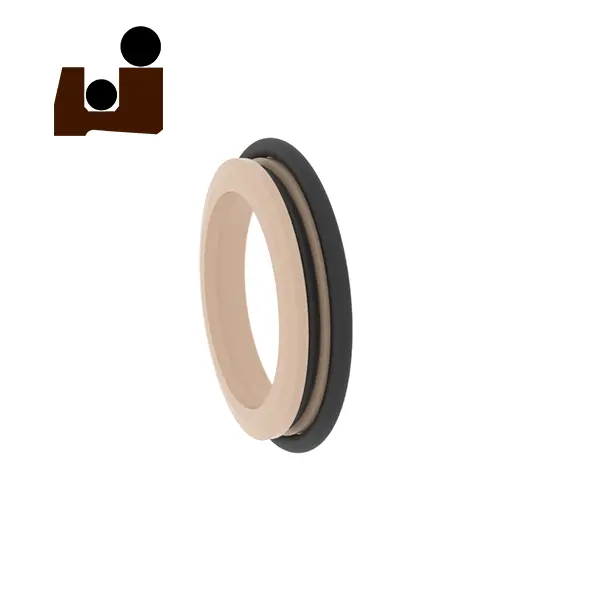

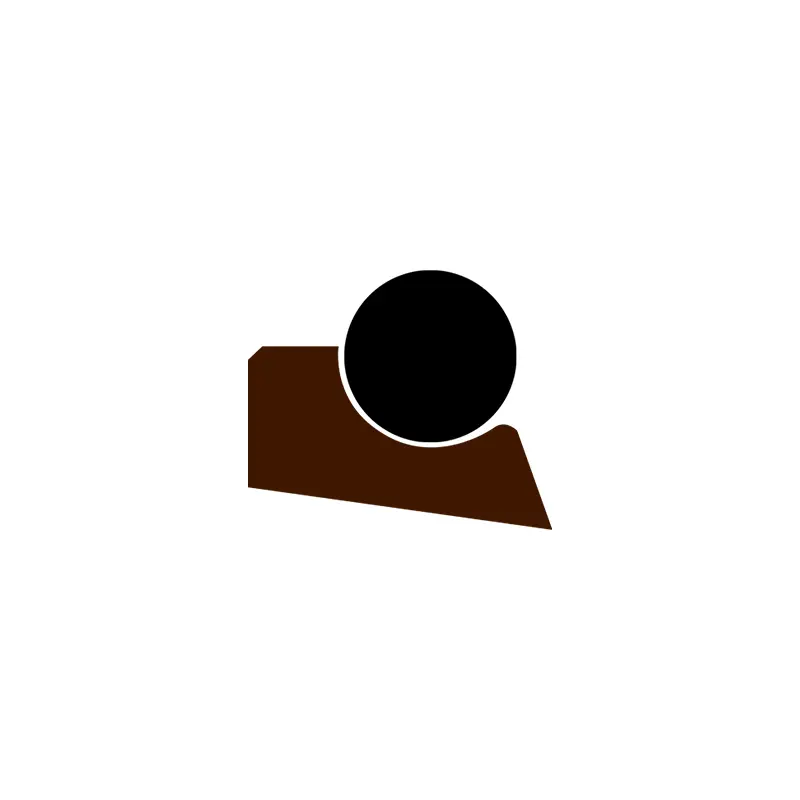

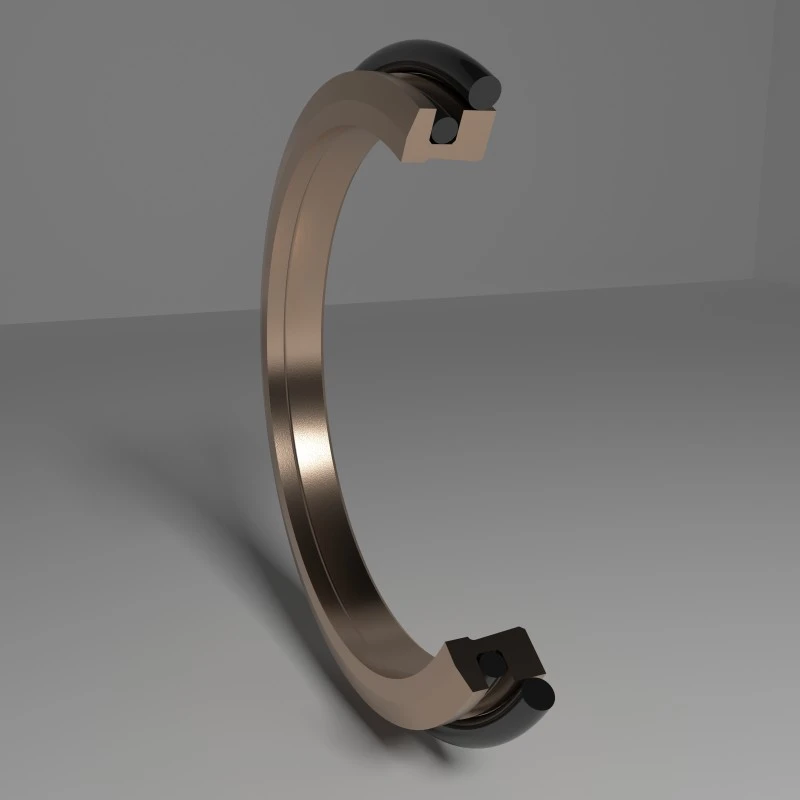

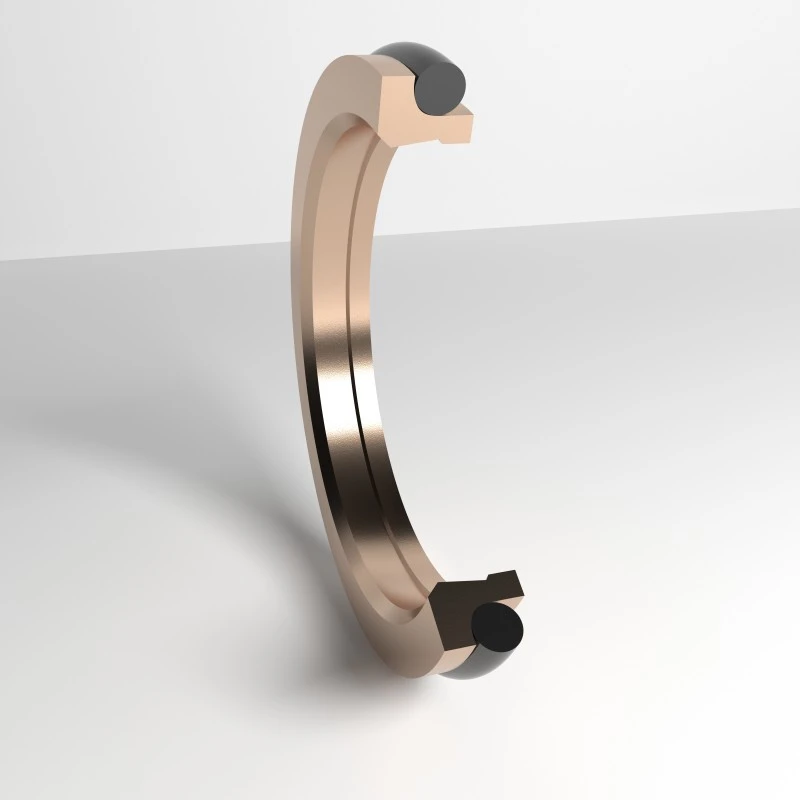

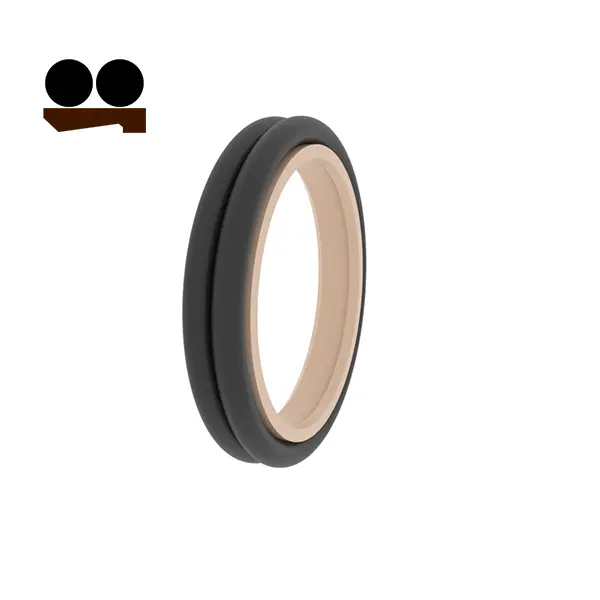

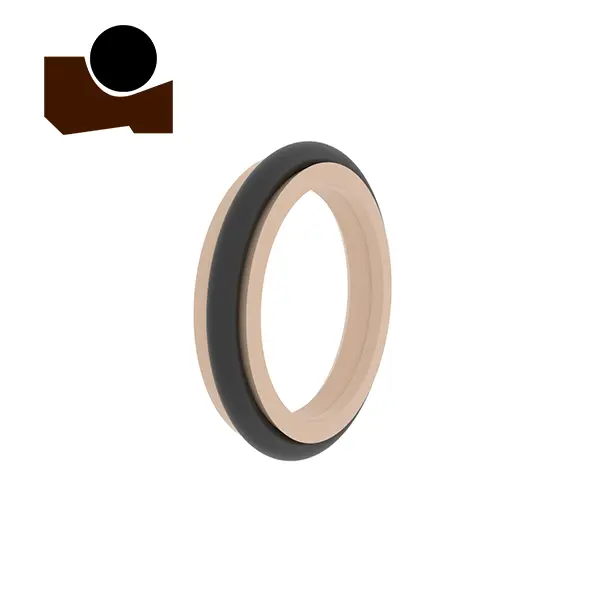

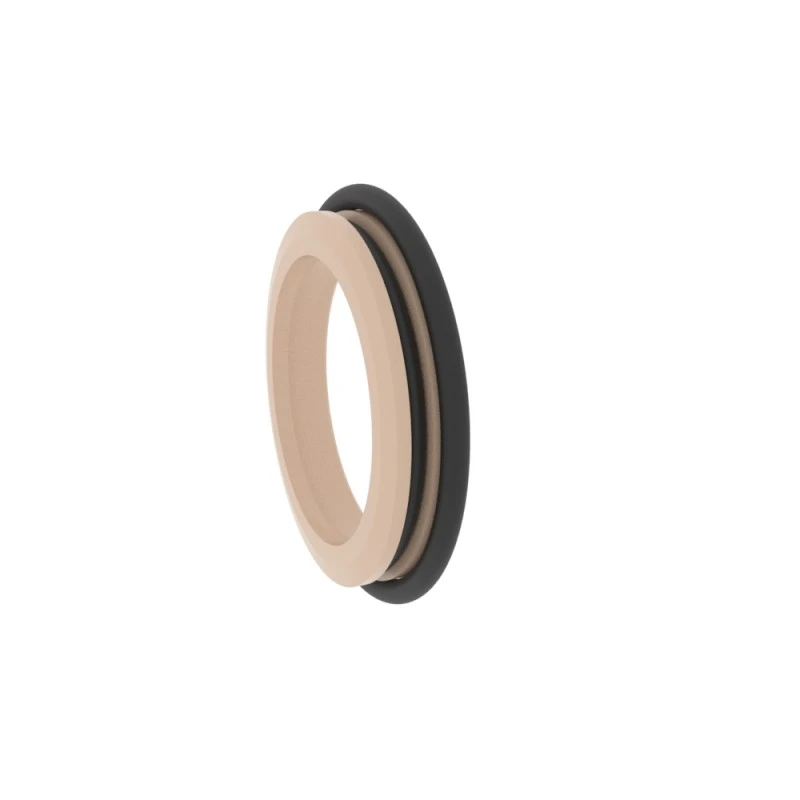

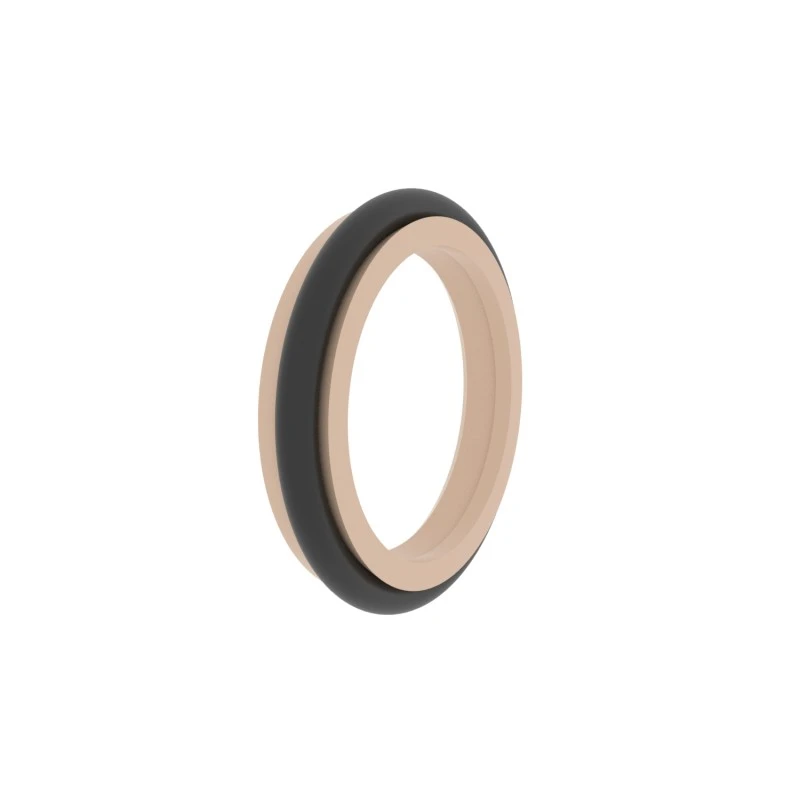

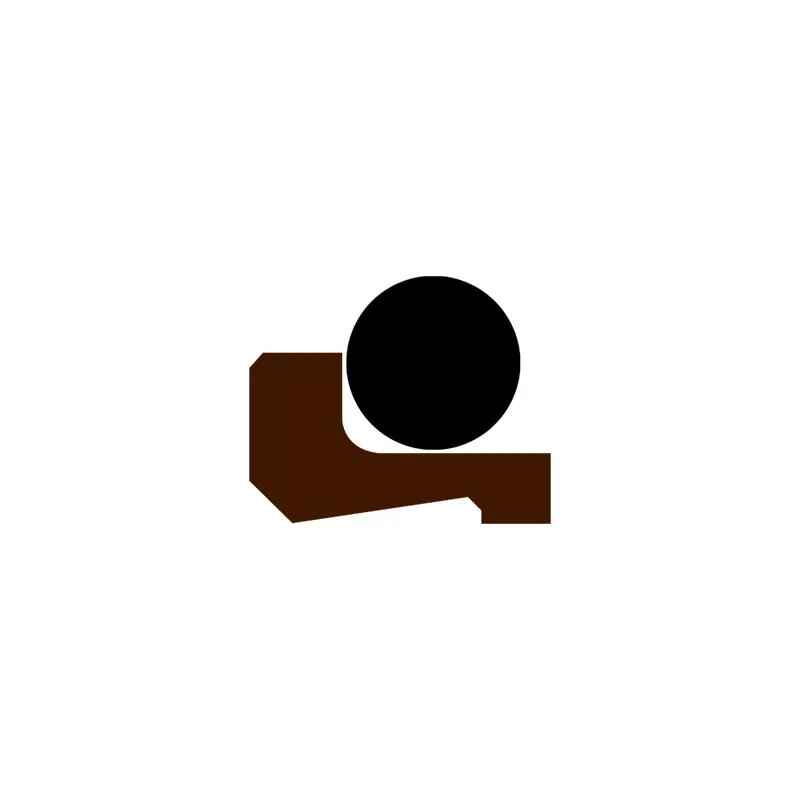

RCA115
ఆర్డర్ పరిమాణం
Φd ...... uter టర్ వ్యాసం
Φd1 ...... బాహ్య వ్యాసం
Φd ...... లోపలి వ్యాసం
ఎల్ ...... గాడి వెడల్పు
| ఉపరితల ముగింపు | R tmax (μm) | Raరి |
| స్లైడింగ్ ఉపరితల సరిపోలిక రబ్బరు/పాలియురేతేన్ సీల్స్ స్లైడింగ్ ఉపరితల సరిపోలిక PTFE సీల్స్ | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| గాడి దిగువ గాడి వైపు | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP ప్రొఫైల్ మద్దతు పొడవు నిష్పత్తి | 50%-95% |
|
| సహనం | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
ఆర్డర్ ఉదాహరణ
మోడల్: RCA115
Groove size/total dust seal height: 100x108.8x6
మెటీరియల్: PTFE3+NBR
Seal Type: RCA115, RCA118
ప్రధాన అనువర్తనం: రసాయన పరిశ్రమ, ఆహార పరిశ్రమ మరియు సర్వో కవాటాలు
ప్రయోజనాలు: తక్కువ ఘర్షణ గుణకం, గగుర్పాటు లేదు, చిన్న సంస్థాపనా స్థలం, దీర్ఘ దుస్తులు-నిరోధక జీవితం మరియు పని సమయంలో అద్భుతమైన సర్దుబాటు మరియు పొజిషనింగ్ సామర్థ్యాలు.
పదార్థం: టెట్రాఫ్లోరోఎథైలీన్, నైట్రిల్ రబ్బరు లేదా ఫ్లోరిన్ రబ్బరు
| సీల్ గ్రోవ్ ఉదాహరణలు | కిందివి ప్రామాణిక గాడి కొలతలు (పరిమాణ పరిధిలో ఏదైనా పరిమాణంలోని దుమ్ము ముద్రలను ఉత్పత్తి చేయవచ్చు) | |||||||
 |
RCA115
|
Φd | Φd | L | డి 1 | a | ఓ-రింగ్ | |
| 6-11.9 |
Φd+4.8 | 3.7 | d+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | d+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8.8 | 6.0 | d+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | d+2.5 | 5 | 8.40 | |||
