1. అద్భుతమైన రసాయన నిరోధకత
2. విస్తృత ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి
3. తక్కువ లూబ్రికేషన్ మరియు ఆయిల్ ఫ్రీ లూబ్రికేషన్ కోసం అనుకూలం
4. కనీస విద్యుత్ వినియోగం కోసం తక్కువ ఘర్షణ
5. అధిక సరళ వేగానికి అనుకూలం
6. స్టిక్-స్లిప్ ప్రభావం లేదు, సుదీర్ఘమైన పనికిరాని సమయం తర్వాత తక్కువ ప్రారంభ నిరోధకత
7. గట్టిపడని రొటేటింగ్ షాఫ్ట్లకు అనుకూలం (PTFE లిప్ సీల్స్ తగిన ఎంపికతో)
8. అధిక పీడన అనువర్తనాలకు అనుకూలం
సాధారణ అప్లికేషన్లు: రోటరీ కంప్రెషర్లు, స్క్రూ కంప్రెషర్లు, ట్రాన్స్మిషన్లు/గేర్బాక్స్లు, బ్లోయర్లు, ఇంజిన్లు, మెషిన్ టూల్స్, పంపులు, హైడ్రాలిక్ మోటార్లు, సెంట్రిఫ్యూజ్లు మొదలైనవి.
సంభోగం ఉపరితలాల కోసం కాఠిన్యం అవసరాలు
సిఫార్సు కాఠిన్యం: HRC ≥ 58. అవసరమైన కాఠిన్యం అనేక అంశాలపై ఆధారపడి ఉంటుంది; తక్కువ పీడనం మరియు తక్కువ-వేగం అనువర్తనాల కోసం, మృదువైన తిరిగే షాఫ్ట్లు కూడా అనుకూలంగా ఉంటాయి. మృదువైన లోహాల కోసం, PTFE6 లిప్ సీల్స్ సిఫార్సు చేయబడ్డాయి.
సంభోగం ఉపరితలాలకు నాణ్యత అవసరాలు Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
క్రాస్ సెక్షనల్ ఆకారం |
మోడల్ |
ఒత్తిడి |
ఉష్ణోగ్రత |
వేగం |
మధ్యస్థం |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
చమురు, గ్యాస్, నీరు మొదలైనవి. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
చమురు, గ్యాస్, నీరు మొదలైనవి. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
చమురు, గ్యాస్, నీరు మొదలైనవి. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
చమురు, గ్యాస్, నీరు మొదలైనవి. |
ఫ్లూయిడ్ డైనమిక్ స్పైరల్ రీసర్క్యులేషన్ సీల్: RCS-D రకం స్పైరల్ రీసర్క్యులేషన్ ప్యాట్రన్తో లిప్ సీల్ను ఉపయోగిస్తుంది, సీలింగ్ పనితీరును మెరుగుపరుస్తుంది. తిరిగే షాఫ్ట్ ఒక దిశలో తిప్పడానికి మాత్రమే అనుమతించబడుతుంది.

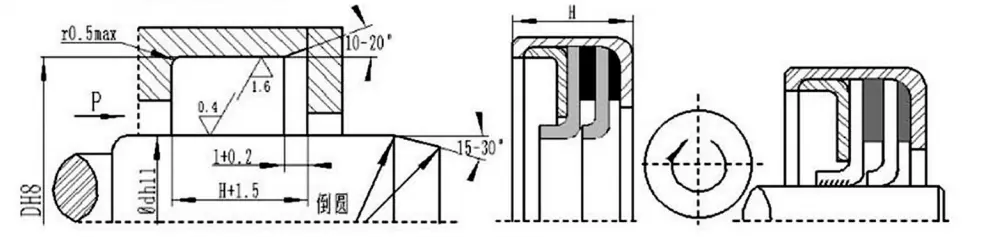

సంస్థాపన స్థాన అవసరాలు
ఆర్డరింగ్ ఉదాహరణ: RCS-A-65×85×10 నమూనా - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
దయచేసి మా కంపెనీని సంప్రదించండి; RC2057 మోడల్ గరిష్టంగా 1600mm పొడవుతో ఉత్పత్తులను అందిస్తుంది.
PTFE ఆయిల్ సీల్ ఇన్స్టాలేషన్ గైడ్
1. చమురు ముద్ర మరియు అన్ని ఇన్స్టాలేషన్ భాగాలను శుభ్రపరచండి మరియు ద్రవపదార్థం చేయండి;
2. ఇన్స్టాలేషన్కు ముందు, ఆయిల్ సీల్ను షాఫ్ట్ వలె అదే వ్యాసంతో మృదువైన షాఫ్ట్లో అమర్చాలి, ఇది ఓవర్-బిగింగ్ మరియు ఇన్స్టాలేషన్ వైఫల్యాన్ని నిరోధించడానికి మరియు ప్రారంభ ఆపరేషన్ సమయంలో వేడెక్కడాన్ని నివారించడానికి;
3. ఇన్స్టాలేషన్కు ముందు, బయటి వ్యాసంలో లీకేజీని నిరోధించడానికి ఆయిల్ సీల్ యొక్క బయటి చుట్టుకొలత మరియు ముగింపు ముఖానికి సీలెంట్ (లోక్టైట్ 601 లేదా 641 వంటివి) వర్తిస్తాయి;
4. షాఫ్ట్పై PTFE ఆయిల్ సీల్ లిప్ను అమర్చినప్పుడు, థ్రెడ్లు, కీవేలు మొదలైన వాటి నుండి సీలింగ్ పెదవికి నష్టం జరగకుండా PTFE ఆయిల్ సీల్ లిప్ను రక్షించాలి;
5. పెదవి దెబ్బతినకుండా రక్షించడానికి PTFE ఆయిల్ సీల్ను ఇన్స్టాల్ చేయడానికి గైడ్ స్లీవ్ను ఉపయోగించాలి. గైడ్ స్లీవ్ మార్గదర్శక ముగింపులో 15-డిగ్రీల టేపర్ కోణాన్ని కలిగి ఉంటుంది మరియు మరొక చివర లోపలి రంధ్రం షాఫ్ట్పై స్లైడింగ్ ఫిట్గా ఉంటుంది. గైడ్ స్లీవ్ యొక్క బయటి వ్యాసం షాఫ్ట్ వ్యాసం + 1 మిమీ, మృదువైన ఉపరితలం మరియు గుండ్రని అంచులతో ఉంటుంది. PTFE చమురు ముద్ర యొక్క సంస్థాపన కోసం మూర్తి 1 చూడండి;
6. గైడ్ స్లీవ్ పదార్థం హార్డ్ ప్లాస్టిక్గా సిఫార్సు చేయబడింది;
7. చమురు ముద్రను ఇన్స్టాల్ చేసిన తర్వాత, అది ఒక బిగింపు పరికరంతో స్థిరపరచబడాలి మరియు బయటి చుట్టుకొలత మరియు ముగింపు ముఖంపై సీలెంట్తో సీలు చేయాలి. PTFE చమురు ముద్ర ఫిక్సింగ్ కోసం మూర్తి 2 చూడండి.

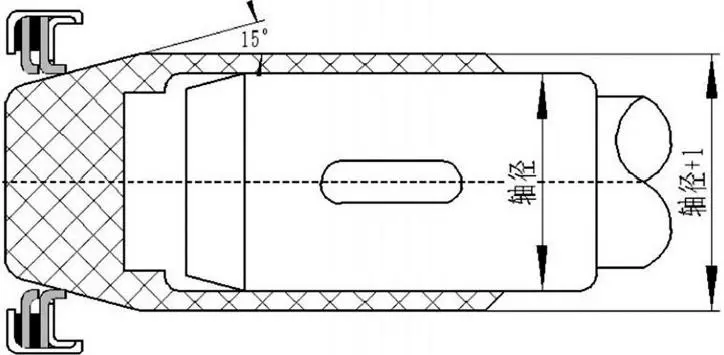

మూర్తి 1. PTFE చమురు ముద్ర యొక్క సంస్థాపన.
మూర్తి 2. PTFE చమురు ముద్ర యొక్క ఫిక్సింగ్.
