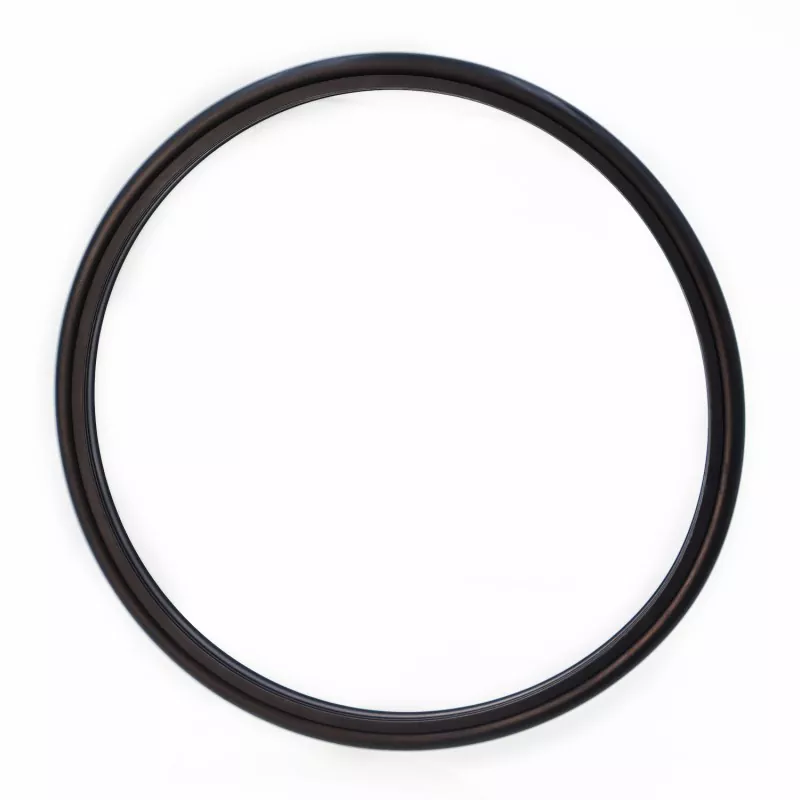

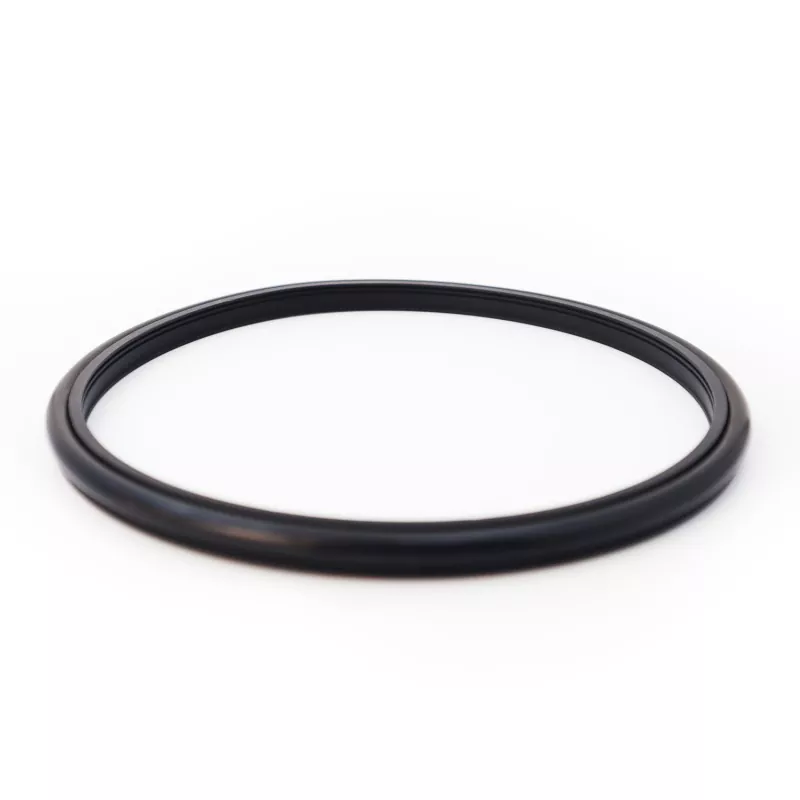

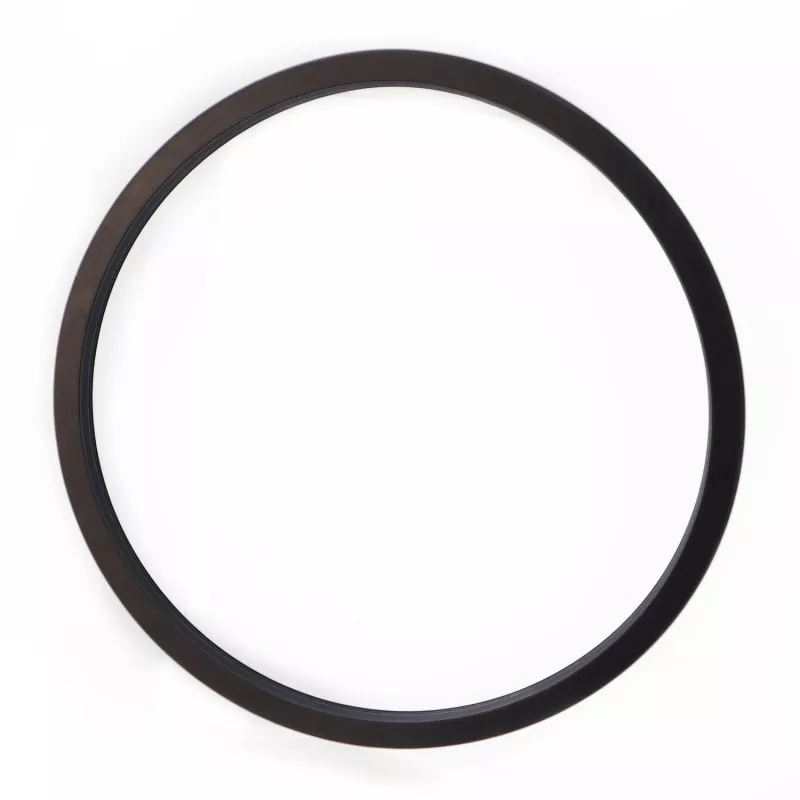

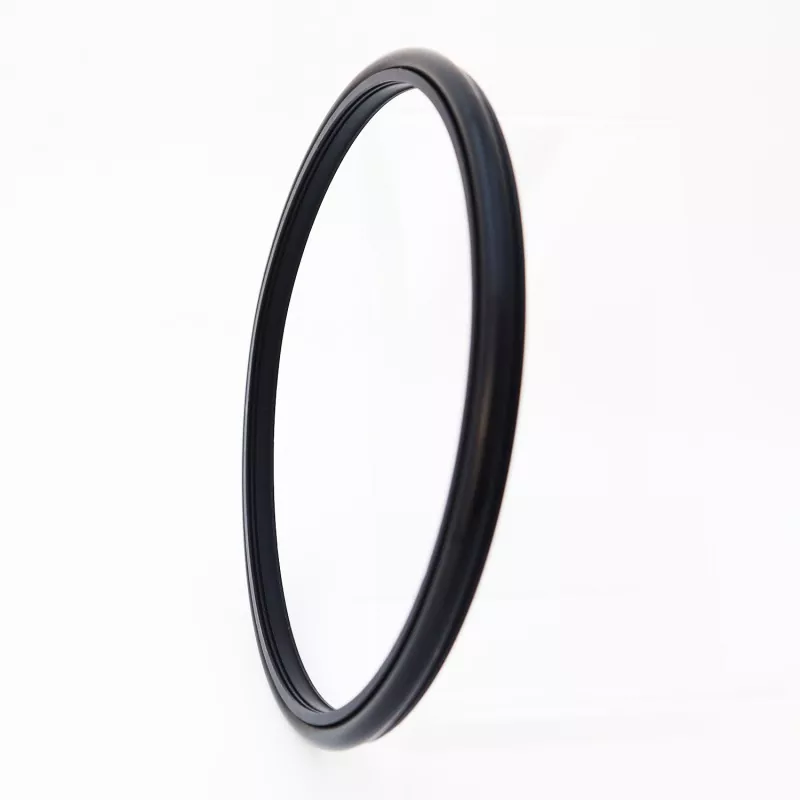

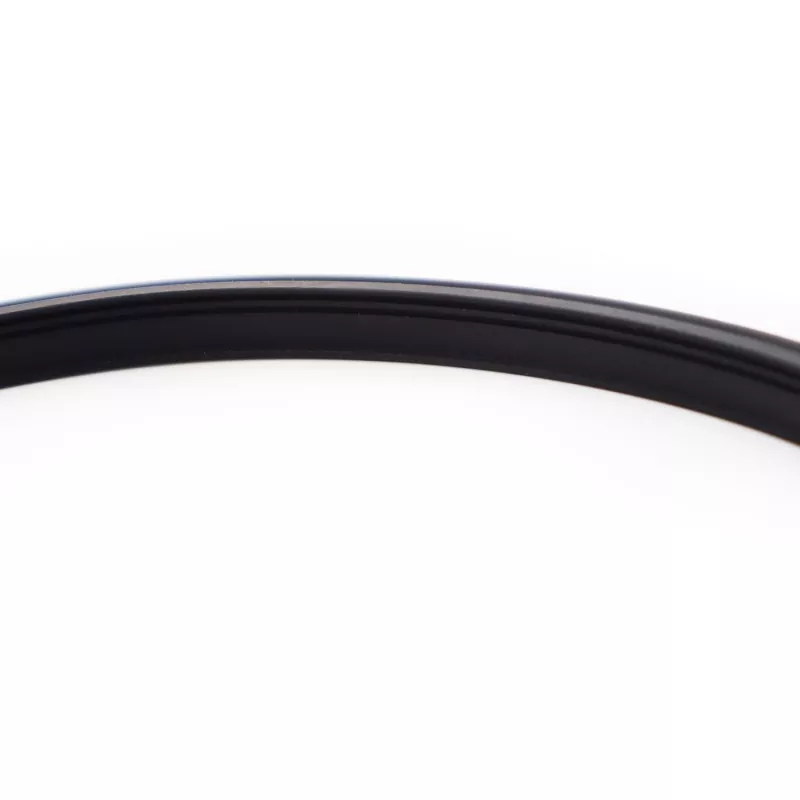

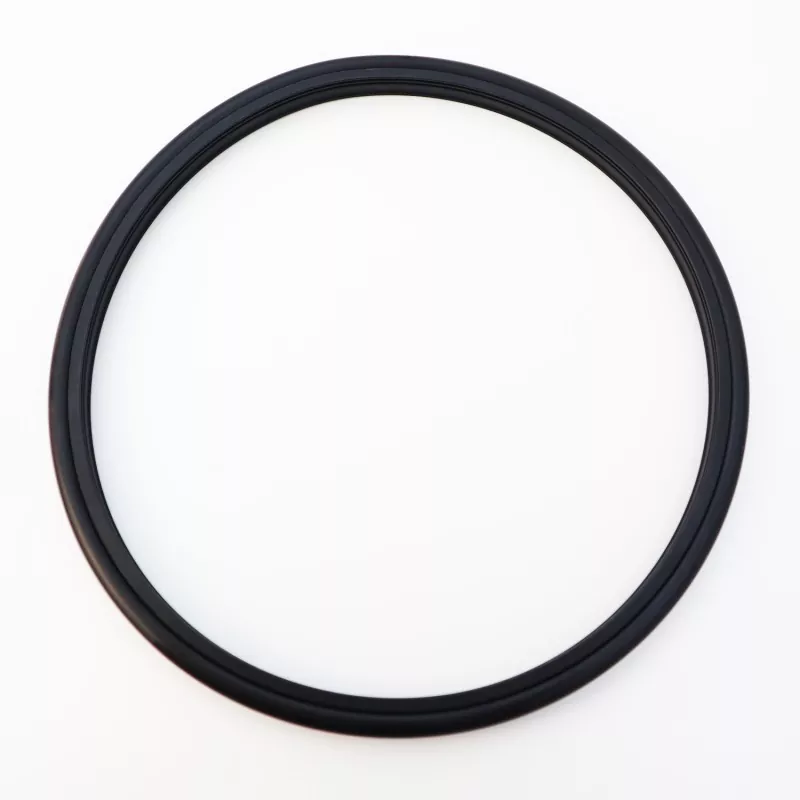

RC2061 రీన్ఫోర్స్డ్ టూత్డ్ కాంబినేషన్ సీల్ (సిమెంట్ స్లర్రీ సీలింగ్ కోసం రూపొందించబడింది) అధిక-పనితీరు గల ఇంజనీరింగ్ ప్లాస్టిక్‌తో తయారు చేయబడిన ప్రత్యేకంగా రూపొందించబడిన టూత్ సీలింగ్ రింగ్ మరియు రబ్బరు O-రింగ్‌ను కలిగి ఉంటుంది; ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మరియు రోటరీ అప్లికేషన్‌లలో ఏకదిశాత్మక సీలింగ్‌కు అనుకూలంగా ఉంటుంది. దీని ఆప్టిమైజ్ చేయబడిన పెదవి మందం సిమెంట్ స్లర్రి మరియు మట్టి మలినాలు నుండి కోతను నిరోధిస్తుంది, విశ్వసనీయమైన సీలింగ్ మరియు తక్కువ రాపిడిని నిర్ధారిస్తుంది, అయితే కనీస సంస్థాపన స్థలం అవసరం. డిజైన్ సులభంగా అసెంబ్లీ మరియు నిర్వహణను సులభతరం చేస్తుంది మరియు మాధ్యమంలో నలుసు పదార్థం వల్ల కలిగే వేగవంతమైన సీల్ క్షీణతను సమర్థవంతంగా తగ్గిస్తుంది.
ఇది ప్రధానంగా ప్లంగర్ పంపులు, మట్టి పంపులు, స్క్రూ డ్రిల్లింగ్ సాధనాలు, డ్రిల్లింగ్ రిగ్‌లు, చమురు అన్వేషణ పరికరాలు మరియు కాంక్రీట్ మిక్సింగ్ ప్లాంట్ల వంటి అనువర్తనాల్లో ఉపయోగించబడుతుంది. సుదీర్ఘ సేవా జీవితం, తక్కువ రాపిడి, అద్భుతమైన సీలింగ్ పనితీరు, కాంపాక్ట్ ఫుట్‌ప్రింట్ మరియు ఇన్‌స్టాలేషన్ మరియు నిర్వహణ సౌలభ్యం వంటి ముఖ్య ఫీచర్లు ఉన్నాయి.
బురద-వంటి మీడియాను సీల్ చేయడానికి ఉపయోగించినప్పుడు, రెండు (లేదా అంతకంటే ఎక్కువ) సీలింగ్ మూలకాల మధ్య కందెన గ్రీజును ఇంజెక్ట్ చేయాలని సిఫార్సు చేయబడింది.
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C) |
వేగం (మీ/సె) |
మధ్యస్థం |
|
|
రెసిప్రొకేటింగ్ మోషన్ |
భ్రమణ చలనం |
|||
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
≤2 |
నీరు, మట్టి, ముడి చమురు, హైడ్రాలిక్ నూనె, ఎమల్షన్ |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
||||
1. అనుకూల O-రింగ్ పదార్థాలు: RO1 నైట్రైల్ రబ్బరు (NBR), RO2 ఫ్లోరోఎలాస్టోమర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE4; అందుబాటులో ఉన్న ఇతర మెటీరియల్‌లలో PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 మొదలైనవి ఉన్నాయి.
ఆర్డర్ మోడల్: RC2061-80*91.7*7.6-PTFE4-R01 (మోడల్ - షాఫ్ట్ వ్యాసం * గ్రూవ్ వ్యాసం * గ్రూవ్ వెడల్పు - మెటీరియల్ కోడ్)
పేర్కొన్న పరిధిలో ఏ పరిమాణంలోనైనా అందుబాటులో ఉంటుంది.
|

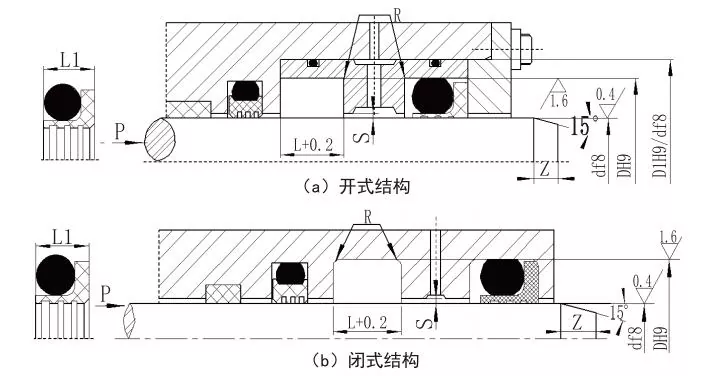

షాఫ్ట్ వ్యాసం పరిధి ప్రామాణిక రకం d f8 RC2061 |
షాఫ్ట్ వ్యాసం పరిధి హెవీ డ్యూటీ d f8 RC2061-Z |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు L+0.2 |
సీల్ వెడల్పు L1 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ క్రాస్-సెక్షన్ వ్యాసం |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
గమనిక: 1. షాఫ్ట్ వ్యాసాల కోసం ≤30 mm, ఒక ఓపెన్ గాడి డిజైన్ సిఫార్సు చేయబడింది.
2. రోటరీ సీలింగ్ అప్లికేషన్‌ల కోసం, HRC ≥58 యొక్క షాఫ్ట్ ఉపరితల కాఠిన్యం సిఫార్సు చేయబడింది.
3. 30 MPa కంటే ఎక్కువ ఒత్తిడికి, ఎక్స్‌ట్రాషన్ గ్యాప్ కోసం H8/f8 ఫిట్ సిఫార్సు చేయబడింది.
