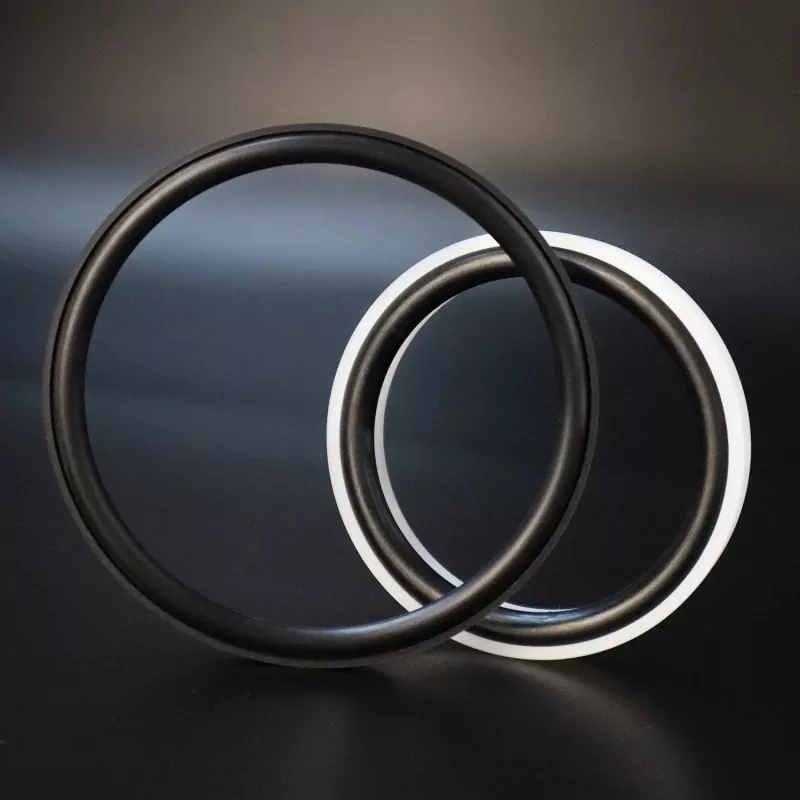

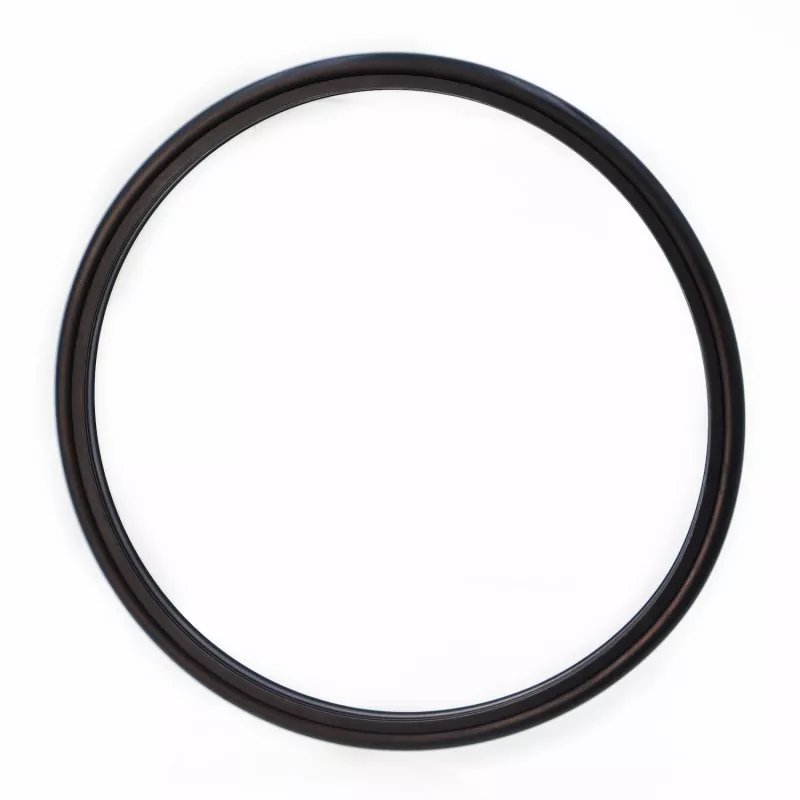

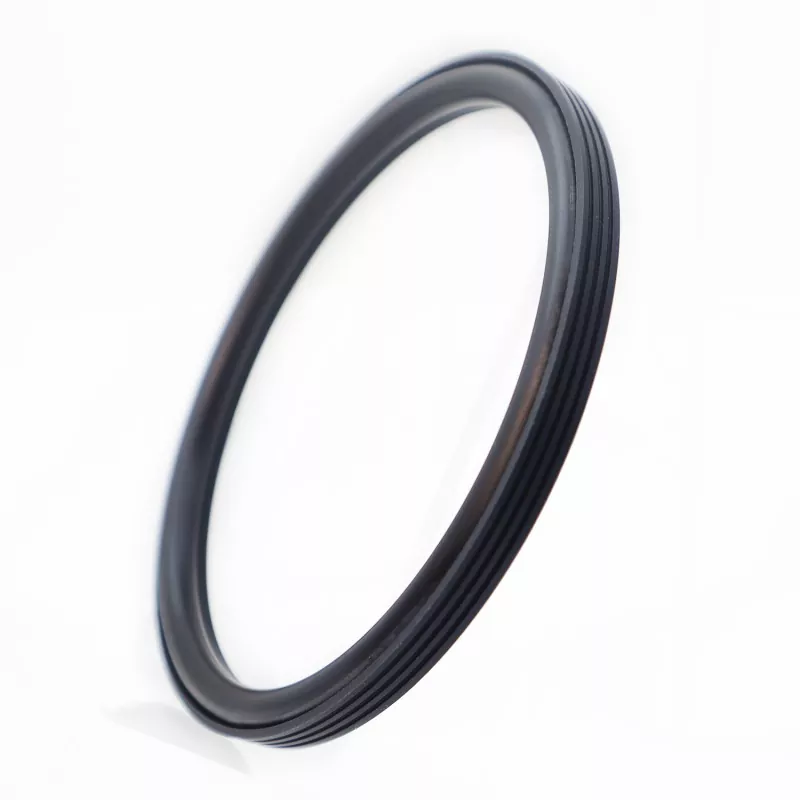

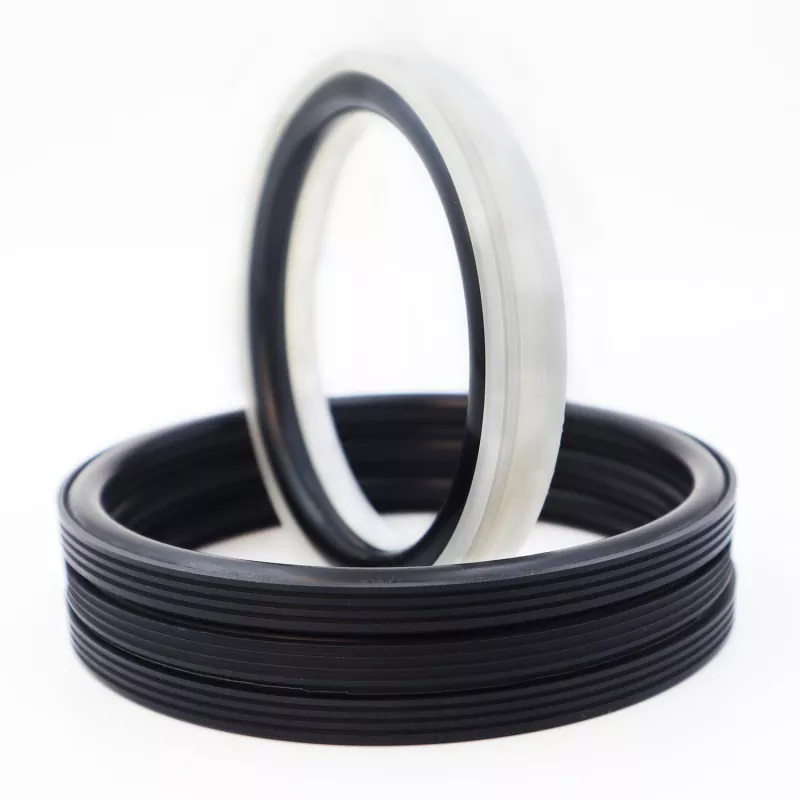

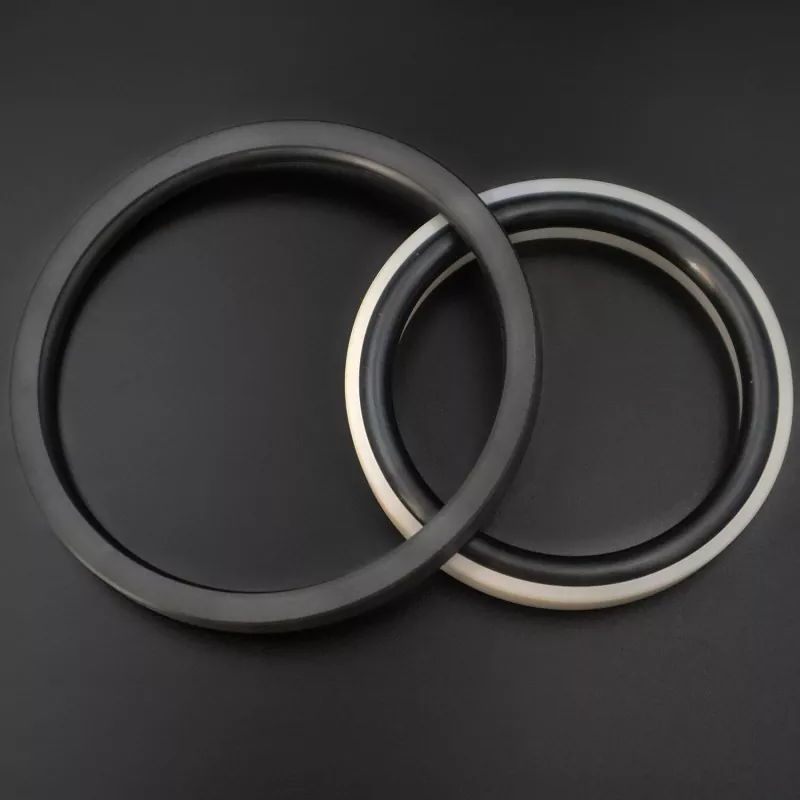

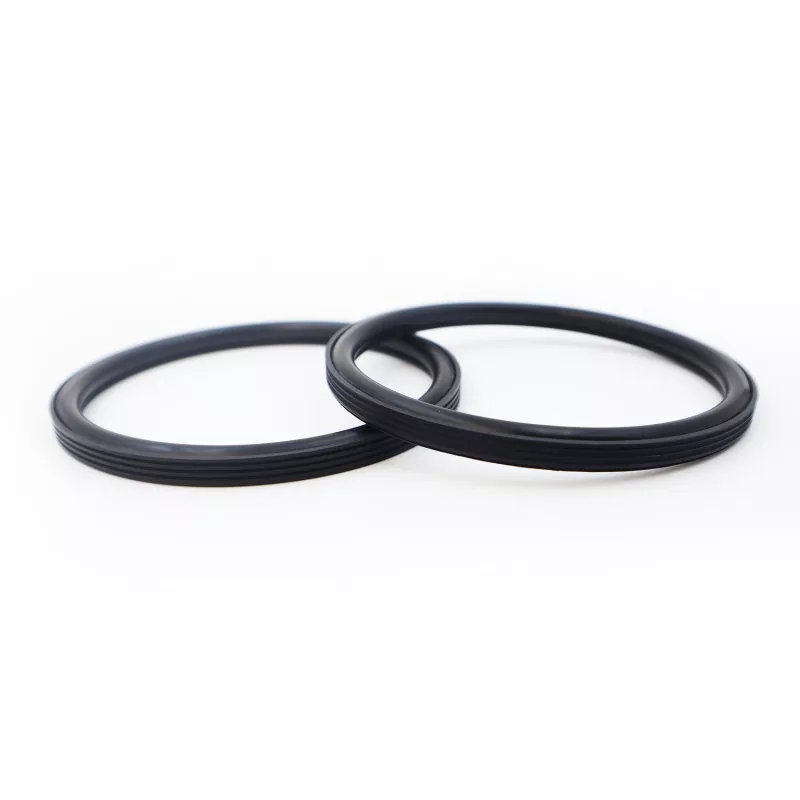

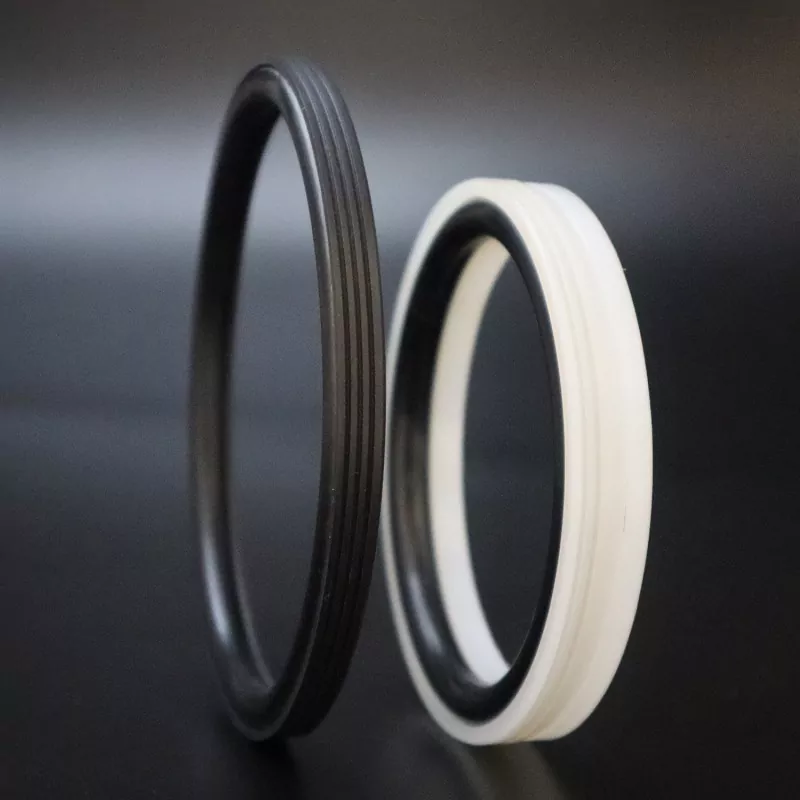

RC2062 రీన్ఫోర్స్డ్ టూత్డ్ పిస్టన్ సీల్‌లో అధిక-పనితీరు గల ఇంజనీరింగ్ ప్లాస్టిక్‌తో తయారు చేయబడిన ప్రత్యేకంగా రూపొందించబడిన టూత్ సీలింగ్ రింగ్ మరియు రబ్బరు O-రింగ్ ఉన్నాయి; ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మరియు రోటరీ అప్లికేషన్‌లలో ఏకదిశాత్మక సీలింగ్‌కు అనుకూలంగా ఉంటుంది.
ఇది సుదీర్ఘ సేవా జీవితం, తక్కువ ఘర్షణ, అద్భుతమైన సీలింగ్ పనితీరు, కాంపాక్ట్ ఫుట్‌ప్రింట్ మరియు ఇన్‌స్టాలేషన్ మరియు నిర్వహణ సౌలభ్యాన్ని కలిగి ఉంటుంది. సీలింగ్ పెదవి మరియు మందం యొక్క ఆప్టిమైజ్ చేయబడిన డిజైన్ సిమెంట్ స్లర్రీ వంటి కఠినమైన మీడియాకు గురైనప్పుడు కూడా సమర్థవంతమైన సీలింగ్‌ను నిర్ధారిస్తుంది.
దాని కాంపాక్ట్ మొత్తం నిర్మాణంతో, ఇది ఇన్‌స్టాలేషన్ స్థల అవసరాలను తగ్గిస్తుంది మరియు అనుకూలమైన ఆన్-సైట్ అసెంబ్లీ మరియు తదుపరి నిర్వహణను సులభతరం చేస్తుంది. ఇది స్లర్రీ-హ్యాండ్లింగ్ అప్లికేషన్‌లలో పిస్టన్ ఛాంబర్‌లకు నమ్మదగిన సీలింగ్ సొల్యూషన్‌గా పనిచేస్తుంది. ఈ ఉత్పత్తి కోసం మూల్యాంకనం చేయడానికి, సరిపోల్చడానికి మరియు బల్క్ ఆర్డర్‌లను ఉంచడానికి మేము పారిశ్రామిక పరికరాల తయారీదారులను ఆహ్వానిస్తున్నాము.
పరిమితి విలువలు ఏకకాలంలో జరగకూడదు.
|
ఒత్తిడి (MPa) |
ఉష్ణోగ్రత (°C)
|
వేగం (మీ/సె) |
మధ్యస్థం |
|
|
రెసిప్రొకేటింగ్ మోషన్ |
భ్రమణ చలనం |
|||
|
≤100 |
-35 నుండి +100 (NBR O-రింగ్‌తో) |
≤6 |
≤2 |
నీరు, మట్టి, ముడి చమురు, హైడ్రాలిక్ నూనె, ఎమల్షన్ |
|
-20 నుండి +200 (FKM O-రింగ్‌తో) |
||||
1. అనుకూల O-రింగ్ పదార్థాలు: RO1 నైట్రైల్ రబ్బరు (NBR), RO2 ఫ్లోరోఎలాస్టోమర్ (FKM), మొదలైనవి.
2. సీలింగ్ రింగ్ పదార్థం: ప్రామాణిక పదార్థం PTFE4; అందుబాటులో ఉన్న ఇతర మెటీరియల్‌లలో PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 మొదలైనవి ఉన్నాయి.
ఆర్డర్ మోడల్: RC2062-80*68.3*7.6-PTFE4-R01

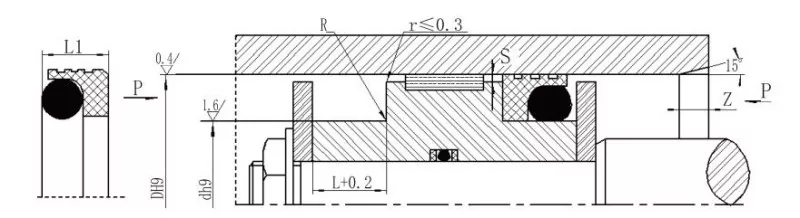

మోడల్ - బోర్ వ్యాసం * గ్రూవ్ వ్యాసం * గ్రూవ్ వెడల్పు - మెటీరియల్ కోడ్
పారామీటర్లలో ఏ పరిమాణం అయినా అందుబాటులో ఉంటుంది
|
బోర్ పరిమాణం పరిధి ప్రామాణిక రకం D H9 RC2062 |
బోర్ పరిధి హెవీ డ్యూటీ D H9 RC2062-Z |
గాడి వ్యాసం d h9 |
గాడి వెడల్పు L+0.2 |
సీల్ వెడల్పు L1 |
మూల వ్యాసార్థం Rmax |
రేడియల్ క్లియరెన్స్ స్మాక్స్ |
చాంఫెర్ Zmin |
O-రింగ్ క్రాస్-సెక్షన్ వ్యాసం |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
గమనిక: 1. బోర్ వ్యాసం ≤30 mm కోసం, ఒక ఓపెన్ గాడి డిజైన్ సిఫార్సు చేయబడింది.
2. 30 MPa కంటే ఎక్కువ ఒత్తిడికి, ఎక్స్‌ట్రాషన్ గ్యాప్ కోసం H8/f8 ఫిట్ సిఫార్సు చేయబడింది.
