సింగిల్ లిప్ కంబైన్డ్ వైపర్ సీల్

ఒత్తిడి (MPa)

ఉష్ణోగ్రత (°C)

వేగం m/s

మీడియా

-

-35 నుండి +100 (NBR O-రింగ్‌తో)

6

హైడ్రాలిక్ ఆయిల్, ఎమల్షన్, నీరు మొదలైనవి.

-20 నుండి +200 (FKM O-రింగ్‌తో)

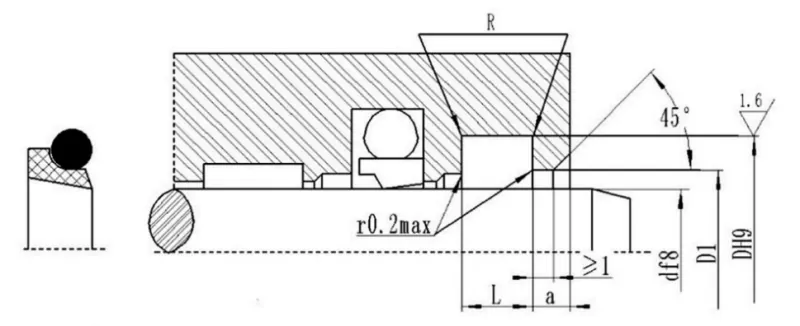

షాఫ్ట్ వ్యాసం పరిధి

d f8

గాడి వ్యాసం

D H9

గాడి వెడల్పు

L+0.2

క్లియరెన్స్ రంధ్రం వ్యాసం

D1 H11

ప్రారంభ వెడల్పును క్లియర్ చేయండి

ఒక ≥

మూల వ్యాసార్థం

R≤

O-రింగ్

క్రాస్-సెక్షన్ వ్యాసం

చేయండి

4~11

d+4.8

3.7

d+1.5

2

0.4

1.80

12~64

d+6.8

5.0

d+1.5

2

0.7

2.65

65~250

d+8.8

6.0

d+1.5

3

1.0

3.55

251~420

d+12.2

8.4

d+2.0

4

1.5

5.30

421~650

d+16.0

11.0

d+2.0

4

1.5

7.00

651~1500

d+20.0

14.0

d+2.5

5

2.0

8.60
