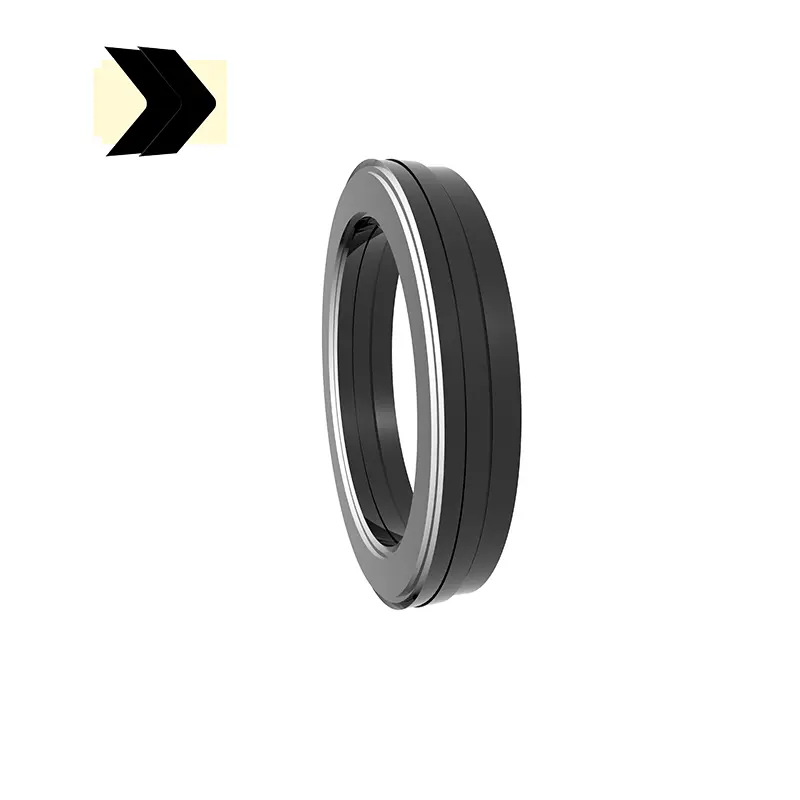

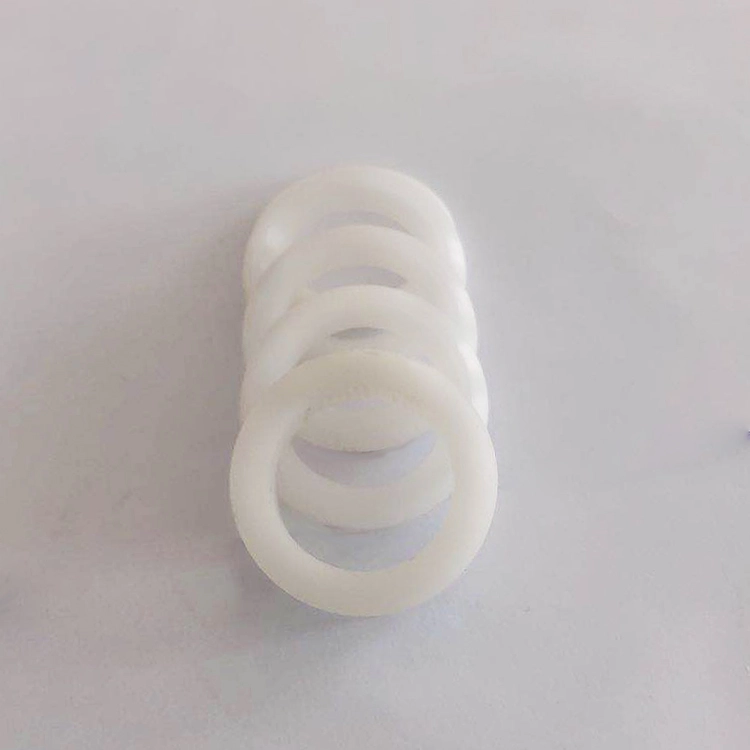

రూచెన్ సీల్స్ ముద్రలు మరియు సీలింగ్ పదార్థాల ఉత్పత్తి మరియు అభివృద్ధిలో విస్తృతమైన అనుభవం కలిగి ఉంది. మా హైడ్రాలిక్ పిస్టన్ రాడ్ ముద్రలలో వివిధ రకాల నమూనాలు ఉన్నాయి. దిగువ వివరణాత్మక సమాచారం ఆధారంగా మీరు తగిన ఎంపిక చేసుకోవచ్చు లేదా మరింత సరిఅయిన మరియు అనుకూలీకరించిన సీలింగ్ పరిష్కారాన్ని పొందటానికి మమ్మల్ని సంప్రదించవచ్చు.

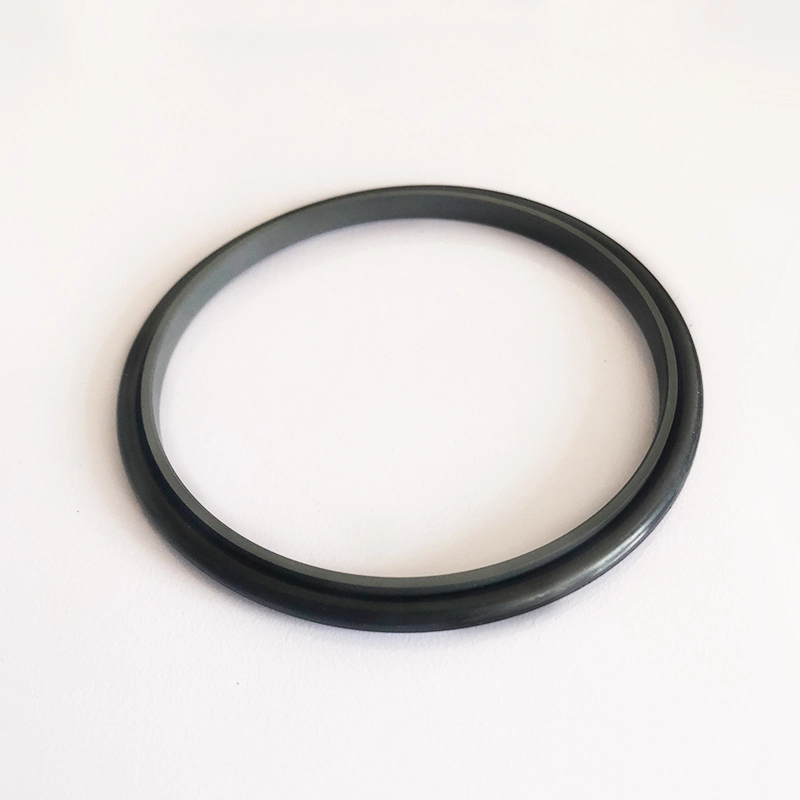

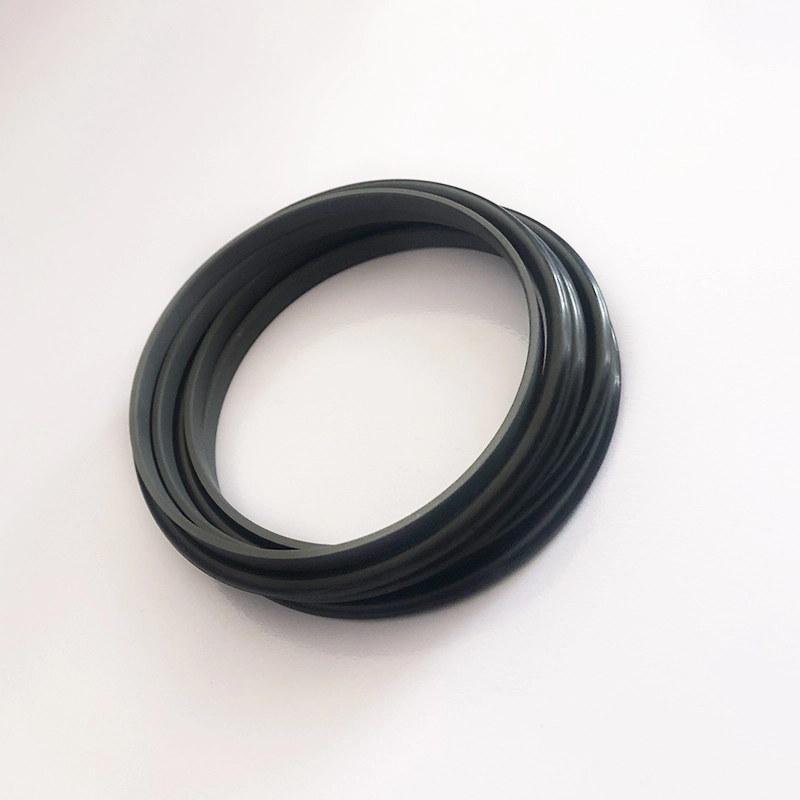

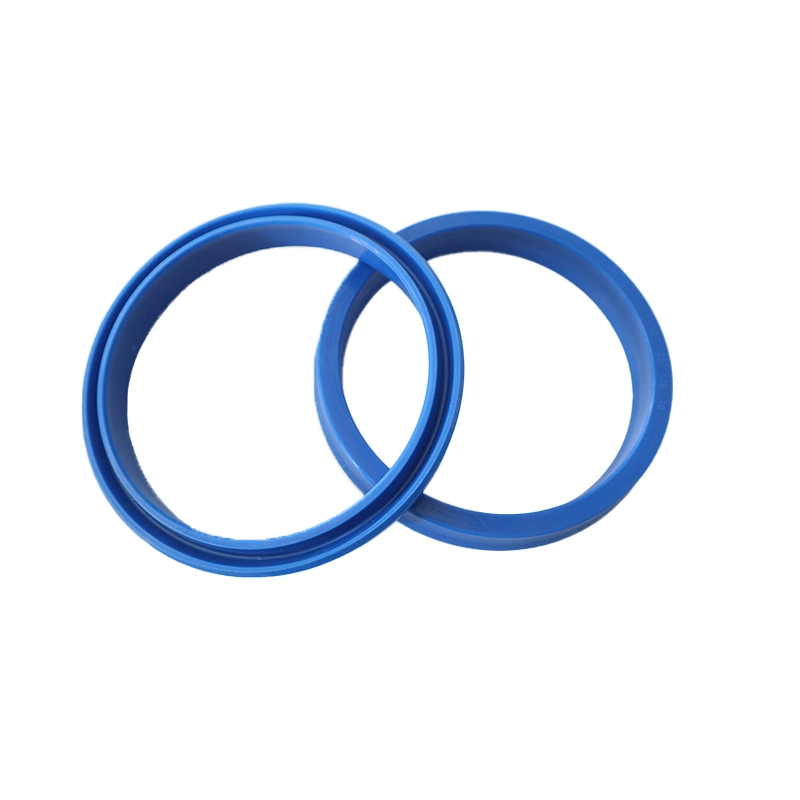

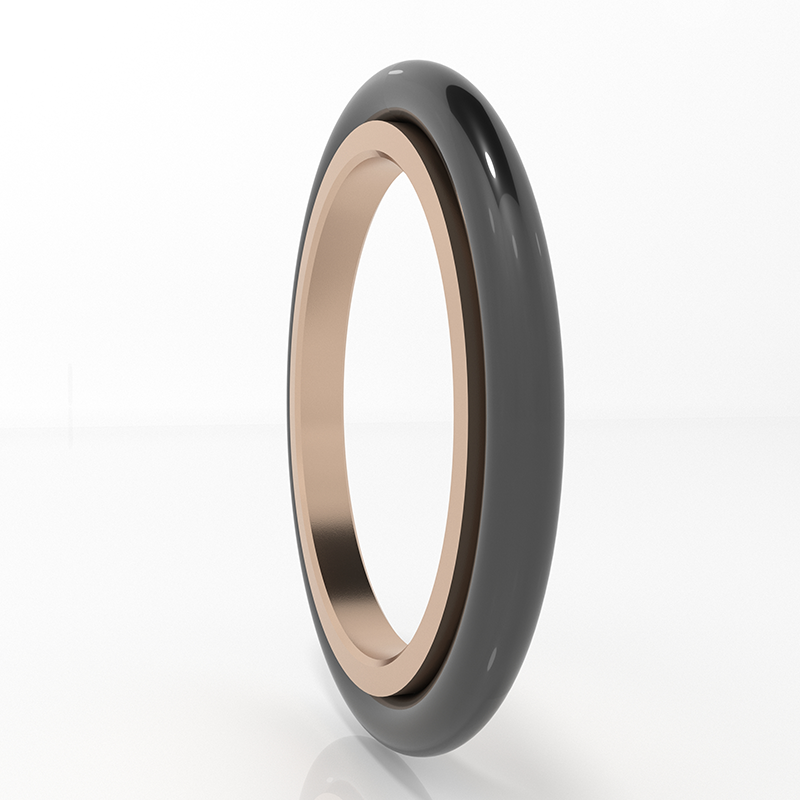

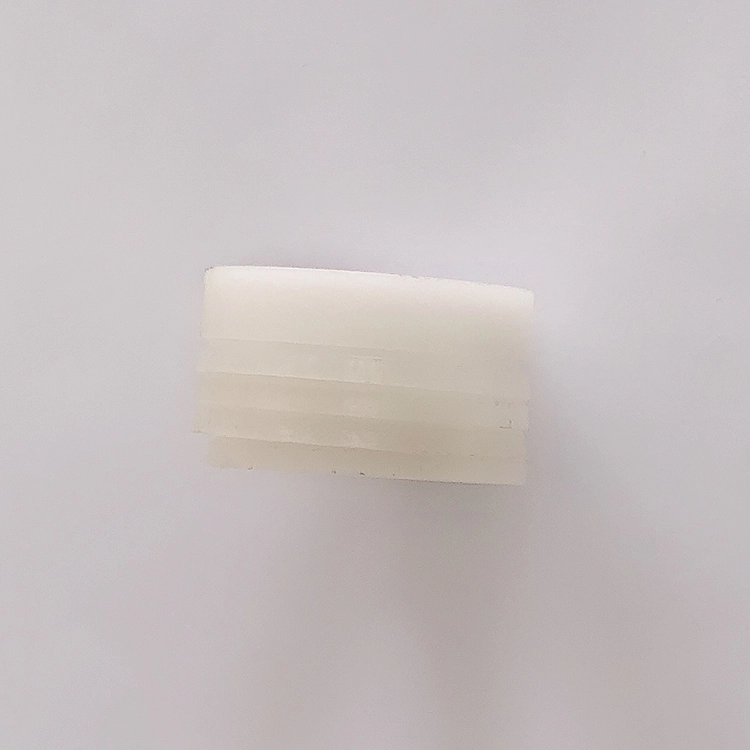

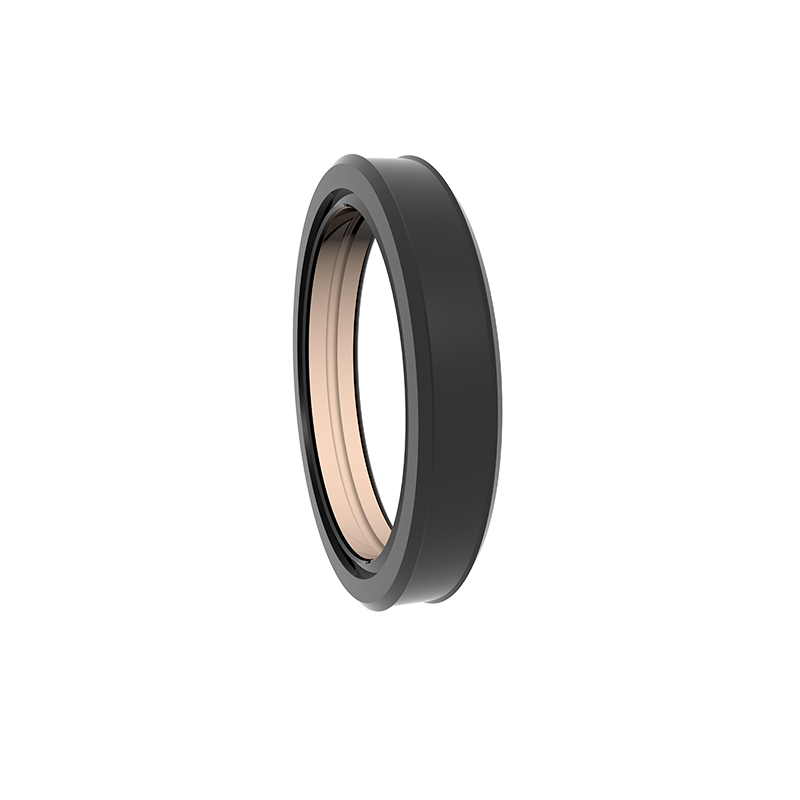

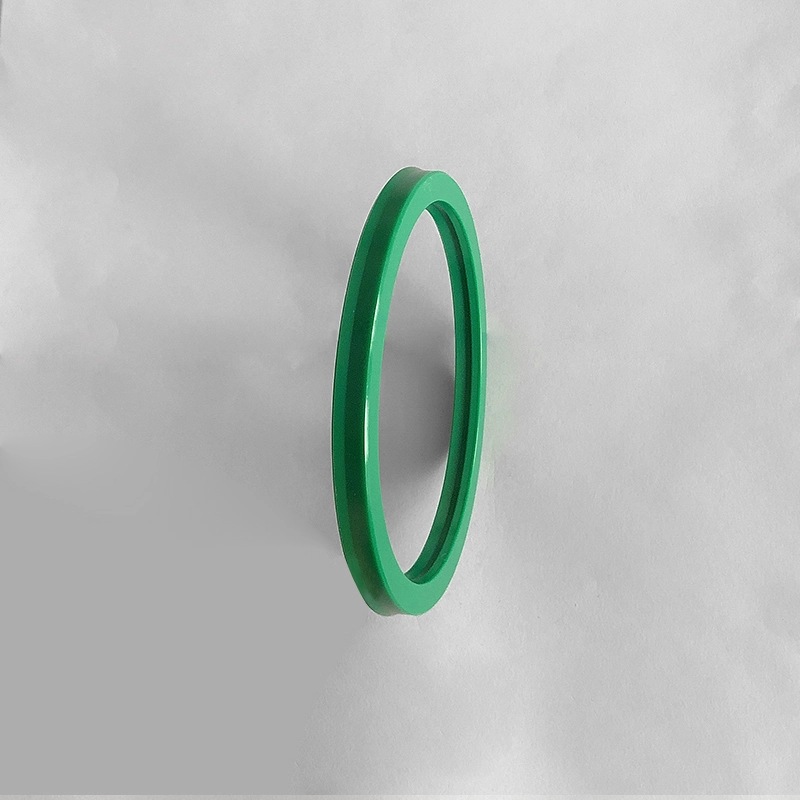

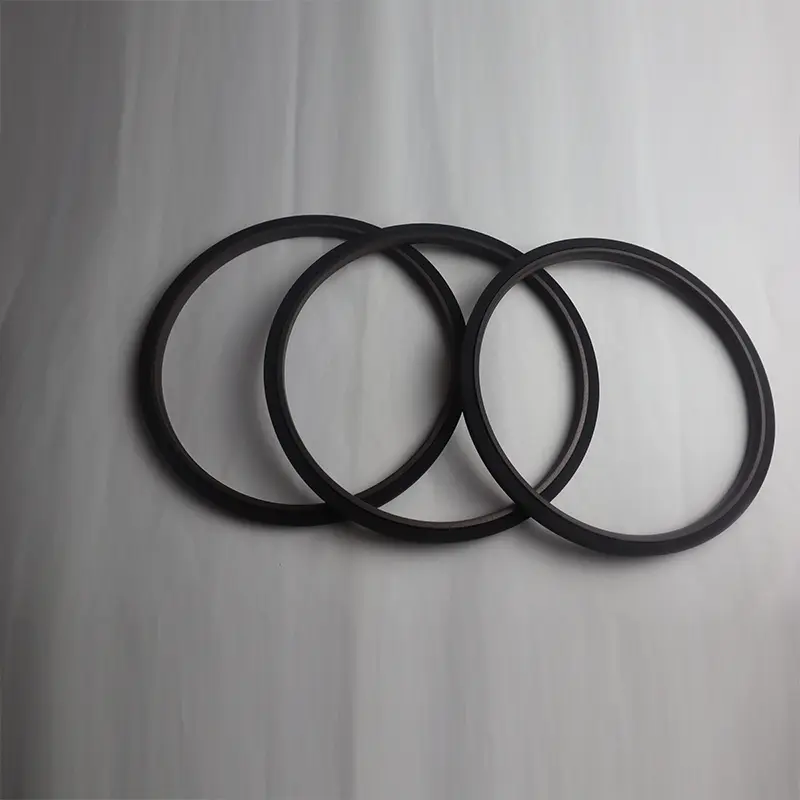

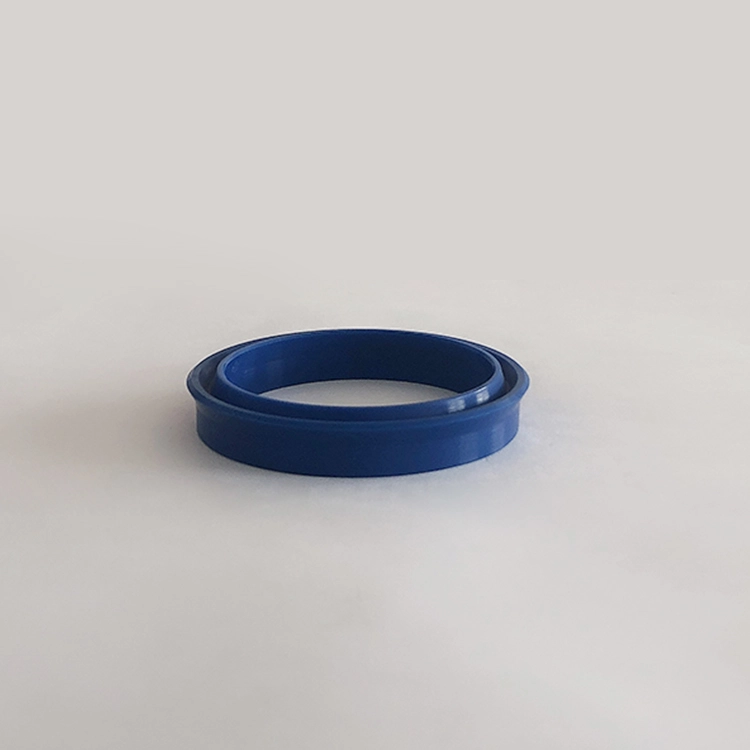

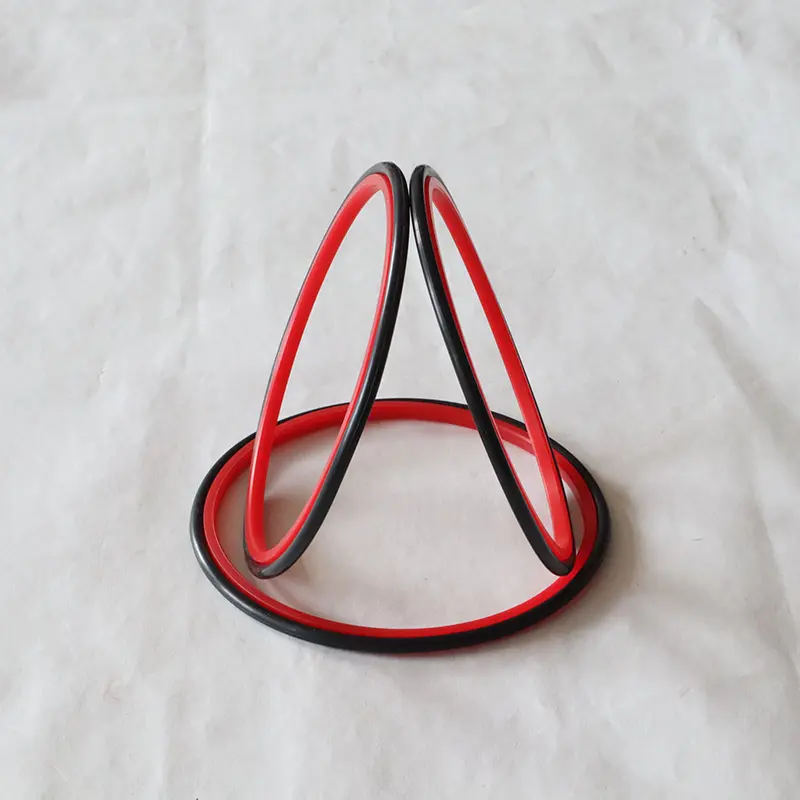

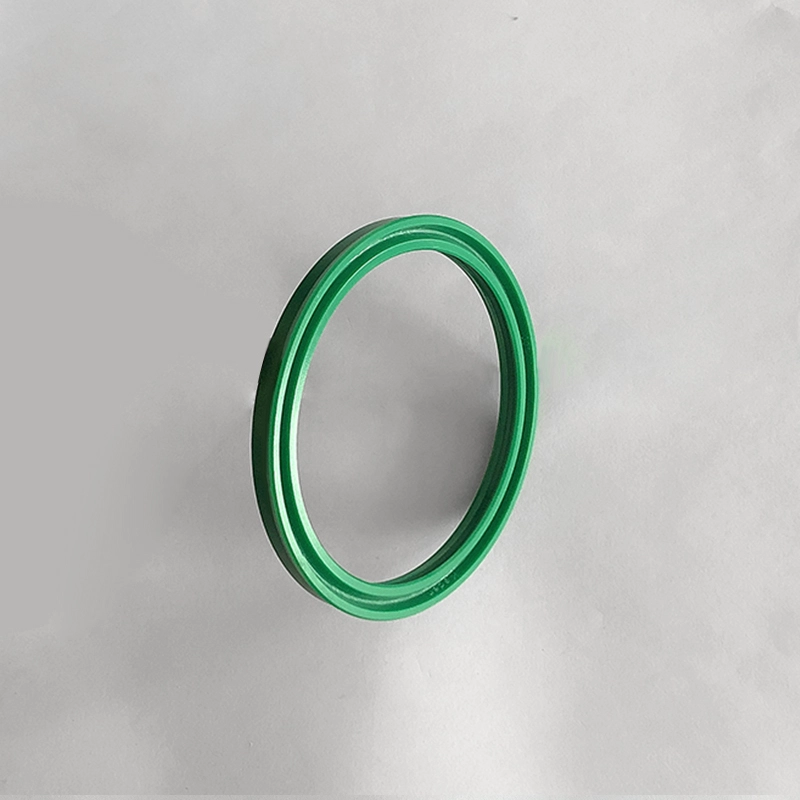

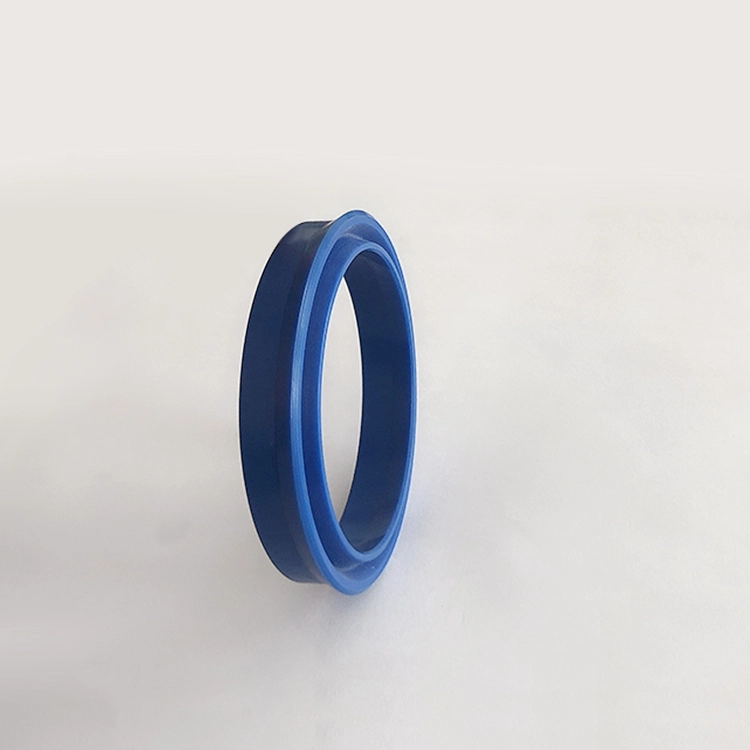

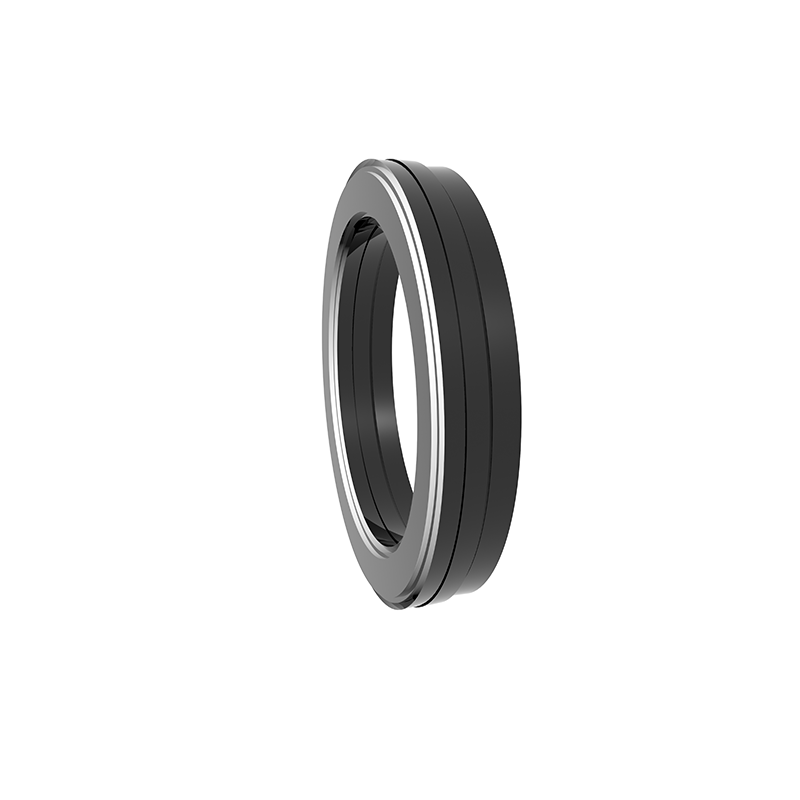

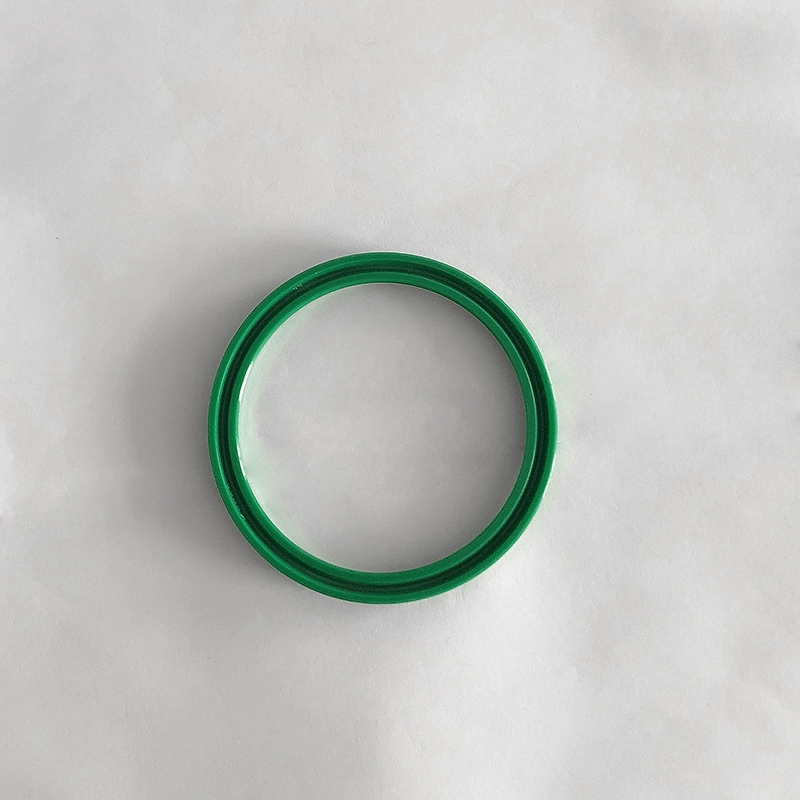

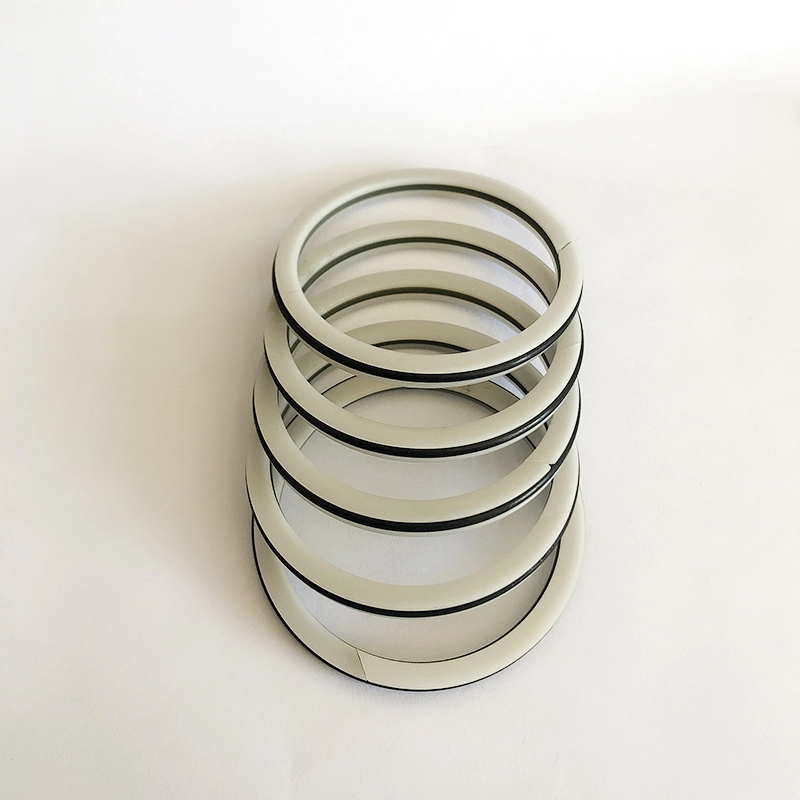

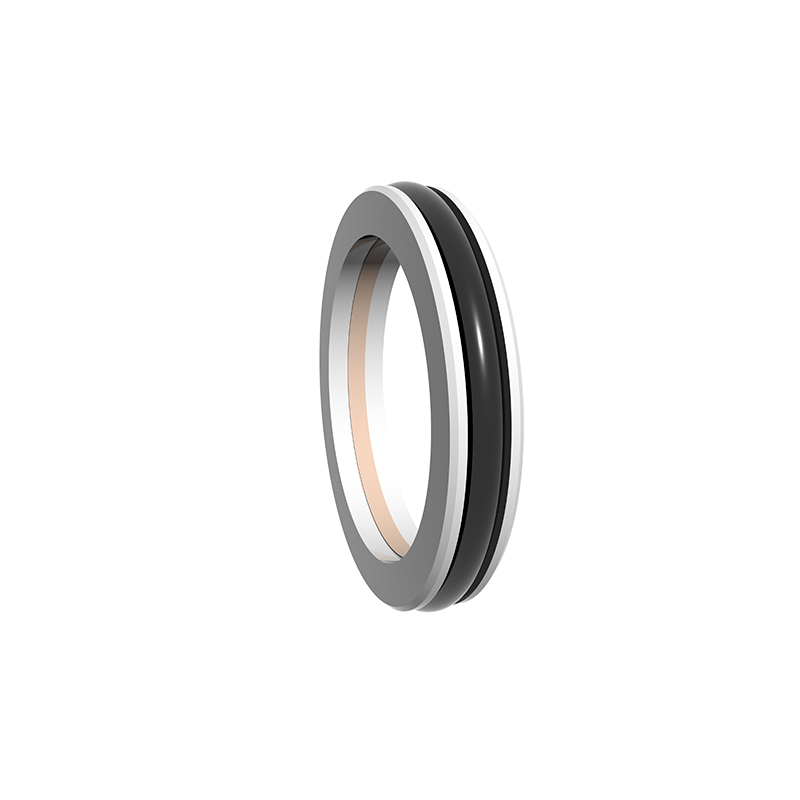

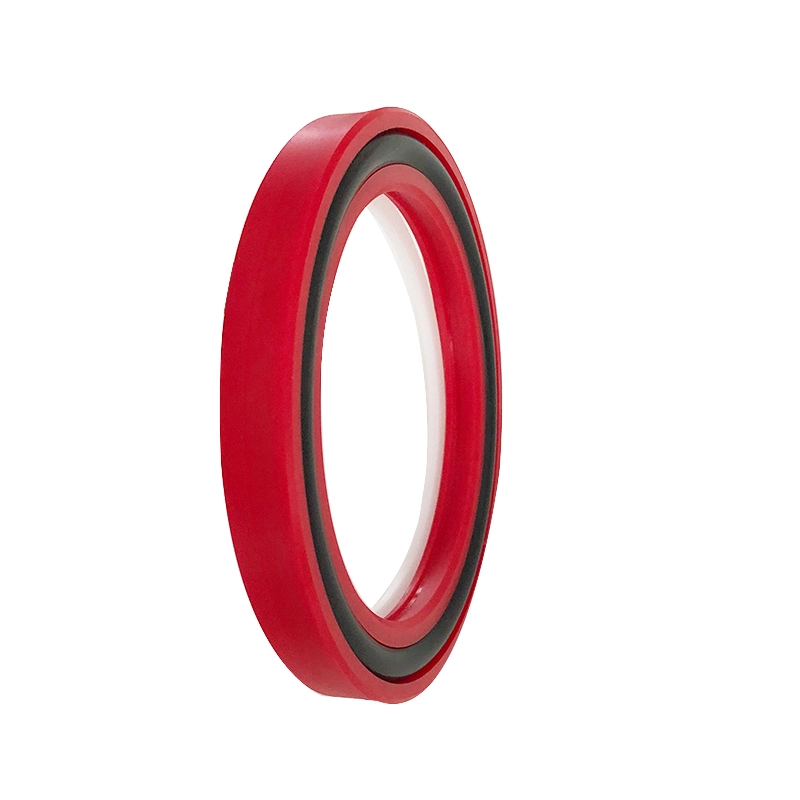

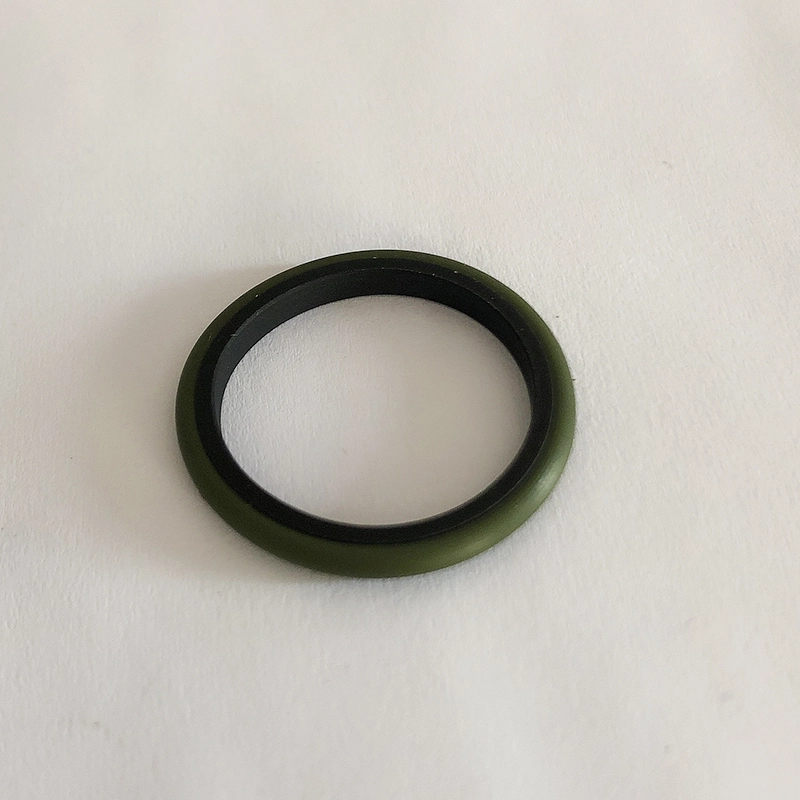

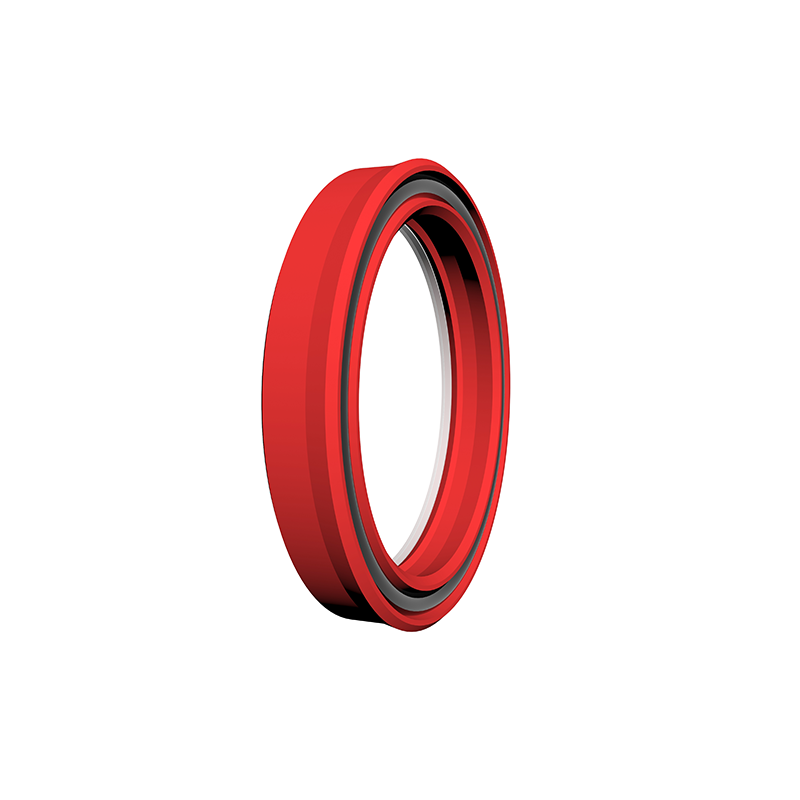

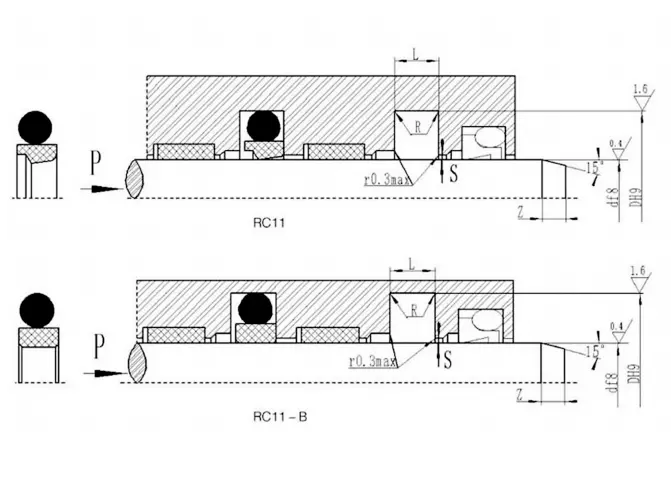

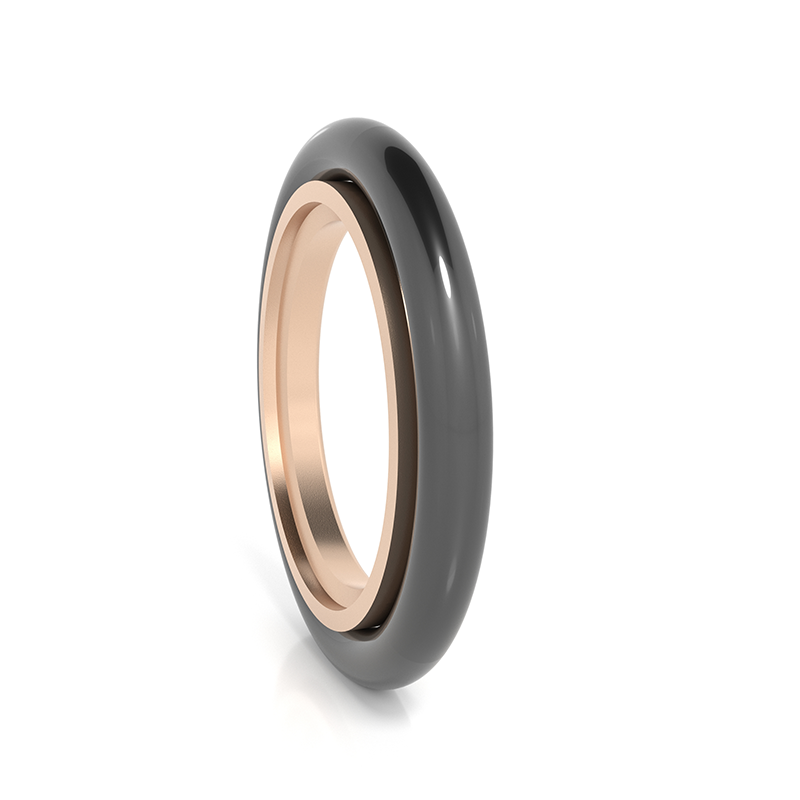

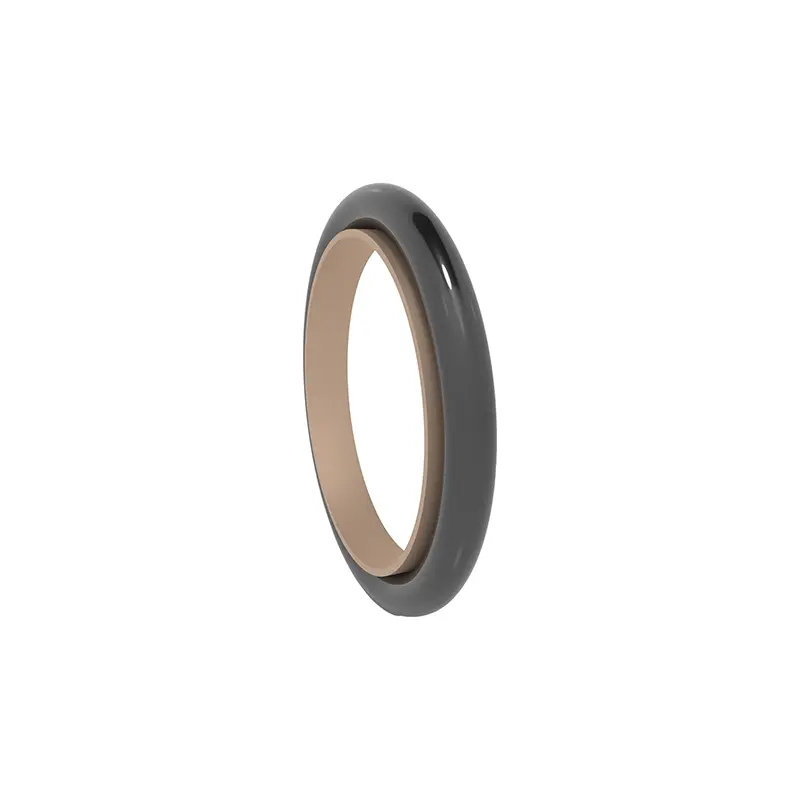

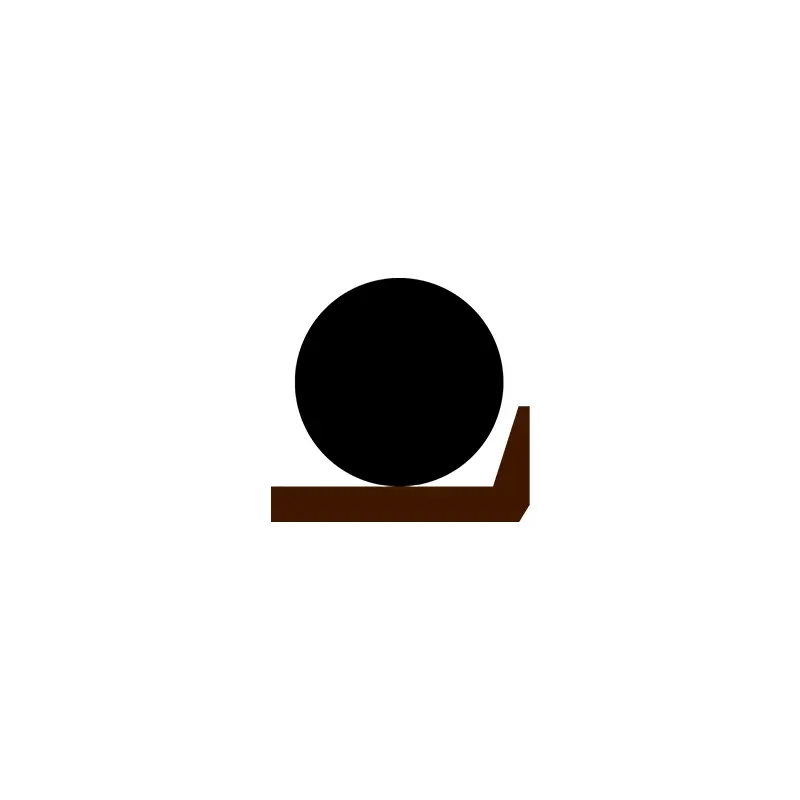

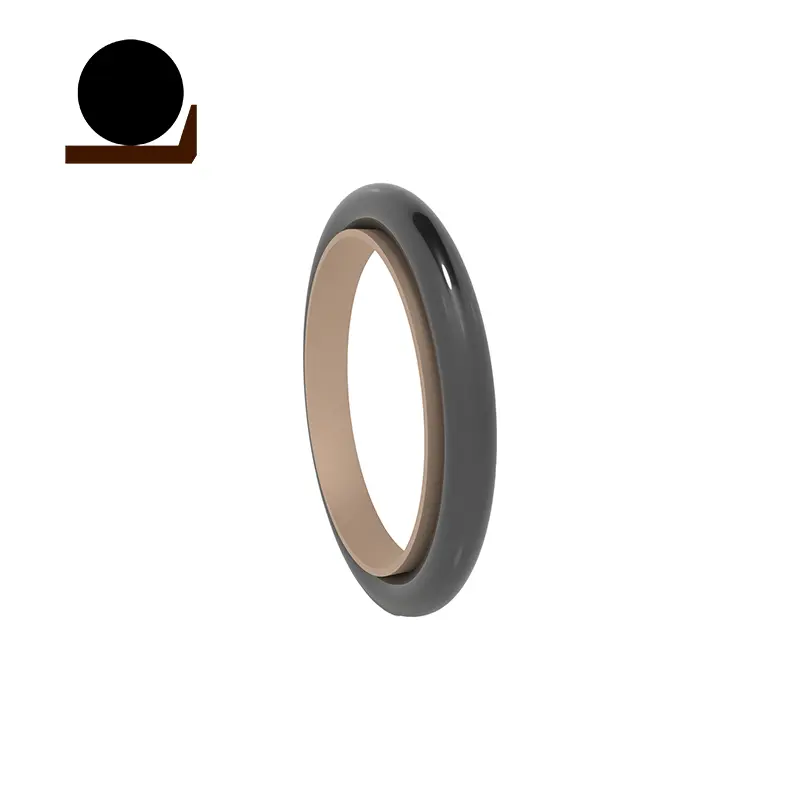

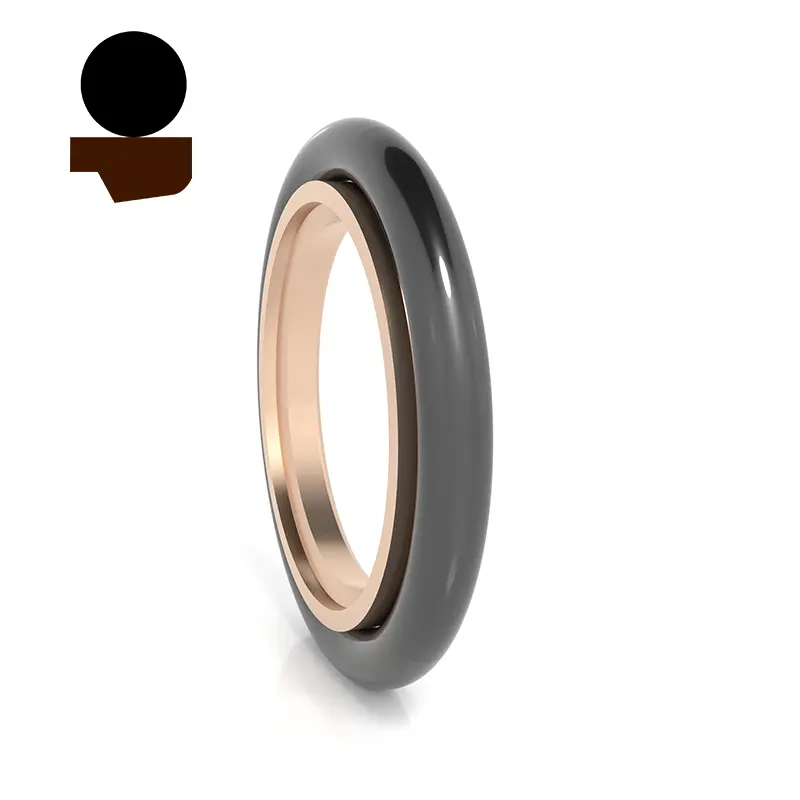

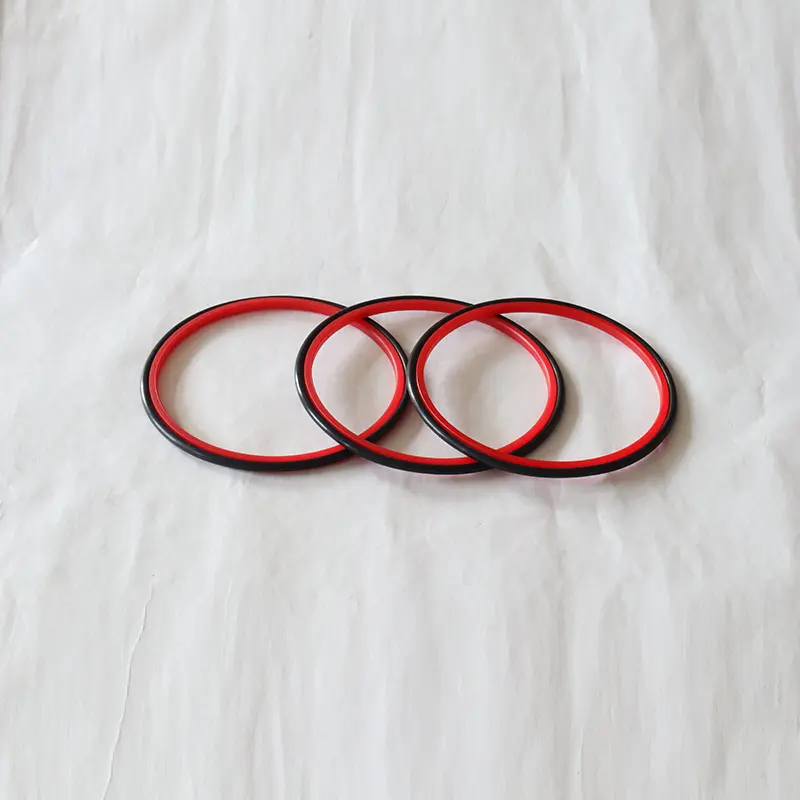

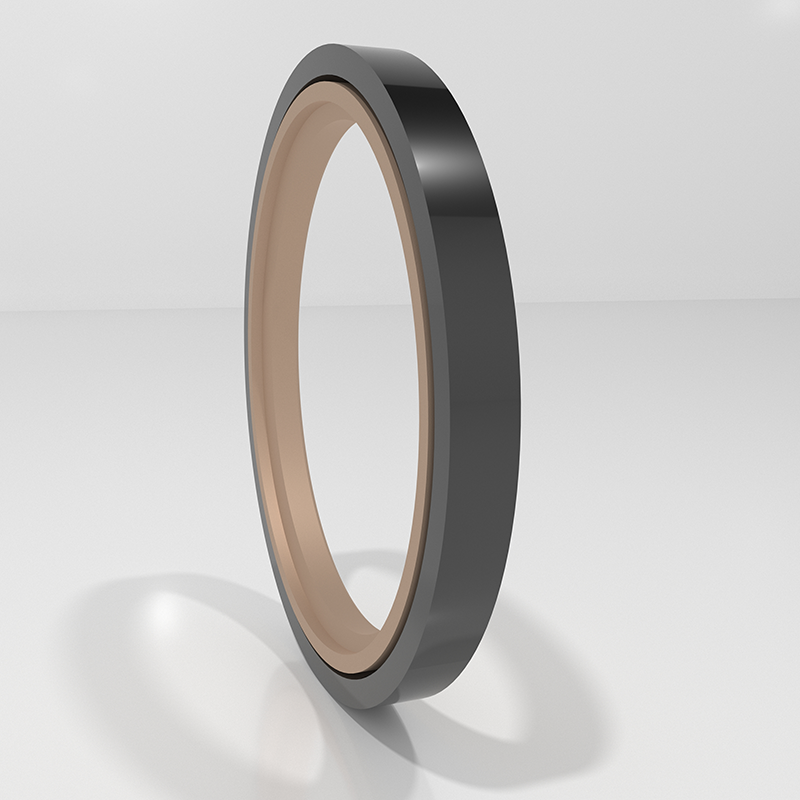

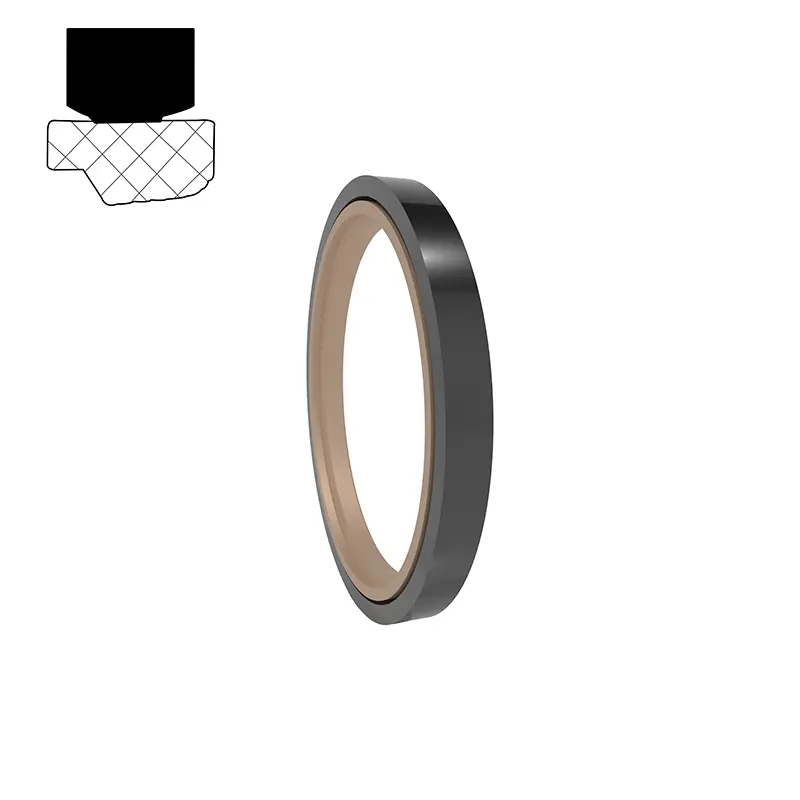

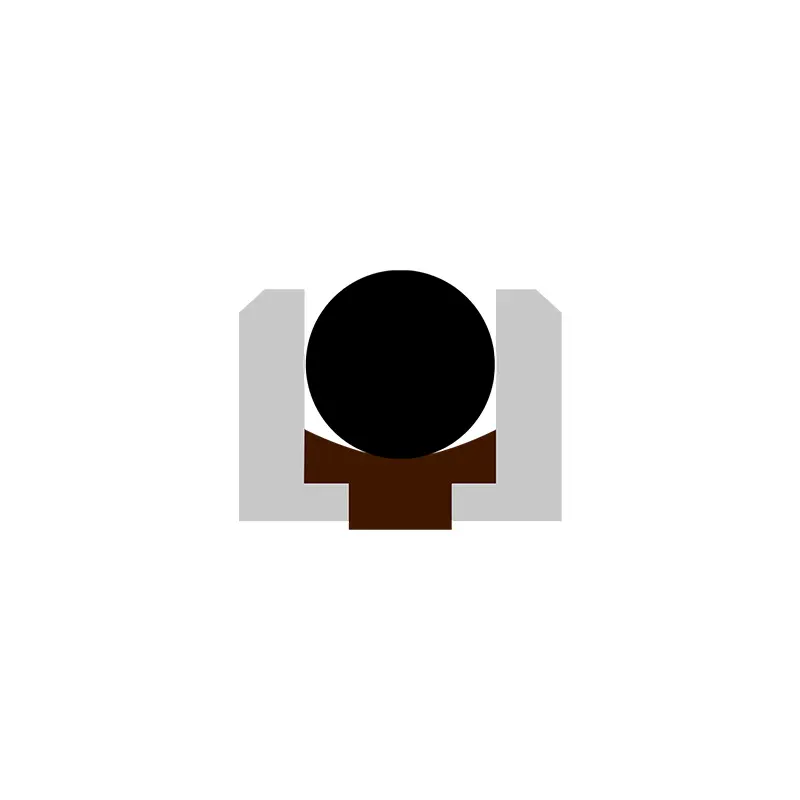

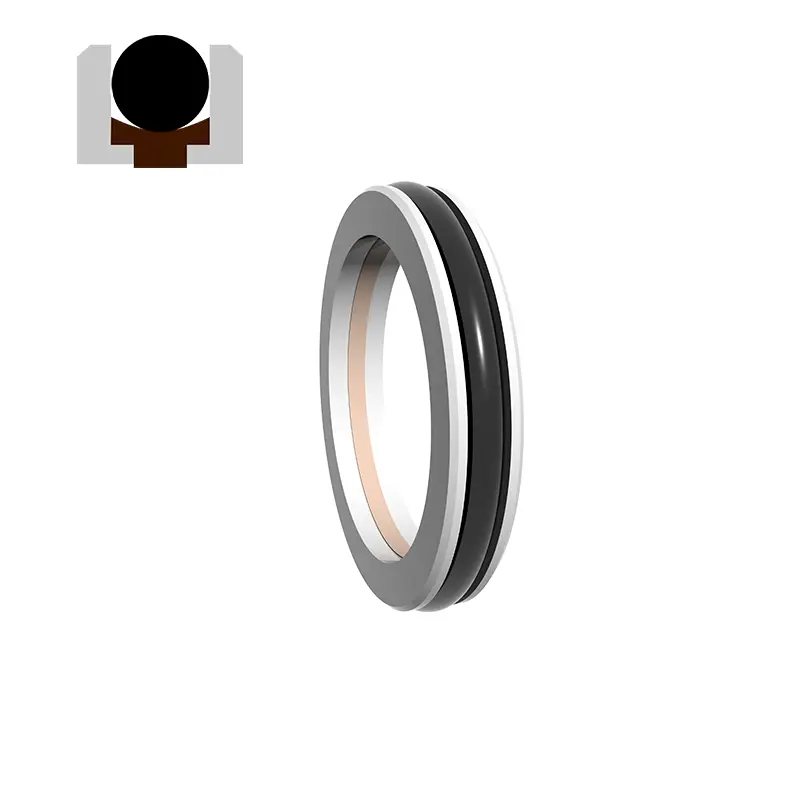

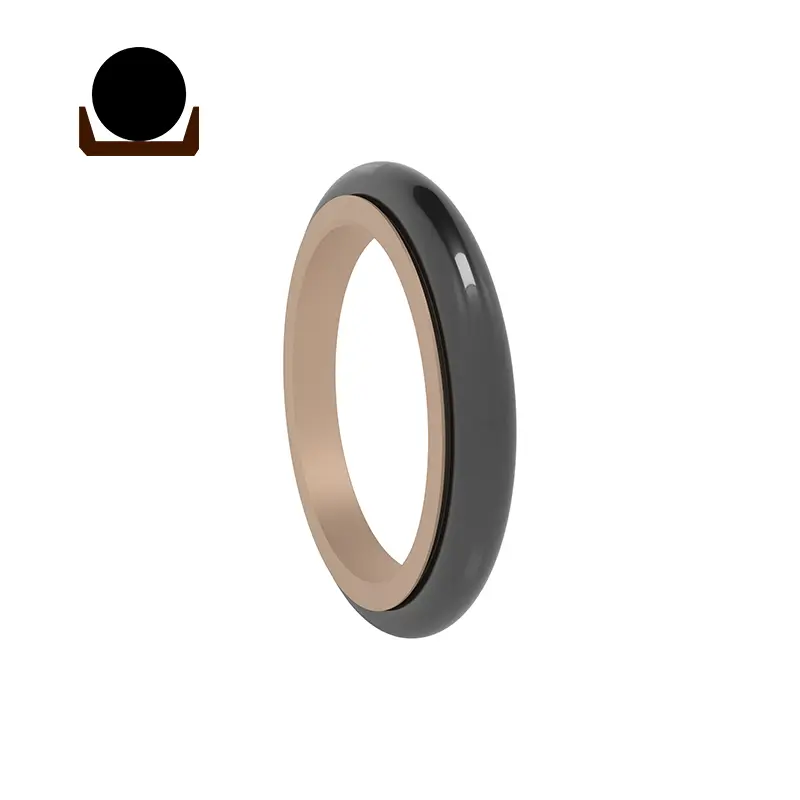

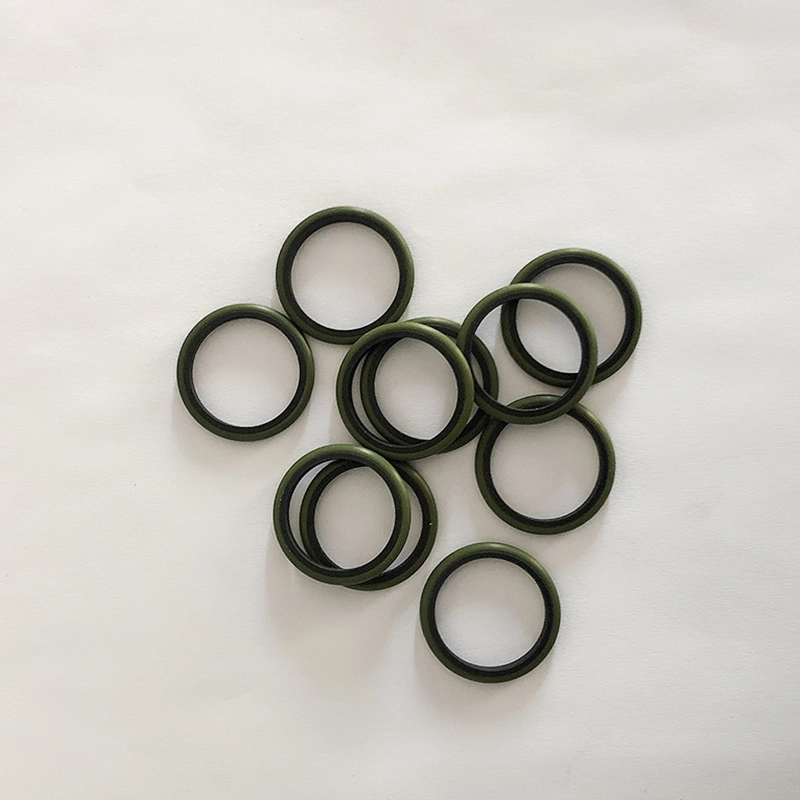

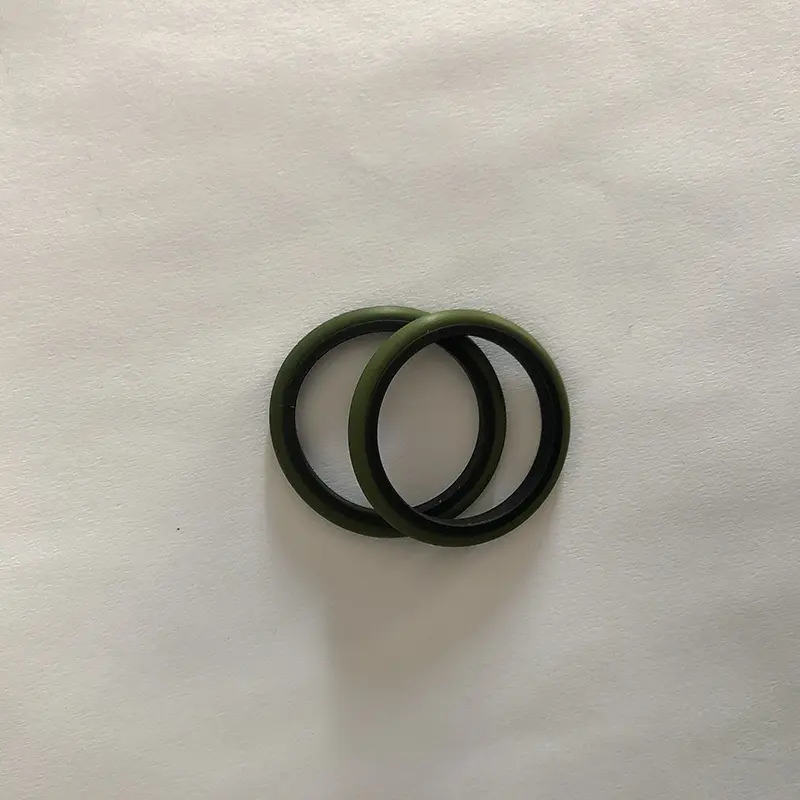

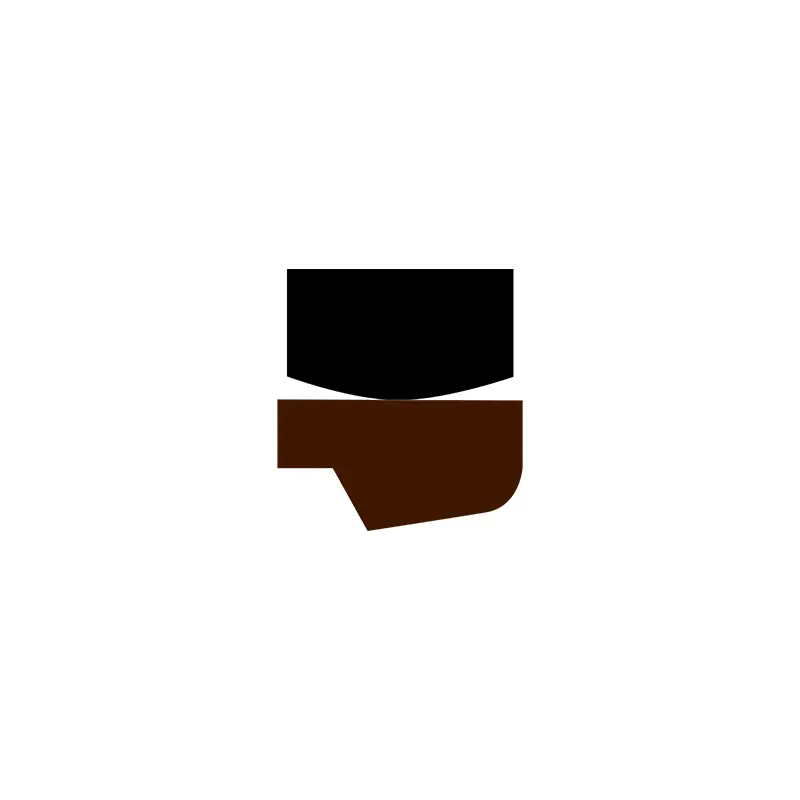

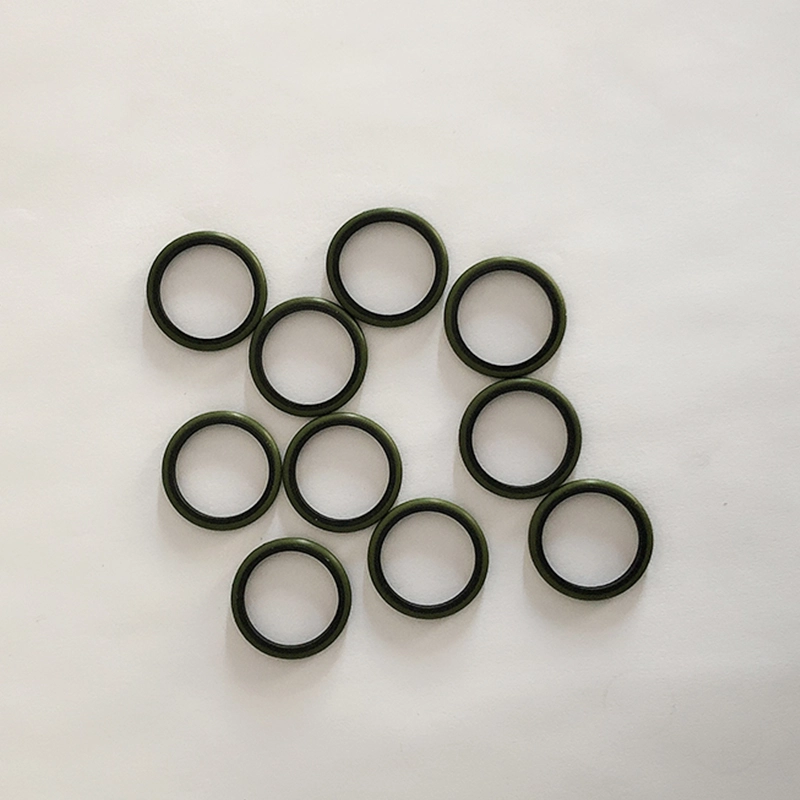

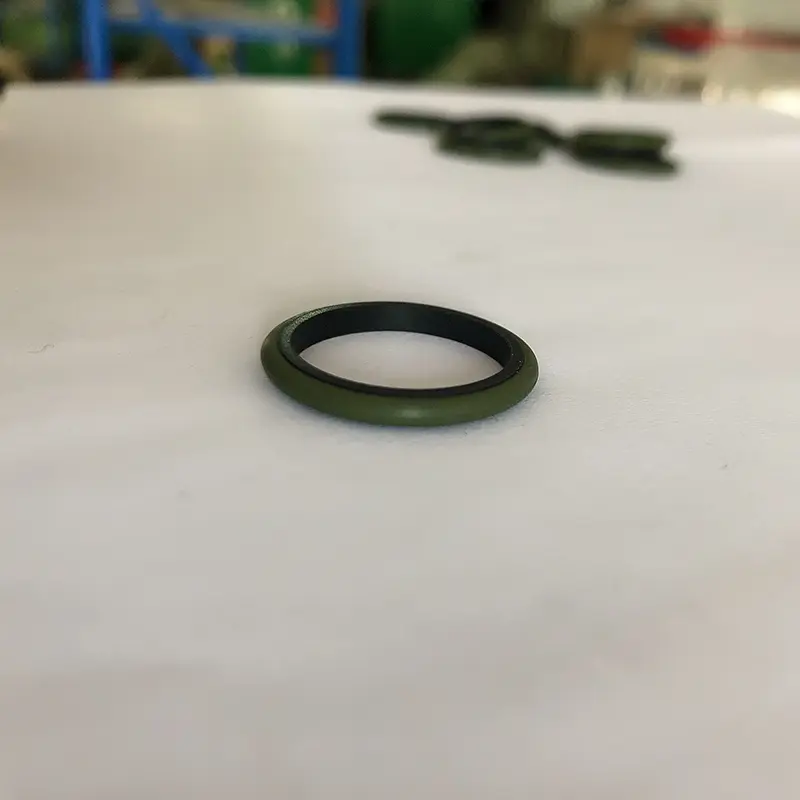

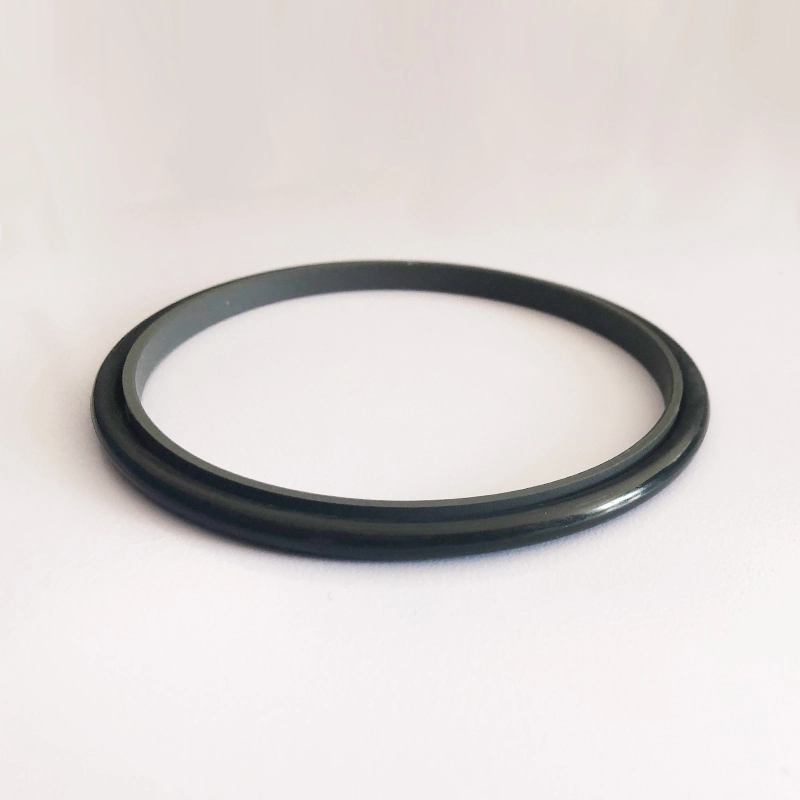

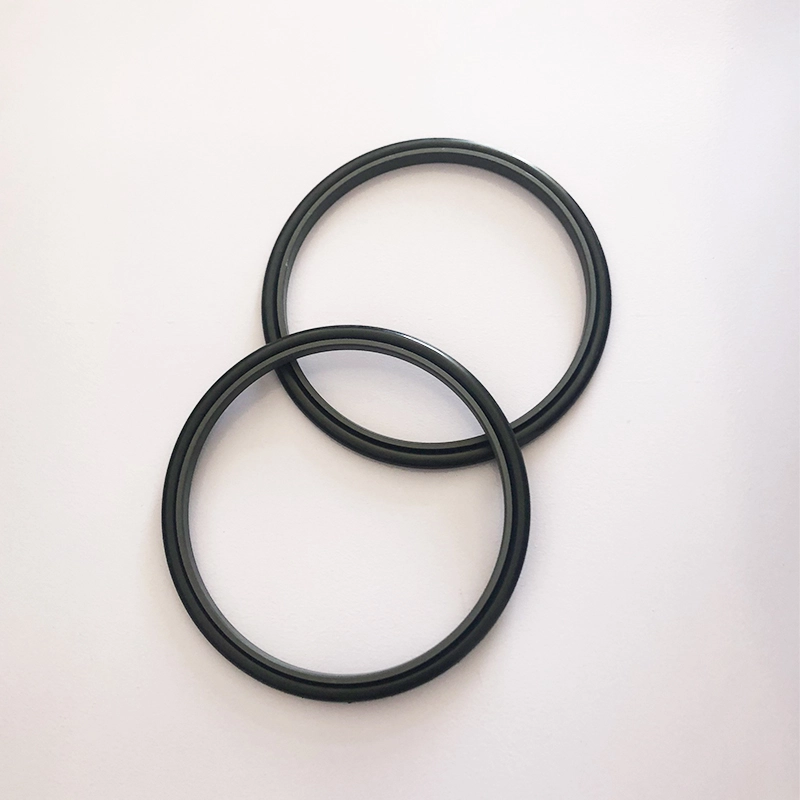

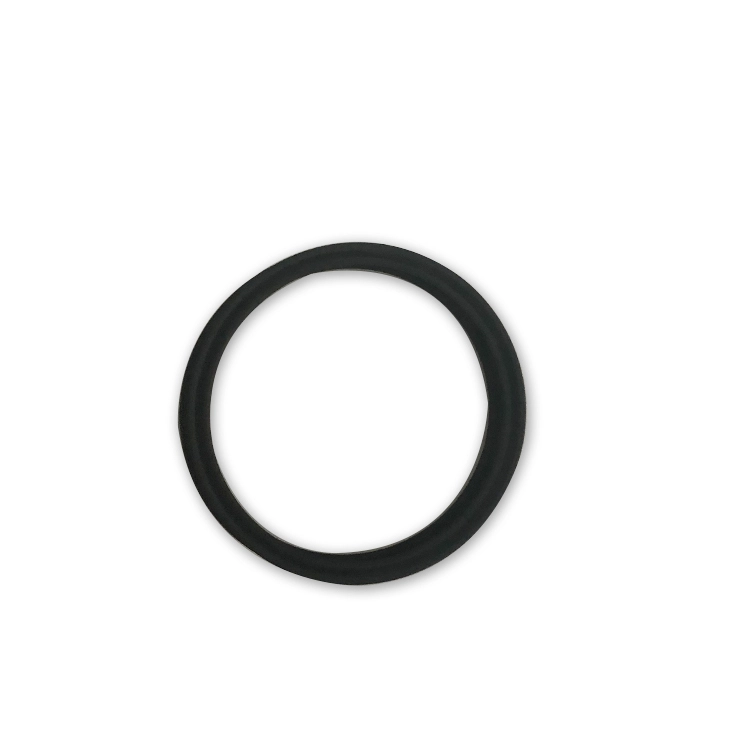

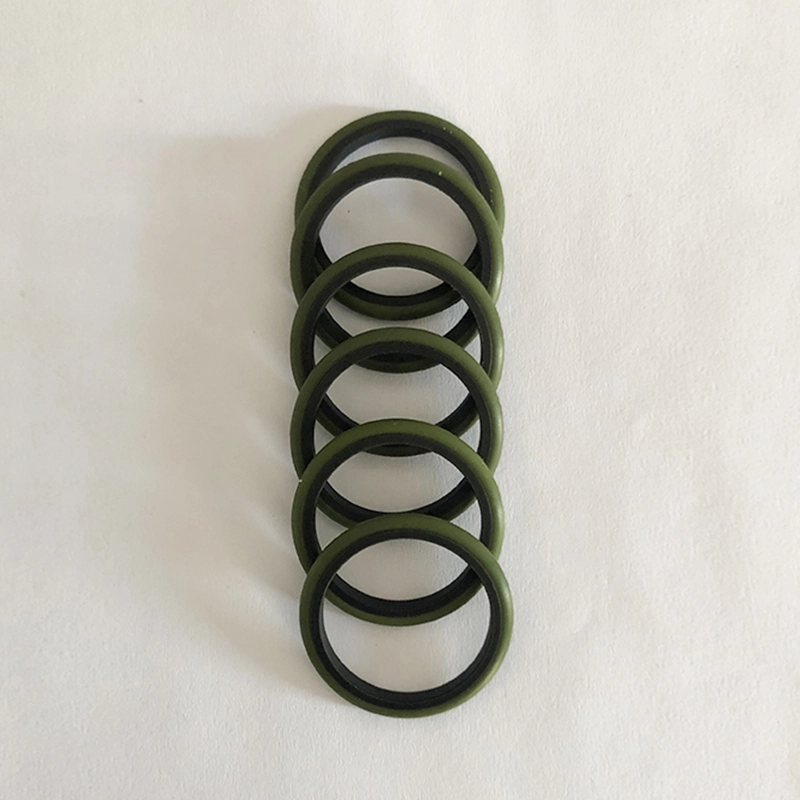

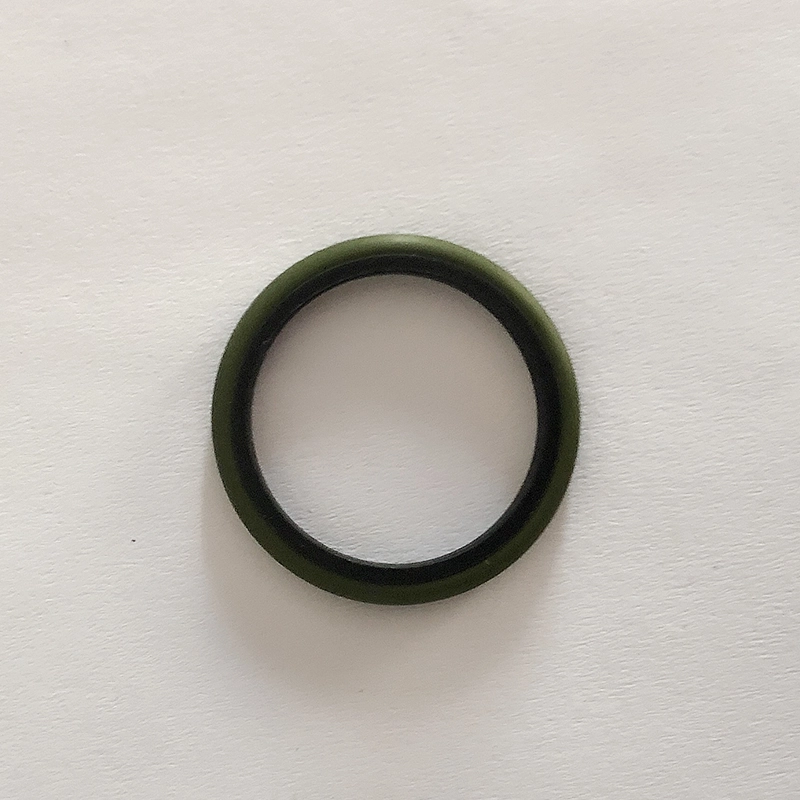

RC11 నిండిన PTFE స్టెప్డ్ సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనువైనది.

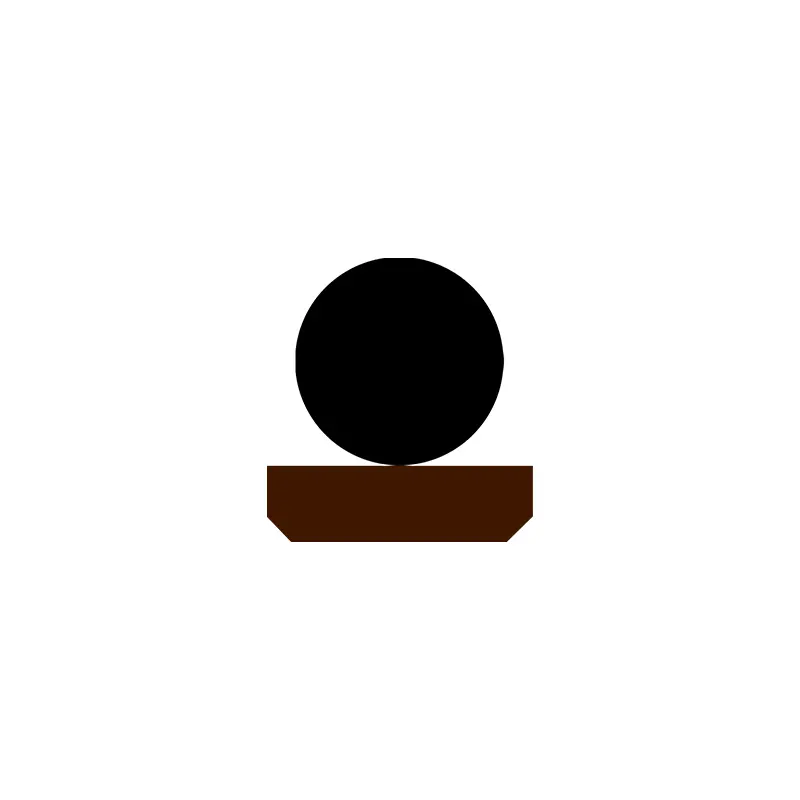

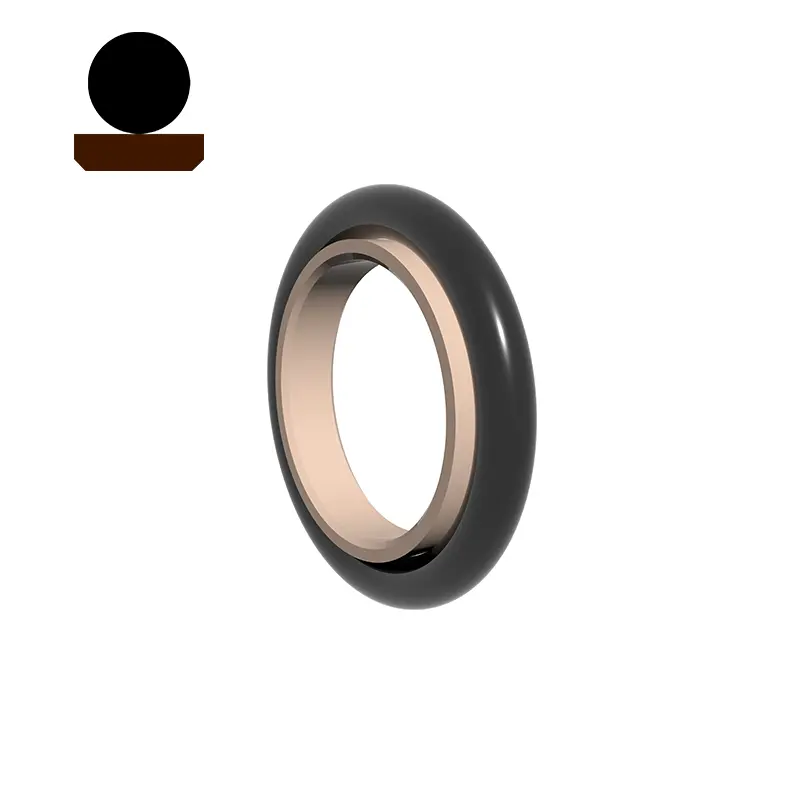

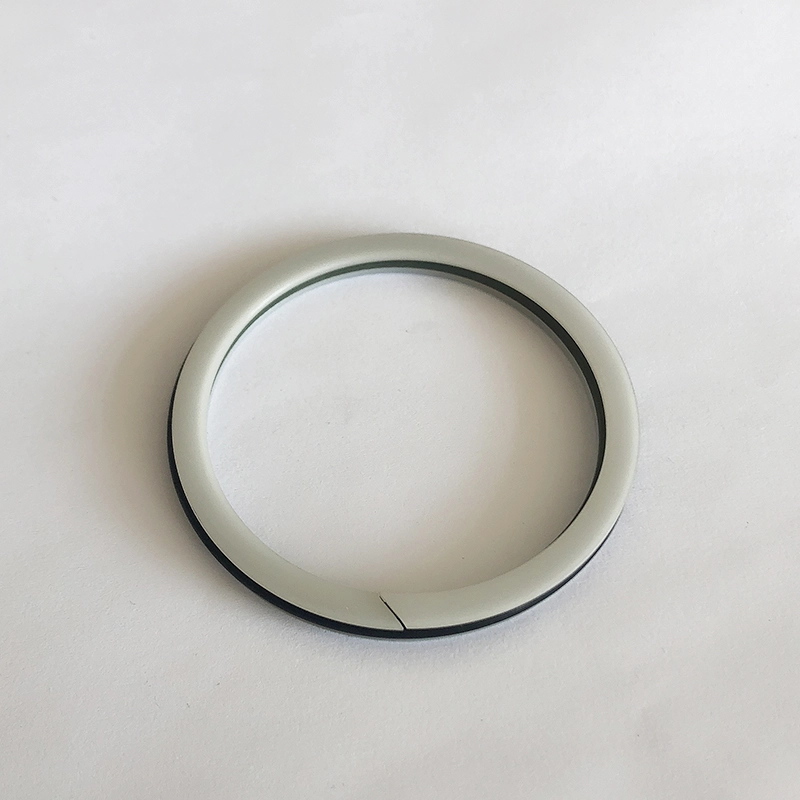

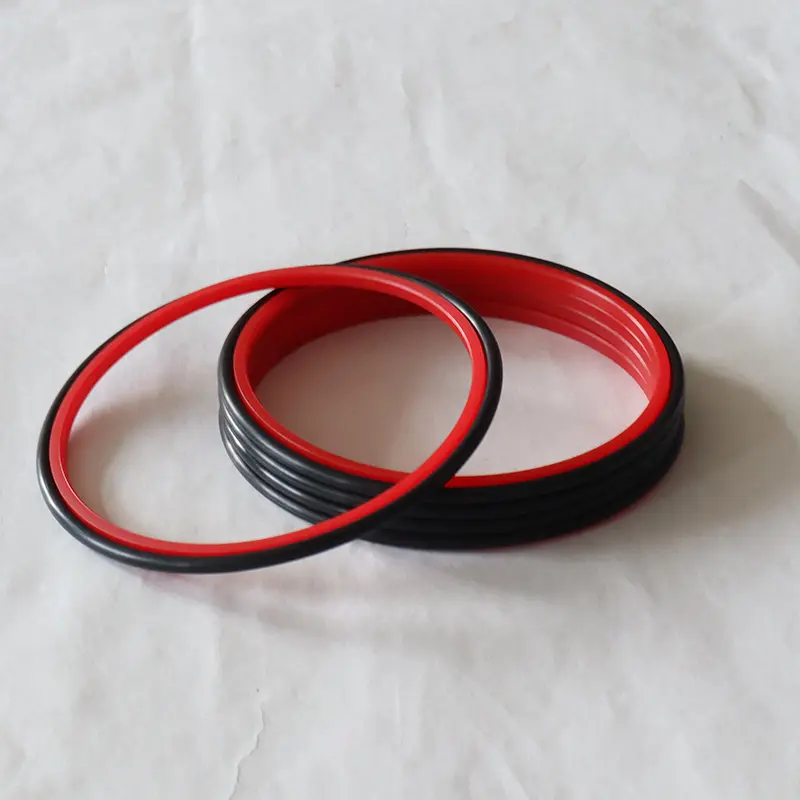

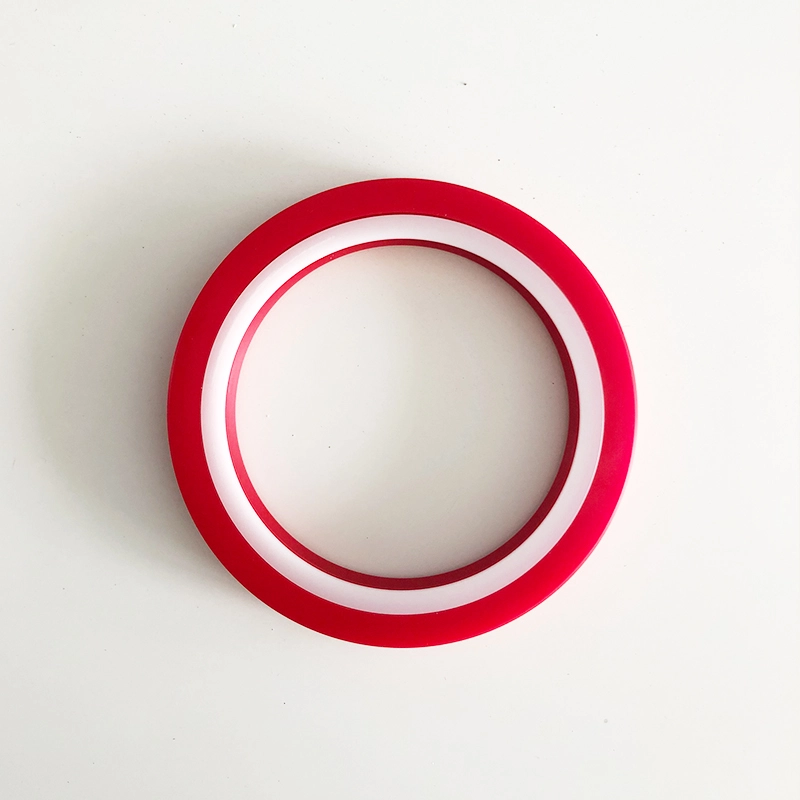

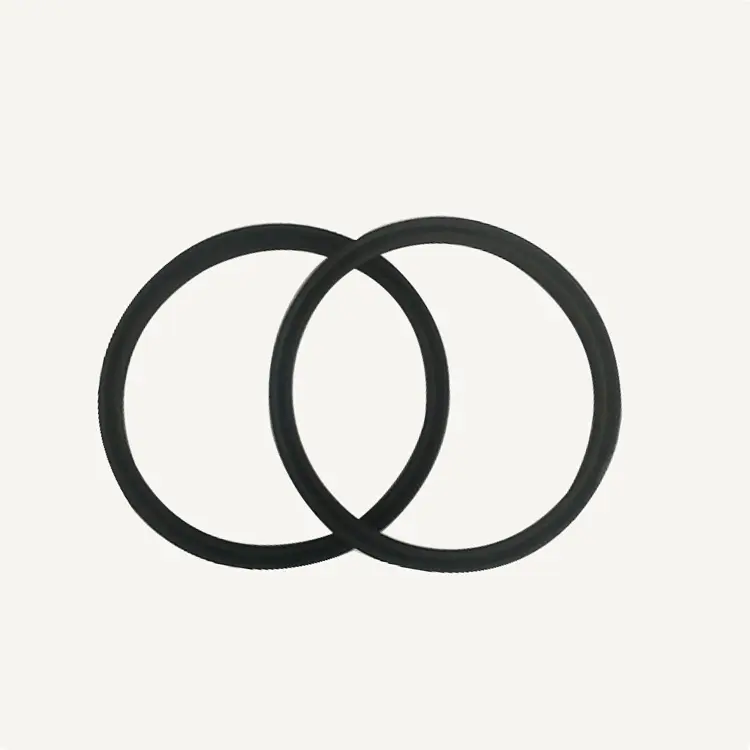

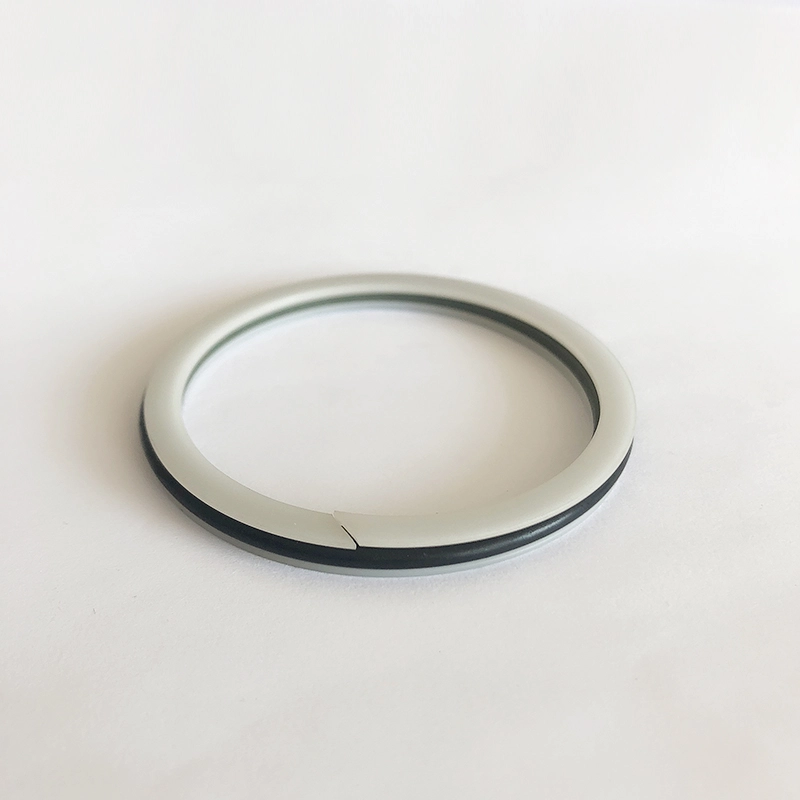

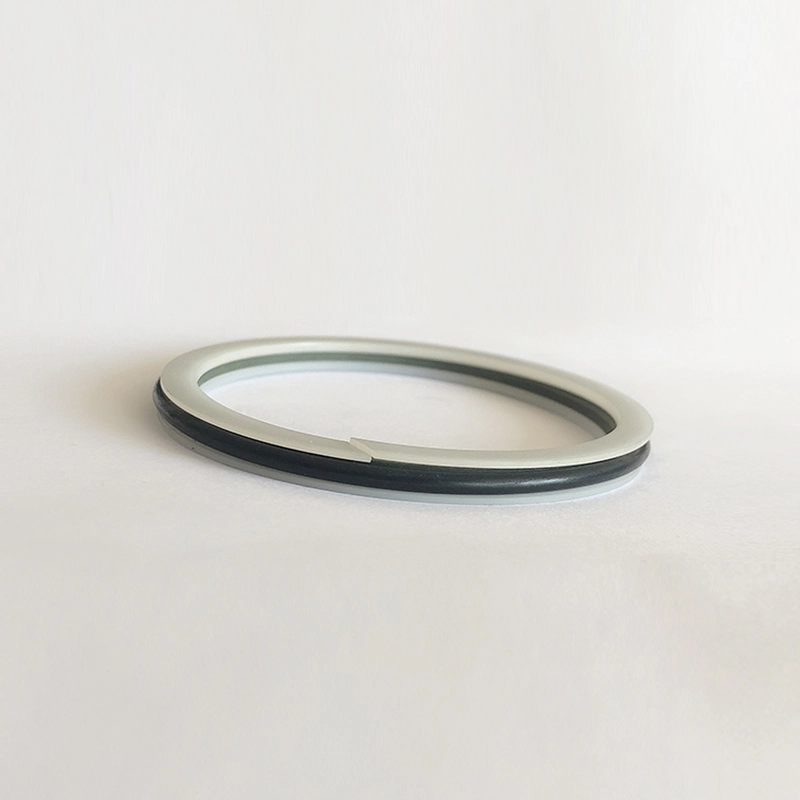

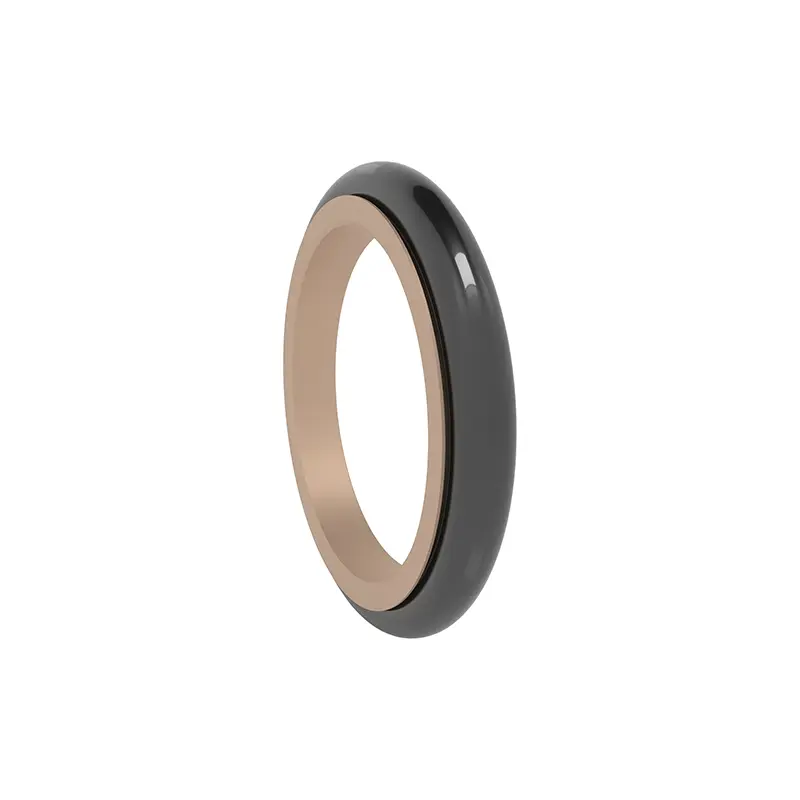

RC11-B నిండిన PTFE దీర్ఘచతురస్రాకార సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ టూ-వే ప్రెజర్ సీలింగ్‌కు అనువైనది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. ఇది సాధారణంగా గైడ్ రింగ్‌తో కలిపి ఉపయోగించబడుతుంది. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాలకు వాడాలి. లక్షణాలు:
1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;
2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;
3. అధిక జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

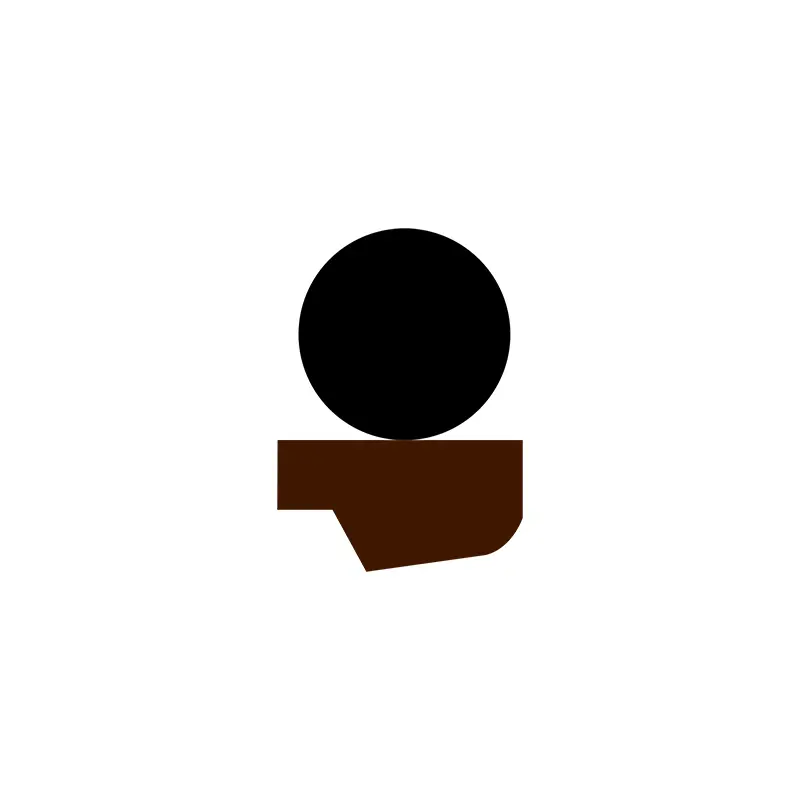

RC12 నిండిన PTFE స్టెప్డ్ సీలింగ్ రింగ్ మరియు దీర్ఘచతురస్రాకార రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనువైనది. దీర్ఘచతురస్రాకార రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. ఇది సాధారణంగా గైడ్ రింగ్‌తో కలిపి ఉపయోగించబడుతుంది. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాలకు వాడాలి. ఇది ఎక్కువగా భారీ హైడ్రాలిక్ పరికరాలలో ఉపయోగించబడుతుంది.
లక్షణాలు:
1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;
2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;
3. అధిక జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

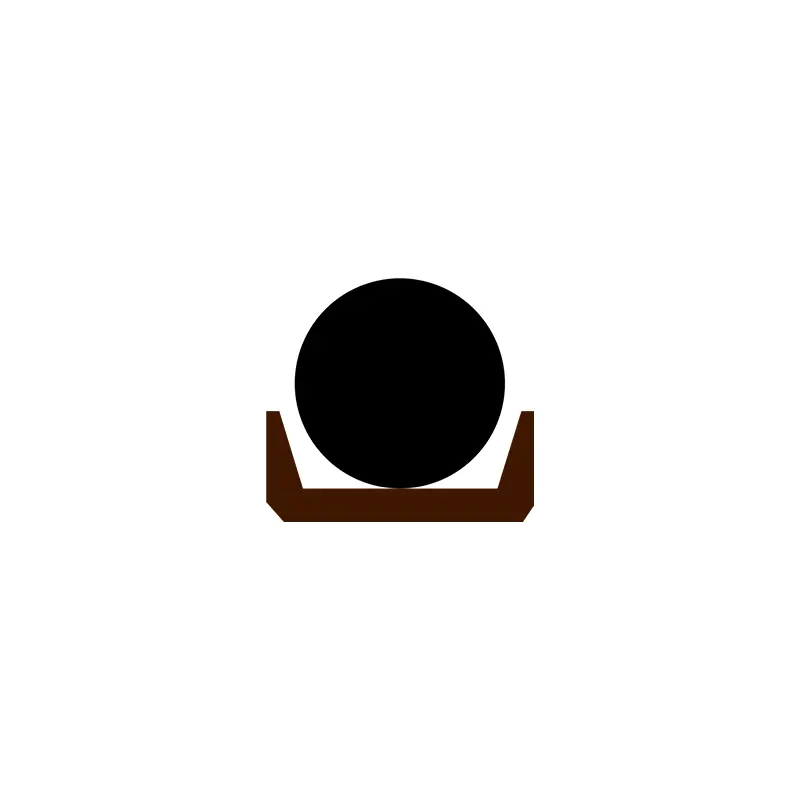

SPNC/RC13 PTFE క్యాప్-ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. O- ఆకారపు రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ సన్నని పెదవి రూపకల్పనను అవలంబిస్తుంది, ఇది మంచి ఫాలో-అప్ పరిహార సామర్థ్యాన్ని కలిగి ఉంటుంది, కాబట్టి సీలింగ్ పనితీరు మంచిది మరియు GB12350 రింగ్ గాడిలో వ్యవస్థాపించవచ్చు. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాలకు వాడాలి. లక్షణాలు:
1. దీనిని హైడ్రాలిక్ మరియు న్యూమాటిక్ రెండింటికీ ఉపయోగించవచ్చు మరియు ద్వి దిశాత్మక పీడన సీలింగ్ కోసం ఉపయోగించవచ్చు;
2. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ మరియు గగుర్పాటు లేదు;
3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ;
RC14 PTFE త్రిభుజాకార సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనుకూలంగా ఉంటుంది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ సన్నని పెదవి రూపకల్పనను అవలంబిస్తుంది కాబట్టి, తదుపరి పరిహార సామర్థ్యం మంచిది, కాబట్టి సీలింగ్ పనితీరు మంచిది. స్ప్లిట్ (ఓపెన్) గాడిని 30 మిమీ కన్నా తక్కువ రాడ్ వ్యాసాలకు ఉపయోగించాలి. లక్షణాలు:
1. దీనిని హైడ్రాలిక్ మరియు న్యూమాటిక్ రెండింటికీ ఉపయోగించవచ్చు;
తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;
3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ;

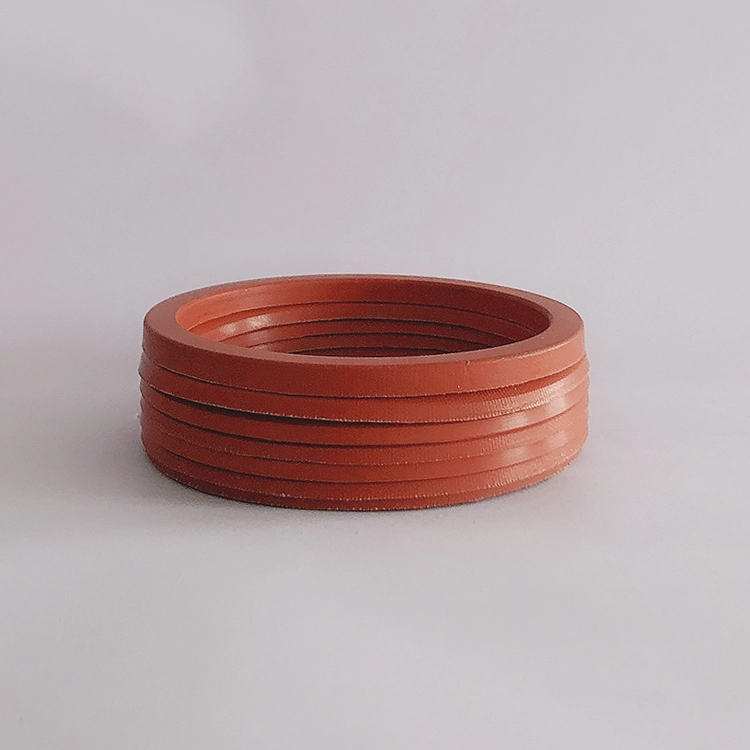

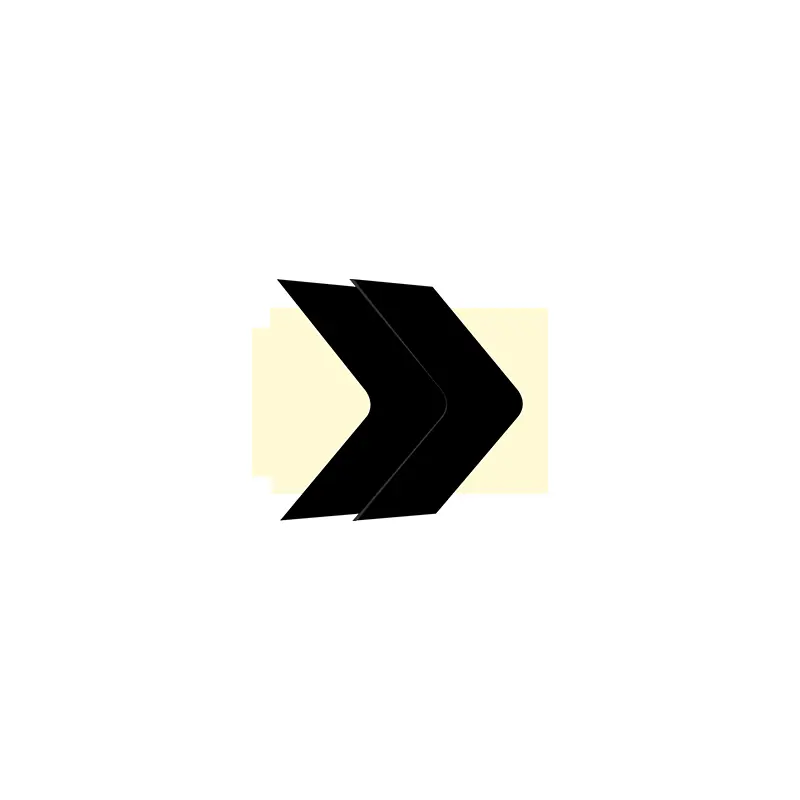

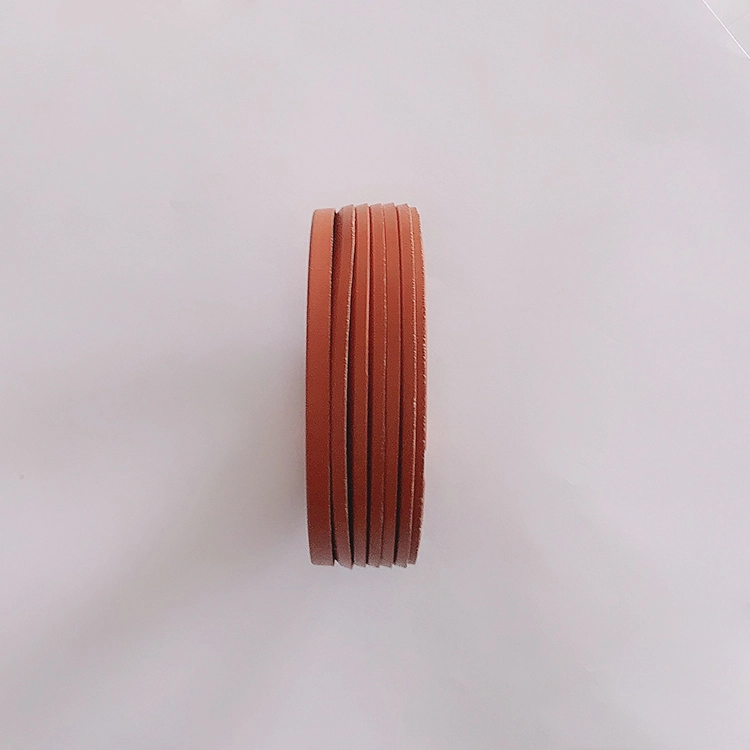

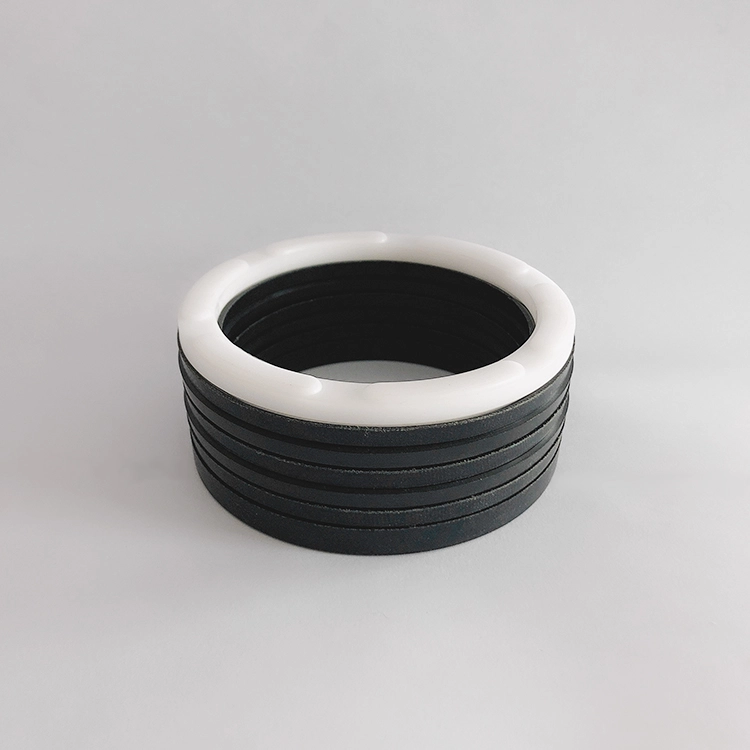

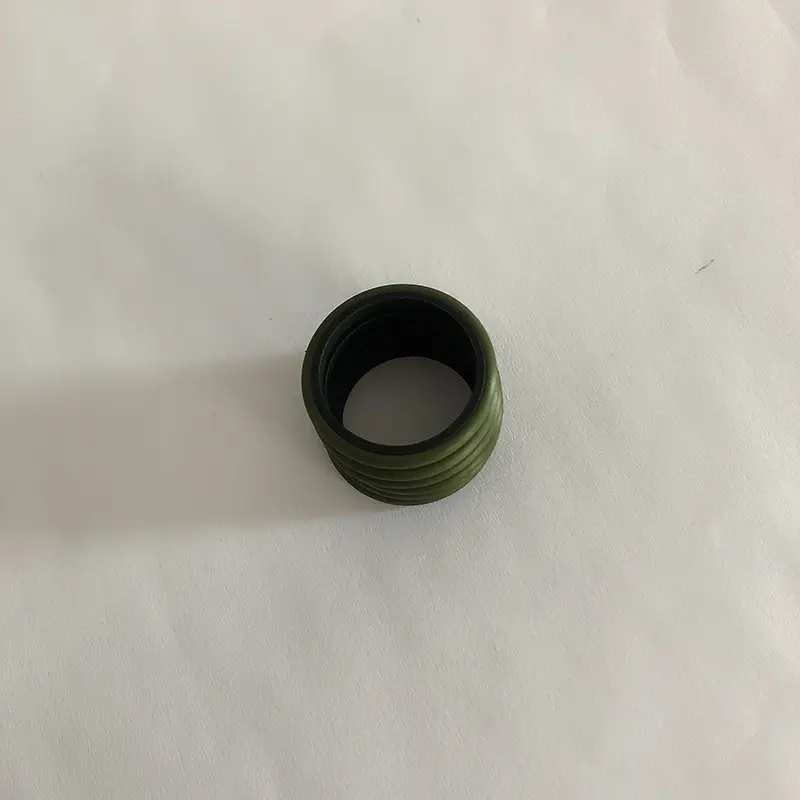

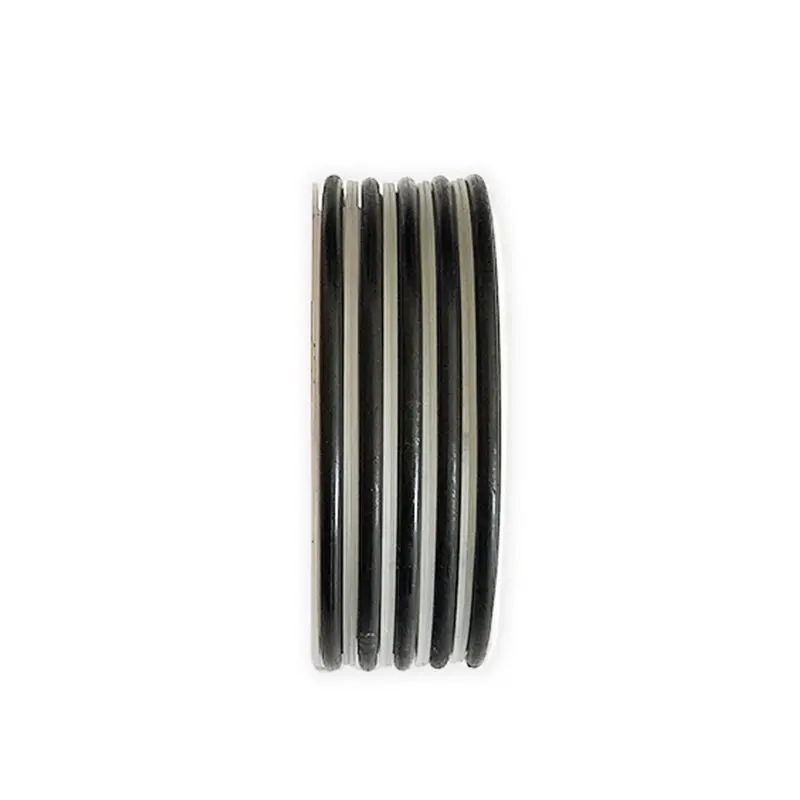

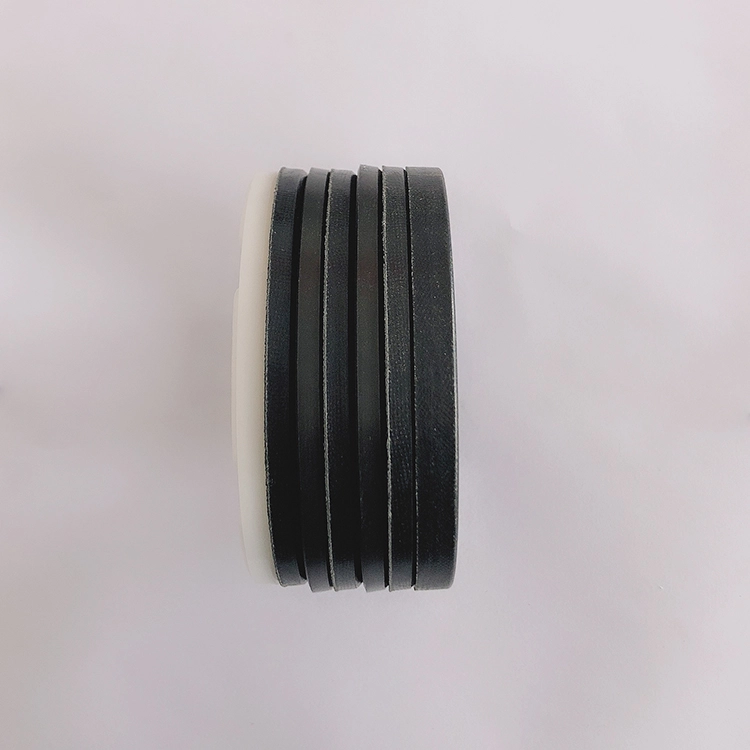

RC15 V- ఆకారపు సీలింగ్ రింగులు, ప్రెజర్ రింగ్ మరియు సపోర్ట్ రింగ్ యొక్క సెట్ (3 కన్నా ఎక్కువ) తో కూడి ఉంటుంది మరియు ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనుకూలంగా ఉంటుంది. సీలింగ్ పదార్థంతో అనుకూలమైన గ్రీజు సంస్థాపన సమయంలో వర్తించాలి. ఇది సమగ్ర (క్లోజ్డ్) గాడిలో వ్యవస్థాపించబడదు. లక్షణాలు:
1. వివిధ రకాల పదార్థాలు అందుబాటులో ఉన్నాయి, వీటిని వివిధ ప్రయోజనాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు;
2. ఇది కఠినమైన పని పరిస్థితులలో ఉపయోగించవచ్చు మరియు ఇది దాదాపు అన్ని మీడియా మరియు కఠినమైన పరిస్థితులకు అనుకూలంగా ఉంటుంది;
3. ఇది సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంది మరియు చమురు రహిత సరళత ముద్రల కోసం (సహేతుకమైన పదార్థ ఎంపిక) ఉపయోగించవచ్చు;
4. రబ్బరు పట్టీని సర్దుబాటు చేయడం ద్వారా సీలింగ్ మరియు ఘర్షణను సర్దుబాటు చేయవచ్చు మరియు V- ఆకారపు సీలింగ్ రింగ్‌ను జోడించడం లేదా తొలగించడం ద్వారా అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయవచ్చు;
5. సీలింగ్ ఉపరితల నాణ్యత తక్కువగా ఉన్నప్పటికీ ఇది సమర్థవంతంగా పనిచేస్తుంది.

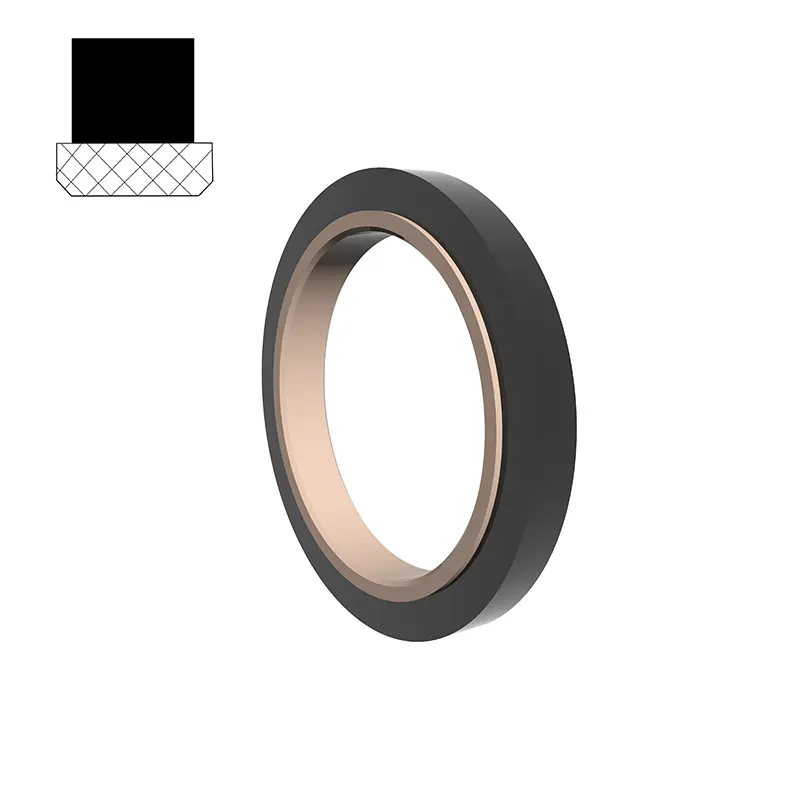

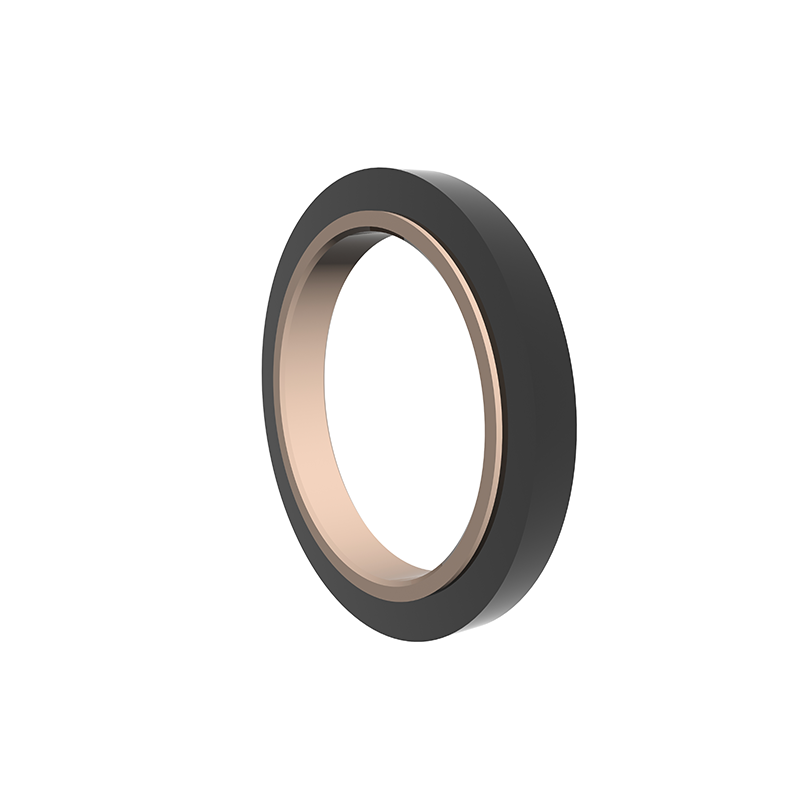

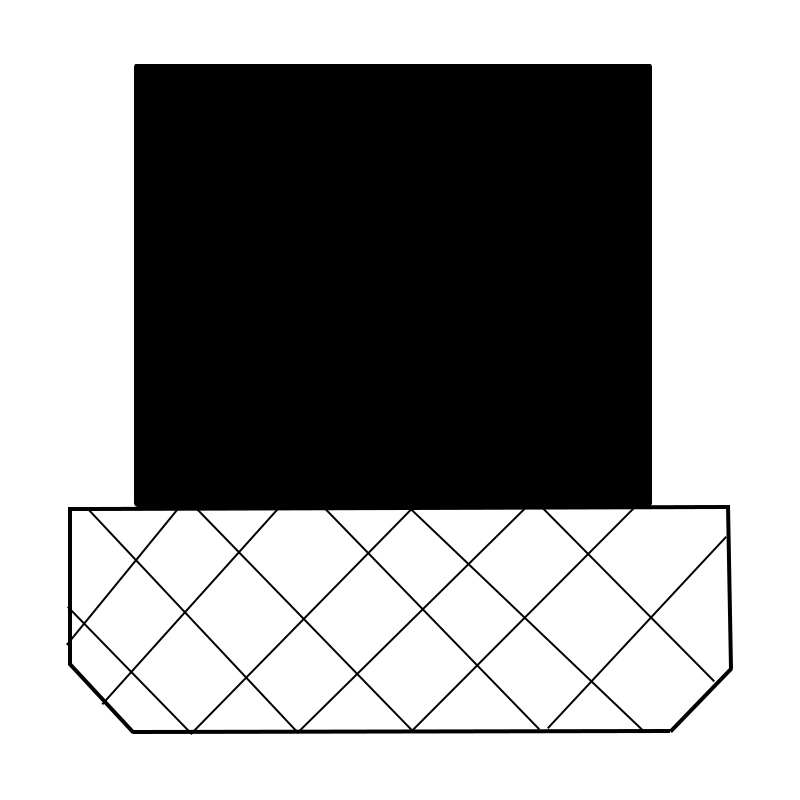

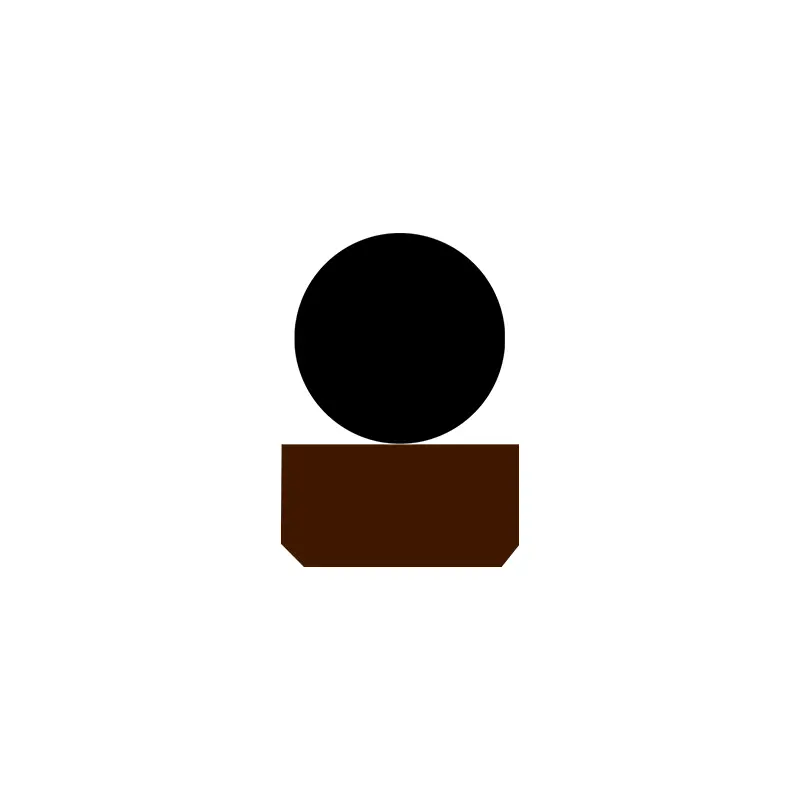

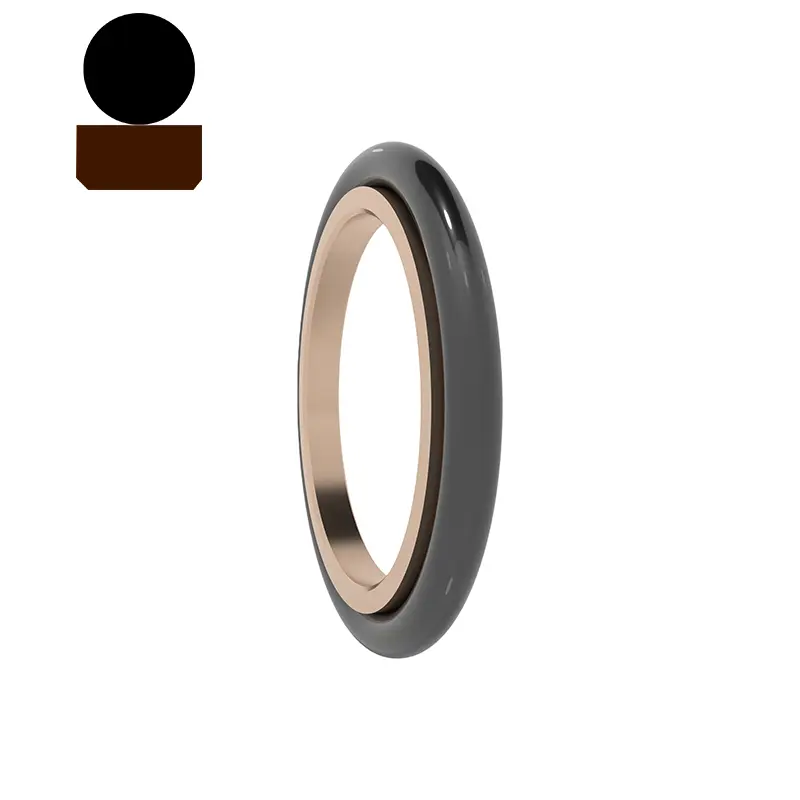

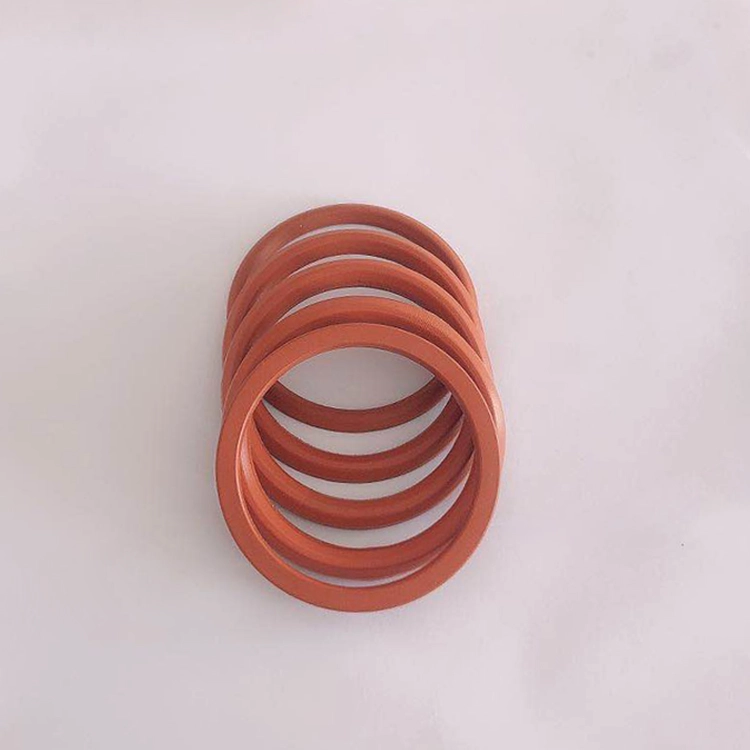

SPN నిండిన PTFE దీర్ఘచతురస్రాకార సీలింగ్ రింగ్ మరియు దీర్ఘచతురస్రాకార రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనువైనది. దీర్ఘచతురస్రాకార రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాలకు వాడాలి.
లక్షణాలు:
1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;
2. హైడ్రాలిక్ మరియు న్యూమాటిక్ డ్యూయల్-యూజ్ సీల్స్, ద్వి దిశాత్మక పీడన సీలింగ్ కోసం ఉపయోగించవచ్చు;
3. అధిక జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ;

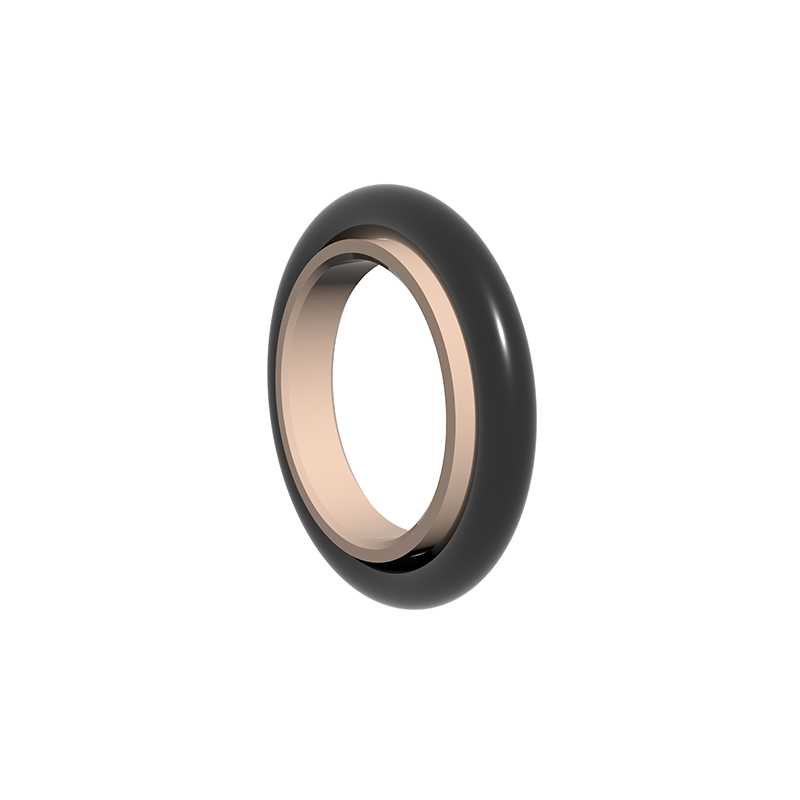

RC17 హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను 30 మిమీ కంటే తక్కువ రాడ్ వ్యాసాలకు వాడాలి. లక్షణాలు:
1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;
2. హైడ్రాలిక్ మరియు న్యూమాటిక్ డ్యూయల్-యూజ్ సీల్స్, ద్వి దిశాత్మక పీడన సీలింగ్ కోసం ఉపయోగించవచ్చు;
3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;
4. చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ:

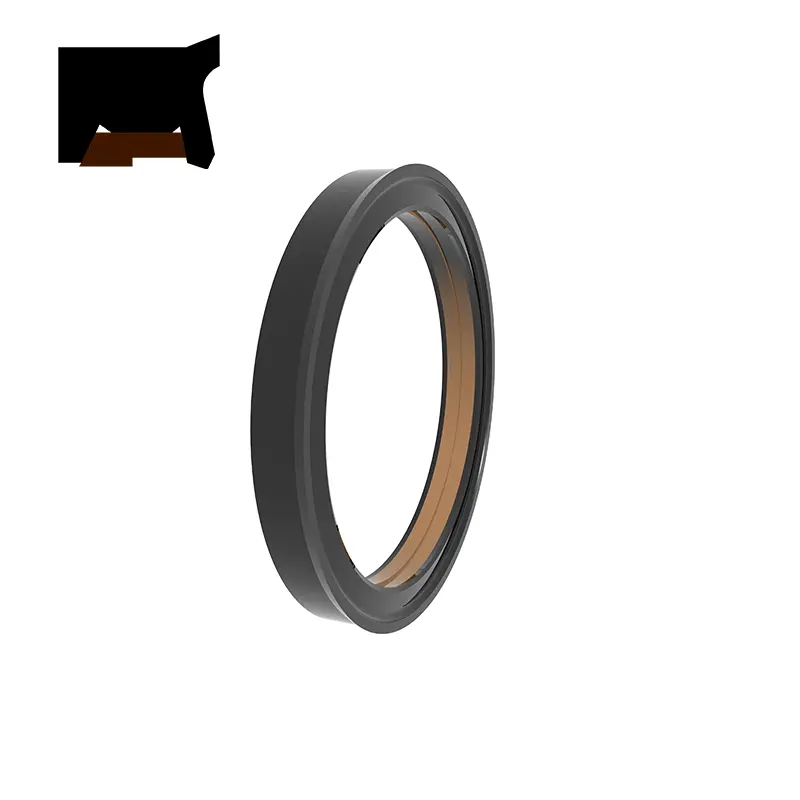

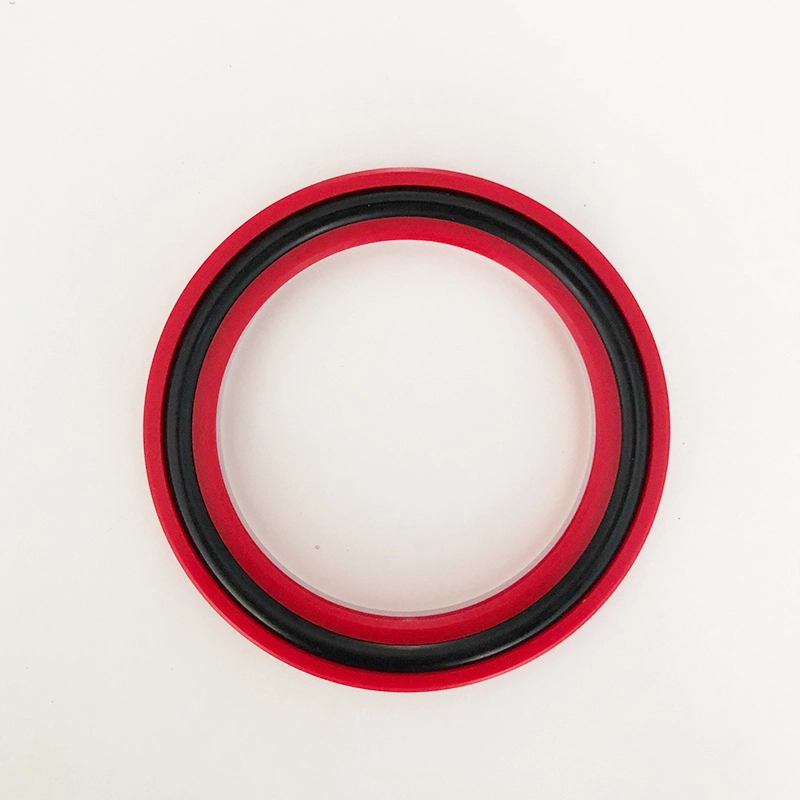

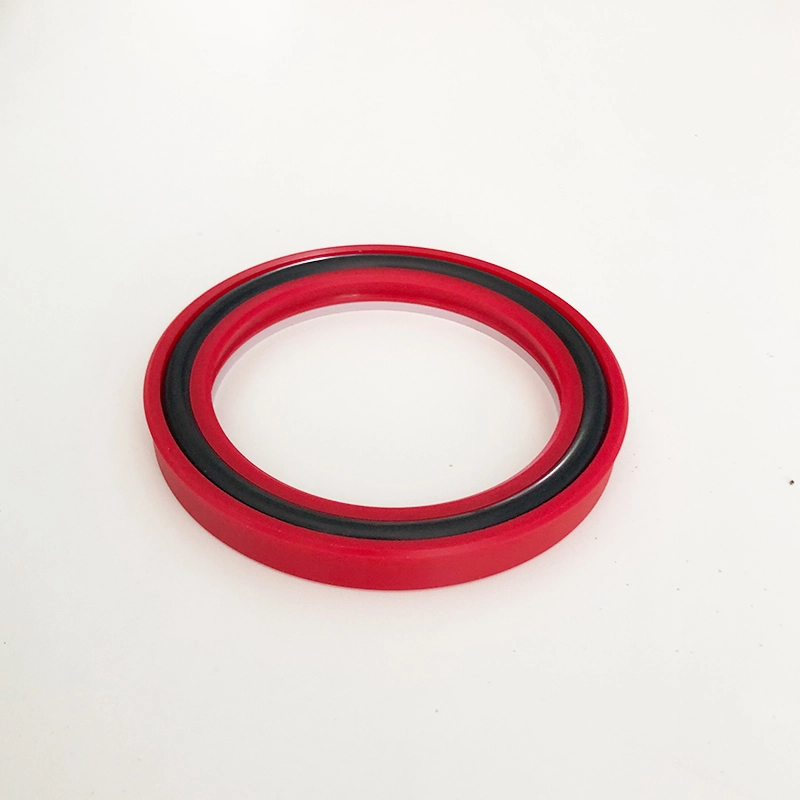

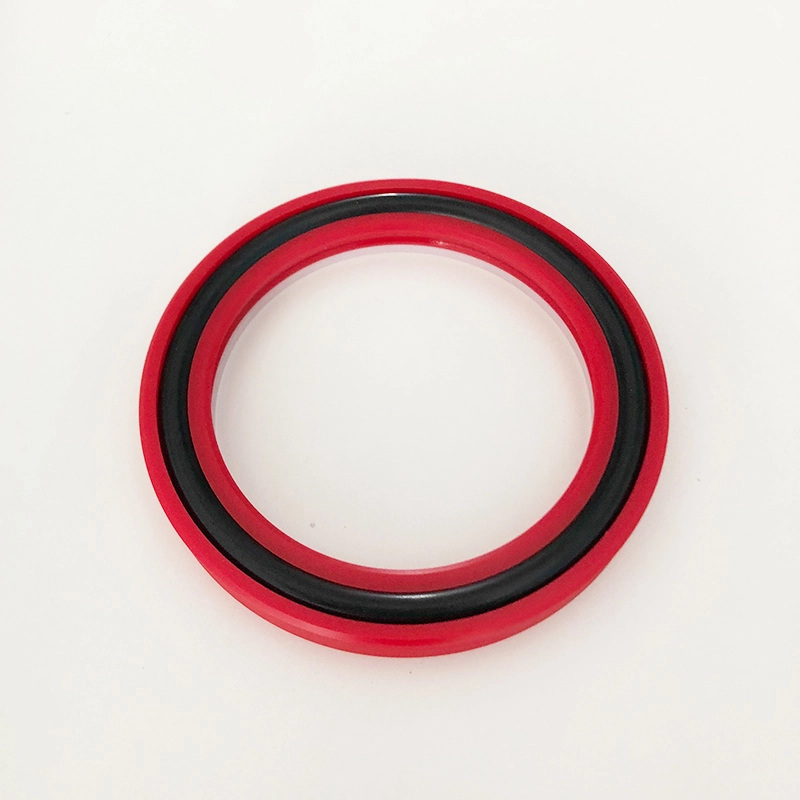

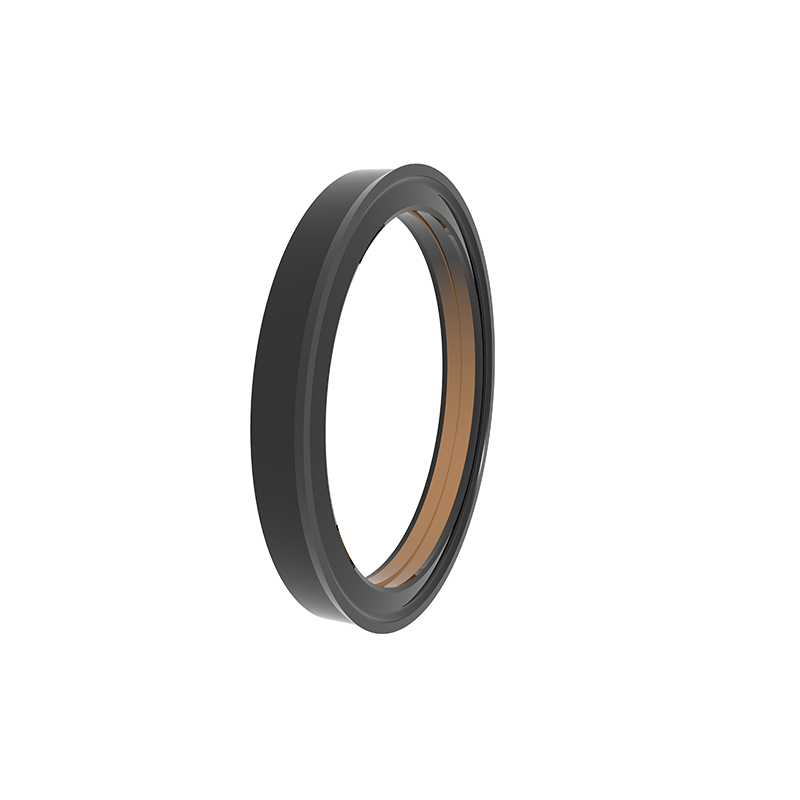

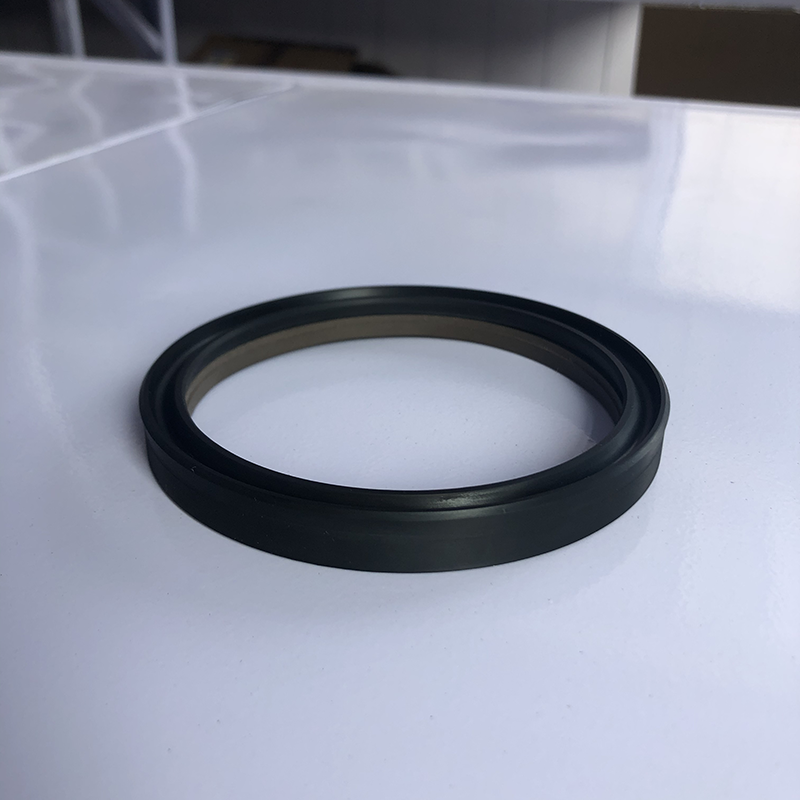

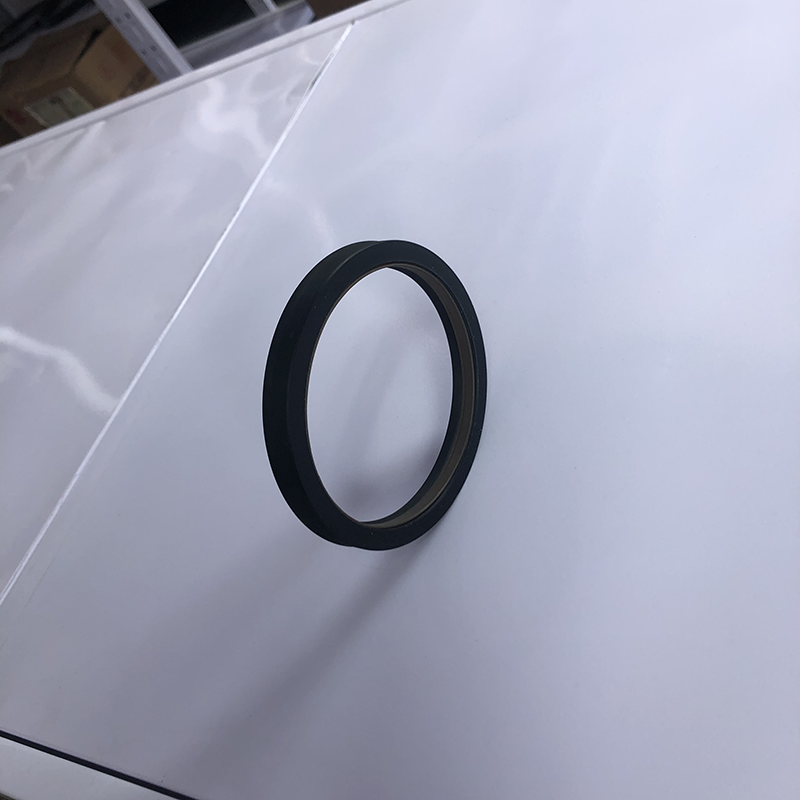

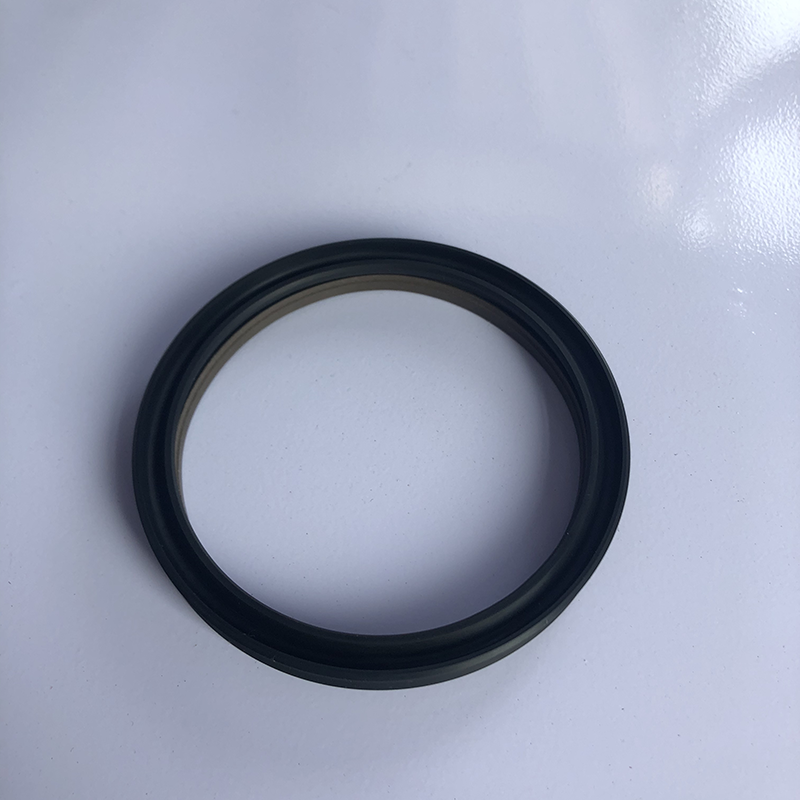

GTDI ఒక ప్రత్యేక ఆకారపు రబ్బరు (లేదా పాలియురేతేన్) ఎలాస్టోమర్ మరియు సవరించిన PTFE సీలింగ్ రింగ్‌తో కూడి ఉంటుంది మరియు మంచి సీలింగ్, లాంగ్ లైఫ్, తక్కువ ఘర్షణ మొదలైన లక్షణాలను కలిగి ఉంది. TDMI ఒక ప్రత్యేక ఆకారపు రబ్బరు (లేదా పాలియురేతేన్) ELASTED ELASTFE RING, మరియు సుదీర్ఘమైన లక్షణాలను కలిగి ఉంది. GGDI ఒక PTFE- నిండిన సీలింగ్ రింగ్, రెండు L- ఆకారపు ప్లాస్టిక్ సపోర్ట్ రింగులు మరియు సాగే శక్తి O- రింగ్లతో కూడి ఉంటుంది మరియు మంచి సీలింగ్, దీర్ఘ జీవితం, తక్కువ ఘర్షణ, గగుర్పాటు లేదు, మొదలైన వాటి లక్షణాలు ఉన్నాయి.

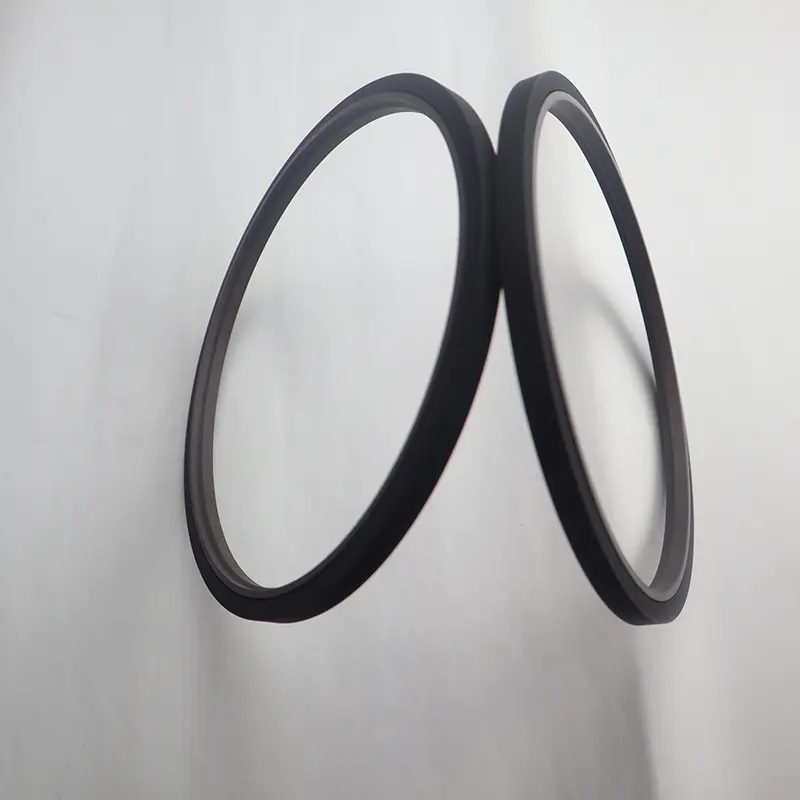

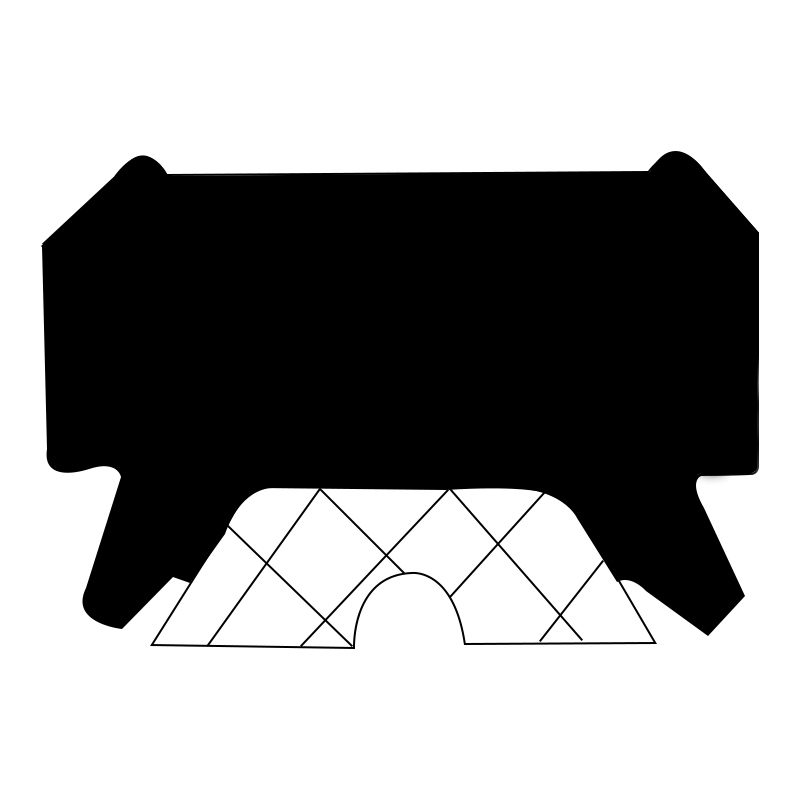

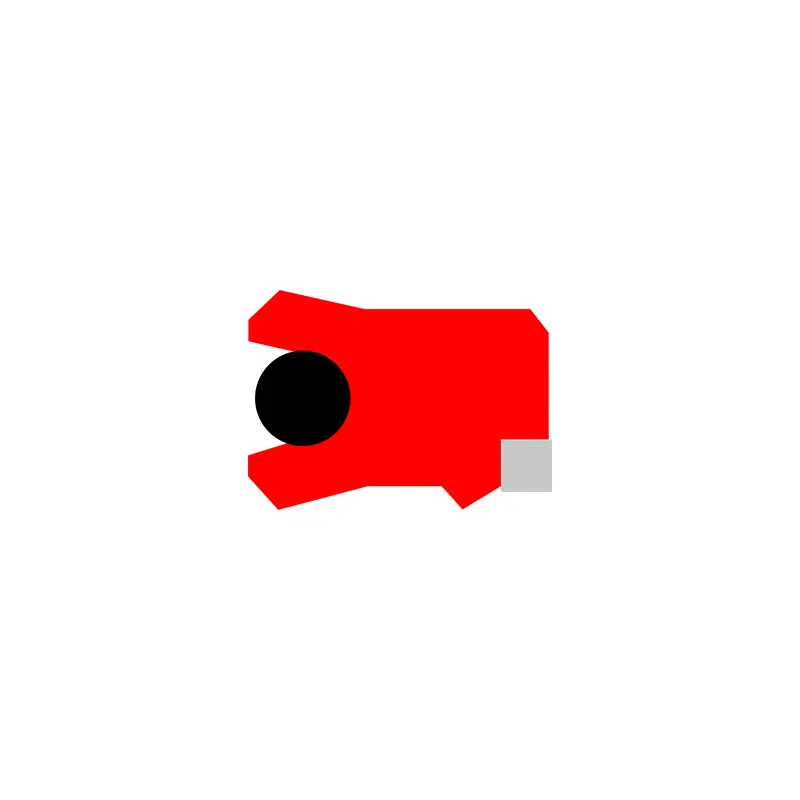

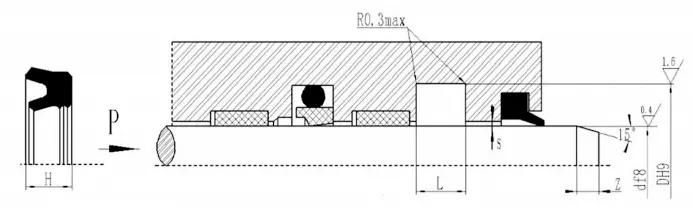

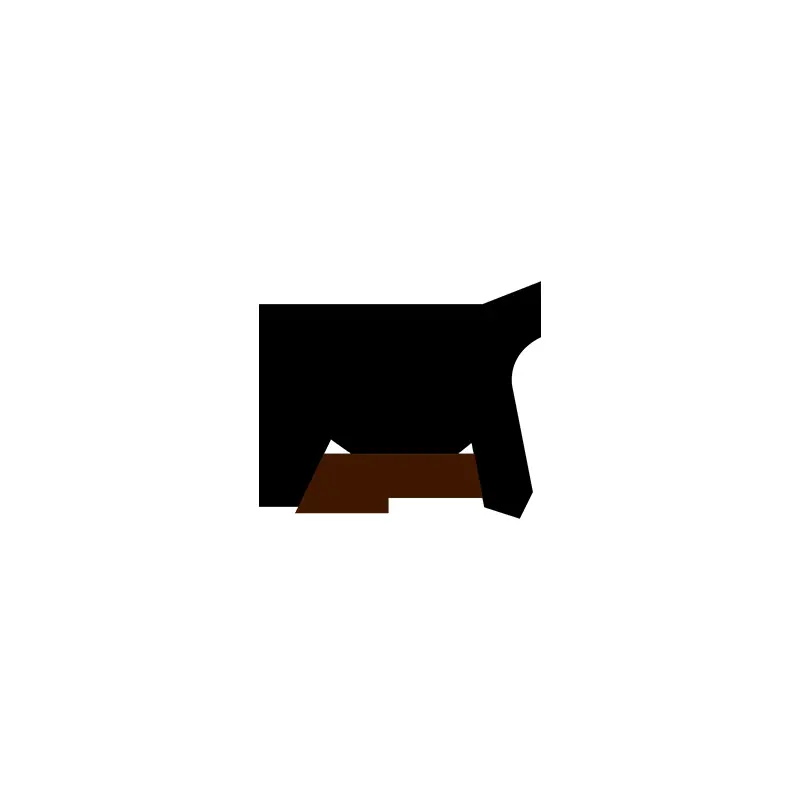

BD టైప్ సీలింగ్ రింగ్ అనేది పిస్టన్ రాడ్ సీల్, ప్రధానంగా ప్లంగర్స్, పిస్టన్ రాడ్లు, ఫోర్జింగ్ మెషీన్లు మరియు నడక పరికరాల కోసం హైడ్రాలిక్ పరికరాలను సీలింగ్ చేయడానికి ఉపయోగిస్తారు. లక్షణాలు:
1. వైబ్రేషన్ లోడ్లు మరియు పీడన శిఖరాలకు సున్నితమైనది కాదు
2. మంచి యాంటీ-ఎక్స్‌ట్రాషన్ సామర్థ్యం
3. లోడ్ మరియు తక్కువ ఉష్ణోగ్రత కింద మంచి సీలింగ్
4. కఠినమైన పని పరిస్థితులకు అనువైనది

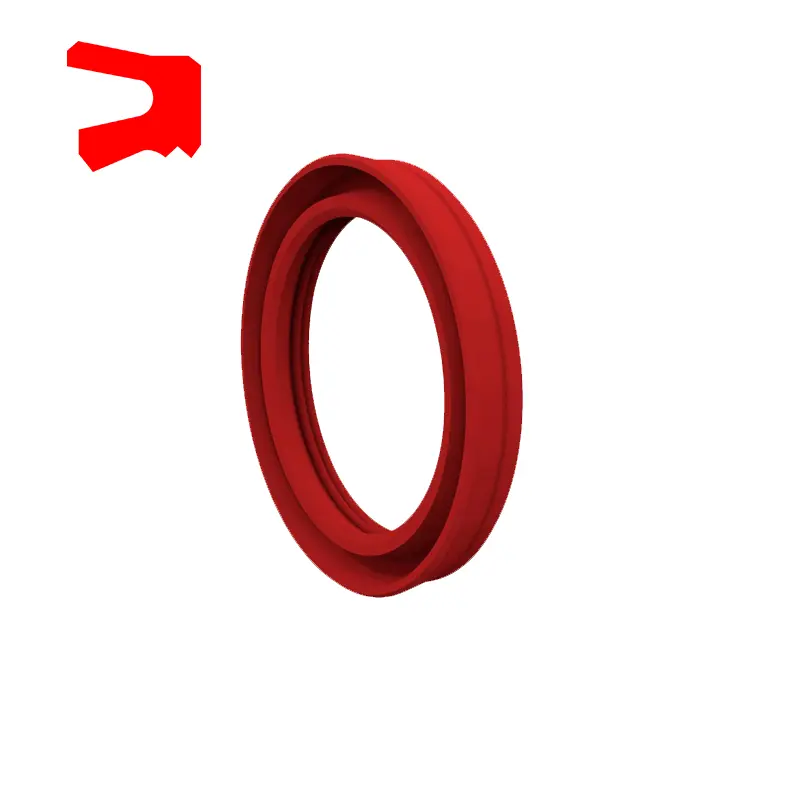

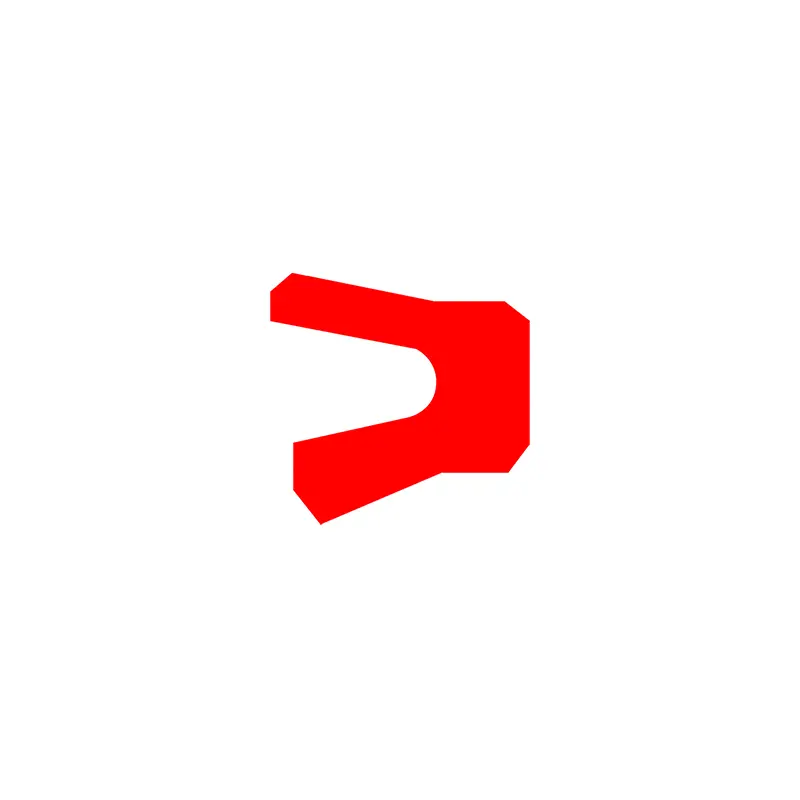

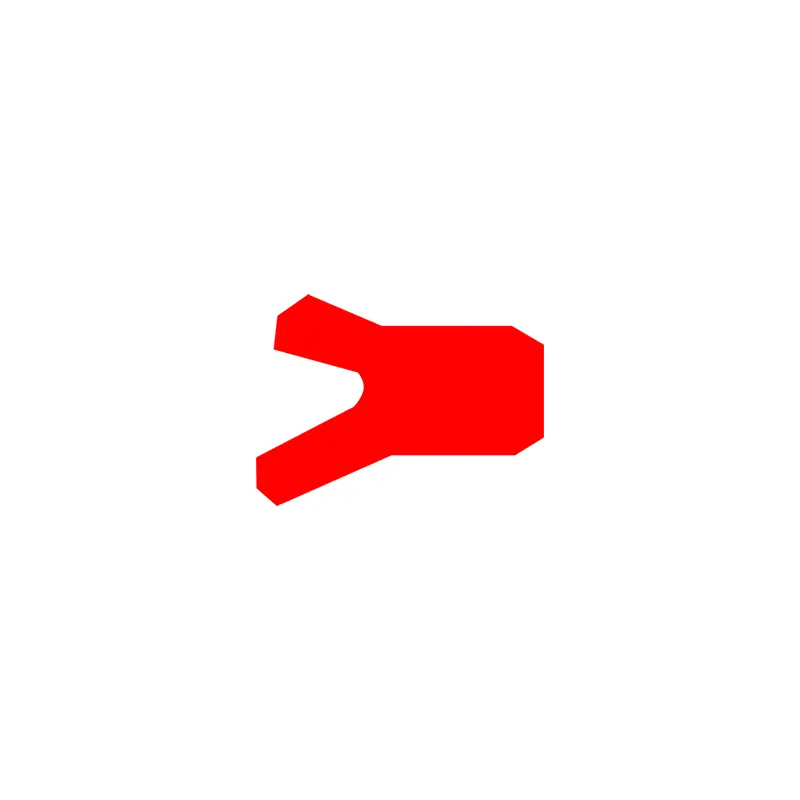

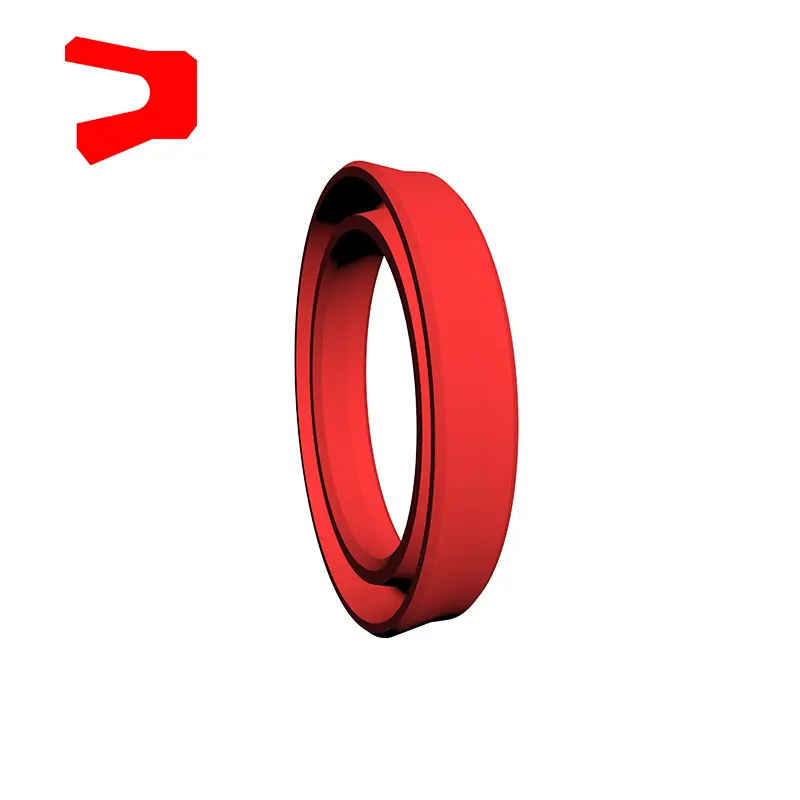

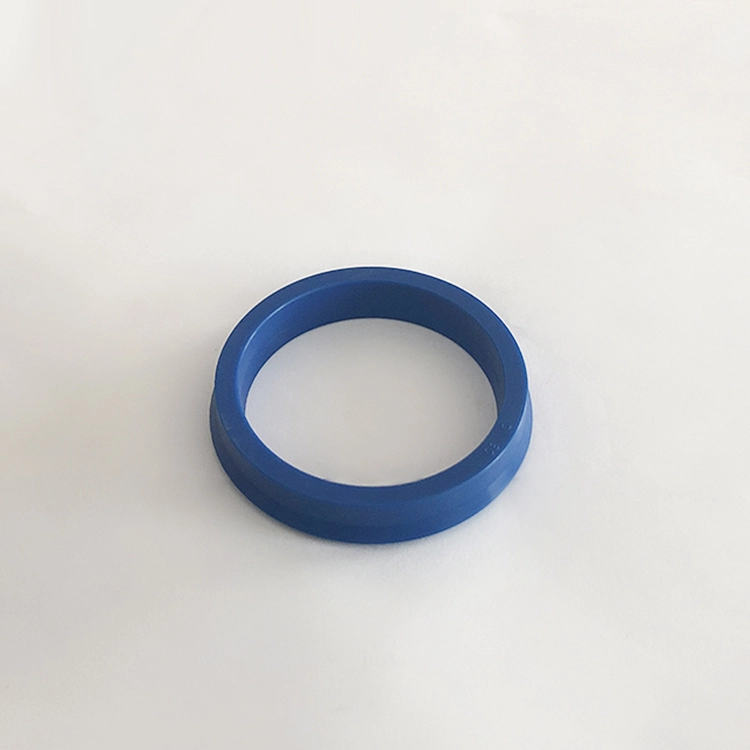

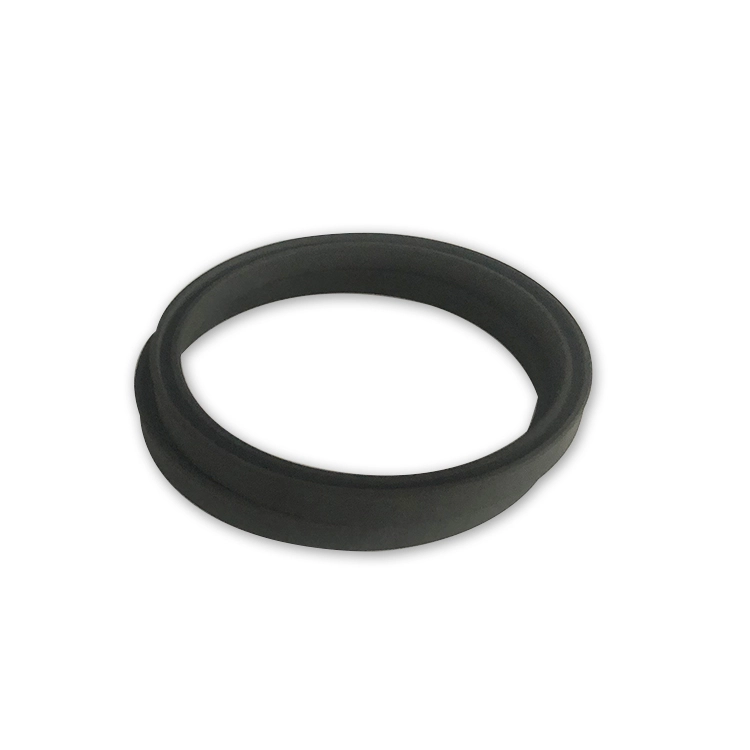

షాఫ్ట్ కోసం YXD రకం సీల్ రింగ్ పిస్టన్ రాడ్‌లో ప్రత్యేకంగా ఉపయోగించే అసమాన ముద్ర. ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ యొక్క వన్-వే సీలింగ్‌కు అనుకూలంగా ఉంటుంది మరియు మంచి సీలింగ్ పనితీరును కలిగి ఉంటుంది. 12 ~ 32mpa కింద ఉపయోగించినప్పుడు, మడమ వద్ద నిలుపుకునే రింగ్ అవసరం. గాడి JB/ZQ4265-97 ప్రమాణానికి అనుగుణంగా ఉంటుంది. దాని లక్షణాలు:
1. తేలికపాటి లోడ్లు మరియు మధ్యస్థ లోడ్లకు వర్తిస్తుంది;
2. అధిక-పీడనం మరియు తక్కువ-పీడన ముద్రల కోసం మంచి సీలింగ్ పనితీరు;
3. రకరకాల పదార్థాలు అందుబాటులో ఉన్నాయి మరియు మీడియం నిరోధక పనితీరు మరింత విస్తృతంగా ఉంటుంది;
4. సాధారణ నిర్మాణం మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ.

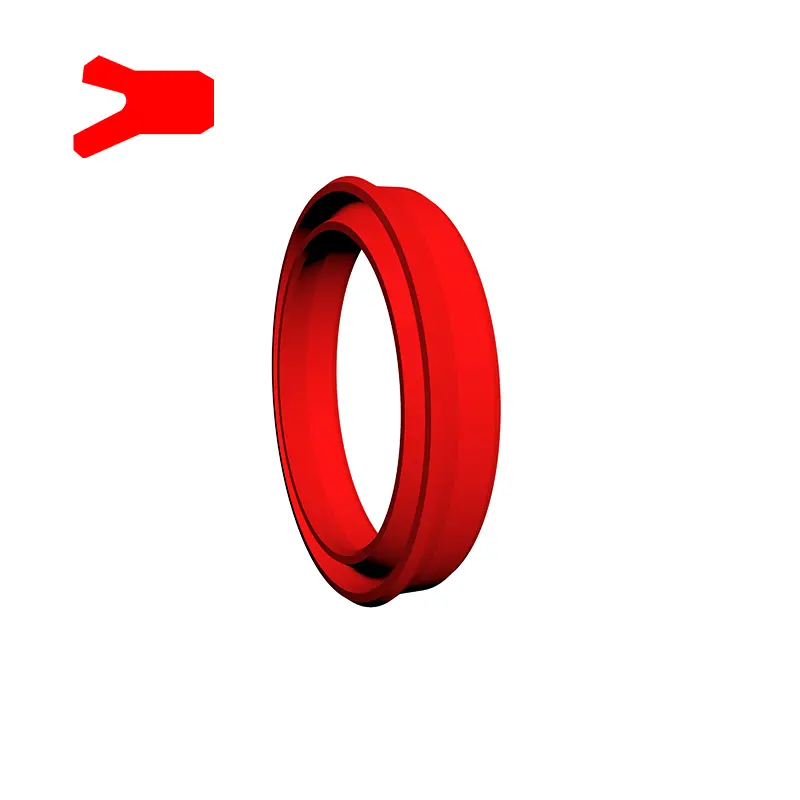

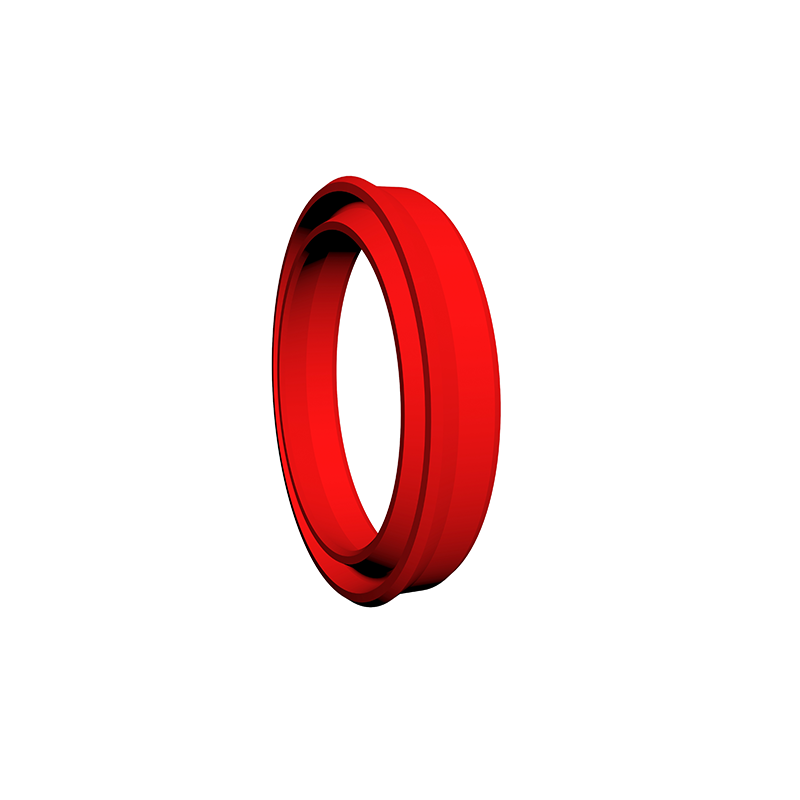

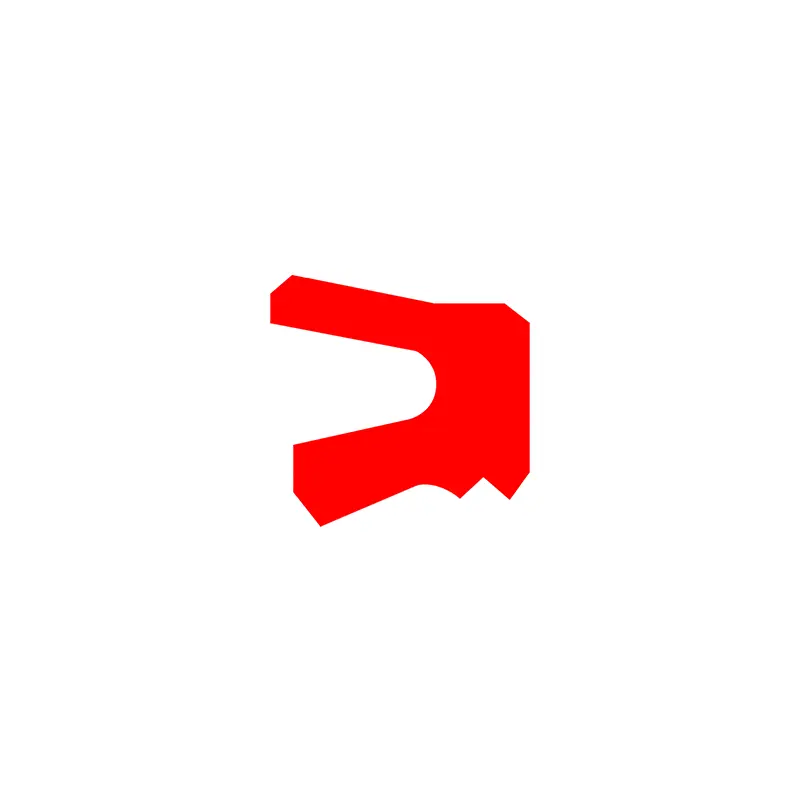

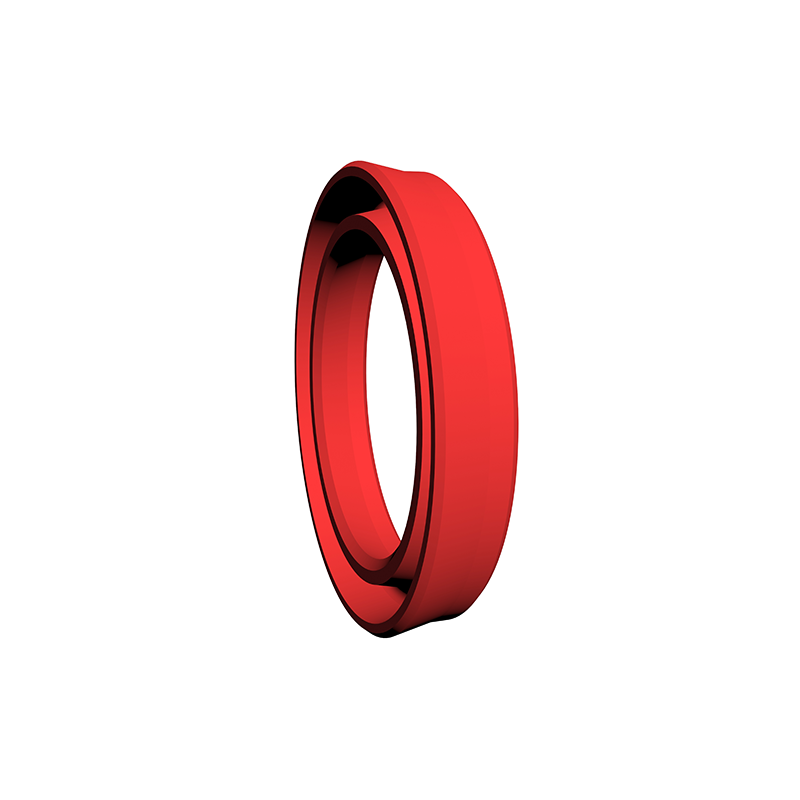

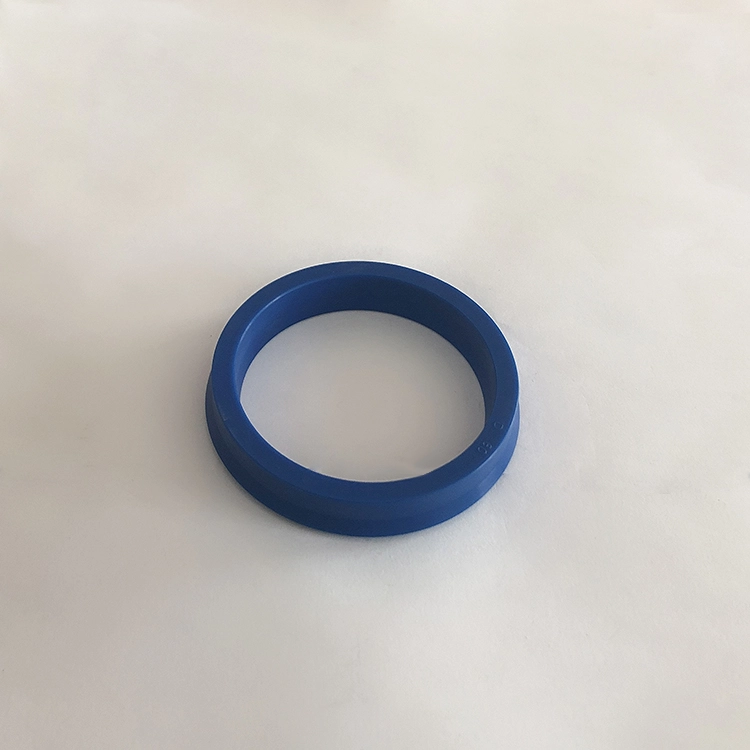

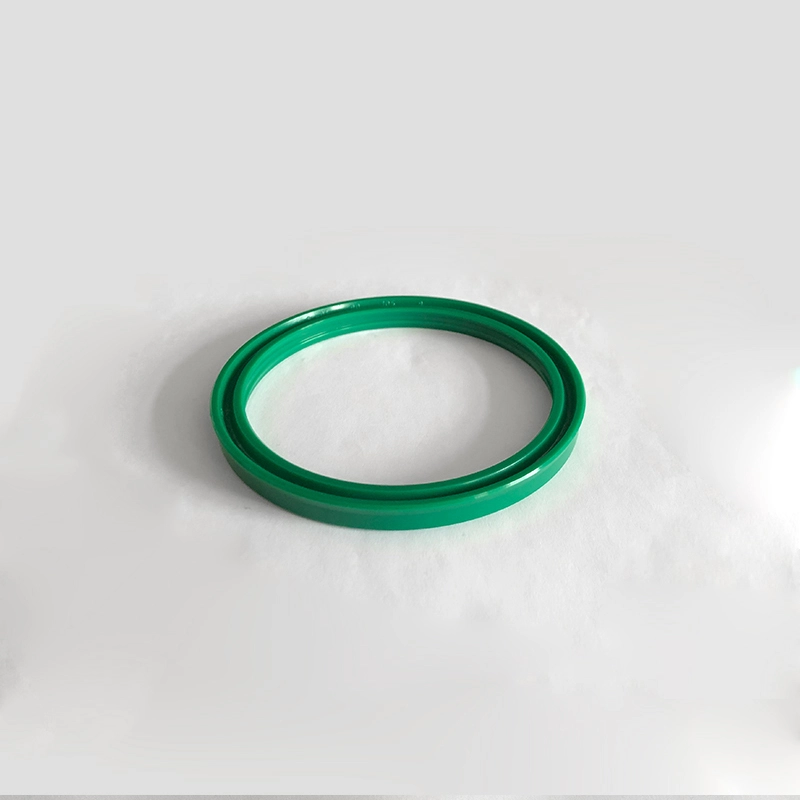

RCUR సీల్ రింగ్ అనేది పిస్టన్ రాడ్‌లో ప్రత్యేకంగా ఉపయోగించే అసమాన ముద్ర, ఇది మంచి సీలింగ్ పనితీరుతో హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ యొక్క వన్-వే సీలింగ్‌కు అనువైనది. గాడి ISO5597 ప్రమాణానికి అనుగుణంగా ఉంటుంది. ఇది సీలింగ్ వ్యవస్థలో సహాయక ముద్రగా ఉపయోగించబడుతుంది. దాని లక్షణాలు:
1. మంచి స్టాటిక్ మరియు డైనమిక్ సీలింగ్ పనితీరు;
2. డైనమిక్ పరిస్థితులలో బలమైన అవశేష చమురు పునరుద్ధరణ సామర్థ్యం;
3. సాధారణ నిర్మాణం మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ.

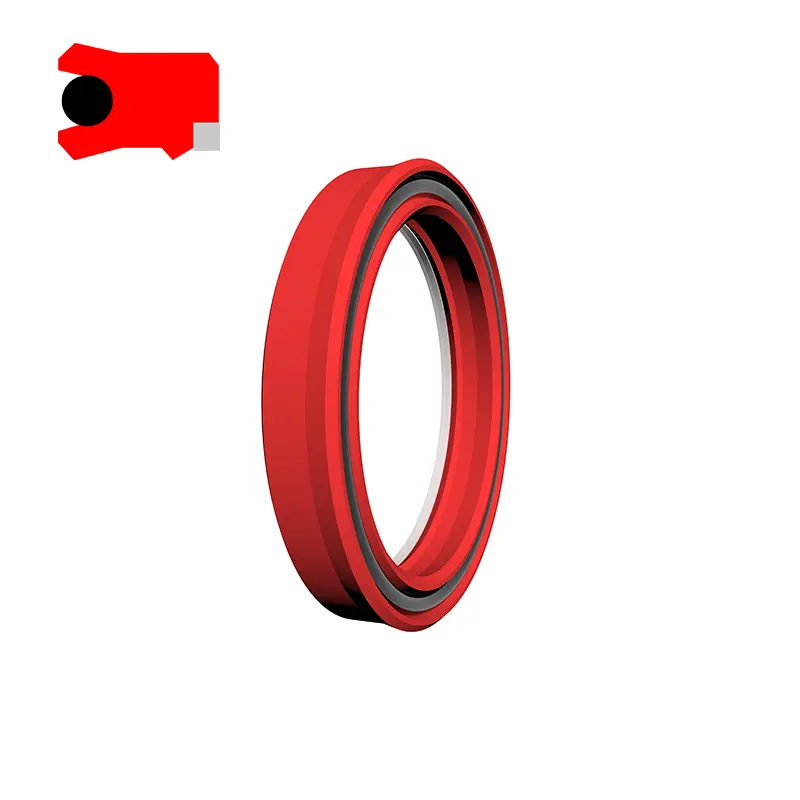

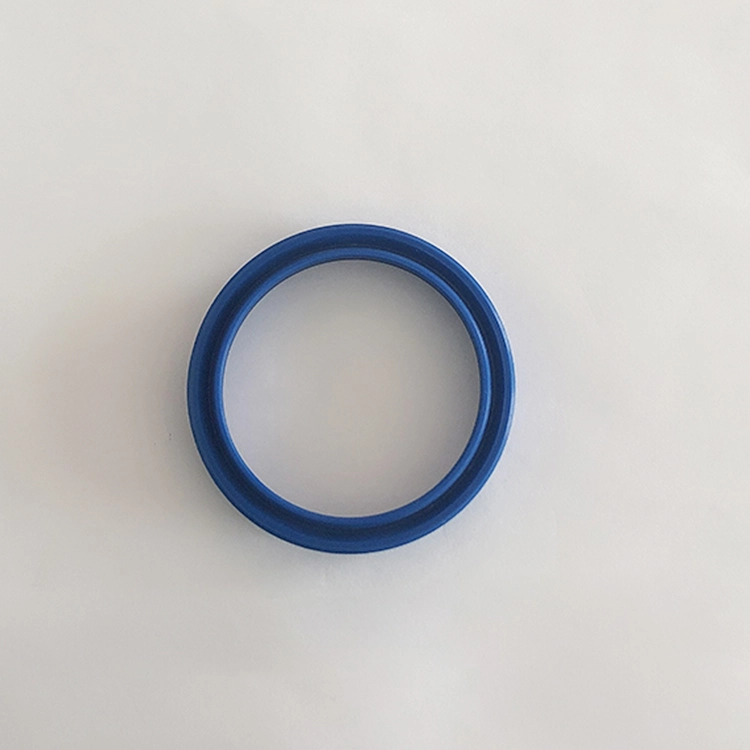

RCUSR సీల్ రింగ్ అనేది పిస్టన్ రాడ్‌లో ప్రత్యేకంగా ఉపయోగించే అసమాన ముద్ర, సీల్ రింగ్ లోపలి భాగంలో సహాయక పెదవి ఉంటుంది. ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ యొక్క వన్-వే సీలింగ్‌కు అనుకూలంగా ఉంటుంది మరియు మంచి సీలింగ్ పనితీరును కలిగి ఉంటుంది. గాడి ISO5597 ప్రమాణానికి అనుగుణంగా ఉంటుంది. దీన్ని ఒంటరిగా లేదా సీలింగ్ వ్యవస్థలో సహాయక ముద్రగా ఉపయోగించవచ్చు. దాని లక్షణాలు:
1. మంచి స్టాటిక్ మరియు డైనమిక్ సీలింగ్ పనితీరు;
2. తక్కువ ఘర్షణ, మృదువైన కదలిక, డైనమిక్ పరిస్థితులలో బలమైన అవశేష చమురు పునరుద్ధరణ సామర్థ్యం;
3. సాధారణ నిర్మాణం మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ.
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
పదార్థ ఎంపిక
1. సహాయక ఓ-రింగ్ పదార్థాలను ఎంచుకోవచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), RO2 ఫ్లోరోరబ్బర్ (FKM), Etc.
2. సీలింగ్ రింగ్ మెటీరియల్స్: PTFE2, PTFE3, PTFE4, PU, మొదలైనవి.
RC15 మెటీరియల్ ఎంపిక
1. ప్రెజర్ రింగ్ మెటీరియల్: పాలిటెట్రాఫ్లోరోఎథైలీన్, నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్ క్లాత్, నైలాన్, పాలియోక్సిమీథైలీన్
2. వి-రింగ్ మెటీరియల్: పాలిటెట్రాఫ్లోరోఎథైలీన్, నైట్రిల్ రబ్బరు, నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్, ఫ్లోరోరబ్బర్ క్లాత్, పాలియురేతేన్
3. సపోర్ట్ రింగ్ మెటీరియల్: నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్ క్లాత్, నైలాన్, పాలియోక్సిమీథైలీన్, పాలిటెట్రాఫ్లోరోఎథైలీన్
Rcur పదార్థ ఎంపిక పాలియురేతేన్
ఆర్డరింగ్ ఉదాహరణ
ఆర్డరింగ్ మోడల్ RC11-40x55.1x6.3-PTFE3-R01
ఆర్డరింగ్ మోడల్ RC11-B-40x55.1x6.3-PTFE3-R02
మోడల్-రాడ్ వ్యాసం x గాడి వ్యాసం x గ్రోవ్ వెడల్పు PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01, R02-O- రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC12-40X55X7.5-PTFE3-R01
మోడల్-రాడ్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు PTFE3- సవరించిన టెట్రాఫ్లోరోథైలీన్ మెటీరియల్ కోడ్ R01- రెక్టాంగులర్ రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC13-80-PTFE3-R01 లేదా SPNC-80-PTFE3-R01
RC13/SPNC- మోడల్ 80-షాఫ్ట్ వ్యాసం D PTFE3-PTFE మెటీరియల్ కోడ్ R01-O- రింగ్ మెటీరియల్ కోడ్
ఆర్డర్ మోడల్ RC14-80-PTFE3-R01
RC14- మోడల్ 80-షాఫ్ట్ వ్యాసం D PTFE3-PTFE మెటీరియల్ కోడ్ R01-O- రింగ్ మెటీరియల్ కోడ్
RC15
| మోడల్ | పదార్థం | వర్తించే పరిధి | సీలింగ్ |
| Rc15-a | వి-రింగ్: ఎన్బిఆర్ క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: ఎన్బిఆర్ క్లాత్/పిఎ/పోమ్/పిటిఎఫ్ఇ | అధిక ఒత్తిడి | మంచిది |
| RC15-B | వి-రింగ్: ఎఫ్‌కెఎం క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: ఎఫ్‌కెఎం క్లాత్/పిటిఎఫ్ఇ | అధిక ఉష్ణోగ్రత | మంచిది |
| RC15-C | V- రింగ్: NBR, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE | సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్ప పీడనం | అద్భుతమైనది |
| RC15-D | V- రింగ్: FKM, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE | అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్ప పీడనం | అద్భుతమైనది |
| RC15-E | V- రింగ్: NBR+NBR క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE | సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం | చాలా మంచిది |
| RC15-F | V- రింగ్: FKM+FKM క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE | అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం | చాలా మంచిది |
| RC15-G | V- రింగ్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: PTFE1/PTFE2/PTFE3/PTFE4 | అధిక ఉష్ణోగ్రత మరియు అధిక పీడన తినివేయు మీడియా | సాధారణ |
| RC15-H | V- రింగ్: PU, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: PU/PA/POM/PTFE | సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం | చాలా మంచిది |

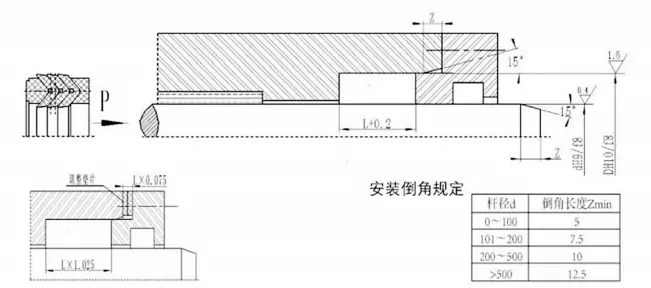

ఆర్డరింగ్ ఉదాహరణ RC15-A-40x55X22.5RC15-A- మోడల్ DXDXL సంస్థాపన చాంఫర్ నిబంధనలు
| రాడ్ వ్యాసం d | చామ్ఫర్ పొడవు zనిమి |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
V- ఆకారపు మిశ్రమ ముద్ర రబ్బరు పట్టీ యొక్క అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయడం ద్వారా సీలింగ్ మరియు ఘర్షణ యొక్క ఉత్తమ స్థితిని సాధించగలదు. అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయడం ద్వారా దీర్ఘకాలిక ఆపరేషన్ తర్వాత ప్రారంభ దుస్తులు పొడిగించవచ్చు. సీలింగ్ కుహరం యొక్క సర్దుబాటు చేయగల అక్షసంబంధ పరిమాణాన్ని 1.025L గా రూపొందించాలని, మరియు సర్దుబాటు మొత్తం 7.5%L అని సిఫార్సు చేయబడింది.
Spn
ఆర్డర్ మోడల్ SPN-D*D*L-PTFE3-R01 రాడ్ వ్యాసం*గాడి దిగువ వ్యాసం*గాడి వెడల్పు
SPN మోడల్ PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01-RECTANGULAR రింగ్ మెటీరియల్ కోడ్
RC17
ఆర్డర్ మోడల్ RC17-D*D*L-PTFE3-R01 రాడ్ వ్యాసం*గాడి దిగువ వ్యాసం*గాడి వెడల్పు
Gtd
TDMI
Ggdi
BD
ఆర్డర్ మోడల్ BD40*55*11.4 రాడ్ వ్యాసం × గాడి వ్యాసం × ముద్ర ఎత్తు
Yxd
ఆర్డర్ మోడల్ YXD63X75X14 -R01 రాడ్ వ్యాసం × గాడి వ్యాసం × ముద్ర ఎత్తు - మెటీరియల్ కోడ్
Rcur
ఆర్డర్ మోడల్ RCUR63X73 × 10 రాడ్ వ్యాసం × గాడి వ్యాసం × ముద్ర ఎత్తు
ఆర్డర్ మోడల్ RCUSR63X73X6 రాడ్ వ్యాసం × గాడి వ్యాసం × ముద్ర ఎత్తు
లక్షణాలు

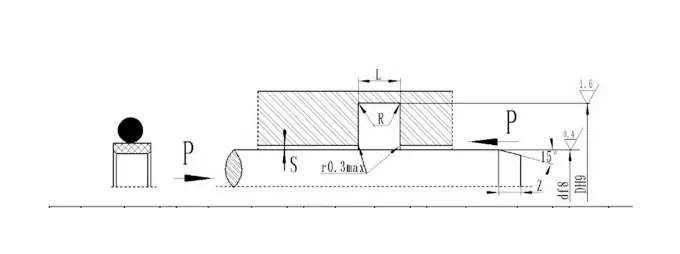

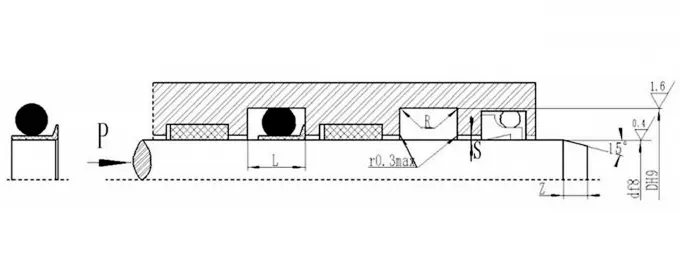

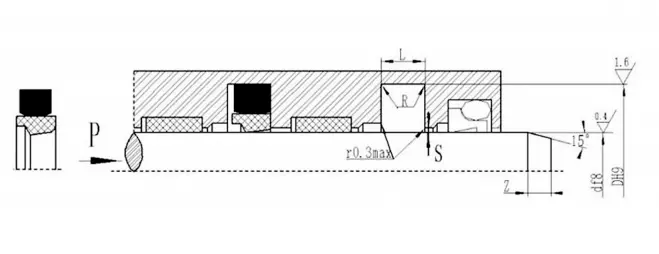

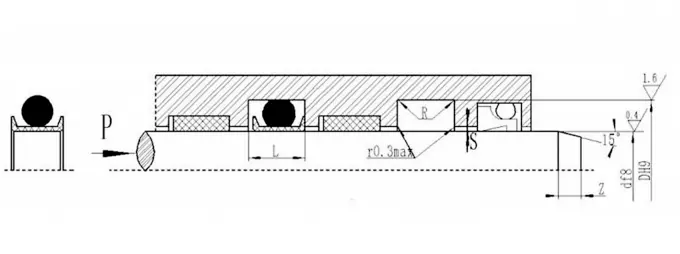

| RC11 నేషనల్ స్టాండర్డ్ (స్పెసిఫికేషన్ పట్టికలో ఏ పరిమాణంలోనైనా ఉత్పత్తులను ఉత్పత్తి చేయగలదు) | |||||||||
| ప్రామాణిక రకం D F8 RC11 RC11-B |
లైట్ లోడ్ D F8 RC11-Q RCI1-B-Q |
భారీ లోడ్ D F8 RC11-Z RC11-B-Z |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు L+0.2 |
రేడియల్ క్లియరెన్స్ smax | రౌండ్ మూలలు Rగరిష్టంగా |
చామ్ఫర్ Zనిమి |

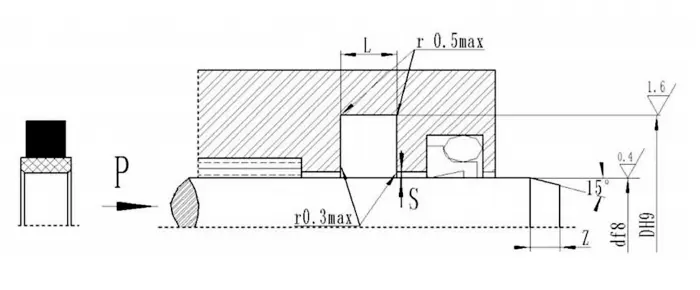

ఓ-రింగ్ వైర్ వ్యాసం dO | |
| 0 ~ 20mpa | 20-40mpa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | d+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | d+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | d+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | d+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | d+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | d+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | d+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| రాడ్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం DH9 |
గాడి వెడల్పు L+0.2 |
రేడియల్ క్లియరెన్స్ sగరిష్టంగా | రౌండ్ మూలలు Rగరిష్టంగా |
చామ్ఫర్ Zనిమి |
|
| 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | d+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | d+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | d+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | d+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | d+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | d+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | d+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| గమనిక: ఒత్తిడి కోసం> 40 MPa, సీల్ రూట్ ఏరియా స్మాక్స్ H8/18 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది. | ||||||
| షాఫ్ట్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం D H9 | గాడి వెడల్పు L+0.2 |
గుండ్రని మూలలు Rగరిష్టంగా |
రేడియల్ క్లియరెన్స్ Smax |
చామ్ఫర్ Zmin |
ఓ-రింగ్ వైర్ వ్యాసం dO |
|
| హైడ్రాలిక్ ఉపయోగం కోసం | వాయు మరియు హైడ్రాలిక్ తక్కువ ఘర్షణ కోసం | ||||||
| 3 ~ 10 | d+3 | d+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | d+4 | d+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | d+6 | d+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | d+10 | d+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | d+15 | d+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| షాఫ్ట్ వ్యాసం పరిధి d f8 |
గాడి వ్యాసం D H9 |
గాడి వెడల్పు ఎల్+0.2 | గుండ్రని మూలలు Rగరిష్టంగా |
రేడియల్ క్లియరెన్స్ S |
చామ్ఫర్ Z |
ఓ-రింగ్ వైర్ వ్యాసం dO |
| 8 ~ 17 | d+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | d+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | d+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | d+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| గమనిక: షాఫ్ట్ వ్యాసం ≤ 30 మిమీ కోసం, ఓపెన్ గాడి సిఫార్సు చేయబడింది. | ||||||

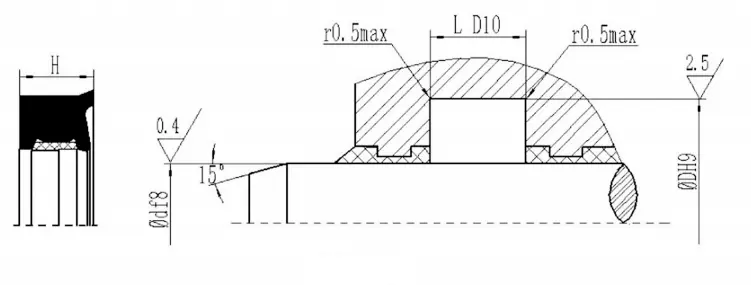

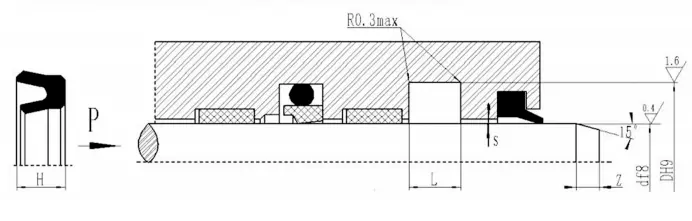

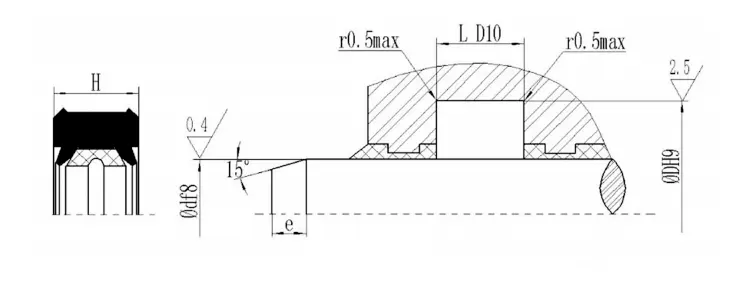

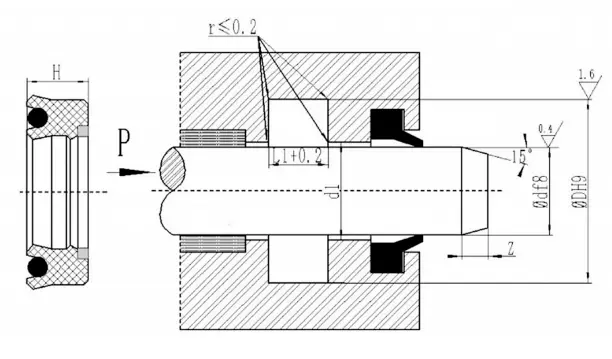

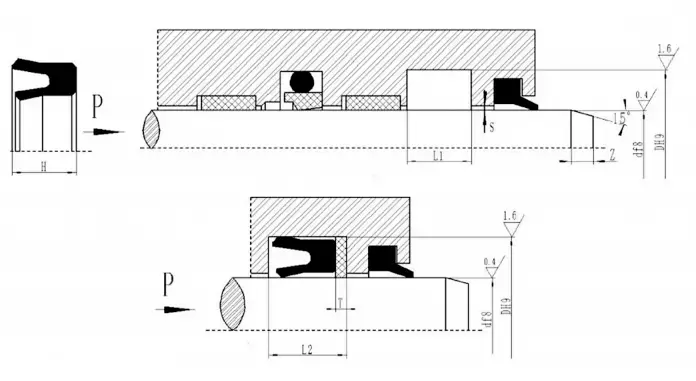

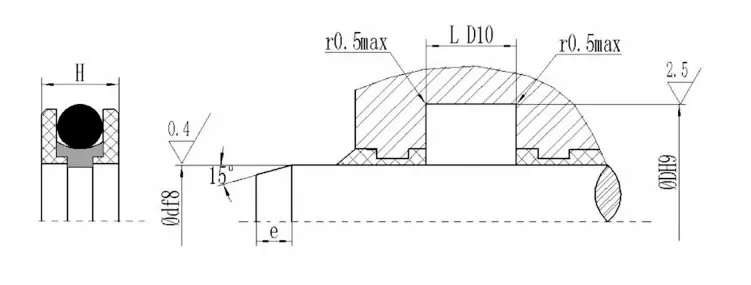

| సంస్థాపనా కొలతలు | చామ్ఫర్ పొడవు | |||||
| రాడ్ వ్యాసం df8 | గాడి బాహ్య వ్యాసం DH9 | స్లాట్ వెడల్పు L d10 | ముద్ర ఎత్తు H |
|
రాడ్ వ్యాసం పరిధి | చామ్ఫర్ పొడవు e≥ |
| 20-56 | d+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | d+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | d+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| సంస్థాపనా కొలతలు చామ్ఫర్ పొడవు | ||||||
| రాడ్ వ్యాసం df8 | గాడి బాహ్య వ్యాసం DH9 | స్లాట్ వెడల్పు L d10 | ముద్ర ఎత్తు H |
|
రాడ్ వ్యాసం పరిధి | చామ్ఫర్ పొడవు e≥ |
| 20-39 | d+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | d+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | d+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | d+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | d+30 | 15 | 14.5 |
|
|
|
| > 600 | d+40 | 20 | 19.5 |
|
|
|
| పీడనం/MPa | ఎక్స్‌ట్రాషన్ గ్యాప్ స్మాక్స్ | |
| రాడ్ వ్యాసం D≤60mm | రాడ్ వ్యాసం d> 60 మిమీ | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
