హైడ్రాలిక్ సీల్ గైడ్ ఎలిమెంట్

హైడ్రాలిక్ సీల్ గైడ్ ఎలిమెంట్, మా ఇతర హైడ్రాలిక్ సీల్ ఉత్పత్తుల మాదిరిగా, నిర్దిష్ట ఉపవిభాగ నమూనాలను కలిగి ఉంది. రూచెన్ సీల్స్ ఎల్లప్పుడూ ఉత్పత్తి అభివృద్ధి మరియు నాణ్యత నియంత్రణను నిర్వహిస్తాయి. ప్రతి మోడల్ వేర్వేరు డిజైన్ మరియు ఉత్పత్తి లక్షణాలను కలిగి ఉంటుంది మరియు దాని స్వంత లక్ష్య పని పరిస్థితులు మరియు అనువర్తనాలను కలిగి ఉంటుంది.

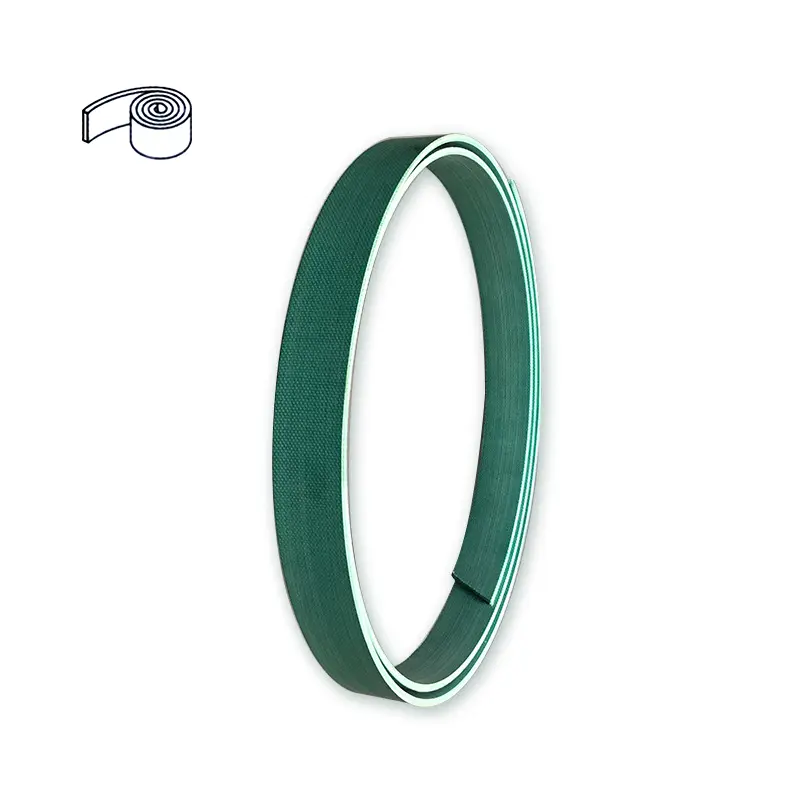

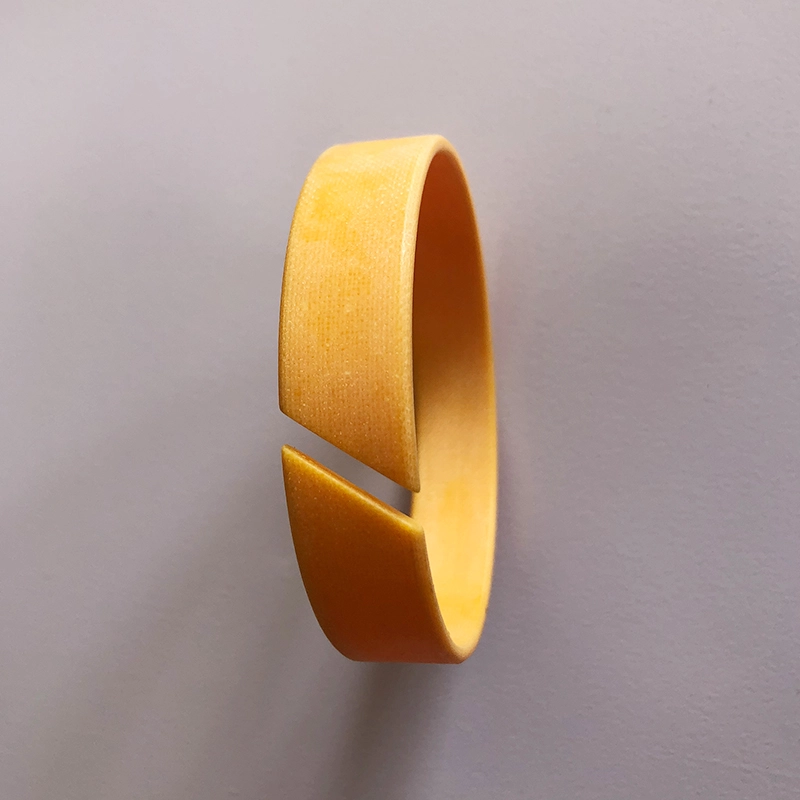

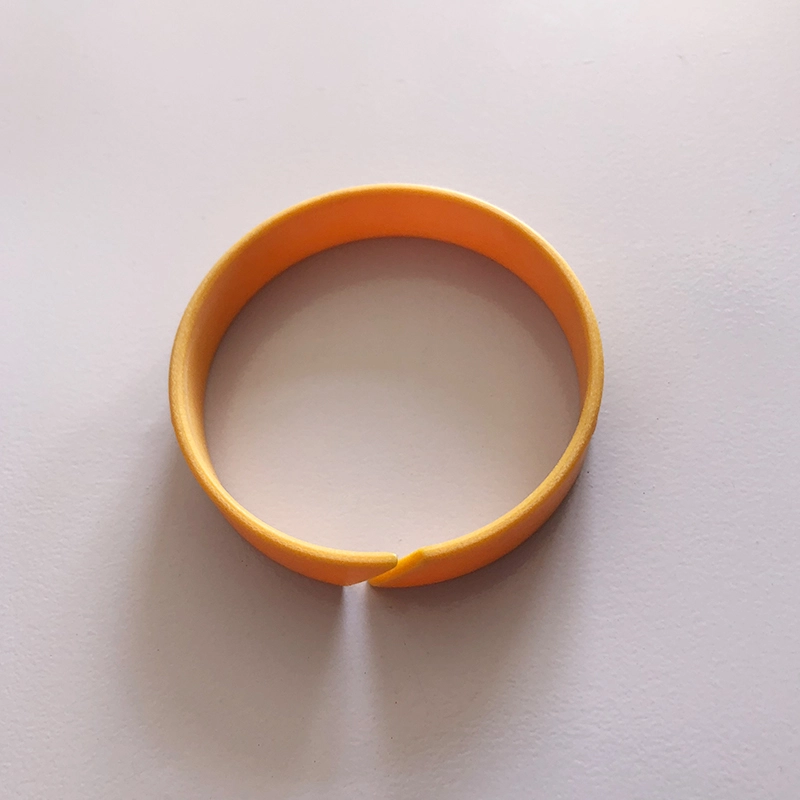

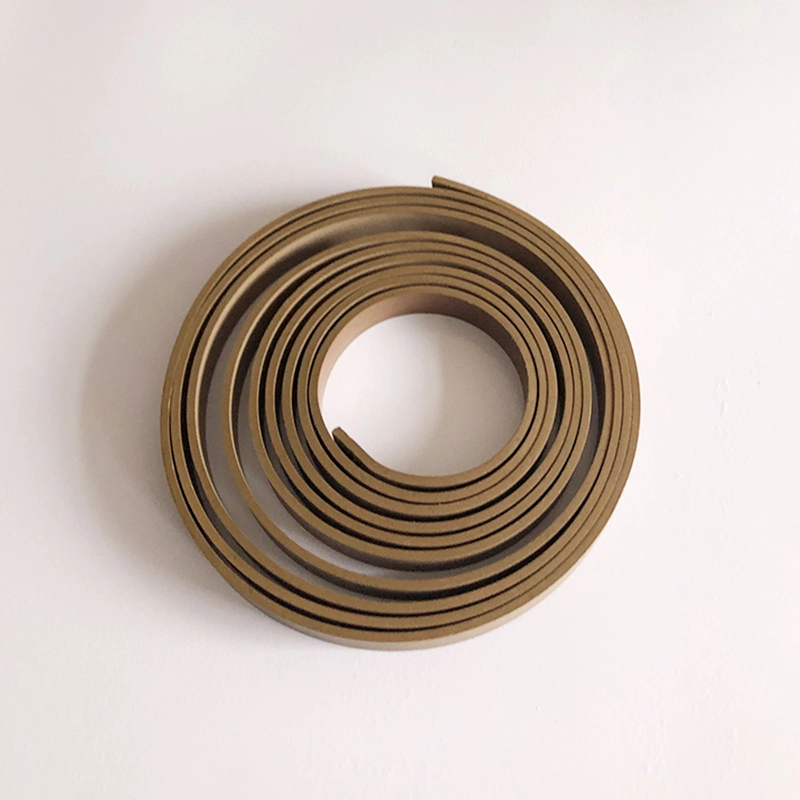

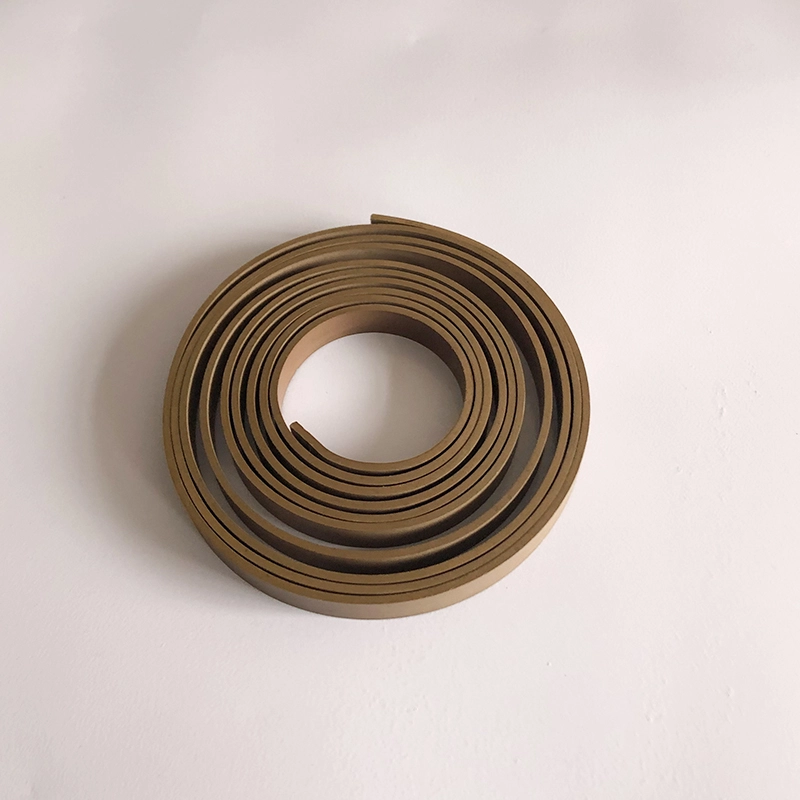

RC1081 రీన్ఫోర్స్డ్ పాలిటెట్రేథైలీన్ గైడ్ బెల్ట్ అధిక లోడ్, తక్కువ దుస్తులు, తక్కువ ఘర్షణ మరియు పిటిఎఫ్ఇ పదార్థాలకు కాంస్య పొడి మరియు ఇతర పదార్థాలను చేర్చడం వల్ల గగుర్పాటు లేదు. RC1082 క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ గైడ్ బెల్ట్ ఫినోలిక్ క్లాత్-రీన్ఫోర్స్డ్ మెటీరియల్ వాడకం కారణంగా PTFE గైడ్ బెల్ట్ కంటే ఎక్కువ రేడియల్ లోడ్ సామర్థ్యాన్ని కలిగి ఉంది. రెండు గైడ్ బెల్టులు రోల్స్‌లో అందించబడ్డాయి, వీటిని సులభంగా ఇన్‌స్టాలేషన్ కోసం వినియోగదారులు కత్తిరించవచ్చు మరియు స్లైడింగ్ ఉపరితలంపై లోహ సంబంధాన్ని నివారించవచ్చు.

సపోర్ట్ రింగ్ హైడ్రాలిక్ సిలిండర్ యొక్క ముఖ్యమైన ప్రాథమిక భాగం. ప్రపంచంలో స్లైడింగ్ రింగ్ కంబైన్డ్ సీల్స్ మరియు మృదువైన బేరింగ్ నిర్మాణాల అభివృద్ధికి అనుగుణంగా, మా కంపెనీ క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ సపోర్ట్ రింగ్స్ (బెల్ట్స్) ను విజయవంతంగా అభివృద్ధి చేసింది. ఈ ఉత్పత్తి సారూప్య విదేశీ ఉత్పత్తుల యొక్క నాణ్యత స్థాయికి చేరుకుందని లేదా మించిపోయిందని మరియు వినియోగదారులచే విస్తృతంగా ప్రశంసించబడిందని సంవత్సరాల వాస్తవ ఉపయోగం తేలింది. మా కంపెనీ ఉత్పత్తి చేసే మద్దతు రింగ్స్ (బెల్ట్స్) యొక్క పనితీరు పట్టికను సూచనగా ఉపయోగించవచ్చు. రెసిప్రొకేటింగ్ హైడ్రాలిక్ సిలిండర్ యొక్క పిస్టన్ మరియు పిస్టన్ రాడ్ సహాయక మరియు మార్గదర్శక పాత్రను పోషిస్తాయి.

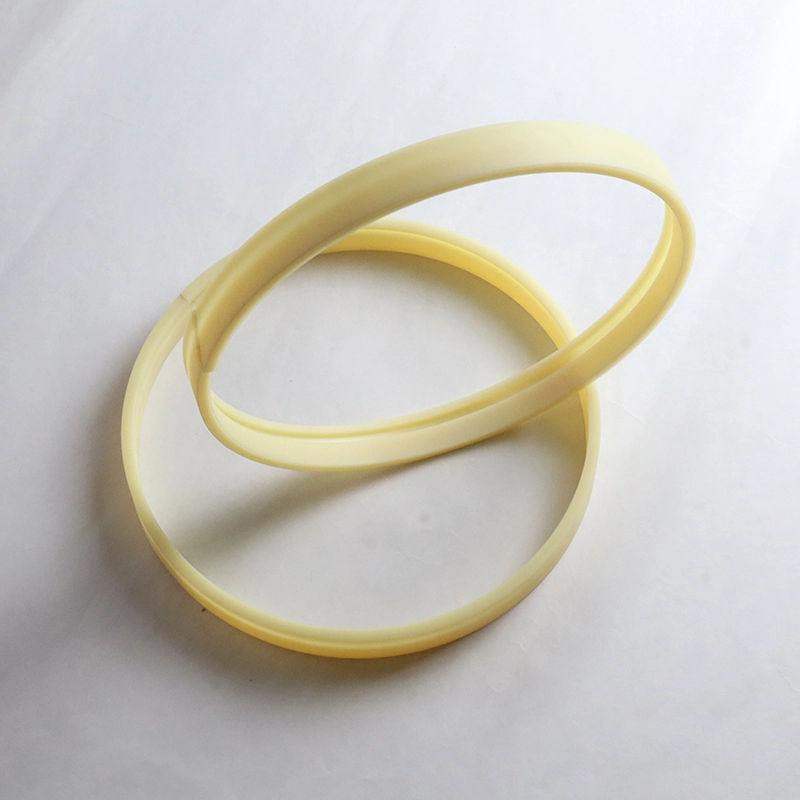

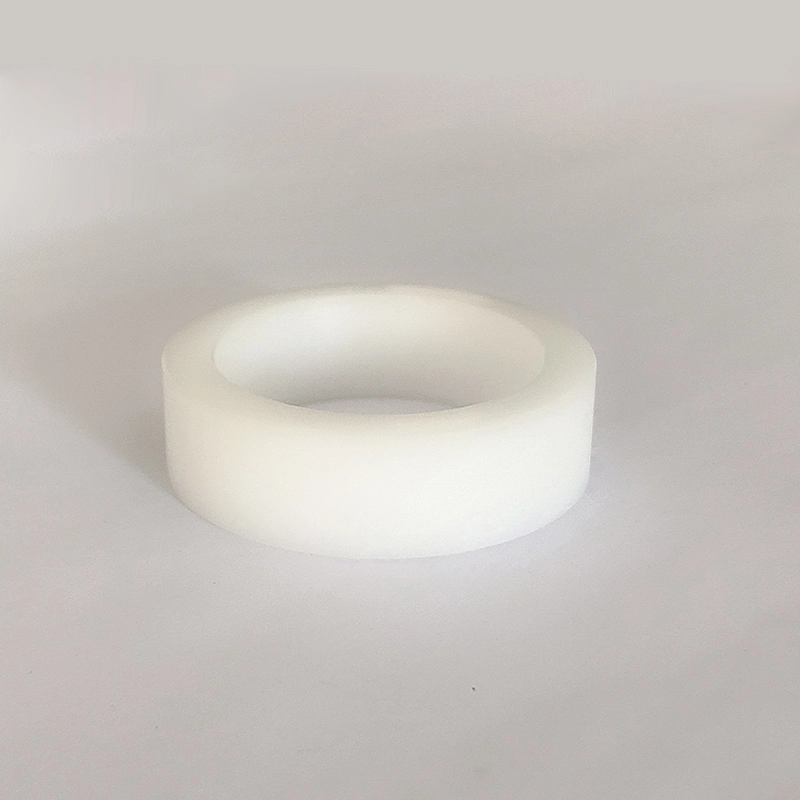

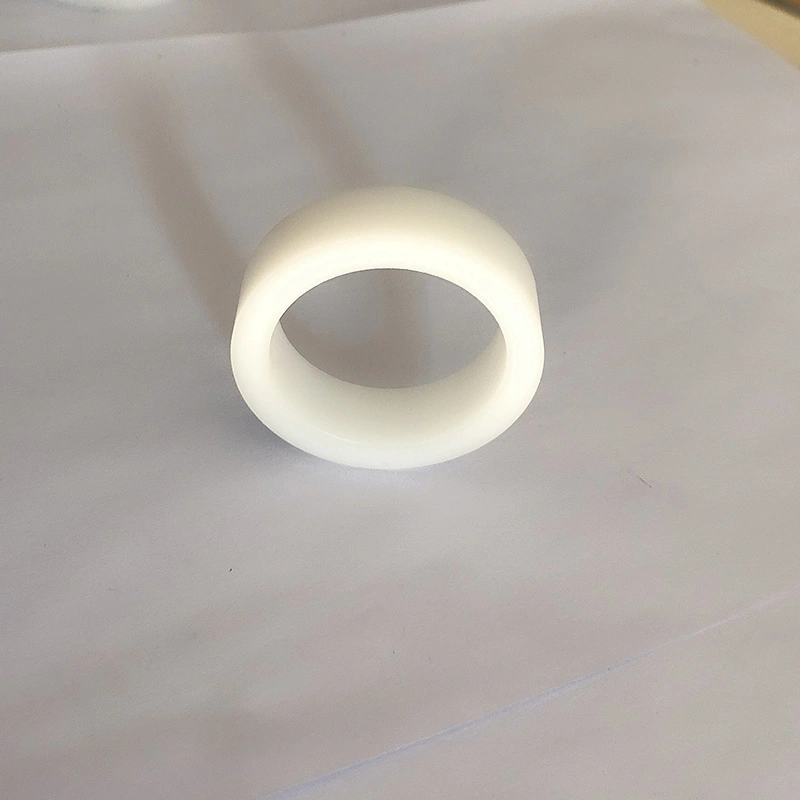

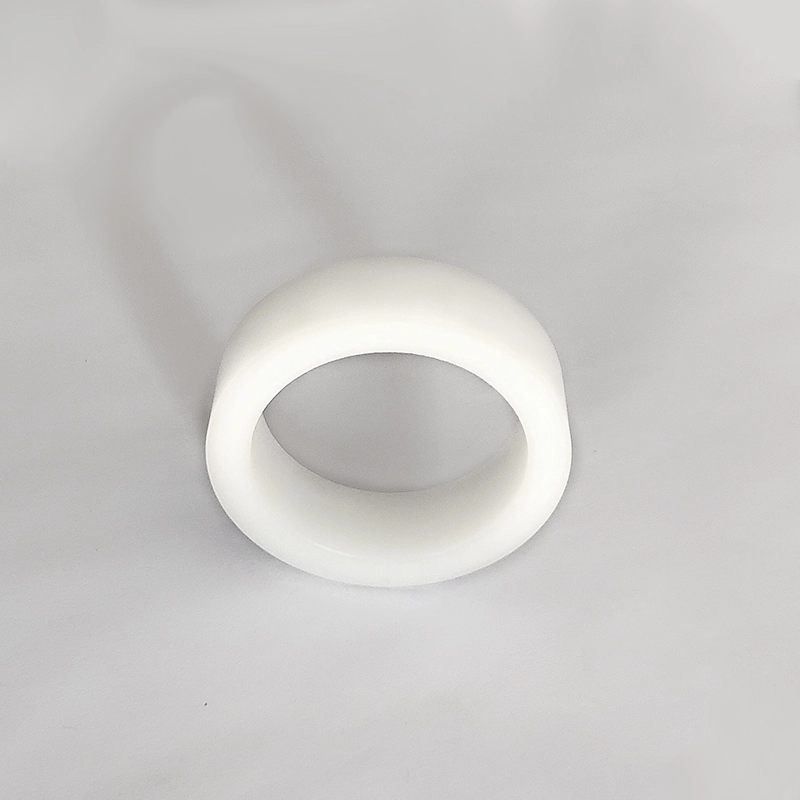

పిస్టన్ రాడ్ కోసం RCS నాన్-మెటాలిక్ గైడ్ రింగ్ పిస్టన్ కోసం RCT నాన్-మెటాలిక్ గైడ్ రింగ్

హైడ్రాలిక్ సిలిండర్‌లో నడుస్తున్న పిస్టన్ లేదా పిస్టన్ రాడ్ కోసం, దుస్తులు రింగ్ ఖచ్చితమైన మార్గదర్శక ప్రభావాన్ని కలిగి ఉంటుంది మరియు రేడియల్ శక్తులను గ్రహించగలదు. అదే సమయంలో, దుస్తులు రింగ్ హైడ్రాలిక్ సిలిండర్‌లో స్లైడింగ్ భాగాల లోహ సంబంధాన్ని నిరోధించవచ్చు. మెటల్ వేర్ రింగులతో పోలిస్తే, లోహేతర దుస్తులు ధరించే వలయాలు చాలా ప్రయోజనాలను కలిగి ఉన్నాయి. వాటిలో, క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ మరియు పిటిఎఫ్‌ఇ గైడ్ రింగులు ఆన్-సైట్ కట్టింగ్ మరియు రెడీ-టు-యూజ్ రకాల్లో లభిస్తాయి.

1. మంచి దుస్తులు నిరోధకత

2. లోహ సంబంధాన్ని నివారించండి

3. మెకానికల్ వైబ్రేషన్‌ను అణచివేయగలదు

4. దుస్తులు రింగ్ యొక్క కేంద్రీకృత ప్రభావం కారణంగా, పెద్ద రేడియల్ క్లియరెన్స్ అనుమతించబడుతుంది

5. సాధారణ గాడి మరియు ఇన్‌స్టాల్ చేయడం సులభం

పై ప్రయోజనాల ఆధారంగా తక్కువ నిర్వహణ వ్యయం, ఇది విస్తృతంగా ఉపయోగించబడుతుంది

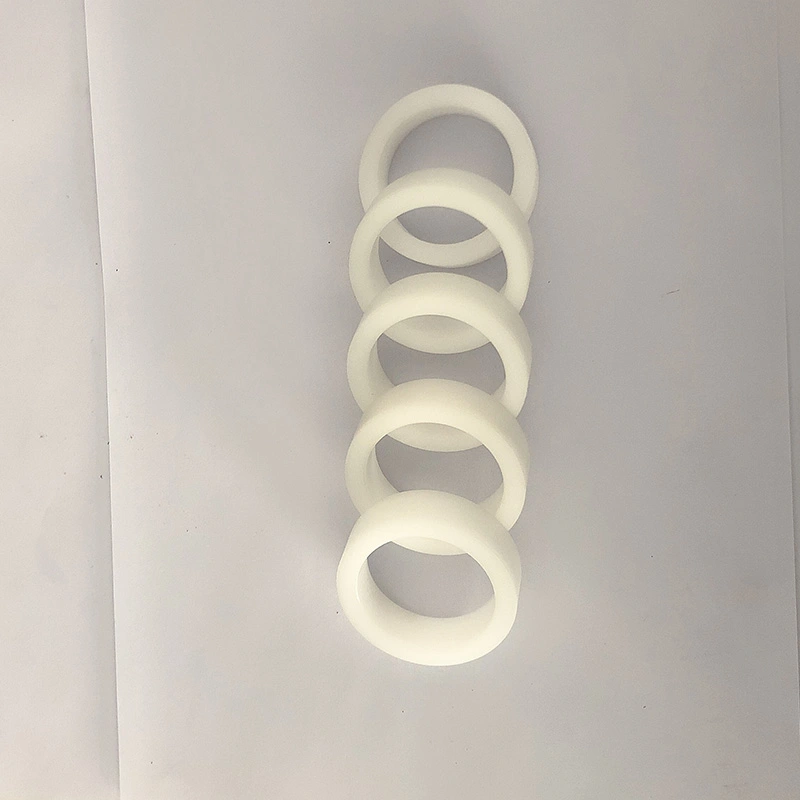

గైడ్ స్లీవ్

GFAI అనేది పిస్టన్ రాడ్ కోసం ఒక గైడ్ స్లీవ్, ఇది పిస్టన్ రాడ్‌కు మద్దతు ఇస్తుంది మరియు మార్గనిర్దేశం చేస్తుంది మరియు డస్ట్‌ప్రూఫ్ ఫంక్షన్‌ను కలిగి ఉంటుంది. గైడ్ స్లీవ్స్ GFI మరియు GFA పిస్టన్ రాడ్ కోసం గైడ్ స్లీవ్లు, ఇవి పిస్టన్ రాడ్‌కు మద్దతు ఇస్తాయి మరియు మార్గనిర్దేశం చేస్తాయి.

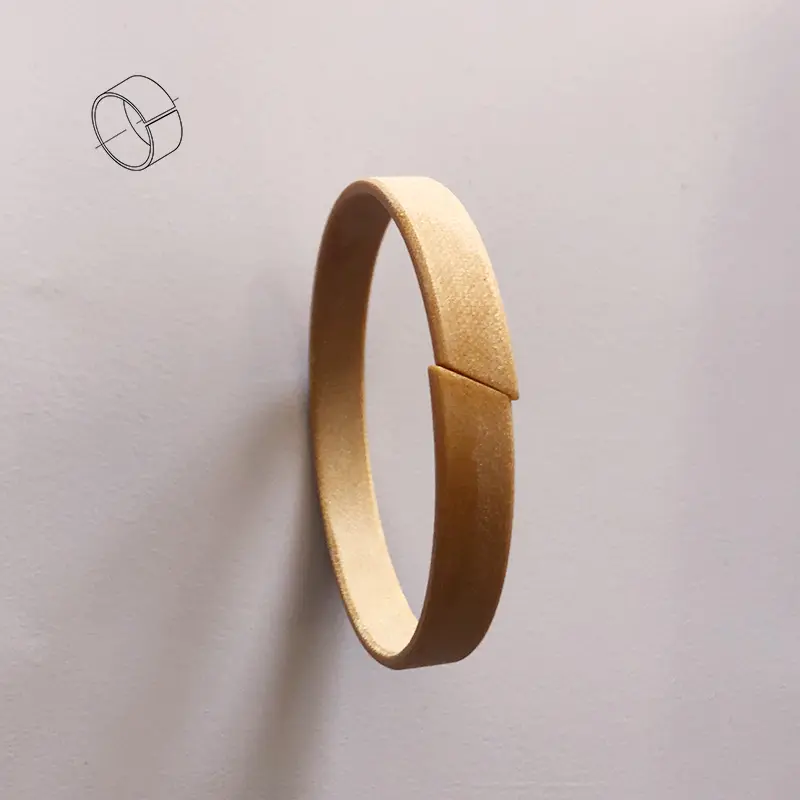

RCSF-1 గైడ్ రింగ్ స్టీల్ ప్లేట్‌తో బేస్ గా తయారు చేయబడింది, మధ్యలో కాంస్య పౌడర్, మరియు పాలిటెట్రాఫ్లోరోఎథైలీన్ మరియు ఫైబర్ మిశ్రమం ఉపరితలంపై చుట్టబడి ఉంటుంది. ఫీచర్స్: 1. పిటిఎఫ్‌ఇ మరియు ఫైబర్ మిశ్రమం 0.01-0.03 మిమీ, ద్వంద్వ ఉపరితలాన్ని రక్షించడానికి బదిలీ ఫిల్మ్‌ను రూపొందిస్తుంది మరియు స్వీయ-సరళమైన లక్షణాలను కలిగి ఉంటుంది; 2. రాగి పొడి పొర 0.2-0.3 మిమీ, మంచి లోడ్-బేరింగ్ సామర్థ్యం మరియు దుస్తులు నిరోధకత, మంచి ఉష్ణ వాహకత; 3. తక్కువ కార్బన్ స్టీల్, మంచి లోడ్-బేరింగ్ సామర్థ్యం మరియు ఉష్ణ వాహకతను అందిస్తుంది.

RCFB రకం కాంస్య గైడ్ రింగ్ CUSN8 కాంస్యంతో బేస్ మెటీరియల్‌గా తయారు చేయబడింది మరియు ఇది అధిక లోడ్-బేరింగ్ సామర్థ్యం మరియు మంచి నిరోధకత కలిగిన ఆర్థిక బుషింగ్. RCFB090 ఉత్పత్తి యొక్క పని ఉపరితలం సాధారణ డైమండ్ ఆయిల్ రంధ్రాలతో కప్పబడి ఉంటుంది, మరియు RCFB092 ఉత్పత్తి యొక్క పని ఉపరితలం సాధారణ చమురు రంధ్రాలతో కప్పబడి ఉంటుంది, ఇవి చమురు నిల్వ పాత్రను పోషిస్తాయి. కదలిక ప్రారంభంలో ఆయిల్ ఫిల్మ్‌ను రూపొందించడం చాలా సులభం, తద్వారా ప్రారంభ ఘర్షణ నిరోధకతను తగ్గిస్తుంది.

ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

ఆర్డర్ ఉదాహరణ:

PTFE గైడ్ టేప్ ఆర్డరింగ్ ఉదాహరణ RC1081 --9.7x2.5

ఫినోలిక్ క్లాత్ గైడ్ టేప్ ఆర్డరింగ్ ఉదాహరణ RC1082 --9.7x2.5

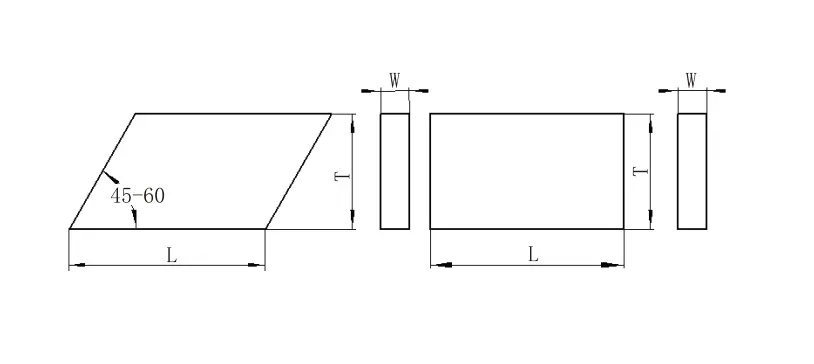

కట్టింగ్ పొడవు గణన

షాఫ్ట్ కోసం: రంధ్రం కోసం l = 3.1 (d+w): l = 3.1 (d-W)

L --- రింగ్ పొడవు D --- షాఫ్ట్ వ్యాసం D --- రంధ్రం వ్యాసం w --- రింగ్ మందం Z --- కట్ క్లియరెన్స్

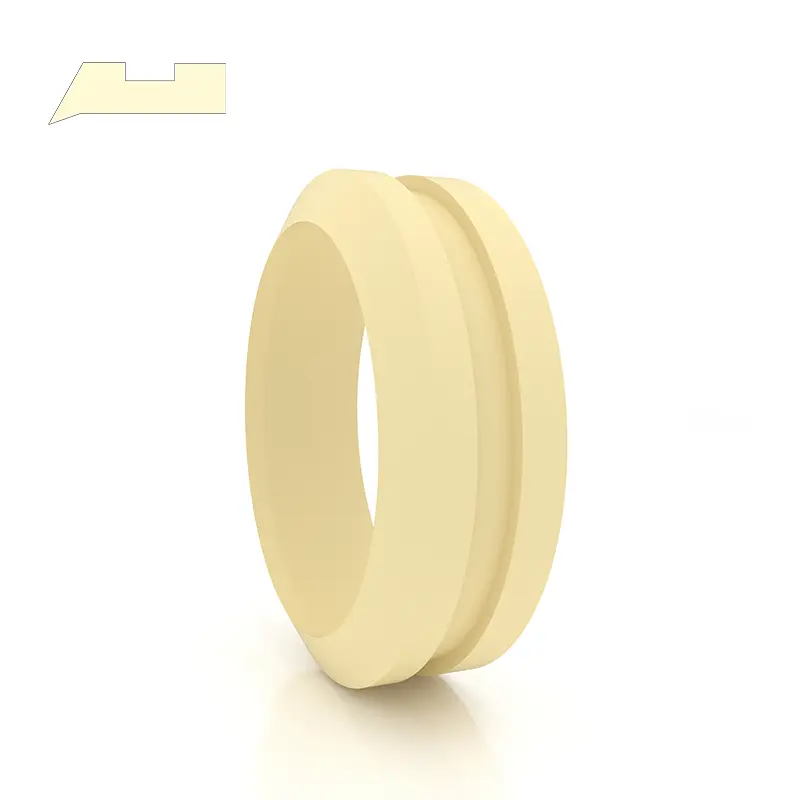

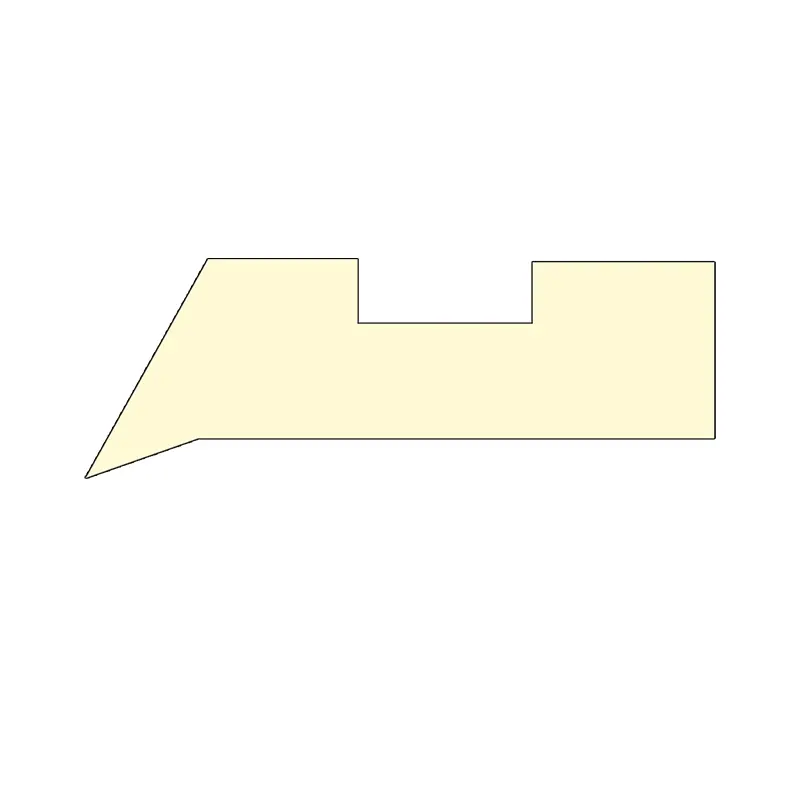

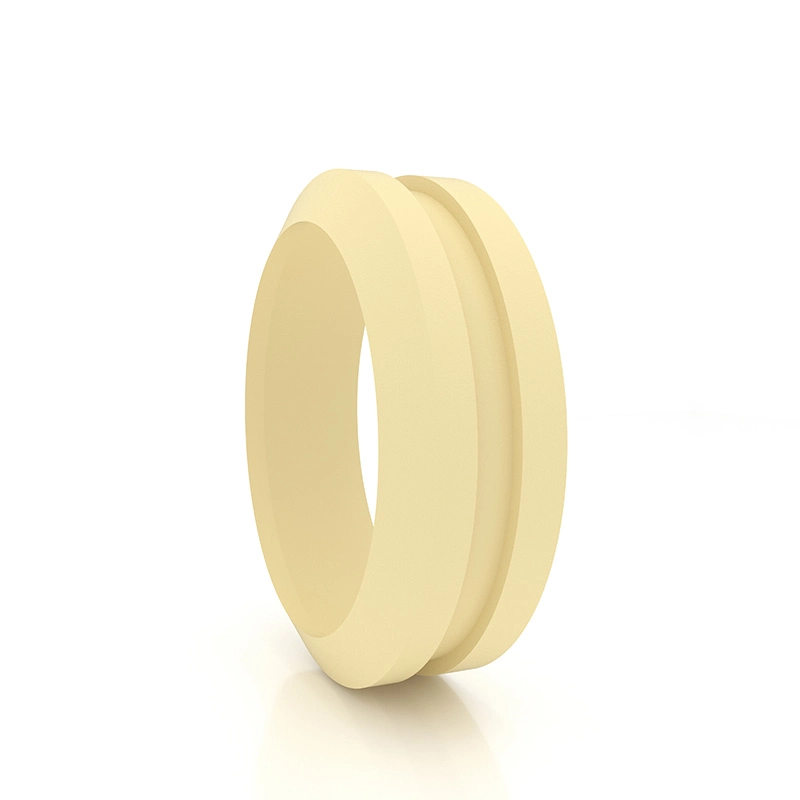

గైడ్ స్లీవ్ GFAI

1. పనితీరు మరియు ఉపయోగం: గైడ్ స్లీవ్ GFAI అనేది పిస్టన్ రాడ్ కోసం గైడ్ స్లీవ్, ఇది పిస్టన్ రాడ్‌కు మద్దతు ఇస్తుంది మరియు మార్గనిర్దేశం చేస్తుంది మరియు దుమ్ము-ప్రూఫ్ ఫంక్షన్‌ను కలిగి ఉంటుంది.

2. పదార్థం: నైలాన్ పిఎ, పాలియోక్సిమీథైలీన్ పోమ్ మరియు పాలిటెట్రాఫ్లోరోఎథైలీన్ పిటిఎఫ్ఇ.

3. పని పరిస్థితులు: పని ఉష్ణోగ్రత: -55 ～+225 ° C (PTFE 120 ° పైన ఉపయోగించబడుతుంది).

4. డిజైన్ స్టాండర్డ్: డిజైన్ మరియు ఎన్నుకునేటప్పుడు, హంగర్ కంపెనీ యొక్క FAI సిరీస్‌ను చూడండి.

5. మార్కింగ్ మరియు ఆర్డరింగ్ పద్ధతి: గైడ్ స్లీవ్ GFAI ఆర్డర్ సంఖ్యతో గుర్తించబడింది, ఉదాహరణ: GFAI-0600 PTFE

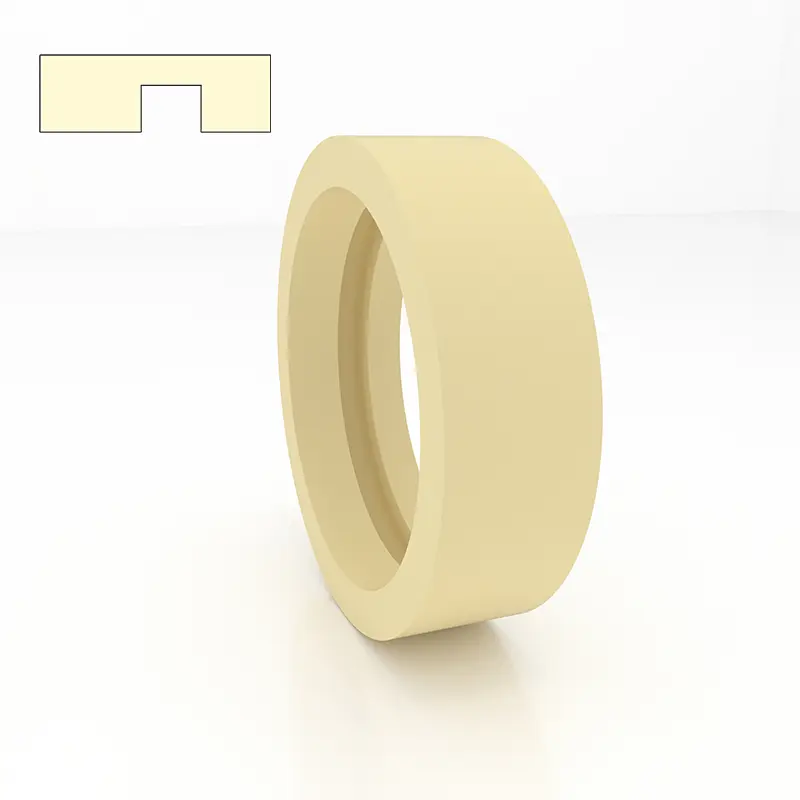

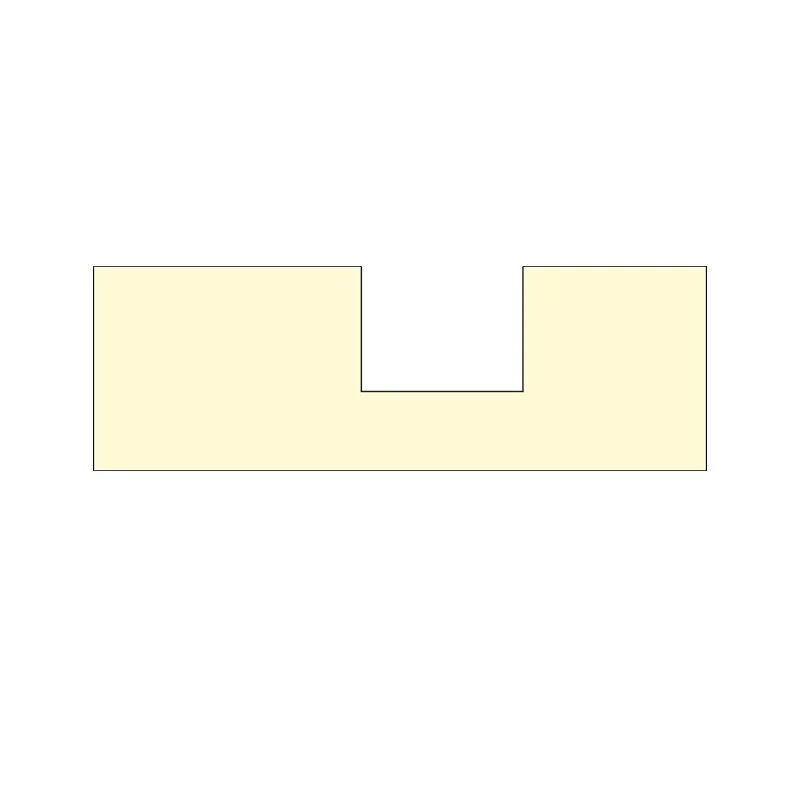

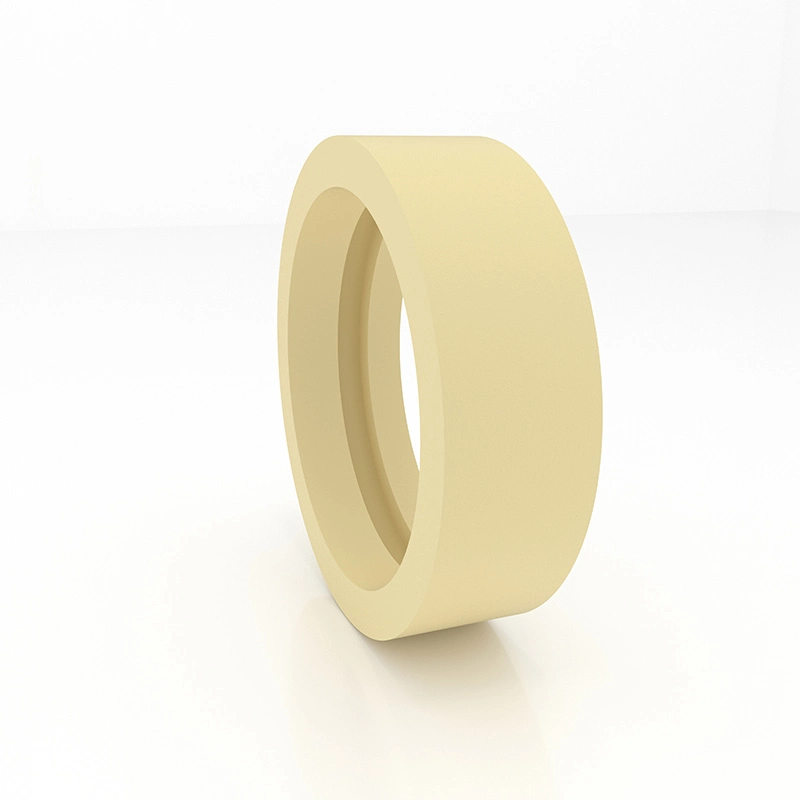

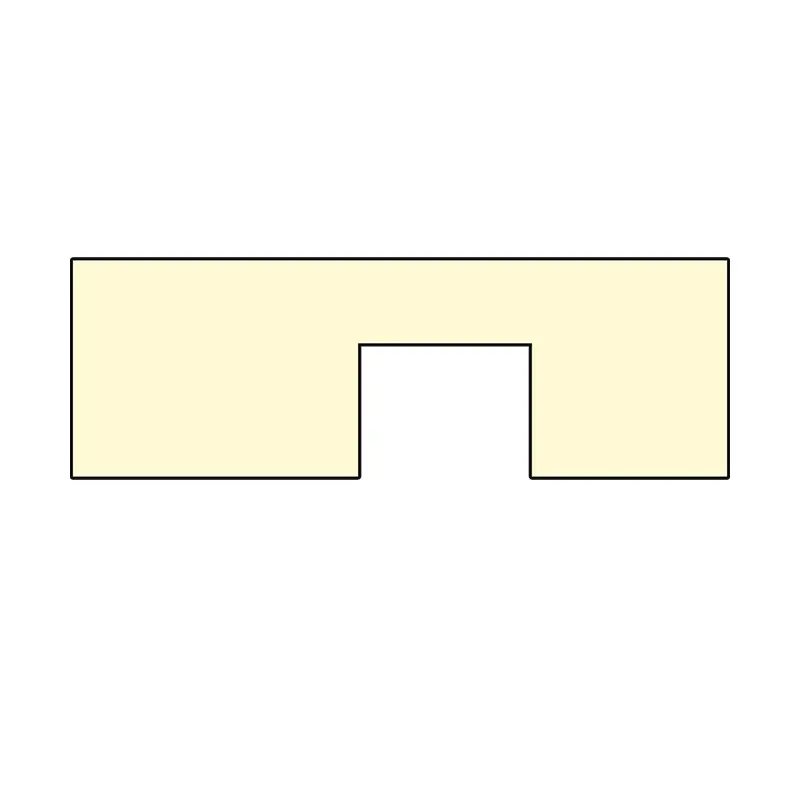

గైడ్ స్లీవ్ GFI

1. పనితీరు మరియు ఉపయోగం: గైడ్ స్లీవ్ GFI అనేది పిస్టన్ రాడ్ కోసం గైడ్ స్లీవ్, ఇది పిస్టన్ రాడ్‌కు మద్దతు ఇస్తుంది మరియు మార్గనిర్దేశం చేస్తుంది.

2. పదార్థం: నైలాన్ పిఎ, పాలియోక్సిమీథైలీన్ పోమ్ మరియు పాలిటెట్రాఫ్లోరోఎథైలీన్ పిటిఎఫ్ఇ.

3. పని పరిస్థితులు: పని ఉష్ణోగ్రత: -55 ~+255 ° C (PTFE 120 ° C పైన ఉపయోగించబడుతుంది)

4. డిజైన్ ప్రమాణం: రూపకల్పన మరియు ఎన్నుకునేటప్పుడు, హంగర్ యొక్క FI సిరీస్‌ను చూడండి.

5. మార్కింగ్ మరియు ఆర్డరింగ్ పద్ధతి: గైడ్ స్లీవ్ GFI ఆర్డర్ సంఖ్యతో గుర్తించబడింది, ఉదాహరణ: GFI-0360 PA

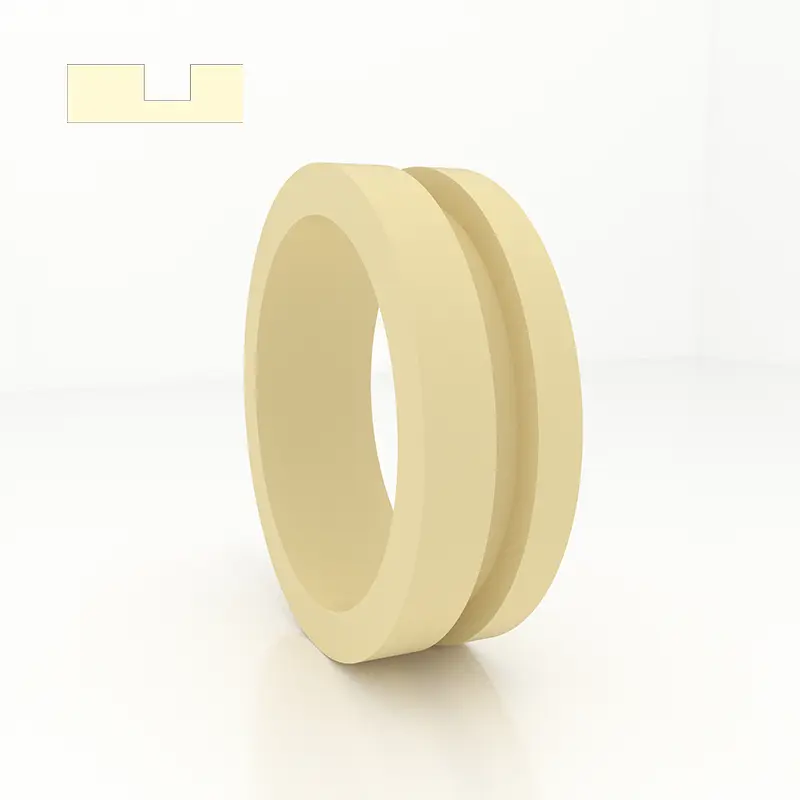

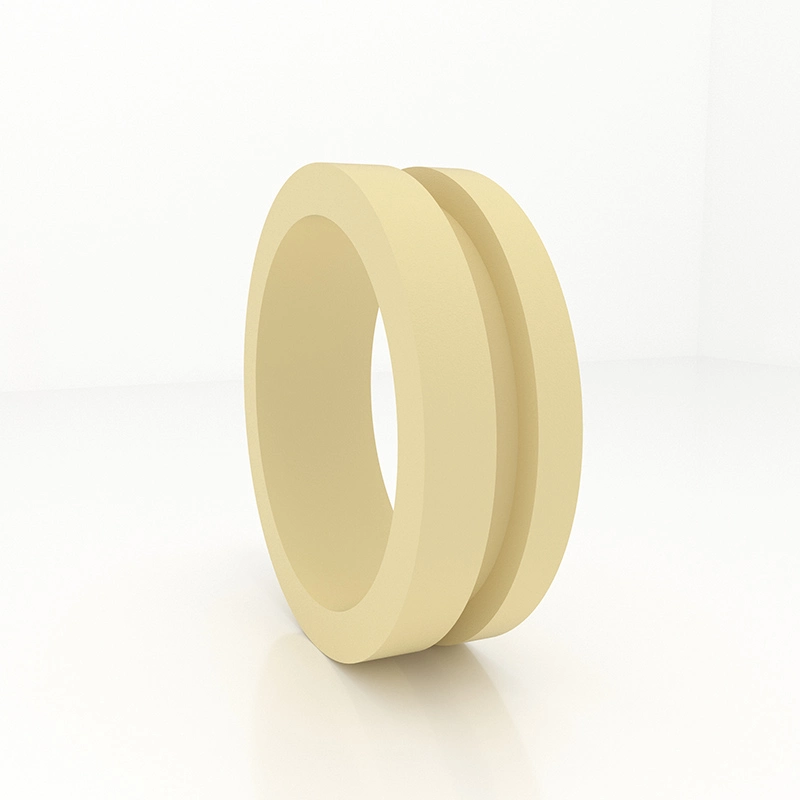

గైడ్ స్లీవ్ GFA

1. పనితీరు మరియు ఉపయోగం: గైడ్ స్లీవ్ GFA అనేది పిస్టన్ కోసం గైడ్ స్లీవ్, ఇది పిస్టన్‌కు మద్దతు ఇస్తుంది మరియు మార్గనిర్దేశం చేస్తుంది.

2. పదార్థం: నైలాన్ పిఎ, పాలియోక్సిమీథైలీన్ పోమ్ మరియు పాలిటెట్రాఫ్లోరోఎథైలీన్ పిటిఎఫ్ఇ.

3. పని పరిస్థితులు: పని ఉష్ణోగ్రత: -55 ~+255 ° C (PTFE 120C పైన ఉపయోగించబడుతుంది)

4. డిజైన్ స్టాండర్డ్: డిజైన్ మరియు ఎన్నుకునేటప్పుడు, హంగర్ యొక్క FA సిరీస్‌ను చూడండి.

5. మార్కింగ్ మరియు ఆర్డరింగ్ పద్ధతి: గైడ్ స్లీవ్ GFA ఆర్డర్ సంఖ్యతో గుర్తించబడింది, ఉదాహరణ: GFA-0560 PA

6. నిర్మాణ పరికరం:

లక్షణాలు:

మోడల్	గాడి వెడల్పు H+0.2	మందం T-0.05	మందం t T-0.05	మందం T-0.05	మందం T-0.05	మందం T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
గమనిక: బోల్డ్‌ఫేస్ సిరీస్ సాధారణంగా ఉపయోగించే సిరీస్. అవసరమైన ఉత్పత్తి ఈ పట్టికలో లేకపోతే, దయచేసి మమ్మల్ని సంప్రదించండి.

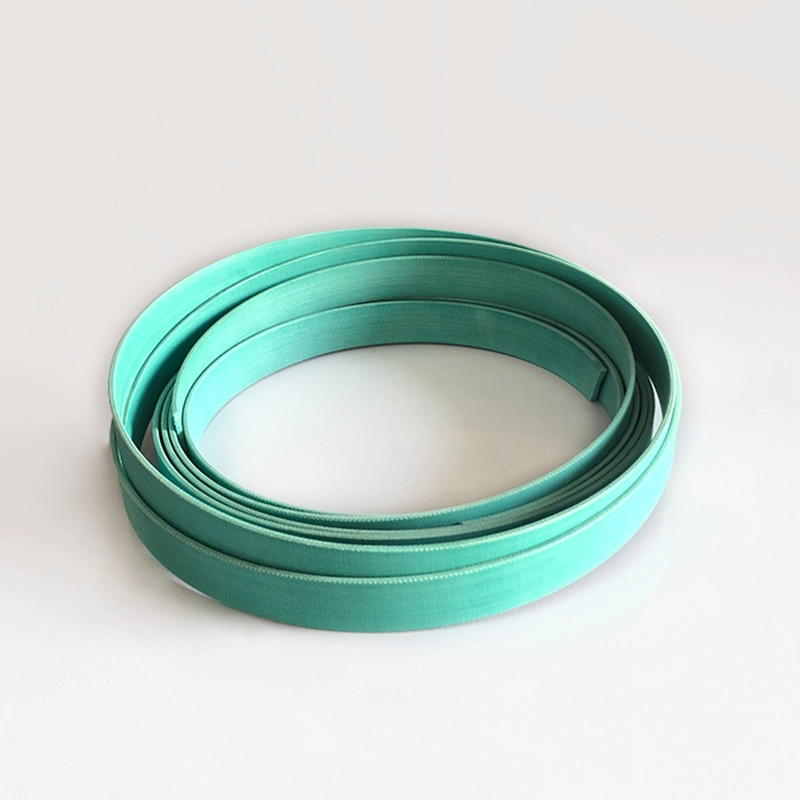

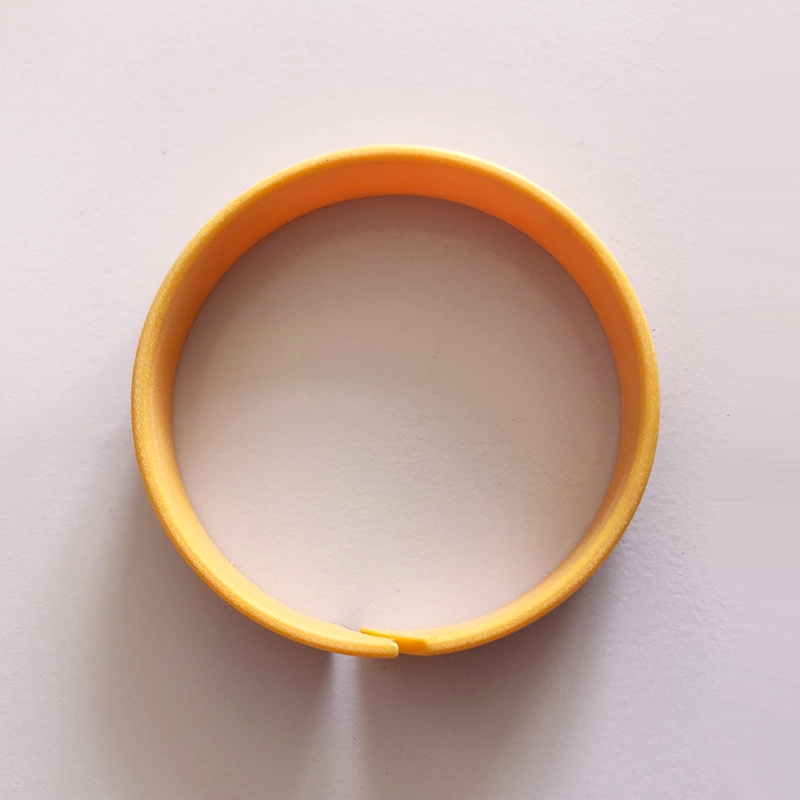

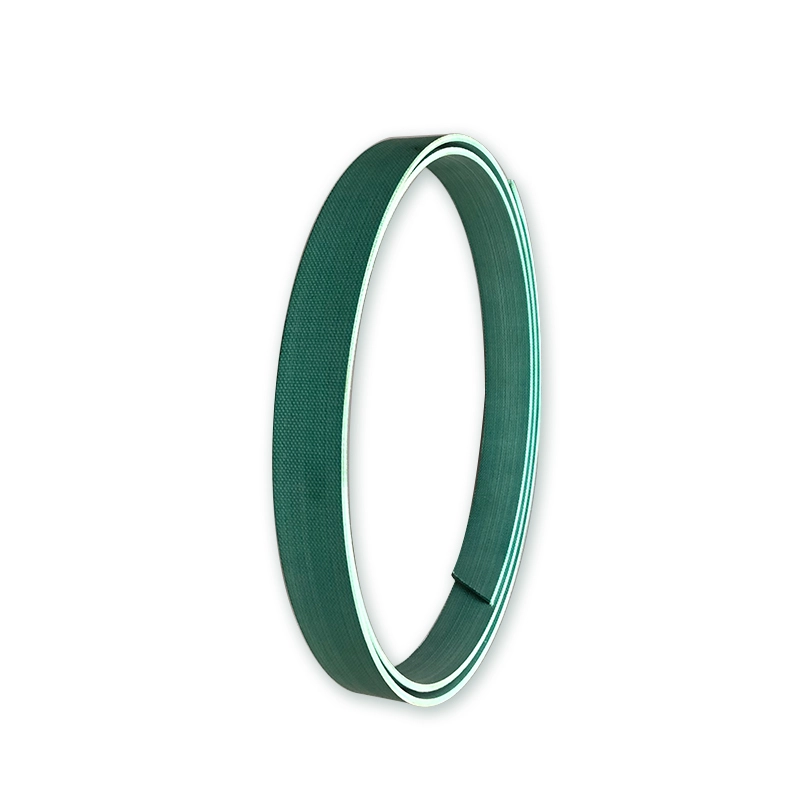

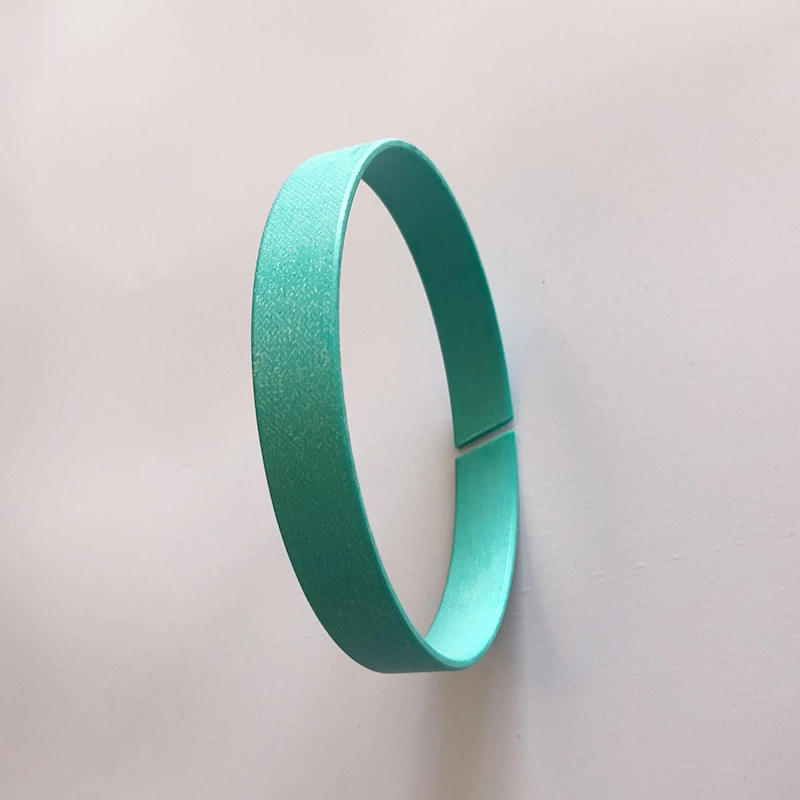

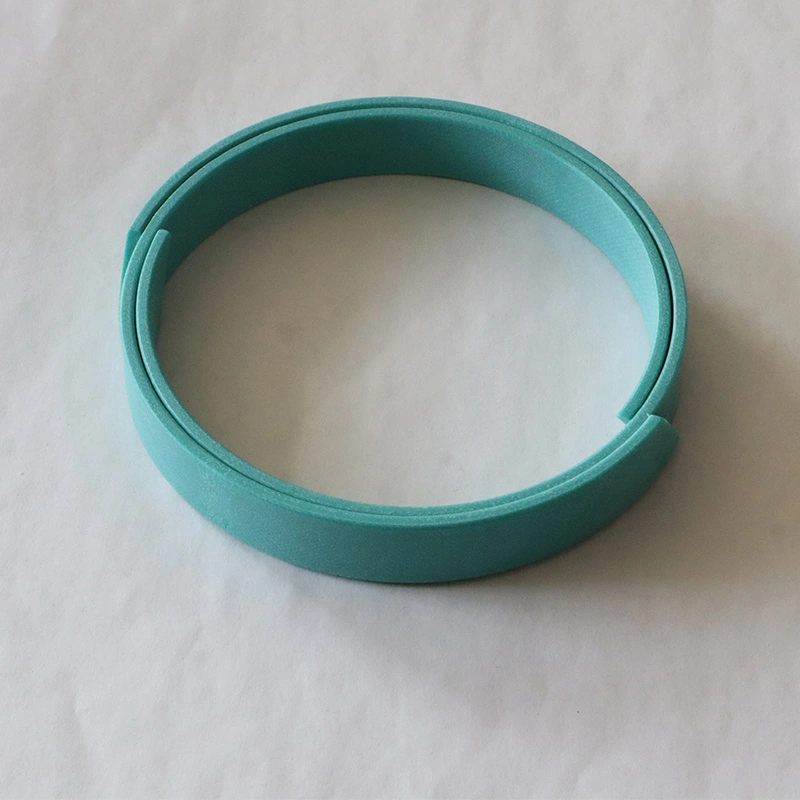

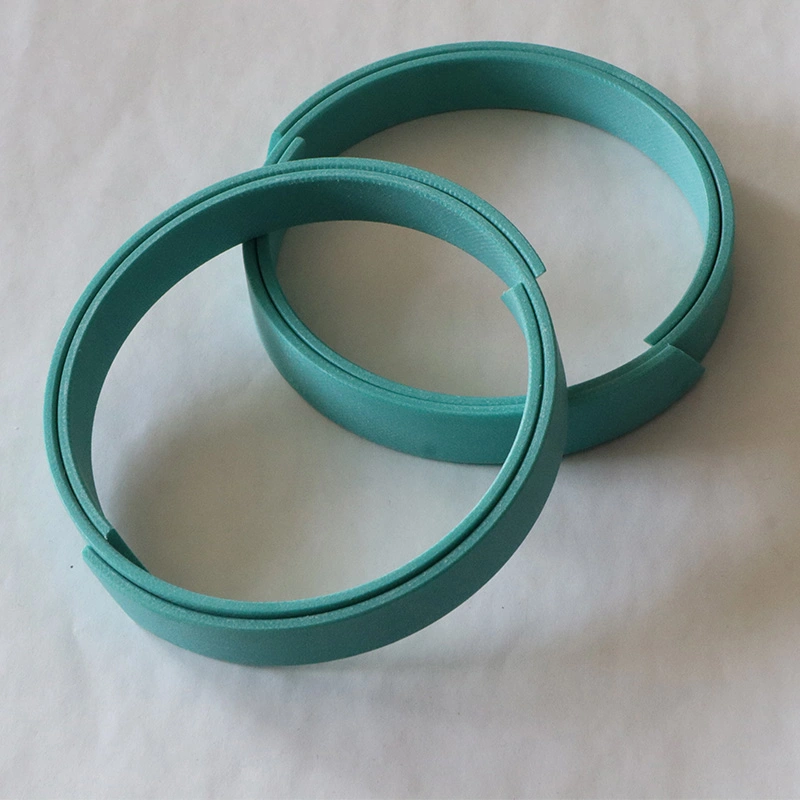

క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ సపోర్ట్ రింగ్ (బెల్ట్)
మద్దతు వలయాలు హైడ్రాలిక్ సిలిండర్ల యొక్క ముఖ్యమైన ప్రాథమిక భాగాలు. ప్రపంచంలో స్లైడింగ్ రింగ్ కంబైన్డ్ సీల్స్ మరియు మృదువైన బేరింగ్ నిర్మాణాల అభివృద్ధికి అనుగుణంగా, మా కంపెనీ క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ సపోర్ట్ రింగ్స్ (బెల్ట్స్) ను విజయవంతంగా అభివృద్ధి చేసింది. ఈ ఉత్పత్తి సారూప్య విదేశీ ఉత్పత్తుల యొక్క నాణ్యత స్థాయికి చేరుకుందని లేదా మించిపోయిందని మరియు వినియోగదారులచే విస్తృతంగా ప్రశంసించబడిందని సంవత్సరాల వాస్తవ ఉపయోగం తేలింది. 1 నుండి 4 పట్టికలు మా కంపెనీ నిర్మించిన సపోర్ట్ రింగ్స్ (బెల్ట్స్) యొక్క పనితీరు పట్టికలు.

టేబుల్ 1 మా సపోర్ట్ రింగ్ మరియు బుసాక్+షాంబా ఉత్పత్తుల భౌతిక లక్షణాల పోలిక

నమూనా మూలం	మద్దతు రింగ్ మందం (MM)	సంపీడన బలం	ఆయిల్ రెసిస్టెన్స్ బరువు మార్పు రేటు హైడ్రాలిక్ ఆయిల్ (70 ± 2 ℃*24 గం	బ్రేకింగ్ బలం (ఎంపిఎ)	లోపలి పొర
ఫ్యాషన్+షాంబా	2.48	338.9	2.83	35.6	1.2
మా ఉత్పత్తులు	2.48	425	0.90	37.0	2.9
	2.48 (గ్రాఫైట్‌తో)	390	0.63	36.4	2.08

పట్టిక 2 హైడ్రాలిక్ సిలిండర్ సపోర్ట్ రింగ్ యొక్క పనితీరు సూచిక

నమూనా రకం	మా ఉత్పత్తులు		ఆర్కోట్ చేయగలిగింది ①	డురాటెక్ 900 ①	తుర్సైట్ 47 ②	MT64/5B	నోక్వర్ (జపనీస్)	POM సవరించబడింది పాలియోక్సిమీథైలీన్	పిల్లి (మాకు)
	కొలిచిన విలువ	అవసరమైన సూచికలు
సంపీడన బలం	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

గమనిక: ①busak+షాంబా కంపెనీ ② మెర్కెల్ కంపెనీ టేబుల్ 3 బలం సూచిక

నమూనా రకం	మా ఉత్పత్తులు		ఆర్కోట్ చేయగలిగింది ①	డురాటెక్ 900 ①	తుర్సైట్ 47 ②	MT64/5B	నోక్వర్ (జపనీస్)	POM సవరించబడింది పాలియోక్సిమీథైలీన్	పిల్లి (మాకు)
	కొలిచిన విలువ	అవసరమైన సూచికలు
సంపీడన బలం	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

గమనిక: ①busak+షాంబా కంపెనీ ② మెర్కెల్ కంపెనీ టేబుల్ 4 మా ఉత్పత్తుల ఘర్షణ గుణకం మరియు పొడి ఘర్షణ మరియు చమురు చుక్కల పరిస్థితులలో ఓర్కోట్ టిఎల్జి

యూనిట్ సంప్రదింపు పొడవు w (n/mm) కు లోడ్ చేయండి	హెర్ట్జ్ కాంటాక్ట్ రిలే (N/MM2)	ఘర్షణ గుణకం
		పొడి ఘర్షణ స్థితి		చమురు బిందు సరళత స్థితి
		మా ఉత్పత్తులు	ఆర్కోట్ టిఎల్జి	మా ఉత్పత్తులు	ఆర్కోట్ టిఎల్జి
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

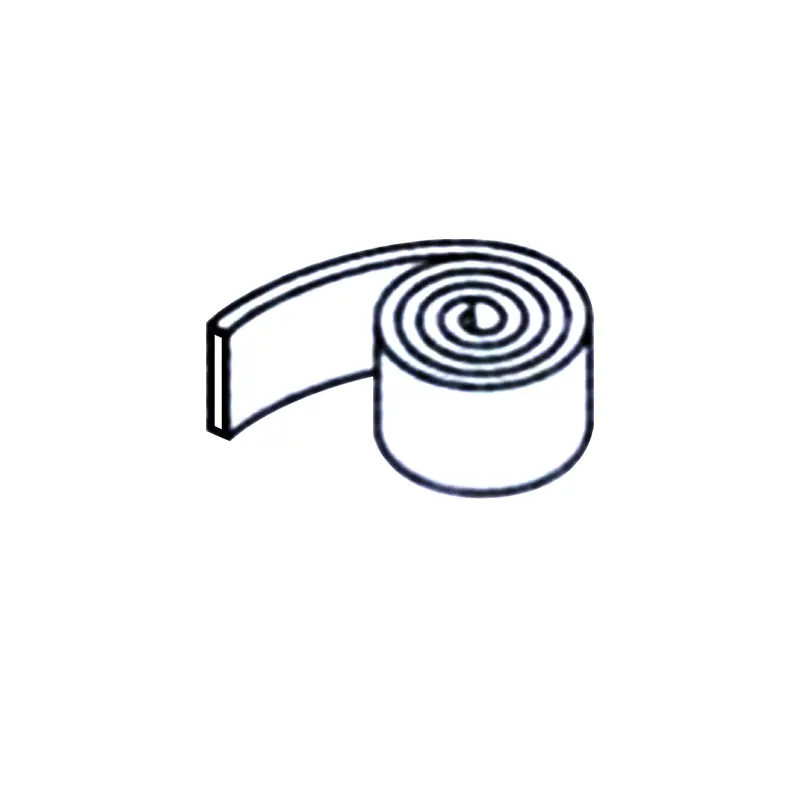

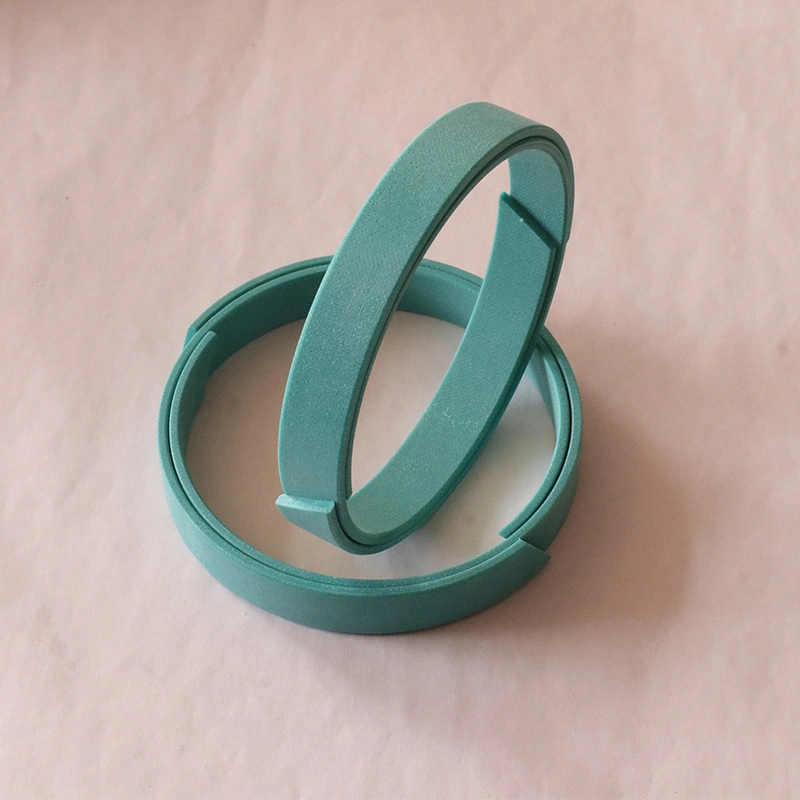

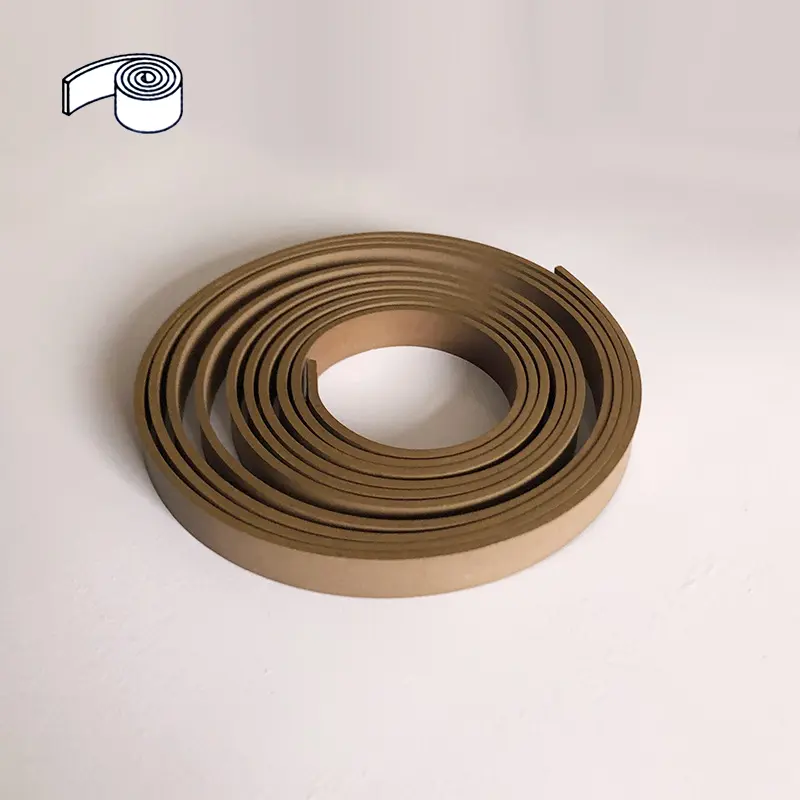

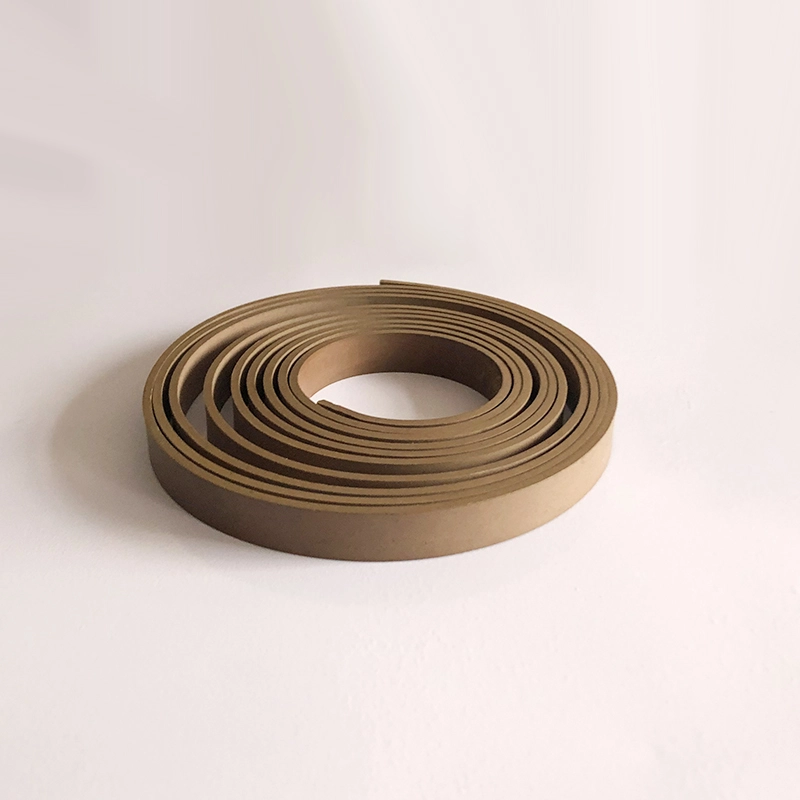

PTFE వేర్-రెసిస్టెంట్ బెల్ట్ (రింగ్)
పదార్థం	PTFE+కాంస్య
సరఫరా	రోల్ (సాధారణంగా సుమారు 20 మీటర్లు/రోల్) లేదా అవసరమైన పొడవుకు కత్తిరించండి
ప్రయోజనాలు	1. తక్కువ ఘర్షణ, గగుర్పాటు మరియు కొరికే లేదు;
	2. తగినంత సరళత లేకుండా బాగా పని చేయవచ్చు;
	3. వివిధ రకాల మీడియాకు నిరోధకత, అద్భుతమైన రసాయన స్థిరత్వం;
	.
	5. ఇది హై-స్పీడ్ మరియు లైట్-లోడ్ పరిస్థితులలో మంచి దుస్తులు నిరోధకతను కలిగి ఉంది, కాబట్టి ఇది విస్తృతంగా ఉపయోగించే దుస్తులు-నిరోధక రింగ్;
	6. పరిమాణ పరిమితులు లేవు, పెద్ద వ్యాసం పరిస్థితులలో ఉపయోగించవచ్చు.
ఉష్ణోగ్రత	-60 ~+200
గరిష్ట వేగం	15 మీ/సె
గరిష్ట ఎక్స్‌ట్రాషన్ బలం	15n/mm2 (20 °)
	7.5n/mm2 (80 °)
	5n/mm2 (120 °)

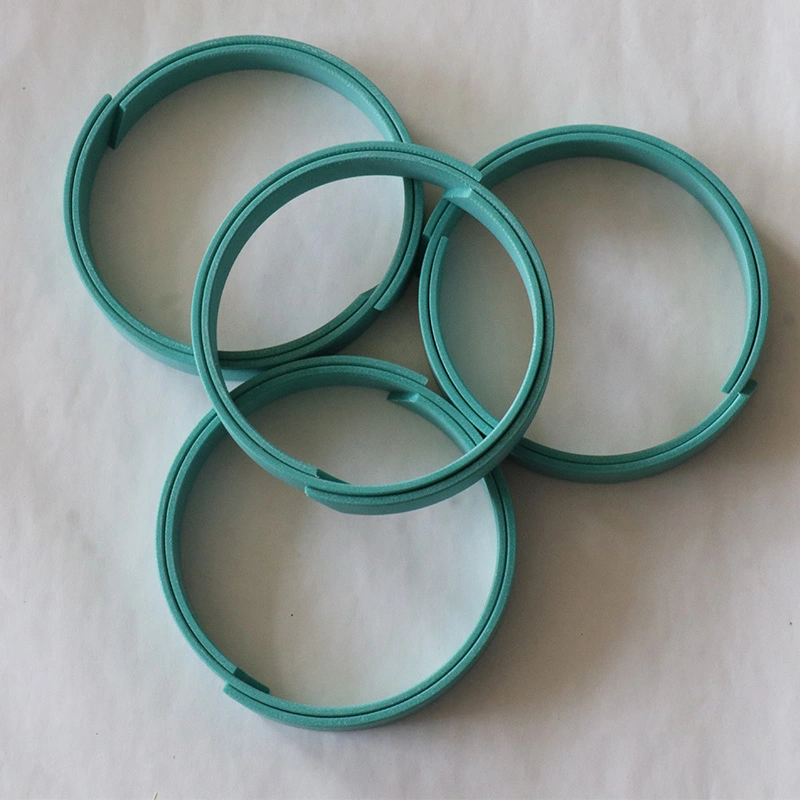

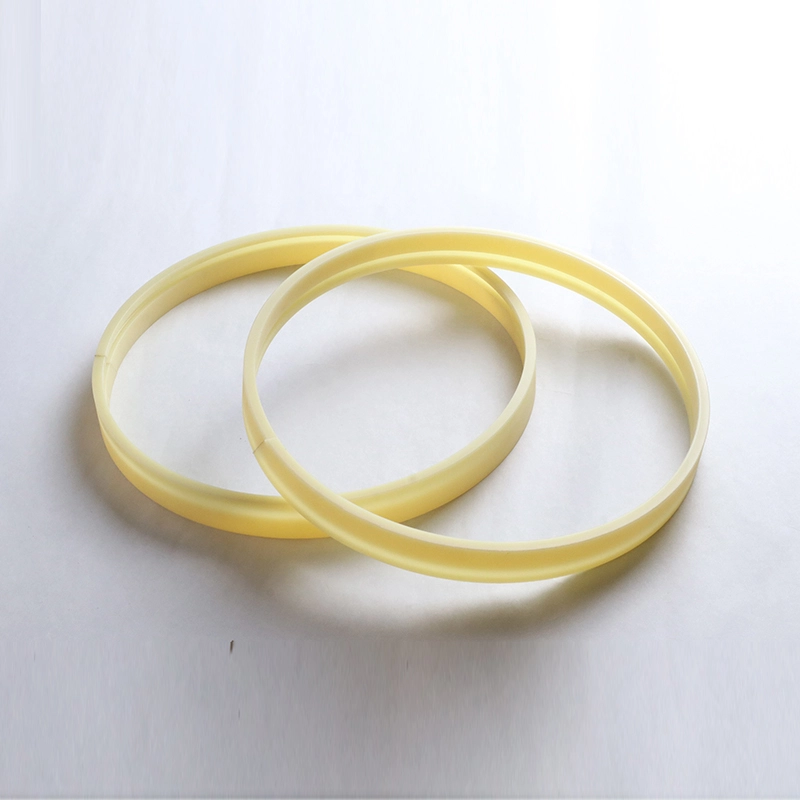

Rcs పిస్టన్ రాడ్ కోసం లోహేతర గైడ్ రింగ్

RCT పిస్టన్ కోసం లోహేతర గైడ్ రింగ్

హైడ్రాలిక్ సిలిండర్‌లో నడుస్తున్న పిస్టన్ లేదా పిస్టన్ రాడ్ కోసం, దుస్తులు రింగ్ ఖచ్చితమైన మార్గదర్శక ప్రభావాన్ని కలిగి ఉంటుంది మరియు రేడియల్ శక్తులను గ్రహించగలదు. అదే సమయంలో, దుస్తులు రింగ్ హైడ్రాలిక్ సిలిండర్‌లో స్లైడింగ్ భాగాల లోహ సంబంధాన్ని నిరోధించవచ్చు. మెటల్ వేర్ రింగులతో పోలిస్తే, లోహేతర దుస్తులు ధరించే వలయాలు చాలా ప్రయోజనాలను కలిగి ఉన్నాయి. వాటిలో, క్లాత్-రీన్ఫోర్స్డ్ ఫినోలిక్ మరియు పిటిఎఫ్‌ఇ గైడ్ రింగులు ఆన్-సైట్ కట్టింగ్ రకం మరియు రెడీ-టు-యూజ్ టైప్‌లో లభిస్తాయి.

1. మంచి దుస్తులు నిరోధకత

2. మెటల్-టు-మెటల్ పరిచయాన్ని నివారించండి

3. మెకానికల్ వైబ్రేషన్‌ను అణచివేయగలదు

4. దుస్తులు రింగ్ యొక్క కేంద్రీకృత ప్రభావం కారణంగా, పెద్ద రేడియల్ క్లియరెన్స్ అనుమతించబడుతుంది

5. సాధారణ గాడి, ఇన్‌స్టాల్ చేయడం సులభం

6. పై ప్రయోజనాల ఆధారంగా తక్కువ నిర్వహణ ఖర్చు, ఇది విస్తృతంగా ఉపయోగించబడుతుంది

పదార్థాలు:

1.

2. పాలియోక్సిమీథైలీన్ పోమ్ లేదా నైలాన్ పా మరియు దాని సవరించిన పదార్థాలు

3. ఫార్మాల్డిహైడ్ రెసిన్ + రీన్ఫోర్స్డ్ ఫైబర్ ప్రిఫ్

వేర్వేరు పదార్థాల లోడ్-బేరింగ్ సామర్థ్యం యొక్క పోలిక పట్టిక (సూచన)

పదార్థాలు	లోడ్ సామర్థ్యం గరిష్టంగా (n/mm2)
PTFE నిండిన రాగి పొడి	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
వస్త్రంతో ఫినోలిక్	90 (60 ° C); 40 (80 ° C)
పాలియోక్సిమీథైలీన్ లేదా నైలాన్	25 (60 ° C); 15 (80 ° C)
పాలిపోయిన	40 (60 ° C); 30 (80 ° C)

గాడి ఉపరితల నాణ్యత

సున్నితత్వం	Rtmax (μm)	Raరి
స్లైడింగ్ ఉపరితలం	≤2.5	0.05-0.3
గాడి దిగువ	≤10	≤2
గాడి వైపు	≤15	≤3

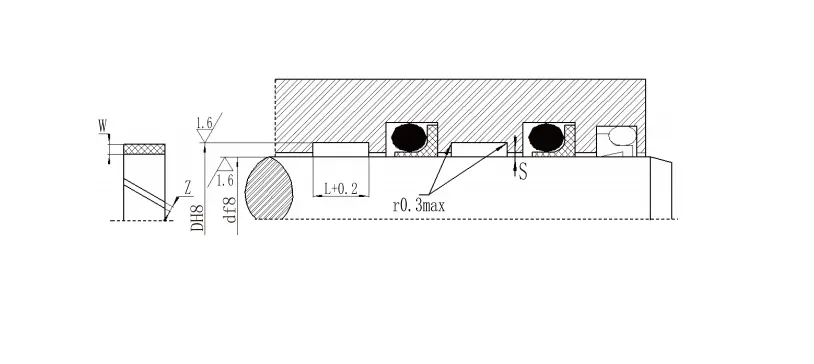

పిస్టన్ రాడ్ గైడ్ రింగ్ స్పెసిఫికేషన్ సిరీస్

రాడ్ వ్యాసం	దిగువ వ్యాసం	గాడి వెడల్పు	మందం	గ్యాప్		రాడ్ వ్యాసం	దిగువ వ్యాసం	గాడి వెడల్పు	మందం	గ్యాప్
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	d+3.1	2.5	1.55	1-2		200-999.9	d+5	25	2.5	8-33
10-50	d+3.1	4	1.55	1-3		1000-4200	d+5	25	2.5	33-134
15-140	d+5	5.6	2.5	2-5		280-999.9	d+8	25	4	10-33
20-220	d+5	9.7	2.5	2-9		1000-2200	d+8	25	4	33-70
80-400	d+5	15	2.5	4-15

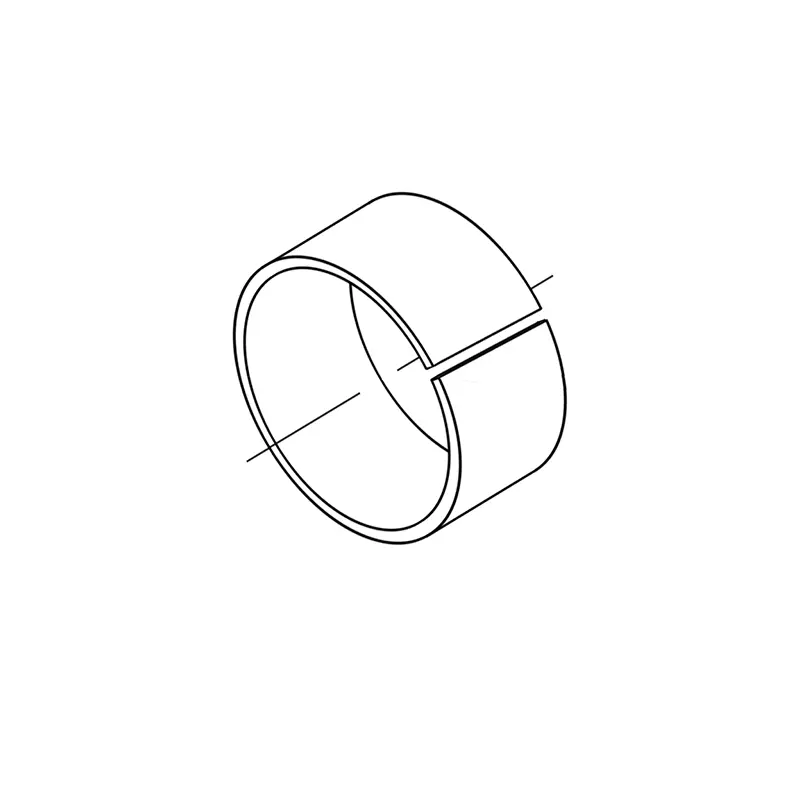

RCSF-1 స్వీయ-సరళమైన గైడ్ రింగ్ పారామితులు
పారామితులు			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			సీసం లేని బుషింగ్‌లు		హైడ్రాలిక్ స్పెషల్ స్లీవ్	కాంస్య బేస్ బుషింగ్	స్టెయిన్లెస్ స్టీల్ తుప్పు నిరోధక స్లీవ్
గరిష్ట బేరింగ్ ప్రెజర్ (డైనమిక్)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
గరిష్ట బేరింగ్ పీడనం (స్టాటిక్)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
డోలనం మోషన్			60n/mm²		60n/mm²	60n/mm²	60n/mm²
గరిష్ట స్లైడింగ్ వేగం (చమురు సరళత)			<2m/s		<2m/s	<2m/s	<2m/s
గుణకం ఘర్షణ μ	పొడి ఘర్షణ		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	చమురు సరళత		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
గరిష్ట పివి విలువ (పొడి)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
గరిష్ట పివి విలువ (ఆయిల్)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
ఆపరేటింగ్ ఉష్ణోగ్రత			-195 ℃ ~+280		-195 ℃ ~+280	-195 ℃ ~+280	-195 ℃ ~+280
ఉష్ణ వాహకత			42W/M.K.		42W/M.K.	42W/M.K.	42W/M.K.
సరళ విస్తరణ గుణకం			11*10-6/కె		11*10-6/కె	18*10-6/కె	15*10-6/కె
RCFB రకం కాంస్య గైడ్ రింగ్ పారామితి పట్టిక
పరామితి		RCFB090		RCFB092		RCFB09G
సాంద్రత		8.9g/cm³		8.9g/cm³		8.9g/cm³
సంపీడన బలం		470n/mm²		470n/mm²		470n/mm²
ఉష్ణ వాహకత		60W/M.K		60W/M.K		58W/M.K.
సరళ విస్తరణ గుణకం		18.5*10-6/కె		18.5*10-6/కె		18.5*10-6/కె
కాఠిన్యం		90 ~ 120 హెచ్‌బి		90 ~ 120 హెచ్‌బి		90 ~ 120 హెచ్‌బి
పొడిగింపు		55%		55%		55%
మెటీరియల్ పేరు		Cusn8p		Cusn8p		Cusn8p
ఇతర ఐచ్ఛిక పదార్థాలు		Cusn6.5p		Cusn6.5p		Cusn6.5p
