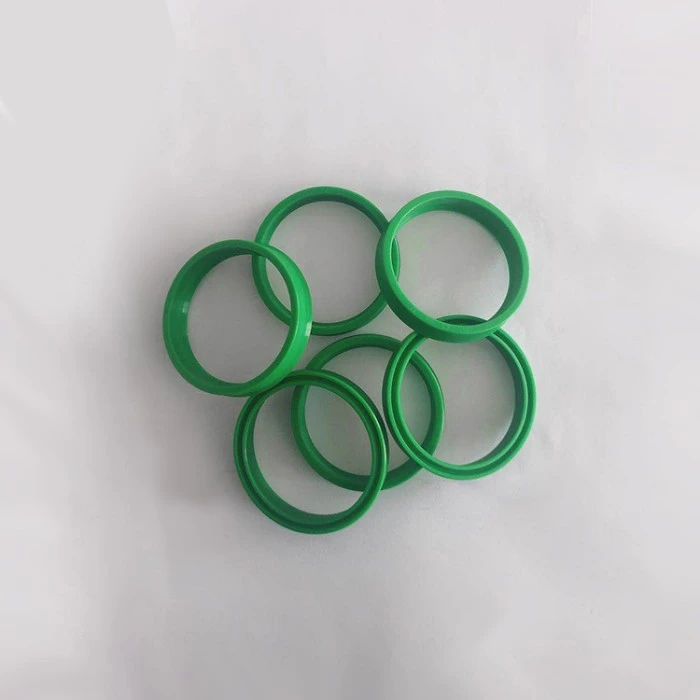

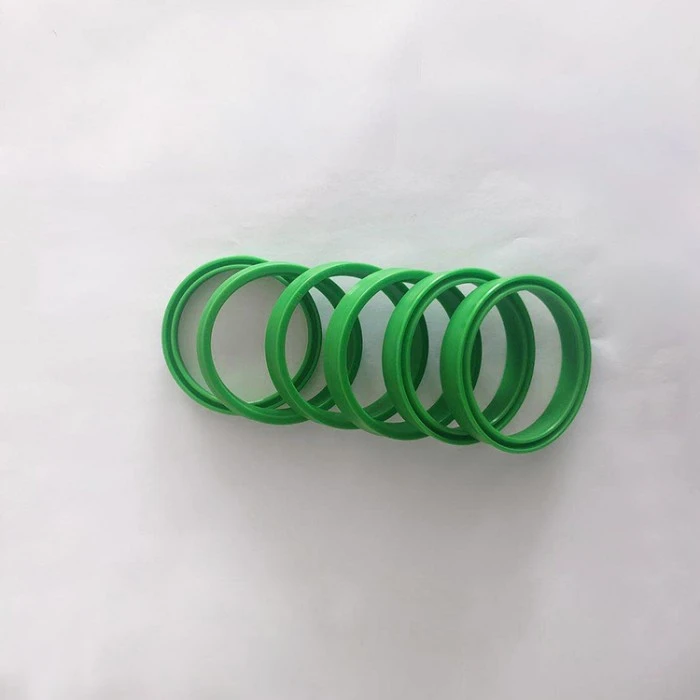

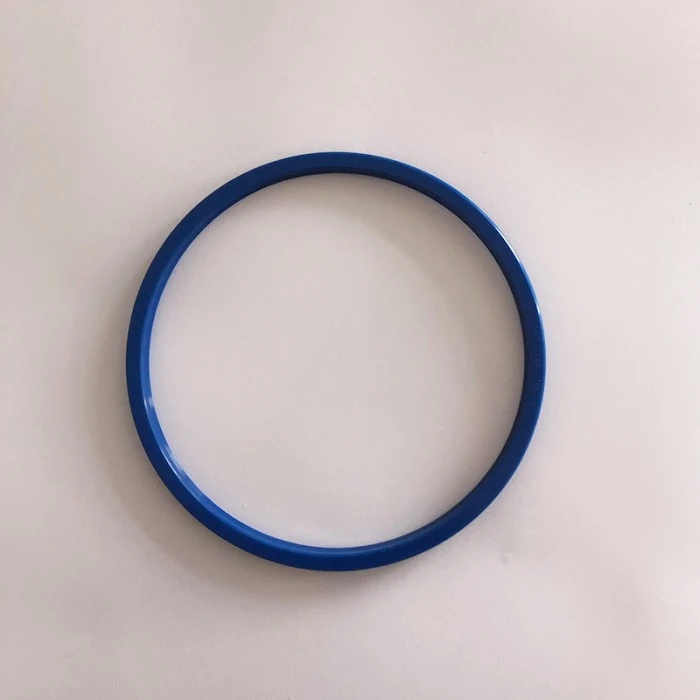

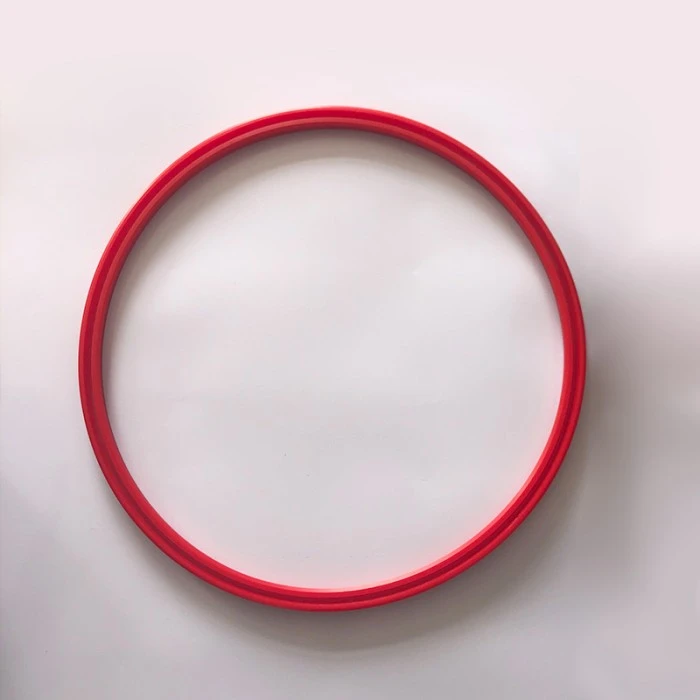

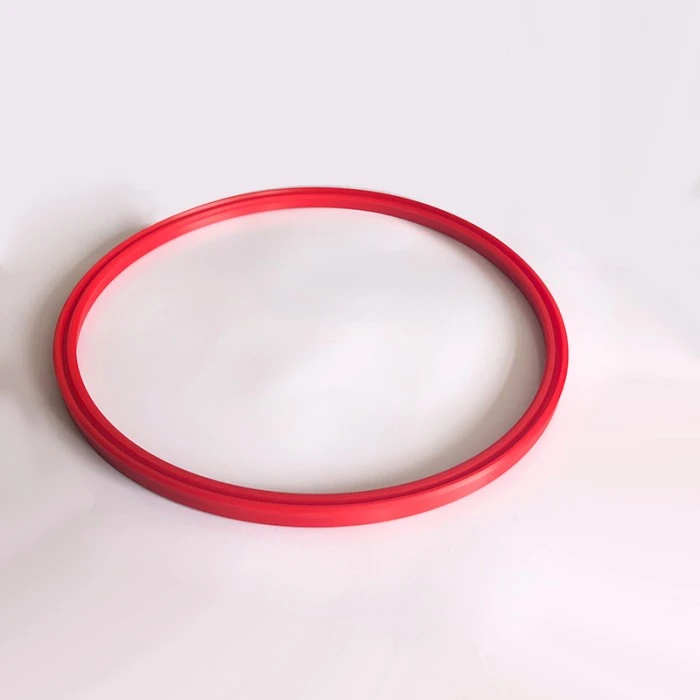

పిస్టన్లు మరియు పిస్టన్ రాడ్ల కోసం హైడ్రాలిక్ సీల్స్ ఒక తరగతి హైడ్రాలిక్ సీల్స్ కోసం ఏకీకృత పేరు, అయితే వాస్తవానికి మేము అనేక విభిన్న నమూనాలను ఉపవిభజన చేసాము, మరియు వివిధ నమూనాల లక్షణాలు మరియు దృష్టి కూడా భిన్నంగా ఉంటుంది. ప్రొఫెషనల్ తయారీదారుగా, మిమ్మల్ని పరిచయం చేయడం చాలా సంతోషంగా ఉంది. వాస్తవానికి, మీకు ఇతర అనుకూలీకరించిన అవసరాలు ఉంటే, మీరు లోతైన అవగాహన కోసం మమ్మల్ని కూడా సంప్రదించవచ్చు.

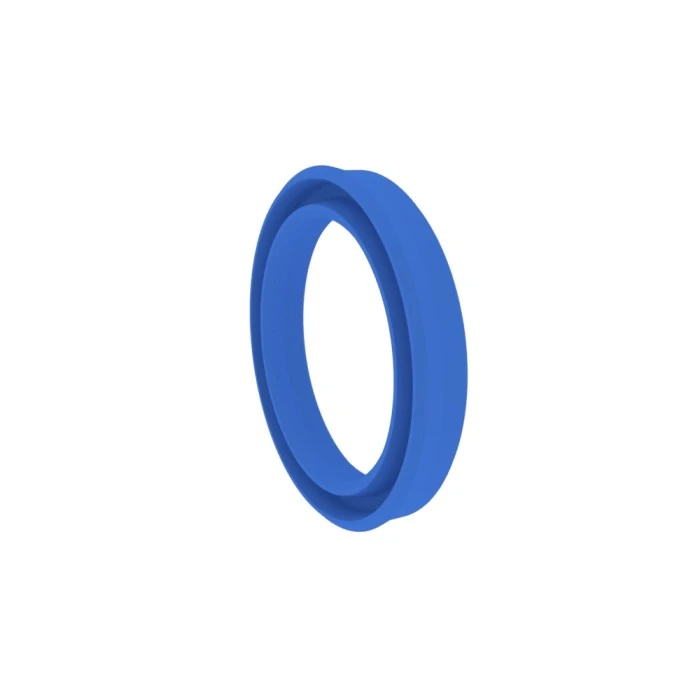

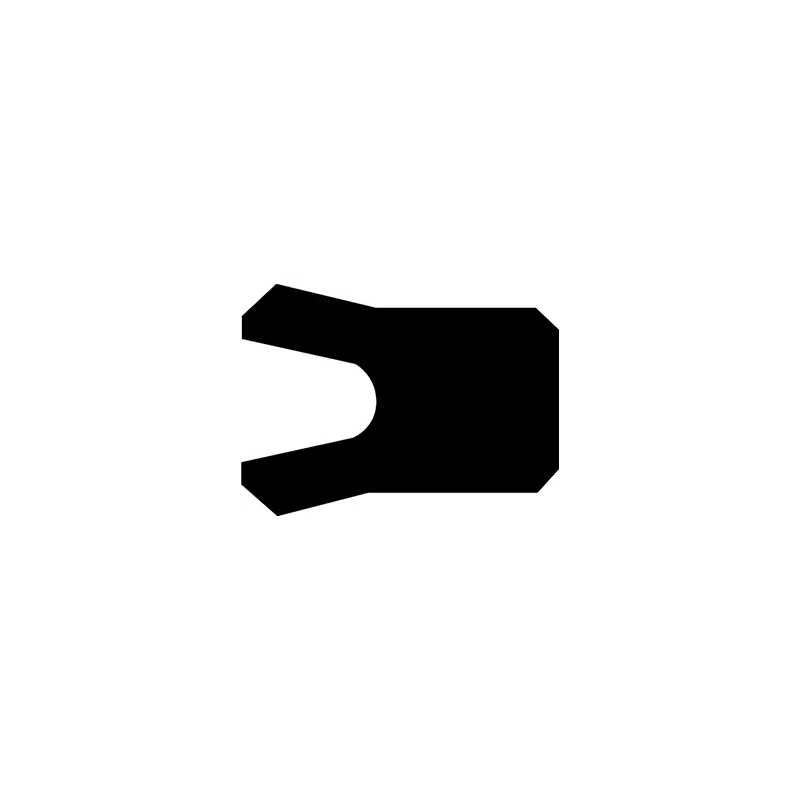

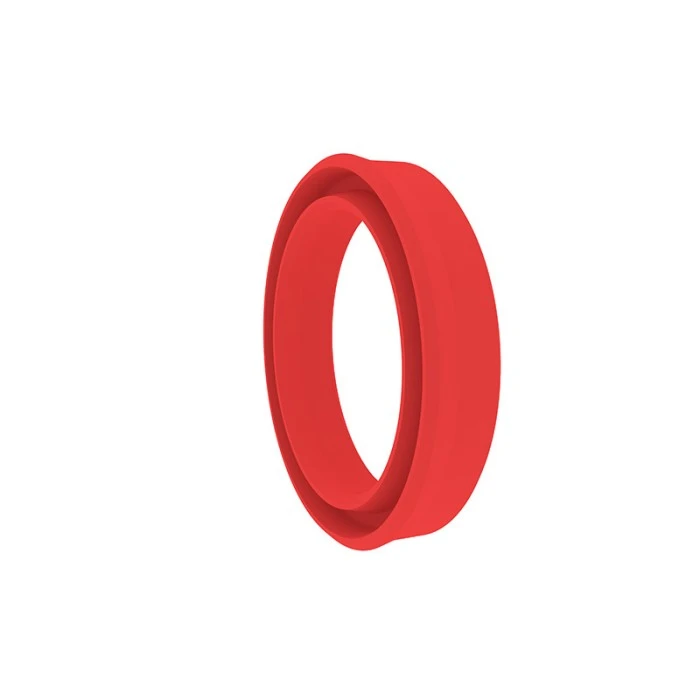

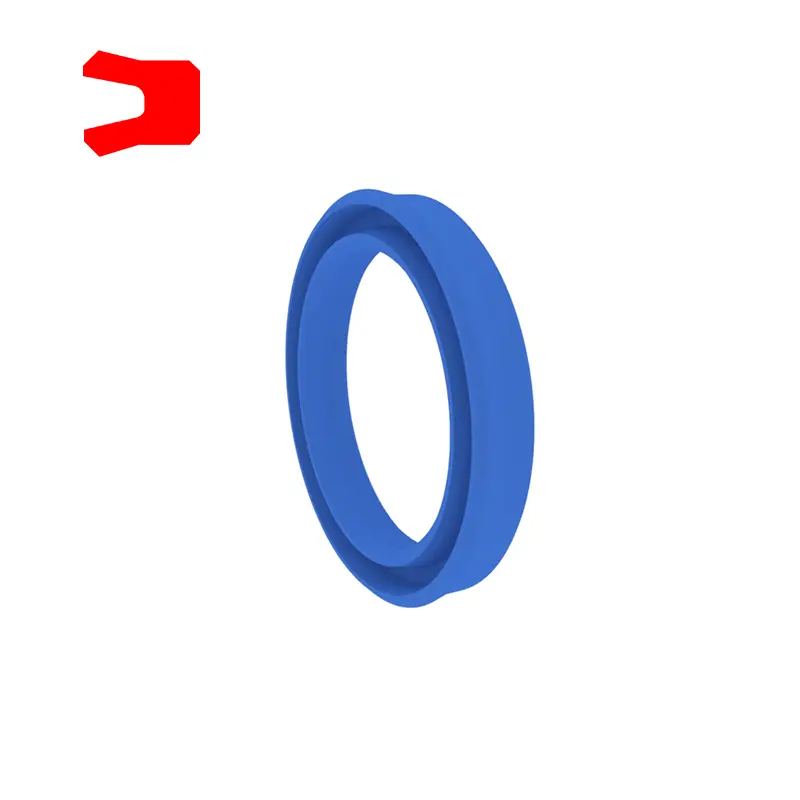

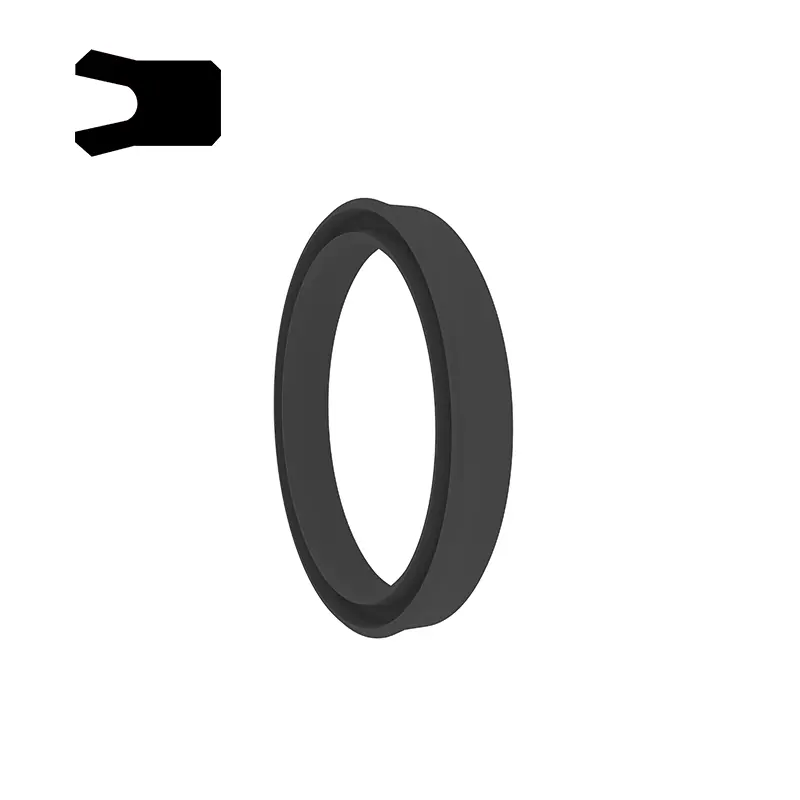

అన్-టైప్ సీల్ అనేది పిస్టన్లు లేదా పిస్టన్ రాడ్లపై ప్రత్యేకంగా ఉపయోగించే ఒక సుష్ట ముద్ర, వీటిని వాకింగ్ మెషినరీ, లైట్ ఇండస్ట్రియల్ మెషినరీ, అగ్రికల్చరల్ మెషినరీ, క్రేన్లు, ఆటోమొబైల్స్, ఫారెస్ట్రీ మెషినరీ, మైనింగ్ మెషినరీ, మొదలైన వాటిలో ఉపయోగిస్తారు.

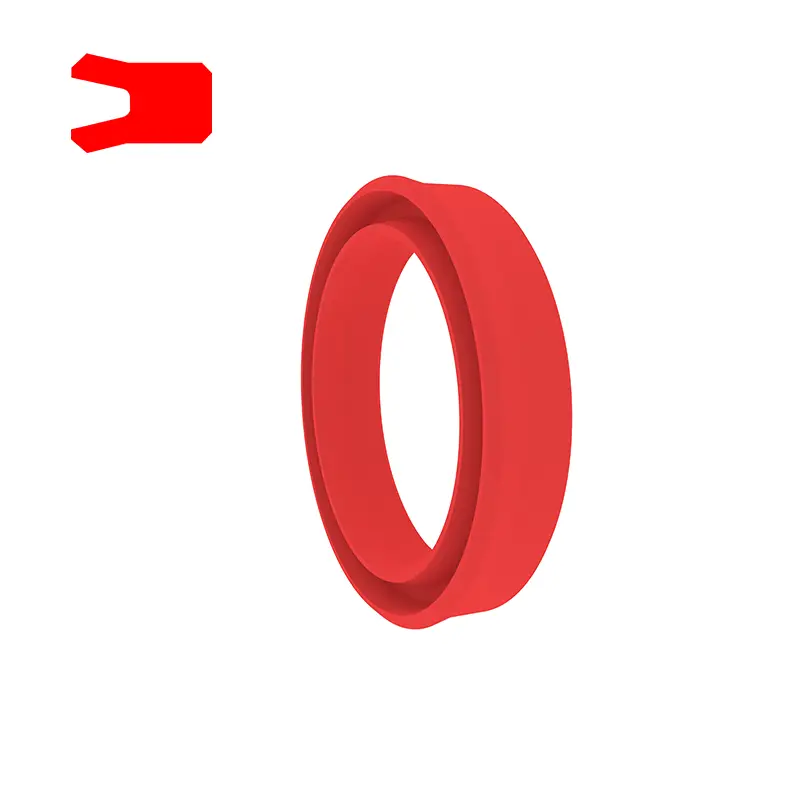

UHS- రకం ముద్ర అనేది రంధ్రాలు మరియు షాఫ్ట్‌లు రెండింటికీ సుష్ట ముద్ర, చిన్న క్రాస్-సెక్షన్‌తో, దీనిని సమగ్ర గాడిలో వ్యవస్థాపించవచ్చు. 16 ~ 32mpa కింద ఉపయోగించినప్పుడు రూట్ వద్ద నిలుపుకునే రింగ్ అవసరం.

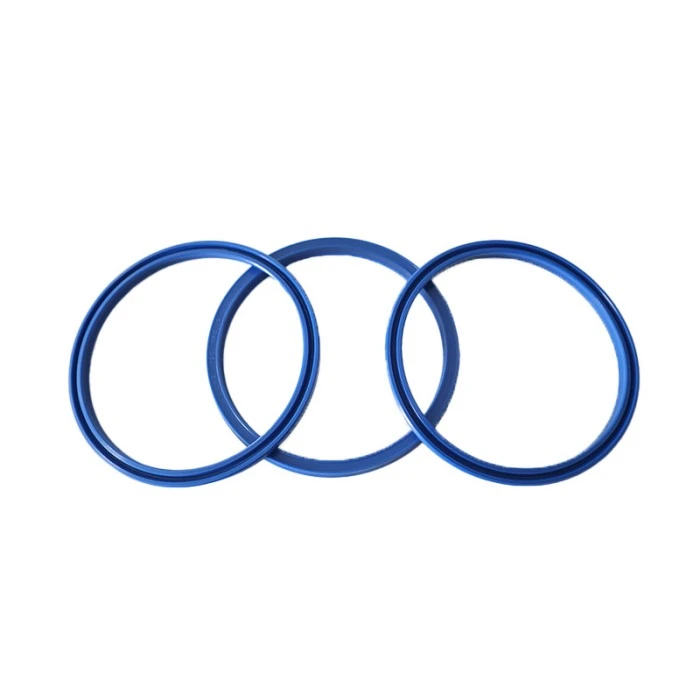

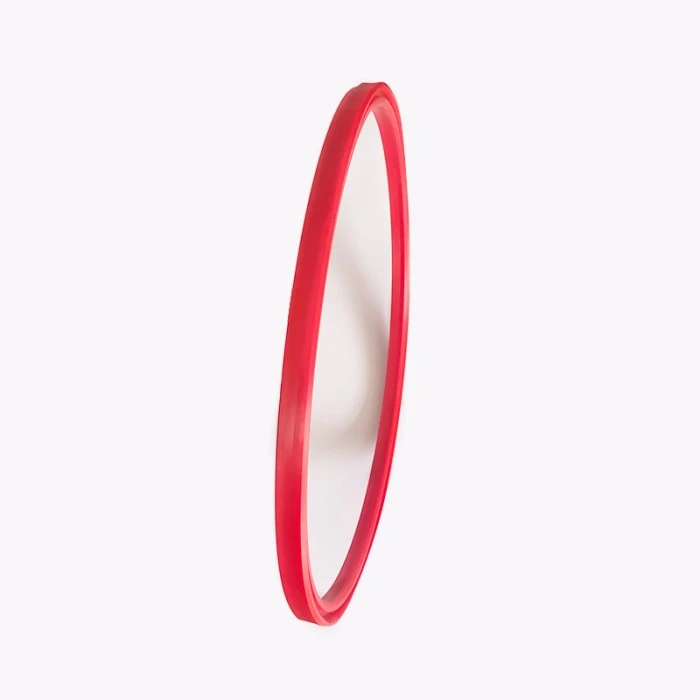

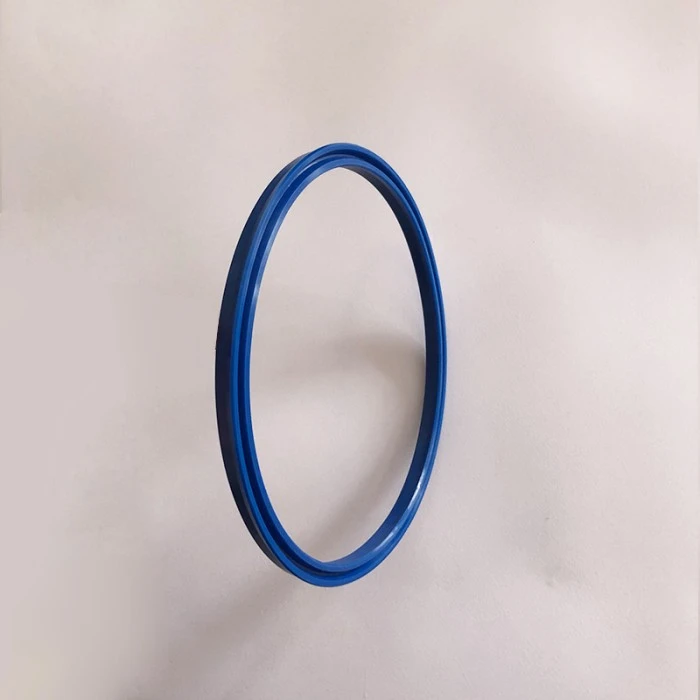

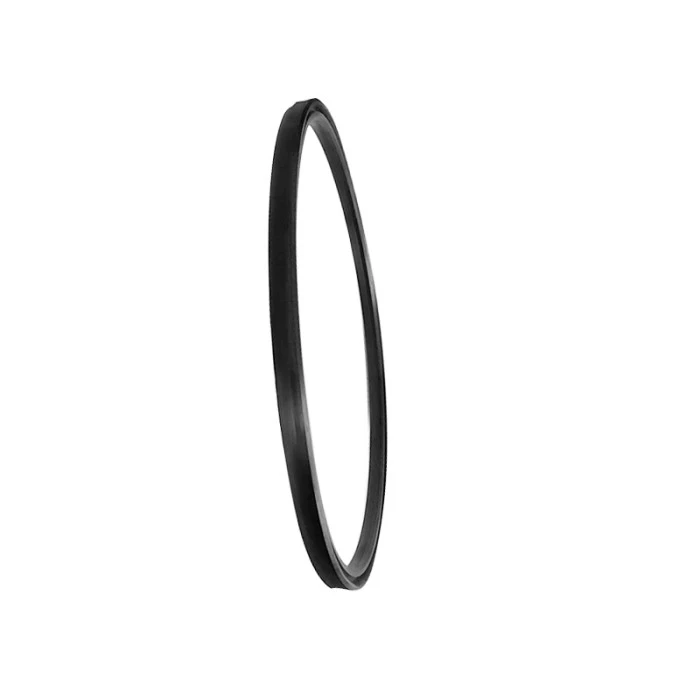

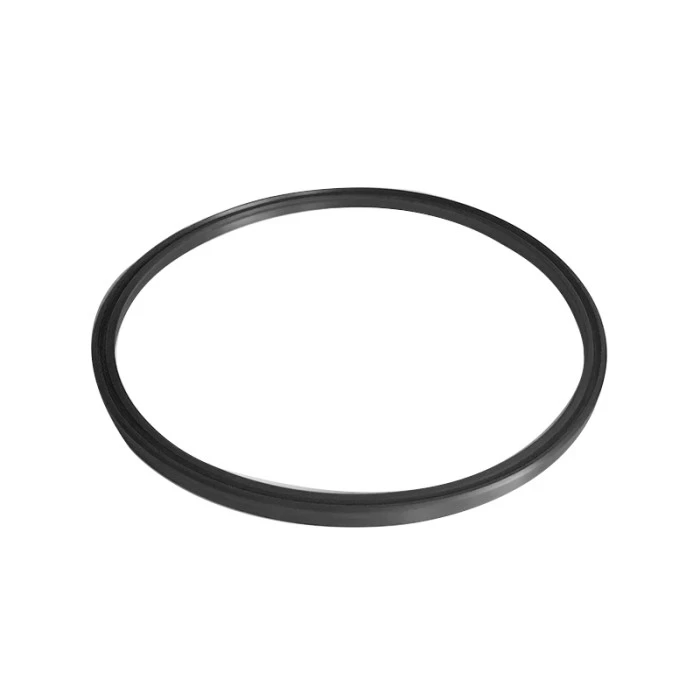

RCBKY- రకం ముద్ర అనేది మంచి డైనమిక్ మరియు స్టాటిక్ సీలింగ్ పనితీరుతో రంధ్రాలు మరియు షాఫ్ట్ రెండింటికీ సుష్ట ముద్ర. ఇది ప్రధానంగా పెద్ద వ్యాసం కలిగిన సీలింగ్ కోసం ఉపయోగించబడుతుంది, మరియు పదార్థం నైట్రిల్ రబ్బరు (NBR).

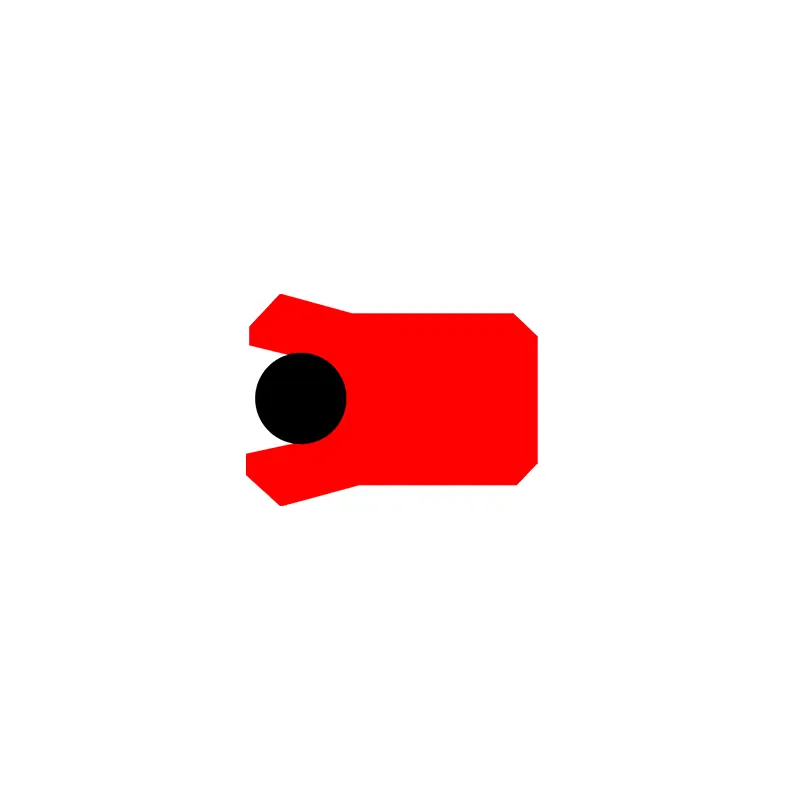

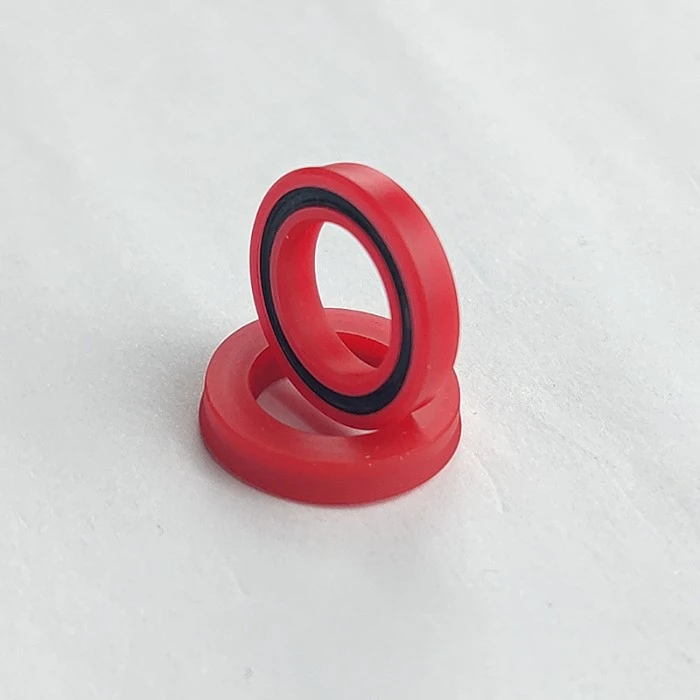

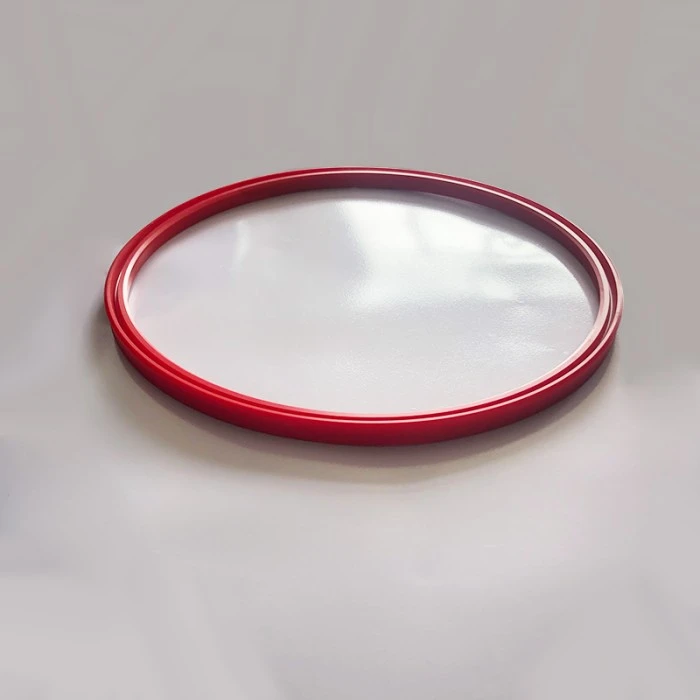

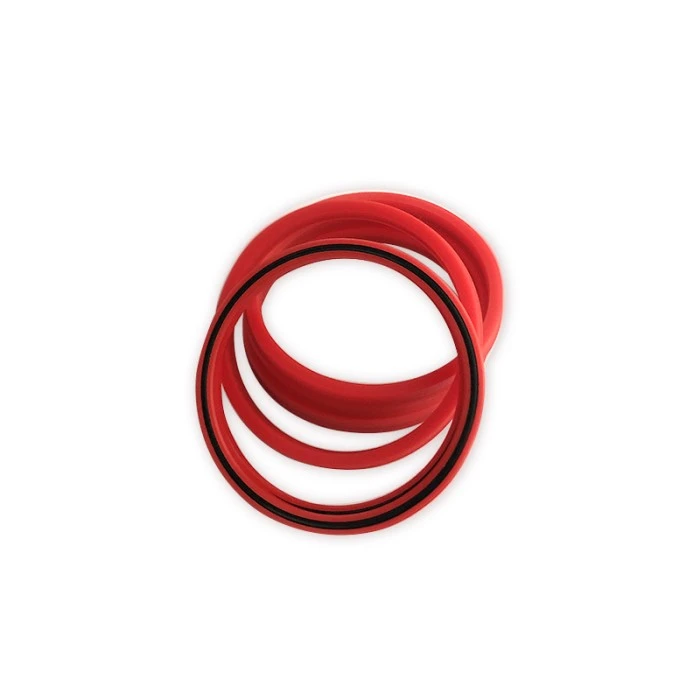

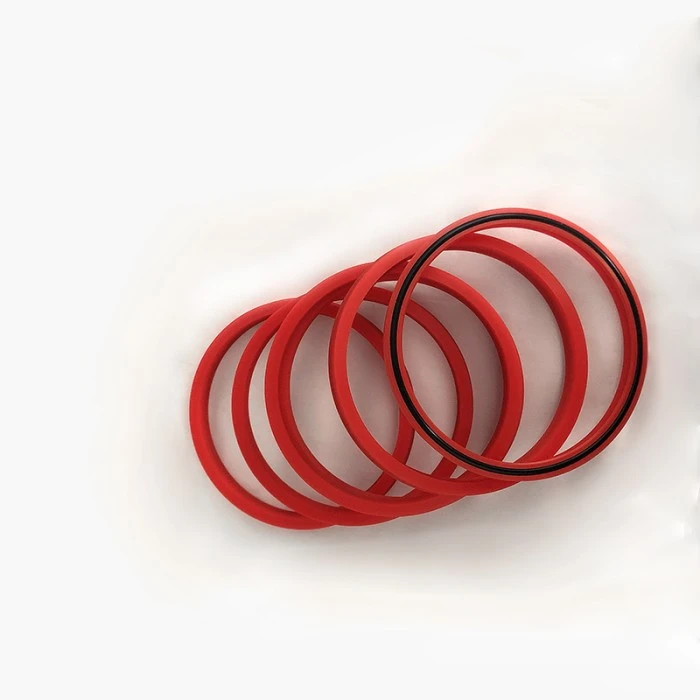

BA- రకం ముద్ర అనేది రంధ్రాలు మరియు షాఫ్ట్ రెండింటికీ సుష్ట ముద్ర, ప్రధానంగా ప్లంగర్లు, పిస్టన్ రాడ్లు, ఫోర్జింగ్ మెషీన్లు మరియు నడక పరికరాల కోసం హైడ్రాలిక్ పరికరాలను ముద్రించడానికి ఉపయోగిస్తారు. లక్షణాలు:
1. వైబ్రేషన్ లోడ్లు మరియు పీడన శిఖరాలకు సున్నితమైనది కాదు
2. మంచి యాంటీ-ఎక్స్‌ట్రాషన్ సామర్థ్యం
3. లోడ్ మరియు తక్కువ ఉష్ణోగ్రత కింద మంచి సీలింగ్
కఠినమైన పని పరిస్థితులకు అనుకూలం

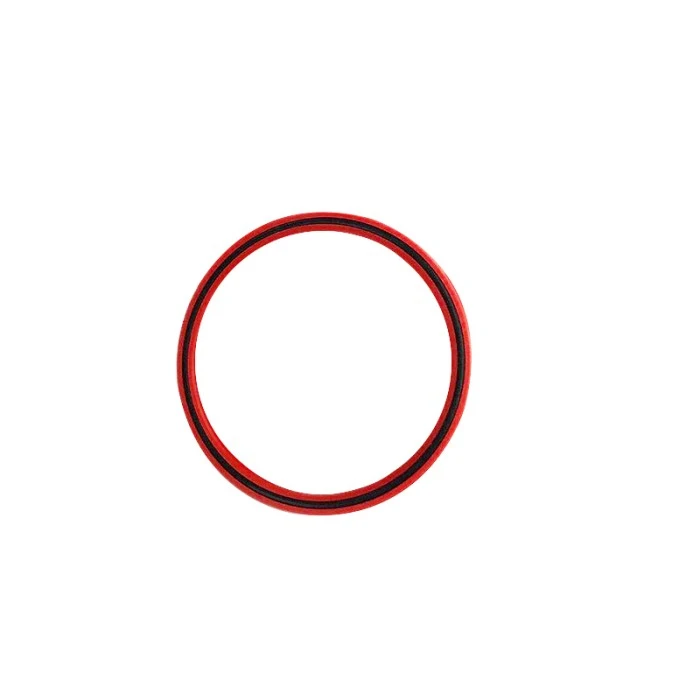

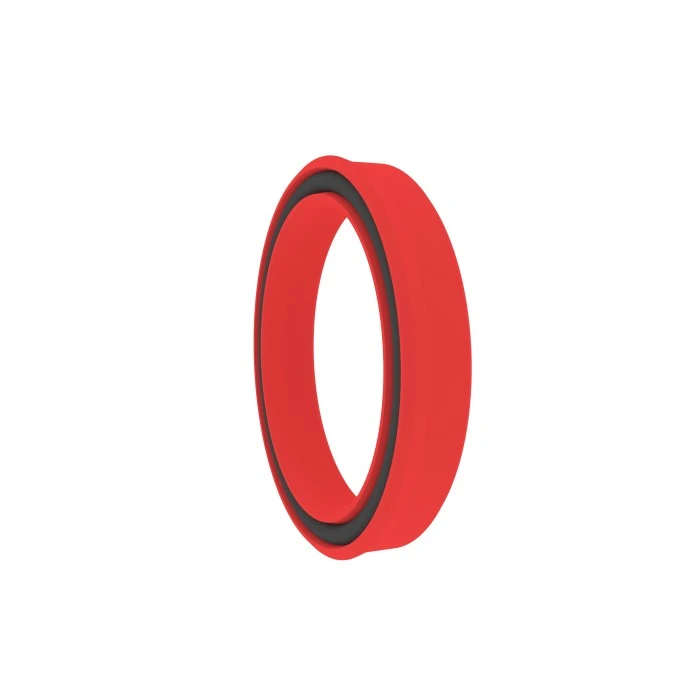

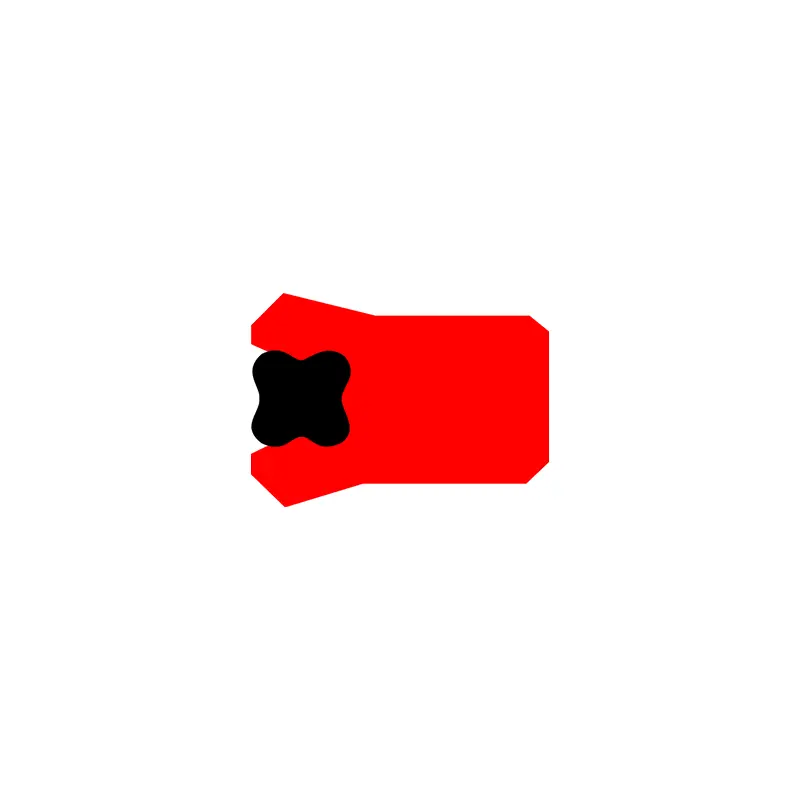

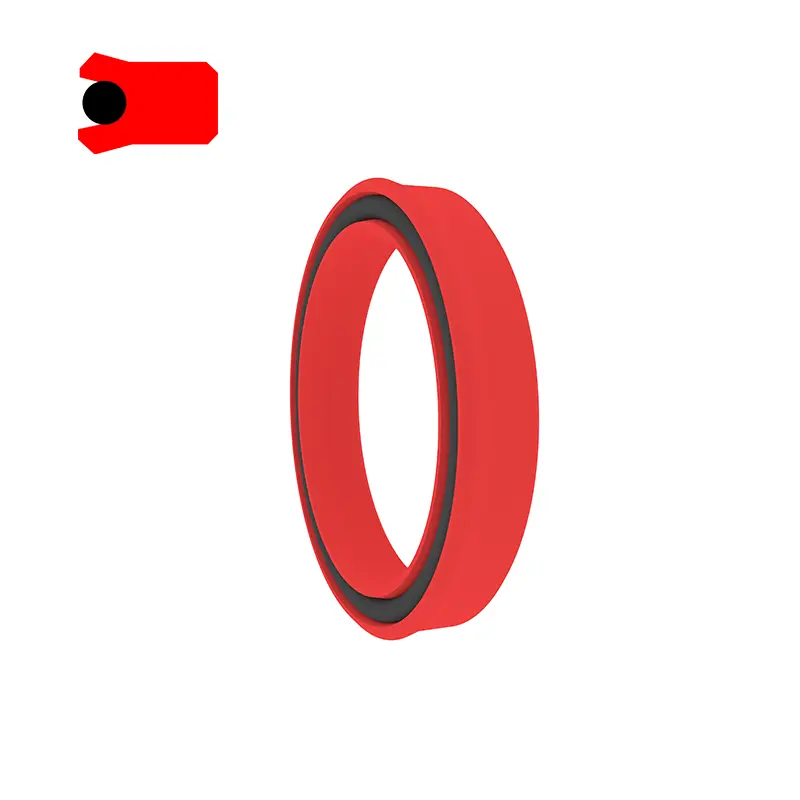

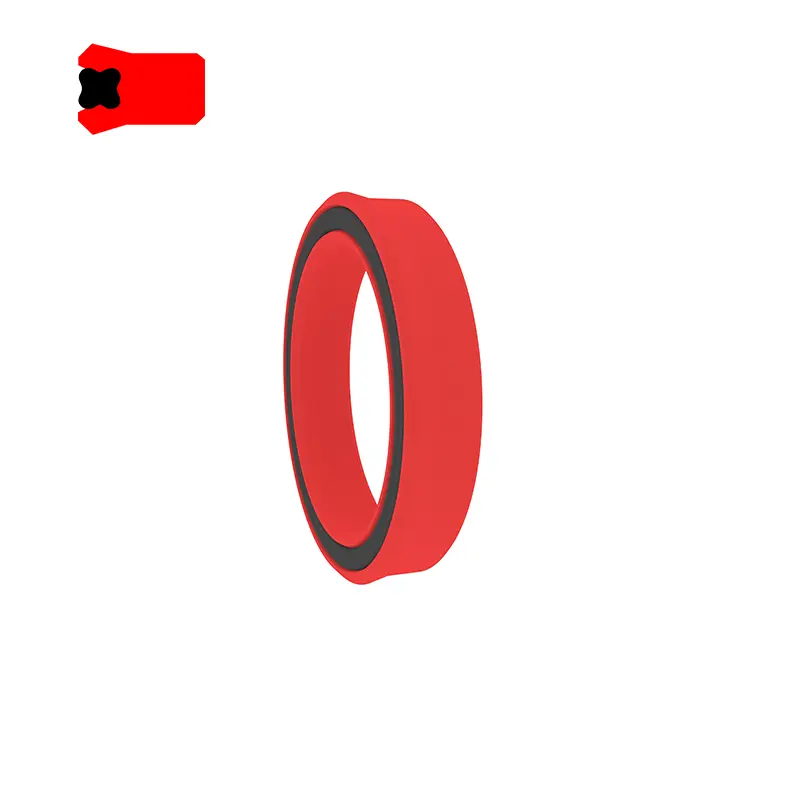

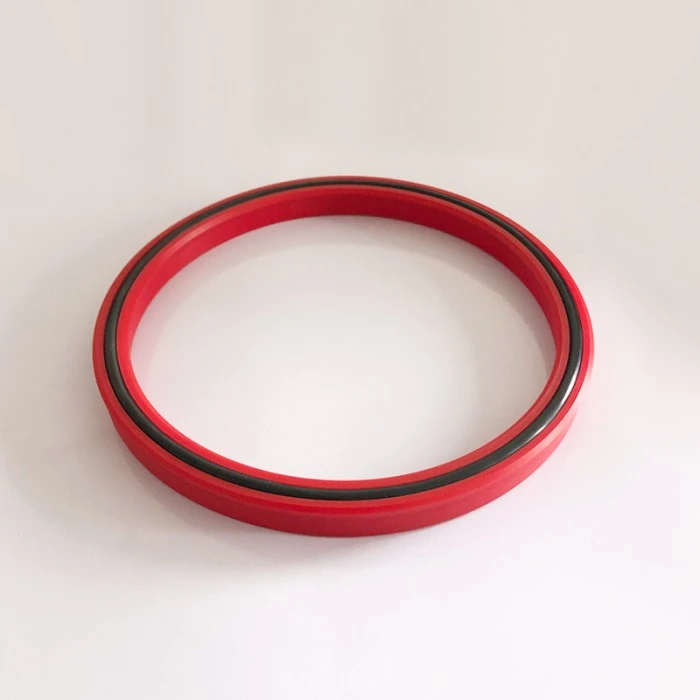

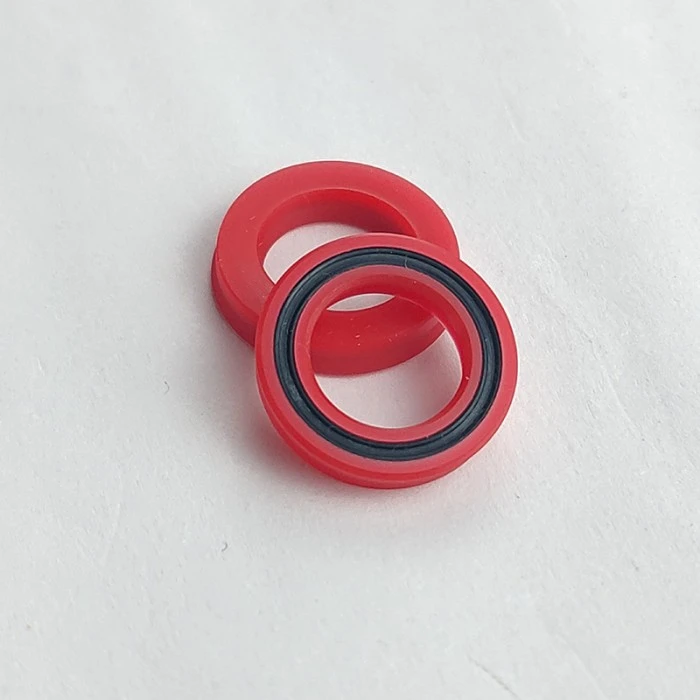

వాడ్ సీల్ రంధ్రం మరియు షాఫ్ట్ రెండింటికీ సుష్ట ముద్ర. ఇది పెదవి ముద్ర యొక్క మరింత అభివృద్ధి యొక్క ఫలితం. స్టార్ రింగ్ రేడియల్ ఫోర్స్ పాత్రను పోషిస్తుంది మరియు సీలింగ్ పెదవిని ధరించడానికి భర్తీ చేస్తుంది. సిస్టమ్ పీడనం సంపీడన మరియు వికృతమైన స్టార్ రింగ్ ద్వారా సీలింగ్ పెదవికి ప్రసారం చేయబడుతుంది, కాబట్టి అధిక మరియు తక్కువ పీడన సీలింగ్ పనితీరు అద్భుతమైనది. ఇది ప్రధానంగా నిలువు వరుసలు, పిస్టన్ రాడ్లు, ఫోర్జింగ్ మెషీన్లు మరియు నడక పరికరాల కోసం హైడ్రాలిక్ పరికరాలను సీలింగ్ చేయడానికి ఉపయోగిస్తారు. పదార్థం: పాలియురేతేన్ మెటీరియల్ (పియు) + నైట్రిల్ రబ్బరు (ఎన్బిఆర్), లక్షణాలు:
1. వైబ్రేషన్ లోడ్ మరియు పీడన శిఖరానికి సున్నితమైనది కాదు
2. మంచి యాంటీ-ఎక్స్‌ట్రాషన్ సామర్థ్యం
3. లోడ్ మరియు తక్కువ ఉష్ణోగ్రత కింద మంచి సీలింగ్
4. కఠినమైన పని పరిస్థితులకు అనువైనది
5. సుదీర్ఘ జీవితం.

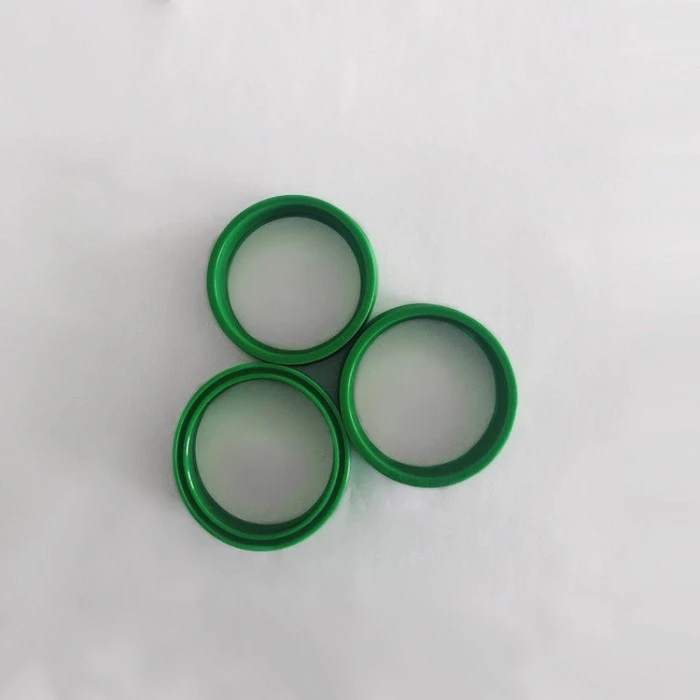

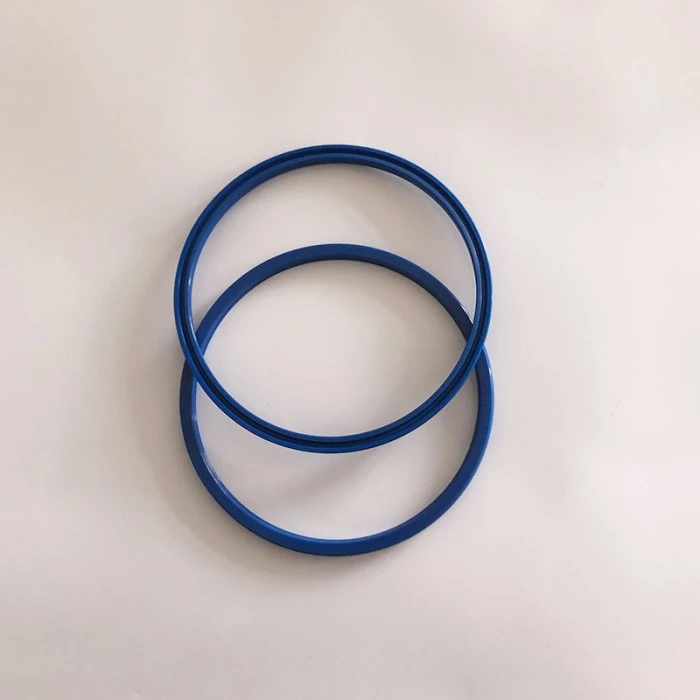

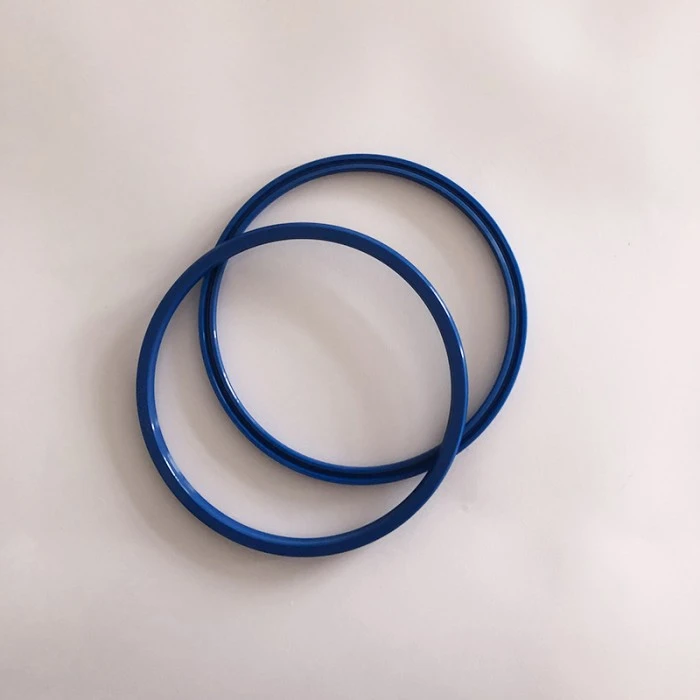

కి-ఎ టైప్ సీల్ అనేది రంధ్రం మరియు షాఫ్ట్ రెండింటికీ సుష్ట ముద్ర, ప్రధానంగా ఇంజనీరింగ్ యంత్రాలు, పారిశ్రామిక వాహనాలు, డంప్ ట్రక్కులు, వ్యవసాయ యంత్రాలు, క్రేన్లు, ఇంజెక్షన్ మోల్డింగ్ యంత్రాలు, టెలిస్కోపిక్ సిలిండర్లు, స్టీరింగ్ హైడ్రాలిక్ సిలిండర్లు మొదలైనవి. పదార్థం పాలియురేతేన్ (పియు), లక్షణాలు:
1. అద్భుతమైన డైనమిక్ మరియు స్టాటిక్ సీలింగ్ పనితీరు
2. కాంపాక్ట్ నిర్మాణం, గాడి గ్రౌండ్ అధిక ఉపరితల కరుకుదనాన్ని అనుమతిస్తుంది
3. కుహరం యొక్క పరిమిత రేడియల్ డైమెన్షన్ స్పేస్ కోసం డిజైన్
ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:
పదార్థ ఎంపిక:
మరియు
ప్రామాణిక పదార్థం: పాలియురేతేన్ మెటీరియల్ పియు ఇతర ఐచ్ఛిక పదార్థాలు: నైట్రిల్ రబ్బరు R01, ఫ్లోరోరబ్బర్ R02 (దయచేసి మా కంపెనీని సంప్రదించండి)
ఉహ్స్
ప్రామాణిక పదార్థం: నైట్రిల్ రబ్బరు R01 ఇతర ఐచ్ఛిక పదార్థాలు: పాలియురేతేన్ మెటీరియల్ PU, ఫ్లోరోరబ్బర్ R02
బా
పాలియురేతేన్ మెటీరియల్ పు + నైట్రిల్ రబ్బరు R01
క్రమం ఉదాహరణ:
ఆర్డరింగ్ ఉదాహరణ: హోల్ షాఫ్ట్ యూనివర్సల్ సీల్ UN50 × 65 × 10PU (DXDXH) + మెటీరియల్ కోడ్
ఆర్డరింగ్ ఉదాహరణ: హోల్-షాఫ్ట్ యూనివర్సల్ సీల్ UHS50 × 60x6 R01 (DXD × H) + మెటీరియల్ కోడ్
Rcbky
బా
ఆర్డరింగ్ ఉదాహరణ: BA50 × 60 × 10 (D × D × H)
ఏమి
To-a

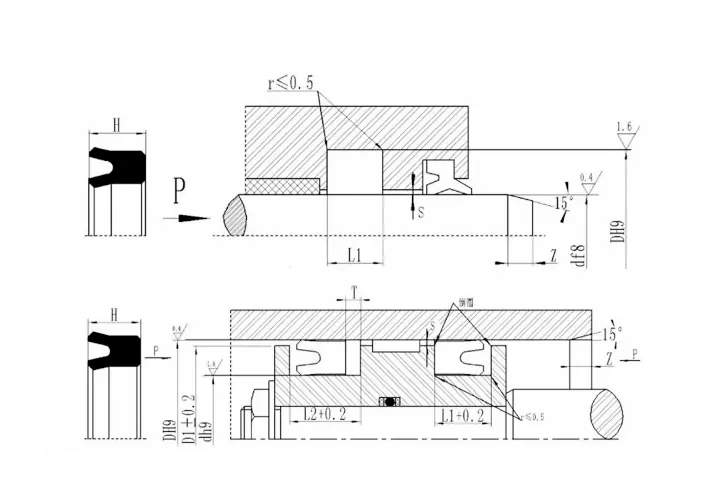

లక్షణాలు మరియు కొలతలు:

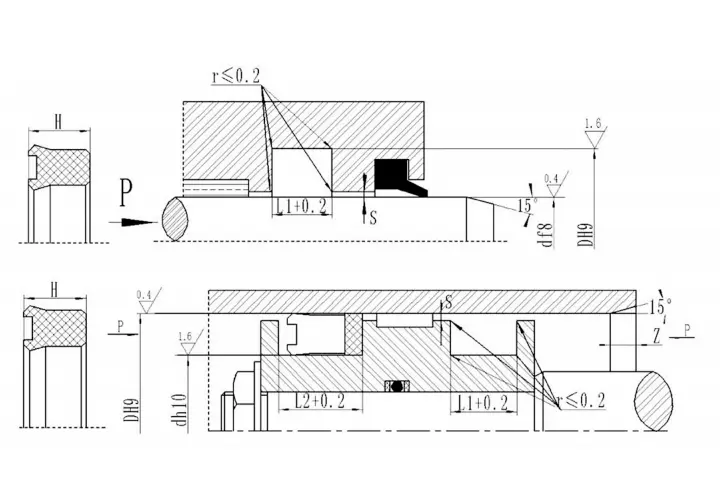

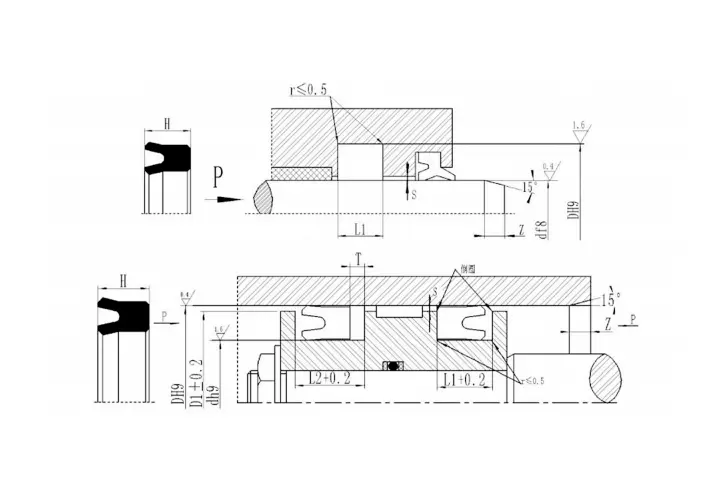

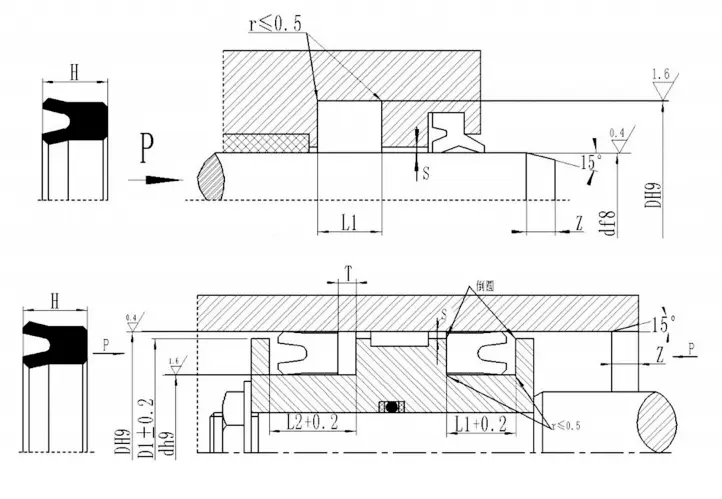

ఉహ్స్| లక్షణాలు మరియు గాడి కొలతలు | ||||||||||||||
| ఉత్పత్తి సంఖ్య | d | D | H | ఎల్ 1 | ఎల్ 2 | T |
|
ఉత్పత్తి సంఖ్య | d | D | H | ఎల్ 1 | ఎల్ 2 | T |
| Uhs-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| ప్రామాణిక పరిమాణ పట్టిక ఆర్డరింగ్ ఉదాహరణ: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| ఉత్పత్తి సంఖ్య | D | d | H | నుండి | ఎల్ 1 | ఎల్ 2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| ప్రామాణిక పరిమాణ పట్టిక | ||||||||||||||||||
| d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| ప్రామాణిక పరిమాణ పట్టిక క్రమం ఉదాహరణ: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45 ఎ | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| గమనిక: మారిన ముద్రలు ఈ పట్టిక ద్వారా పరిమితం కాలేదు మరియు ఏ పరిమాణంలోనైనా సరఫరా చేయవచ్చు. | ||||||||||||||||||
| స్పెసిఫికేషన్స్ ఆర్డరింగ్ ఉదాహరణ: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
|
d | D | H | ఎల్ 1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
