పిస్టన్ రంధ్రాల కోసం హైడ్రాలిక్ సీల్స్

చైనా తయారీదారు రూచెన్ సీల్స్ నుండి పిస్టన్ రంధ్రాల కోసం మీరు హైడ్రాలిక్ సీల్స్ కొనుగోలు చేయవచ్చు. మా గొప్ప పరిశ్రమ అనుభవం మరియు కస్టమర్-ఆధారిత తత్వశాస్త్రం ఈ రకమైన ఉత్పత్తిని వివిధ రకాల పదార్థాలు మరియు నిర్మాణాత్మక కలయికలను కలిగి ఉండటానికి అనుమతిస్తుంది, సీల్స్, తక్కువ ఘర్షణ, అధిక జీవితం, మంచి సీలింగ్ మరియు కొన్ని సంస్థాపనా సమస్యలను కూడా పరిష్కరించగల పలు రకాల పని పరిస్థితులను కవర్ చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

పిస్టన్ రంధ్రాల కోసం హైడ్రాలిక్ సీల్స్, మా ఫ్యాక్టరీ మరియు ఆర్ అండ్ డి సెంటర్‌లో, ఉపవిభజన నమూనాలు మరియు రకాలు ఉన్నాయి, వీటిలో ప్రతి దాని స్వంత లక్షణాలు ఉన్నాయి, కాని మేము కఠినమైన నాణ్యత నియంత్రణను సాధించాము.

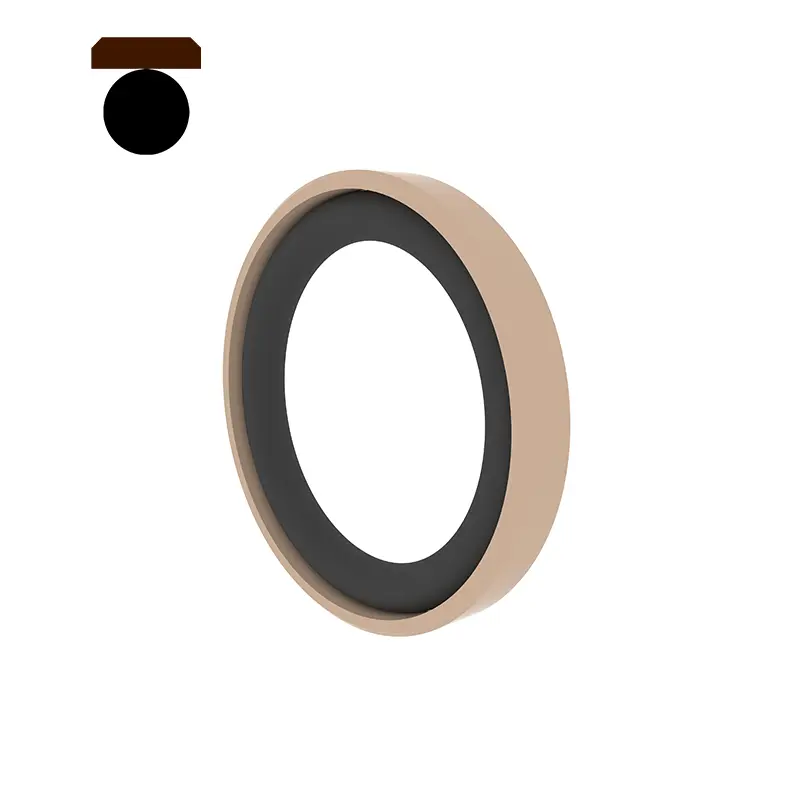

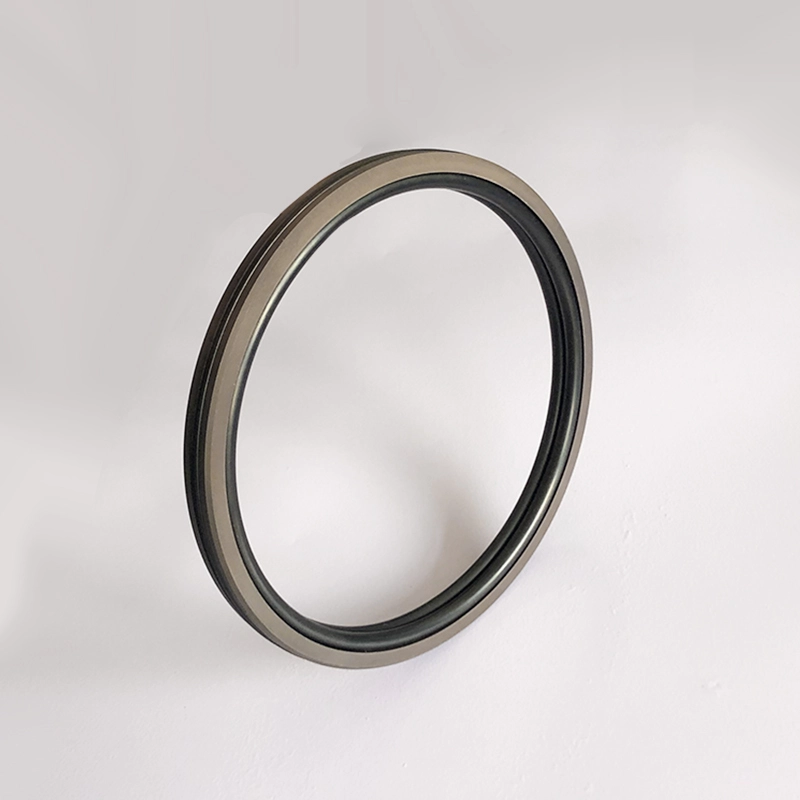

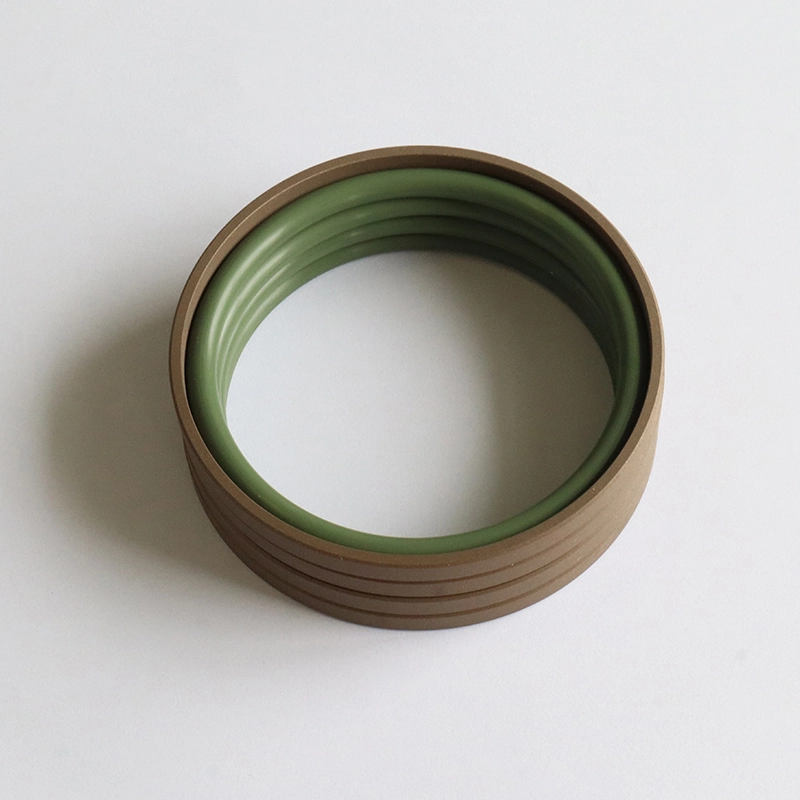

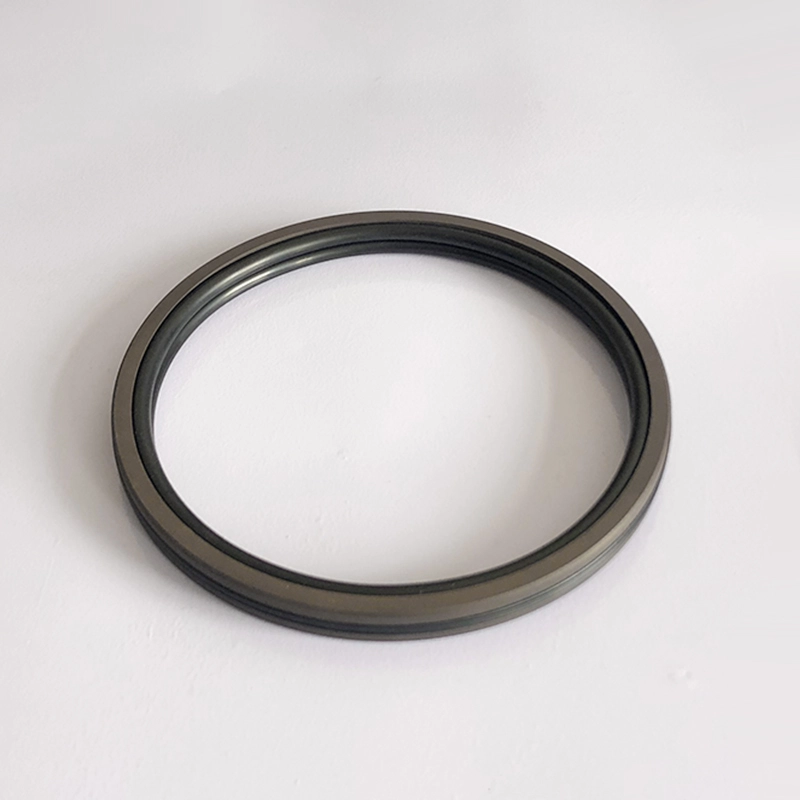

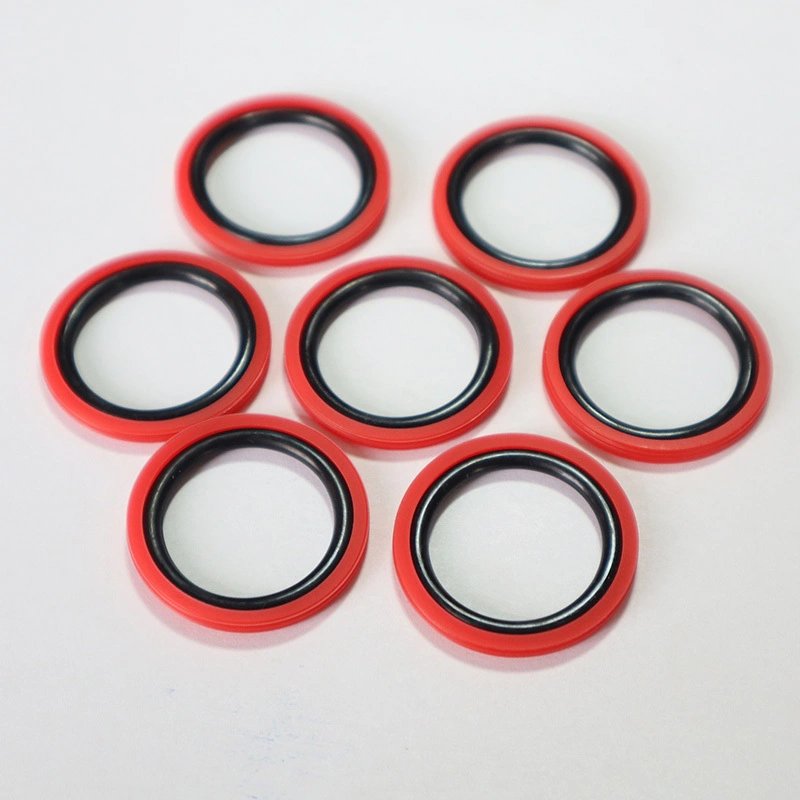

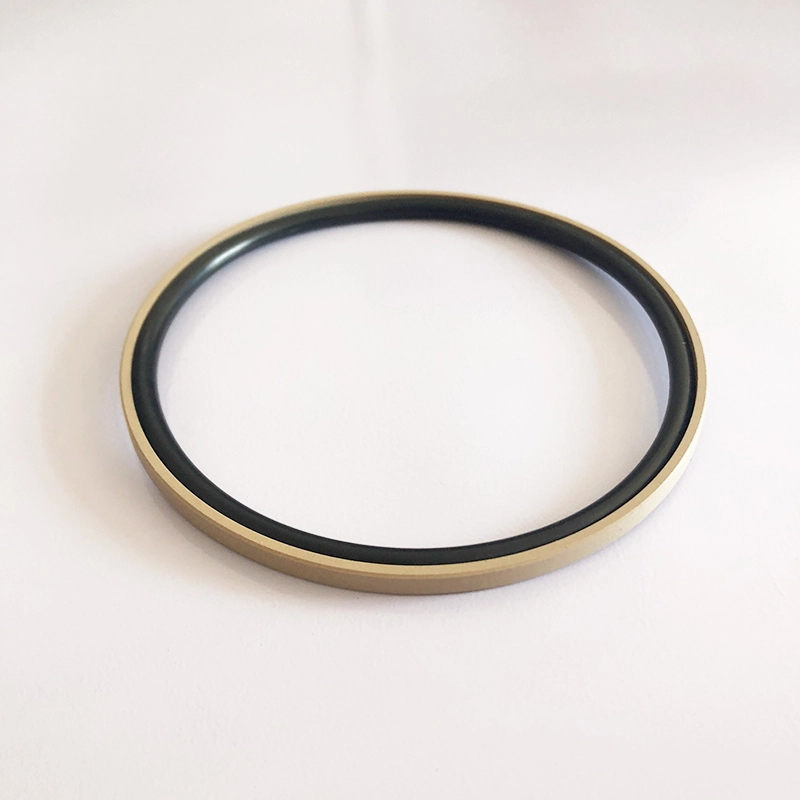

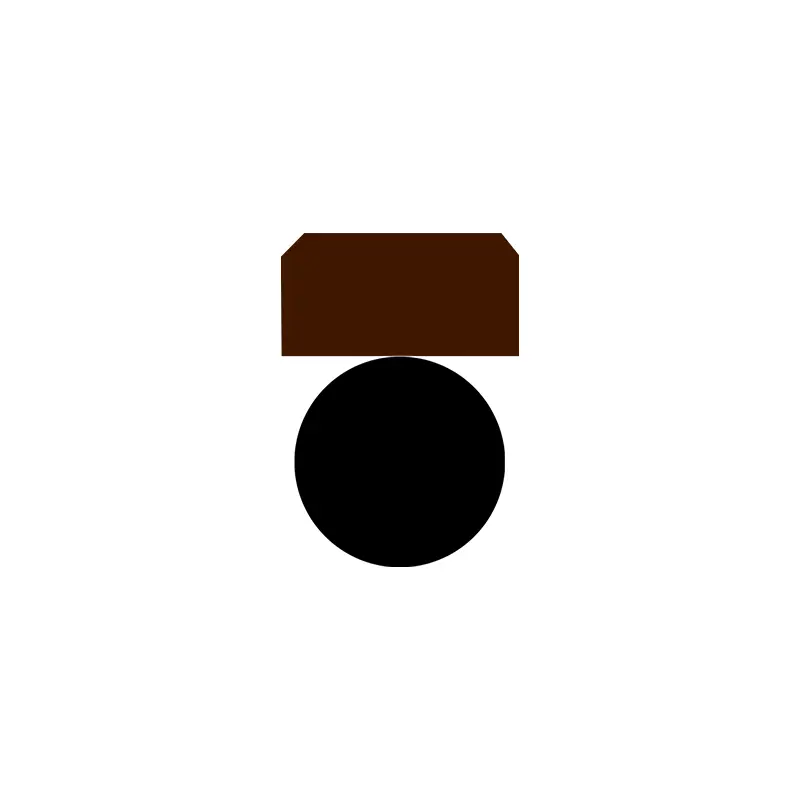

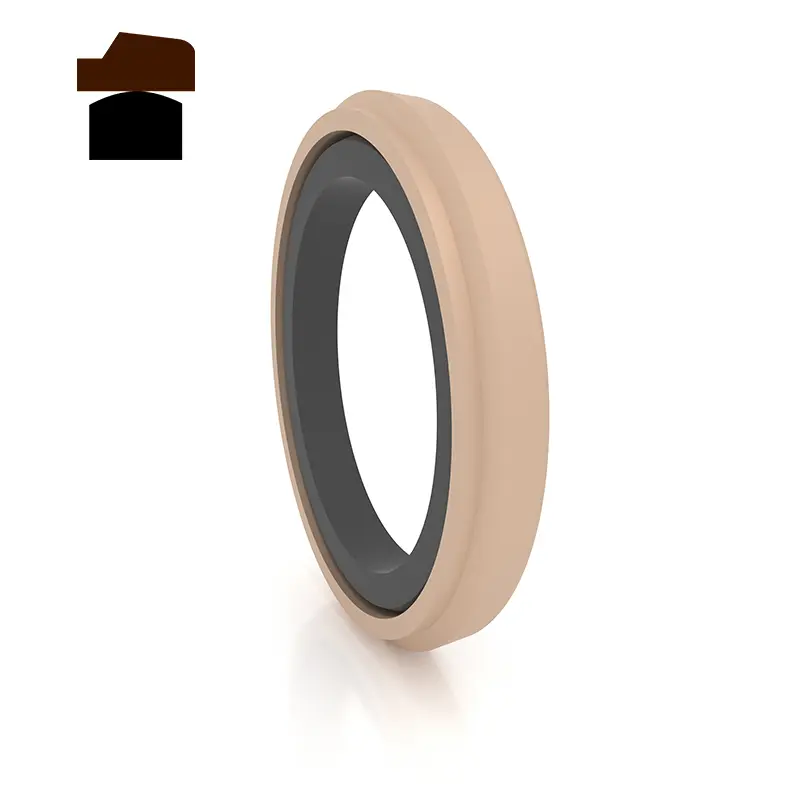

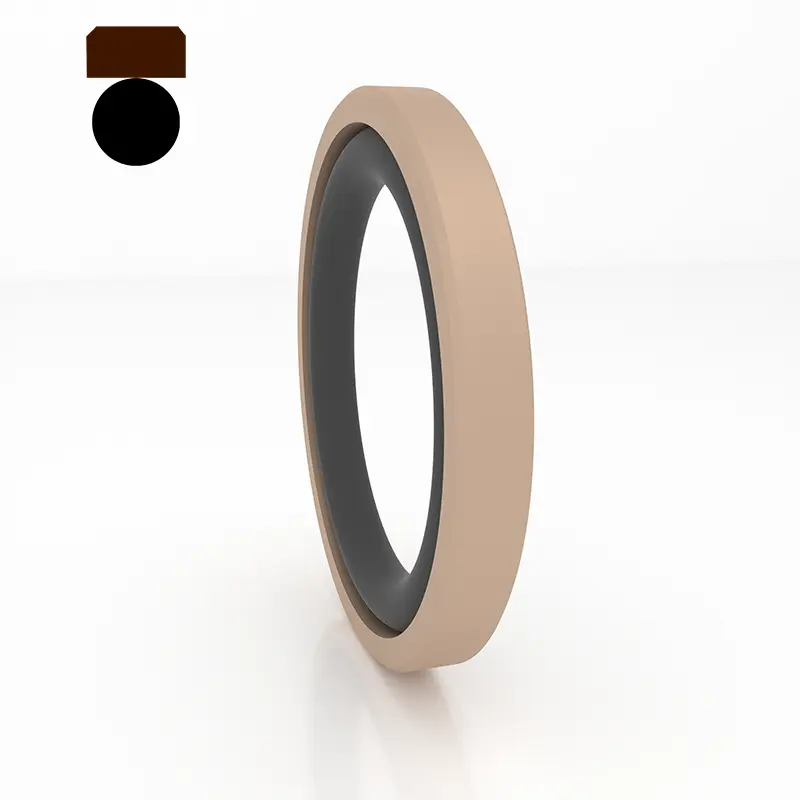

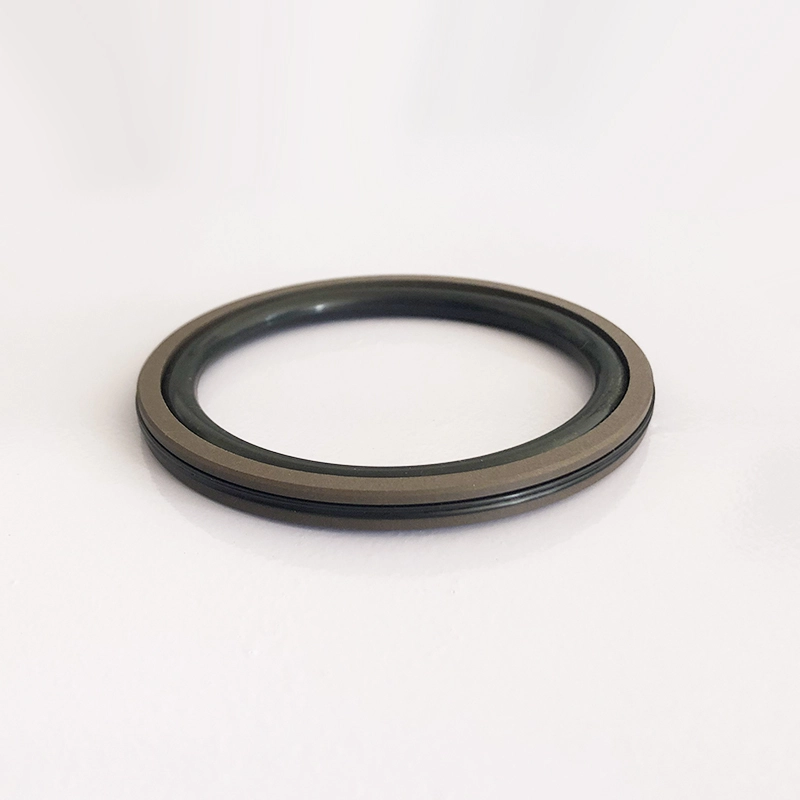

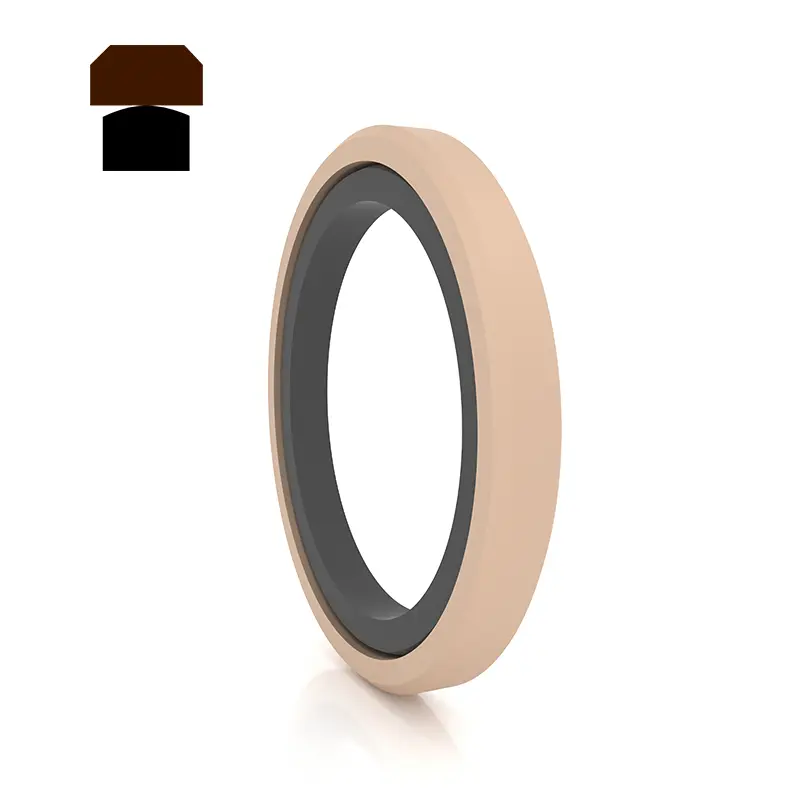

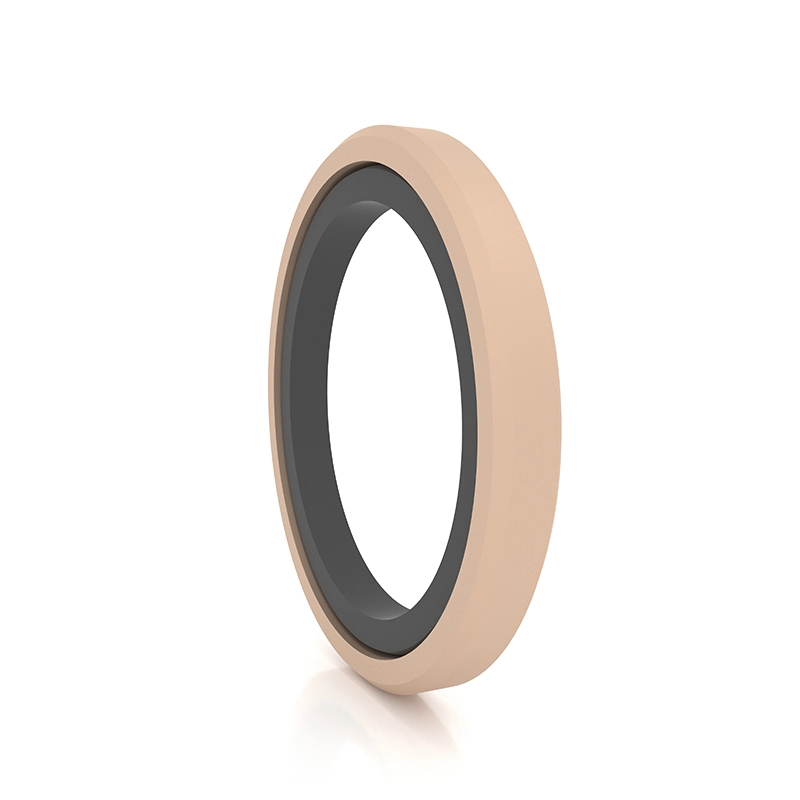

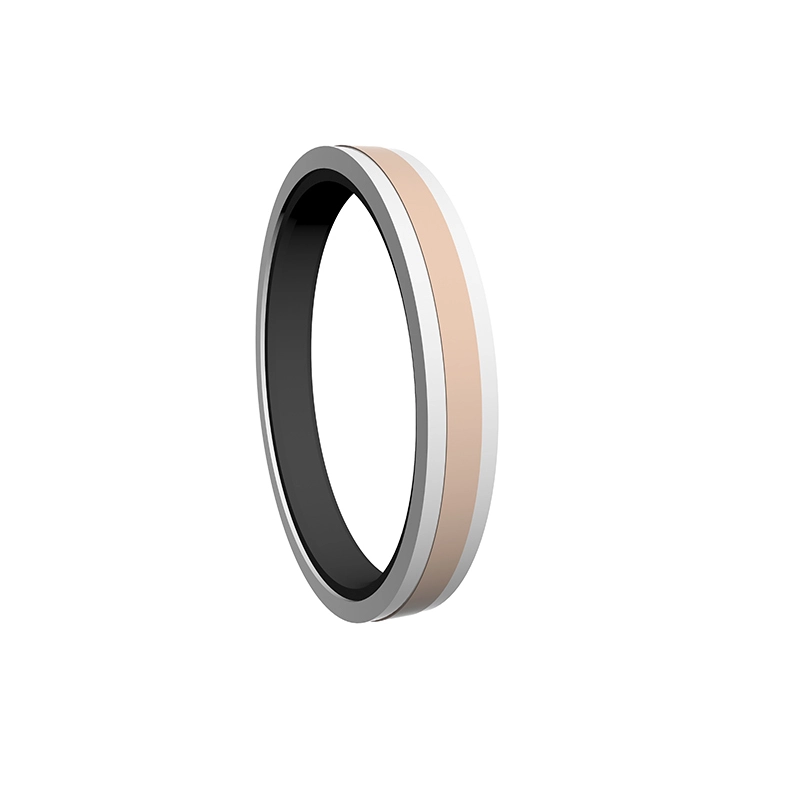

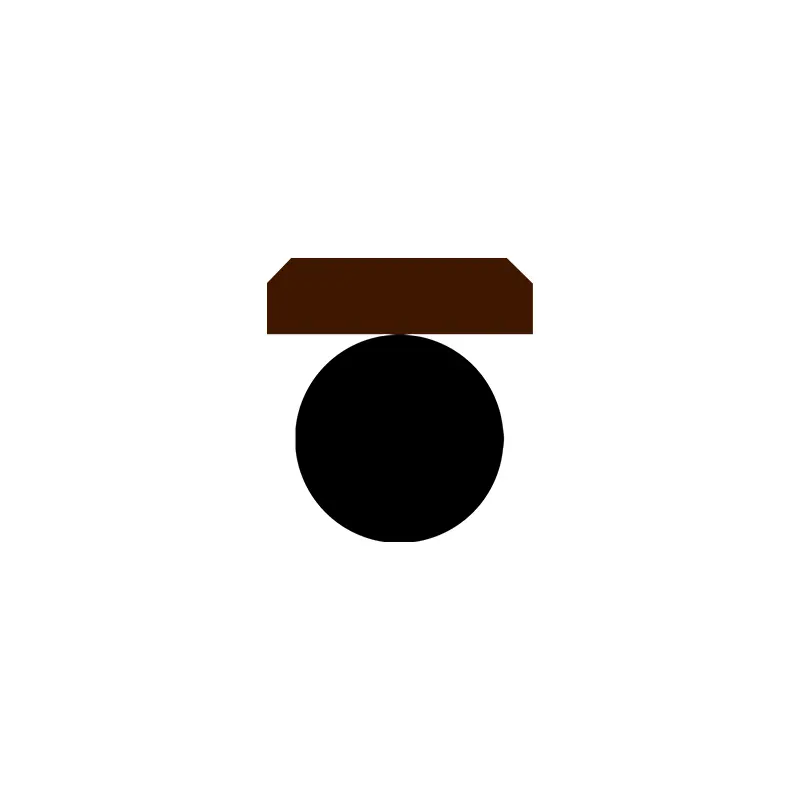

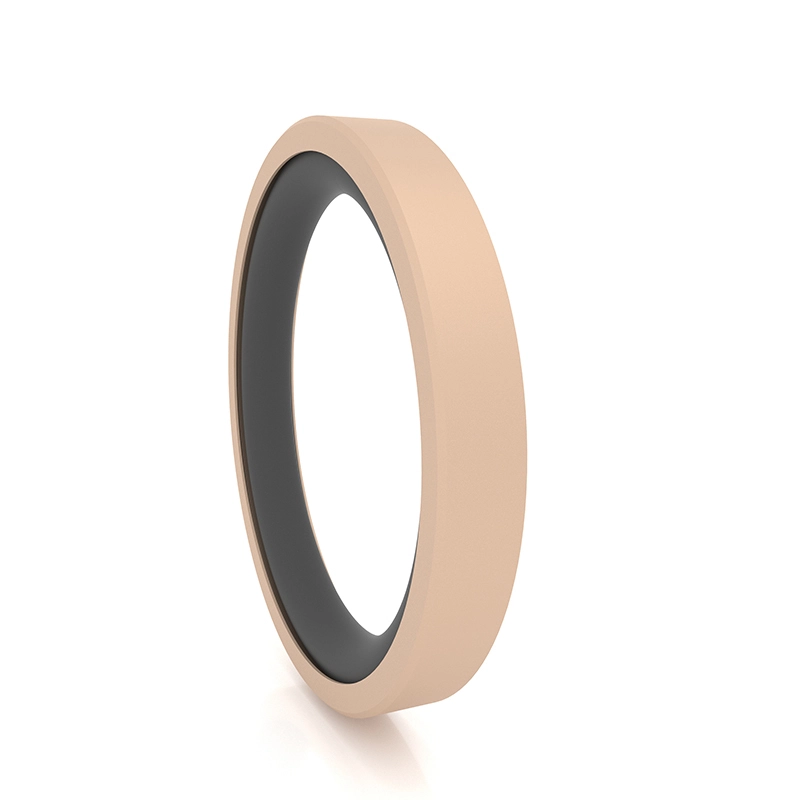

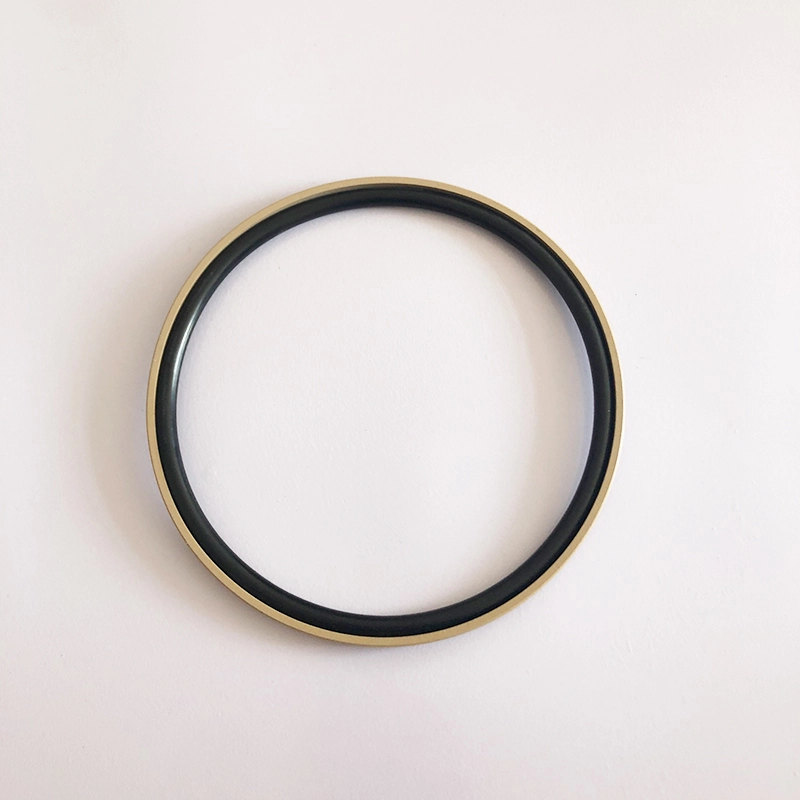

RC61 మరియు RC62 నిండిన PTFE దీర్ఘచతురస్రాకార సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటాయి, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనువైనది. RC61-B నిండిన PTFE స్టెప్డ్ సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ యూనిడైరెక్షనల్ ప్రెజర్ సీలింగ్‌కు అనువైనది. RC62-B అనేది హెవీ-డ్యూటీ రివర్స్ స్టెప్ సీల్, ఇది ఏకదిశాత్మక పీడన సీలింగ్‌ను సీలింగ్ చేయడానికి అనువైనది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. ఇది సాధారణంగా భారీ హైడ్రాలిక్ పరికరాల కోసం గైడ్ రింగ్‌తో కలిపి ఉపయోగించబడుతుంది. 30 మిమీ కంటే తక్కువ వ్యాసం కలిగిన సిలిండర్ల కోసం స్ప్లిట్ (ఓపెన్) కమ్మీలను ఉపయోగించాలి. లక్షణాలు:

1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;

2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;

3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;

4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

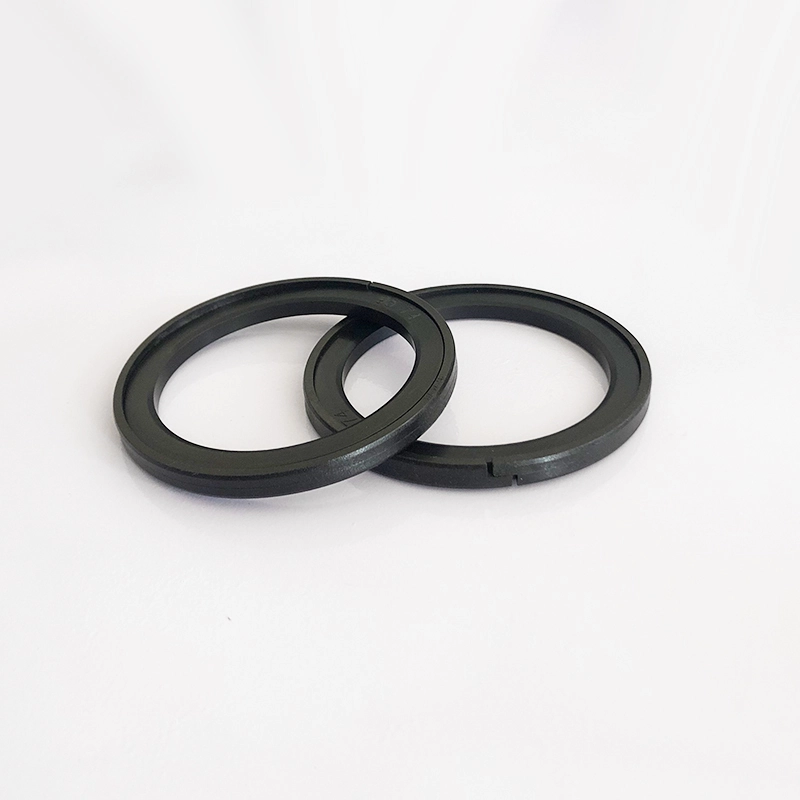

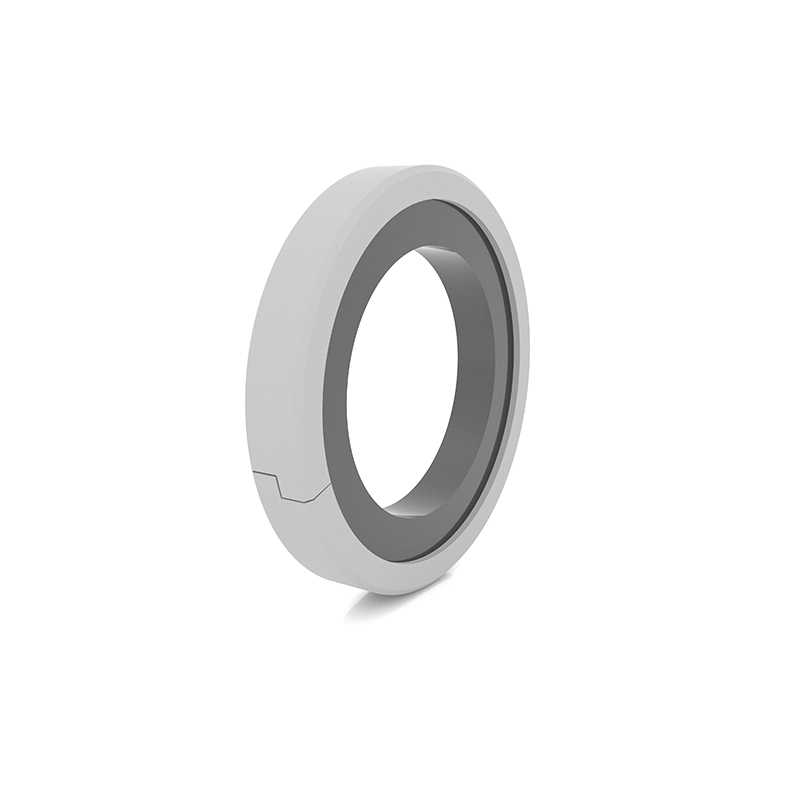

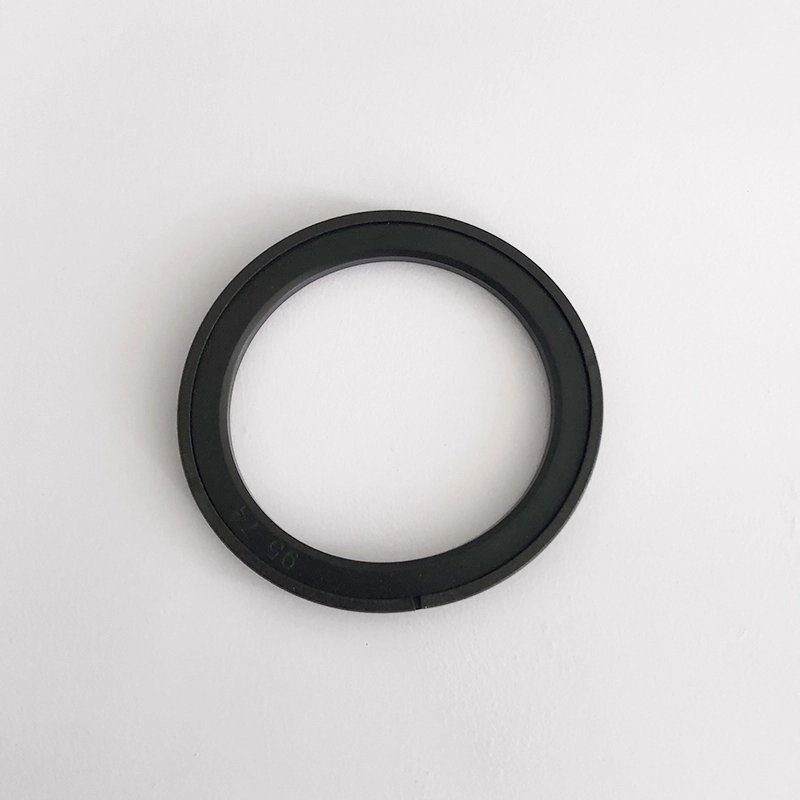

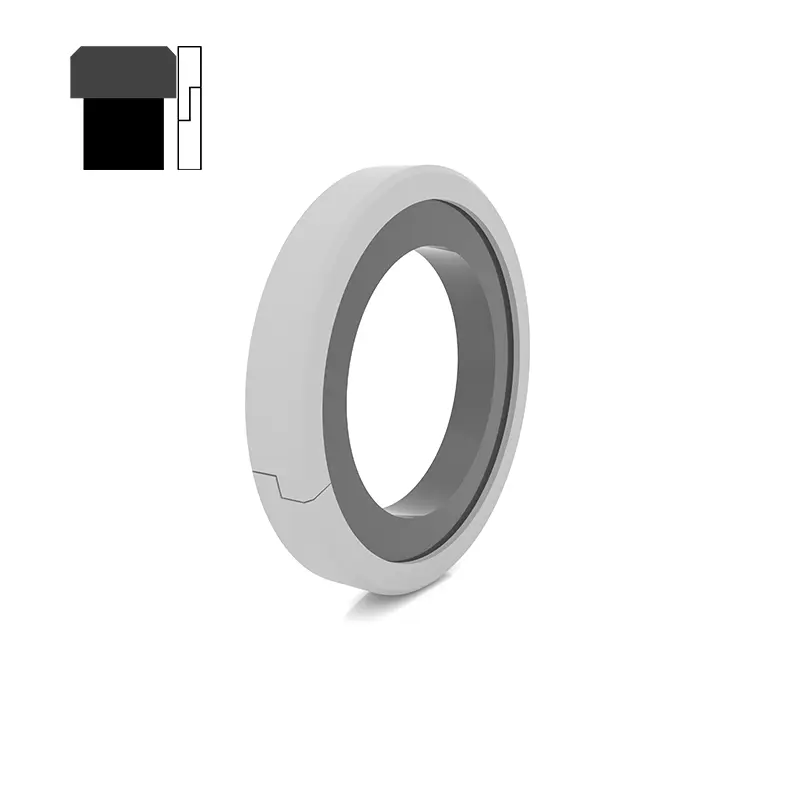

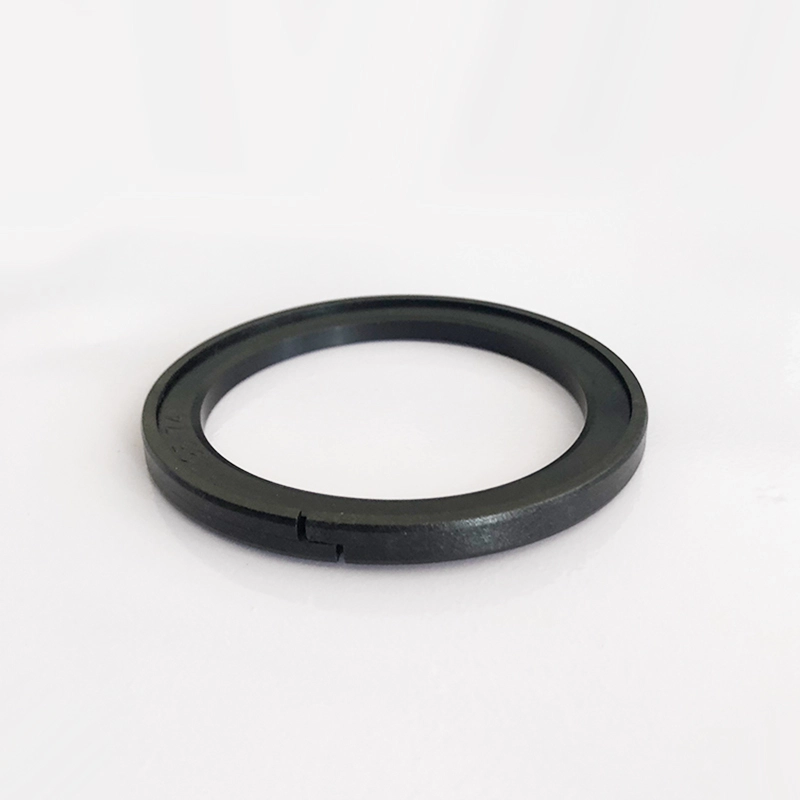

సరే ప్రత్యేక పదార్థంతో తయారు చేసిన థర్మోప్లాస్టిక్ ఓపెన్ సీలింగ్ రింగ్ మరియు దీర్ఘచతురస్రాకార రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. రబ్బరు రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ బహిరంగ నిర్మాణాన్ని అవలంబిస్తుంది కాబట్టి, గ్లైడ్ రింగ్‌కు ఇన్‌స్టాల్ చేయవలసిన ప్రత్యేక సాధనాలు అవసరమయ్యే సమస్య పరిష్కరించబడుతుంది. లక్షణాలు:

1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, గగుర్పాటు లేదు;

2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;

3. సరళమైన మరియు అనుకూలమైన సంస్థాపన, అసెంబ్లీ సాధనాలు అవసరం లేదు;

4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

5. మంచి యాంటీ-ఎక్స్‌ట్రాషన్ పనితీరు, పెద్ద ఎక్స్‌ట్రాషన్ అంతరాన్ని అనుమతిస్తుంది.

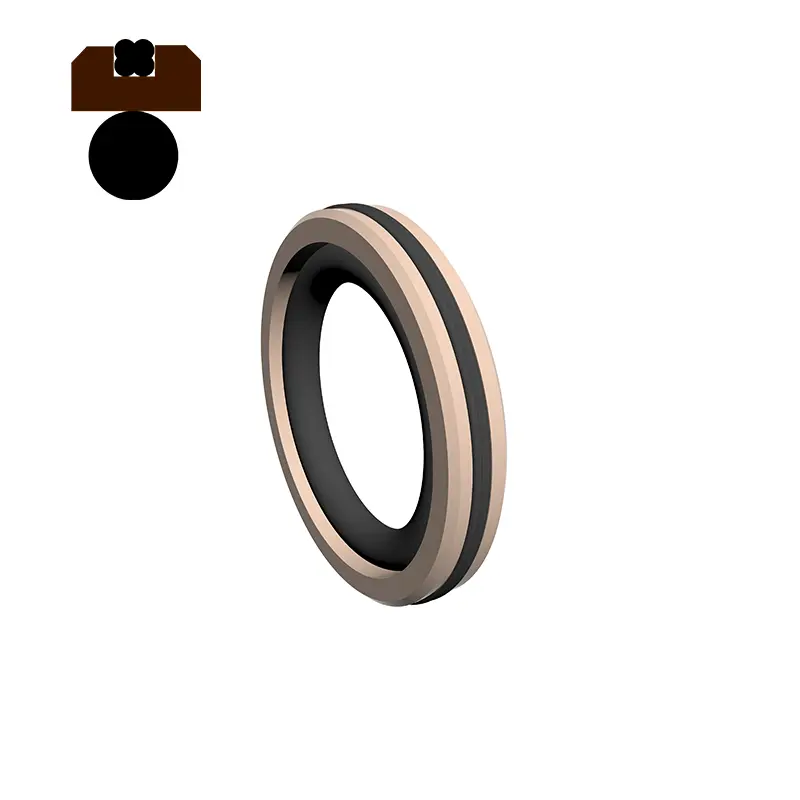

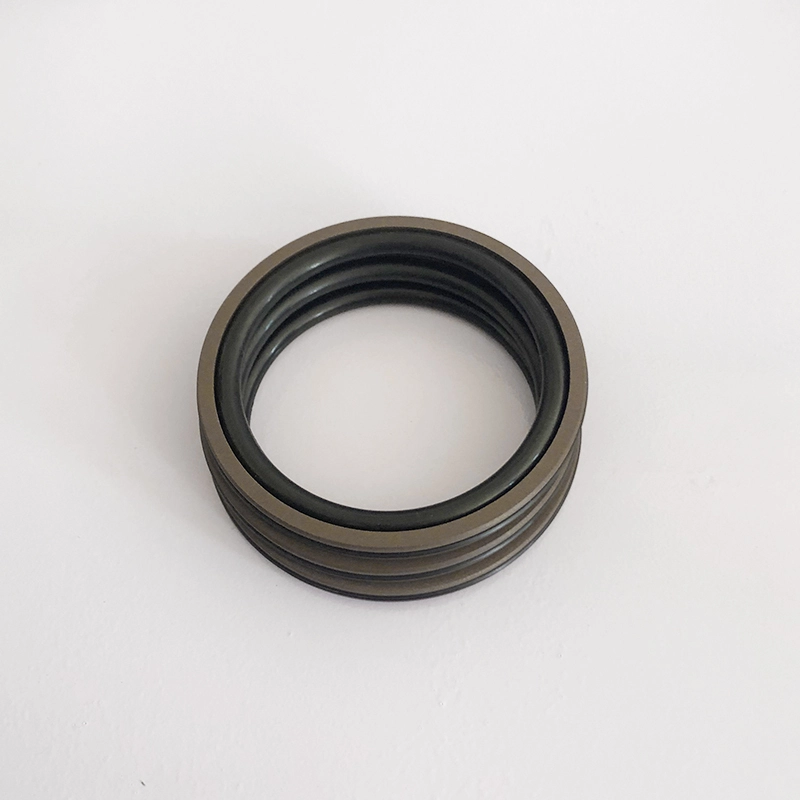

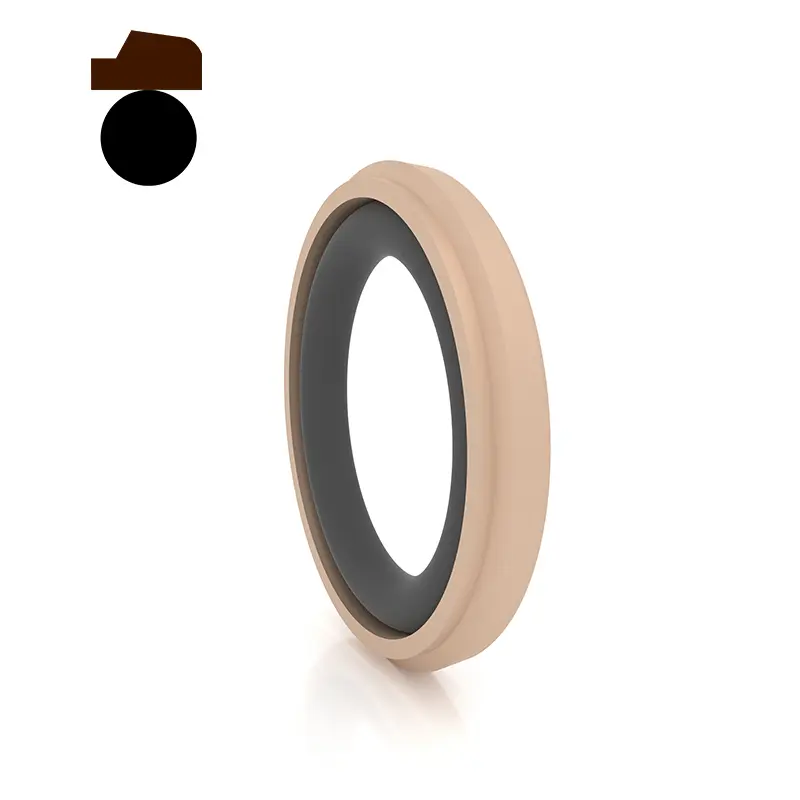

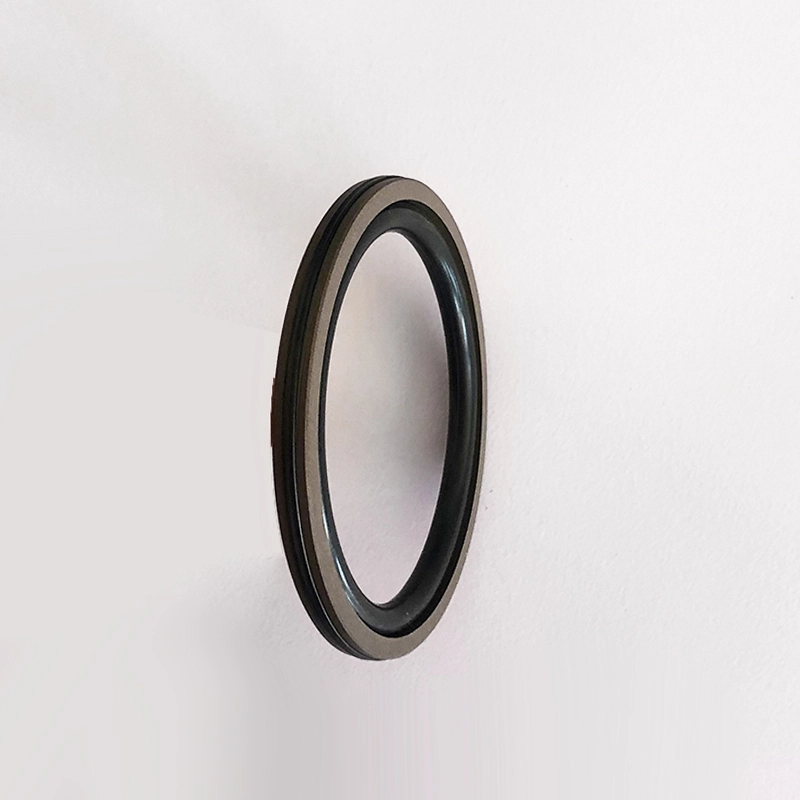

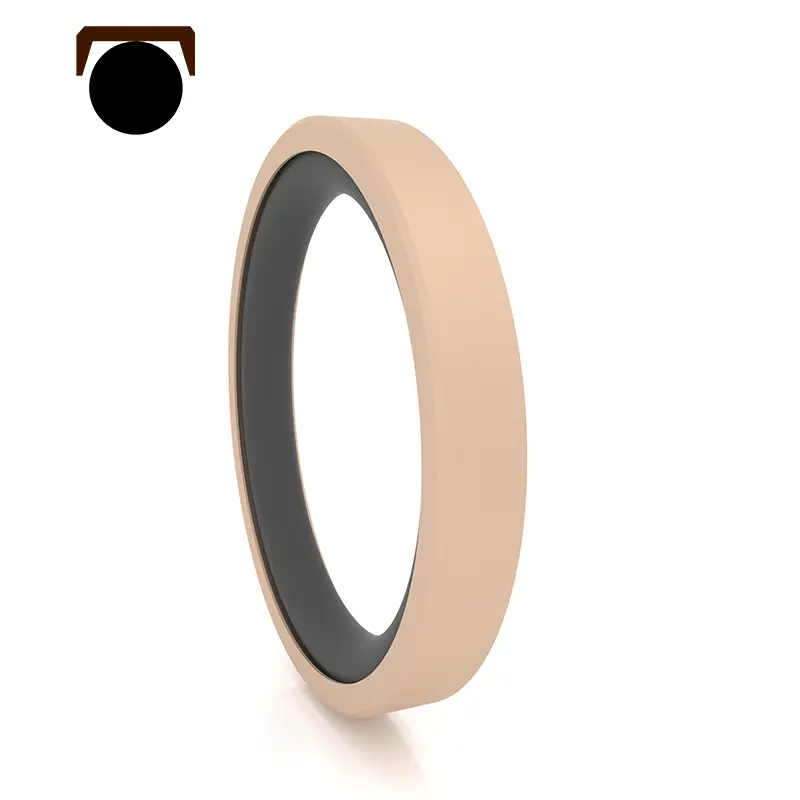

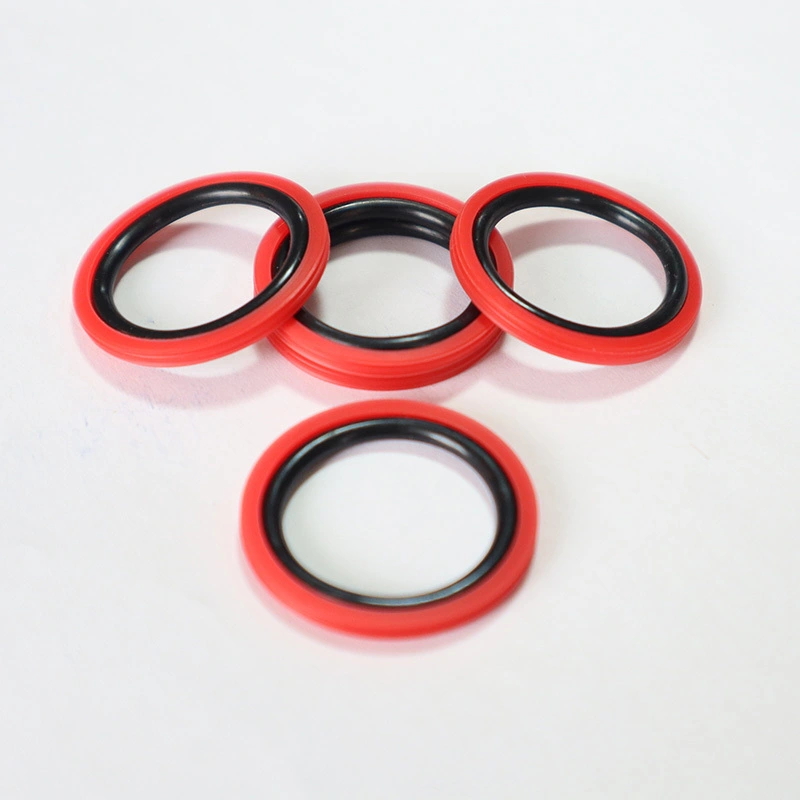

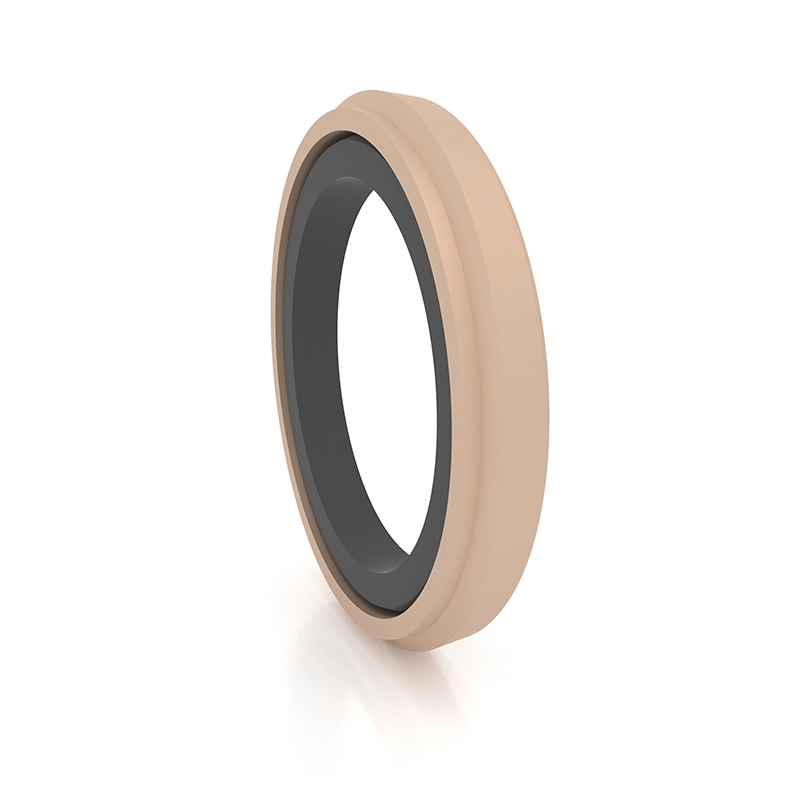

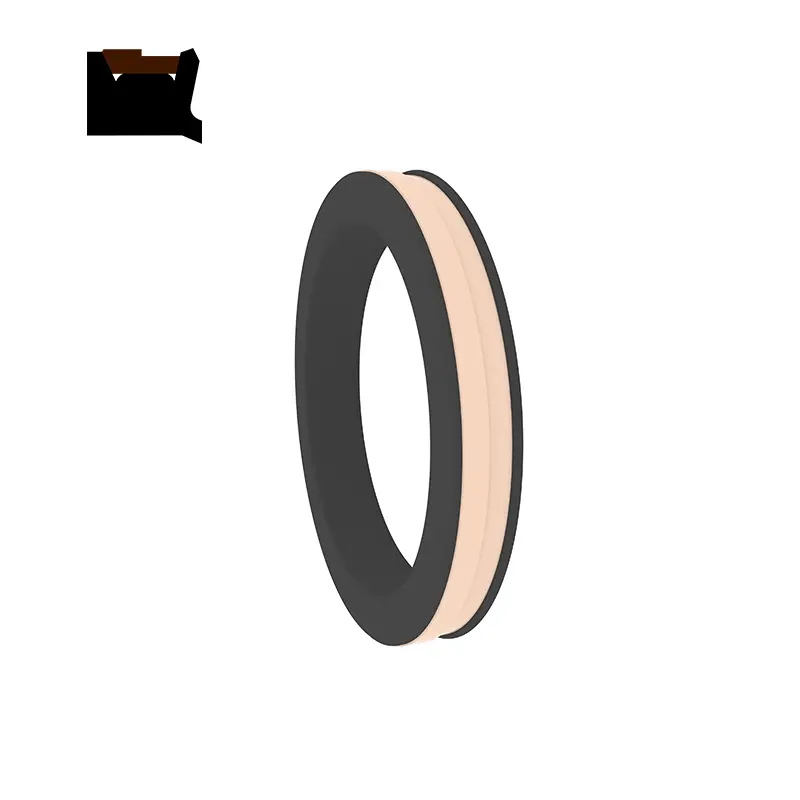

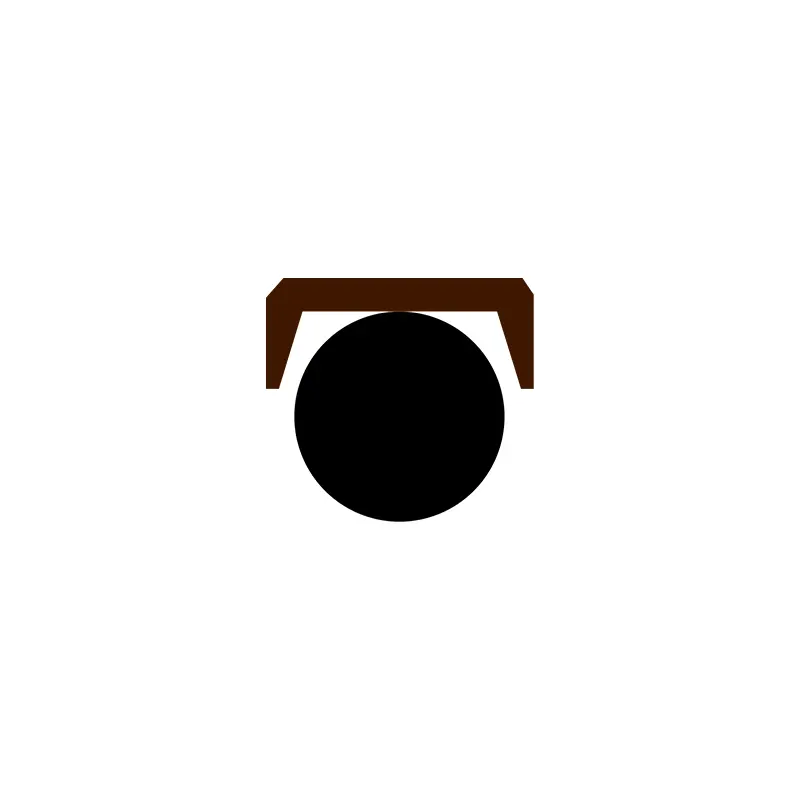

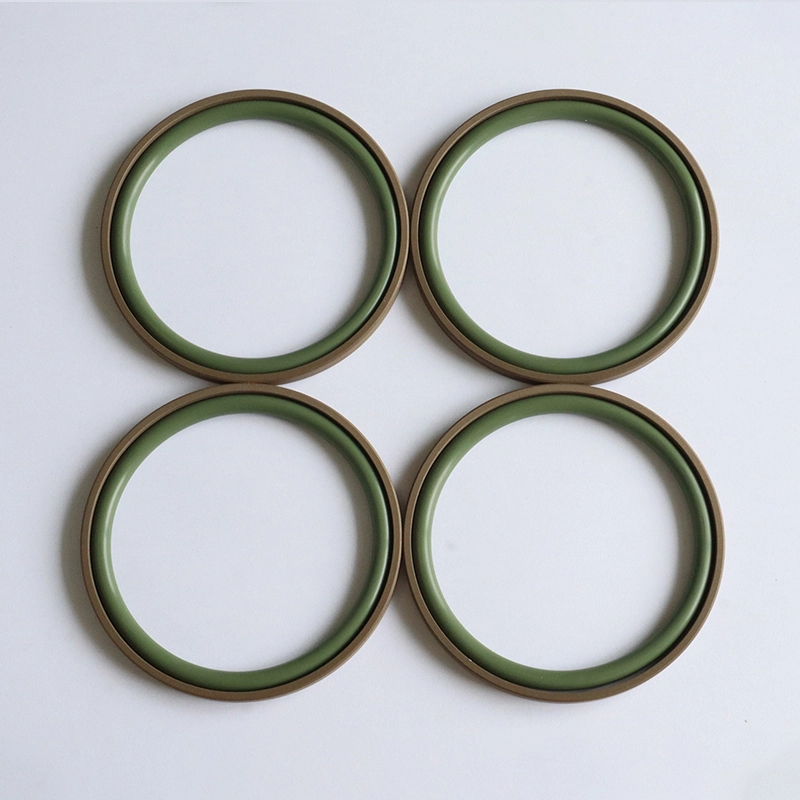

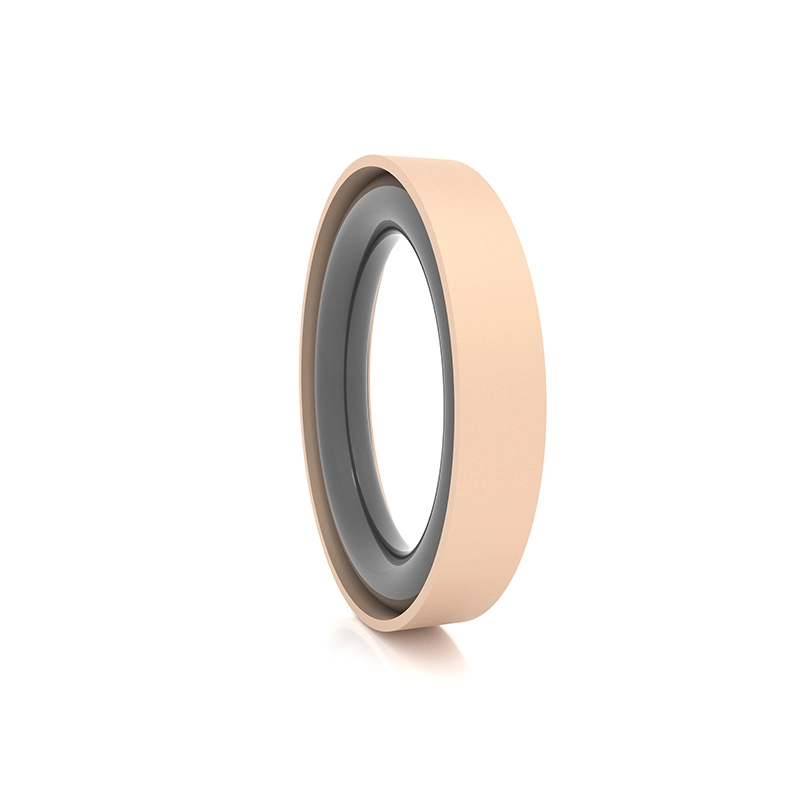

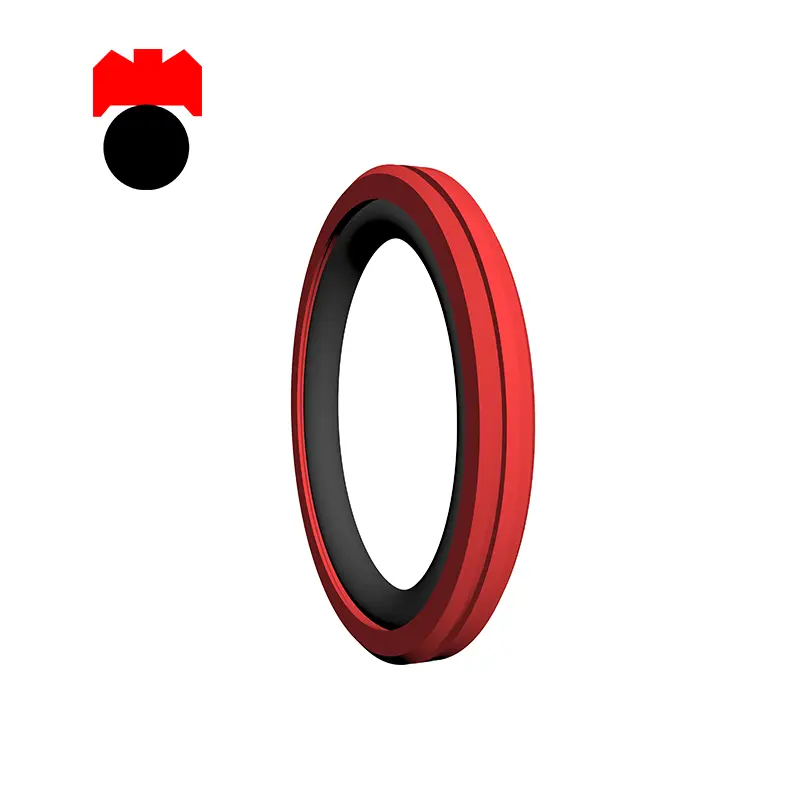

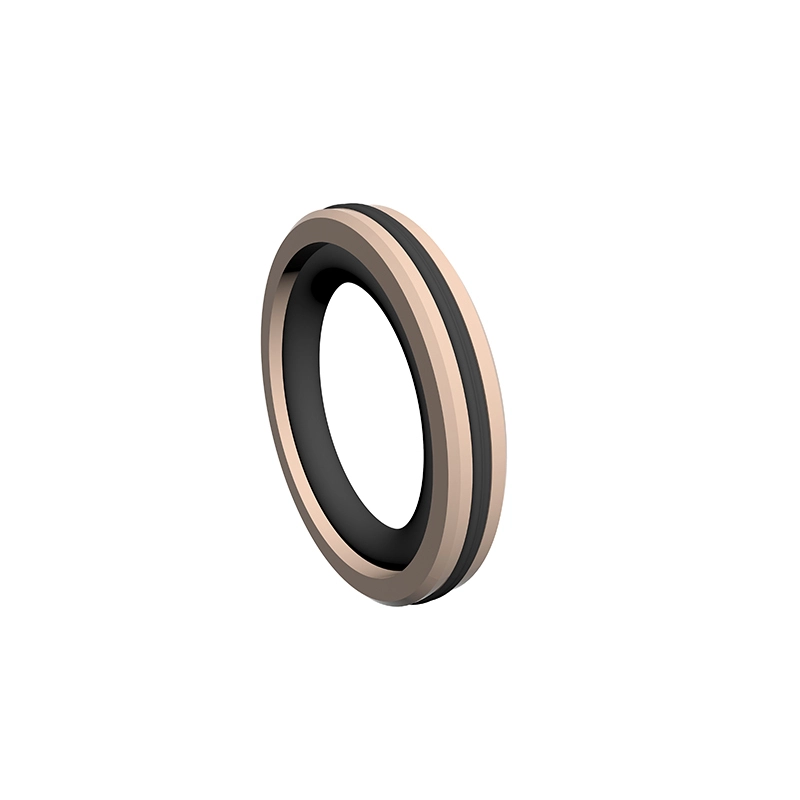

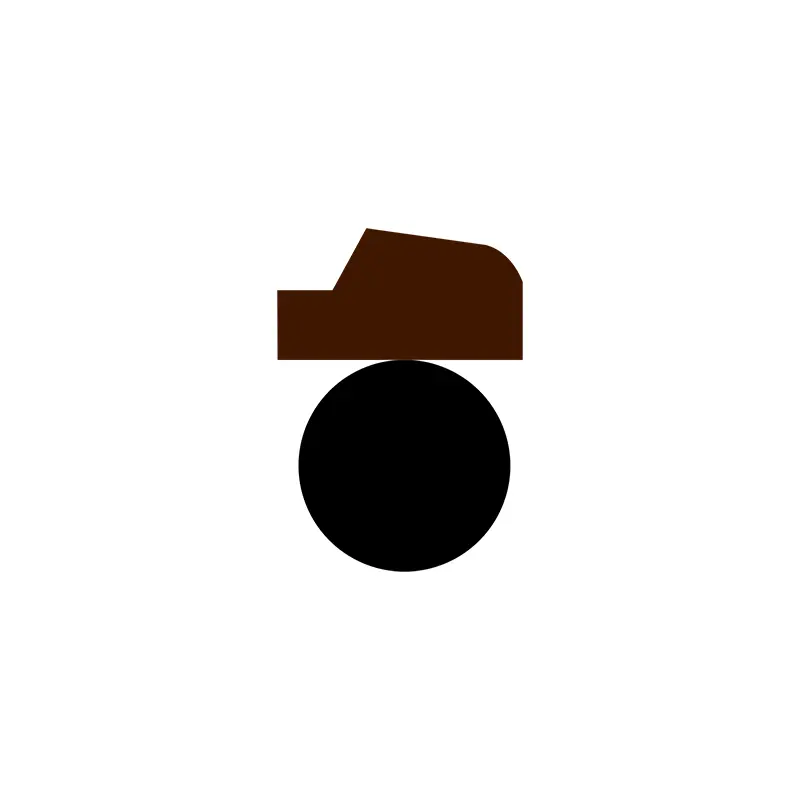

RC63 PTFE క్యాప్-ఆకారపు సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. O- ఆకారపు రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ సన్నని పెదవి రూపకల్పనను అవలంబిస్తుంది కాబట్టి, తదుపరి పరిహార సామర్థ్యం మంచిది, కాబట్టి సీలింగ్ పనితీరు మంచిది మరియు దీనిని GB12350 రింగ్ గాడిలో వ్యవస్థాపించవచ్చు. స్ప్లిట్ (ఓపెన్) పొడవైన కమ్మీలను సిలిండర్ వ్యాసాల కోసం 30 మిమీ కంటే తక్కువ వాడాలి. లక్షణాలు:

1. దీనిని హైడ్రాలిక్ మరియు న్యూమాటిక్ రెండింటికీ ఉపయోగించవచ్చు మరియు ద్వి దిశాత్మక పీడన సీలింగ్ కోసం ఉపయోగించవచ్చు;

2. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, సమాన డైనమిక్ మరియు స్టాటిక్ ఘర్షణ, గగుర్పాటు లేదు;

3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;

చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ;

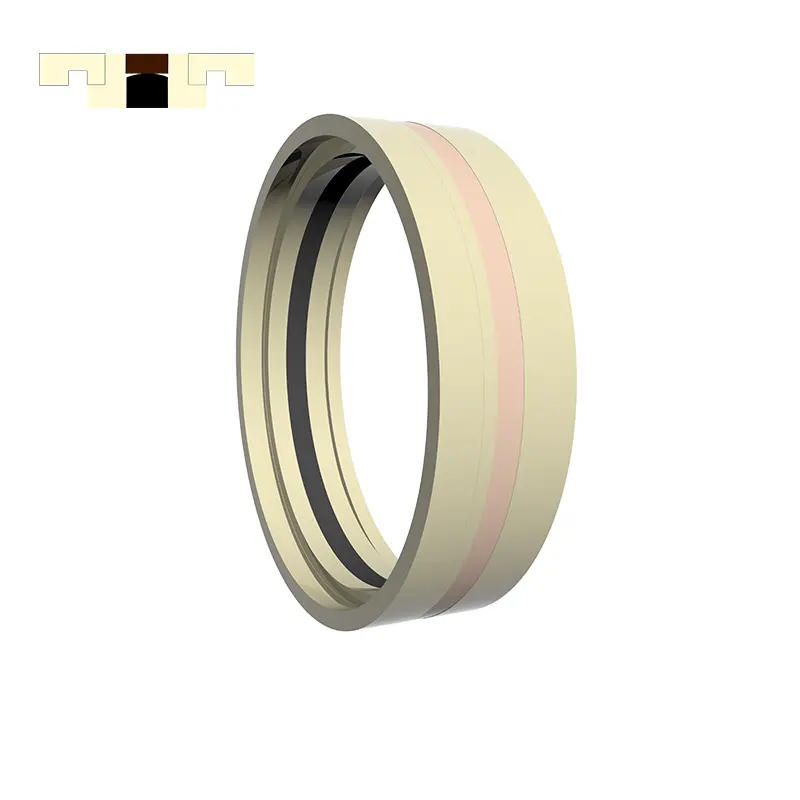

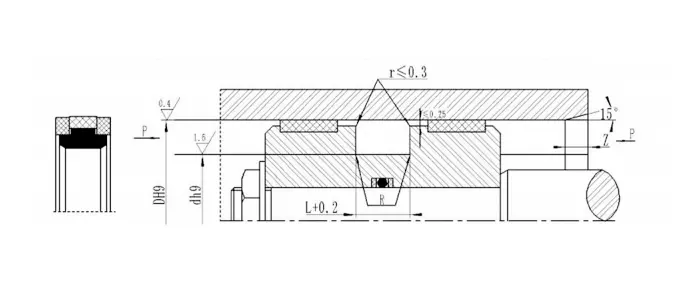

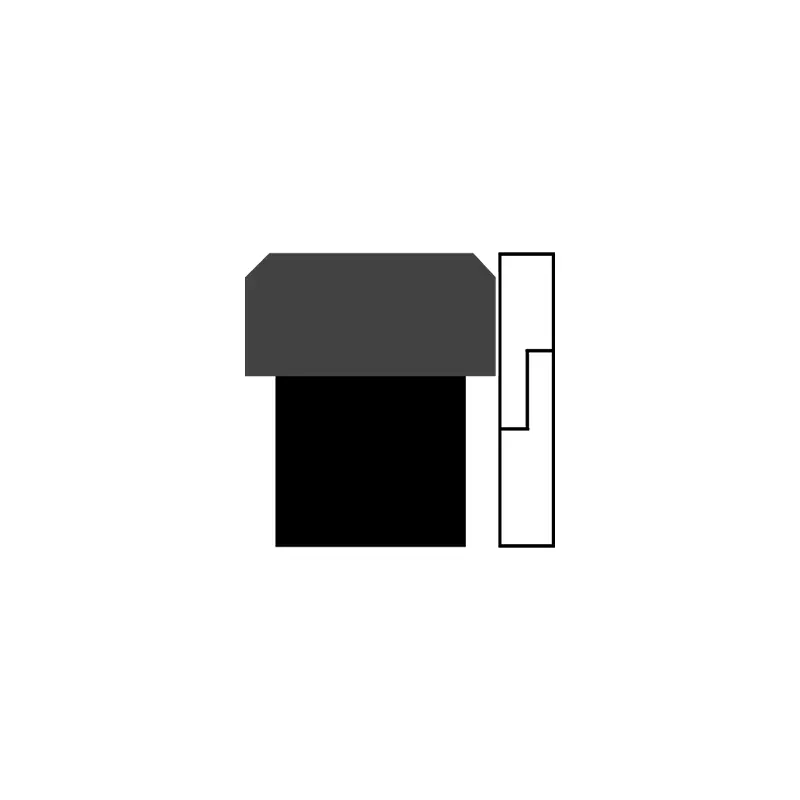

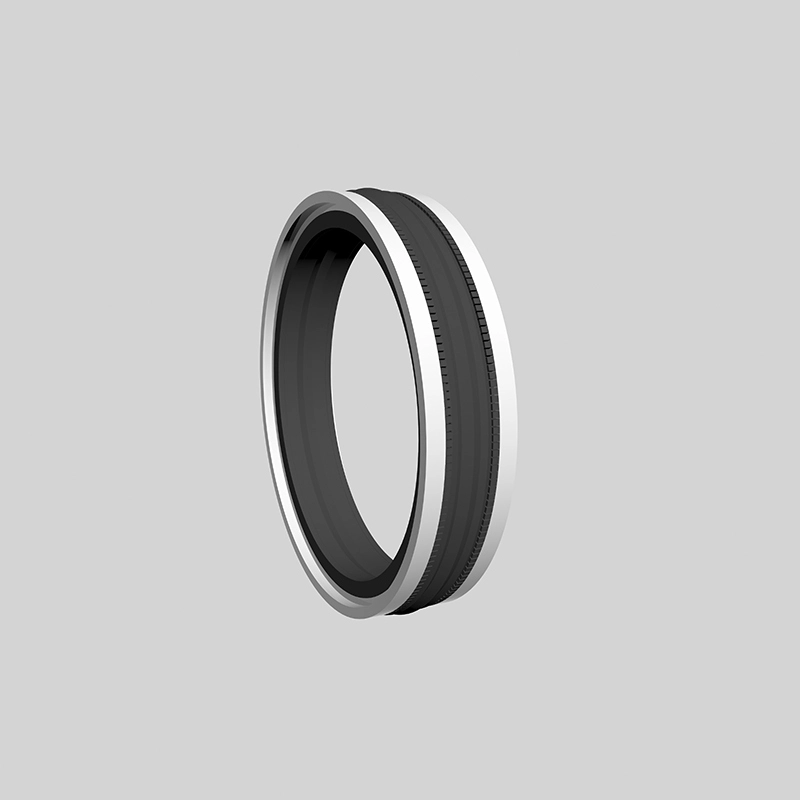

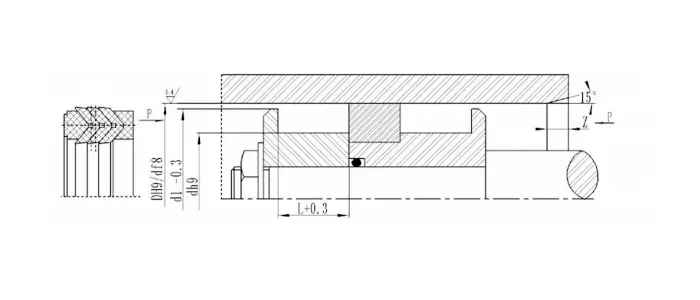

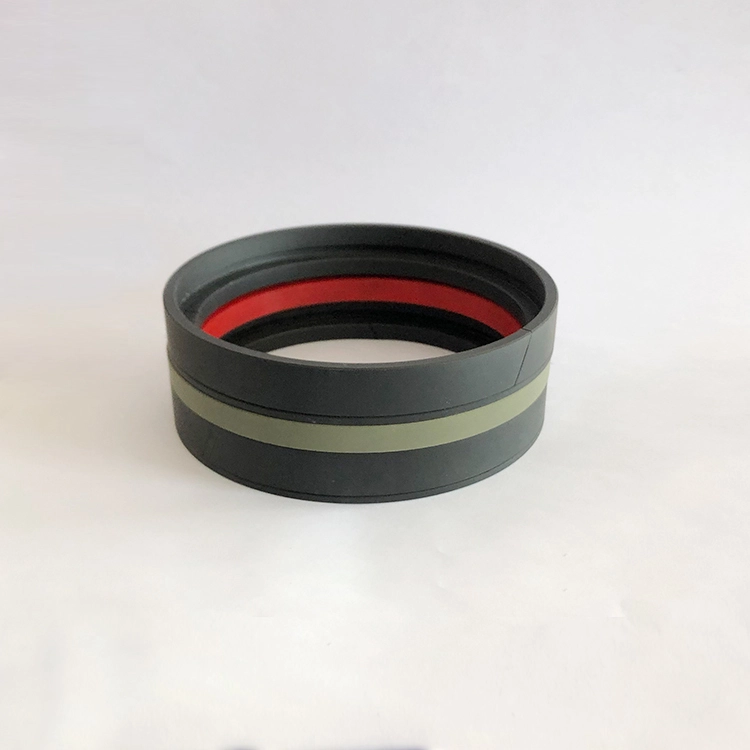

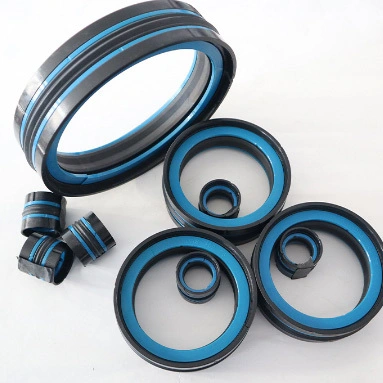

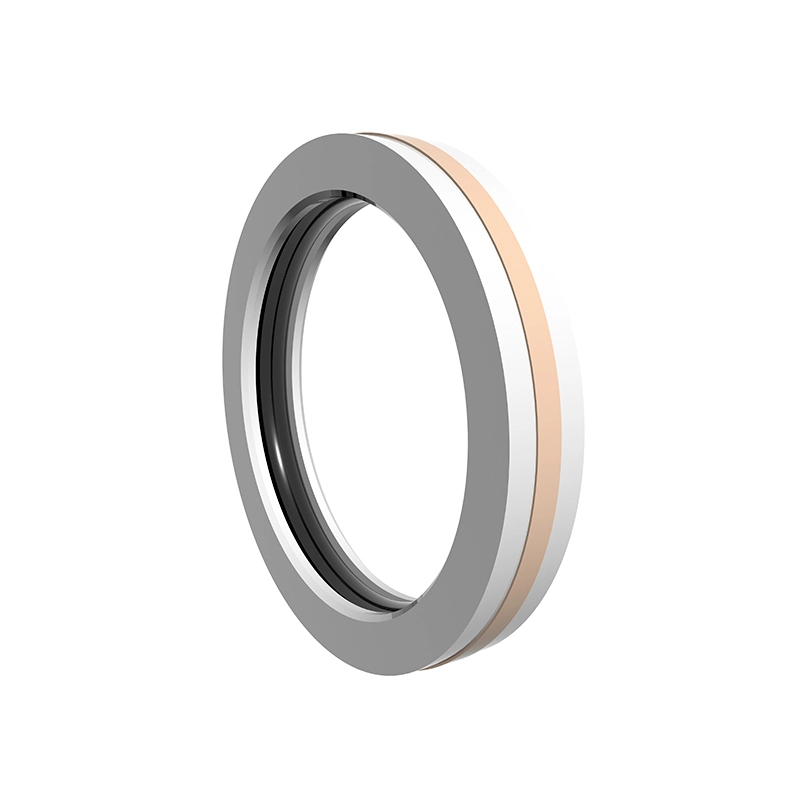

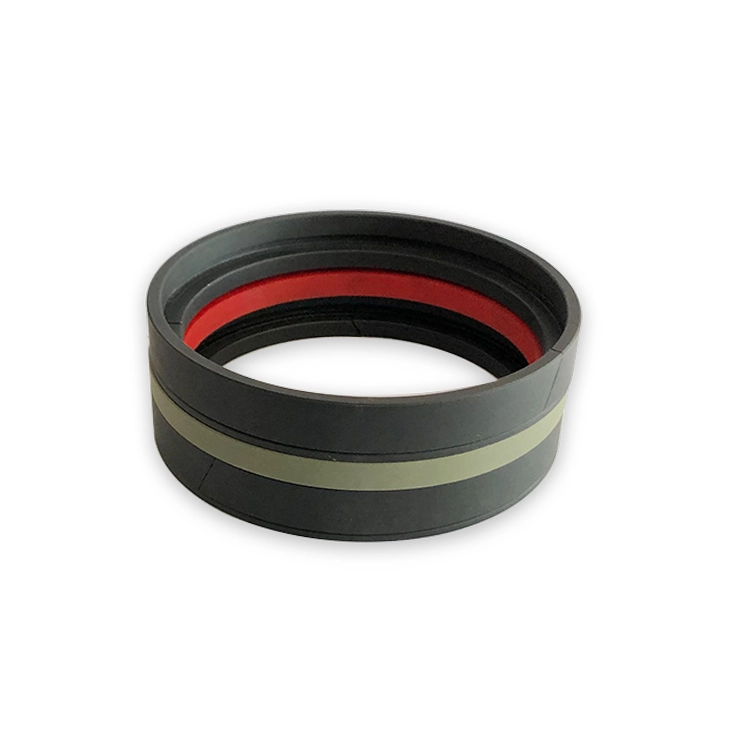

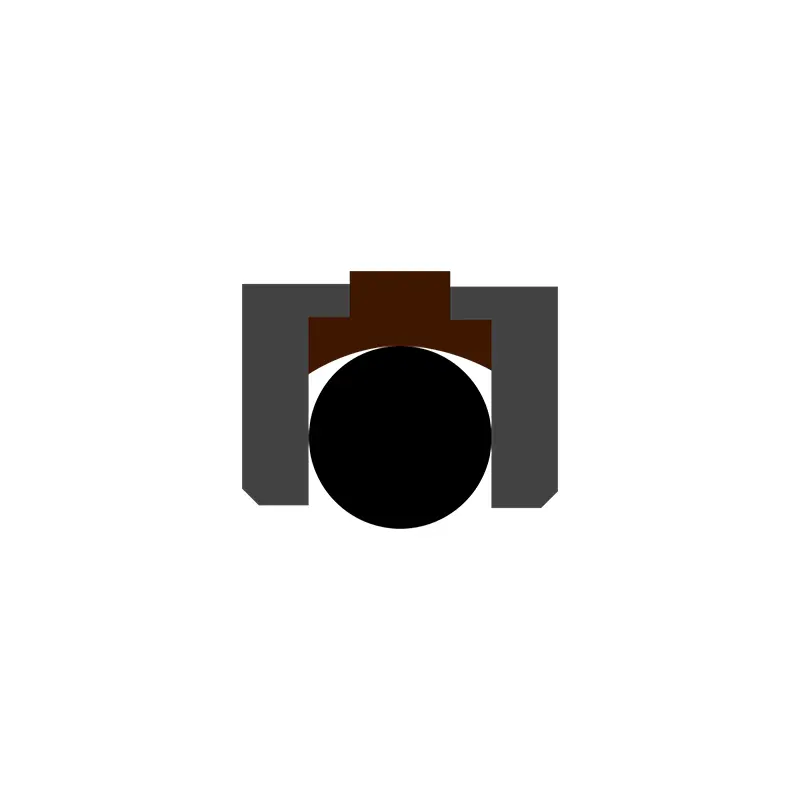

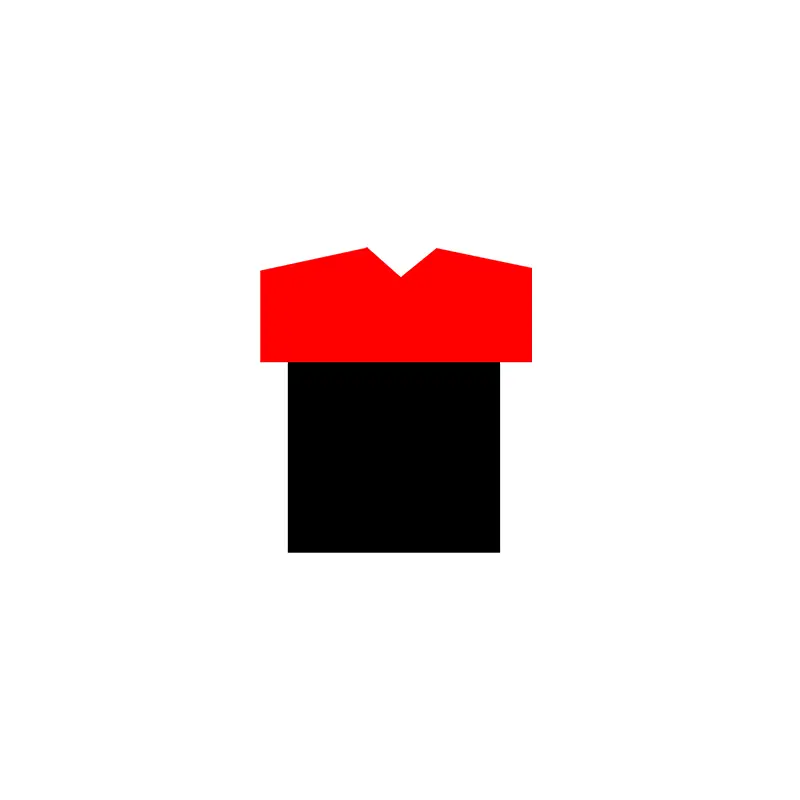

KDAS, TPM (స్పెషల్ షేప్) అనేది ఐదు-కాంబినేషన్ కంప్రెషన్ పిస్టన్ సీల్ అసెంబ్లీ, ఇందులో రబ్బరు సీలింగ్ మూలకం, రెండు నిలుపుకునే రింగులు మరియు రెండు గైడ్ రింగులు ఉన్నాయి. ద్వి దిశాత్మక పీడన పిస్టన్ సీలింగ్ కోసం అనుకూలం. లక్షణాలు:

1. మంచి సీలింగ్, అధిక విశ్వసనీయత, కాంపాక్ట్ నిర్మాణం;

2. రేడియల్ గ్యాప్‌లోకి పిండి వేయబడదు;

3. సాధారణ సంస్థాపన, సమగ్ర పిస్టన్ సంస్థాపన;

NBR సీలింగ్ మూలకం యొక్క ప్రత్యేక రేఖాగణిత ఆకారం సంస్థాపన సమయంలో గాడిలో మెలితిప్పకుండా నిరోధిస్తుంది.

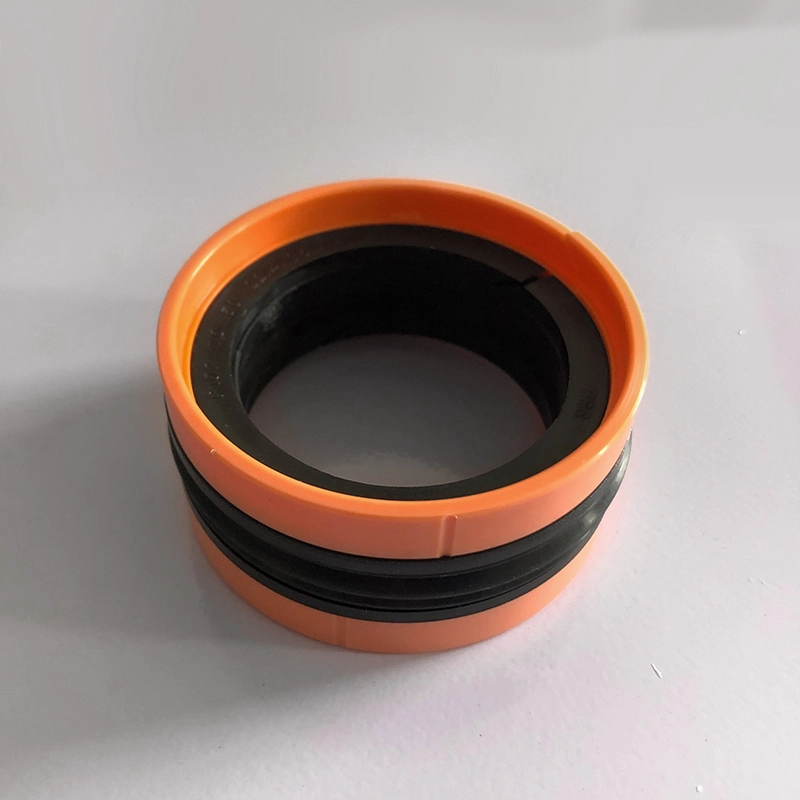

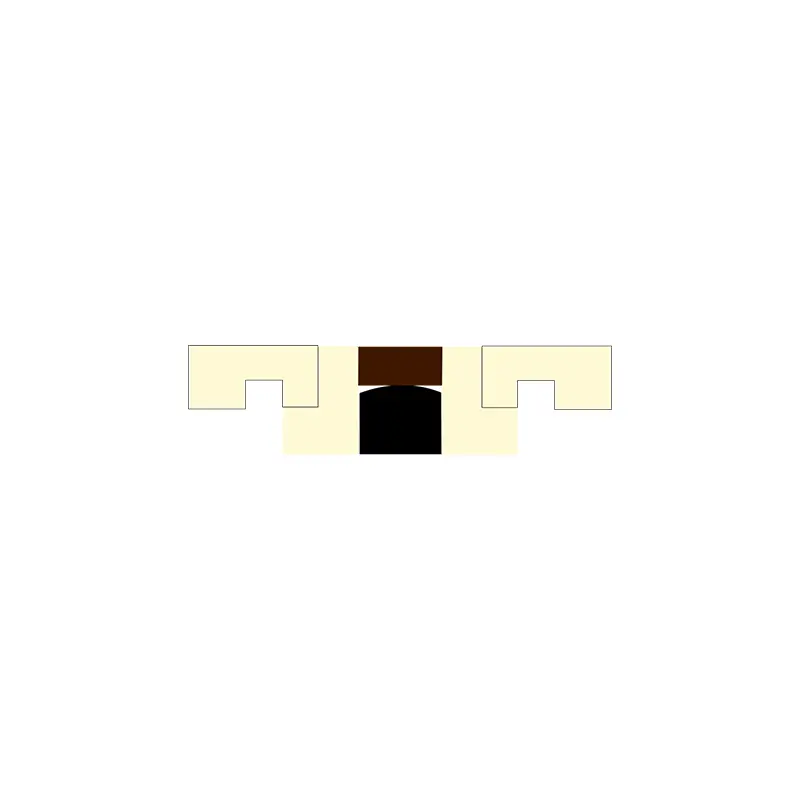

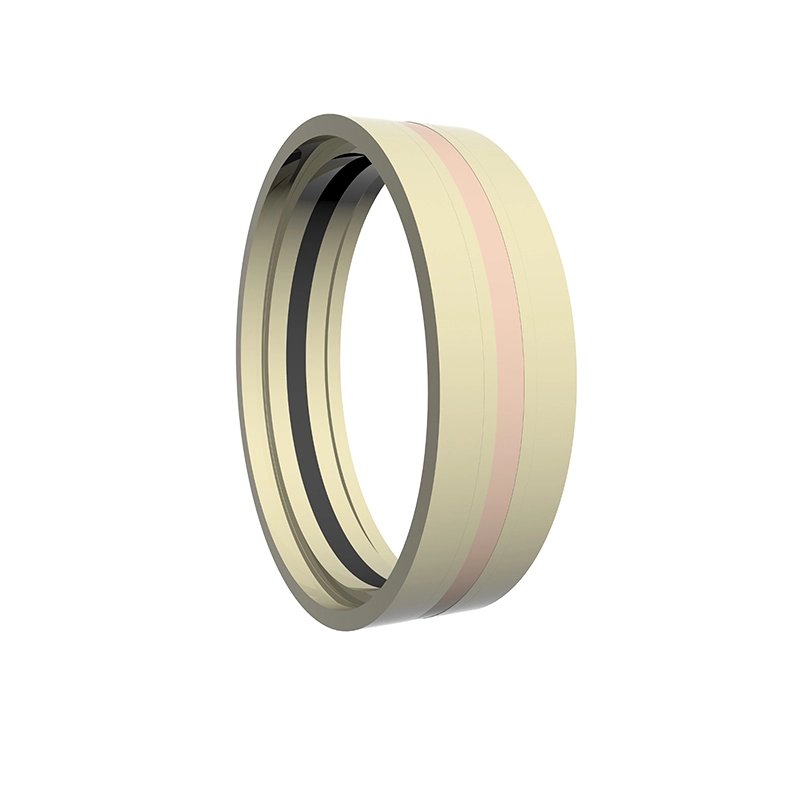

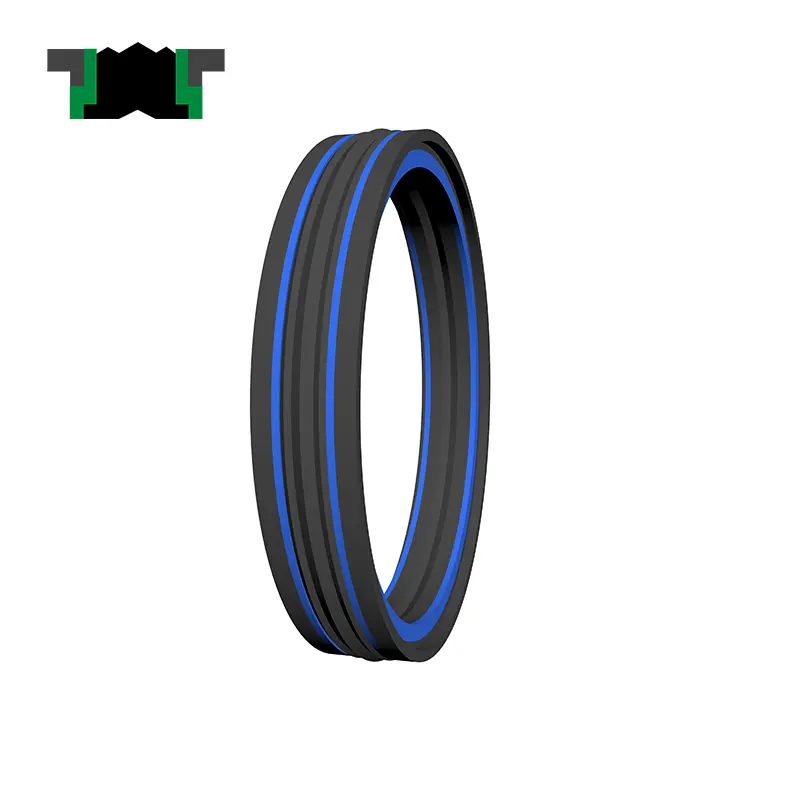

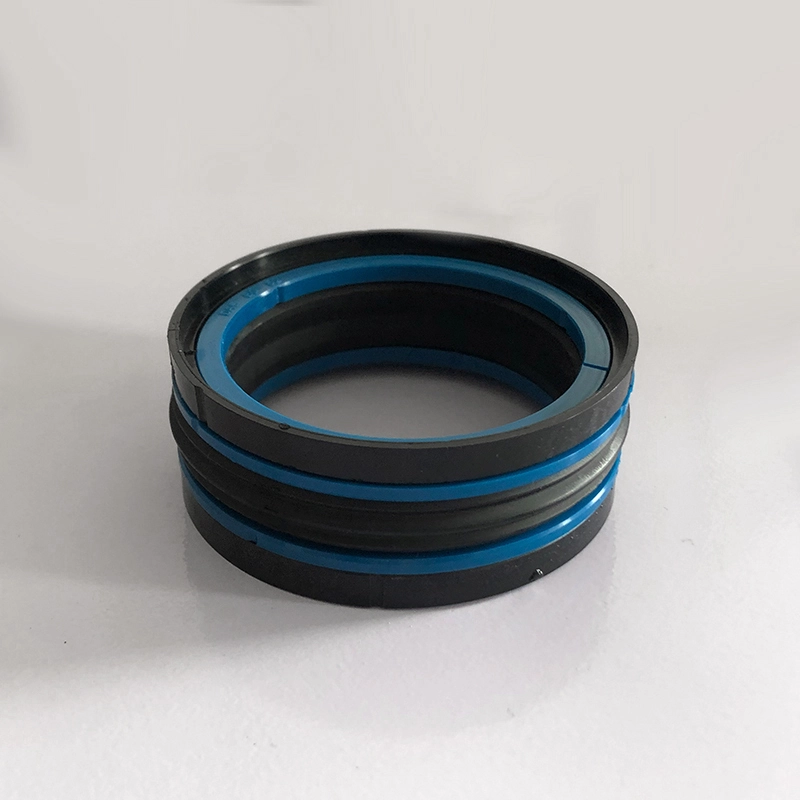

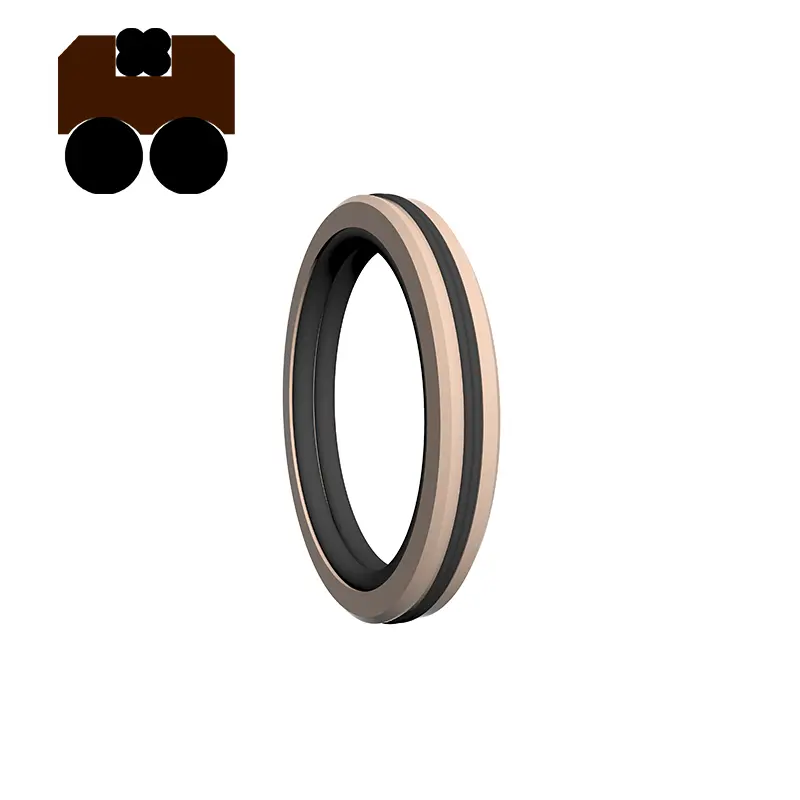

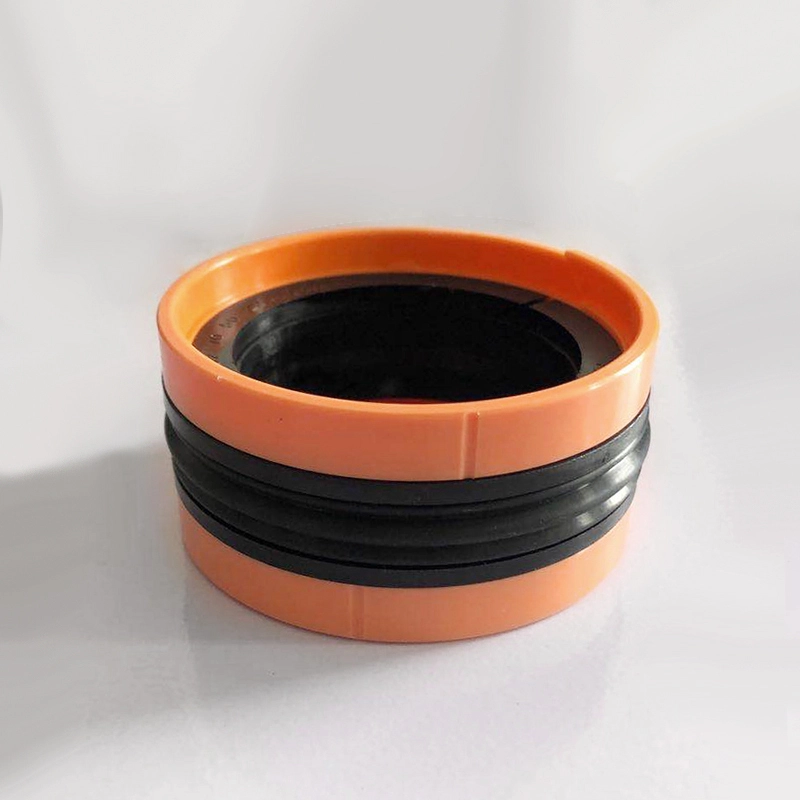

GDKK లో రెండు గైడ్ రింగులు, రెండు నిలుపుకునే రింగులు, సాగే రబ్బరు రింగ్ మరియు సీలింగ్ రింగ్ ఉన్నాయి. గైడ్ రింగ్ పొజిషనింగ్ మరియు మార్గదర్శక పాత్రను పోషిస్తుంది. నిలుపుకునే రింగ్ సహాయక మరియు పొజిషనింగ్ పాత్రను పోషిస్తుంది, సాగే రబ్బరు రింగ్ సాగే శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ కోల్పోయినందుకు భర్తీ చేస్తుంది. సీలింగ్ రింగ్ చమురు సిలిండర్ లోపలి రంధ్రంతో కలిసి సీలింగ్ ప్రభావాన్ని ఉత్పత్తి చేస్తుంది, ఇది ఆయిల్ సిలిండర్ పిస్టన్ యొక్క ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. కఠినమైన పని పరిస్థితులలో కూడా ఇది మంచి సీలింగ్ ప్రభావాన్ని కలిగి ఉంటుంది. లక్షణాలు:

2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;

3. అధిక జీవితం, పేలవమైన సరళత పరిస్థితులలో సీలింగ్ కోసం ఉపయోగించవచ్చు;

4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

అద్భుతమైన అధిక మరియు తక్కువ పీడన సీలింగ్ పనితీరు.

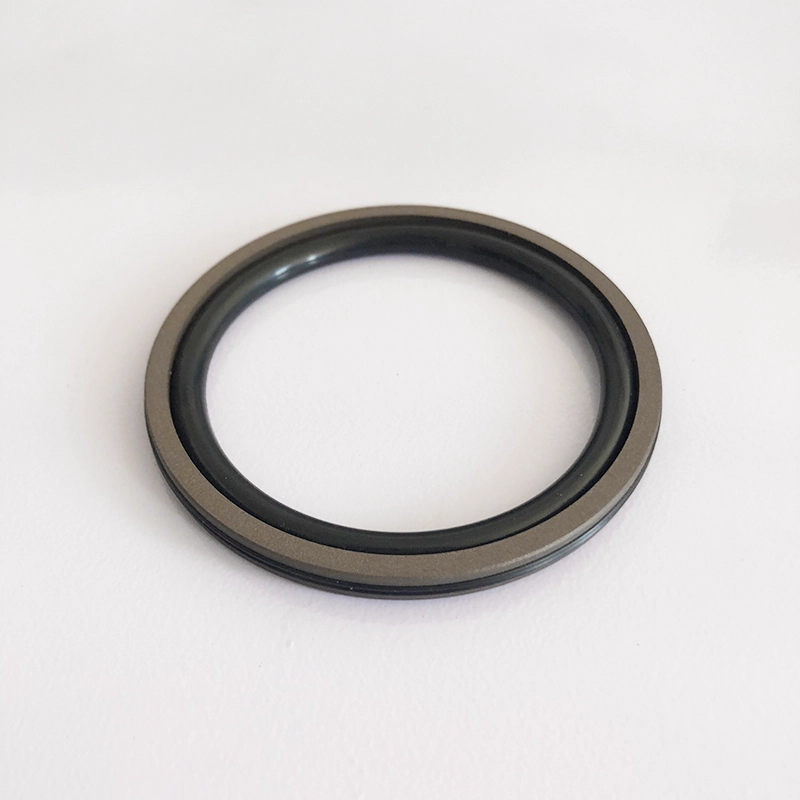

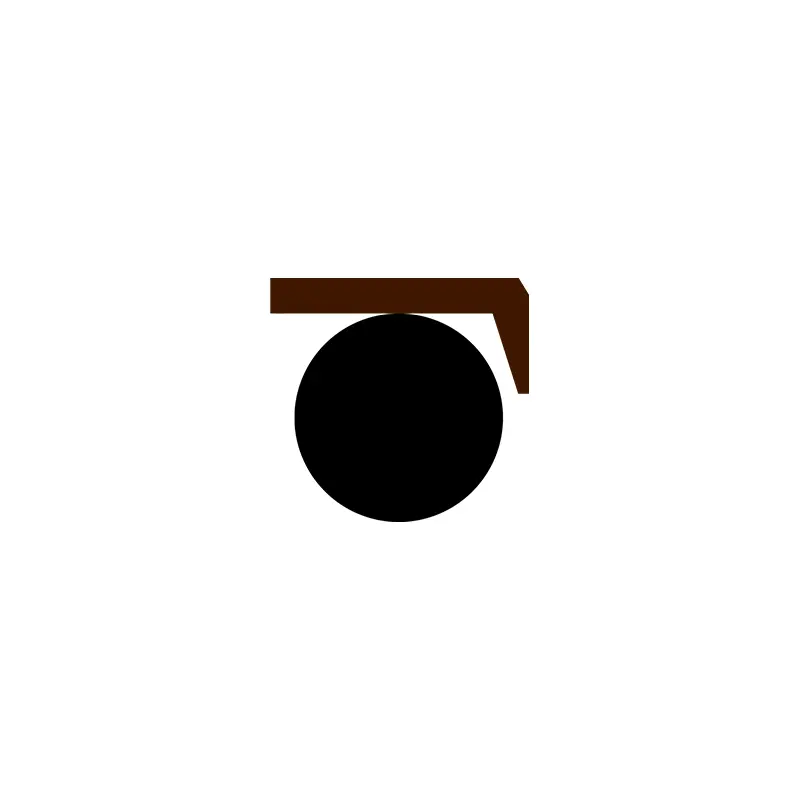

RC64 ఒక PTFE త్రిభుజాకార సీలింగ్ రింగ్ మరియు O- రింగ్ రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ మరియు న్యూమాటిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనువైనది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. సీలింగ్ రింగ్ సన్నని పెదవి రూపకల్పనను అవలంబిస్తుంది కాబట్టి, తదుపరి పరిహార సామర్థ్యం మంచిది, కాబట్టి సీలింగ్ పనితీరు మంచిది. స్ప్లిట్ (ఓపెన్) గాడిని 30 మిమీ కన్నా తక్కువ సిలిండర్ వ్యాసాలకు ఉపయోగించాలి. లక్షణాలు:

1. దీనిని హైడ్రాలిక్ మరియు న్యూమాటిక్ రెండింటికీ ఉపయోగించవచ్చు;

3. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;

చిన్న నిర్మాణ స్థలం, సులభంగా సంస్థాపన మరియు నిర్వహణ;

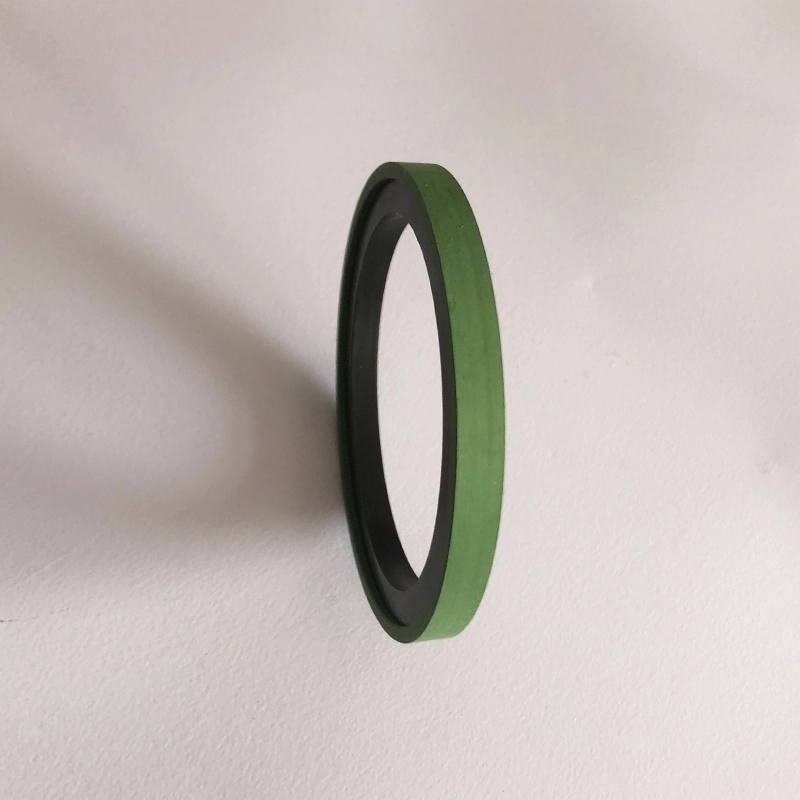

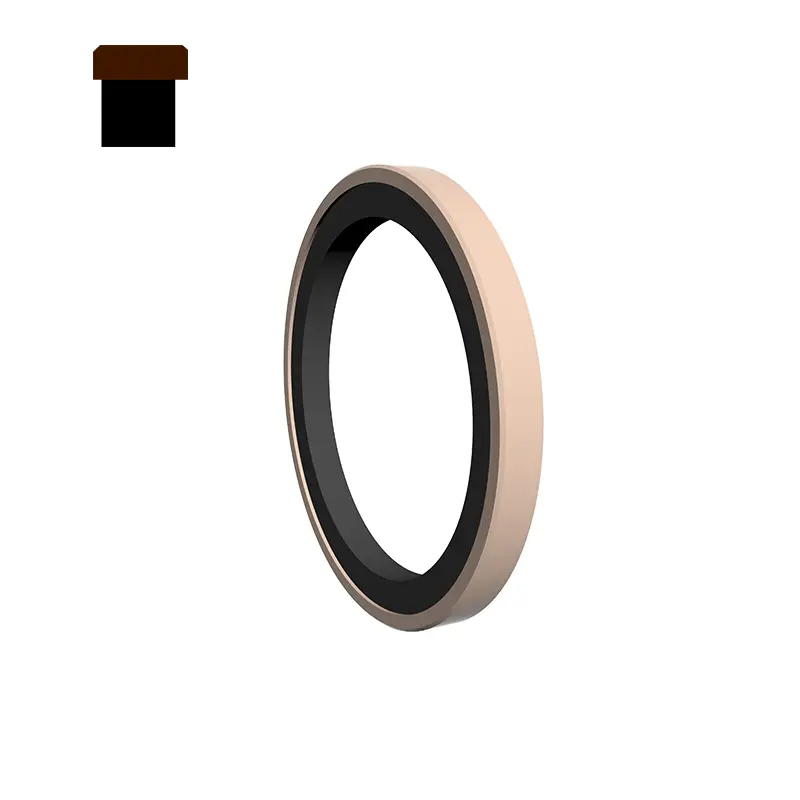

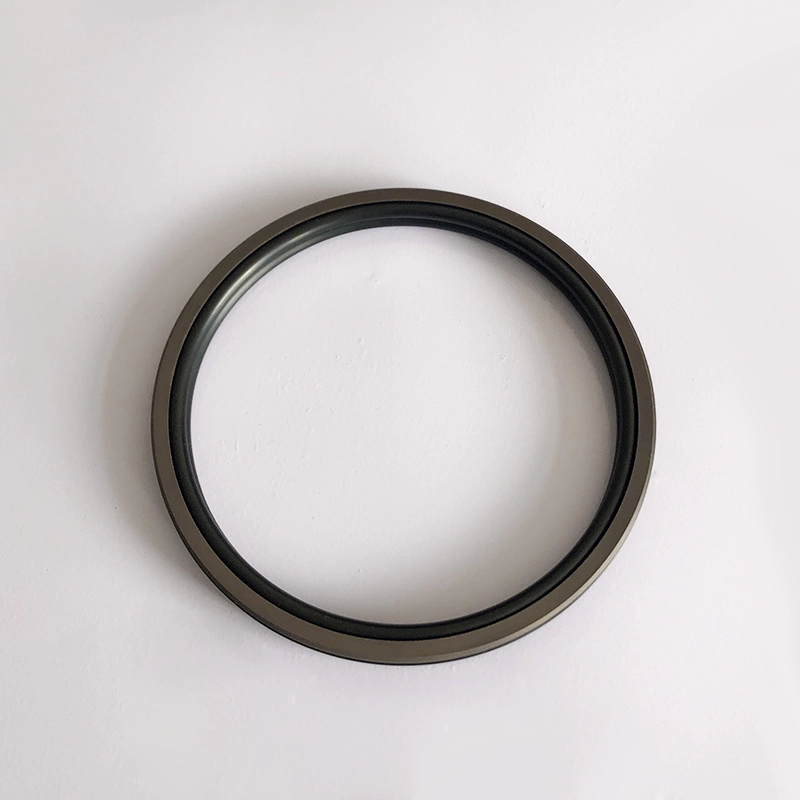

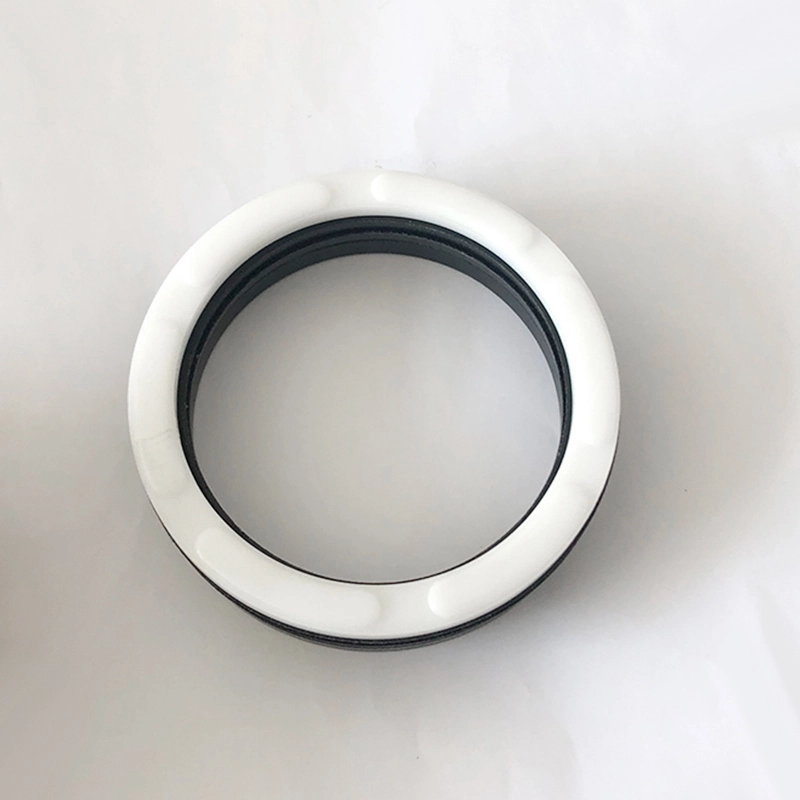

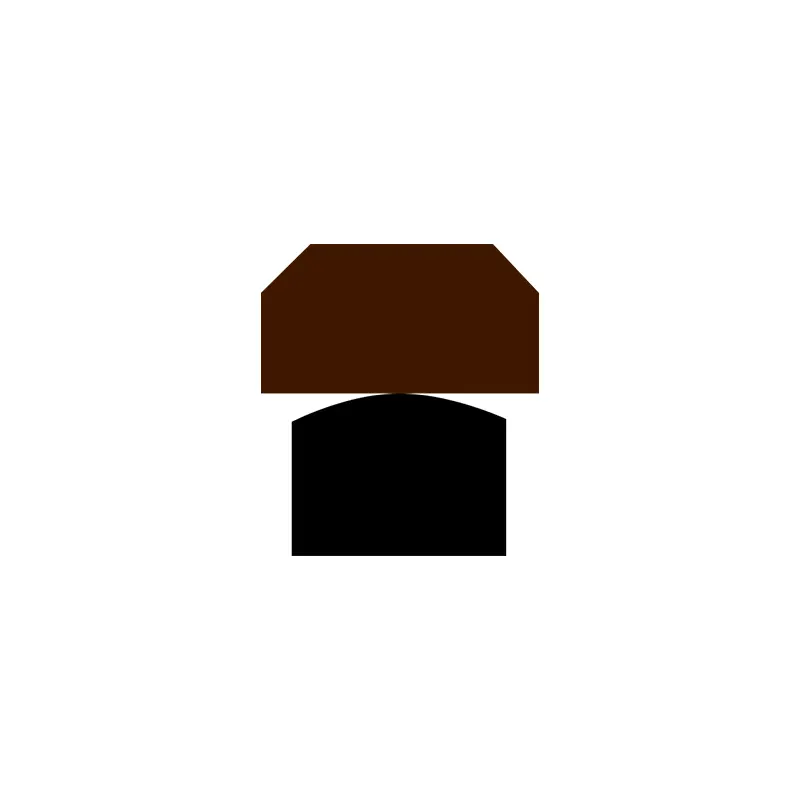

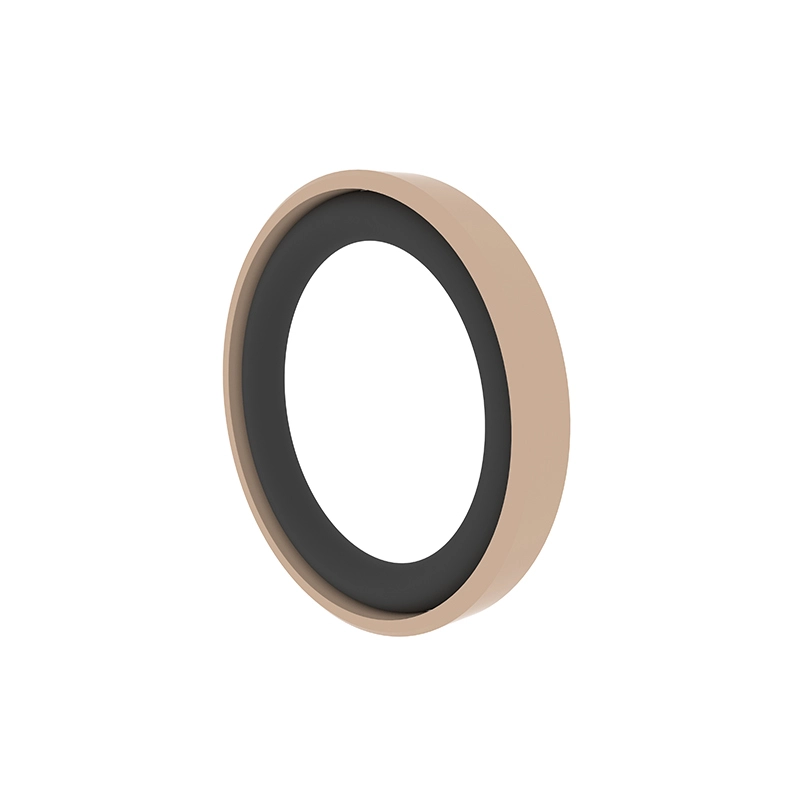

SPG అనేది దీర్ఘచతురస్రాకార సవరించిన PTFE సీలింగ్ రింగ్ మరియు దీర్ఘచతురస్రాకార రబ్బరు రింగ్ కలయిక. ఇది మంచి సీలింగ్, తక్కువ ఘర్షణ మరియు చిన్న నిర్మాణ స్థలం యొక్క లక్షణాలను కలిగి ఉంది.

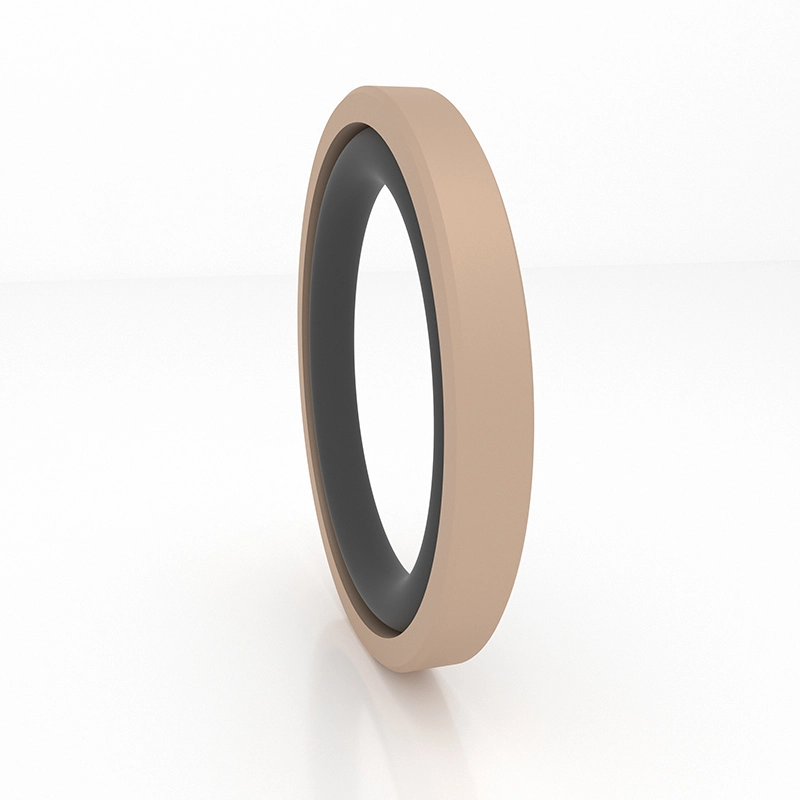

RC66 అనేది దీర్ఘచతురస్రాకార సవరించిన PTFE సీలింగ్ రింగ్ మరియు ప్రీలోడ్ ఎలిమెంట్‌గా O- రింగ్ కలయిక. ఇది మంచి సీలింగ్, తక్కువ ఘర్షణ మరియు చిన్న నిర్మాణ స్థలం యొక్క లక్షణాలను కలిగి ఉంది. ఇది హై-స్పీడ్ ఆయిల్ సిలిండర్లు లేదా సిలిండర్లకు అనుకూలంగా ఉంటుంది. RC67 నిండిన PTFE దీర్ఘచతురస్రాకార సీలింగ్ రింగ్, రెండు నిలుపుకునే రింగులు మరియు ఒక వైవిధ్య ఎలాస్టోమర్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలంగా ఉంటుంది. ఎలాస్టోమర్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. నిలుపుకునే రింగ్ సీలింగ్ రింగ్‌ను రక్షిస్తుంది మరియు కఠినమైన పని పరిస్థితులలో కూడా మంచి సీలింగ్ ప్రభావాన్ని కలిగి ఉంటుంది. లక్షణాలు:

2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;

3. అధిక జీవితం, చమురు లేని సరళత ముద్రల కోసం ఉపయోగించవచ్చు;

4. నీరు వంటి తక్కువ-వైస్కోసిటీ మీడియాను మూసివేయడానికి ఉపయోగించవచ్చు;

5. అద్భుతమైన అధిక మరియు తక్కువ పీడన సీలింగ్ పనితీరు.

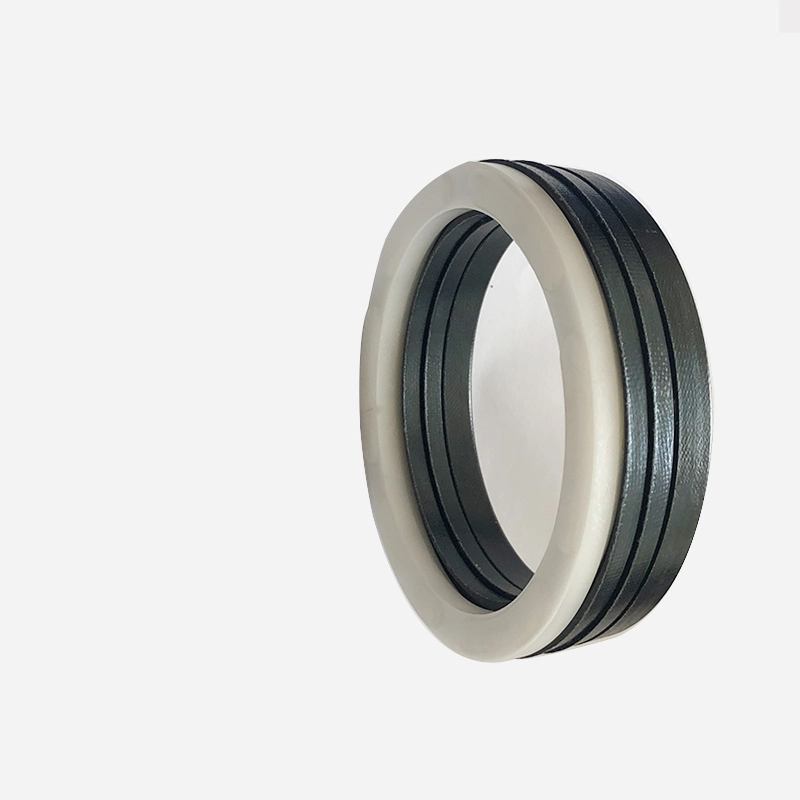

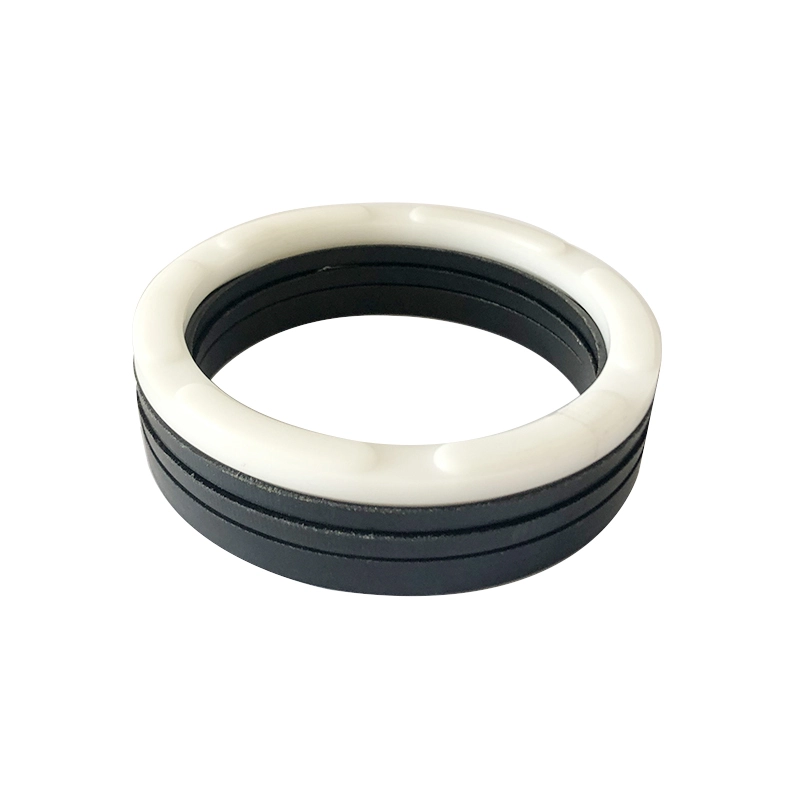

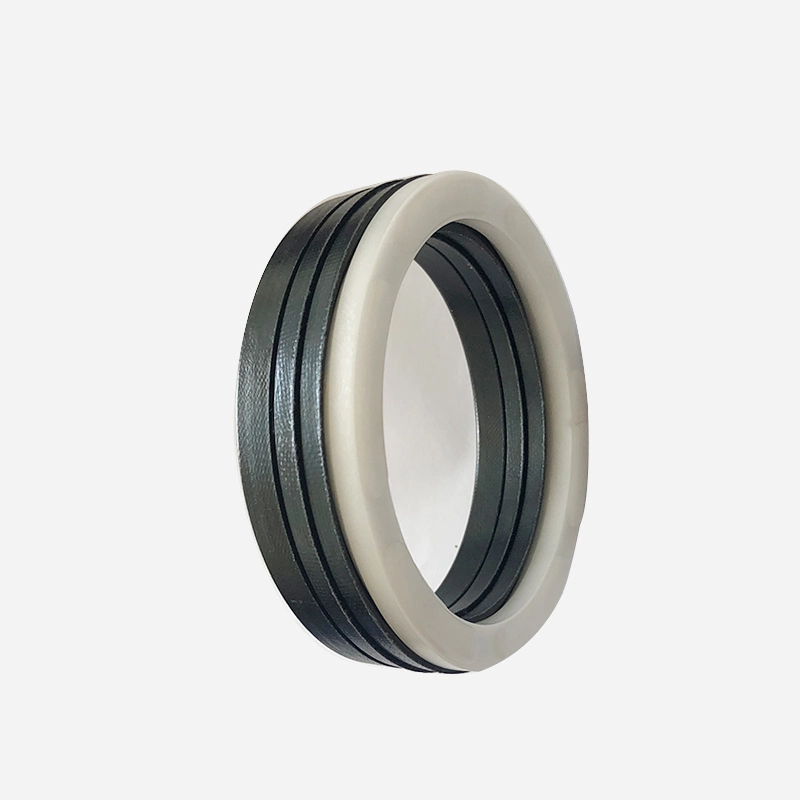

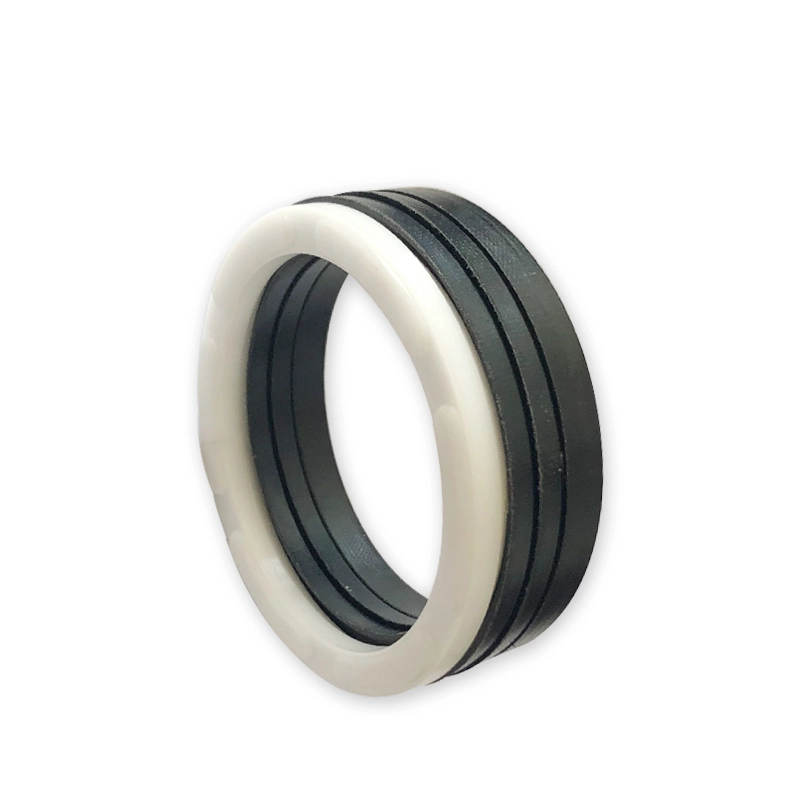

RCEK V- ఆకారపు సీలింగ్ రింగులు, ప్రెజర్ రింగ్ మరియు సపోర్ట్ రింగ్ యొక్క సమితితో కూడి ఉంటుంది మరియు ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే ప్రెజర్ సీలింగ్‌కు అనుకూలంగా ఉంటుంది. సీలింగ్ పదార్థంతో అనుకూలమైన గ్రీజు సంస్థాపన సమయంలో వర్తించాలి. ఇది సమగ్ర (క్లోజ్డ్) గాడిలో వ్యవస్థాపించబడదు. ఇది మీడియం మరియు భారీ లోడ్లలో పిస్టన్ సీల్స్ కోసం ఉపయోగించబడుతుంది. లక్షణాలు:

1. వివిధ రకాల పదార్థాలు అందుబాటులో ఉన్నాయి, వీటిని వివిధ ప్రయోజనాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు;

2. ఇది కఠినమైన పని పరిస్థితులలో ఉపయోగించవచ్చు మరియు ఇది దాదాపు అన్ని మీడియా మరియు కఠినమైన పరిస్థితులకు అనుకూలంగా ఉంటుంది;

3. ఇది సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంది మరియు చమురు రహిత సరళత ముద్రలకు (సహేతుకమైన పదార్థ ఎంపిక) ఉపయోగించవచ్చు;

4. సీలింగ్ పనితీరును సర్దుబాటు చేయవచ్చు మరియు V- ఆకారపు సీలింగ్ రింగులను జోడించడం లేదా తొలగించడం ద్వారా అక్షసంబంధ పరిమాణాన్ని సర్దుబాటు చేయవచ్చు;

సీలింగ్ ఉపరితల నాణ్యత తక్కువగా ఉన్నప్పటికీ ఇది సమర్థవంతంగా పనిచేస్తుంది.

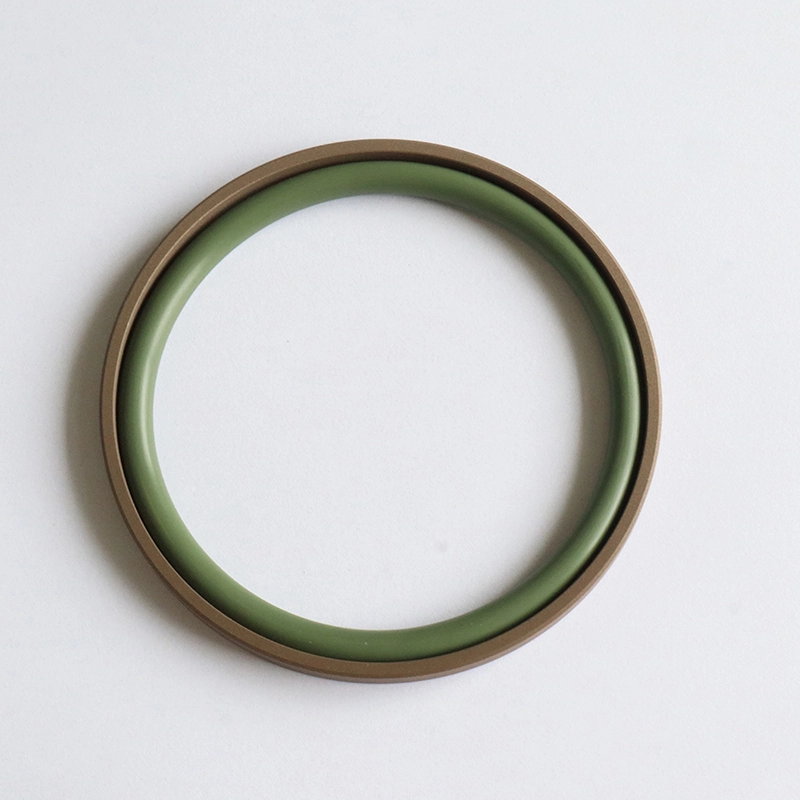

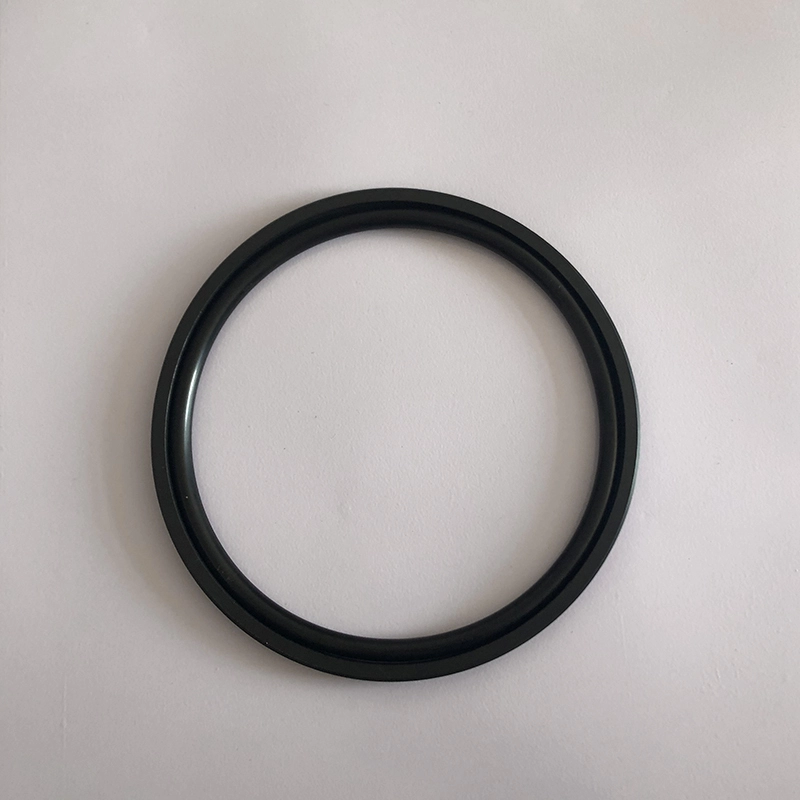

RCKR ఒక PU సీలింగ్ రింగ్ మరియు దీర్ఘచతురస్రాకార రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక సీలింగ్‌కు అనువైనది. ఇది గ్లైడ్ రింగ్ ఉత్పత్తుల యొక్క పరిపూరకరమైన ఉత్పత్తి, గ్లైడ్ రింగ్ కంటే మెరుగైన సీలింగ్ మరియు పీడన-నిర్వహణ సామర్థ్యంతో, మరియు సంస్థాపనా సాధనాల సహాయం లేకుండా వ్యవస్థాపించవచ్చు. దాని లక్షణాలు:

1. మంచి డైనమిక్ మరియు స్టాటిక్ సీలింగ్ పనితీరు;

2. గ్లైడ్ రింగ్ కంటే మెరుగైన తక్కువ-పీడన సీలింగ్ పనితీరు, మరియు సంస్థాపనా సాధనాలు లేకుండా వ్యవస్థాపించవచ్చు;

3. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత మరియు మృదువైన కదలిక;

4. సుదీర్ఘ జీవితం, చమురు లేని సరళత ముద్ర కోసం ఉపయోగించవచ్చు;

5. ద్వి దిశాత్మక పీడన సీలింగ్ కోసం ఉపయోగించవచ్చు;

సంస్థాపన గాడి ISO7425/1 ప్రమాణానికి అనుగుణంగా ఉంటుంది.

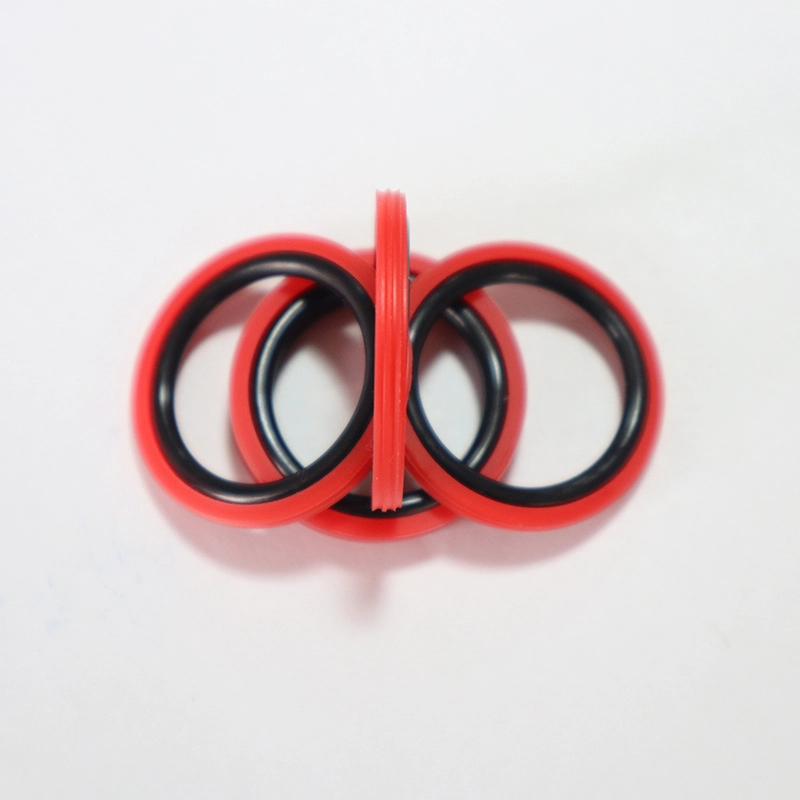

RPW ప్రత్యేక ఆకారపు PU సీలింగ్ రింగ్ మరియు O- ఆకారపు రబ్బరు రింగ్‌తో కూడి ఉంటుంది, ఇది హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనువైనది. O- రింగ్ రేడియల్ శక్తిని అందిస్తుంది మరియు సీలింగ్ రింగ్ ధరించడానికి భర్తీ చేస్తుంది. ఇది సాధారణంగా గైడ్ రింగ్‌తో కలిపి ఉపయోగించబడుతుంది. లక్షణాలు:

1. తక్కువ ఘర్షణ, చిన్న ప్రారంభ నిరోధకత, మృదువైన కదలిక, గగుర్పాటు లేదు;

2. ఒత్తిడి మరియు కఠినమైన పరిస్థితులలో చాలా ఎక్కువ పీడన స్థిరత్వం;

3. అధిక మరియు తక్కువ ఒత్తిళ్లలో మంచి సీలింగ్ పనితీరు;

సంస్థాపన కోసం సంస్థాపనా సాధనాలు అవసరం లేదు.

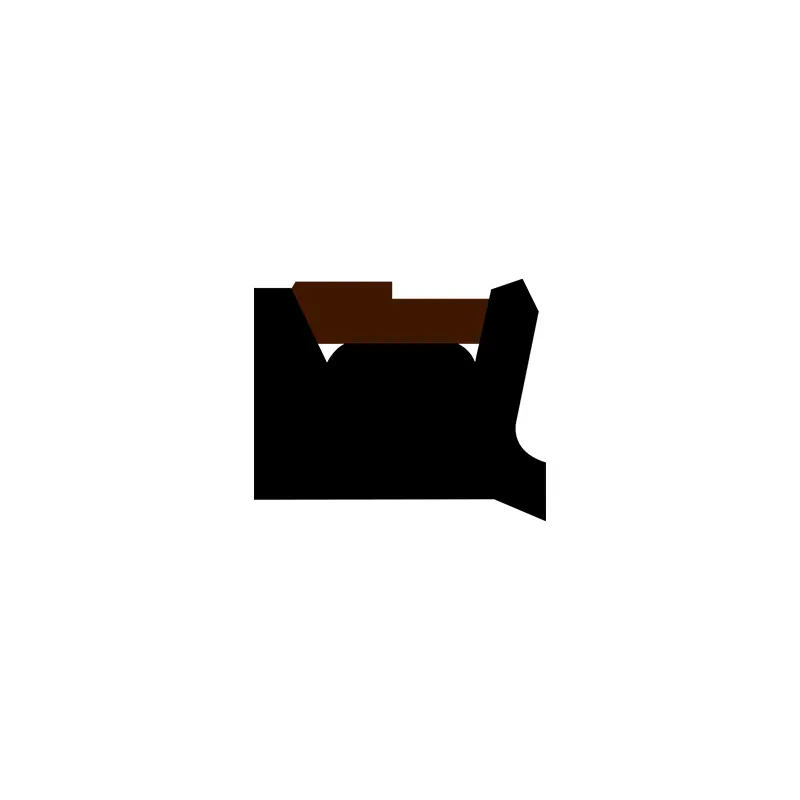

TDA మరియు TDMA ఒక ప్రత్యేక ఆకారపు రబ్బరు (లేదా పాలియురేతేన్) ఎలాస్టోమర్ మరియు సవరించిన PTFE సీలింగ్ రింగ్‌తో కూడి ఉంటాయి మరియు మంచి సీలింగ్, లాంగ్ లైఫ్, తక్కువ ఘర్షణ, గగుర్పాటు లేదు మొదలైన లక్షణాలను కలిగి ఉంటాయి. పిస్టన్‌ల వన్-వే ప్రెజర్ సీలింగ్ కోసం TDA అనుకూలంగా ఉంటుంది. పిస్టన్‌ల యొక్క రెండు-మార్గం పీడన సీలింగ్‌కు టిడిఎంఎ అనుకూలంగా ఉంటుంది.

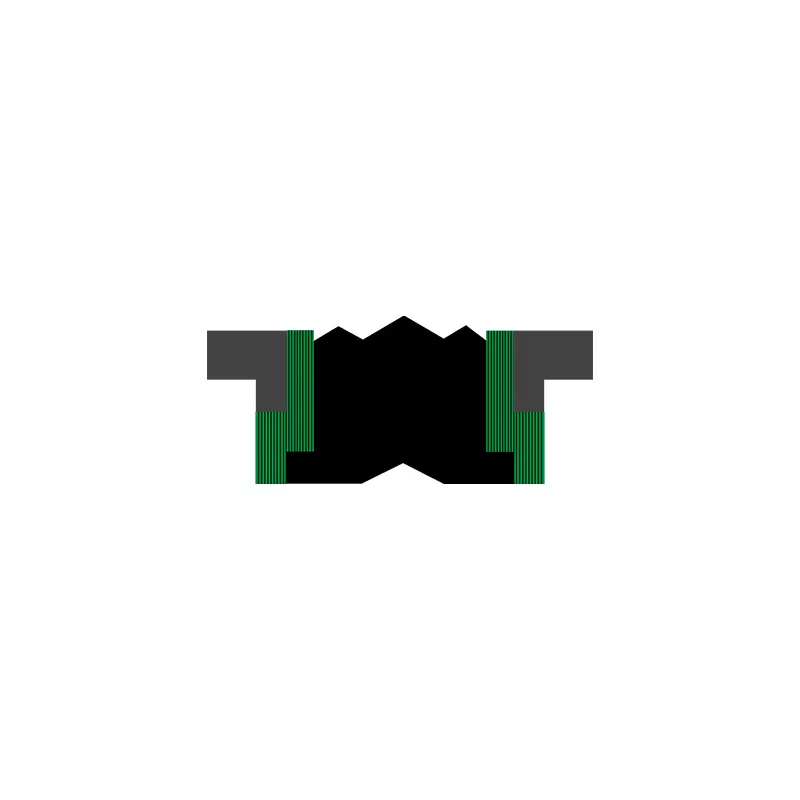

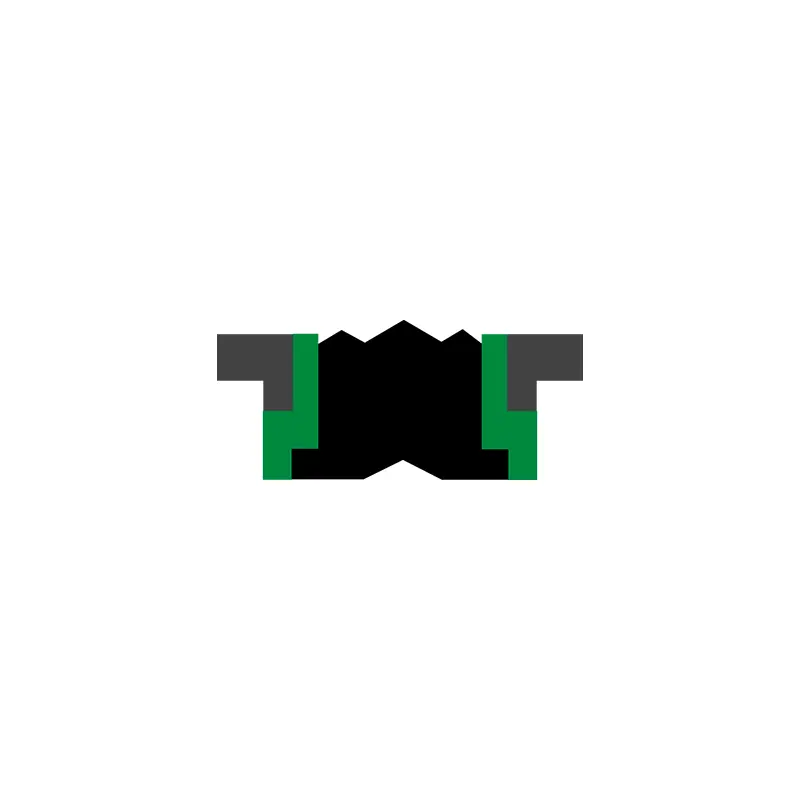

GGDA లో PTFE నిండిన సీలింగ్ రింగ్, రెండు L- ఆకారపు ప్లాస్టిక్ సపోర్ట్ రింగులు మరియు సాగే శక్తి O- రింగ్ ఉన్నాయి, మంచి సీలింగ్, దీర్ఘ జీవితం, తక్కువ ఘర్షణ, గగుర్పాటు మరియు ఇతర లక్షణాలు లేవు. పిస్టన్ ద్వి దిశాత్మక పీడన సీలింగ్‌కు అనుకూలం.

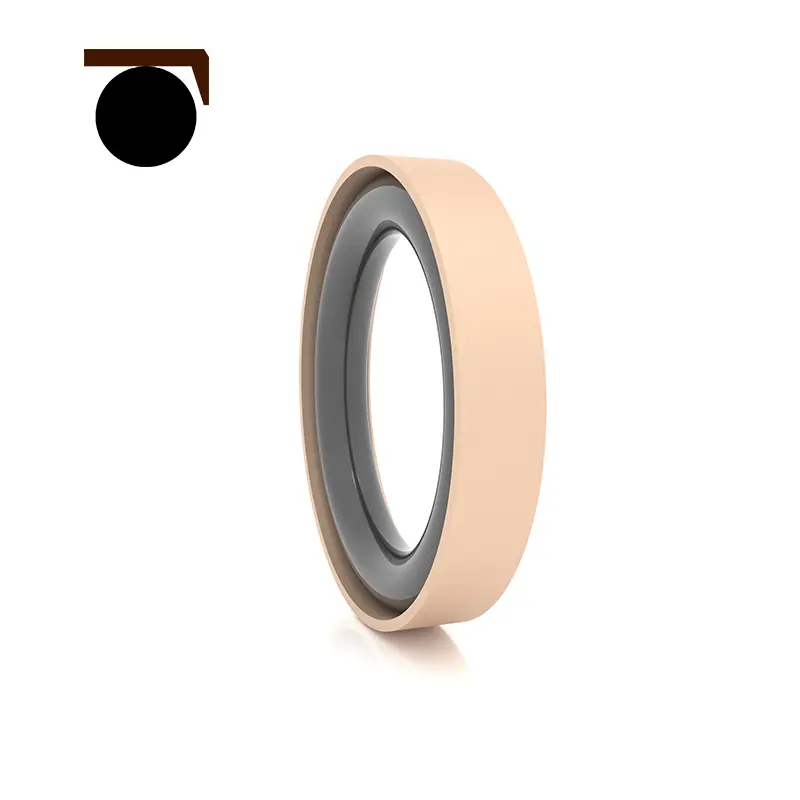

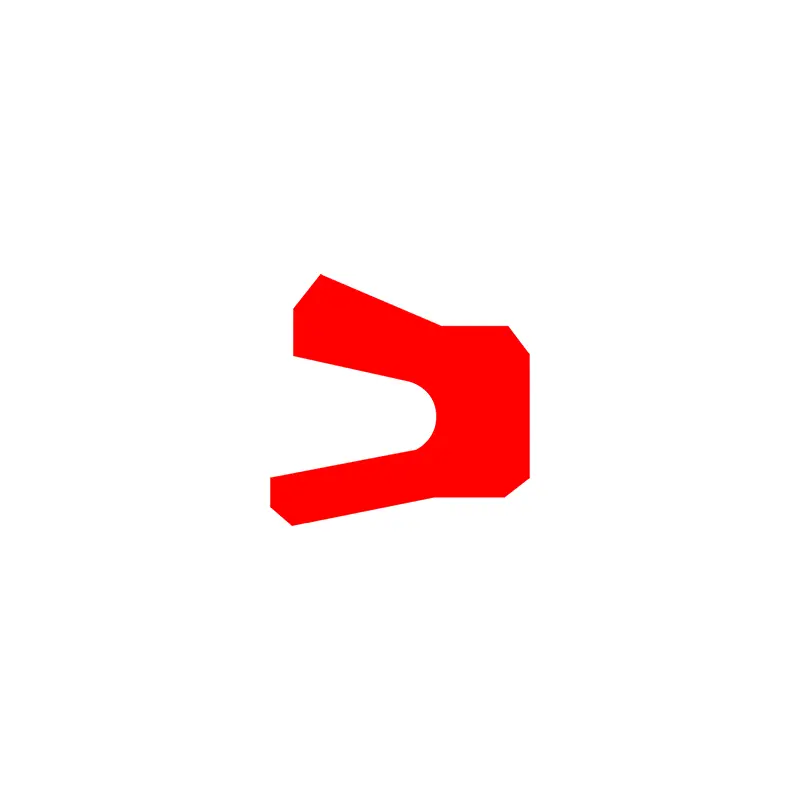

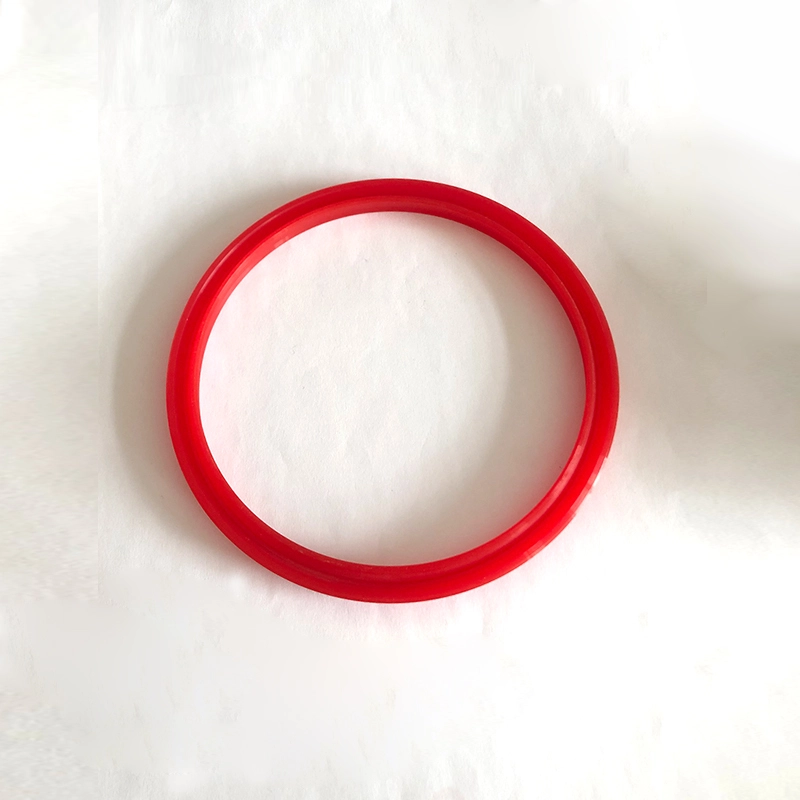

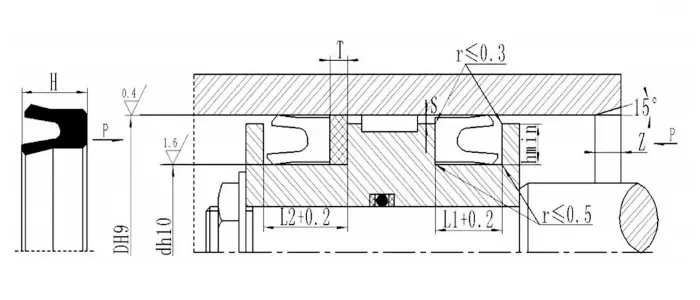

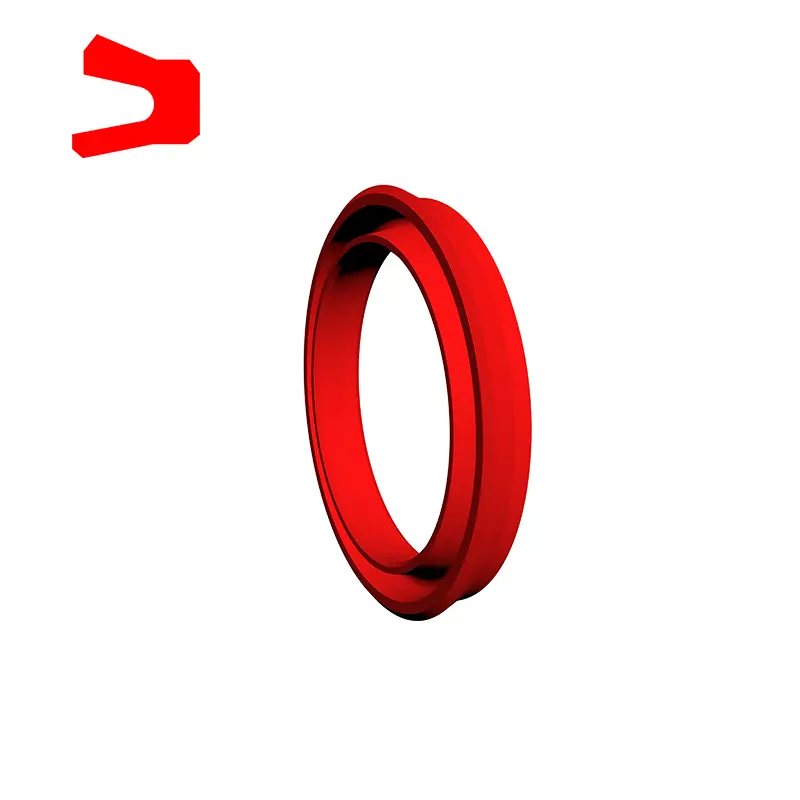

RCup సీలింగ్ రింగ్ అనేది పిస్టన్‌పై ప్రత్యేకంగా ఉపయోగించే అసమాన ముద్ర, ఇది మంచి సీలింగ్ పనితీరుతో హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే సీలింగ్ కోసం అనువైనది. గాడి ISO5597 ప్రమాణానికి అనుగుణంగా ఉంటుంది. షాఫ్ట్ కోసం YXD టైప్ సీలింగ్ రింగ్ అనేది పిస్టన్‌లో ప్రత్యేకంగా ఉపయోగించే అసమాన ముద్ర, ఇది మంచి సీలింగ్ పనితీరుతో హైడ్రాలిక్ రెసిప్రొకేటింగ్ మోషన్ వన్-వే సీలింగ్‌కు అనువైనది. 12 ~ 32mpa కింద ఉపయోగించినప్పుడు, మడమ వద్ద నిలుపుకునే రింగ్ అవసరం. గాడి JB/ZQ4265-97 ప్రమాణానికి అనుగుణంగా ఉంటుంది. లక్షణాలు:

1. తేలికపాటి లోడ్లు మరియు మధ్యస్థ లోడ్లకు వర్తిస్తుంది;

2. అధిక-పీడనం మరియు తక్కువ-పీడన సీలింగ్ రెండింటికీ మంచి సీలింగ్ పనితీరు;

3. విస్తృతమైన మీడియా నిరోధకతతో వివిధ రకాల పదార్థాలు అందుబాటులో ఉన్నాయి;

4. సాధారణ నిర్మాణం మరియు సులభంగా సంస్థాపన మరియు నిర్వహణ.

ఉత్పత్తి లక్షణాలు మరియు అనువర్తనాలు:

పదార్థ ఎంపిక:

RC61, RC62

1. ఓ-రింగుల పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), Etc.

2. సీలింగ్ రింగ్ మెటీరియల్స్: ప్రామాణిక పదార్థం PTFE3, ఇతర ఐచ్ఛిక పదార్థాలు PTFE2, PTFE4, PU, Etc.

సరే

1. సరిపోయే దీర్ఘచతురస్రాకార రింగ్ యొక్క పదార్థం: R01 నైట్రిల్ రబ్బరు

2. సీలింగ్ రింగ్ యొక్క పదార్థం: మిశ్రమ థర్మోప్లాస్టిక్ పదార్థం.

RC63, RC64, SPG, RC66, AQ, AQF

1. ఓ-రింగుల పదార్థాలు కావచ్చు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), Etc.

2. సీలింగ్ రింగ్ మెటీరియల్స్: స్టాండర్డ్ మెటీరియల్ PTFE3, ఇతర ఐచ్ఛిక పదార్థాలు PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. మ్యాచింగ్ రబ్బరు రింగ్ మెటీరియల్: R01 నైట్రిల్ రబ్బరు

2. రిటైనింగ్ రింగ్ మెటీరియల్: నైలాన్ PA/POLYOXYMETHILENE POM

3. గైడ్ రింగ్: నైలాన్ PA/POLYOXYMETHILENE POM/POLYTETRAFLUOROETHILENE PTFE

GDKK, RC67

1. అందుబాటులో ఉన్న ఎలాస్టోమర్ పదార్థాలు: R01 నైట్రిల్ రబ్బరు (NBR), R02 ఫ్లోరోరబ్బర్ (FKM), Etc.

2. సీలింగ్ రింగ్ మెటీరియల్: స్టాండర్డ్ మెటీరియల్ PTFE3, ఇతర ఐచ్ఛిక పదార్థాలు PTFE2, PTFE4.

3. రింగ్ రింగ్ మెటీరియల్: POM/PA/PTFE, ఉష్ణోగ్రత 100 డిగ్రీలు దాటినప్పుడు PTFE పదార్థం ఉపయోగించబడుతుంది.

Rcek

1. ప్రెస్ రింగ్ మెటీరియల్: పాలిటెట్రాఫ్లోరోఎథైలీన్, నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్ క్లాత్, నైలాన్, పాలియోక్సిమీథైలీన్

2. వి-రింగ్ మెటీరియల్: పాలిటెట్రాఫ్లోరోఎథైలీన్, నైట్రిల్ రబ్బరు, నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్, ఫ్లోరోరబ్బర్ క్లాత్

3. సపోర్ట్ రింగ్ మెటీరియల్: నైట్రిల్ క్లాత్, ఫ్లోరోరబ్బర్ క్లాత్, నైలాన్, పాలియోక్సిమీథైలీన్, పాలిటెట్రాఫ్లోరోఎథైలీన్

Rckr, rpw

1. సరిపోయే దీర్ఘచతురస్రాకార రింగ్ పదార్థం: RO1 నైట్రిల్ రబ్బరు (NBR)

2. సీలింగ్ రింగ్ మెటీరియల్: పియు

Yxd

ఐచ్ఛిక నైట్రిల్ రబ్బరు (R01), ఫ్లోరోరబ్బర్ (R02), పాలియురేతేన్ (PU), మొదలైనవి.

ఆర్డర్ ఉదాహరణ:

ఆర్డరింగ్ మోడల్ RC61-40X29X4.2-PTFE3-R01ORDERING మోడల్ RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD రింగ్ RC61-B-HOLE SEAL DXDX L- మెటీరియల్ కోడ్

RC62-80X60X10-PTFE3-R01 RC62- మోడల్ DXDXL PTFE3, R01 మెటీరియల్ కోడ్

ఆర్డర్ మోడల్ OK-80X59X8 సిలిండర్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు

మోడల్ మోడల్ RC63-80-PTFE3-R01 లేదా SPGC-80-PTFE3-R01

RC63/SPGC- మోడల్ 80-సిలిండర్ వ్యాసం D PTFE3-PTFE మెటీరియల్ కోడ్ R01-O- రింగ్ మెటీరియల్ కోడ్

ఆర్డర్ మోడల్ KDAS-80X60X22.4 సిలిండర్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు (L)

ఆర్డర్ మోడల్ TPM-80X60X22.4 సిలిండర్ వ్యాసం x గాడి వ్యాసం x గాడి వెడల్పు (L)

ఆర్డరింగ్ ఉదాహరణ: GDKK-80*62*43*22.5-R01

ఆర్డర్ మోడల్ RC64-80-PTFE3-R01

RC64- మోడల్ 80-సిలిండర్ వ్యాసం D PTFE3-PTFE మెటీరియల్ కోడ్ R01-O- రింగ్ మెటీరియల్ కోడ్

ఆర్డరింగ్ ఉదాహరణ: SPG-D*D*L-PTFE3-R01 (బయటి వ్యాసం*లోపలి వ్యాసం*గాడి వెడల్పు) PTFE3, R01- మెటీరియల్ కోడ్

RC66

ఆర్డర్ మోడల్ RC67-100X85X12.5-PTFE3-R01 లేదా SPGW-100X85X12.5-PTFE3 -R01

మోడల్-సిలిండర్ వ్యాసం x గాడి దిగువ వ్యాసం x గాడి వెడల్పు PTFE3- సవరించిన PTFE మెటీరియల్ కోడ్ R01 ఎలాస్టోమర్ మెటీరియల్ కోడ్

Rcek

మోడల్	పదార్థాలు	వర్తించే పరిధి	సీలింగ్
Rcek-a	వి-రింగ్: ఎన్బిఆర్ క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: ఎన్బిఆర్ క్లాత్/పిఎ/పోమ్/పిటిఎఫ్ఇ	అధిక ఒత్తిడి	మంచిది
Rcek-b	వి-రింగ్: ఎఫ్‌కెఎం క్లాత్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: ఎఫ్‌కెఎం క్లాత్/పిటిఎఫ్‌ఇ	అధిక ఉష్ణోగ్రత	మంచిది
RCEK-C	V- రింగ్: NBR, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE	సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్ప పీడనం	అద్భుతమైనది
Rcek-d	V- రింగ్: FKM, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE	అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అల్ప పీడనం	అద్భుతమైనది
Rcek-e	V- రింగ్: NBR మరియు NBR క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: NBR క్లాత్/PA/POM/PTFE	సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం	అద్భుతమైనది
Rcek-f	V- రింగ్: FKM మరియు FKM క్లాత్ కాంబినేషన్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: FKM క్లాత్/PTFE	అధిక ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం	ఫెయిర్
Rcek-g	V- రింగ్, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: PTFE1/PTFE2/PTFE3/PTFE4	అధిక ఉష్ణోగ్రత మరియు అధిక పీడన తినివేయు మీడియా	అద్భుతమైనది
Rcek-h	V- రింగ్: PU, ప్రెజర్ రింగ్, సపోర్ట్ రింగ్: PU/PA/POM/PTFE	సాధారణ ఉష్ణోగ్రత, మధ్యస్థ మరియు అధిక పీడనం	సీలింగ్
ఆర్డర్ మోడల్ RCEK-A-120 × 95x25.3 మోడల్-సిలిండర్ వ్యాసం x గాడి దిగువ వ్యాసం x గాడి వెడల్పు

Aqf

Rckr

Rpw

TDA

చామ్ఫర్ పొడవు

సిలిండర్ వ్యాసం పరిధి	చామ్ఫర్ పొడవు E≥
40-89	6
90-144	7
145-320	10
321-670	15

TDMA

Ggda

Rcup

ఆర్డరింగ్ ఉదాహరణ: ఆర్డర్ మోడల్ RCUP D63 × 48 × 10 సిలిండర్ వ్యాసం × గాడి వ్యాసం × ముద్ర ఎత్తు

Yxd

ఆర్డర్ మోడల్ YXD63 × 51 × 14-R01 సిలిండర్ వ్యాసం × గాడి వ్యాసం × సీల్ ఎత్తు-పదార్థ కోడ్

లక్షణాలు:

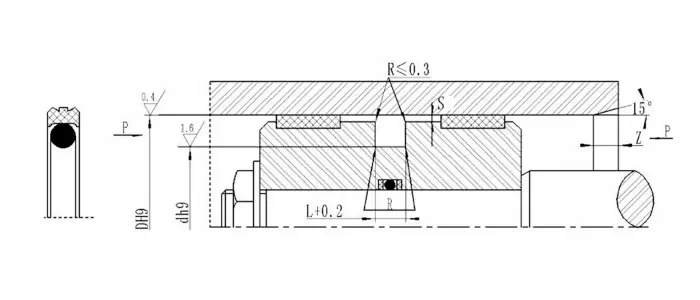

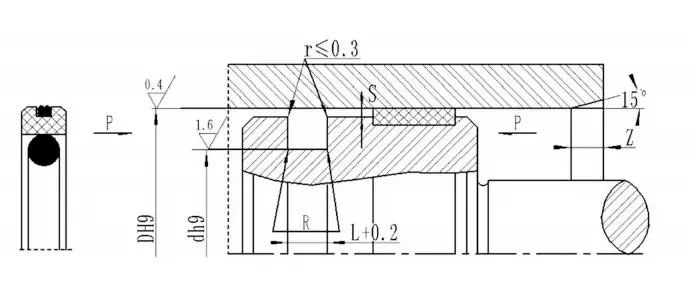

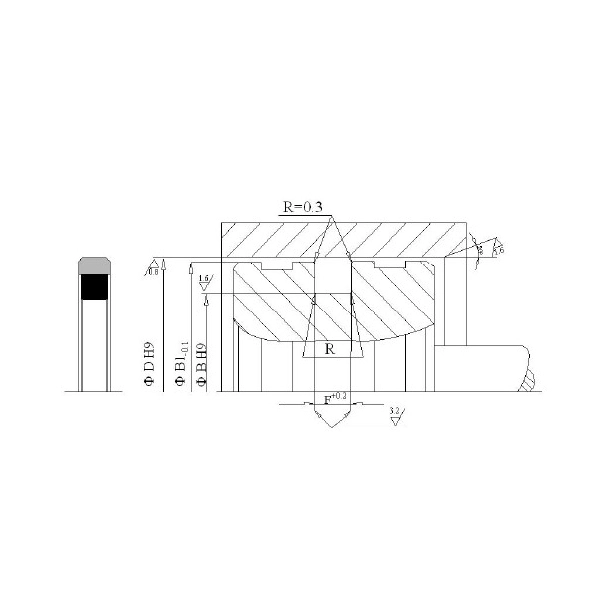

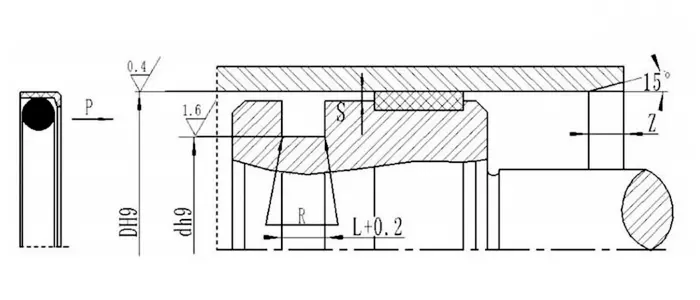

RC61

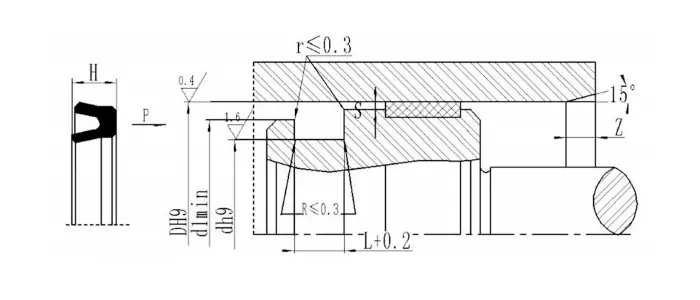

ఎపర్చరు పరిధి D H9			గాడి వ్యాసం D H9	గాడి వెడల్పు L^+0.2	రేడియల్ క్లియరెన్స్ స్మాక్స్		గుండ్రని మూలలు Rmax	చామ్ఫర్ Zనిమి	ఓ-రింగ్ వైర్ వ్యాసం
ప్రామాణిక రకం	తేలికపాటి లోడ్	భారీ లోడ్	గాడి వ్యాసం D H9	గాడి వెడల్పు L^+0.2	0 ~ 20mpa	20 ~ 40mpa	గుండ్రని మూలలు Rmax	చామ్ఫర్ Zనిమి	ఓ-రింగ్ వైర్ వ్యాసం
8 ~ 14.9	15 ~ 39.9	-	డి -4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	డి -7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	డి -15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132.9	డి -21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	డి -24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	డి -28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			డి -38	13.8	0.7	0.60	3	10	12.0
గమనిక: 1. రంధ్రం వ్యాసం ≤30 మిమీ కోసం, ఓపెన్ గాడిని ఉపయోగించమని సిఫార్సు చేయబడింది.
2. ఒత్తిడి కోసం> 40mpa కోసం, ముద్ర యొక్క మూల ప్రాంతం S గరిష్ట H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది

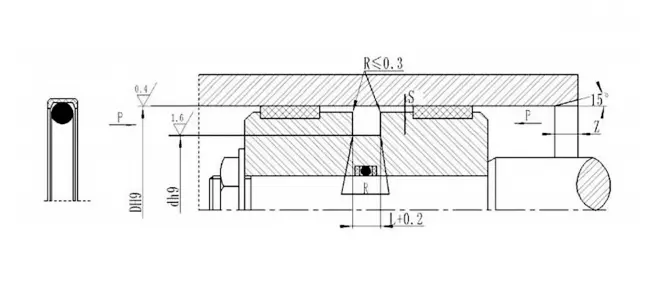

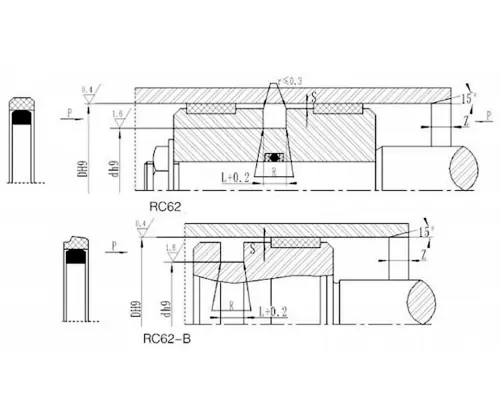

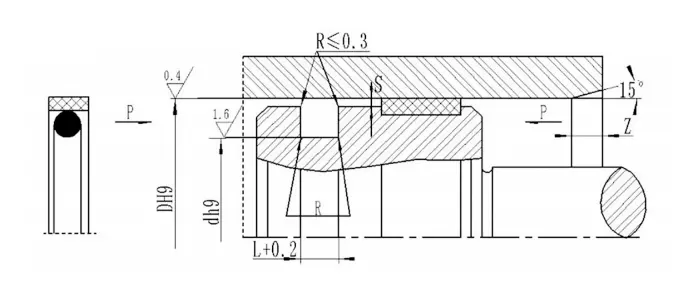

RC62

ఎపర్చరు పరిధి D H9	గాడి వ్యాసం D H9	గాడి వెడల్పు L⁺⁰^.²	రేడియల్ క్లియరెన్స్ స్మాక్స్		గుండ్రని మూలలు Rmax	చామ్ఫర్ Zనిమి
ఎపర్చరు పరిధి D H9	గాడి వ్యాసం D H9	గాడి వెడల్పు L⁺⁰^.²	0-20MPA	20 ~ 40mpa	గుండ్రని మూలలు Rmax	చామ్ఫర్ Zనిమి
20 ~ 49.9	డి -10	5	0.40	0.30	0.3	4
50 ~ 59.9	డి -15	7.5	0.40	0.30	0.4	5
60 ~ 149.9	డి -20	10	0.50	0.40	0.4	6
150 ~ 244.9	డి -25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	డి -30	15	0.70	0.60	0.8	10
520 ~ 769.9	డి -35	17.5	0.80	0.70	1.2	13
770 ~ 1500	డి -40	20	0.80	0.70	1.2	15
గమనిక: 1. రంధ్రం వ్యాసం ≤ 30 మిమీ కోసం, ఓపెన్ గాడిని ఉపయోగించమని సిఫార్సు చేయబడింది.
2. ఒత్తిడి కోసం> 40mpa కోసం, ముద్ర యొక్క మూల ప్రాంతం S మాక్స్ H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది.

సరే

మోడల్	DH9	DH9	L^+0.2	డి 1	మోడల్	DH9	DH9	L^+0.2	డి 1	మోడల్	DH9	DH9	L^+0.2	డి 1
OK-25164.2	25	16	4.2	24.3	OK-9074.56.3	90	74.5	6.3	89.0	OK-1601398.0	160	139	8.0	158.8
OK-32214.2	32	21	4.2	31.3	OK-95748.0	95	74	8.0	94.0	OK-1701498.0	170	149	8.0	168.8
OK-4026.35.8	40	26.3	5.8	39.2	OK-100798.0	100	79	8.0	99.0	OK-1801598.0	180	159	8.0	178.8
OK-40294.2	40	29	4.2	39.3	OK-10084.56.3	100	84.5	6.3	99.0	OK-1901698.0	190	169	8.0	188.8
OK-5034.56.3	50	34.5	6.3	49.0	OK-105848.0	105	84	8.0	103.8	OK-2001798.0	200	179	8.0	198.8
OK-50394.2	50	39	4.2	49.3	OK-1110898.0	110	89	8.0	108.8	OK-2101898.0	210	189	8.0	208.4
OK-6041.77	60	41.7	7.0	59.2	OK-111094.56.3	110	94.5	6.3	109.0	OK-2201998.0	220	199	8.0	218.4
OK-60494.2	60	49	4.2	59.3	OK-115948.0	115	94	8.0	113.8	OK-2302098.0	230	209	8.0	228.4
OK-6344.77.0	63	44.7	7.0	62.2	OK-120998.0	120	99	8.0	118.3	OK-2402198.0	240	219	8.0	238.4
OK-6347.56.3	63	47.5	6.3	62.0	OK-1251048.0	125	104	8.0	123.8	OK-2502298.0	250	229	8.0	248.4
OK-7051.77.0	70	51.7	7.0	69.2	OK-125109.56.3	125	109.5	6.3	124.0	OK-280225.58.0	280	255.5	8.0	278.4
OK-70594.2	70	59	4.2	69.3	OK-1301098.0	130	109	8.0	128.8	OK-3002729.5	300	272	9.5	297.8
OK-75548.0	75	54	8.0	74.2	OK-130114.56.3	130	114.5	6.3	129.0	OK-3202929.5	320	292	9.5	317.8
OK-7559.56.3	75	59.5	6.3	74.0	OK-1351148.0	135	114	8.0	133.5	OK-3303029.5	330	302	9.5	327.8
OK-80598.0	80	59	8.0	79.0	OK-135119.56.3	135	119.5	6.3	134.0	OK-3503229.5	350	322	9.5	347.8
OK-8064.56.3	80	64.5	6.3	79.0	OK-1401198.0	140	119	8.0	138.8	OK-3703429.5	370	342	9.5	367.8
OK-85648.0	85	64	8.0	84.0	OK-1451248.0	145	124	8.0	143.8	OK-4203929.5	420	392	9.5	417.8
OK-90698.0	90	69	8.0	89.0	OK-1501298.0	150	129	8.0	148.8

RC63

ఎపర్చరు పరిధి D H9	గాడి వ్యాసం D H9		గాడి వెడల్పు L⁺⁰^.²	రేడియల్ క్లియరెన్స్ S_మా_x	రౌండ్ మూలలు Rmax	చామ్ఫర్ Z_నిమి	ఓ-రింగ్ వైర్ వ్యాసం d_O
ఎపర్చరు పరిధి D H9	హైడ్రాలిక్	వాయు మరియు హైడ్రాలిక్ తక్కువ ఘర్షణ	గాడి వెడల్పు L⁺⁰^.²	రేడియల్ క్లియరెన్స్ S_మా_x	రౌండ్ మూలలు Rmax	చామ్ఫర్ Z_నిమి	ఓ-రింగ్ వైర్ వ్యాసం d_O
6 ~ 13	డి -3	డి -3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	డి -4	డి -4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	డి -6	డి -6.6	4.7	0.3	1	5	3.5
57 ~ 169	డి -10	డి -10.6	7.5	0.35	1	6	5.7
170 ~ 1500	డి -15	డి -15.6	11.0	0.4	2.5	8	8.6

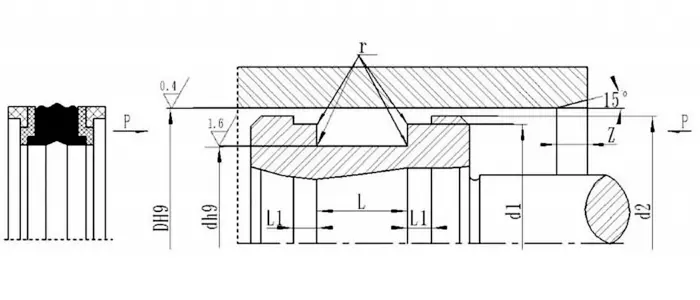

KDAS

మోడల్	పరిమాణం						మోడల్	పరిమాణం
మోడల్	D	d	డి 1	డి 2	L	ఎల్ 1	మోడల్	D	d	డి 1	డి 2	L	ఎల్ 1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

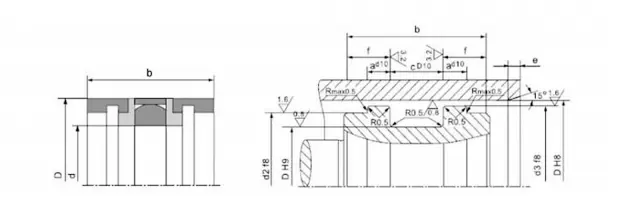

Gdkk

ఉత్పత్తి సంఖ్య	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

RC64

ఎపర్చరు పరిధి D H9	గాడి వ్యాసం DH9	గాడి వెడల్పు L⁺^0.²	గుండ్రని మూలలు Rmax	రేడియల్ క్లియరెన్స్ స్మాక్స్	చామ్ఫర్ Zనిమి	ఓ-రింగ్ వైర్ వ్యాసం d_O
14 ~ 22.9	డి -5.2	3.8	0.6	0.25	3	2.65
23 ~ 49.9	డి -6.6	4.8	1	0.3	4	3.55
50 ~ 119.9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-13.0	9.5	1.8	0.4	8	7.00
గమనిక: సిలిండర్ వ్యాసం ≤30 మిమీ కోసం, ఓపెన్ గాడి సిఫార్సు చేయబడింది.

Spg

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

RC66

ఆర్డరింగ్ ఉదాహరణ: RC66-DDL-PTFE3-R01 (బాహ్య వ్యాసంలోపలి వ్యాసంగాడి వెడల్పు) PTFE3, R01- మెటీరియల్ కోడ్
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
గమనిక: కొలతలు ఈ పట్టికలో జాబితా చేయబడలేదు, దయచేసి మమ్మల్ని సంప్రదించండి.

RC67

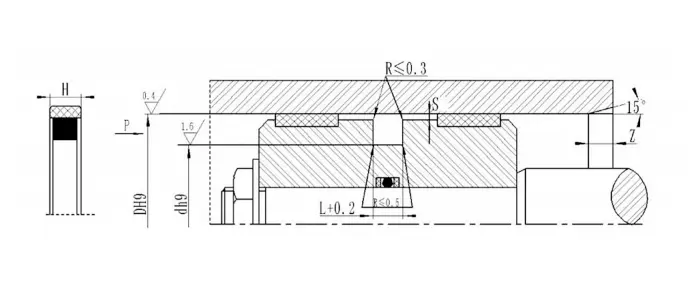

DH9	D H9	L⁺⁰^.²	Z	R	DH9	D H9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

Rcek

లక్షణాలు మరియు కొలతలు
సిలిండర్ వ్యాసం	దిగువ వ్యాసం	బేస్ వ్యాసం	వెడల్పు	గైడ్ మిన్	సిలిండర్ వ్యాసం	దిగువ వ్యాసం	బేస్ వ్యాసం	వెడల్పు	గైడ్ మిన్
DH9	D H9	డి 1	L	Z	DH9	D H9	డి 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

ఆర్డరింగ్ ఉదాహరణ AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-MATERIAL కోడ్
ఉత్పత్తి సంఖ్య	D	d	L⁺⁰^.²	R_మా_x	ఉత్పత్తి సంఖ్య	D	d	L⁺⁰^.²	R_మా_x	ఉత్పత్తి సంఖ్య	D	d	L⁺⁰^.²	R_మా_x
AQ0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	AW0900L	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	AQ1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

Aqf

ఆర్డరింగ్ ఉదాహరణ AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 మెటీరియల్ కోడ్
ఉత్పత్తి సంఖ్య	D హెచ్ 9	d హెచ్ 9	L⁺⁰^.²	R_మా_x	ఉత్పత్తి సంఖ్య	D హెచ్ 9	d హెచ్ 9	L⁺⁰^.²	R_మా_x	ఉత్పత్తి సంఖ్య	D హెచ్ 9	d హెచ్ 9	L⁺⁰^.²	R_మా_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	AQF4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	AQF6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

Rckr

D	d	L	డి 1	D	d	L	డి 1	D	d	L	డి 1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

Rpw

ఎపర్చరు పరిధి D H9			గాడి వ్యాసం D H9	గాడి వెడల్పు L⁺⁰^.²	రేడియల్ క్లియరెన్స్ స్మాక్స్		గుండ్రని మూలలు Rmax	చామ్ఫర్ Z	ఓ-రింగ్ వైర్ వ్యాసం
ప్రామాణిక రకం Rpw	తేలికపాటి లోడ్ RPW-Q	భారీ లోడ్ RPW-Z	గాడి వ్యాసం D H9	గాడి వెడల్పు L⁺⁰^.²	0 ~ 20mpa	20-40mpa	గుండ్రని మూలలు Rmax	చామ్ఫర్ Z	ఓ-రింగ్ వైర్ వ్యాసం
8 ~ 14.9	15 ~ 39.9	-	డి -4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	డి -7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	డి -15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132.9	డి -21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	డి -24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	డి -28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			డి -38	13.8	0.7	0.60	3	10	12.0
గమనిక: 1. రంధ్రం వ్యాసం ≤ 30 మిమీ కోసం, ఓపెన్ గాడిని ఉపయోగించమని సిఫార్సు చేయబడింది.
2. ఒత్తిడి కోసం> 40mpa కోసం, ముద్ర యొక్క మూల ప్రాంతం H8/F8 ఫిట్ టాలరెన్స్‌ను ఉపయోగిస్తుంది.

TDA


ఆర్డర్ సంఖ్య	DH8	DH9	L+0.2	ఆర్డర్ సంఖ్య	DH8	DH9	L+0.2	ఆర్డర్ సంఖ్య	DH8	DH9	L+0.2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
గమనిక: అవసరమైన లక్షణాలు ఈ పట్టికలో లేకపోతే, దయచేసి మమ్మల్ని సంప్రదించండి.

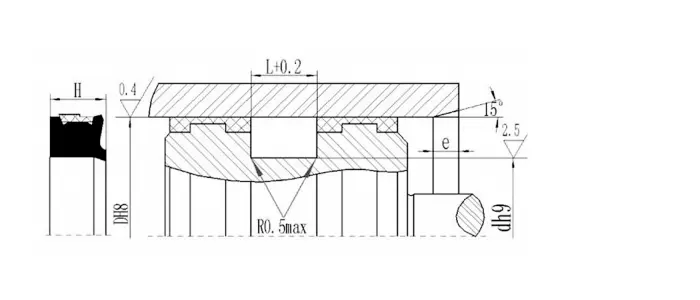

TDMA

సంస్థాపనా కొలతలు										చామ్ఫర్ పొడవు
సిలిండర్ వ్యాసం 8	గ్రోవ్ బాటమ్ వ్యాసం 9		స్లాట్ వెడల్పు L+0.2		ముద్ర ఎత్తు H				సిలిండర్ వ్యాసం పరిధి		చామ్ఫర్ పొడవు e≥
40-120	డి -10		16		15				40-124		7
121-300	డి -12		16		15				125-299		10
301-380	డి -14		16		15				300-630		15
> 380	డి -16		16		15

ఆర్డర్ సంఖ్య	DH8	DH9		L^+0.2	ఆర్డర్ సంఖ్య	DH8	DH9	L^+0.2		ఆర్డర్ సంఖ్య		DH8	DH9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
గమనిక: అవసరమైన లక్షణాలు ఈ పట్టికలో లేవు, కానీ ఉత్పత్తి చేయవచ్చు. దయచేసి మమ్మల్ని సంప్రదించండి.

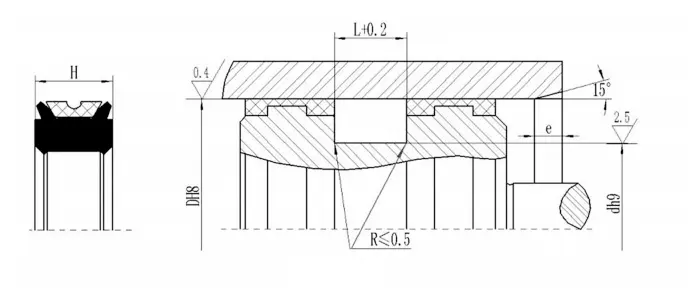

Ggda

సంస్థాపనా కొలతలు											చామ్ఫర్ పొడవు
సంస్థాపనా కొలతలు									సిలిండర్ వ్యాసం పరిధి		చామ్ఫర్ పొడవు e≥
									<99		7
సిలిండర్ వ్యాసం DH8	గాడి దిగువ వ్యాసం DH9			స్లాట్ వెడల్పు ఎల్⁺⁰^.²	ముద్ర ఎత్తు H				100-199		10
<96	డి -16.8			8	7.5				100-199		10
96-190	డి -20			10	9.5				200-309		12
191-380	డి -28			13	12.5				310-559		15
> 380	డి -36			20	19.5				> 599		18

ఆర్డర్ సంఖ్య	D H8	D H9	L^+0.2		ఆర్డర్ సంఖ్య	D H8	D H9	L^+0.2		ఆర్డర్ సంఖ్య	D H8	D H9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
గమనిక: అవసరమైన లక్షణాలు ఈ పట్టికలో లేవు, కానీ ఉత్పత్తి చేయవచ్చు. దయచేసి మమ్మల్ని సంప్రదించండి. అందుబాటులో ఉన్న గరిష్ట ఉత్పత్తి 1600 మిమీ.

Rcup

ఎక్స్‌ట్రాషన్ గ్యాప్
ప్రెజర్ MPA	ఎక్స్‌ట్రాషన్ గ్యాప్ స్మాక్స్
ప్రెజర్ MPA	సిలిండర్ వ్యాసం D≤60mm						సిలిండర్ వ్యాసం d> 60 మిమీ
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
సైజు చార్ట్
ఉత్పత్తి సంఖ్య		D	d	H	L	డి 1		ఉత్పత్తి సంఖ్య	D	d	H	L	డి 1
Rcup30159.5		30	15	9.5	10.5	18		Rcup40325.5	40	32	5.5	6.5	35
Rcup301510		30	15	10	11	19		Rcup40328	40	32	8	9	35
Rcup30208		30	20	8	9	24		Rcup40338	40	33	8	9	36
Rcup30226.5		30	22	6.5	7	25		Rcup453010	45	30	10	11	35
Rcup352010		35	20	10	11	25		Rcup503012	50	30	12	13	35
Rcup35258		35	25	8	9	29		Rcup503210	50	32	10	11	35
Rcup352710		35	27	10	11	30		RCUP50358.5	50	35	8.5	9.5	40
Rcup402510		40	25	10	11	30		Rcup503510	50	35	10	11	40
Rcup40306.5		40	30	6.5	7.5	34		Rcup50405	50	40	5	5.5	44
Rcup403010		40	30	10	11	34		Rcup50408	50	40	8	9	43

Yxd

ఉత్పత్తి సంఖ్య	D	d	H	ఎల్ 1	ఎల్ 2	T	ఉత్పత్తి సంఖ్య	D	d	H	ఎల్ 1	ఎల్ 2	T
Yxd1158	11	5	8	9	10.5	1.5	Yxd554710	55	47	10	12	13.5	1.5
Yxd1268	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
Yxd1488	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
Yxd16108	16	10	8	9	10.5	1.5	Yxd635114	63	51	14	16	18	2
Yxd18128	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
Yxd20148	20	14	8	9	10.5	1.5	Yxd705814	70	58	14	16	18	2
Yxd22168	22	16	8	9	10.5	1.5	Yxd756314	75	63	14	16	18	2
Yxd24188	24	18	8	9	10.5	1.5	Yxd786614	78	66	14	16	18	2
Yxd25198	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
Yxd28228	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
Yxd302210	30	22	10	12	13.5	1.5	Yxd907814	90	78	14	16	18	2
Yxd322410	32	24	10	12	13.5	1.5	Yxd958314	95	83	14	16	18	2
Yxd352710	35	27	10	12	13.5	1.5	Yxd1008814	100	88	14	16	18	2

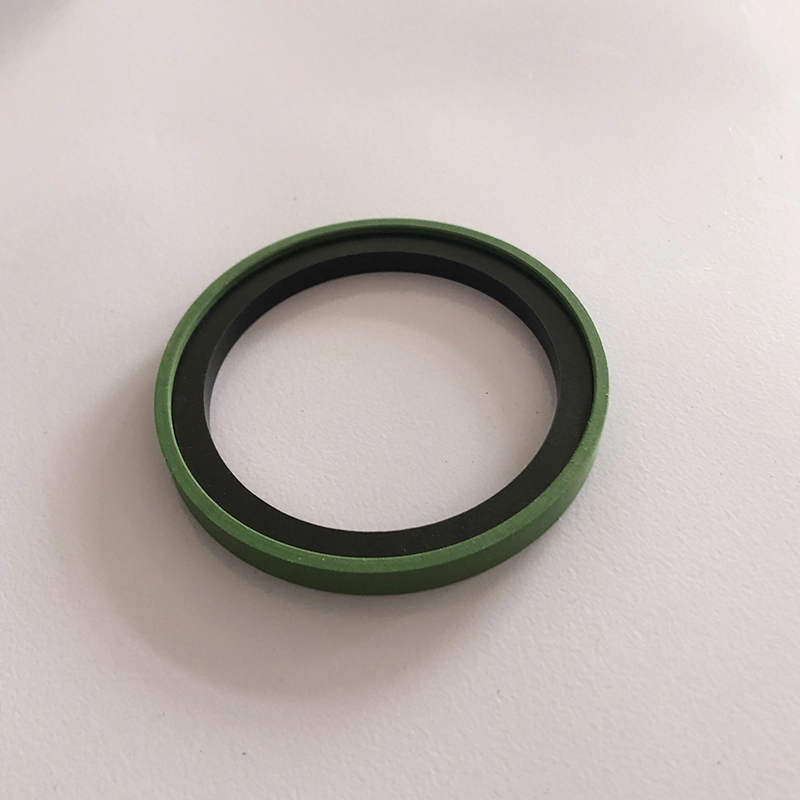

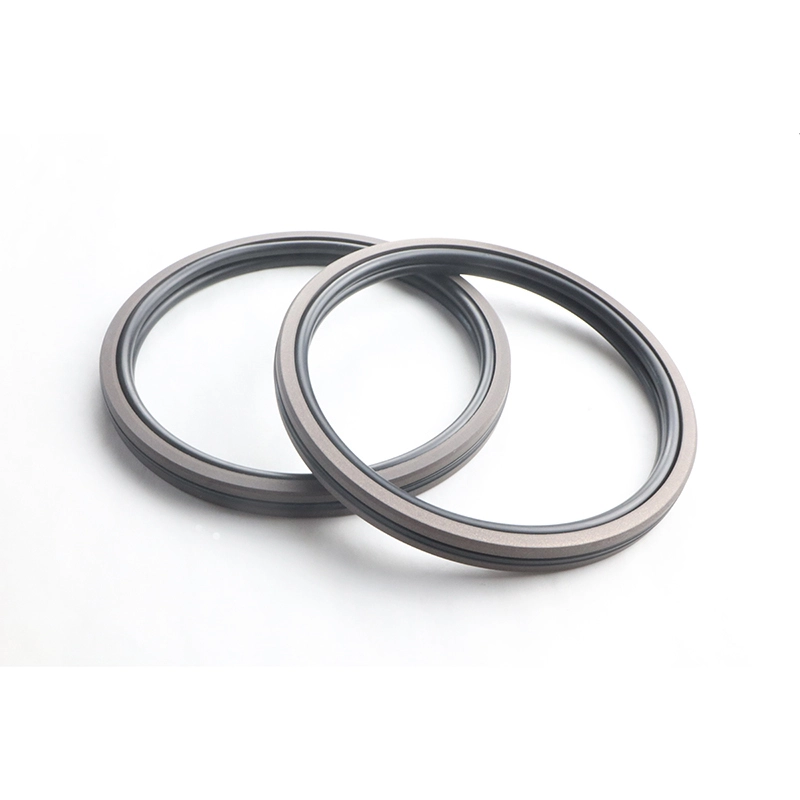

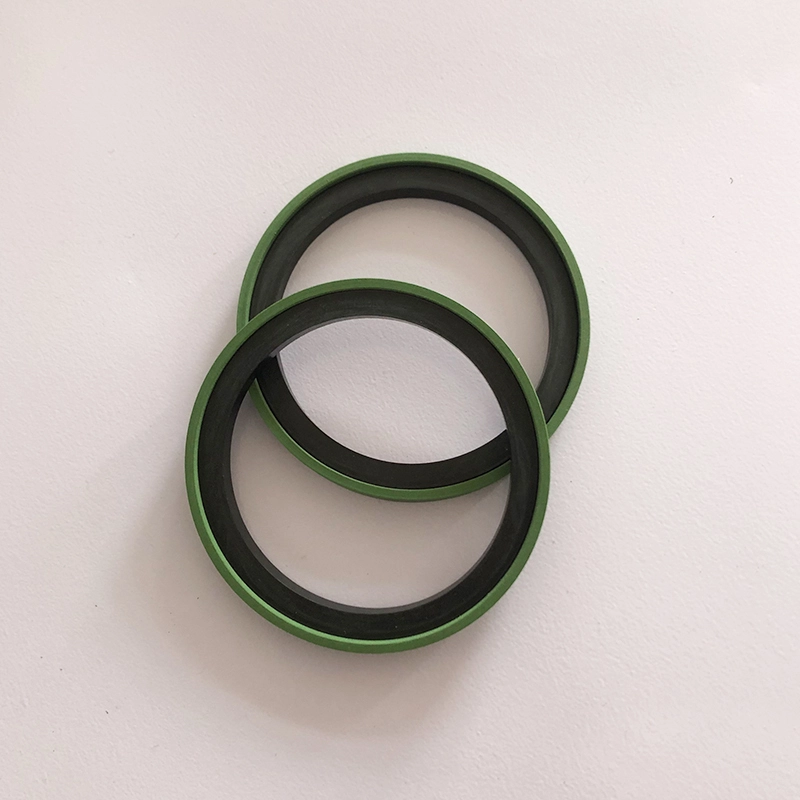

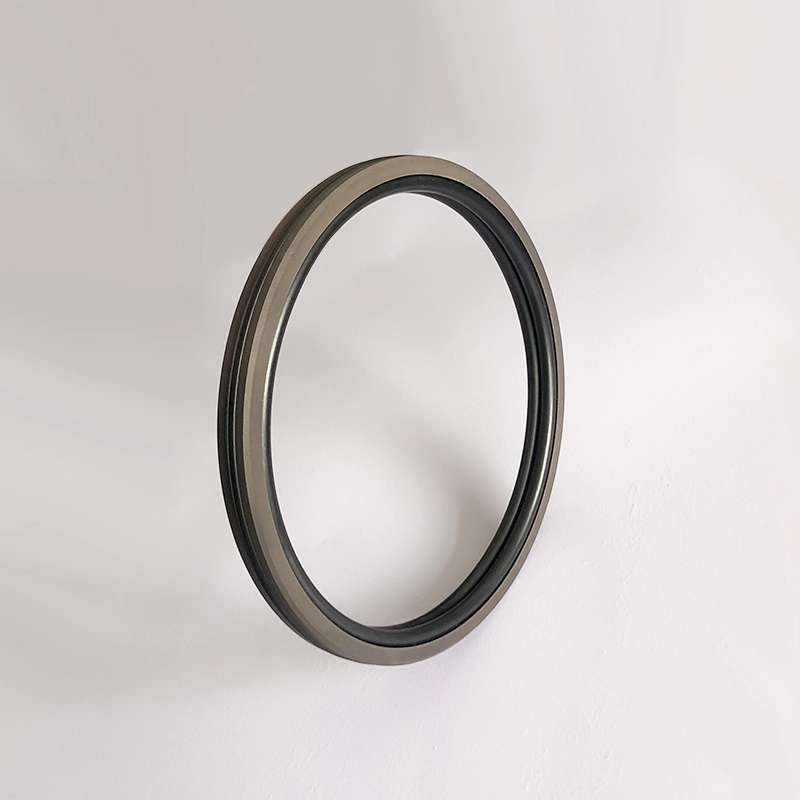

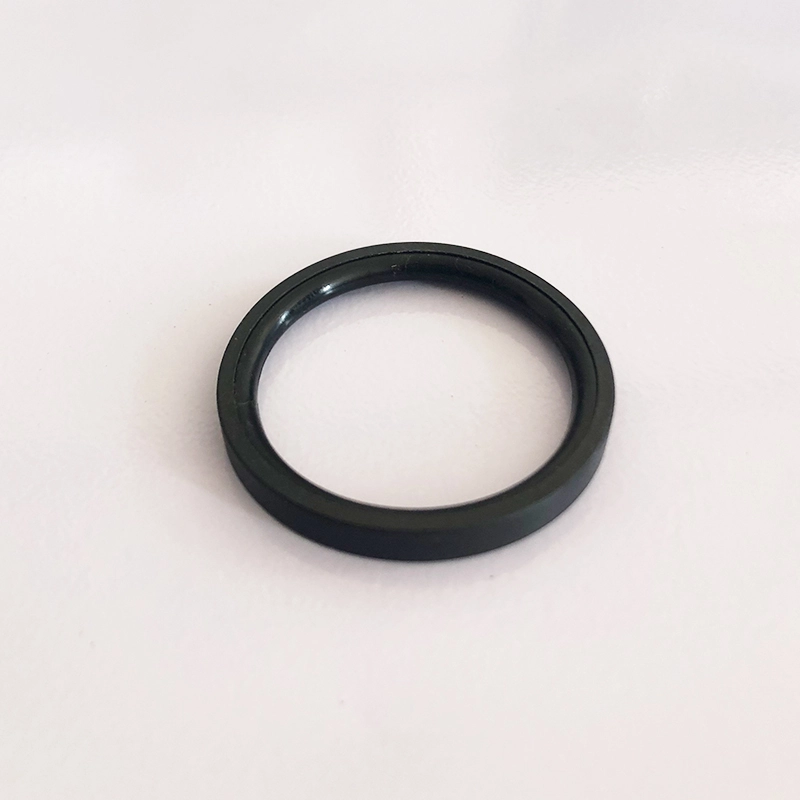

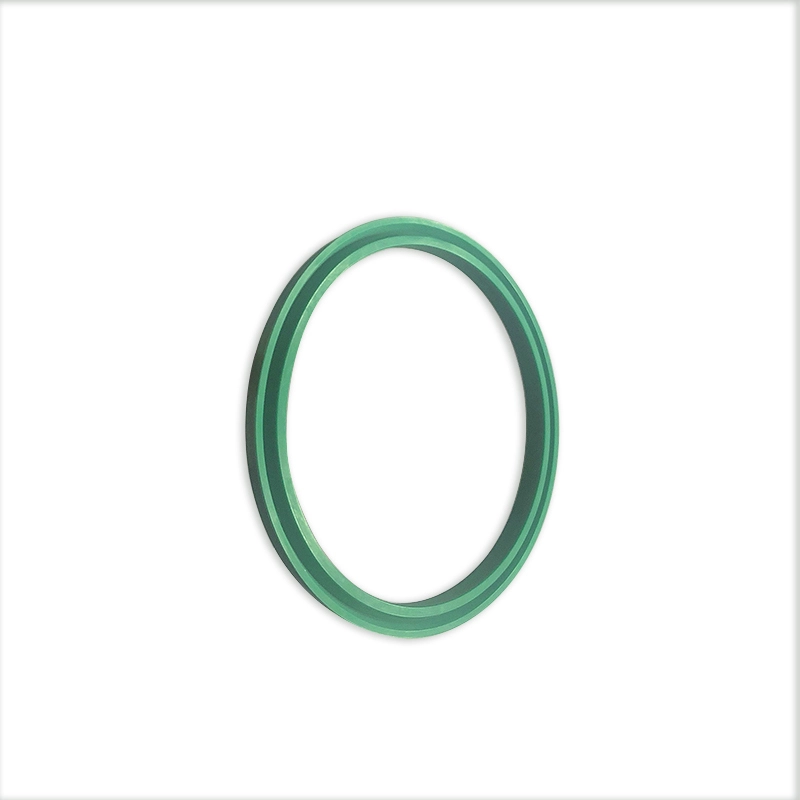

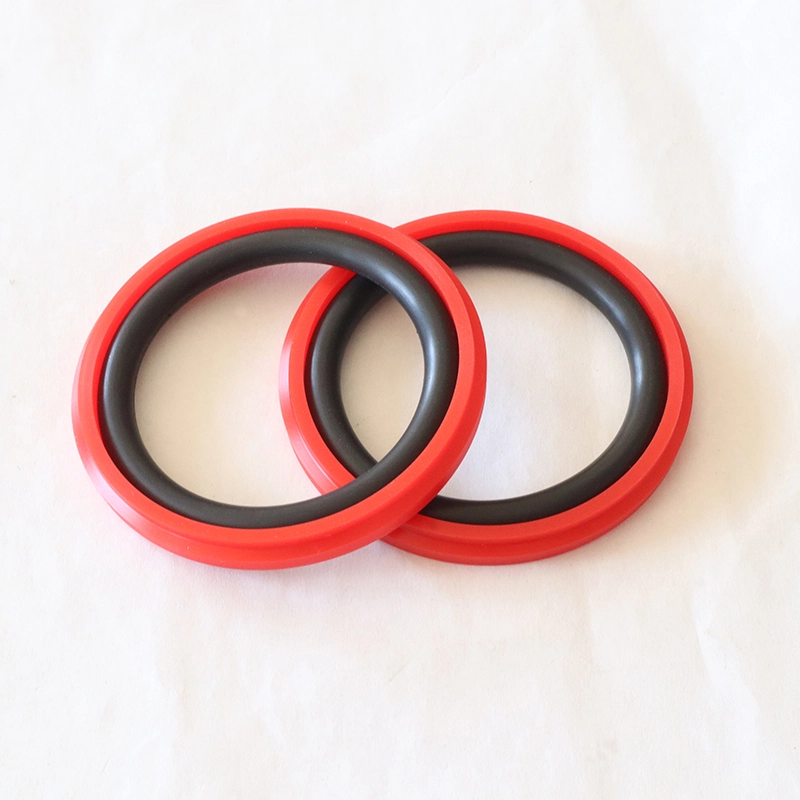

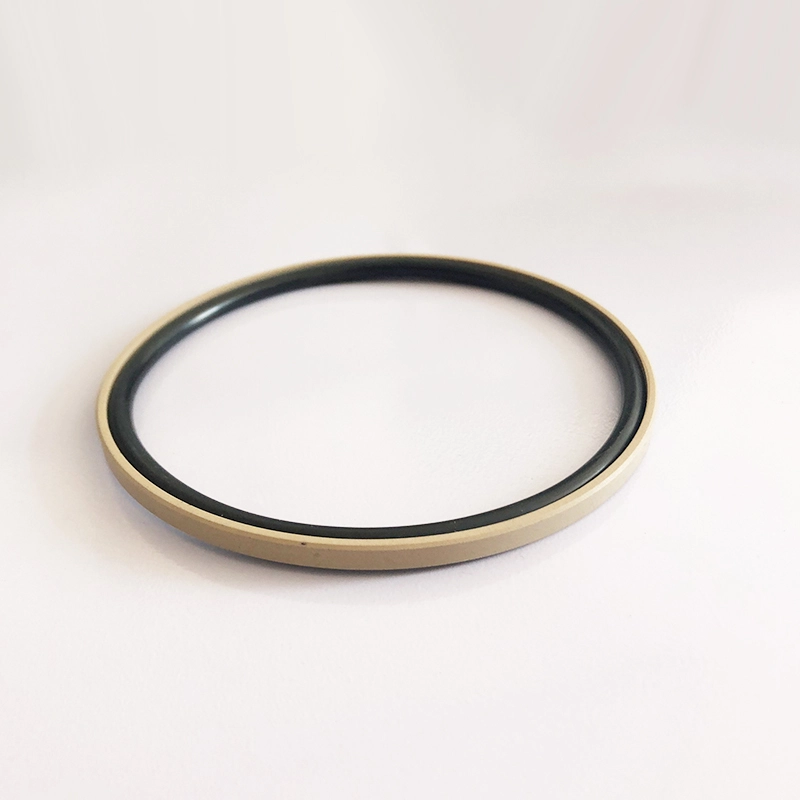

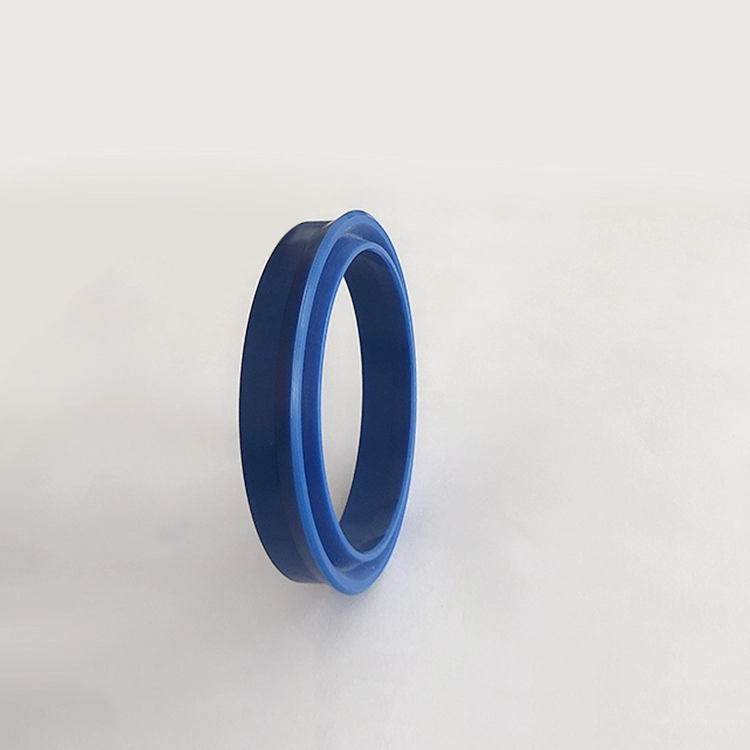

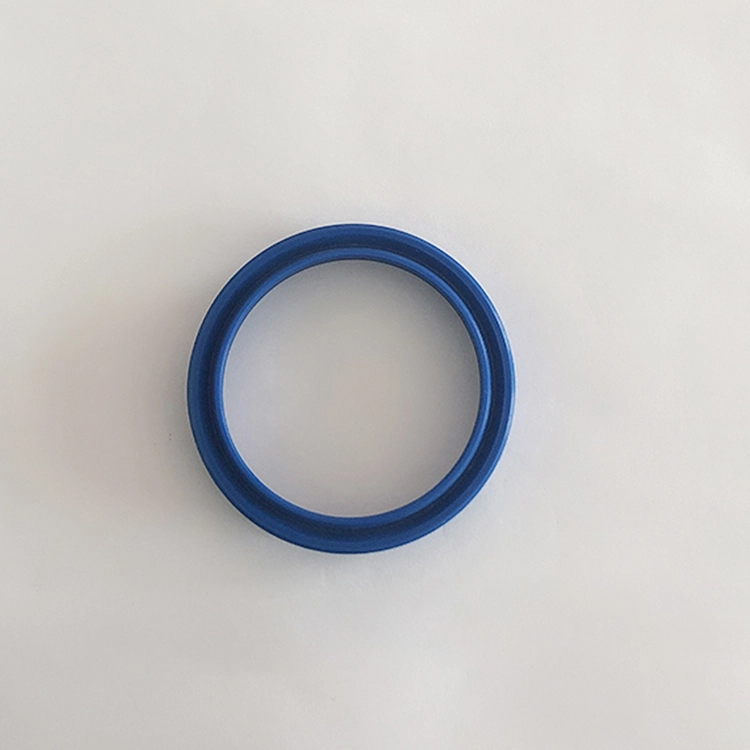

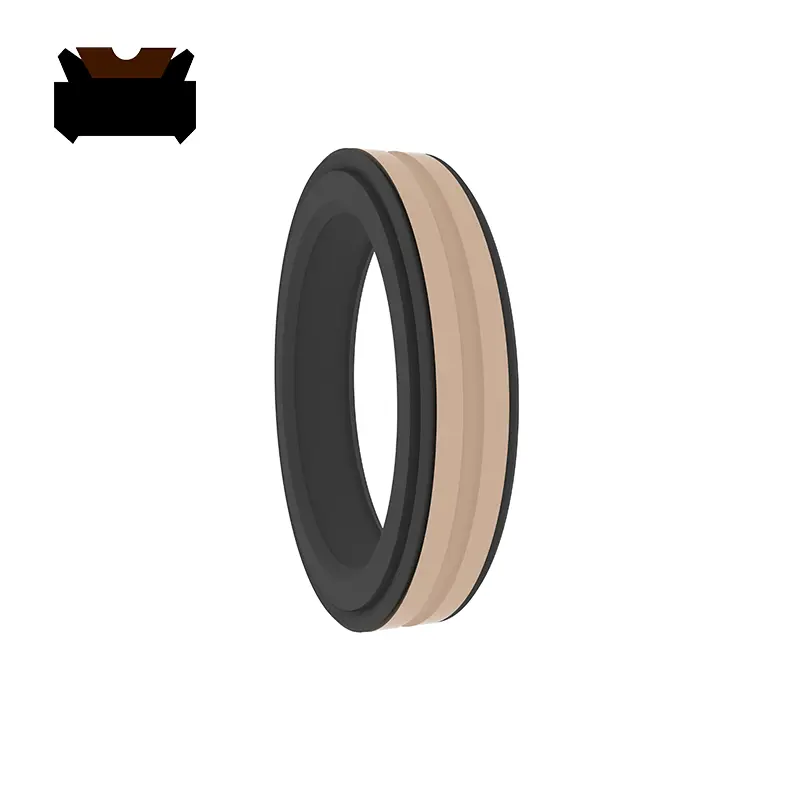

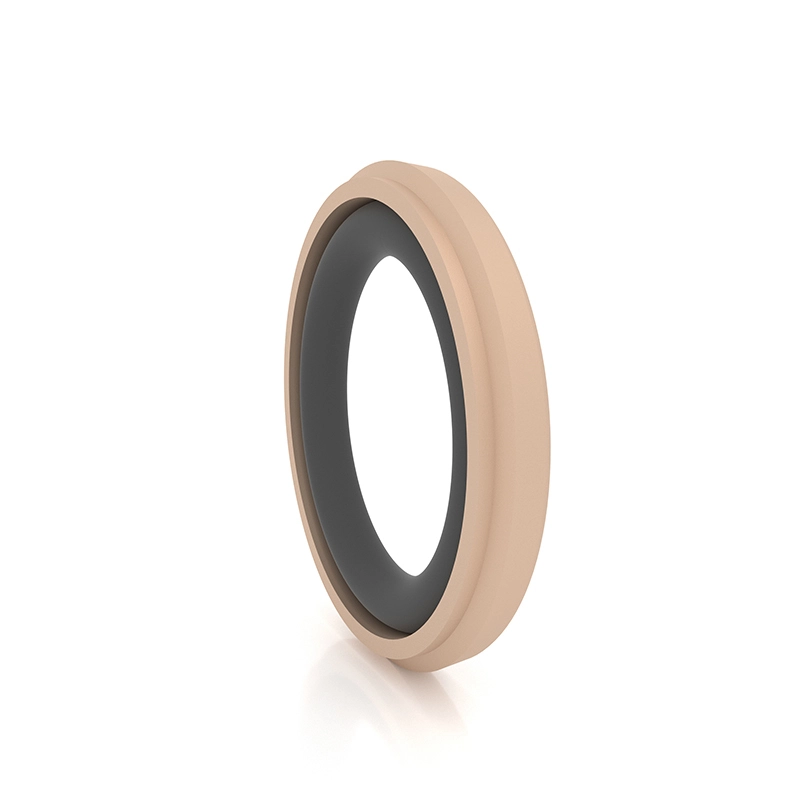

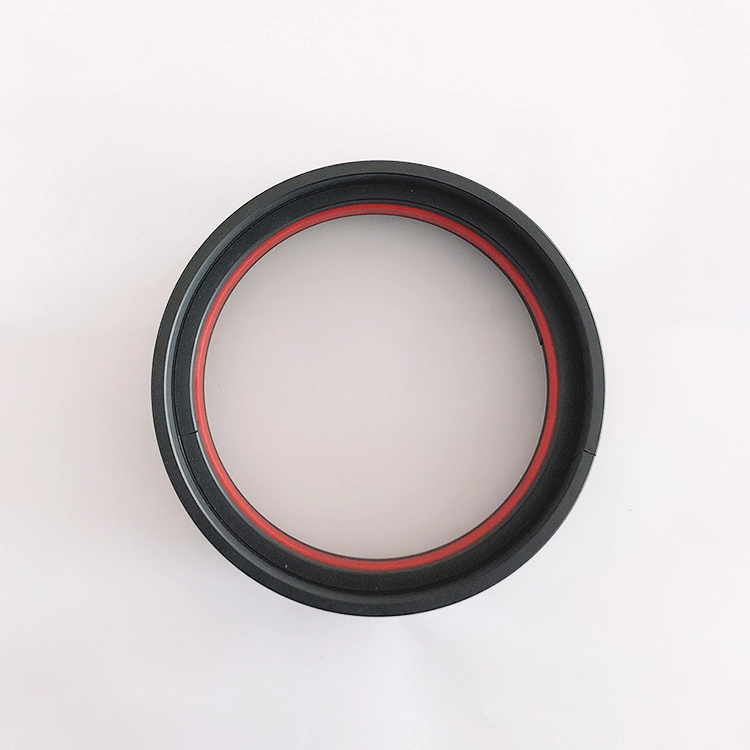

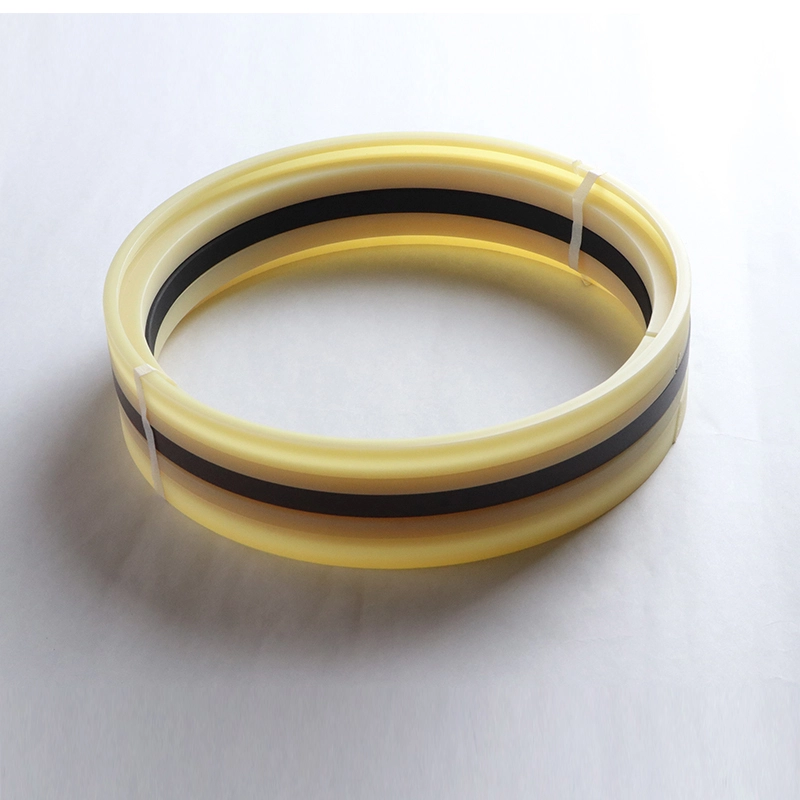

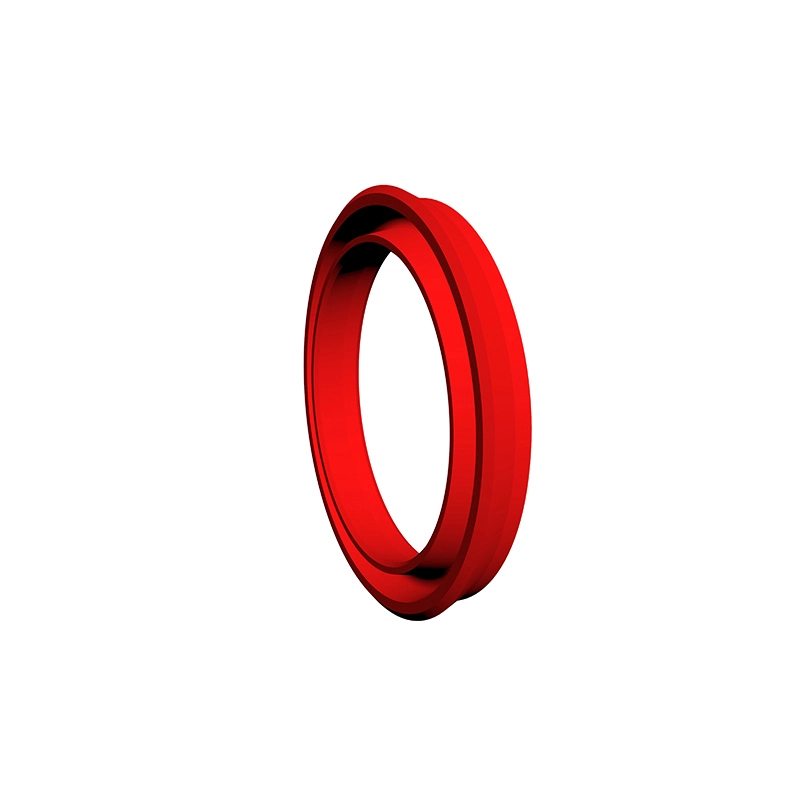

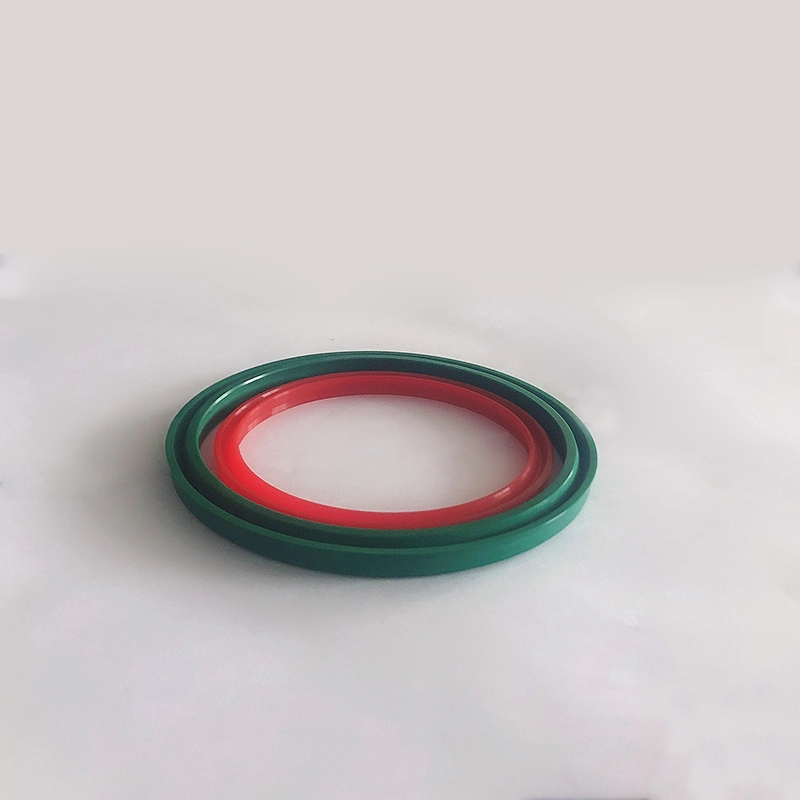

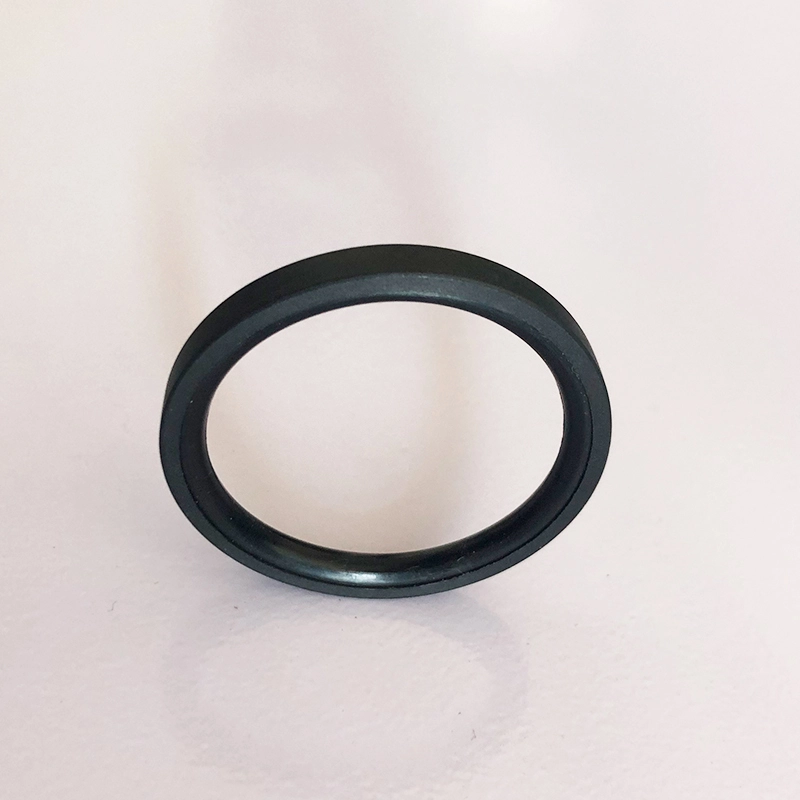

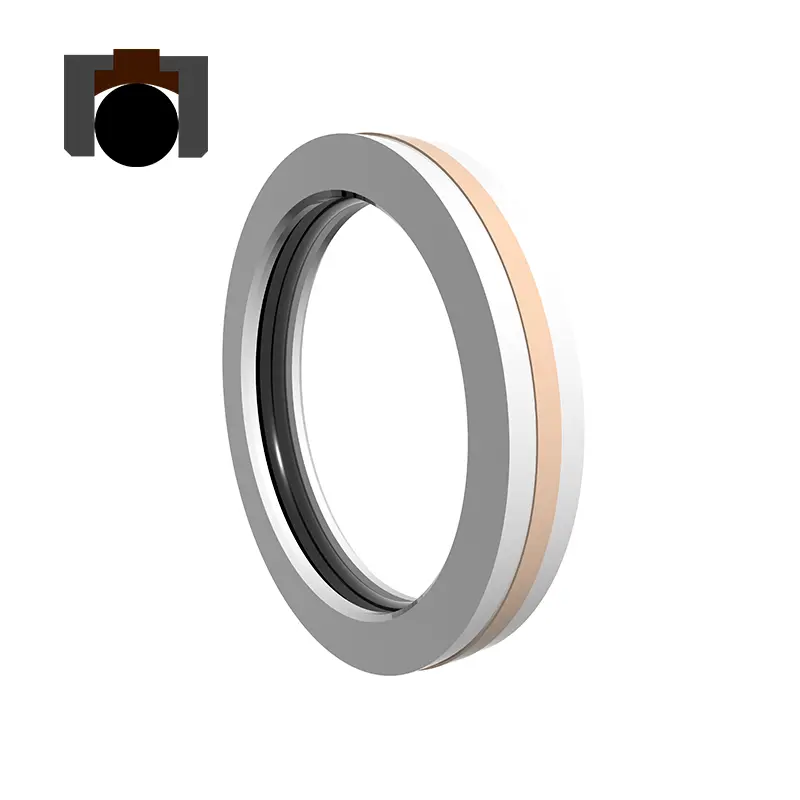

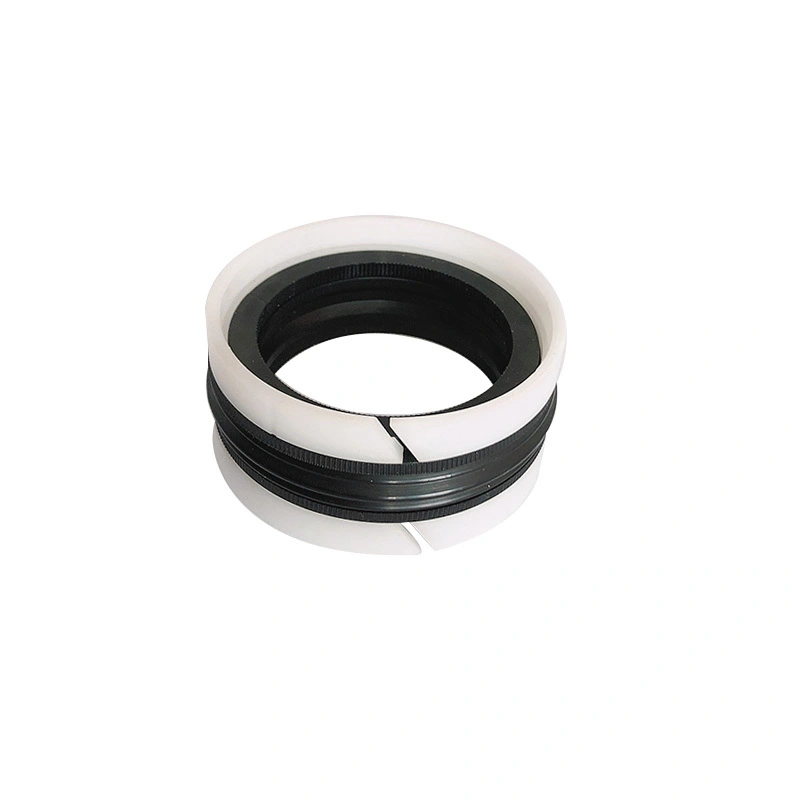

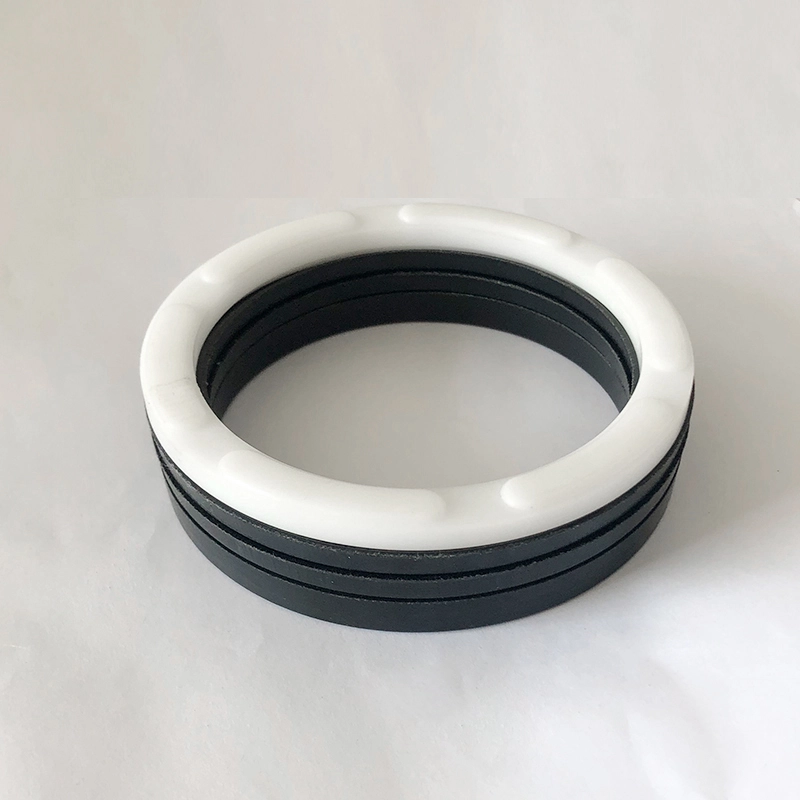

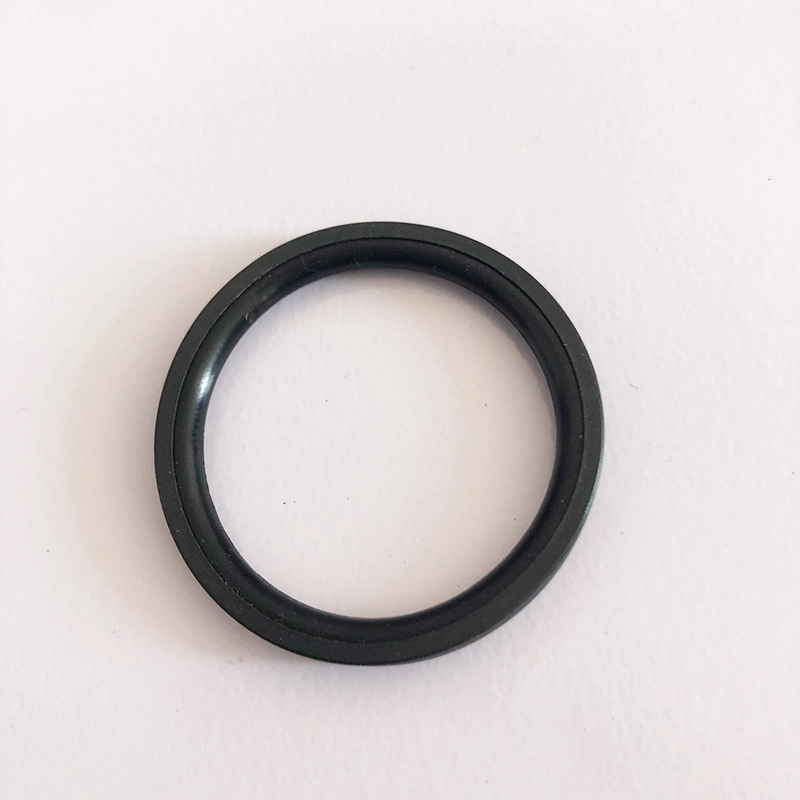

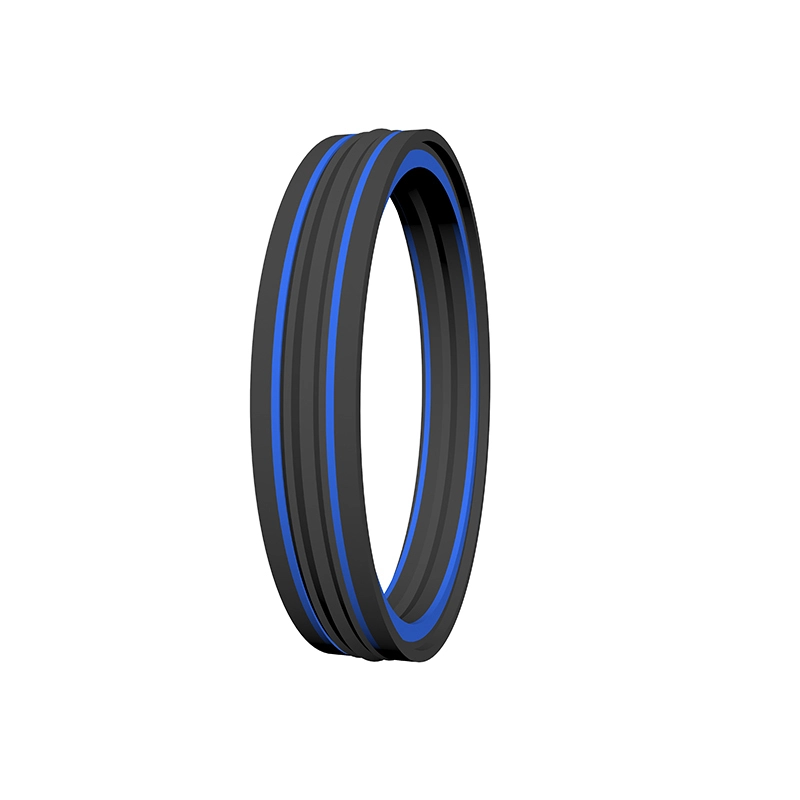

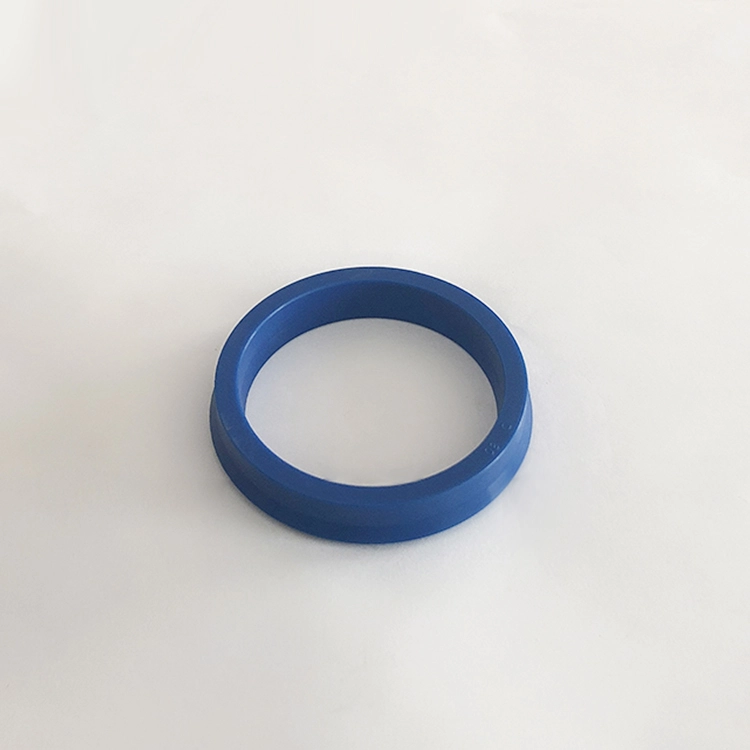

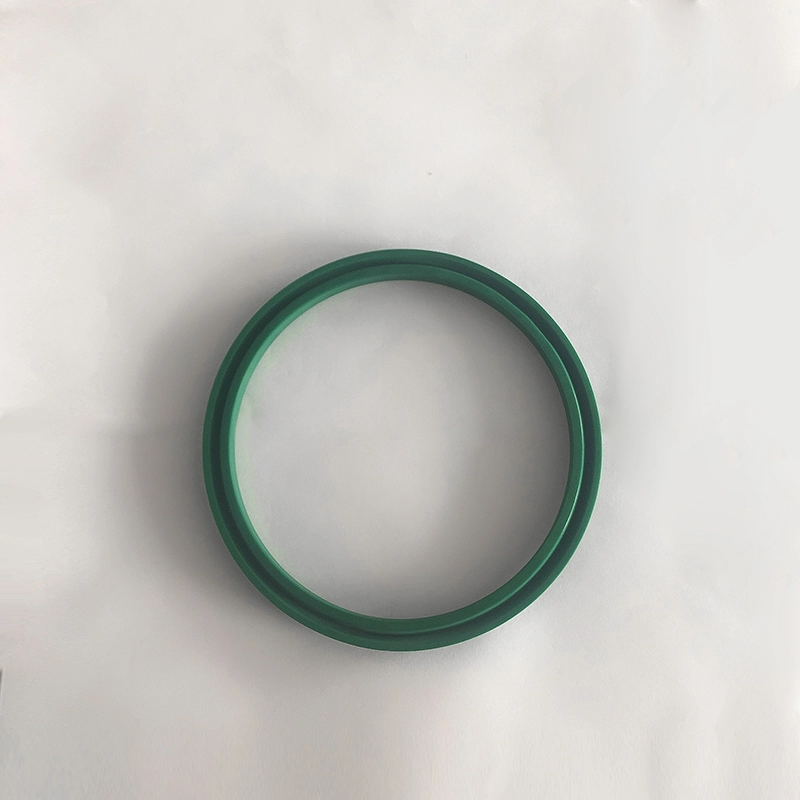

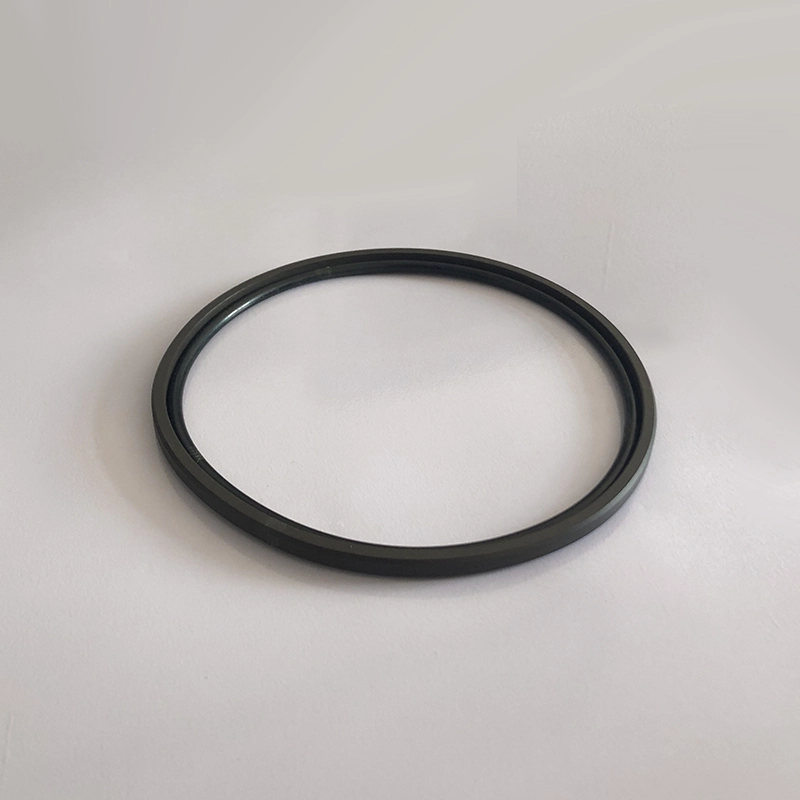

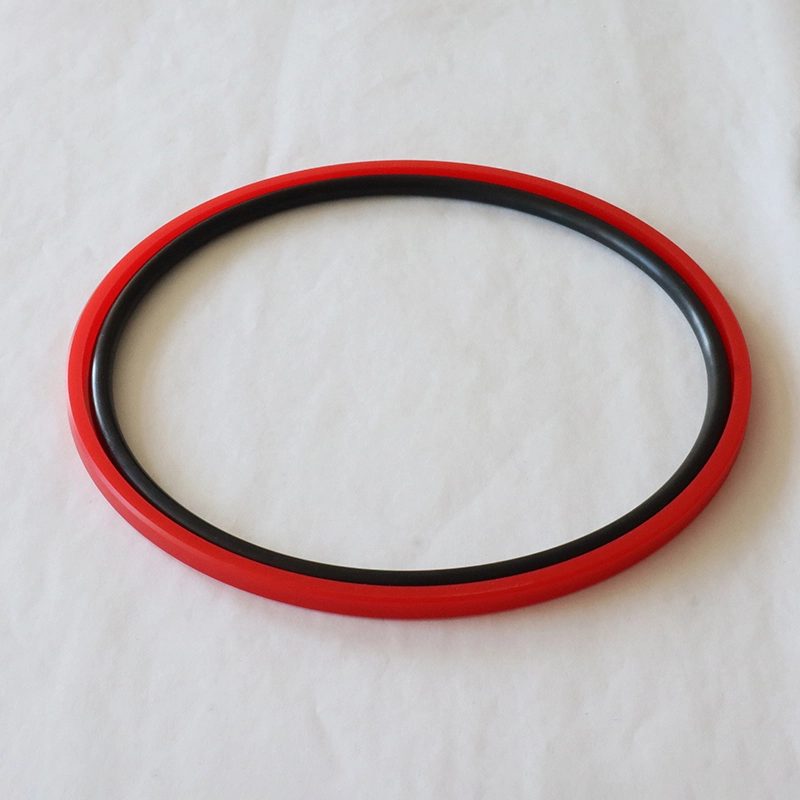

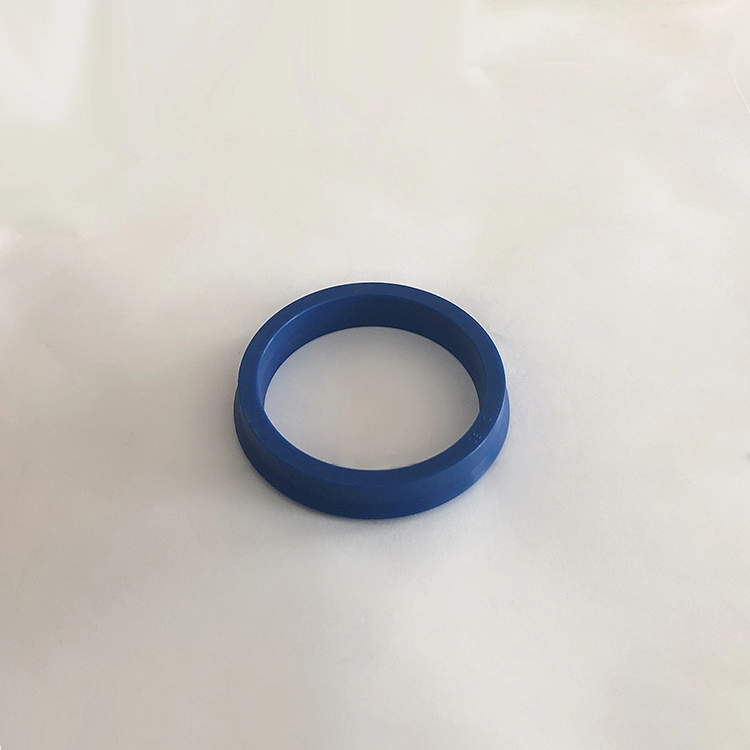

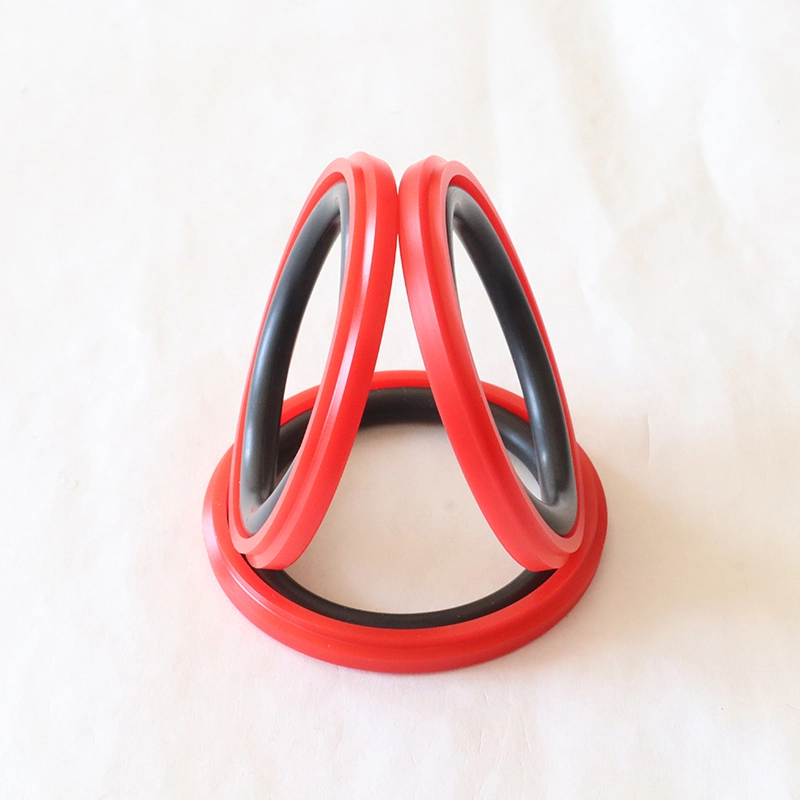

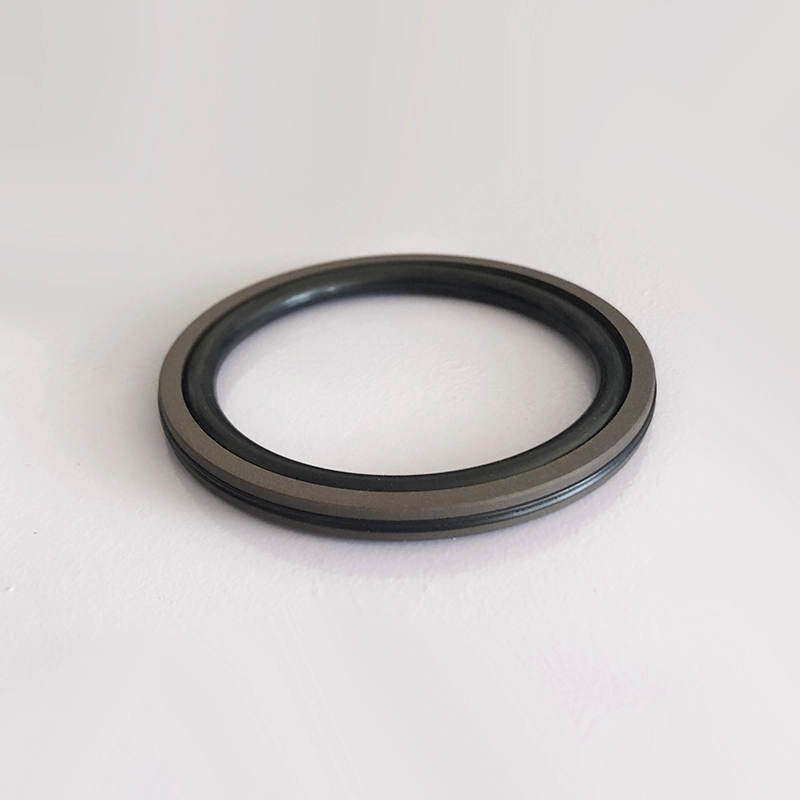

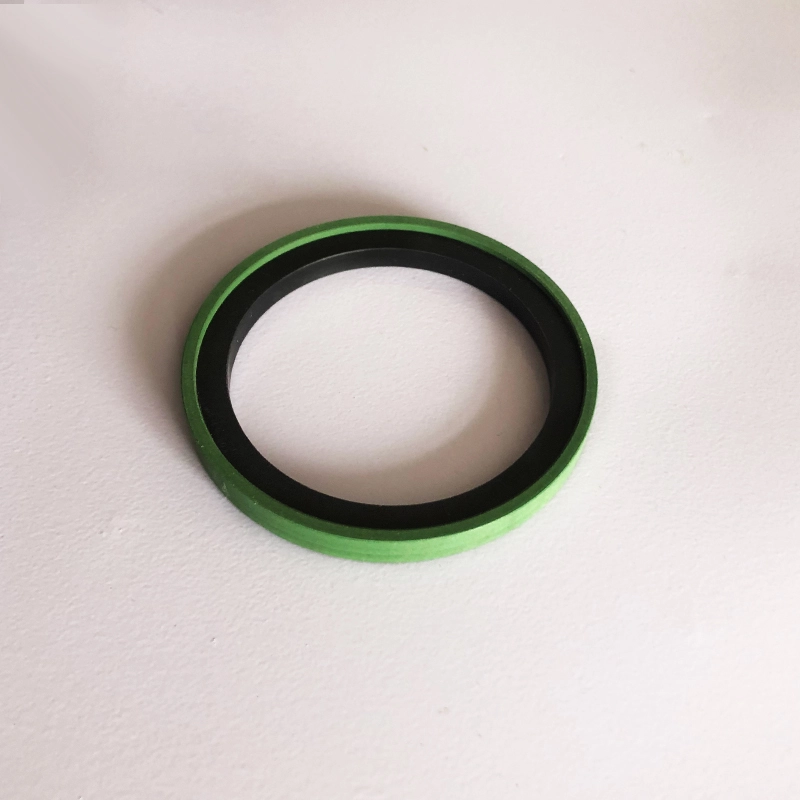

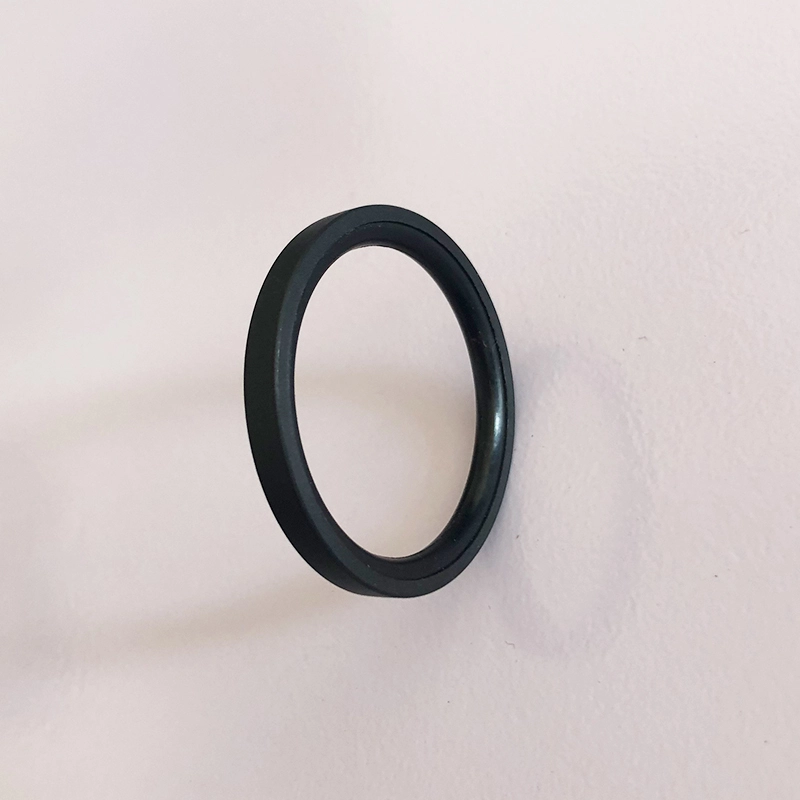

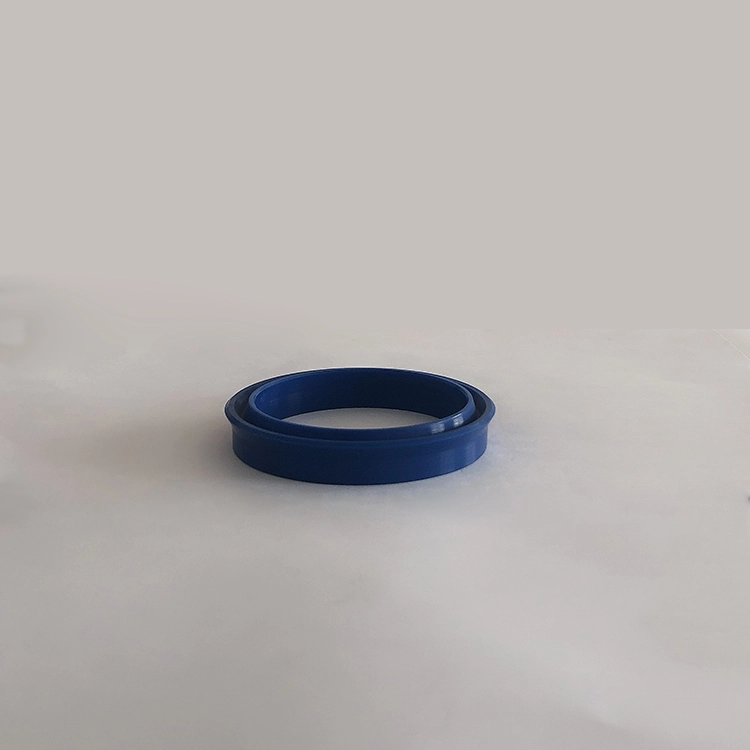

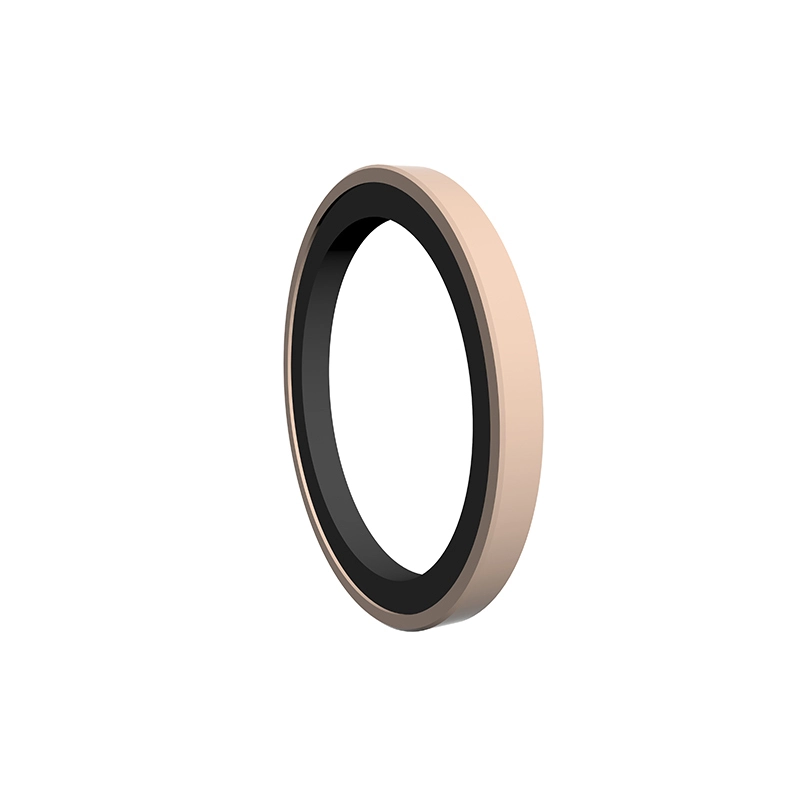

Hydraulic Seals For Piston Holes

హాట్ ట్యాగ్‌లు: పిస్టన్ రంధ్రాల కోసం హైడ్రాలిక్ సీల్స్

సంబంధిత వర్గం

విచారణ పంపండి

సంప్రదింపు సమాచారం



చిరునామా

నెం.


Tel

+86-532-82809839


ఇ-మెయిల్

info.sealing@ruichenseal.com

పోటీ ధరలు, సాంకేతిక మద్దతు మరియు వేగవంతమైన ప్రతిస్పందనలను పొందండి. తగిన సీలింగ్ పరిష్కారాల కోసం మీ స్పెసిఫికేషన్లను రూచెన్‌కు పంపండి. ఉచిత నమూనాలు అందుబాటులో ఉన్నాయి.
